Проверка указателей и датчиков автомобилей выпуска до 2003г.

Указатель давления масла

Для проверки указателя давления масла 23.3829 снимаем комбинацию приборов — «Как снять и поставить комбинацию приборов автомобиля Газель»

Собираем схему

Схема проверки указателя давления масла: 1 — разъем Х1; 2 — аккумуляторная батарея; 3 — резистор МЛТ-2 (с сопротивлением 300, 180 и 68 Ом); 4 — разъем Х2

При сопротивлении резистора 300 Ом стрелка прибора должна быть на нулевой отметке шкалы, а при сопротивлении 180 Ом — в начале зеленой зоны.

С сопротивлением 68 Ом стрелка прибора должна сместиться на начало красной зоны.

Дополнительно в головке блока цилиндров установлен датчик аварийного давления масла, который должен размыкать свои контакты при давлении 40–80 кПа (0,4–0,8 кгс/см 2).

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости 37.3807 работает совместно с датчиком температуры ТМ-106-10, ввернутым в головку блока цилиндров.

В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Проверить датчик можно омметром. Исправный датчик при температуре жидкости 20–25 °С (стрелка указателя температуры в начале шкалы) должен иметь сопротивление 1400-1900 Ом, а при 80 °С (стрелка на границе зеленой и белой зон) – 100-110 Ом.

Датчик неразборный и ремонту не подлежит.

1. Отсоединяем провод от вывода датчика указателя температуры

2. Головкой на 21 отворачиваем датчик

Снятие датчика температуры двигателей типа ЗМЗ-405, ЗМЗ-406

1. Отсоединяем колодку разъема с вывода датчика

2. Отвернув ключом на 21 датчик из корпуса термостата.

Вынимаем датчик.

Для проверки указателя температуры снимаем комбинацию приборов, статья — «Как снять и поставить комбинацию приборов автомобиля Газель»

Собираем схему, показанную на рисунке.

Схема проверки указателя температуры охлаждающей жидкости: 1 — разъем Х1; 2 — аккумуляторная батарея; 3 — резистор МЛТ-2 (сопротивлением 68, 180, 910 Ом); 4 — разъем Х2

При сопротивлении резистора 68 Ом стрелка прибора должна находится в середине красной зоны, при 180 Ом – в начале зеленой зоны, а при 910 Ом – в начале белой.

В головке блока дополнительно установлен датчик ТМ 111-02 сигнализатора перегрева охлаждающей жидкости.

Датчик должен сработать при температуре жидкости 104 – 109 °С.

Указатель уровня топлива

Схема проверки указателя уровня топлива: 1 — разъем Х1; 2 — аккумуляторная батарея; 3 — резистор МЛТ-2 (сопротивлением 330, 118, 11 Ом); 4 — разъем Х2

Указатель уровня топлива 32. 3806 работает совместно с датчиком 5412.3827, установленным в топливном баке.

Датчик представляет собой реостат с резистором из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом с поплавком.

На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается резервный запас топлива.

Исправность датчика указателя топлива можно проверить омметром.

Неисправный датчик заменяем.

Для проверки указателя уровня топлива снимаем комбинацию приборов.

Последовательно меняя сопротивления, проводим испытания указателя.

При сопротивлении 330 Ом прибор должен показать пустой бак, при 118 Ом – половину бака, а при 11 Ом – полный бак.

Количество топлива в баке — Сопротивление (Ом):

• — пустой бак — 315-345;
• — половина бака — 108-128;
• — полный бак — 6-16

Вольтметр

Вольтметр можно проверить, сравнивая его показания с показаниями обычного тестера, используемого радиолюбителями.

Перед проведением испытания рекомендуем подержать вольтметр под напряжением 12 В около 5 мин.

Вышедшие из строя контрольные приборы – заменяем, для чего шлицевой отверткой отворачиваем восемь саморезов

Снимаем рамку со стеклом

Головкой «на 5,5» отворачиваем гайки крепления неисправного контрольного прибора.

Вынимаем прибор

Устанавливаем новый прибор в комбинацию приборов в обратном порядке.

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

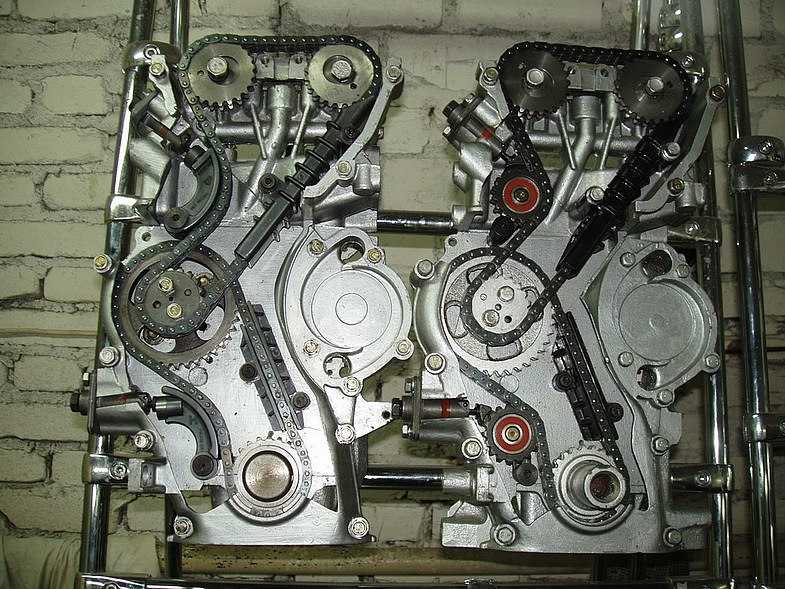

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Описание особенностей ЗМЗ 405

Четырёхтактный, инжекторный двигатель, появившийся в 2000 году, отвечал современным требованиям моторостроения, того времени.

Основными факторами, влияющими на надёжность, динамичность, мощность, востребованность двигателя, являлись:

• система вентиляции, обеспечивающая подачу газов из картера в ресивер;
• электронное управление подачей горючего в цилиндры;
• электронное управление системой зажигания;
• оснащение двигателя внешней системой образования горючей смеси;
• цепной механизм привода ГРМ;
• шестнадцати клапанная ГБЦ;
• увеличенный объём цилиндров до 2.5 куб., сантиметров.
• наличие трёх компонентного нейтрализатора выхлопных газов, что обеспечивало соответствие европейским нормам экологичности — Евро 2;
• установка в ГБЦ электронного дросселя, обеспечивающая соответствие Евро 3.

На 405 двигателе было применено все передовое, что только было в отечественном моторостроении на то время.

Техническая характеристика двигателя и его систем

Бензиновый, 4-цилиндровый, 4-х тактный, рядный,

с комплексной микропроцессорной системой управления впрыском топлива,

зажиганием и впуском воздуха

Диаметр цилиндра и ход поршня, мм

Рабочий объем цилиндров, см 3

Порядок работы цилиндров

Направление вращения коленчатого

вала (со стороны шкива)

Номинальная мощность при частоте

вращения 4500±50 мин -1 брутто по

ГОСТ 14846, кВт (л.с.)

Максимальный крутящий момент

при частоте вращения 4000±200

мин -1 брутто по ГОСТ 14846, Нм (кгсм)

Распределённый впрыск топлива

электромагнитными форсунками во впускную трубу

С сухим сменным фильтрующим элементом (устанавливается на автомобиле)

Закрытая, принудительная, с клапаном разрежения

Комбинированная, с автоматическим

регулированием температуры масла

Полнопоточный, неразборный, тонкой очистки 406.1012005-01 или 406.1012005-02

Жидкостная, закрытая, с принудительной циркуляцией жидкости

двухклапанный, с температурой открытия основного клапана 82±2˚ C

ТС 107-05 или ТР2-01 или ТА107-05

Электронная система управления

Управляет подачей воздуха,

распределенным впрыском топлива электромагнитными форсунками

во впускную трубу и зажиганием

отрицательные клеммы источников и потребителей соединены с корпусом двигателя

Номинальное напряжение, В

со встроенным выпрямительным блоком и регулятором напряжения

5122.3771 или 4052.3701000 (ААК 5572 14У 80А 11.203.412)

с дистанционным электромагнитным

включением и редуктором 6012.3708

или 405.3708000 (AZE2154 12V1,9 kWz9 11.131.262)

датчик сигнализатора перегрева охлаждающей жидкости

терморезисторного типа ТМ111-02

датчик сигнализатора аварийного давления масла

контактного типа2602.3829 или 4021.3829 или6012.3829

сухое, однодисковое, с диафрагменной нажимной пружиной

Давление в системе смазки на прогретом двигателе в месте установки

датчика аварийного давления масла при частоте вращения коленчатого вала

на холостом ходу 850±50 мин -1 , кПа (кгс/см 2 ), не менее

Зазор между электродами свечей зажигания, мм

Рабочая температура охлаждающей жидкости, °C

Минимальная частота вращения коленчатого вала на холостом ходу, мин -1

Привод маслонасоса ЗМЗ-406

У двигателя мод. 406 масляный насос приводится от промежуточного вала, у двигателя мод. 402 привод насоса и распределителя зажигания осуществляется от распределительного вала

Снимаем привод распределительного механизма, статья «Привод валов ЗМЗ-406»

Снимаем впускной трубопровод, если не снимали головку цилиндров, статья «Как снять приемные трубы и выпускной коллектор двигателя ЗМЗ-406»

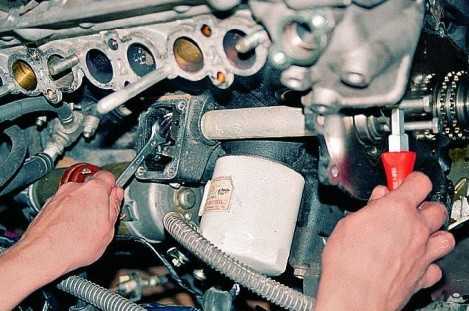

Ключом «на 12» отворачиваем два болта крепления фланца промежуточного вала и снимаем фланец.

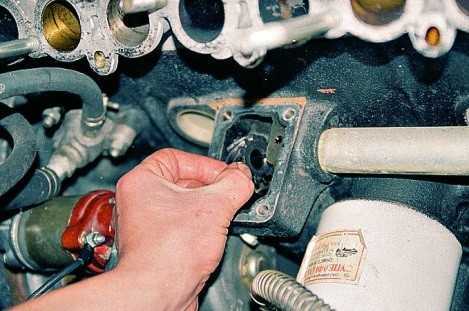

Ключом «на 12» отворачиваем четыре болта крепления крышки привода и снимаем ее, стараясь не повредить прокладку.

Вынимаем ведомую шестерню привода.

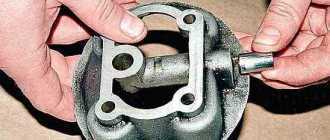

Заворачиваем два болта (М8) в резьбовые отверстия торца промежуточного вала.

Ключом «на 12» отворачиваем гайку крепления шестерни промежуточного вала, вращая вал отверткой, вставленной между болтами.

Вынимаем из блока промежуточный вал, его шестерню и шестигранный валик привода.

Собираем привод в обратной последовательности.

При этом шестигранный валик привода рекомендуем устанавливать в последнюю очередь.

Создание

Мы же рассмотрим иную историю возникновения этого мотора. Попытка перенести распределительный вал из блока цилиндров в головку предпринималась еще на этапе работы над двигателем ГАЗ 21, однако конструкция получилась не очень надежной, и в серию мотор пошел в нижне-вальной версии и сохранил эту конструкцию вплоть до двигателя ЗМЗ 402. Проектные работы над новым мотором стартуют в конце 80х годов прошлого века. Времена начинались непростые и потому, разработка и доводка мотора затянулись до начала 90х. В малую серию мотор пошел только в 1992 году. Планы были достаточно амбициозными, и новый двигатель предполагалось предложить не только традиционному партнеру в лице Горьковского завода, но и АЗЛК, БАЗ и даже ВАЗовцам. Однако экономика разваливалась на глазах, заводы выживали с трудом, и о постановке на конвейер новых машин речи не шло. В итоге потребителем новинки стал только ГАЗ. Крупносерийное производство началось лишь в 1996 году и вышло на значительные объемы только к 1997-му.

Внезапно пропало давление масла в ЗМЗ 406.

Причин в этом случае всего две – заклинило в открытом положении редукционный клапан маслонасоса. Выглядит он вот так:

Происходит это, обычно, по причине попадания грязи под редукционный клапан. Даже малейшая крошка клинит клапан и он до конца не закрывается.

Вторая типовая причина – поломка привода маслонасоса.

Выглядит привод вот так:

Надо отметить, что две эти неисправности случаются крайне редко и происходят они при несоблюдении интервала замены масла и при эксплуатации на масле не соответствующем климату.

Давление масла в двигателе пропадало постепенно.

Это самая типовая проблема, связана она с естественным износом, переодичностью обслуживания и конструкторскими просчетами.….

Самая частая причина – масляный фильтр.

Во время эксплуатации газели (2705) я менял фильтр каждые 5000 км, а масло менял раз в 10 000 км. Причина в том что при эксплуатации на бензине масло быстро темнеет и в нем образуется куча грязи которая забивает фильтр. При эксплуатации на газе такая проблема не наблюдается!

Вторая по популярности причина – попадание бензина в топливо

Справедливо в основном доля карбюраторных версий 406 двигателя (при порыве мембраны бензонасоса бензин неизбежно попадает в масло), но и на инжекторном двигателе с бегущей форсункой это вполне возможный сценарий.

Третья причина — износ.

Вследствие износа, постепенно, увеличиваются все зазоры в парах трения.

Четвертая причина — пружины масляного перепускного клапана.

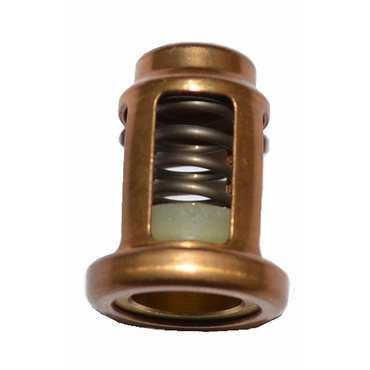

На корпусе масляного насоса установлен перепускной клапан, он открывается при высоком давлении масла. Дело в том что с течением времени пружины клапана ослабевают и часть давления масла теряется на этом клапане. Нет ничего страшного если вы подложите пару шайб под пружину клапана при переборке насоса.

Про масляный радиатор.

На некоторых модификациях ЗМЗ 406 установлен радиатор для охлаждения масла, но на деле эта конструкция практически не используется так как снижает давление и без того разжиженного масла и обладает некачественными кранами которые постоянно бегут. Относительно грамотно маслорадиатор реализован на ЗМЗ 405 (используется термоклапан) но и там его эффективность сомнительна. В большинстве случаев целесообразно заглушить масляный радиатор и использовать более термостабильное масло (проверено на личном опыте эксплуатации газ 2705 с пробегом 470 000 км).

Пути повышения давления масла в двигателе ЗМЗ 406 при эксплуатации.

• Более частая замена масляного фильтра.

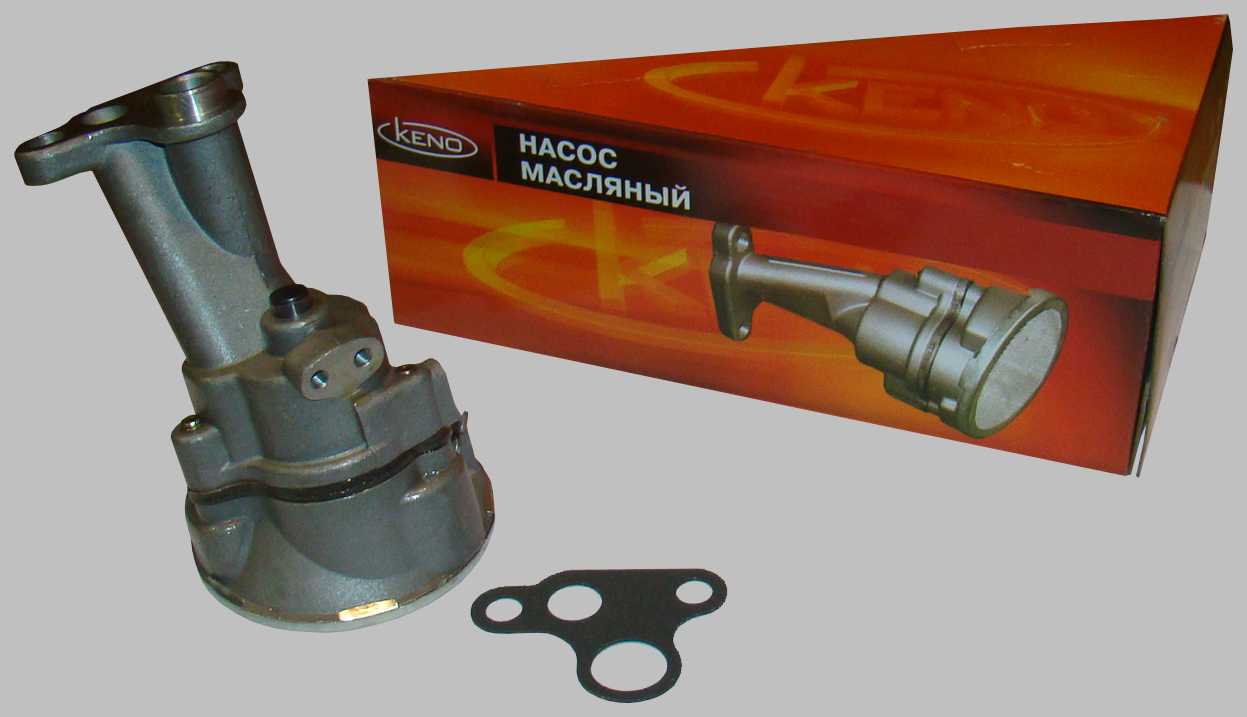

• Замена масляного насоса на насос от ЗМЗ 514 номер детали 514 .1011010
• Отключение масляного радиатора или замена его на теплообменник.
• Замена масла на более густое и качественное, важна именно вязкость при высокой температуре.
• Подкладывание 2-3 шайб под пружину масляного перепускного клапана

Пути повышения давления масла при капитальном ремонте.

Это больше задел на будущее… Рекомендую. Сделать это при переборке.

Обязательно перевтульте промежуточный вал и разверните втулки правильно.

Установите жиклеры в системе смазки.

Дело в том, что в двигателе есть несколько мест, где теряется очень много давления, и для увеличения срока службы двигателя при капитальном ремонте имеет смысл заглушить некоторые каналы в системе смазки жиклерами от карбюратора! Оптимальным вариантом оказались жиклеры рассверленные сверлом 2 мм.

Итак, вот эти места и варианты их жиклирования:

Отверстие для смазки вала масляного насоса

Гидронатяжители цепей (верхней и нижней)

На этом у меня все. Я надеюсь, что проблема пропавшего давления масла в 406 двигателе больше никогда вас не потревожит.

Двигатель — сердце автомобиля, от того, как работает силовой агрегат, зависит все. Двигатель — сложнейшее устройство, которое по той или иной причине подчас дает сбои, всегда такие неожиданные и неприятные. Пропало давление масла в двигателе — одна из наиболее распространенных проблем моторов.

Если вдруг, прогрев мотор на холостых оборотах, вы обнаружили, что зажглась аварийная лампочка давления, следует принимать срочные меры по обнаружению проблемы и ее устранению, пока она не привела к более тяжелым последствиям. Рассмотрим такие вопросы, как низкое давление масла и высокое давление масла — две популярные причины поломок, а также что делать, если нет давления масла в двигателе. Все эти вопросы рассмотрим на примере наиболее популярного в нашей стране двигателя ЗМЗ 406.

Технические характеристики мотора змз 405

В ЗМЗ-405 реализована система внешнего образования топливно-воздушной смеси, а ее подача управляется электронной системой.  За мощность двигателя отвечают 2 распределительных вала.

Охладитель в замкнутой системе циркулирует принудительно. Описание системы охлаждения двигателя ЗМЗ 405 Евро-2, заслуживает отдельного упоминания. Она характеризуется наличием поршня большого сечения.

Силовой агрегат выдаёт 152 лошадиные силы, его рабочий объём — 2,5 литра.

В двигателе комбинированная система смазки, её подача обеспечивается под давлением путем разбрызгивания. Вес агрегата — 193 кг.

Самостоятельно регулируем давление масла в двигателях ЗМЗ

Любому двигателю внутреннего сгорания необходима смазка трущихся деталей, и двигатели семейства ЗМЗ в этом плане исключением не являются. Без постоянной смазки такой двигатель проработает максимум час, после чего он просто заклинит. Его цилиндры и клапаны будут серьёзно повреждены, и устранить такую поломку будет крайне сложно. Поэтому давление масла в двигателе ЗМЗ является важнейшим показателем, за которым автовладелец должен тщательно следить. Но на отечественных автомобилях с моторами ЗМЗ давление масла очень часто пропадает. Попытаемся разобраться, по каким причинам это происходит и как это можно устранить.

Как работает система смазки ЗМЗ 405 инжектор?

Система смазки ЗМЗ 405 инжектор предназначена для обеспечения надлежащего смазывания двигателя внутреннего сгорания. Она играет важную роль в поддержании надежной работы механизмов двигателя и увеличении его срока службы.

Основной принцип работы системы смазки включает циркуляцию моторного масла по всем важным деталям двигателя. Масло подается из масляного насоса, который представляет собой электромагнитный насос с регулируемой производительностью. Оно проходит через фильтр для очистки от механических примесей и попадает во все смазываемые маслом детали: шатунные и коренные подшипники коленчатого вала, гильзы цилиндров, шатуны, клапаны и другие детали двигателя.

Для обеспечения равномерного распределения масла по всем двигателя под действием давления оно подается через каналы и пазы, специально размещенные в моторных блоках и головках цилиндров. Затем оно стекает обратно в масляный поддон, где происходит его охлаждение и повторное использование.

Важно отметить, что система смазки ЗМЗ 405 инжектор обеспечивает непрерывный цикл смазки, который поддерживается автоматически. Это позволяет избежать трения и износа деталей, а также перегрева двигателя

Ремонт системы смазки включает в себя замену моторного масла и масляного фильтра в соответствии с установленными регламентом технического обслуживания интервалами. Также может потребоваться проверка и замена сальников, шлангов и соединительных муфт системы смазки в случае их износа или повреждений.

Основные проблемы 405 двигателя

За 20 лет существования двигателя ЗМЗ 405 его слабые места стали хорошо известны. Критические поломки случаются редко, и обычно связаны с качеством обслуживания. Хотя существуют и конструктивные недостатки в отдельных модификациях.

В ЗМЗ 405 класса Евро-2 конструкторы попытались улучшить отвод тепла от стенок цилиндров. Для этого между цилиндрами сделали несквозные прорези шириной 2 мм, которые снизили жёсткость верхней части блока. Частая проблема — продавливание и пригорание прокладки, которую приходится менять каждые 30 — 50 тыс. км.

Для устранения слабого места завод изменил процесс литья и внёс несколько доработок. Теперь вместо прорезей появились протоки, прокладку поменяли на двухслойную стальную, поставили удлинённые болты крепления головки М14х1,5. Новый крепёж снизил напряжённость работы поршневых колец от усилия затяжки.

Среди других неисправностей ЗМЗ 405 встречаются:

• заклинивание цепи ГРМ. Причина может скрываться в износе подшипника звездочки, заклинивании распредвалов или повреждении цепи. По регламенту менять цепь ГРМ необходимо каждые 100 000 км;
• повышенные холостые обороты. В первую очередь проверяют дроссель, ДМРВ и датчик положения педали. Чистят или меняют негерметичные форсунки;
• повышенный аппетит к маслу. Смазка может уходить через изношенные сальники и прокладки. Угар масла происходит при излишках смазки в картере, износе поршневых колец, разрушении масло отражательных колпачков или повреждении цилиндров;
• появление стуков может указывать на износ вкладышей, шатунно-поршневой группы, гидротолкателей, подшипников. Если шум в передней части двигателя усиливается при средних оборотах, проверяют цепь ГРМ на растяжение;
• перегрев. Проверяют уровень охлаждающей жидкости, исправность термостата, целостность прокладки ГБЦ. Перегрев мотора может быть связан с износом крыльчатки или проворачиванием ступицы водяного насоса.

Модификации ДВС 3M3-406

• 3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
• 3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
• 3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
• 3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

Технические данные ЗМЗ 405

• Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров. Расположение в моторном отсеке продольное.
• ЗМЗ 405 выпускается на Заволжском заводе, специализирующимся на производстве моторов. Начат выпуск движка 405 модели в 2000 году, мотор производится в наше время.
• Блок цилиндров выполнен из особо прочного чугуна. Точный объём цилиндров 2465 куб., сантиметров.
• Система питания ЗМЗ 405 инжекторная, распределённый впрыск горючего.
• Система газораспределения DOHC, два вала для газораспределения, верхнего расположения, на которые установлены 16 клапанов, по четыре клапана на каждый отдельный цилиндр. Привод ГРМ — цепной.
• Диаметр цилиндра составляет 95.5 мм., расстояние хода поршня равно 86 мм. Степень сжатия в цилиндрах ДВС 9.3:1.
• Мощность 405 мотора при 5200 оборотах мин., составляет 152 л., силы. Крутящий момент при 4200 оборотов мин., равен 211Нм.
• Соответствие Европейским нормам по чистоте выхлопных газов Евро 3. Вес ДВС — 193 килограмма.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Причины снижения давления масла и их устранение

Прежде всего следует отметить, что падение давления масла — это неисправность, которая является общей «болезнью» всех двигателей семейства ЗМЗ, независимо от их модели. Нет никаких особых нюансов, связанных с этой неисправностью и характерных для какого-то отдельного двигателя из семейства ЗМЗ. По этой причине ниже будут рассмотрены причины падения масляного давления в двигателе ЗМЗ-409, который на сегодняшний день является самым популярным в нашей стране. Здесь же следует сказать о том, что самой распространённой причиной падения давления масла является неверный коэффициент вязкости, он же SAE. Из-за этой ошибки водителя моторное масло в жаркую погоду может стать слишком жидким. Или наоборот, в сильный мороз оно может быстро загустеть. Поэтому прежде чем искать проблему в моторе, автовладельцу следует задать себе простой вопрос: а то ли масло я залил?

Резкое падение масла в моторе

Если в двигателе ЗМЗ резко пропадает давление масла, то это может произойти по двум причинам:

не закрывается редукционный клапан в масляном насосе. Если водитель редко меняет масло, оно вырабатывает свой ресурс. В нём появляется осадок и грязь, которая может попасть и в редукционный клапан, вызвав его заклинивание. Решение: слив старого масла, тщательная очистка редукционного клапана, промывка системы смазки керосином, заливка нового масла с правильным коэффициентом вязкости;

Читать дальше: Авито владикавказ автомобили ваз 2109

Если редукционный клапан постоянно открыт, давление масла резко падает

При поломке вала маслонасоса давление может резко упасть

Здесь же следует отметить, что вышеуказанные поломки случаются довольно редко. Для того чтобы это произошло, водитель должен абсолютно «запустить» двигатель и не менять в нём масло годами, либо долгое время пользоваться смазкой, не подходящей по вязкости.

Постепенное падение давления масла

Эта проблема очень часто встречается во всех двигателях семейства ЗМЗ без исключения. Возникнуть она может из-за многих факторов: это и конструкторские ошибки, о которых упоминалось выше, и ненадлежащее обслуживание, и естественный износ деталей, и многое другое. Перечислим самые распространённые причины постепенного падения давления масла:

износ масляного фильтра. Водители «Газелей» настоятельно рекомендуют менять эти фильтры через каждые 5 – 6 тыс. км, а масло менять через каждые 10 тыс. км. Если этого не делать, в масле, каким бы хорошим оно ни было, возникает грязный осадок, который постепенно забивает масляный фильтр. А водитель в этот момент наблюдает вышеуказанные признаки падения масляного давления;

Масляные фильтры на моторах ЗМЗ надо менять как можно чаще

Пружина — основной компонент редукционного клапана в моторе ЗМЗ

Видео: ищем причину падения масляного давления в двигателе ЗМЗ

Итак, причин, вызывающих падение давления масла в двигателях семейства ЗМЗ, существует множество. Некоторые из них являются следствием «врождённых болезней» этого мотора. Другие — результат безалаберности самого водителя, а третьи — результат банального механического износа. Бо́льшую часть этих проблем можно устранить своими силами, а вот капитальный ремонт мотора придётся доверить квалифицированному специалисту.

Всё гениальное просто. Если в вашей «Волге» («Газели», «Соболе», УАЗике и вообще всём, где имеется 406-й движок) стрелка показометра давления масла лежит где-то в красной зоне, лениво и вяло, как член импотента, ненадолго приподымаясь при газовке, не спешите падать в обморок и хвататься за голову, может быть у вас всё ещё остался шанс и вы обойдётесь малой кровью. Сегодня воспользовался советом автора видео и испробовал этот способ. Работает! Правда, использовал несколько другую запчасть, не безымянную китайскую, а пекаровскую, и стоит это сейчас уже далеко не как в конце 2015 года.

[ Новичку: зачитать после просмотра ролика дополнения-советы

] Совет тем, кто будет крутить датчик в первый раз: будьте осторожны, откручивая датчик, не выломайте тройник, выковыривать и менять его в некоторых случаях бывает весьма муторно, неприятно и несколько денежно. Крутите датчик только ключом, рукой можно подкрутить только когда уже будет достаточно усилия мизинца, а то можно сам датчик раскрутить. Не забудьте запомнить какой провод к какому из датчиков идёт, если будете также менять и аварийный датчик на лампу. И постарайтесь не уронить шайбы с винта, зажимающего провод — под машиной их искать тоже гембель. Да, и закручивать со всей дури до упора не надо, а то резьбу сорвёте или тройник лопнет, там кажись конусная резьба — предварительно посмотрите сколько витков резьбы оставалось наружу у прежнего датчика, два-три где-то.

Рис. 1.20. Редукционный клапан: 1 – плунжер; 2 – пружина; 3 – шайба; 4 – шплинт

На промежуточном валу с помощью сегментной шпонки 3 установлена и закреплена фланцевой гайкой ведущая шестерня 2. Ведомая шестерня 7 напрессована на валик 8, вращающийся в расточках блока цилиндров. В верхнюю часть ведомой шестерни запрессована стальная втулка 6, имеющая

внутреннее шестигранное отверстие. В отверстие втулки вставляется шестигранный валик 9, нижний конец которого входит в шестигранное отверстие валика масляного насоса.

Сверху привод масляного насоса закрыт крышкой 4, закрепленной через прокладку 5 четырьмя болтами. Ведомая шестерня при вращении верхней торцовой поверхностью прижимается к крышке привода.

Проверка датчика аварийного давления масла

Для проверки устройства потребуются:

• шлицевая отвёртка;
• ключ на 22;
• омметр (мультиметр);
• шинный насос с манометром;
• отрезок шланга с хомутами соответствующего диаметра.

1. При помощи отвёртки отсоединяем провод питания от аварийного датчика.
2. Ключом на 22 выкручиваем его из штуцера (тройника).
3. Штуцер манометра соединяем с одним концом шланга. Фиксируем соединение хомутом.
4. Другой конец шланга надеваем на штуцер датчика. Зажимаем соединение хомутом.
5. Присоединяем щупы омметра или мультиметра, включённого в режиме омметра к выводу датчика и его корпусу (массе). Сопротивление должно быть нулевым (контакты замкнуты).
6. Начинаем качать насосом, контролируя давление и сопротивление датчика. При достижении давлением величины 0,4–0,8 атмосфер, контакты датчика должны разомкнуться, а омметр показать бесконечное сопротивление. Это значит, что датчик рабочий. В ином случае его необходимо заменить.
