5 основных признаков пробитой прокладки гбц

Необходимость замены

Менять прокладку ГБЦ на ВАЗ 2114 необходимо при каждом демонтаже независимо от причин его вызвавшего. Она является одноразовой, поэтому ее нельзя использовать повторно, это может привести к поломке двигателя.

Прокладка должна отвечать следующим требованиям:

• обладать упругой деформацией;
• быть водо- и маслонепроницаемой;
• устойчивой к воздействию раскаленных газов;
• устойчивой к химическим воздействиям;
• сохранять свои свойства длительное время.

Если она прогорела, то не может выполнять своих функций и ее следует поменять.

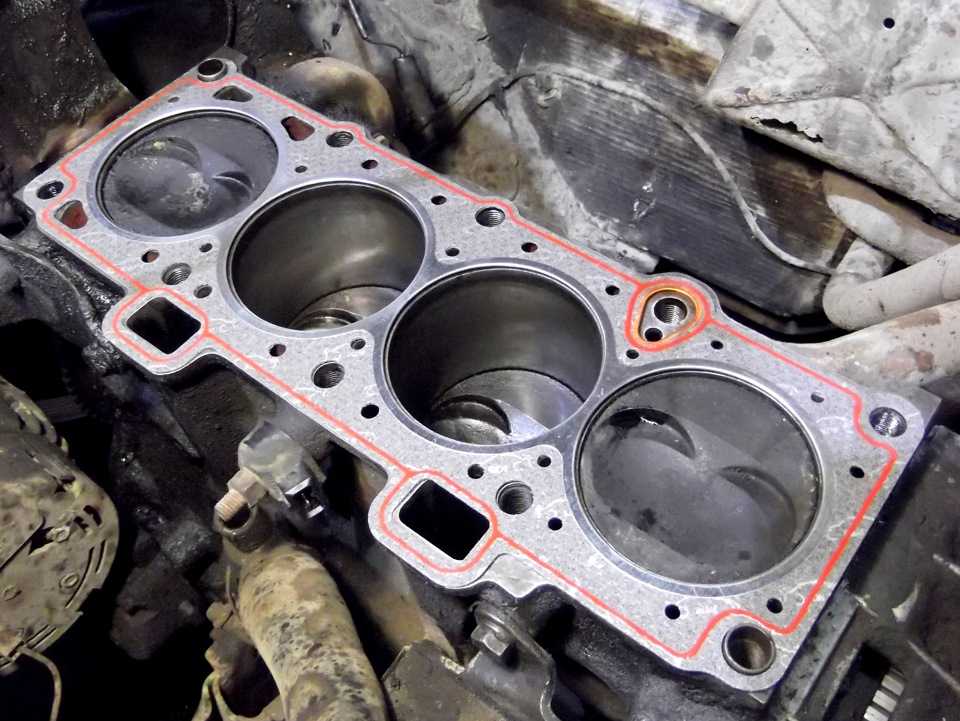

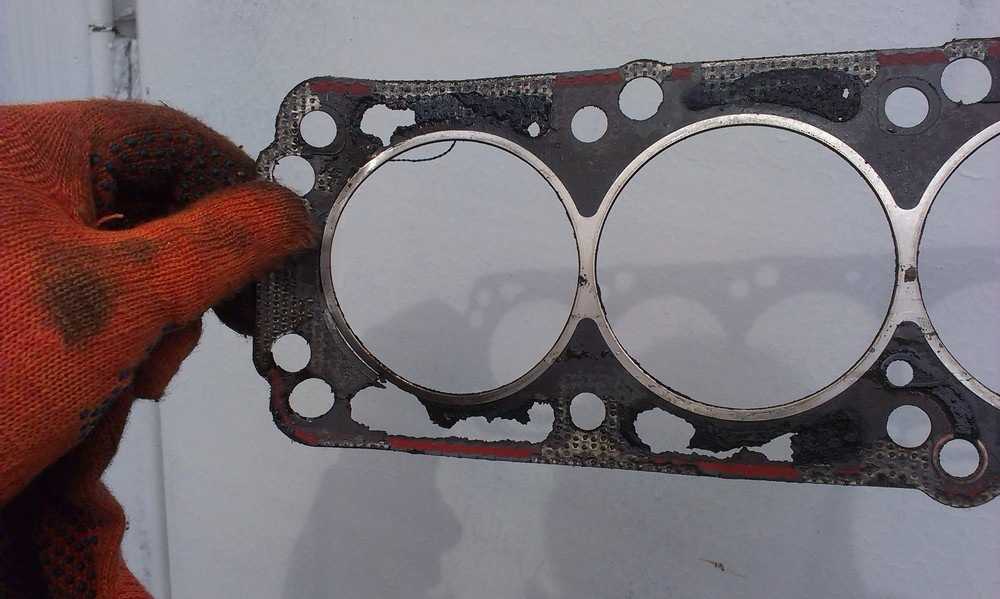

Прогоревшая прокладка головки блока цилиндров

Существует несколько признаков, по которым можно определить необходимость замены:

1. Запах выхлопного газа или тосола в бензине.
2. Замасливание тосола.
3. Большое количество эмульсии на крышке с заливной горловины масла в двигатель.
4. Повышенный уровень масла в поддоне.
5. Много белого пара, выходящего из глушителя.

Замена прокладки головки блока цилиндров своими руками

Когда требуется замена прокладки головки блока цилиндров на Шевроле Авео, большинство водителей обращаются к услугам СТО. Конечно, делать ремонт самостоятельно – дело хлопотное и нет никакой уверенности, что результат будет успешным.

Но если выполнять всю последовательность работ согласно рекомендациям опытных механиков и вооружится инструкцией с фотографиями, то почему бы и не рискнуть. Если же вы являетесь сервисом который занимается двигателями Cummins (Камминз), то настоятельно рекомендую ООО «Уралтехноград» http://ural-tk.

com/produktsiya_i_uslugi/zapchasti_cummins/dvigateli_cummins_ который предлагает запчасти исключительного качества по самым приятным ценам для двигателей Cummins. Много клиентов уже успели оставить положительные отзывы о качестве товаров.

Когда я увидел что низ двигателя автомобиля и его передок весь в масле, то понял, что между цилиндрами плохая герметизация и требуется менять прокладку ГБЦ. Решил рискнуть и сделать это самостоятельно.

На практике оказалось, что замена прокладки головки блока цилиндров своими руками особых затруднений не вызывает. Конечный результат меня полностью удовлетворил, поэтому решил поделиться со всеми своим опытом.

Надеюсь, что моя инструкция поможет вам сэкономить на услугах профессиональных автомехаников.

Чтобы было понятней, снял выпускной коллектор.

Здесь видно: компрессор кондиционера, поддон двигателя залиты маслом.

Возле автомобиля постоянно пахло маслом, когда заезжал в гараж этот запах чувствовался сильнее, но в салоне запаха не было.

Вороток вставляем в трубу, приматываем изолентой, отмеряем от центра 25см, сверлим отверстие для безмена.

Вот такое получилось у нас устройство.

Тянем под углом 90 град (усилие 10кг).

Готовим самодельное устройство, чтобы сдерживать шкив распредвала:

Шкив коленвала откручиваем с помощью головки «на 17», 85 мм высотой, также используем короткий вороток с трубой метровой длиной. Здесь понадобится помощник, который на пятой передаче будет давить на педаль тормоза.

Теперь нам придется откручивать шкив насоса гидроусилителя. Чтобы удерживать шкив, нужно сделать такое устройство: к ключу 10-12 приварить часть шестигранника «на 10», предварительно обточив его до 9мм.

Жидкость сливаем и откручиваем провода, шланги, снимаем ремень ГРМ. С ГУР жидкость можно не сливать, насос ГУР будет достаточно открутить от блока, не разбирая его шланги. Ремень вытаскивается и так, а головку снимать насос не мешает.

Когда снял распредвал, то увидел такую картину:

Двигатель моего автомобиля имеет пробег 50 тык. Покупал машину с пробегом 28. Что заливал предыдущий владелец автомобиля не знаю, я использовал только Castrol Magnatec 5w40. В принципе, ничего ужасного я здесь не увидел, на рокерах и распредвале выработка небольшая.

«Гуано» имеется в трубках вентиляции, есть немного под заливной крышкой. Движок без «мазута» только в темном налете.

Из увиденного можно сделать вывод – Castrol хорошо смазывает, а моет не очень… Теперь снимаем головку и видим, что вокруг масляного канала уплотнительное кольцо отсутствует.

Как видно по фотографии, требуется замена заправки на свечах

Прокладка головки «GLASER» (Испания). Код прокладки H50080-00.

Ее достоинством является уплотняющее кольцо из меди вокруг масляного канала:

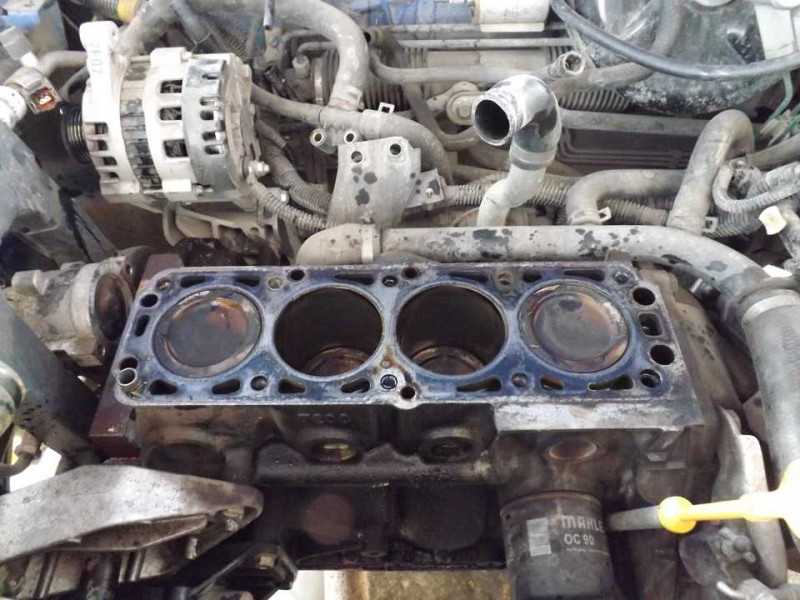

Одеваем прокладку на головку (чтобы не повредить) и устанавливаем на блок головку.Распредвала намазываем черным «ABRO».

Устанавливаем, если шайбы старые, как в моем случае, наживляем новые болты.

Подтягиваем болты, используя наш самодельный динамометрический ключ.

Хочу обратить ваше внимания, что после того как вы снимете головку, следует снять рокера, шайбы, гидрокомпенсаторы, чтобы эти детали не высыпались, когда будете наклонять и переворачивать головку. Когда головка установлена, корпус распредвала намазан герметиком, все ставится на свое место в той же последовательности

Теперь устанавливаем прокладку выпускного коллектора:

Прикручиваем выпускной коллектор.

Подключаем провода, трубки, устанавливаем ремни, аккумулятор, заливаем антифриз.

Теперь можно тестировать результат наших трудов. У меня запустился движок (надеюсь, у вас тоже), вентиляторы заработали.

Теперь вы знаете как производиться замена прокладки головки блока цилиндров, всего вам доброго.

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

• Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
• Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
• При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
• Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
• Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
• Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
• В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем. Не нагружайте мотор сразу после смены прокладки

Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

https://youtube.com/watch?v=Qamcw1CuKsI

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

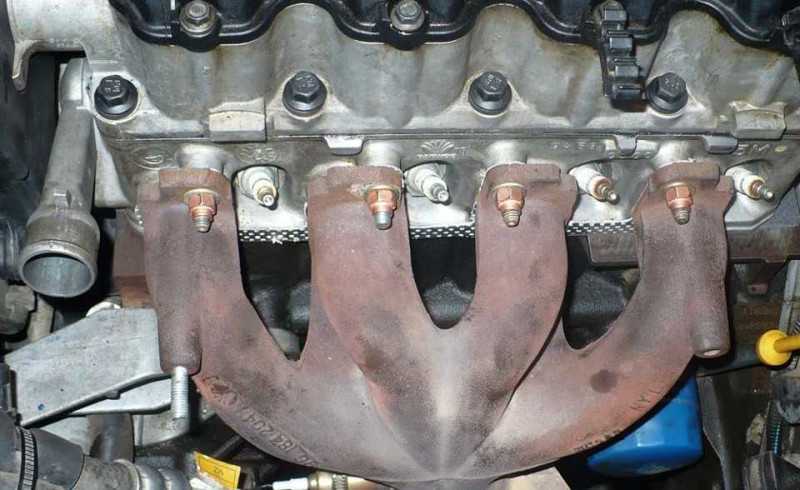

Коллектор

Устройство, получившее название выпускной коллектор, соединяется с силовым агрегатом и выполнено в виде нескольких труб, в свою очередь которые соединяют собой катализатор с камерой сгорания всех без исключения цилиндров.

На Патриоте коллектор, как правило, изготовлен из нержавеющей стали или чугуна. Коллектор позволяет вывести из мотора отработанные газы в каталитический нейтрализатор, плюс помогает камерам сгорания за счет создания давления, продуваться. В устройстве образуется высокое давление, и оно гораздо выше, чем в камерах сгорания. От этого образуется волна, которая, собственно и выводит отработанные газы и очищает камеру сгорания. Когда коллектор прекращает работать, его можно заменить.

Аналоги (производители)

Конечно, производитель и многие автомобильные эксперты рекомендуют устанавливать оригинальную прокладку клапанной крышки, но, как показывает практика, зачастую заменители имеют выше качество, а также срок службы намного дольше.

Итак, рассмотрим, какие аналоги оригинальной детали рекомендованы для установки на автомобиль:

Наименование производителя	Каталожный номер	Стоимость в рублях
Glaser	X08964-00	300
Goetze	50-025881-00	750
Ajusa	56021200	1000
Trialli	GZ 101 7022	1500

Как видно, стоимость альтернативных прокладок достаточно высокая, но как показала практика, срок эксплуатации деталей в два раза больше, чем оригинал.

Прокладка клапанной крышки производства Elring

Выпускной коллектор в спорте и тюнинге

В спортивных автомобилях практически всегда применяют коллекторы трубчатого типа, так как именно в них благодаря равной длине всех труб потоки выхлопных газов, выбрасываемых из всех цилиндров, смешиваются на выходе равномерно. В обиходе такие коллекторы называют «пауками» за характерный внешний вид. При переделке штатной выхлопной системы трубы для «паука» подбирают с сечением, превышающим сечение штатных каналов. Это необходимо для обеспечения беспрепятственного выхода отработавших газов. Стальной равнодлинный коллектор выделяет большое количества тепла в подкапотное пространство, и для снижения температуры на поверхности детали трубы изнутри и снаружи покрывают специальным керамическим напылением или окрашивают термостойкой краской, выполняющей ту же функцию. С той же целью трубы обматывают полосами ткани, сотканной из базальтовых нитей, обладающих рекордно низкой теплопроводностью. Благодаря этим мерам выхлопные газы остывают в следующих элементах выхлопного тракта, за пределами моторного отсека, и воздух, поступающий в двигатель, имеет более низкую температуру.

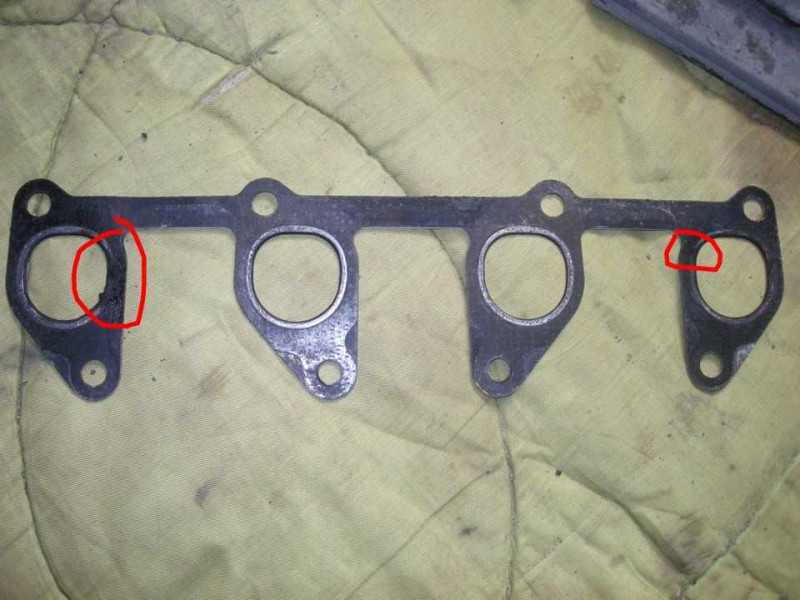

Замена прокладки выпускного коллектора

Замена прокладки выпускного коллектора

Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная прокладка а, изготовленная из тонкой отформованной металлической полосы.

При нарушении герметичности этой прокладки происходит прорыв отработавших газов наружу, сопровождающийся характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.

Вам потребуются: торцовая головка, ключ «на 10».

1.Отсоедините от выпускного коллектора приемную трубу (см. «Замена элементов системы выпуска отработавших газов» ).

При определенных навыках исполнителя при замене прокладки выпускного коллектора можно не отсоединять полностью приемную трубу от коллектора. Достаточно отвернуть гайки крепления фланца трубы до конца шпилек, не снимая гайки совсем. При этом выпускной коллектор можно будет снять со шпилек головки блока цилиндров и отвести от нее на расстояние, необходимое для снятия прокладки.

2.Отверните три гайки крепления термоэкрана.

3. . и снимите экран.

4.Отверните семь гаек крепления выпускного коллектора.

5. . снимите со шпилек головки блока цилиндров выпускной коллектор.

6. и установленную под ним прокладку.

7.Тщательно очистите от нагара привалочные поверхности головки блока и выпускного коллектора.

8.Устанавливайте новую прокладку и все снятые детали в порядке, обратном снятию.

9. Гайки крепления выпускного коллектора затягивайте в порядке, показанном на фото, моментом 21 Н·м (2,1 кгс·м).

Как проверить систему охлаждения на наличие газов

Многие неисправности контура охлаждения можно выявить, не имея специальных средств диагностики.

1. Для начала проверяют уровень ОЖ, доливают, если надо, устраняют пробки. Проверяют уровень масла. Он может быть повышенным при попадании антифриза.
2. Заводят двигатель и наблюдают за режимом прогрева, протечками, пузырьками газов в расширительном бачке. Должен полноценно заработать салонный отопитель. При достижении определенной температуры открывается термостат. При этом патрубки радиатора активно нагреваются — это ОЖ идет на большой круг. Температура на приборе при этом может незначительно упасть, но вскоре пойти на подъем. Это тоже симптом срабатывания термостата.
3. Следующая ступень прогрева — это включение электрического вентилятора или срабатывание вискомуфты вентилятора. Механический вентилятор находится в постоянном зацеплении. Неисправности системы бывают причинами местного кипения и бурления в расширительном бачке. Но это лишь пар. Причиной кипения бывает неисправная крышка радиатора. Если ее клапан поддерживает давление ниже регламентированного, антифриз закипает при меньшей температуре и газовые пузырьки выходят наружу. Кипеть может некачественный антифриз — подделка. Его необходимо заменить.
4. Если все же подозрение на прорыв газов остается, следует опрессовать систему и выявить неплотность. Специальным насосом для диагностики создают давление в системе в соответствии с рабочей документацией прибора и автомобиля. При падении давления остается найти место утечки. Его можно определить визуально и на слух. ОЖ может пойти наружу, в надпоршневое пространство, в масло. Признаком попадания антифриза в камеру сгорания является залитая свеча и отмытые внутренние поверхности головки.

Заглянуть внутрь мотора поможет эндоскоп либо простой фонарик. Течь желательно найти безошибочно, а не бросаться сразу менять прокладку ГБЦ.

И еще один способ проверки герметичности. В свечные отверстия нужно подавать сжатый воздух и наблюдать за уровнем антифриза в расширительном бачке или радиаторе.

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Методы определения неисправности

Если у водителя появляются хотя бы минимальные подозрения о том, что прокладка вышла из строя, стоит как можно быстрее обратиться в техцентр. Однако провести быструю диагностику можно в самостоятельном порядке. Достаточно подготовить самые простые средства и инструменты. Главное обладать хотя бы минимальными познаниями в физике.

Выше были перечислены основные признаки, которые свидетельствуют о поломке. Остается только правильно определить локализацию неисправности.

Использование перчатки или воздушного шарика

Если газ попал в систему охлаждения, то данную неисправность можно узнать по специфическому запаху. Однако на фоне других возможных запахов его не всегда возможно определить.

Можно попробовать надеть на горловину резиновое приспособление. Если газ действительно выходит, он будет надувать перчатку или детский шарик, что станет основным признаком для автовладельца. Подобный эксперимент дает возможность быстро установить пропускание газов. Эксперимент ставить без включенного двигателя, иначе антифриз закипит.

Использование бутылки

Применение бутылки осуществляется по идентичному принципу. Бутылку наполнить водой и сделать отверстие, в которое будет вставлен шланг. Второй конец нужно герметично присоединить к отверстию в бачке. Если газы присутствуют, то жидкость это обязательно проявит.

Самостоятельная замена, — что нужно учитывать?

Процесс по замене считается довольно простым, но нужно понимать, что провести работу не всегда удается гладко.

Именно поэтому при проведении работ стоит придерживаться простых советов, которые помогут вам избежать ошибок:

1. При снятии крышки стоит промыть ее в скипидаре.
2. Оптимальным решением будет использовать качественные прокладки.
3. Все используемые детали должны быть чистыми, при проведении работ специалисты советуют протирать края деталей от имеющегося масла.
4. При установке можно использовать герметик, он наносится на места стыков.
5. После того, как замена будет завершена, нужно проверить уровень масла.
6. Для проверки системы нужно запустить машину, повторный осмотр проведите после того, как совершите первую поездку.
7. Паз под прокладкой должен вычищаться как можно тщательнее.

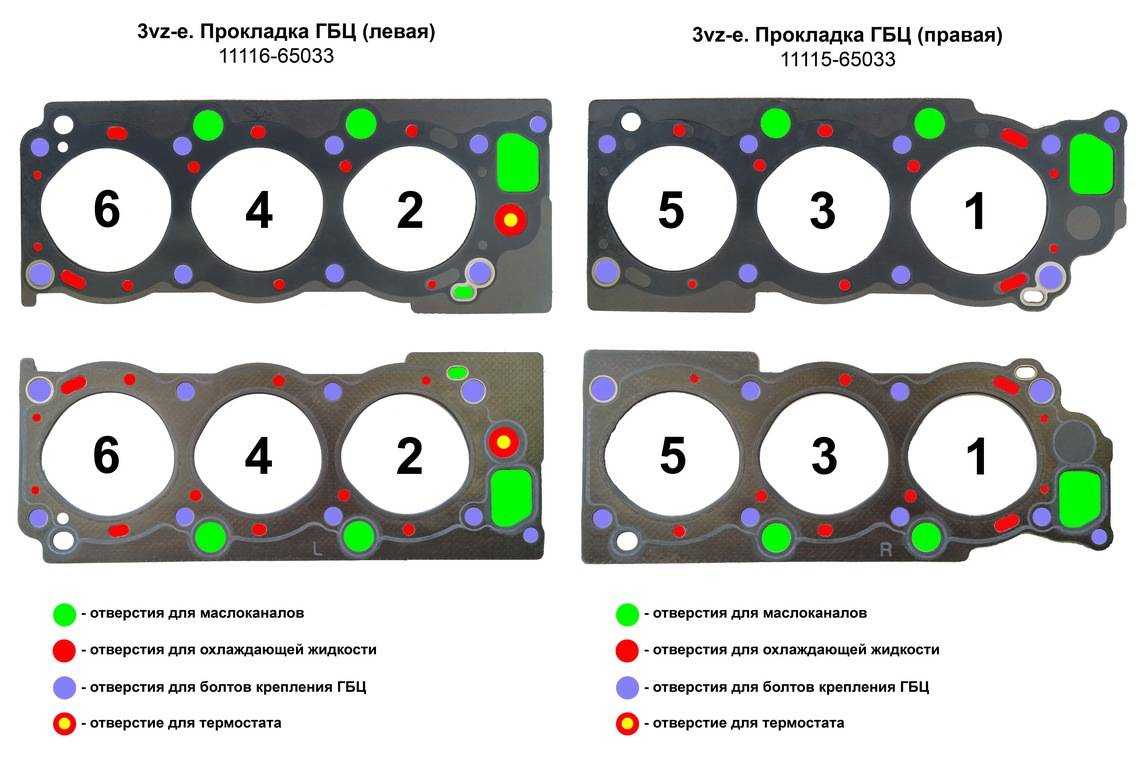

Что такое прокладка

Прежде чем говорить о причинах того, почему вдруг пробило прокладку ГБЦ, нужно разобраться в сути этого элемента. Ведь многим кажется, что это обычный уплотнитель, который не должен играть ключевой роли в работоспособности двигателя и его систем. На практике всё обстоит иначе, поскольку уплотнителю отведено огромное значение в конструкции мотора.

У ДВС имеется два ключевых компонента его конструкции. Это блок, где располагаются цилиндры, а также сама головка этого блока, более известная как ГБЦ. То есть речь идёт о двух составляющих двигателя, которые соединяются между собой креплениями, а для обеспечения герметичности применяется та самая прокладка.

Основной задачей уплотнителя является обеспечение герметизации камер сгорания и всех внутри проходящих каналов, необходимых. Если же её пробивает по тем или иным причинам, это приводит к нарушениям работоспособности силового агрегата.

При производстве прокладок изготовители используют тонколистовой металл или армированный паронит, который имеет дополнительные металлические окантовки непосредственно под камеры сгорания. Стенки между некоторыми имеющимися отверстиями в изделии бывают крайне тонкими. И если неправильно установить элемент, он быстро прогорит.

Чтобы прокладка служила максимально долго и эффективно, важно обеспечить идеальное прилегание между поверхностями блока и головки. Здесь требуется обеспечить идеальную чистоту, отсутствие любых шероховатостей и неровностей

Ещё одним важным условием долговечности является правильное закручивание крепёжных болтов, что осуществляется в строго заданной последовательности и с чётко контролируемым моментом затяжки. Для этого автопроизводители обязательно прикладывают инструкцию с подробной схемой и описанием моментов затяжки при выполнении ремонтно-восстановительных работ, предусматривающих разъединение головки и блока.

Чем грозит прогоревшая прокладка ГБЦ

Когда прогорела прокладка ГБЦ, последствия зависят от времени обнаружения неисправности и прекращения эксплуатации автомобиля. Если прокладка только прогорела, то можно обойтись минимальными потерями – заменой самой прокладки и сопутствующими работами. При движении с прогоревшей прокладкой возможны:

1. сильный перегрев с деформацией головки, что приведет к ее замене, а это не дешево;
2. заклинивание двигателя;
3. порыв патрубков системы охлаждения из-за высокого давления горячих газов.

Последствиями заклинивания двигателя могут стать необходимость шлифовки или замены коленвала, замена вкладышей, шатунов или поршней. В худшем случае может понадобиться ремонт блока цилиндров.

Бывают случаи, когда за ночь, сквозь прогоревшую прокладку в цилиндр набирается тосол и при запуске случается гидравлический удар с деформацией головки, шатуна, поршня, коленвала. Если возникла необходимость запустить двигатель, продолжительное время стоявший с прогоревшей прокладкой, необходимо выкрутить свечи или форсунки (для дизелей) и прокрутить коленвал. Затем обратно вкрутить свечи и можно заводить. Описанная процедура поможет избежать гидроудара, а значит, сэкономит деньги и время на ремонт.

Учитывая последствия, которые настают после того как прогорает прокладка ГБЦ, в случае возникновения любого из приведенных признаков, следует безотлагательно обратиться к специалистам.

Мне нравится1Не нравится

Что делать при пробитии прокладки ГБЦ

Если повреждена главная прокладка в машине, то лучше воздержаться от дальнейшего использования транспортного средства. При эксплуатации машины возможны сильные и частые перегревы мотора, повышенный износ трущихся деталей, увеличение расхода топлива и нестабильная работа автомобиля. В ситуации, когда поломка была обнаружена в гараже можно приступить к немедленному устранению неисправности. Если прогорела прокладка ГБЦ в пути, то ехать далее не следует.

При подозрении на пробитие прокладки в систему охлаждения рекомендуется как можно скорее слить часть антифриза таким образом, чтобы его уровень оказался ниже неисправной детали. Таким образом удастся избежать утечки жидкости в цилиндры и в масляный поддон.

При недостаточном уровне знаний и опыта, замену прокладки ГБЦ лучше доверить профессионалам. Следует заранее договориться со специалистами о времени, когда можно посетить мастерскую. В автосервис транспортное средство следует доставить на эвакуаторе.

Симптомы неисправности

Как говорилось ранее, основной задачей прокладки является полная герметизация камеры сгорания и исключение попадания антифриза в блоки масла и топлива. Сложность заключается в том, что нередко происходит разгерметизация конструкции. Поэтому если пробило прокладку гбц, симптомы могут быть самыми неоднозначными:

• температурный режим двигателя начинает увеличиваться без весомых причин;

• компрессия снижается, двигатель начинает троить, могут проявиться воспламенения;

• в картере увеличивается уровень масла, появляется эмульсия, загорается аварийная лампочка, говорящая о давлении масла;

• шланги системы охлаждения раздуваются, начинает срабатывать защитный клапан бачка. Антифриз становится мутным;

• не срабатывает отопительная система салона автомобиля;

• из выхлопной трубы появляется белый и густой дым;

• масло или антифриз начинает подтекать.

Если пробило прокладку гбц какие признаки существуют, рассмотрено выше. Каждый симптом имеет высокую опасность.

Процесс замены клапанной крышки

Клапанная крышка, демонтированная с двигателя ВАЗ-2114

Итак, для того чтобы заменить прокладку клапанной крышки на автомобиле, потребуется определенный инструментарий. Что же конкретно необходимо? Рассмотрим, этот вопрос: трещотка с удлинителем, головка на 10, отвертка с крестообразной насадкой.

Теперь, когда все готово, покупаем новую прокладку из списка, рекомендованного ниже, и можем приступить к работе.

Рассмотрим, последовательный этап выполнения операций по замене:

Ослабляем хомуты и демонтируем шланги показанные ниже.

Демонтировав стопорную пластину, отсоединяем трос акселератора.

Откручиваем крепежные болты крепления кронштейна троса акселератора к ресиверу.

Откручиваем гайки крепления клапанной крышки.

Теперь необходимо почистить сетки маслоотделителя. Для совершения процесса необходимо раскрутить клапанную крышку.

Монтируем новую прокладку. При совершении процесса используем герметик.

Если правильно всё затянуть, то прокладка сядет идеально и не допустит протекания масла.
