Разновидности, устройство и принцип работы тнвд

Как работает?

Принцип работы можно разделить на несколько этапов и рассмотреть топливную систему в целом. На любом грузовике КамАЗ, ТНВД взаимодействует с другими системами, тем самым повышая эффективность работы. По своему расположению они бывают двух типов:

• рядные;
• V-образные.

Действуют они практически идентично и особых различий в принципе работы не замечается.

ТНВД имеет еще одно разделение. Это уже касается непосредственно самого процесса. Первый тип – аккумуляторный. На автомобилях КамАЗ он используется редко. Двигающая сила, которая приводит в действие поршень, это давление сжатых газов или пружины. Второй тип – непосредственное действие. Такой принцип работы осуществляется благодаря механическому взаимодействию с коленчатым валом. Именно он придает движение поршню.

Итак, двигатель грузовика КамАЗ оборудован рядным или V-образным (в зависимости от модели и конструкции) ТНВД, с непосредственным действием.Чаще всего именно рядным. Работает он следующим образом.

Если коротко, то принцип работы ТНВД выглядит так: топливо попадает в цилиндр и распыляется здесь с помощью поршня.

ТНВД на бензиновом и дизельном двигателе

Изначально насосы, обеспечивающие высокое давление, использовались исключительно для питания дизельных моторов. В бензиновых системах такая конструкция получила применение только в ДВС с непосредственным впрыском, где наиболее важны давление и точность подачи.

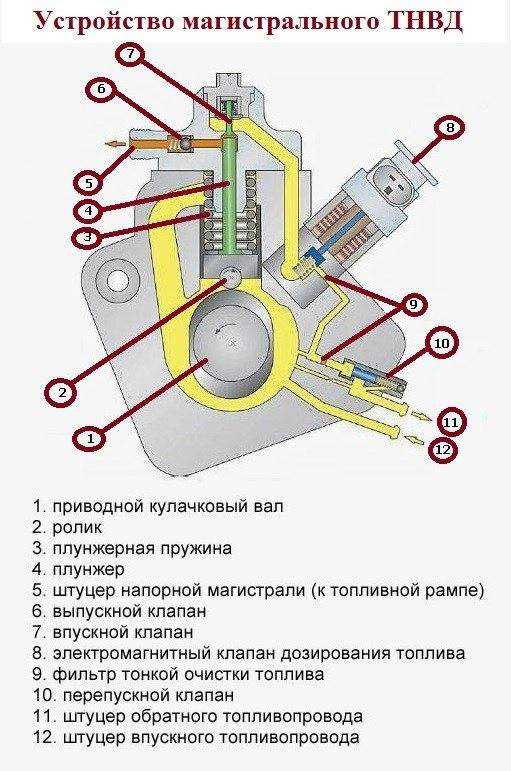

Насосы высокого давления имеют крайне сложную конструкцию, работают с повышенными нагрузками и требуют бережной эксплуатации. Важную роль играет качество топлива и отсутствие в нем примесей воды и абразивных частиц (например, пыли). При использовании ТНВД на бензиновом двигателе нагрузка меньше, чем на дизеле, что относительно продлевает срок его службы.

Располагается насос высокого давления в подкапотном пространстве в непосредственной близости от мотора (либо может устанавливаться на двигатель). Для его питания используется дополнительный подкачивающий топливный насос низкого давления. В зависимости от марки и категории автомобиля могут применяться различные типы ТНВД.

Главным рабочим механизмом насоса является плунжерная пара. Она состоит из плунжера (поршня) и втулки (гильзы). При перемещении поршня в гильзе формируется очень высокое давление, а потому для обеспечения безопасности и корректной работы пары, детали должны иметь высокую точность изготовления.

В силу этой особенности плунжерная пара в профессиональной сфере получила наименование прецизионная. Принцип работы плунжерной пары прост: поршень выполняет возвратно-поступательные движения внутри втулки и обеспечивает всасывание, сжатие и подачу топлива в надплунжерное пространство.

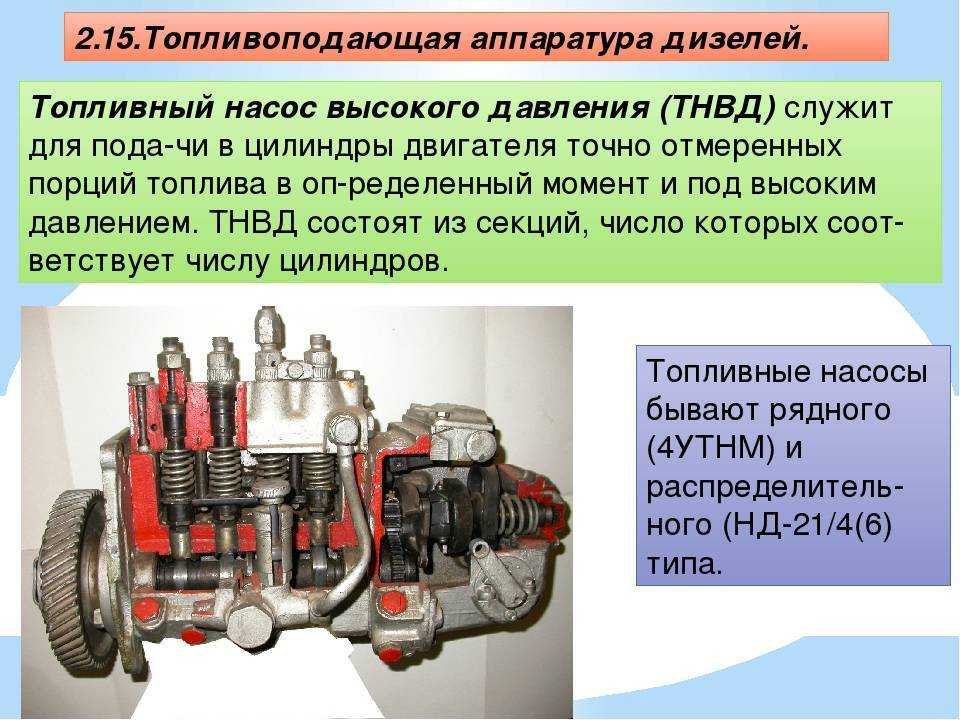

Устройство ТНВД

Какова роль ТНВД в автомобиле? Сравнивая с человеческим телом, можно сказать, что это сердце. Как сердце обеспечивает постоянный ток крови в организме, так и топливный насос непрерывно снабжает топливом мотор. Однако разобравшись глубже, можно прийти к выводу, что ТНВД выполняет более широкий спектр функций:

• точная дозировка горючего в зависимости от нагрузки мотора;
• подача топливной смеси под давлением в форсунки;
• впрыск топлива в цилиндры в строго определенный момент.

ТНВД имеет преимущество перед обычным карбюратором именно потому, что есть возможность точной дозировки впрыскиваемой смеси горючего. Благодаря чему достигается определенная экономия топлива. Насос жестко соединен с коленвалом, поэтому при увеличении оборотов двигателя повышается количество топливной смеси в одной порции, впрыскиваемой в камеры сгорания. При снижении оборотов количество горючей смеси также снижается.

Дизельные моторы испытывают высокие нагрузки при работе. Поэтому солярка нагнетается в цилиндры под большим давлением, и только такие условия обеспечивают ее полное сгорание. Бензиновый двигатель таких нагрузок не испытывает. Поэтому ТНВД применяются только в силовых агрегатах, где происходит прямой впрыск топлива в камеру сгорания, без впускного коллектора.

Отсюда можно сделать вывод, что применение топливного насоса помогает повысить эффективность работы мотора, при этом еще и сократив потребление горючего.

Упрощенно самый простой ТНВД рядного типа состоит из следующих элементов:

• плунжерная пара, состоящая из поршня (плунжера) и цилиндра (втулки);
• топливопроводящие канавки для снабжения плунжерных пар;
• вал с кулачками и центробежной муфтой; привод вала осуществляется от ГРМ-ремня;
• плунжерные толкатели, приводимые в движение кулачковым валом;
• возвратные пружины, благодаря которым плунжер возвращается в исходное положение;
• клапаны нагнетательные;
• штуцеры;
• рейки зубчатые;
• всережимный регулятор, приводимый в действие нажатием на педаль газа.

• Если представить эти все детали единой картинкой, можно заметить аналогию принципов работы ТНВД и двухтактного мотора:

• кулачковый вал вращается;
• кулачки надавливают на толкатели плунжера;
• плунжер движется в цилиндре;
• в процессе повышения давления открываются клапаны нагнетания;
• форсунки снабжаются топливом через клапаны.

Насос устроен таким образом, что не весь объем топливо-воздушной смеси попадает к форсункам. Превышающий требуемую порцию остаток сбрасывается через сливные клапаны. За подачу солярки в нужный момент отвечает центробежная муфта. Регулирование количества топливной смеси осуществляется всережимным регулятором в зависимости от позиции педали газа.

Прогресс не стоит на месте. На смену механическим насосам пришли ТНВД с электронным управлением. Это значит, что процессорная техника управляет всеми происходящими в насосе процессами. В результате обеспечивается подача очень точного количества горючей смеси и быстрая реакция на управляющее воздействие. Механические агрегаты не могут обеспечить такие параметры работы. Благодаря применению электроники удалось уменьшить циклы нестабильного сгорания и повысить качество работы двигателя на холостых оборотах.

Далее внедрили впрыск горючего за две фазы, что позволило использовать топливо полностью. В итоге снизилась токсичность выхлопных газов, а двигатель стал работать с большим КПД. Система отслеживает следующие параметры:

• нажатие педали акселератора;
• частоту вращения распределительного вала двигателя;
• температуру охлаждающей жидкости в двигателе;
• скорость движения;
• величину подъема иглы форсунки;
• давление наддува воздуха;
• температуру воздуха на впуске;
• работу свечей накаливания.

Благодаря наличию опции самодиагностики ТНВД с электронным управлением обладают расширенным функционалом. К примеру, возникновение некоторых неполадок не приводит к полной остановке насоса и автомобиль сохраняет возможность передвижения. Лишь отказ микропроцессора полностью обездвиживает транспортное средство.

ТНВД КАМАЗ Евро 2 принцип действия и особенности конструкции

Движение плунжера обеспечивается за счет толкателя, который пружиной прижимается к кулачковому валу. Сам по себе плунжер выполняет одновременно колебательные движения и поворачивается на заданный предварительно угол вокруг своей продольной оси. Последний момент позволяет установить угол опережения впрыска топлива и момента отсечки. Непосредственно этот поворот идет с помощью рейки ТНВД, которая может регулироваться на стенде и корректировать работу всего дизельного двигателя.

Сегодня на автомобилях КАМАЗ Евро 2 могут использоваться различные ТНВД производства компаний Bosh и ЯЗДА

Обратим внимание, что они имеют одинаковый принцип работы, но не взаимозаменяемы между собой, поэтому при покупке нового нужно обращать внимание на модель. В противном случае возможны нарушения в работе дизельного двигателя

Что автолюбители говорят о ремонте ТНВД

«В моем авто используется ТНВД с распылами. Диагностика показала, что распылители исправные, а вот плунжер изношен. Заказал за 9 тысяч р. оригинальные плунжеры. Теперь ждать целую неделю, пока они придут, пока отремонтируют ТНВД. А отпуск проходит…»

Всегда ли дилерский ремонт хорошо

«В 90-е годы был сотрудником фирмы, у которой был ЗиЛ-4331. Хорошая идея, плохо воплощенная в металле, – вот как можно сказать про эту машину.

Автомобиль пригнали прямо с завода, пробег был небольшой. Водитель жаловался на задымленность, устранить проблему решили заменой распылителей. Отправили авто для ремонта в Москву на завод ЗиЛ!!!

После ремонта машина совсем отказалась заводиться. Обследование на стенде показало, что семь из восьми форсунок льют….

Такой заводской ремонт….

Устранял неисправности и грехи ремонта дядя Вася на базе заводского автохозяйства».

«Если взять неродные распылители, отличающиеся по номеру, то и распылять они будут не под таким углом. В результате топливо либо вообще не воспламенится, либо сделает это с опозданием

Вывод прост: необходимо менять распылители только на родные, к тому же еще уделить внимание их настройке. Только в таком случае все будет работать как надо».

«Если плунжеры изношены, то двигатель нормально не заведешь

Например, при новом моторе авто сразу заводится после поворота ключа. Если же износ ТНВД значительный, то придется покрутить двигатель стартером. Чем в худшем состоянии плунжеры, тем больше нужно будет крутить двигатель, пока он стартанет».

Как распознать некачественный ремонт

«Настройка ТНВД зависит от того, одноплунжерный или многоплунжерный насос. Если плунжер один, то и все распылители на одно давление настраиваются. В случае наличия нескольких плунжеров каждая пара настраивается отдельно. Это грамотный ремонт многоплунжерного ТНВД.

На любых оборотах во все колбы должно попадать одинаковое количество топлива. Хороший мастер подписывает форсунки, чтобы при сборке каждую на свое место поставить. Ремонтировал ТНВД своего авто. Попался очень хороший мастер: аккуратный, дотошный и умный. Результат настройки порадовал. Двигатель работает очень хорошо и потребляет мало солярки. Регулятор четко отрабатывает изменение режима работы двигателя.

На машине это менее заметно, а вот экскаватор совсем по-другому отзывается на повышение или уменьшение нагрузки. И очень чистый выхлоп, без дыма и запаха солярки. Можно даже завести машину в закрытом гараже, а потом не спеша открывать двери.

Даже замена насоса на новый с новыми форсунками не обеспечит идеальную работу. Чтобы убедиться в этом, нужно поставить многоплунжерный насос на стенд вместе с форсунками. При испытании будет видно, что в колбах разное количество топлива. Поэтому и двигатель не сможет идеально работать. Однако неспециалист вряд ли заметит проблему. А видимые признаки, например, дым из выхлопной трубы, будут объяснены низким качеством топлива».

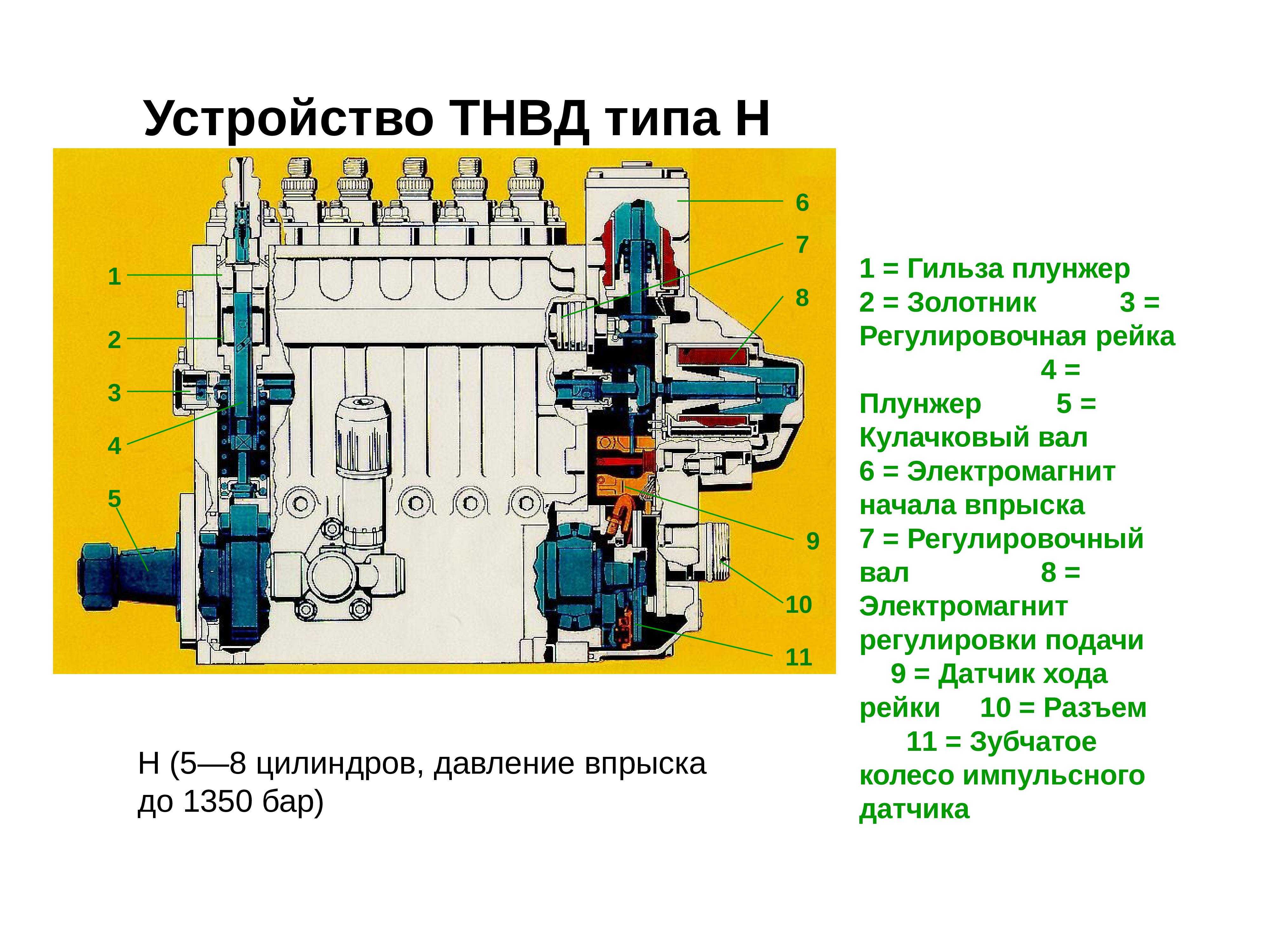

Особенности конструкции и принцип функционирования рядного ТНВД

Рядный вид является «родоначальником» насосов высокого давления, поскольку именно эти ТНВД использовались на первых дизельных установках и применение он, хоть уже и ограниченное, находит и сейчас.

Особенность его заключается в том, что для каждой форсунки предусмотрена своя топливная секция (с одной рабочей парой). Все секции размещены в ряд, отсюда и название типа ТНВД. Разновидностью его является V-образный насос, у которого секции располагаются в два ряда. Также стоит отметить, что он полностью механический, и только в последних модификациях стали использовать электромеханические регуляторы момента подачи топлива.

V-образный ТНВД

В нем плунжеры приводятся в действие от кулачкового вала, который получает вращение посредством привода от коленвала. При этом кулачки воздействуют на поршни секции не напрямую, а через роликовые толкатели. Возвратное передвижение плунжера обеспечивается пружиной.

Интересно в этом типе ТНВД организована регулировка количества топлива, подающегося на форсунки после сжатия. Для этого в гильзе проделано два отверстия – впускное и выпускное, причем первое находится ниже второго. Также на рабочей поверхности поршня сделана винтовая проточка. За счет проворота гильзы относительно плунжера и удается регулировать порции топлива.

А работает все так: при движении вверх, поршень перекрывает оба отверстия, и начинается сжатие топлива. Но при поднятии до определенного уровня, проточка на поршне соединяется со сливным отверстием, из-за чего давление падает, поскольку топливо начинает стекать по проточке, и нагнетательный клапан закрывается, прекращая его закачку в магистраль. За счет изменения расположения сливного отверстия относительно плунжера можно регулировать уровень совпадения его с проточкой.

К примеру, при работе мотора под нагрузкой необходимо обеспечить подачу большего количества топлива. Для этого втулка поворачивается так, чтобы отверстие с проточкой совпало как можно позже, тем самым порция дизтоплива, которая пройдет через нагнетательный клапан, будет увеличена.

Для проворота втулки используется рейка, которая имеет постоянное зацепление с зубчатым сектором, установленным на внешней поверхности гильзы. Причем эта рейка воздействует на все топливные секции одновременно, что обеспечивает синхронность регулирования дозировки.

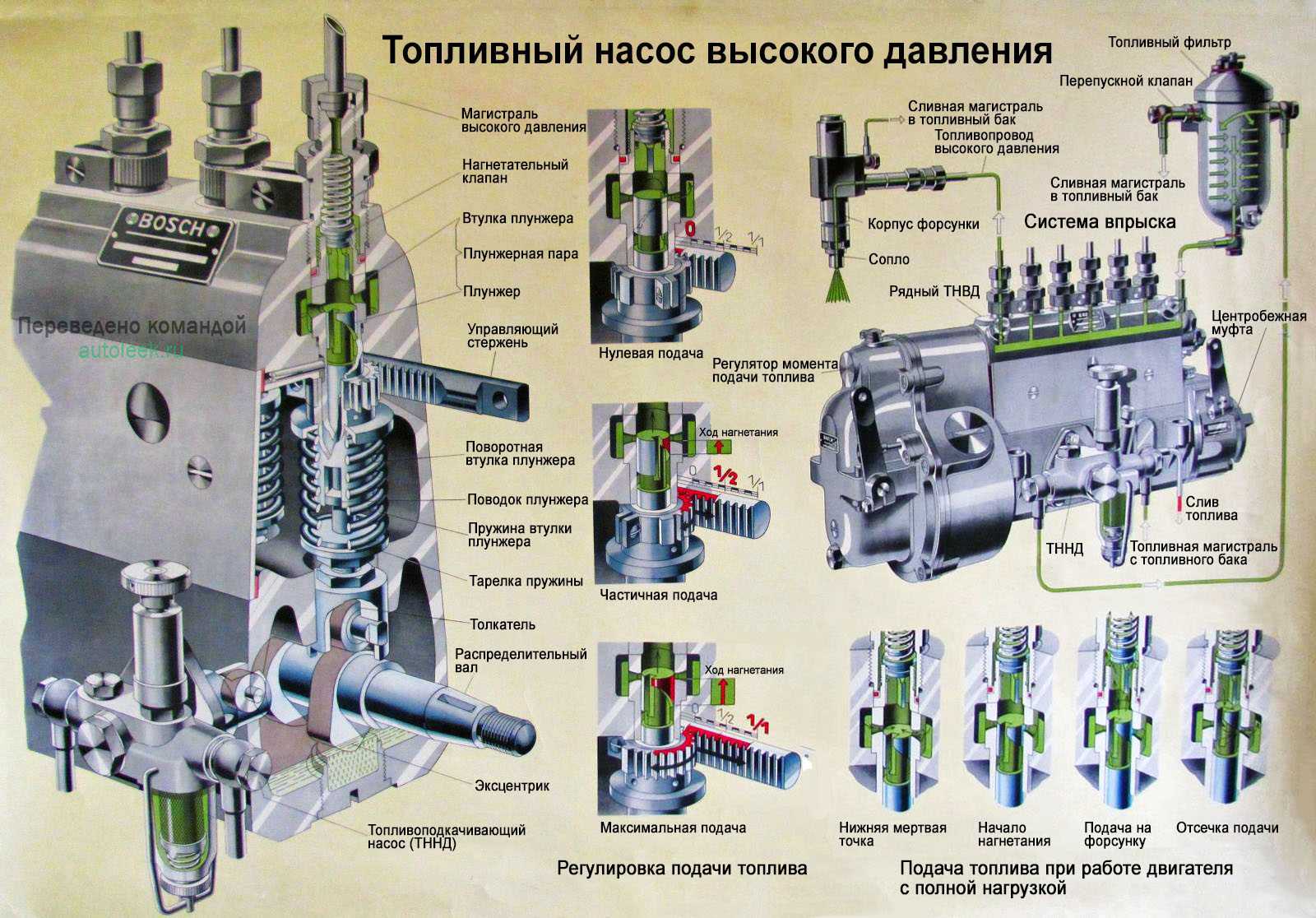

Рядный ТНВД

Как уже отмечено, ТНВД помимо сжатия обеспечивает еще и соблюдение момента впрыска. Причем в рядном типе это организовано очень просто – плунжерная пара срабатывает точно на конце такта сжатия. Но здесь имеется очень важный момент – чем крупнее порция впрыскиваемого топлива, тем больше времени нужно, чтобы его подать. То есть, при работе мотора под нагрузкой, впрыск должен начаться раньше.

И это обеспечивает регулятор опережения момента впрыска. В полностью механическом насосе в его качестве выступает центробежная муфта, установленная на кулачковом валу насоса.

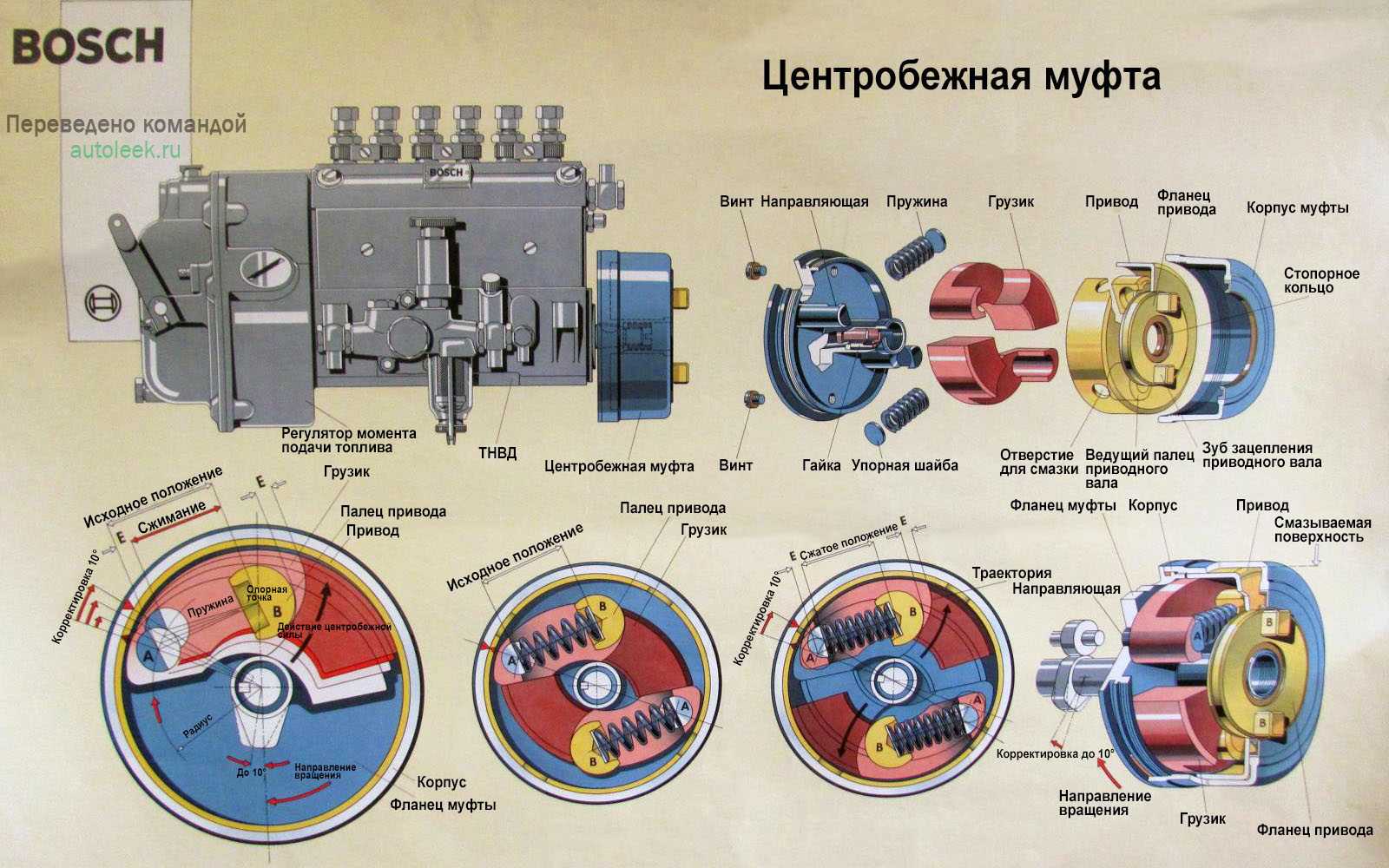

В конструкцию этой муфты входят подпружиненные грузики, которые за счет центробежной силы могут расходиться, преодолевая усилие пружин. Это расхождение приводит к тому, что кулачковый вал меняет угол (проворачивается) относительно своего привода. То есть, чем выше скорость вращения этого вала, тем на больший угол грузики его провернут. В результате кулачок будет раньше набегать на толкатель плунжера и момент начала впрыска изменяется.

Центробежная муфта

Также в конструкции используется электромеханический регулятор момента подачи топлива. В такой конструкции электроника посредством датчиков отслеживает параметры работы силовой установки и на их основе через исполнительные механизмы управляет углом начала подачи дизтоплива.

Механический регулятор момента подачи топлива

Насосы рядного типа отличаются высокой надежностью и неприхотливостью к качеству топлива. Но из-за ряда недостатков, среди которых значительные габаритные размеры и сравнительно медлительное реагирование на изменение режимов работы мотора, использование этого вида ТНВД сейчас ограничено. Он пока еще применяется на тяжелой технике, что же касается автомобильного транспорта, то его вытеснили другие типы насосов.

Устройство и принцип работы

Схематически устройство простого рядного ТНВД можно представить следующим образом:

• поршень (плунжер), сопряженный с цилиндром (втулкой), которые работают как единое целое — плунжерная пара;
• канавки для подачи топлива к плунжерным парам;
• кулачковый вал с центробежной муфтой; вращение вала происходит посредством ремня ГРМ;
• толкатели плунжера, на которые давит кулачковый вал;
• возвратные пружины, обеспечивающие возврат плунжера;
• клапаны нагнетательные;
• штуцеры;
• рейки зубчатые;

Представляя устройство узла, несложно понять его принцип работы, схожий с работой двухтактного ДВС:

• вращается кулачковый вал;
• кулачки вала давят на толкатели плунжера;
• происходит движение плунжера по цилиндру;
• повышение давления приводит к открытию нагнетательных клапанов;
• топливо поступает через клапан к форсункам.

Конструкция насоса предусматривает подачу к форсункам не всей воздушно‐топливной смеси, но только строго определенной порции. Остатки отправляются в сливные клапаны. Центробежная муфта обеспечивает подачу дизельного горючего в конкретный момент. Всережимный регулятор необходим для определения количества смеси: давление на педаль газа увеличивает объем, ослабление — уменьшает.

Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245

Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются.

Прокладка топливного насоса не должна иметь видимых повреждений.

При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.

Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.

Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.

При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива.
Это делается в следующей последовательности:

1. установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.

2. Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
3. Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
4. удалить часть топлива из стеклянной трубки, встряхнув ее.
5. Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
6. Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.

7. При несовпадении фиксатора с отверстием в маховике (рис. 2) произвести регулировку, для чего проделать следующее:

1. снять крышку люка;
2. вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
3. совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
4. установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;

5.затянуть вначале болт 3, затем болты 1 и 2;

6. установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
7. установить на место крышку люка.

Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса.
На дизель должны устанавливаться форсунки одной группы.

Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.

Болты крепления форсунок нужно затянуть моментом 20…25 Нм.

Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.

Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.

Клапаны ТНВД

В ТНВД с рядным расположением плунжерных пар применяются нагнетательные клапана объемного течения и ограничения обратного течения, а также клапана постоянного давления.

Клапана обратного течения применяются для демпфирования волн обратного давления топлива, возникающих при закрытии распылителя форсунки, что уменьшает износ распылителя и подвпрыски топлива в цилиндры двигателя. Клапан  устанавливается как дополнительный над обычным клапаном перед топливопроводом высокого давления, идущим к форсунке.

Клапан состоит из головки с запорной конической фаской, разгрузочного пояска 4 и хвос­товика с прорезями для прохода топлива. Сверху на клапан установлена пружина 3, которая прижимает его к седлу. При подаче топлива разгрузочный поясок вместе с конусом клапана приподнимается над направляющей втулкой и топливо под давлением поступает к форсунке. При закрытии основного клапана клапан обратного течения перекрывает доступ обратных волн топлива.

Клапана постоянного течения применяются на ТНВД с давлением впрыска более 800 кг/см2, для уменьшения кавитации. При подаче топлива через нагнетательный клапан в конце хода нагнетания шариковый обратный клапан под действием обратных волн давления топлива открывается и система топливоподачи действует как нагнетательный клапан с перепускным дросселем. При уменьшении давления клапан закрывается, при этом в магистрали сохраняется постоянное давление.

Перемещение плунжера во втулке с момента закрытия впускного отверстия до момента открытия вы­пускного отверстия  называется активным  ходом  плунжера, который в основном и определяет количество подаваемого топлива за цикл работы топливной секции.

Изменение количества топлива, подаваемого секцией за один цикл, происходит в результате поворота плунжера зубчатой рейкой 5. При различных углах поворота плунжера благодаря винтовой кромке смещаются моменты открытия выпускного отверстия. При этом, чем позднее открывается выпускное отверстие, тем большее количество топлива может быть подано к форсункам.

На рисунке показаны следующие положения винтовой кромки плунжера за цикл работы топливной секции:

• положение а – нулевая подача топлива. Плунжер 3 повернут так, что его продольный паз расположен против выпускного отверстия, в результате чего при перемещении плунжера вверх топливо вытесняется в сливной канал, подача топлива прекращается и двигатель останавливается
• положение  б – промежуточная подача, так как при повороте плунжера 3 по часовой стрелке объем вытесненного топлива уменьшается так как выпускное отверстие открывается раньше
• положение в – максимальная подача топлива и наибольший активный ход плунжера 3. В этом случае расстояние от винтовой кромки 4 плунжера до выпускного отверстия будет наибольшим

Диагностика ТНВД

Рекомендуется периодически производить диагностику устройства ТНВД КАМАЗ . Можно начать проверку с наличия в ТНВД посторонних шумов. Но такая диагностика укажет на неисправность насоса, и не даст точной характеристики. Для уточнения неисправностей нужна профессиональная диагностика. Прибор ДД-2115 позволяет уточнить состояние плунжерных пар топливного насоса. Как правило , поломки случаются именно из-за них.

Также применяется механотестер топливной аппаратуры. МТА-2 определяет эффективность работы форсунки. Он измеряет давление начала впрыска, герметичность корпуса распылителя. Качество распыления во многом зависит от качества топлива и его вязкости. После ремонта ТНВД КАМАЗ потребуется его регулировка.

Завод выпускающий дизельную аппаратуру – это одно из самых известных в мире российских предприятий. Специализация выпуска ТНВД КАМАЗ и для автотракторных двигателей. За все время существования стабильность работы завода все больше доказывала его безупречную репутацию. А продукции со временем завод стал выпускать еще больше.

2016-2020 24techno-guide.ru Все права защищены. Использование материалов сайта возможно только при условии установки активной прямой ссылки на наш ресурс.

Главная (Главная страница сайта) Авто (Обзоры, отзывы, тест-драйвы автомобилей) Двигатели (Описание и устройство различных двигателей) Техно (Статьи про технику и механику) Тюнинг (Обзор тюнингованых автомобилей) Ремонт (Ремонт своими руками) Трактора (Тракторная спец техника) Осаго (Все про автострахование) Автозвук (Музыка в машину) АвтоЗАКОНЫ (Пдд, штрафа и автозаконы) Лайфхаки (Хитрости жизни) Фото/Видео (Без комментариев) Все статьи (Все публикаций которые есть на сайте)

Термины и определения

Нулевая нагрузка

Нулевой называют нагрузку на всех эксплуатационных режимах, ко­гда дизель преодолевает только свое вну­треннее сопротивление. Крутящий мо­мент отсутствует, педаль газа может на­ходиться в любом положении, возможна любая частота вращения коленчатого ва­ла вплоть до максимальной.

Холостой ход

Холостой ход означает минимальную частоту вращения коленчатого вала при нулевой нагрузке. Педаль газа не нажата, крутящий момент отсутствует, а дизель преодолевает внутреннее сопротивле­ние.

Иногда весь диапазон нулевых на­грузок называют холостым ходом, в этом случае максимальная частота, огра­ничиваемая регулятором, называется максимальной частотой вращения ко­ленчатого вала на режиме холостого хо­да, или максимальной частотой холосто­го хода.

Полная нагрузка

При полной нагрузке педаль газа нажата до упора. Двигатель развивает на устано­вившемся режиме максимально возмож­ный крутящий момент. На неустановив­шемся режиме (в условиях ограничения мгновенных значений давления наддува) двигатель развивает максимально воз­можный (но меньший) крутящий момент при полной нагрузке, определяемый реально потребляемым количеством воз­духа.

Возможно использование всего час­тотного диапазона работы дизеля между частотой холостого хода и номинальной (то есть максимальной при полной на­грузке) частотой вращения коленчатого вала. В процессе работы регулятор само­стоятельно изменяет величину цикловой подачи и величину крутящего момента.

Частичная нагрузка

Охватывает весь диапазон нагрузок меж­ду нулевой и полной, при этом двигатель развивает соответствующий крутящий момент.

Частичная нагрузка на холостом ходу

В этом случае регулятор поддерживает частоту вращения коленчатого вала на режиме холостого хода, а двигатель раз­вивает крутящий момент вплоть до мак­симального его значения.

Принудительный холостой ход

Пример HTML-страницы

Здесь дизель приводится от внешнего ис­точника крутящего момента (например, при движении под юру с отпущенной пе­далью газа, когда происходит так называ­емое торможение двигателем).

Стационарный режим работы

Развиваемый двигателем крутящий мо­мент соответствует требуемому. Частота вращения коленчатого вала постоянна.

Нестационарный режим работы

Развиваемый двигателем крутящий мо­мент не соответствует требуемому. Час­тота вращения коленчатого вала пере­менна.

Индексы

Используемые далее индексы величин обозначают:

I — холостой ход;

n — нулевая нагрузка; v — полная нагрузка;

v — минимальное значение;

Пример HTML-страницы

o — максимальное значение.

Отсюда следует, например:

n_nu — минимальная частота вращения ко­ленчатого вала при нулевой нагрузке (что идентично частоте холостого хода и,);

n_n — частота вращения коленчатого вала при нулевой нагрузке;

n_no— максимальная частота вращения ко­ленчатого вала при нулевой нагруз­ке;

n_v — частота вращения коленчатого вала при полной нагрузке;

n_vo — максимальная частота вращения ко­ленчатого вала при полной нагрузке (номинальная частота вращения).

Работа регулятора

Все рядные ТНВД на каждый цилиндр двигателя имеют по одной плунжерной паре, состоящей из гильзы 8 (рис. «Принцип действия регулятора») и плунжера 9. Величина цикловой подачи изменяется поворотом плунжеров. Регу­лятор поворачивает с помощью рейки 7 сразу все плунжеры так, что цикловая по­дача может изменяться от нулевого до максимального значений. Ход рейки s пропорционален величине цикловой по­дачи топлива и тем самым связан с крутя­щим моментом двигателя.

Пример HTML-страницы

рис. «Принцип действия регулятора» 1. Крутящий момент привода ТНВД 2. Муфта угла опережения впрыскивания X Картес ТНВД 4. Кулачковый вал 5. Корпус регулятора 6. Pac-аг управления 7. Рейка ТНВД 8. Гильза плунжера 9. Плунжер

Регулирующие кромки плунжера вы­полняются по-разному. При наличии только нижней спиральной кромки на­гнетание всегда начинается при одинако­вых положениях плунжера, но заканчива­ется, в зависимости от его поворота, раньше или позже. Если на плунжере имеется верхняя регулирующая кромка, то момент начала подачи топлива может изменяться. Существуют конструкции одновременно с верхней и нижней регу­лирующими кромками.
