Семейство двигателей Ярославского моторного завода серии 238 – одни из самых востребованных видов дизельных силовых агрегатов. Основное отличие систем двигателей серии от ЯМЗ 236 – наличие дополнительных двух цилиндров, что изменило технические показатели двигателя в лучшую сторону. Однако эксплуатация даже самых совершенных механизмов может вызывать массу вопросов у автовладельцев. Особенно когда один из важнейших механизмов неожиданно начинает «барахлить».

Один из часто возникающих вопросов у водителей грузовиков – как выставить зажигание на ЯМЗ 238. Прежде чем приступить к изучению этого вопроса, стоит ознакомиться с особенностями установки дизельных агрегатов серии ЯМЗ 238. Всего в линейке присутствует достаточно много модификаций усовершенствованных агрегатов разных систем, в том числе двигатель ЯМЗ 238 М2.

Порядок установки угла опережения впрыска

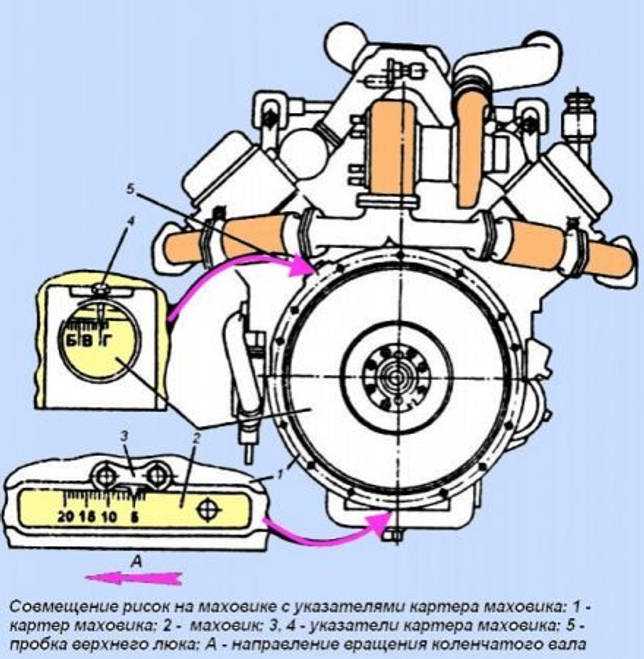

Конструкторы турбированных систем позаботились об удобстве установки параметров зажигания на двигателях большегрузов – на кожухе маховика можно обнаружить два отверстия. Сама же деталь несет на себе отметки, помогающие установить углы. Выглядит это как риски на маховике, снабженные цифрами от 5 до 20 с интервалом в 5° (на нижнем указателе) и риски с буквами от А до Г (на верхнем указателей картера).

Чтобы выполнить регулировку угла опережения впрыска, открывают отверстие на корпусе, прокручивают коленвал до того момента, когда насечки на шкиве и корпусе распределительных шестеренок выровняются. При этом полученное значение должно соответствовать 6-7° — установочному параметру момента впрыска. В момент прокручивания вала клапана в первом цилиндре должны быть закрыты.

Для обеспечения правильности регулировки и бесперебойной работы агрегата необходимо тщательно выполнять последовательность действий:

• проверить, насколько плотно посажена полумуфта на валу привода и затянуть клеммовый болт;
• вывернуть пару болтов и провернуть зажимное устройство посредством специальных отверстий до совмещения меток А и Б на демпферной муфте;
• зажать крепеж на приводе;
• произвести замер на участках крепления пластин (допустимое отклонение +/- 1 мм);
• провернуть коленчатый вал и проверить корректность установки угла опережения топливного впрыска (погрешность – одно деление или же 1 градус поворота вала);
• выполнить замер уровня масла в зажимном устройстве;
• осуществить действия по проверке параметров угла опережения впрыска.

Проверить насколько турбо двигатель ЯМЗ 238 может выполнять свои функции после регулировки зажигания и проконтролировать достаточность масла можно, установив муфту отверстиями к верху и удалив пробки. При проворачивании муфты до достижения угла в 70 градусов из одного из отверстий должно показаться масло. При необходимости масло нужно долить, после чего вернуть пробки на место.

При значительном износе плунжерных пар указанный способ установки угла впрыска может давать погрешность. Поэтому часто применяют методы с использованием анализаторов, стробоскопа, а также дизель-тестера.

Способ регулировки зажигания по стробоскопу

Прежде чем приступать к процедуре настройки, необходимо прогреть двигатель до достижения оптимальной рабочей температуры. Затем подключить прибор к сети грузовика и выполнить действия:

• вывернуть гайку на крышке распределителя;
• удалить или заглушить шланг вакуумного регулятора от распределителя (если он есть);
• снизить обороты двигателя до минимума и осветить с помощью прибора метки. Если установка зажигания выполнена верно, подвижная метка должна совпасть с неподвижной;
• произвести регулировку при несовпадении меток: заглушить агрегат, ослабить крепеж распределителя, провернуть его корпус на нужную величину;
• выполнить повторную проверку с помощью прибора;
• в случае успеха закрепить фиксирующую гайку на корпусе.

Как проверить правильность выбора угла впрыска

Помимо описанных методов регулировки момента впрыска возможен опытный путь подбора параметров момента впрыска на автомобилях, где установлена турбина на ЯМЗ 238. Для этого необходимо:

• установив шкив, попытаться завести двигатель. Если попытка неудачна – провернуть шкив топливного насоса по отношению к ремню на 2-4 зуба. Повторить попытку завести мотор;
• после запуска дизеля нужно оценить качество его работы. Посторонние шумы и стуки при работе мотора сигнализируют о необходимости проворота шкива на 1-2 зуба в сторону, противоположную вращению. Если же следствием запуска агрегата станет обилие дыма, значит, имеет место поздний угол опережения впрыска. Тогда шкив нужно провернуть на 1 зуб в направлении вращения.

Регулировка клапанов ЯМЗ 238 за два оборота коленчатого вала.

Но где здесь сильно экономится время. Мне не совсем понятно. Коленвал также проворачивается на два оборота. Разве что меньшее количество подходов. Требуется более точная установка коленчатого вала. Что тоже не очень выгодно. Лазить под машиной и выискивать метки которые забиты грязью или просто не читаются. Да и схему эту запомнить и держать в голове до следующей регулировки не получится. По закону подлости в нужный момент она не окажется под рукой.

Поэтому этот способ лучше забыть и не когда им не пользоваться. Крутить вал реже, а суеты на много больше. Клапана можно от большого изобилия информации просто перепутать. Оставим этот способ для очень умных водителей. Которые потом всё равно переделают клапана по другому. Если ММЗ для двигателя Д 240 предлагает регулировку клапанов за два оборота. То да это удобно и точно. Камаз и ЯМЗ ни чего об этом не говорят то и нечего лезть в дебри. Конструкторам виднее

Для них важно чтобы мотор ходил долго. Мотор не прощает даже мелких ошибок

Установка углов опережения на моторе ЯМЗ-238

Способ регулировки совершенно не зависит от марки силовой установки, так как он подходит для всех моторов дизельного типа.

Угол опережения подачи топлива. Установка

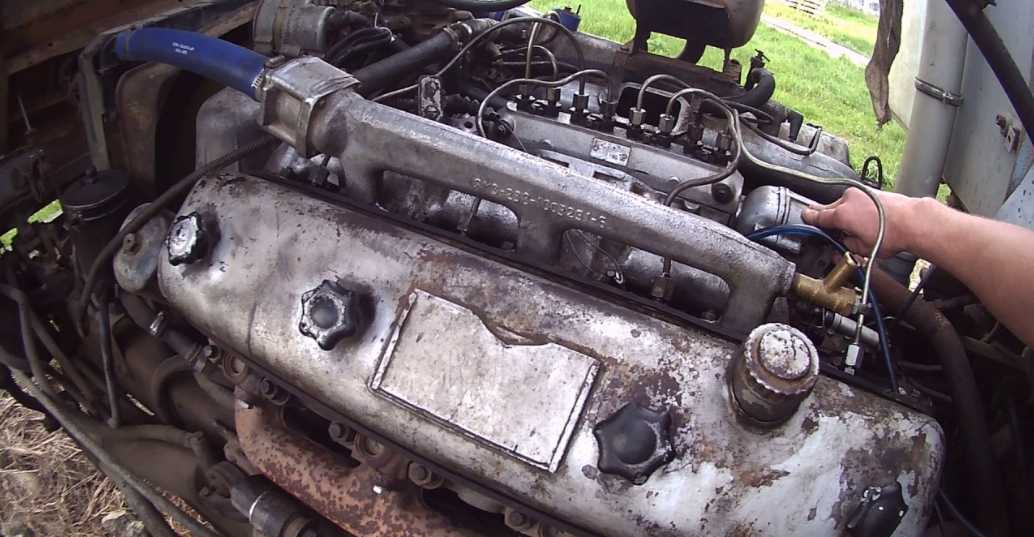

ЯМЗ-238 (фото двигателя) — агрегат, обладающий величиной опережения, размещенной возле риски, которая расположена на корпусе муфты (с торца) опережения впрыска. Это должны быть цифры или 20, или 18. Если говорить об угле опережения впрыска, то, как правило, он узнается по первому цилиндру. Можно проверить при помощи насоса подкачивающего ручного типа. Этим устройством топливом прокачивают систему питания двигателя, обязательно перед манипуляциями ослабив на корпусе ТНВД пробки, через которые удаляется воздух. Когда в выходящем из-под пробок топливе совершенно не останется пузырьков воздуха, необходимо пробки завернуть. Далее нужно к штуцеру присоединить моментоскоп, соответствующей секции топливного насоса. Перед процедурой нужно снять трубку высокого давления первого цилиндра.

Опережение впрыска регулируется следующим образом. Скобу останова силового агрегата устанавливают в рабочее положение. При этом нужно оставить включенной подачу плунжерами топлива. Топливом заполняется стеклянная трубка. Это нужно делать, вращая коленчатый вал. В трубку не должны проникать пузырьки воздуха. Затем необходимо слить из стеклянной колбы топливо таким образом, чтобы уровень жидкости был примерно в середине трубки. Сделать это можно, встряхивая колбу

После этого максимально осторожно поворачивается коленвал. Движения выполняются по направлению вращения

Повороты осуществляется при помощи ключа. В это время нужно постоянно контролировать положение мениска, расположенного в стеклянной трубке. Когда мениск станет быстро подниматься вверх, это будет означать начало подачи топлива конкретной секцией насоса. В этот момент линия, расположенная на шкиве коленвала, должна располагаться напротив линии с числовым значением, которое указано на крышке распределительных шестерней. Во время всей процедуры установки угла нужно соблюдать точность до ±1. Обозначение на линии обязательно должно соответствовать тем показаниям, которые выбиты с торца на корпусной муфте опережения впрыска. В случае если цифры не совпадают, то верная регулировка угла опережения впрыска выполняется при помощи смещения относительно фланца муфты привода насоса топлива. Это проводится при ослабленных болтах крепления. После окончания болты нужно затянуть как можно крепче, затем снова выполняется контроль уровня опережения впрыска.

Особенно важно учитывать тот факт, что угол опережения впрыска увеличивается, когда полумуфта по направлению ее вращения смещается. Если относительно фланца сместить полумуфту привода на одно деление, то это будет соответствовать четырем делениям на крышке шестерен распределения или на маховике

На муфтах опережения впрыска, выпущенных до 1963 года, наносилось числовое значение 0.

На современных элементах вместо нуля выбивается числовое значение 18. Линии со значением 0 на крышке шестерен и маховике до 1964 года соответствовали углу 20°. Вторая линия засечек на крышке распределительных шестерен (если отсчитывать по направлению вращения коленвала от нулевой метки) соответствовала углу 18°. Четвертая риска, в свою очередь, соответствовала углу 16°. На маховике вторая короткая линия, если считать от нулевой метки в строну против направления вращения коленвала, соответствует углу 18°, а четвертая – 16°.

Мастер советует:

1. Моментоскоп рекомендуется сделать самостоятельно из нескольких трубок. Одна (первая) трубка будет надеваться на топливоотвод, скрученный с форсунки первого цилиндра. Другая (последняя) трубка (прозрачная, имеющая около полутора миллиметров внутренний диаметр) будет размещаться в вертикальном положении.
2. Нельзя допускать из трубок протечек. Необходимо тщательно контролировать, чтобы трубки были плотно надеты.
3. Необходимо солярку накачать, чтобы она была видна в прозрачной трубке. Выполняется это вращением одного из валов. Сами выбирайте, какой именно это будет вал.
4. Как выполните все вышесказанное, посмотрите на метки, которые нанесены на маховик. Зажигание, или начало впрыска топлива, обозначает одна из этих меток, другая – ВМТ первого цилиндра.
5. Нужно заметить небольшой подъем по трубке солярки во время проворачивания вала. Подъем должен произойти непосредственно перед подходом к ВМТ первого поршня. Собственно, это и будет впрыск. Вал необходимо вращать очень медленно в месте подъема топлива.
6. На скользящих креплениях ТНВД нужно повернуть так, чтобы впрыск топлива соответствовал метке впрыска, расположенной на маховике. Вот и все.

Регулировка угла опережения МАЗ

— 236НЕ2 БЕ2: 6˚ +1˚	на двигателях, укомплектованных ТНВД У-образного исполнения установочный угол опережения впрыскивания топлива  6˚… 7˚
— 236НЕ, БЕ: 13˚±1˚   — 236Н, Б: 15˚ +1˚	на двигателях, укомплектованных ТНВД V- образного исполнения, установочный угол опережения впрыскивания топлива 10˚…11˚

 — не сбивая совмещенного положения меток, затянуть болты 4 привода моментом затяжки 43,2.. .58,9 Нм (4,4.. .6 кгсм). При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах  ±1 мм. Замер производить вблизи мест крепления пластин;

 — провернув коленчатый вал, проверить правильность установки угла опережения впрыскивания. Несовпадение рисок должно быть не более одного деления или 1° поворота коленчатого вала.

Проверить наличие масла в муфте опережения впрыска топлива (двигатели ЯМЗ-236Н, Б, НЕ, БЕ), и, при необходимости, долить масло, для контроля установить муфту отверстиями в верхнее положение и вывернуть пробки. При медленном повороте муфты на 70° из одного отверстия должно начать вытекать масло. После доливки масла пробки завернуть.

Установку угла опережения впрыска топлива нужно производить по моментоскопу, установленному на штуцер 1-й секции ТНВД.

Величина угла опережения впрыска должна быть:

— для двигателя ЯМЗ-238ФМ — 23 ˚;

— для двигателя 51М3-238ПМ — 22 °.

Угол опережения впрыска топлива нужно устанавливать в следующем порядке:

— убедиться в правильном взаимном расположении меток на муфте опережения впрыска и ведущей полумуфте привода топливного насоса. Метки должны находиться с одной стороны;

— снять трубку высокого давления первой секции ТНВД;

Рис. 5

— на штуцер первой секции насоса установить моментоскоп (см. рис. 5);

— включить подачу топлива скобой регулятора;

— прокачать топливом систему питания двигателя, для чего отвернуть рукоятку ручного подкачивающего насоса и, двигая ее вверх-вниз, прокачать систему в течение 2 — 3 мин. После прокачки рукоятку насоса навернуть до упора;

— вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) ключом за болт крепления шкива или ломиком за отверстия в маховике до появления топлива в стеклянной трубке 1 (см. рис. 5). Вылить излишки топлива из стеклянной трубки, встряхнув ее пальцем;

— провернуть коленчатый вал против часовой стрелки примерно на ⅛ оборота. Затем, медленно проворачивая его по часовой стрелке, внимательно следить за уровнем топлива в стеклянной трубке. Момент начала движения топлива в трубке соответствует началу подачи топлива 1-й секцией насоса.

Рис. 6

При правильной регулировке в момент начала движения топлива риска на шкиве коленчатого вала 2 должна находиться против соответствующей риски на крышке шестерен распределения (рис. 6) или аналогичная риска на маховике 2 должна совпадать с указателем на картере маховика (рис. 7).

Рис. 7

Если в момент начала движения топлива в трубке риски еще не совместились, необходимо отвернуть болты и провернуть муфту валика привода топливного насоса на фланце против направления ее рабочего вращения, после чего затянуть болты крепления и вновь проверить установку угла опережения впрыска. Несовпадение рисок должно быть не более одного деления или 1 проворачивания коленчатого вала.

Если в момент начала движения топлива в трубке риска уже прошла совмещенное положение, муфту валика привода нужно провернуть по направлению ее рабочего вращения. Смещение муфты валика привода относительно ее фланца на одно деление соответствует четырем делениям на маховике или крышке шестерен распределения.

После окончания регулировки угла опережения болты крепления муфты нужно затянуть.

Рис. 8

Если на двигателе установлен привод топливного насоса высокого давления новой конструкции с указателем 13 (рис. 8), то регулировка угла опережения впрыска топлива производится без моментоскопа следующим образом. Совмещают метки, показанные на рис. 30 и 31; при этом должны совместиться метка «а» (рис.   на торце муфты 12 с риской «б» на указателе

1. Если метки «а» и «б» не совместились, нужно отвернуть две гайки 7 и поворотом муфты опережения впрыска за счет овальных отверстий на фланце б полумуфты совместить указанные метки. Не сбивая совмещенного положения меток «а» и «б», затягивают гайки 7 болтов и фланца полумуфты и, повернув коленчатый вал, проверяют правильность установки угла опережения впрыска.

ЯМЗ 236 БЕ2 Муфта опережения впрыска

угол опережения впрыска топлива ямз 236 установка угла опережения впрыска топлива ямз 236 муфта опережения впрыска топлива. угол опережения впрыска на ямз 236 БЕ 2 угол опережения зажигания на ямз 236 угол опережерияямз 236 бе2 муфта опережения впрыска зажигания демпферная на ямз-236БЕ2. регулировка угла опережения впрыска топлива ямз 236 ремонт своими руками муфты опережения зажигания ямз 236 угол впрыска на дизеле ямз 236 угол опережения зажигания на ямз. какой градус угла зажигание на ямз 236бе2-2 ремонт двигателя ямз236 бе2 своими руками установка зажигания ямз 236 бе сколько градусов зажигание на двигателе ямз-236 бе2. ремонт двигателя ямз 236 своими руками двигатель ямз 236 ремонт своими руками замена муфты опережения впрыска установка угла опережения зажигания ЯМЗ-236БЕ2-22 установка угла опережения ВПРЫСКА ЯМЗ-236БЕ2-22. угол муфты опережения ВПРЫСКА ЯМЗ-236бе2 угол опережения зажигания ямз 236 бе2 установка зажигания на ямз 236бе2 демпферная муфта опережение зажигание ямз-236. настройка зажигания ямз 236 своими руками опережение зажигания на двигателе ямз-236 двигатель ямз 236 регулировка впрыска регулировка зажигание ЯМЗ 236. зажигание ямз 236 угол опережения зажигания двигателей ЯМЗ угол зажигания ямз 236 бе2 ямз 236 бе ямз 236 бе угол зажигания. уоз ямз 236 ямз 236 ремонт своими руками начальный угол опережения впрыска топлива ямз бе2 тнвд 133-30 двигатель ямз 236 бе2-22 угол опережения. ямз 236 бе угол зажигание ямз236бе2 установка зажигания установка зажигания на двигателе ямз 236 бе2 демпферная муфта ямз 236 № 5. угол опережения зажигание ямз 236 ямз 236 регулировка зажигания как выставить зажигание на двигателе ямз 236 бе2-1 смотреть онлайн бесплатно регулировка зажигания двигателя ямз 236 своими руками. ямз-236 настройка зажигания замена тнвд ямз 236 угол впрыска настройка зажигания на двигателе ямз 236бе2 ямз-236 бе2 угол опережения. настройка зажигания ямз 236 ремонт муфты опережения зажигания

• Муфта опережения впрыска ЯМЗ 236 БЕ2
• Блок цилиндров ЯМЗ 236 БЕ2
• Головка цилиндров ЯМЗ 236 БЕ2
• Поршень и шатун ЯМЗ 236 БЕ2
• Вал коленчатый и маховик ЯМЗ 236 БЕ2
• Вал распределительный ЯМЗ 236 БЕ2
• Клапаны и толкатели ЯМЗ 236 БЕ2
• Коллекторы выпускные ЯМЗ 236 БЕ2
• Картер масляный ЯМЗ 236 БЕ2
• Насос масляный ЯМЗ 236 БЕ2
• Система охлаждения поршней маслом ЯМЗ 236 БЕ2
• Фильтр масляный ЯМЗ 236 БЕ2
• Теплообменник жидкостно-масляный ЯМЗ 236 БЕ2
• Вентиляция картера ЯМЗ 236 БЕ2
• Электрофакельное устройство ЯМЗ 236 БЕ2
• Маслоочиститель центробежный ЯМЗ 236 БЕ2
• Привод ТНВД ЯМЗ 236 БЕ2
• Топливные трубопроводы ЯМЗ 236 БЕ2
• Насос топливоподкачивающий ЯМЗ 236 БЕ2
• Корпус регулятора частоты вращения ЯМЗ 236 БЕ2
• Регулятор частоты вращения ЯМЗ 236 БЕ2
• Корректор подачи топлива по наддуву ЯМЗ 236 БЕ2
• ТНВД ЯМЗ 236 БЕ2
• Секция ТНВД ЯМЗ 236 БЕ2
• Форсунка ЯМЗ 236 БЕ2
• Коллекторы впускные ЯМЗ 236 БЕ2
• Фильтр тонкой очистки топлива ЯМЗ 236 БЕ2
• Турбокомпрессор ЯМЗ 236 БЕ2
• Трубки подвода и слива масла турбокомпрессора ЯМЗ 236 БЕ2
• Водяные трубы и термостаты ЯМЗ 236 БЕ2
• Водяной насос ЯМЗ 236 БЕ2
• Устройство натяжное ремня привода водяного насоса ЯМЗ 236 БЕ2
• Привод вентилятора ЯМЗ 236 БЕ2
• Включатель муфты привода вентлятора ЯМЗ 236 БЕ2
• Электромагнитный клапан привода вентилятора ЯМЗ 236 БЕ2
• Вентилятор и кожух вентилятора ЯМЗ 236 БЕ2
• Сцепление ЯМЗ-183 ЯМЗ 236 БЕ2
• Коробка передач ЯМЗ 236 БЕ2
• Картер коробки передач ЯМЗ 236 БЕ2
• Валы и шестерни коробки передач ЯМЗ 236 БЕ2
• Механизм переключения передач ЯМЗ 236 БЕ2
• Картер демультипликатора ЯМЗ 236 БЕ2
• Валы и шестерни демультипликатора ЯМЗ 236 БЕ2
• Управление механизмом переключения демультипликатора ЯМЗ 236 БЕ2
• Масляный насос коробки передач ЯМЗ 236 БЕ2
• Устройство натяжное ЯМЗ 236 БЕ2
• Генератор в сборе ЯМЗ 236 БЕ2
• Генератор ЯМЗ 236 БЕ2
• Стартер в сборе ЯМЗ 236 БЕ2
• Стартер ЯМЗ 236 БЕ2
• Реле стартера ЯМЗ 236 БЕ2

Ремонт двигателй

голоса

Рейтинг статьи

Установка зажигания ЗИЛ-130

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм).

   При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.

6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, отмеченную «+».

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Устройство двигателя ЯМЗ 236

Устройство ЯМЗ 236

В моторах ЯМЗ-236 используются вкладыши из бронзы, а шатун к шейке коленчатого вала крепится при помощи крышек, на двух болтах. Двигатель имеет две ГБЦ (по одной головке на каждые 4 цилиндра), а распределительный вал вращается при помощи ведущей и ведомой шестерен. У моторов этой серии кованый коленвал с пятью опорными шейками.

Блоки цилиндров ранних версий моторов отличаются от современных блоков. Система смазки ЯМЗ-236 – смешанная. К отдельным узлам масло подается под давлением, а некоторые детали смазываются методом разбрызгивания. Двигатели этой серии имеют водяное охлаждение, но также оборудованы и масляным радиатором.

Эти двигатели широко используются в автомобильном транспорте, как для дорог общего пользования, так и для внедорожной техники. Транспортные средства, оборудованные ЯМЗ-236 разных модификаций способны преодолевать брод глубиной до 140 см. Эти силовые установки нашли широкое применение в различных промышленных сферах и используются на разных видах транспорта.

Этим мотором комплектуются:

1. Буровые установки.
2. Суда.
3. Экскаваторы.
4. Самосвалы для подземного использования.
5. Комбайны.

Турбированные версии

ЯМЗ-236 Turbo сертифицирован под Евро-0. 236Д и 236Б устанавливались на СуперМАЗы, и имели множество разновидностей. Мотор ЯМЗ-236НД устанавливался на сельскохозяйственную технику и фронтальные погрузчики на колёсном ходу. Также этими двигателями были оснащены дорожно-строительные машины и лесозаготовительная техника.

Версия 236НД4-4 специально разрабатывалась для речного транспорта, и по сегодняшний день эксплуатируется на катерах. Мотором ЯМЗ-236ДК оснащаются дизельные энергоустановки, но также этот агрегат устанавливается и на некоторые типы комбайнов. На дизель-генераторы также устанавливается мотор модели 236ДИ.

Турбированные версии мотора ЯМЗ-236 оборудованы турбокомпрессором, который имеет простейшую конструкцию. Благодаря использованию этого элемента удалось существенно повысить мощность мотора, что повлекло за собой модернизацию некоторых элементов двигателя.

Кабина МАЗа-5440

Машина оснащается кабинами двух типов – короткой и длинной. Вторая оснащается спальными местами, и устанавливается на грузовики для перевозки грузов на большие расстояния. Однако и укороченная, и длинная кабина могут похвастать просторностью.

Интерьер салонного пространства имеет пластиковое оформление в темно-серых тонах, сиденья и некоторые элементы обшивки салона из приятной на ощупь ткани. Сиденья водителя и пассажира оснащаются рессорами, что делает посадку удобной, и позволяет без усталости провести за рулем грузовика большое время. Кресла регулируются по высоте, вылету и углу наклона.

Автомобиль в штатной комплектации оснащается:

• трехточечными ремнями безопасности;
• автономным отопителем салона;
• предпусковым подогревателем силового агрегата;
• цифровым тахографом;
• системой круиз-контроля.

За доплату на автомобиль устанавливают:

• кондиционер;
• систему АБС;
• независимый воздушный отопитель;
• магнитолу.

Кабина грузовика МАЗ-5440 имеет высокое качество сборки, приятное оформление и высокие показатели пассивной безопасности – панели имеют округлые грани. Салон эргономичен – помимо высококачественных материалов оформления и отличной сборки, продумано и расположение элементов управления автомобилем и дополнительным оборудованием. Отдельно стоит сказать о приборной панели – показания приборов отлично читаются даже в дневное время суток, а подсветка в меру яркая, и не слепит водителя.

Внимание! Благодаря стильному внешнему виду, уютной, функциональной и эргономичной кабине, автомобиль популярен в странах СНГ и в Европе

Установка по меткам на грм ямз

Распределительный вал устанавливаем в блок цилиндров в сборе с шестернями, предварительно проверив расположение толкателей.

Ремонтные размеры опорных шеек распределительного вала должны соответствовать ремонтным размерам отверстий втулок, запрессованных в блок цилиндров.

Перед постановкой шейхи распределительного вала обильно смазываем дизельным маслом и совмещаем установочную метку «П» (см. рис. 5) на зубе ведущей шестерни 5 привода топливного насоса с меткой «П» на длине зуба ведомой шестерни 7 привода ТНВД.

При совмещении отверстий упорного фланца с отверстиями в блоке цилиндров необходимо фланец положить так, чтобы он перекрыл отверстие, под ось толкателей в блоке цилиндров.

В совмещенные отверстия ввертываем два болта с замковыми шайбами. Усики замковых шайб должны войти в отверстия упорного фланца, а концы шайб, после затяжки болтов, отгибают и прижимают к граням.

После окончательной затяжки болтов распределительный вал должен вращаться легко, без заеданий.

Окружной зазор в зацеплении шестерен должен быть в пределах 0,09 – 0,22 мм; проверяем зазор в трех равнорасположенных точках, при положении блока двигателя картером вниз.

Устанавливаем коленчатый вал двигателя. Подробную технологию установки коленчатого вала смотрим в статье «Установка коленчатого вала на двигатель».

Установка крышки шестерен распределения, привода вентилятора, кронштейна передней опоры двигателя и шкива коленчатого вала.

Перед установкой крышки шестерен распределения привалочную плоскость протирают, смазывают герметиком и устанавливают правую и левую прокладки крышки.

При установке прокладок не допускается наличие морщин, надрывов и перекрытие прокладками соединительных каналов.

Для предохранения сальника коленчатого вала в крышке от повреждения на передний конец коленчатого вала надеваем предохранительную оправку (рис. 6) и смазываем сальник дизельным маслом.

Крышку шестерен распределения устанавливаем на штифты блока цилиндров, предварительно протерев привалочные плоскости, и закрепляем десятью болтами с плоскими и пружинными шайбами.

Привод вентилятора устанавливаем на шпильки крышки шестерен распределения, предварительно установив прокладку. При этом шестерня привода вентилятора должна войти в зацепление с шестерней распределительного вала.

Привод вентилятора крепим четырьмя гайками с подложенными шайбами.

Верхнюю крышку блока цилиндров устанавливаем на шпильки и крепим двумя болтами и пятью гайками с подложенными плоскими и пружинными шайбами.

Перед установкой крышки необходимо протереть привалочную плоскость и установить на шпильки прокладку. При креплении крышки болт и гайку под кронштейн генератора окончательно не затягиваем.

Затем устанавливаем на верхнюю крышку прокладки заглушки люка и саму заглушку, которую крепим четырьмя болтами с подложенными пружинными шайбами.

Кронштейн передней опоры двигателя устанавливаем на крышку шестерен распределения и крепим четырьмя болтами с подложенными пружинными шайбами.

Болты должны быть затянуты моментом 90—1 10 Нм (9-11 кгсм). Перед установкой передней опоры необходимо протереть привалочные поверхности.

При установке шкива коленчатого вала необходимо провернуть коленчатый вал в положение для запрессовки сегментной шпонки и запрессовать ее в шпоночный паз переднего конца коленчатого вала.

Затем протираем посадочные поверхности и напрессовываем на передний конец коленчатого вала шкив до упора в бурт и закрепляем болтом с подложенной шайбой.

При напрессовке шкива на передний конец коленчатого вала используем пневматическое приспособление (рис. 7).

Для этого на трубу 3 устанавливают шкив, ввертываем рукояткой 12 тягу 1 в отверстие коленчатого вала под болт крепления шкива.

Совмещаем паз в шкиве со шпонкой на переднем конце коленчатого вала и подаем воздух в цилиндр 10 открытием крана 9.

При перемещении поршня вместе с трубой З и втулкой 4 осуществляется напрессовка шкива.

Для удобства работы приспособление подвешиваем на балансире за серьгу 8.

Давление воздуха в системе должно поддерживаться в пределах 0,5—0,6 МПа (5—6 кгс/см 2 ).

Установка картера маховика, маховика и вентиляционной трубки.

Для установки картера маховика необходимо блок цилиндров повернуть на 90° задним торцом вверх, протереть и смазать герметиком привалочную плоскость блока цилиндров под картер маховика.

Затем устанавливаем прокладку картера маховика на установочные штифты на блоке цилиндров и предохранительную оправку (рис.
