Тнвд камаз евро 2: устройство и правильная регулировка

Контур регулирования

Большинство параметров работы дизеля определяется величиной цикловой пода­чи топлива. Соответственно этому в бло­ке управления программируются поля характеристик для пуска, холостого хода, полной нагрузки, а также параметры ТНВД, положения педали газа и ограни­чения по дымности.

В качестве показателя цикловой пода­чи используется ход рейки ТНВД. Во время движения автомобиля могут быть задействованы характеристики механи­ческих регуляторов частоты вращения коленчатого вала серии RQ или RQV.

Через датчик положения педали газа водитель влияет на крутящий момент двигателя или частоту вращения колен­чатого вала (рис. «Электронное управление впрыском топлива»). Блок управления с учетом заложенных в него данных и ис­тинных показаний датчиков определяет требуемую величину цикловой подачи или параметр, соответствующий опреде­ленной позиции рейки ТНВД. Этот пара­метр является главной функцией регули­рования. Регулятор положения рейки ТНВД, который находится в блоке управ­ления и учитывает как реальную пози­цию рейки, так и необходимое регулиру­ющее воздействие, обеспечивает кор­ректный и быстрый сдвиг рейки на тре­буемую величину.

рис. «Электронное управление впрыском топлива»

При этом могут быть выбраны подле­жащие регулированию режимы: частота холостого хода, жесткое всережимное ре­гулирование в выбранном диапазоне час­тот вращения коленчатого вала (напри­мер, для обеспечения работы вспомога­тельных агрегатов) и определенная час­тота вращения для регулирования скоро­сти автомобиля.

Контур регулирования цикловой подачи

В соответствии с определенным положе­нием рейки ТНВД блок управления выда­ет электрический сигнал на исполнитель­ный механизм управления рейкой. Опре­деленная компьютером необходимая ве­личина цикловой подачи устанавливает­ся с помощью контура регулирования: блок управления выдает предварительный сигнал необходимого положения рейки и с помощью обратной связи опре­деляет ее истинное значение.

Чтобы замкнуть цепь регулирования, блок управления определяет эффектив­ную силу тока, которая необходима для этого действия, снова проводит коррек­тировку и согласовывает, таким образом, динамически требуемое и истинное поло­жения рейки.

Цепь регулирования начала впрыскивания

Рядные ТНВД с дополнительной втулкой оснащаются, кроме исполнительного механизма цикловой подачи, еще и сис­темой изменения момента начала впры­скивания (рис. «Блок-схема регулирования начала впрыскивания топлива в рядном ТНВД с дополнительной втулкой»), который также устана­вливается по замкнутой цепи регулиро­вания.

рис. «Блок-схема регулирования начала впрыскивания топлива в рядном ТНВД с дополнительной втулкой»

Датчик подъема иглы форсунки по­сылает сигнал о действительном моменте начала впрыскивания. В соответствии с этим сигналом, а также с учетом заложен­ных данных и положения коленчатого ва­ла блок управления определяет расчетное значение истинного момента начала впрыскивания. Регулируя силу тока, блок согласует текущее и заданное значения параметров, воздействуя на исполнитель­ный механизм установки момента начала впрыскивания.

Так как исполнительный механизм действует по стабильной структурной схеме, имеется возможность отказать­ся от специальных датчиков возврата рейки.

Пример HTML-страницы

Структурная стабильность означает, что на графике линий действия сил элек­тромагнита и возвратной пружины все­гда есть единственная точка равновесия, в которой величина подъема иглы под действием электромагнита пропорцио­нальна проходящему через форсунку по­току горючего. Таким образом замыкает­ся вся цепь регулирования.

Блок управления EDC BOSCH MS 6.1

Блок управления обрабатывает сигналы датчиков и рассчитывает командные сигналы для исполнительных элементов. В рамках концепции безопасности блок управления двигателя осуществляет контроль над всей системой впрыска топлива.

Чтобы двигатель мог работать с оптимальным сгоранием в любом эксплуатационном состоянии, блок управления двигателя проводит расчет соответствующего объема впрыска. При этом учитываются следующие параметры:

• Пусковой объем топлива
• Режим движения
• Регулирование холостого хода
• Регулирование ограничения впрыска

При пуске двигателя расчет объема впрыска происходит в зависимости от температуры и частоты вращения. При низких температурах двигатель нуждается в значительно большем объеме впрыска, чем в прогретом состоянии. Водитель не имеет возможности влиять на пусковой объем.

В режиме нормальной эксплуатации расчет объема впрыска происходит в зависимости от положения педали акселератора и частоты вращения. Расчет происходит на основании характеристики динамических свойств.

На холостом ходу двигателя расход топлива определяется в основном эффективностью работы и частотой вращения двигателя на холостых оборотах. При этом происходит настройка по возможности низкой частоты вращения двигателя на холостом ходу. Тем не менее холостой ход должен быть отрегулирован таким образом, чтобы не допустить значительного падения частоты вращения двигателя на холостом ходу, работы двигателя с перебоями или остановки двигателя при любых условиях, как, например, нагруженная бортовая сеть, включенный кондиционер, включенная передача на коробке передач, активированный гидроусилитель рулевого управления и т.д.

Впрыск желаемого водителем или физически возможного объема топлива не всегда возможен. Причинами этого являются:

• слишком большой выброс вредных веществ,
• слишком высокий выброс копоти из-за низкого давления наддува,
• механическая перегрузка из-за высокого крутящего момента или повышенной частоты вращения,
• термическая перегрузка из-за высокой температуры охлаждающей жидкости, масла или турбокомпрессора.

Ограничение впрыска регулируется на основании различных входных величин, например, температура охлаждающей жидкости, частота вращения.

Разводка контактов штекера A

Разводка контактов штекера B

Устройство контроля частоты оборотов

Устройство ТНВД КамАЗ Евро 2 предусматривает использование механизма контроля частоты оборотов. Дело в том, что для устойчивой работы силовой установки необходим установившийся режим. Параметр предусматривает постоянство обращения вала, нагрев смазки и др. Для достижения показателей, уравниваются значения импульсов кручения и импульсов противодействия движению. Эксплуатация нарушает равновесие, поскольку приложенная сила на режимах отличается, как следствие, значения параметров откланяются от требуемых. Возвращение нарушенных показателей возможно благодаря регулировке. Процесс проходит в ручном режиме (рейка топливной помпы), либо с использованием автомата, регулирующего частоту. Последний элемент держит предложенную пользователем частоту оборотов вала, путём изменения порции солярки с учётом нагрузки в автоматическом режиме.

Моторы КамАЗ оборудованы устройством контроля прямого типа, установлены в остове помпы с регулировкой на заглушке.

Регулятор имеет:

• Устройство, устанавливающее требуемое значение регулируемой величины;
• Устройство восприятия воздействующей величины;
• Устройство сравнения;
• Устройство исполнения;
• Устройство, приводящее регулятор в действие.

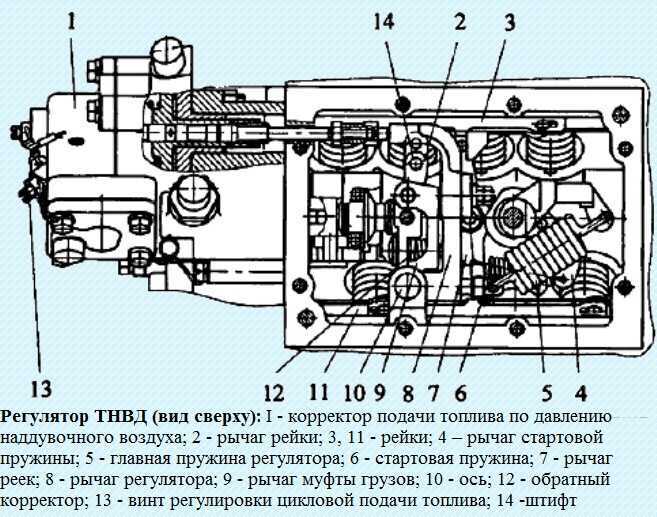

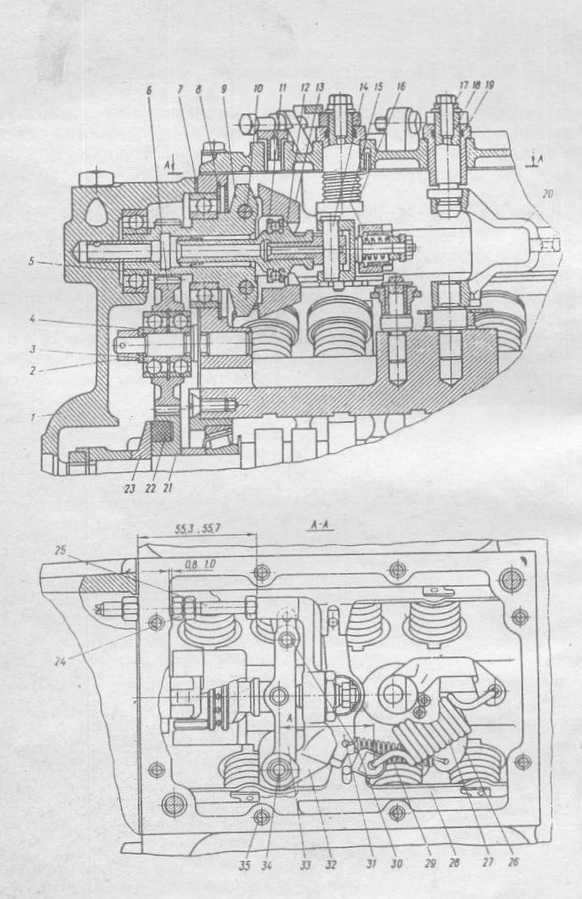

Регулятор частоты КамАЗ:

Похожие патенты SU850883A1

название	год	авторы	номер документа
Способ резервирования электрогидравлической системы регулирования частоты вращения и устройство для его осуществления	1983	Абрамов Сергей Алексеевич Горбунов Олег Андреевич Киреев Альберт Никитович Колосов Борис Петрович Коробенков Анатолий Иванович Коссов Евгений Евгениевич Попов Анатолий Михайлович Серегин Владимир Николаевич Швайнштейн Борис Симонович	SU1174579A1
СПОСОБ СНИЖЕНИЯ ЭКСПЛУАТАЦИОННОГО РАСХОДА ТОПЛИВА СИЛОВОЙ УСТАНОВКОЙ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ	2000	Тимохин С.В. Уханов А.П. Николаенко А.В. Уханов Д.А. Федулов Р.В.	RU2170914C1
СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ СКОРОСТИ ВАЛА ТЕПЛОВОГО ДВИГАТЕЛЯ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ	2001		RU2209328C2
Регулятор скорости непрямого действия для двигателя внутреннего сгорания	1977	Александров Александр Михайлович Романов Владимир Анатольевич Поповичев Владимир Дмитриевич Яблонев Евгений Владиславович	SU748024A1
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ	1989	Лукавский Павел Брониславович Доманский Анатолий Александрович Сорокин Владимир Георгиевич Популовский Сергей Алексеевич Макушин Александр Александрович	RU2037635C1
Устройство управления транспортным средством	1989	Фалькевич Борис Александрович Забегалин Валерий Константинович Ищенко Анатолий Яковлевич Биткин Владимир Васильевич	SU1705143A1
СИСТЕМА АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ РАБОТОЙ ДИЗЕЛЯ НА ХОЛОСТОМ ХОДУ И В АВАРИЙНЫХ СИТУАЦИЯХ	2005	Отраднов Александр Владимирович Уханов Александр Петрович Уханов Денис Александрович Егоров Сергей Николаевич	RU2296236C1
Регулятор частоты вращения двигателя внутреннего сгорания	1989	Долганов Кинт Евгеньевич Головчук Андрей Федорович Мельниченко Василий Иванович	SU1643760A2
Всережимный регулятор частоты вращения двигателя внутреннего сгорания	1983		SU1105674A1
Регулятор частоты вращения и нагрузки для дизеля с наддувом	1982	Поварков Игорь Леонидович Головатюк Юрий Иосифович Рабинович Фадей Яковлевич	SU1036949A2

Работа регулятора при пуске дизеля

Перед пуском двигателя, когда коленчатый вал еще не вращается и топливный на­сос не работает, грузы регулятора находятся в состоянии покоя на минимальном радиусе, а нажимной рычаг 6 (его другое назва­ние – рычаг пуска) под действием пружины пусковой подачи 8 смещен влево на рисунке а, имея возможность качания относи­тельно оси М2. Соответственно нижний шарнирный конец рычага обеспечивает крайне правое положение дозирующей муфты 9 относитель­но плунжера 11, что соответствует пусковой подаче за счет увели­ченного активного хода плунжера h1. Как только двигатель запус­тится, грузы регулятора расходятся и муфта 12 перемещается вправо на величину хода «S», преодолевая сопротивление дос­таточно слабой пусковой пружины 8. Рычаг 6 при этом повора­чивается на оси М2 по часовой стрелке, перемещая дозирующую муфту в сторону уменьшения подачи (влево на рисунке б).

Электронное регулирование работы дизеля

Электронное регулирование, используя методы электрических измерений и гиб­кую обработку данных, обеспечивает уп­равление такими параметрами, которые не могли контролироваться механиче­скими регуляторами. Кроме того, оно по­зволяет сочетать параметры регулирова­ния с необходимыми данными из других электронных систем и делает возмож­ным осуществление электронной диаг­ностики.

На рис. «Блок-схема контура механического регулирования работы дизеля» и «Блок-схема контура электронного регулирования работы дизеля» показаны принципиаль­ные схемы регулирования с механиче­ским и электронным управлением. Де­тальное описание схем регулирования представлено далее.

рис. «Блок-схема контура электронного регулирования работы дизеля»

Система впрыска с электронным ре­гулированием позволяет получить следу­ющие преимущества:

• Благодаря многообразным функ­циям и набору данных в каждой точке поля режимов работы двига­теля достигается оптимальный ра­бочий процесс:
• Четкое разделение отдельных функций: характеристика регуля­тора и закон подачи топлива боль­ше не зависят друг от друга поэто­му возможны различные сочета­ния требуемых функций регуля­тора;
• Расширенная обработка дополни­тельных параметров, которая при механическом регулировании не могла быть реализована (напри­мер, коррекция влияния темпера­туры топлива или независимое от нагрузки регулирование частоты холостого хода);
• Высокая точность и постоянство регулирования за все время эксплу­атации двигателя;
• Управление по большому числу па­раметров;
• Расширенный круг функций: на­пример, изменение скорости авто­мобиля и всережимное регулирова­ние работы двигателя реализуются без дополнительных сложностей;
• В сочетании с другими системами автомобиля открывается возмож­ность в будущем сделать автомо­биль еще более комфортабельным, экономичным, надежным и эколо­гически чистым;
• Явное уменьшение габаритов ТНВД, поскольку на нем отсутству­ют механические узлы переключе­ния и коррекции;
• Базы данных и параметров про­граммируются индивидуально, что позволяет выбрать оптимальный тип блока управления.

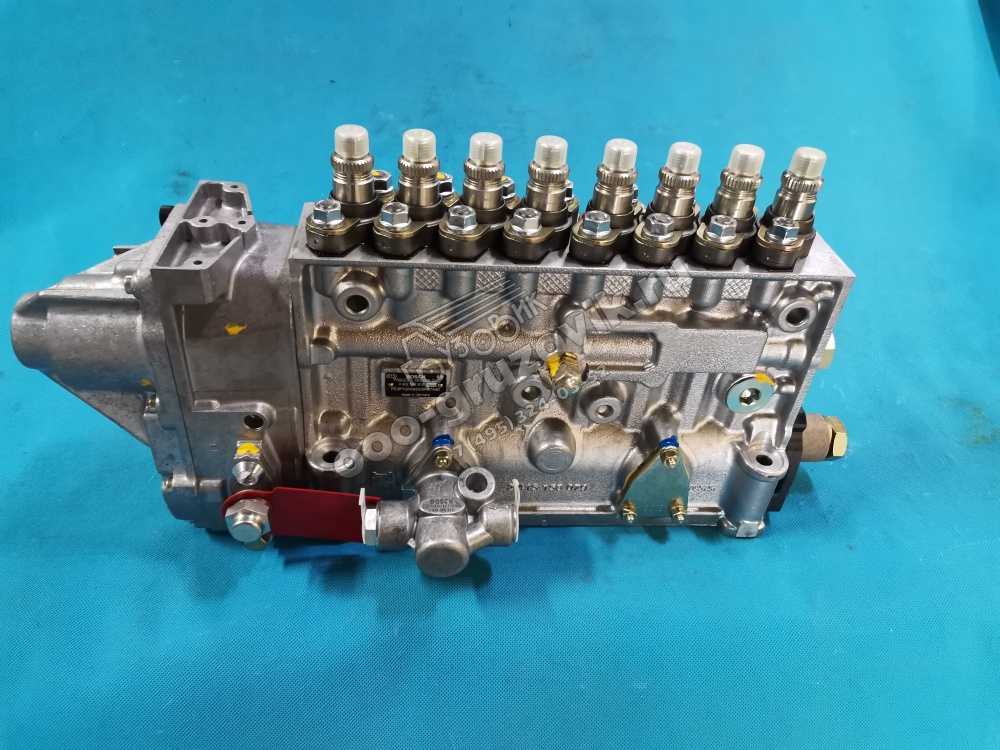

Конструкция и принцип действия

Предпосылкой для эффективного сгорания является хорошее смесеобразование. При этом система впрыска топлива играет центральную роль. Топливо должно впрыскиваться в правильном объеме, в соответствующий момент времени и под высоким давлением.

В данной системе применяется плунжерный ТНВД. Топливный насос высокого давления (ТНВД) состоит из обычной системы впрыска известных насосов BOSCH и прифланцованного вместо механического регулятора электромагнитного регулятора подачи топлива и электромагнитного регулятора начала впрыскивания (предварительный ход плунжера ТНВД/регулятор начала подачи топлива). Топливный насос высокого давления EDC называется также «плунжерный ТНВД», так как исполнительный механизм начала впрыска топлива выполняет «плунжерное» движение. Помимо линейных магнитов в исполнительном механизме находятся датчик перемещения регулятора и маслоподающий насос. Линейные магниты преобразуют уставку крутящего момента в положение рейки ТНВД. Для этого он обрабатывает информацию об эксплуатационном состоянии двигателя, получаемую через датчики в регуляторе, через датчик давления наддува, датчик температуры охлаждающей жидкости, датчик температуры топлива, датчик температуры наддувочного воздуха и датчики частоты вращения.

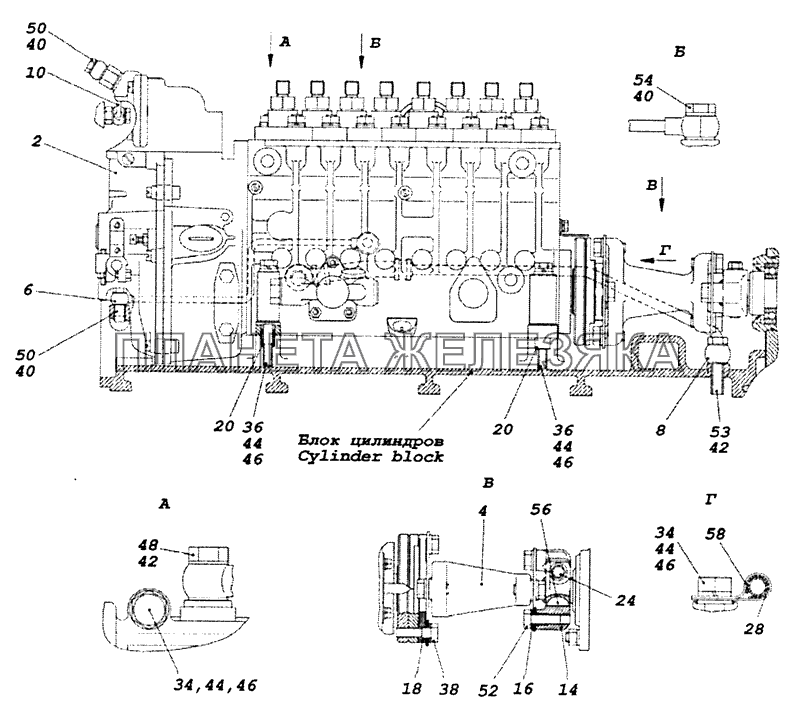

Схематическая структура

• 1  Топливный насос высокого давления ТНВД
• 2  Первичный датчик частоты вращения
• 3  Вспомогательный датчик частоты вращения
• 4  Датчик температуры и давления наддува
• 5  Датчик температуры топлива
• 6  Датчик температуры воды (охлаждающей жидкости)
• 7  Блок управления MS 6.1
• 8  Педаль акселератора

Преимущества использования всережимного регулятора

1. Экономия энергии: Всережимный регулятор позволяет эффективно управлять потреблением энергии, что позволяет снизить затраты на электричество. Он автоматически регулирует количество потребляемой энергии в зависимости от текущих потребностей, что способствует экономии ресурсов.

2. Удобство использования: Всережимный регулятор обычно имеет простой и интуитивно понятный интерфейс, который позволяет пользователям быстро настроить его в соответствии с их потребностями. Кроме того, некоторые модели оборудованы дополнительными функциями, такими как таймеры и пульты дистанционного управления, что упрощает использование регулятора.

3. Регулировка по всем параметрам: Всережимный регулятор позволяет пользователю настроить не только мощность, но и другие параметры работы электроприборов. Некоторые модели имеют режимы, позволяющие установить оптимальную температуру, скорость вращения или яркость света. Таким образом, пользователь может легко подобрать оптимальные настройки для каждого прибора.

4. Безопасность: Всережимный регулятор защищает электроприборы от перегрузок и короткого замыкания, что позволяет продлить их срок службы. Он также может иметь защиту от перегрева, что повышает безопасность использования приборов и снижает риск возникновения пожара.

5. Экологическая дружественность: Благодаря возможности регулировки параметров работы электроприборов, всережимный регулятор помогает снизить негативное воздействие на окружающую среду. Экономия энергии, которую он обеспечивает, сокращает выбросы парниковых газов и помогает бороться с изменением климата.

Применение всережимного регулятора является выгодным и эффективным решением для любого дома или офиса. Он помогает снизить расходы на электроэнергию, упростить управление приборами, обеспечить безопасность и снизить негативное воздействие на окружающую среду. Это инновационное устройство, которое делает нашу жизнь более удобной и комфортной.

Что такое всережимный регулятор?

Всережимный регулятор позволяет управлять различными параметрами, такими как температура, скорость, интенсивность и т. д. Он может быть использован в различных областях, таких как промышленность, энергетика, техника, наука и т. д.

Преимущества всережимного регулятора включают гибкость, точность и надежность работы. Он позволяет реагировать на изменения внешних условий и автоматически адаптироваться к новым требованиям.

Всережимный регулятор может быть реализован как аппаратное устройство или программное обеспечение. Он может быть частью автоматической системы управления или работать в ручном режиме.

Работа регулятора на минимальной частоте вращения холостого хода

При отсутствии нагрузки и положении рычага управления на упоре в регулировочный винт 15 двигатель должен ус­тойчиво работать на минимальной частоте вращения холостого хода в соответствии со схемой рисунка б. Регулирование этого режима обеспечивается пружиной холостого хода 19, усилие ко­торой находится в равновесии с центробежной силой грузов, и в результате этого равновесия поддерживается подача топлива, соответствующая активному ходу плунжера h2. Как только скоростной режим двигателя выходит за преде­лы минимальной частоты вращения холостого хода, реализуется ход «с» силового рычага при сжатии пружины 19 под действием увеличивающейся центробежной силы грузов.

Муфта, изменяющая подачу солярки

Устройство ТНВД Бош КамАЗ Евро 2 и др. предусматривают введение солярки за 18° до достижения поршнем верхней точки на такте сжатия. Делается это для смешивания воздуха и заряда солярки, что бы получить максимум мощности.

Автоматическая муфта:

Рост частоты оборотов уменьшает время на подготовку сгорания. Дабы процедура не началась после верхней точки, и не снизила полезную работу, солярку вводят досрочно, с увеличением угла. Делают это муфтой, изменяющей подачу солярки, поворачивая вал с кулачками в сторону обращения по отношению к приводу. Муфта улучшает запуск мотора и экономит солярку.

На КамАЗ установка автомат применяет диапазон регулировки от 18° до 28°. Расположено изделие на конусном конце вала ТНВД, крепление обеспечивается гайкой и шайбой.

Муфта ТНВД Бош состоит:

• Остов;
• Главной половинной муфты;
• Второстепенной половиной муфты;
• Прокладки;
• Стаканные упоры упругих элементов;
• Упорные шайбы;
• Регулирующие прокладки.

Основные принципы устройства

Основной принцип работы всережимного регулятора заключается в следующем:

1. Мониторинг параметров. Всережимный регулятор непрерывно мониторит значения заданных параметров системы. Для этого он использует датчики или другие специальные устройства, которые измеряют значения параметров.
2. Сравнение с заданными значениями. Затем регулятор сравнивает измеренные значения параметров с заданными значениями. Если измеренные значения не соответствуют заданным, регулятор переходит к следующему шагу.
3. Выбор режима регулирования. В зависимости от того, какие параметры не соответствуют заданным значениям, регулятор выбирает соответствующий режим регулирования. Режимы регулирования могут быть различными в зависимости от типа системы и задач, которые нужно решить.
4. Регулирование параметров. Регулятор выполняет необходимые действия для регулирования параметров системы. Для этого он может управлять различными исполнительными устройствами, например, клапанами, насосами или электронными устройствами.
5. Обратная связь. Всережимный регулятор постоянно получает информацию об изменении измеренных параметров и вносит корректировки в режим регулирования, если это необходимо. Такой подход обеспечивает стабильность и точность работы системы.

Всережимные регуляторы широко применяются в различных отраслях промышленности, транспорте и бытовых устройствах. Они позволяют автоматизировать процессы управления, повышают эффективность работы систем, а также улучшают качество производимых продуктов или услуг.

Информация о работе и функциональности

Главной функцией всережимного регулятора является поддержание определенных параметров в системе. Он контролирует и регулирует такие параметры, как температура, влажность, давление, скорость и другие. Регулятор может работать в автоматическом режиме, настраиваяся на определенные значения, либо в ручном режиме, когда его настройки можно изменять вручную.

Всережимный регулятор оснащен различными датчиками и сенсорами, которые собирают информацию о текущем состоянии системы. Он также может взаимодействовать с другими устройствами и системами, чтобы оптимизировать работу процесса.

Основные преимущества всережимного регулятора включают высокую точность регулирования, возможность автоматической настройки, надежность в работе и простоту использования. Он также может быть интегрирован в существующие системы и приложения.

Независимо от отрасли применения, всережимный регулятор обеспечивает эффективное и стабильное функционирование системы. Он позволяет снизить расходы на энергию, повысить производительность и обеспечить безопасность процесса.

Всережимный регулятор — незаменимое устройство в современных технологических процессах. Его применение позволяет автоматизировать и оптимизировать работу системы, что приводит к повышению эффективности и качества процесса.

Работа регулятора на нагрузочных режимах

В экс­плуатации дизеля со всережимным регулятором скоростной ре­жим устанавливается водителем путем воздействия через пе­даль акселератора на рычаг управления 14. На рабочих режимах пружина пусковой подачи 8 и пружина 19 холостого хода не ра­ботают, и работа регулятора определяется предварительной деформацией рабочей пружины 17. При повороте рычага управ­ления до упора в регулировочный винт холостого хода максимального режима 20 (рисунки в, г) в сторону увеличения скорост­ного режима и соответствующем растяжении рабочей пружины ее усилие передается на силовой рычаг 4 и затем через рычаг 6 на муфту регулятора 12, заставляя грузы 1 сходиться. Система рычагов при этом поворачивается относительно оси М2 против часовой стрелки на рисунке, перемещая дозирующую муфту 9 в сторону увеличения подачи до режимов внешней скоростной ха­рактеристики. Частота вращения коленчатого вала дизеля и со­ответственно грузов регулятора при этом увеличивается, цен­тробежная сила грузов и сопротивление последней усилию рабо­чей пружины также увеличиваются, и в какой-то момент наступа­ет равновесие сил и равновесие положения всех элементов ре­гулятора

При отсутствии изменения нагрузки двигатель работа­ет на установившемся режиме при постоянной частоте вращения (не принимая во внимание естественную для ДВС нестабиль­ность вращения)

Если на этом режиме имеет место изменение нагрузки, то в работу вступает автоматический регулятор в соответствии со схемами, показанными на рисунках в, г. При уменьшении нагруз­ки частота вращения увеличивается, грузы регулятора расходят­ся и, преодолевая сопротивление рабочей пружины, перемеща­ют муфту регулятора вправо. Система рычагов при этом поворачивается относительно оси М2 по часовой стрелке, перемещая дозирующую муфту влево, в сторону уменьшения подачи.

На рисунке г показана работа регулятора при положении рычага управления на упоре регулировочного винта холостого хода максимального режима 20 и при увеличении нагрузки. В этом случае частота вращения вала дизеля уменьшается, грузы регулятора сходятся, центробежная сила грузов уменьшается, и под действием усилия рабочей пружины, муфта регулятора пе­ремещается влево, а система рычагов 4 и 6 перемещает дози­рующую муфту вправо, в сторону увеличения подачи.

Назначение принцип действия конструкция всережимного регулятора.

Всережимный регулятор служит для автоматического поддержания постоянной частоты вращения коленчатого вала соответственно положению педали подачи топлива при различной нагрузке двигателя.

Регулятор также устанавливает минимальную частоту вращения коленчатого вала на холстом ходу и ограничивает максимальную частоту вращения. Регулятор приводится в действие от кулачкового вала топливного насоса высокого давления.

Педаль 6 (рис. 4) подачи топлива соединена с рычагом 2 управления рейкой / насоса высокого давления через растянутую пружину 3, действующую на рычаг с усилием Рпр. При работе двигателя на рычаг 2 через подпятник 7 передается сила Qгр. от вращающихся грузов, шарнирно закрепленных на валу 9, который соединен с кулачковым валом насоса высокого давления.

Если двигатель работает с частотой вращения коленчатого вала, соответствующей данному положению педали 6, то сила Qгр. грузов 8 уравновешивается усилием Рпр пружины 3.

При увеличений частоты вращения коленчатого вала грузы регулятора расходятся. Они преодолеют сопротивление пружины и переместят рейку 1. При этом подача топлива уменьшится и частота вращения не будет возрастать.

При уменьшении частоты вращения коленчатого вала грузы будут сходиться, рейка 1 усилием Рпр пружины переместится в обратном направлении и подача топлива увеличится, а частота вращения коленчатого вала возрастет до значения, заданного положением педали 6.

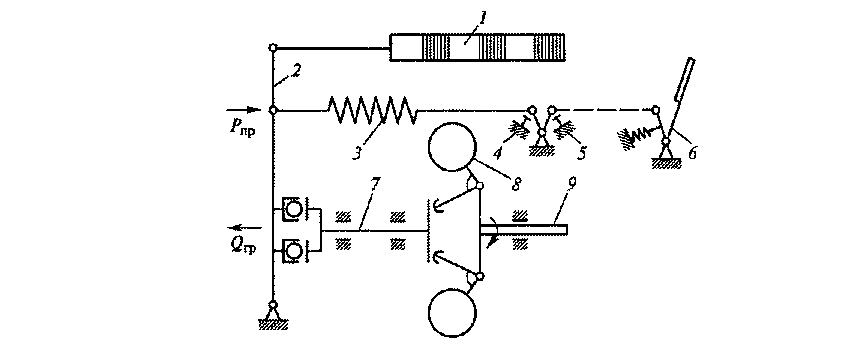

1 — рейка; 2 — рычаг; 3 — пружина; 4, 5 — упоры; 6 — педаль; 7— подпятник; 8 — груз; 9 — вал; Рпр — усилие пружины; Qгр. — сила грузов.

Минимальная частота при работе на холостом ходу и максимальная частота вращения коленчатого вала двигателя ограничиваются соответственно регулируемыми упорами 5 и 4.
