Все о влагоотделителе камаз

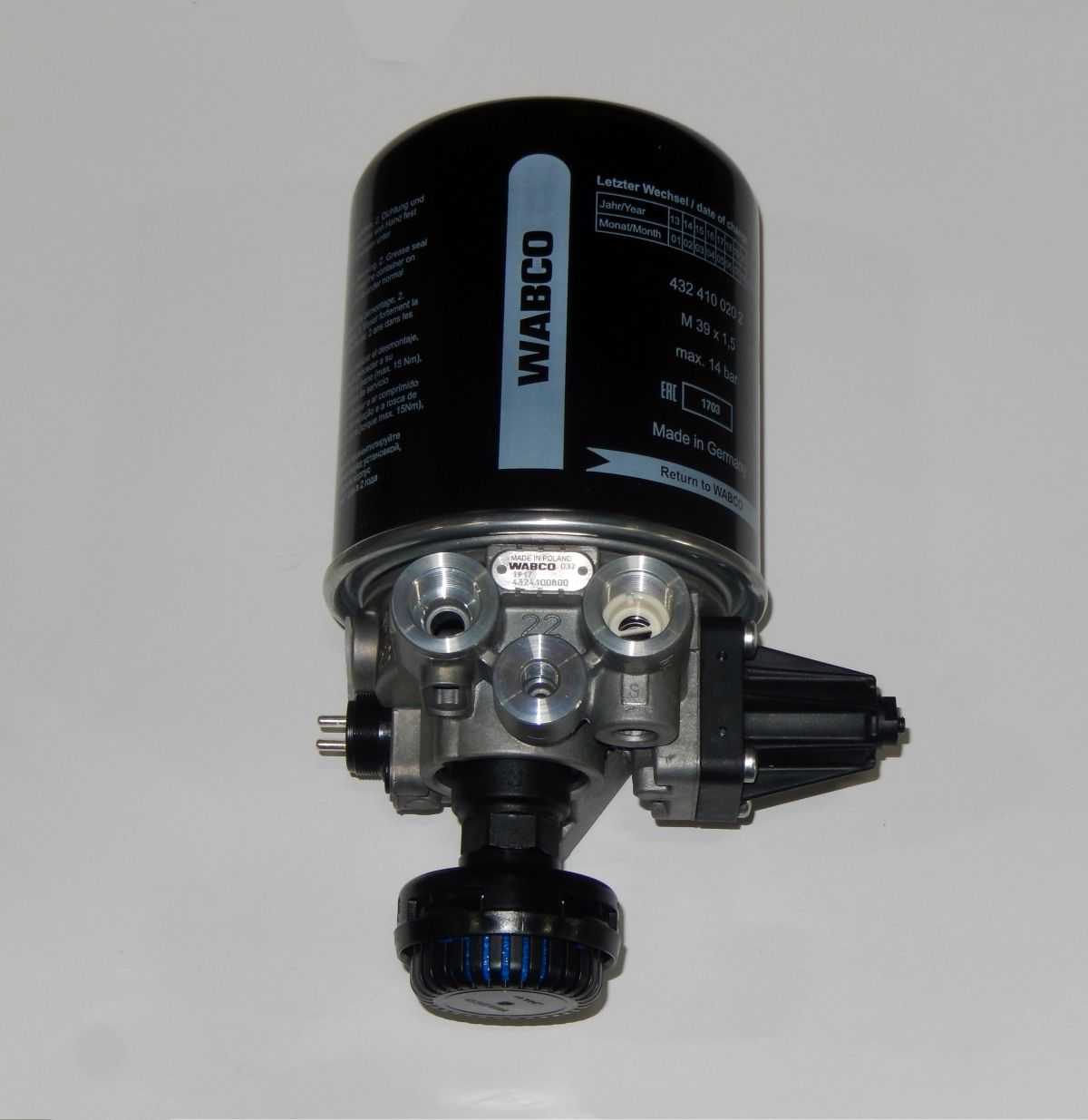

Что такое фильтр-патрон осушителя воздуха?

Фильтр-патрон осушителя воздуха — сменный элемент (картридж) адсорбционного осушителя воздуха пневматической системы транспортных средств, автотракторной, строительной и иной техники. Фильтр-патрон осуществляет удаление влаги из сжатого воздуха, поступающего в систему от компрессора, предотвращая ряд негативных последствий:

• Снижение риска коррозии пневматических компонентов пневматической системы; • Предотвращение замерзания системы в холодное время года; • Дополнительная очистка воздуха от загрязнений и масла.

Сменные картриджи используются только в адсорбционных осушителях воздуха, являясь их основной деталью (вторая деталь осушителя — корпус с клапанами, каналами и патрубками для подключения к системе). Трубчатые влагомаслоотделители, все еще используемые на отечественных грузовиках, имеют совершено иной принцип действия и конструкцию, и они не нуждаются в фильтрах.

Cummins Inc. подписывает соглашение с КАМАЗ

связаться с нами

Тяжелые условия

В настоящее время КАМАЗ активно разрабатывает новый электрифицированный портфель грузовых автомобилей и автобусов с аккумуляторным питанием, а Cummins продолжает расширять свой портфель силовых агрегатов, разрабатывая системы электроснабжения (полностью электрические и гибридного типа) для коммерческого применения.

Cummins Inc. объявила сегодня о подписании Меморандума о взаимопонимании (MOU) с КАМАЗом по разработке электрифицированных решений для новой линейки аккумуляторных автомобилей КАМАЗ.

В настоящее время КАМАЗ активно разрабатывает новый электрифицированный портфель грузовых автомобилей и автобусов с аккумуляторным питанием, а Cummins продолжает расширять свой портфель силовых агрегатов, разрабатывая системы электроснабжения (полностью электрические и гибридного типа) для коммерческого применения.

«Cummins предприняла стратегические шаги для поддержки нашего бизнеса по производству электрифицированной энергии, — сказал Том Лайнбаргер, председатель и главный исполнительный директор Cummins Inc. Cummins продолжает предлагать правильные решения нашим клиентам в нужное время».

На основе многолетнего продуктивного партнерства компаний КАМАЗ и Cummins договорились о сотрудничестве, направленном на создание электрифицированных грузовиков и автобусов. Cummins намерен разработать и поставить на КАМАЗ прототипы высоковольтных полностью электрических силовых агрегатов для городских автобусов и грузовиков средней дальности.

«Сегодня наша компания активно занимается разработкой электромобилей и пассажирского транспорта. Мы стремимся использовать широкие технические возможности и потенциал нашего давнего партнера Cummins. Мы видим Cummins неотъемлемым звеном в реализации наших новых проектов — есть потребность в качественных электротрансмиссиях», — сказал генеральный директор КАМАЗа Сергей Когогин. «Объединив наши усилия в этой области, мы сможем предложить потребителям новый высокотехнологичный продукт, который займет прочные позиции на рынке».

Опытные образцы будут испытаны на городских автобусах КАМАЗ, грузовиках средней дальности и большегрузных автомобилях. После испытаний, доработки и сертификации партнеры рассмотрят потенциальный объем рынка в продуктовых сегментах и ​​определят перспективы дальнейшего сотрудничества.

Cummins КАМА — совместное предприятие Cummins Inc.

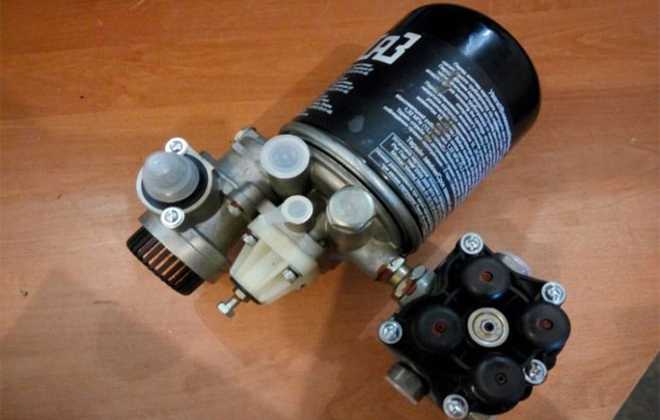

Как поставить на старый КамАЗ новый кран-осушитель с РДВ

здраствуйте . у меня старенький камаз,хочу поставить осушитель. вопрос такой у меня, осушитель выполняет роль регулятора давления? если нет то подключать его до регулятора или после? давление в системе 7 атм. осушитель будет работать или надо увеличить давление? про дополнительный ресифер я вкурсе. заранее спасибо если кто что подскажет. и еще какой выбрать осушитель?

по вашему вопросу уточните, пожалуйста: у вас стоит на КамАЗе регулятор давления старого типа

   или уже поновее ?

стоит старый но компрессор новый однопоршневой

кстати поновее тоже имеетца но на другом камазе там тоже однопоршневой компрессор но мотор уже с двумя турбинками в маркировках пардон нешарю. осушытель и там непомешает.

мне и там нужно ставить осушитель но там ломаю голову чем заменить компрессор качает как каматозник нужно что-то помощнее но невижу однопоршневого с приводом через ремень

извините, ещё пара вопросов для уточнения:

1) какой, примерно, длины трубка от компрессора до регулятора давления? метров 6 будет? (сам я позабыл — давно со старыми камазами не возился)

2) что вы имели ввиду под фразой «про ресивер я в курсе»? О каком именно ресивере вы писали? длинна примерно 1,5 метра. может и меньше. при самопальной установке осушителя ставят небольшой ресивер например от новых газонов подключают к осушителю он играет роль продувки фильтра в обратную сторону. я смотрел у тех кто поставил мне так объяснили

Итак, всё понятно, потому выскажу своё мнение.

1) Кран-осушитель со встроенным регулятором нужно ставить не до регулятора штатного, и не после, а вместо него. Иначе они друг-другу будут мешать работать.

полтора метра трубки не достаточно, чтобы охладить поступающий воздух до температуры точки росы (это необходимо для того, чтобы влага, растворённая в воздухе, скондкнсировалась в фильтре-осушителе).

Как вариант решения проблемы — поставить дополнительный змеевик до нового крана.

3) Про маленький ресивер — всё верно. Главное — грамотно его подключить, в правильную резьбу. Иначе, в некоторых случаях, при его неправильном подключении новый кран-осушитель с РДВ просто не будет нормально работать.

4) И вообще — если вы решились на эту переделку, то нужно правильно выбрать тип нового крана-осушителя с РДВ. Иначе он может элементарно вам не подойти.

Сведения о дизельном топливе

В зави­симости от условий применения по ГОСТ 305—82 установлены следующие марки ди­зельного топлива: Л (летнее), 3 (зимнее) и А (арктическое). Их выбор зависит от времени года и климатических условий в зоне применения.

Топливо Л используют при температуре воздуха 0 °С и выше;

3 — при температуре окружающего воздуха — 20 °С и выше (если температура засты­вания топлива не выше — 35 °С), — 30 °С и выше (если температура застывания топ­лива не выше — 45 °С);

А — при темпера­туре окружающего воздуха — 50 °С и вы­ше.

Температура застывания зимнего топ­лива соответствует последней цифре в его обозначении.

Летнее топливо более вязкое, при отрицательных температурах в нем вы­деляется парафин в виде хлопьев, а при 10 °С оно утрачивает текучесть.

Последняя цифра в обозначении летнего дизельного топлива характеризует температуру вспыш­ки.

Содержание серы в топливе характери­зует его коррозионные свойства.

В зависи­мости от содержания серы дизельные топ­лива разделены на две подгруппы: с мас­совой долей серы не более 0,2 % и с массо­вой долей серы не более 0,5 % (для топлива марки А не более 0,4 %). Таким образом, топлива второй подгруппы содержат серы примерно в два раза больше.

Для двигате­лей КамАЗ можно применять топливо обеих подгрупп, так как в них используется моторное масло с присадкой, уменьшаю­щей вредное воздействие серы.

Рассмот­рим примеры обозначения дизельных топлив:

Л-0,2-40 ГОСТ 305—82 — топливо лет­нее, содержание серы до 0,2 %, температура вспышки 40 °С;

З-0,5 минус 35 ГОСТ 305— 82 — топливо зимнее, серы до 0,5 %, тем­пература застывания —35 °С;

А-0,4 ГОСТ 305—82 — топливо арктическое, серы до 0,4 %.

Одним из важных показателей, харак­теризующих дизельное топливо, является воспламеняемость.

Впрыскиваемое в ци­линдр топливо начинает гореть не сразу, а спустя некоторое время, называемое пе­риодом задержки воспламенения.

Чем дли­тельнее задержка, тем больше накаплива­ется топлива к моменту воспламенения и тем быстрее в последующем нарастает дав­ление в цилиндре. Это приводит к ударным нагрузкам на детали и сопровождается ме­таллическими стуками («жесткая» работа).

Степень «жесткости» работы дизеля зави­сит от воспламенительных свойств топлива и характеризуется цетановым числом. Чем оно больше, тем короче период задержки самовоспламенения, тем легче пуск двига­теля и «мягче» его работа.

Дизельные топ­лива Л, 3 и А имеют цетановые числа не менее 45.

Влагоотделитель осушитель.wabco — бортжурнал КАМАЗ 55111 начал кормить 1983 года на DRIVE2

Не так давно позвонил мне клиент с просьбой привезти машину отсева.

на улице мороз пусть и не большой но он то и самый коварный, так как воздух влажный а значит в воздушной системе будет много конденсата, а еще по осени я заметил что в рессиверах приличное количество воды начало скапливаться, к стати заметил то я это даже еще раньше но не придавал значения, а тут меня прямо начали терзать смутные сомнения, может мой хваленый влагоотделитель или осушитель и не работает вовсе.полез в интернет а там Дядька Шамиль со своим каналом 8 атмосфер .и говорит мне через ютуб, типо лошара у этого осушителя должен стоять дополнительный рессивер и тут то я офигел.оказывается этот самый рессивер и нужен для того что бы конденсат скопившийся в осушителе выкинуть на улицу а если этого не сделать то он беспрепятственно полезет во всю воздушную систему (а я то лошара так год проездил(((((((()))в общем начались метания у меня, где взять маленький рессивер? где взять трубки?(в наших чмошных магазинах нет же этого ничего, нужно ехать далеко)в общем у соседа нашел балон из под фриона выдерживает он до 12кг,

Полный размер

рессивер из балона под фреон засунул под раму

защитный клапан стоит у него аж до 16кг, должно хватить за глаза.вывернул из него кран подобрал штуцер он подошел от трубки на 6 а вот во влагоотделителе штуцер с другой резьбой нужен.вопрос где взять чудо штуцер переходник?в моем случае нужна была с одной стороны резьба 12шаг 1.5 а с другой 12 шаг дюймовый.помчался к токарю точить этот чудо штуцер.

Полный размер

самопальный штуцер

трубочка шестерка у меня была.но по весне посмотрю если такой продувки не будет хватать заменю трубку на восьмую.благо с токарем я наладил отношения.при сборке прогрел я как следует фильтр по быстрому все собрал завел камаз накачал воздух сброс сработал ну выкинул он воды где то грамм 20 не больше думал что там накопилось по больше а нет все норм.

пассажирское заменил на сиденье от волги

Полный размер

общий вид, в салоне творческий беспорядок.не обращайте внимания

на разборке купил за 600р особых проблем с установкой не возникло

Полный размер

переднее крепление сиденья

Полный размер

заднее крепление сиденья

,сидеть на нем одно удовольствие двигается взад в перед легко как на иномарке, поясничная поддержка, спинка опускается практически в лежачее положение,

Полный размер

обивка еще не затертая видно что сиденья свежие

ниже правда спалка не дает в общем кайф.Так как по фотме сиденья как водительское так и пассажирское схожи то ищу два передних чехла волговских что бы визуально сиденья были одинаковые

Приборы пневматического тормозного привода. Компрессор, влагоотделитель и предохранитель от замерзания

Главная → КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 7.4.1.

Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Приборы пневматического тормозного привода.

Компрессор, влагоотделитель и предохранитель от замерзания

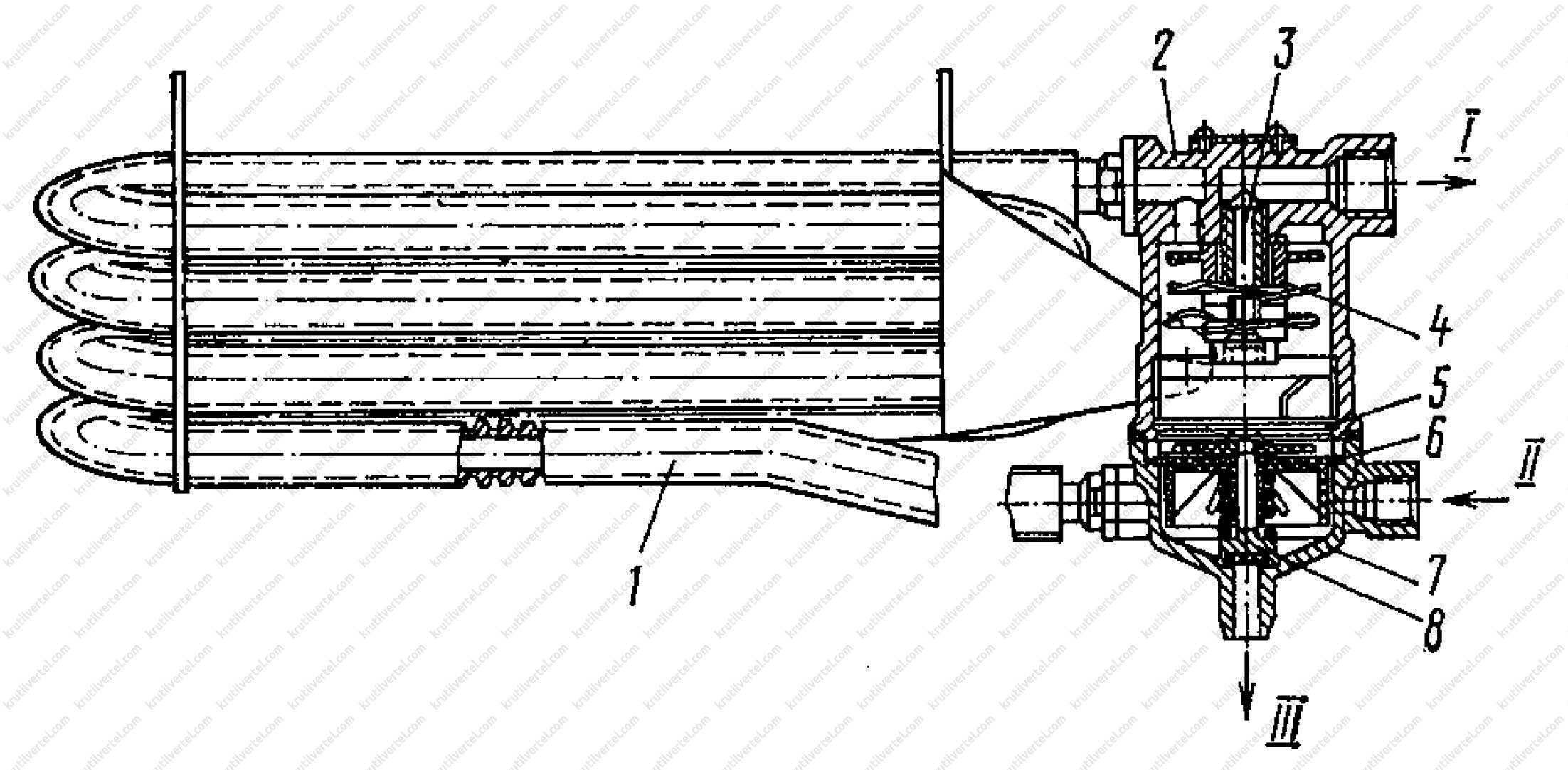

Влагоотделитель предназначен для выделения конденсата из сжатого воздуха и его автоматического удаления из питающей части привода. Устройство влагоотделителя показано на рис.295.

Сжатый воздух от компрессора через подвод II подается в оребренную алюминиевую трубку-охладитель (радиатор) 1, где постоянно охлаждается потоком встречного воздуха.

Затем воздух проходит по центробежным направляющим дискам направляющего аппарата 4 через отверстие пустотелого винта 3 в корпусе 2 к выводу I и далее в пневматический тормозной привод. Выделяющаяся за счет термодинамического эффекта влага, стекая через фильтр 5, скапливается в нижней крышке 7. При срабатывании регулятора давление во влагоотделителе падает, при этом мембрана 6 перемещается вверх. Клапан 8 слива конденсата открывается, скопившаяся смесь воды, и масла через вывод III удаляется в атмосферу.

Направление потока сжатого воздуха показано стрелками на корпусе 2.

Предохранитель от замерзания предназначен для предотвращения замерзания конденсата в трубопроводах и приборах пневматического тормозного привода. Он установлен на правом лонжероне автомобиля за регулятором давления в вертикальном положении и крепится двумя болтами. Устройство предохранителя показано на рис.297.

Нижний корпус 2 предохранителя четырьмя болтами соединен с верхним корпусом 7. Оба корпуса изготовлены из алюминиевого сплава. Для герметизации стыка между корпусами проложено уплотнительное кольцо 4. В верхнем корпусе 7 смонтировано выключающее устройство, состоящее из тяги 10 с запрессованной в нее рукояткой, ограничителя 8 тяги и пробки 6 с уплотнительным кольцом.

Тяга 10 в верхнем корпусе 7 уплотняется резиновым кольцом 9. В верхнем корпусе 7 находится также обойма 11 с уплотнительным кольцом 12, удерживаемая упорным кольцом 13. Между дном нижнего корпуса 2 и пробкой 6 установлен фитиль 3, растягиваемый пружиной 1. Фитиль закреплен на пружине 1 при помощи конца тяги 10 и пробки 14.

В заливном отверстии верхнего корпуса 7 установлена пробка с указателем уровня спирта. Сливное отверстие нижнего корпуса 2 заглушено пробкой 14 с уплотнительной шайбой 15. В верхнем корпусе 7 установлено также сопло 5 для выравнивания давления воздуха в нижнем корпусе при выключенном положении. Вместимость резервуара предохранителя 200см³.

При температуре окружающего воздуха выше 5°С предохранитель следует выключить. Для этого тяга 10 опускается в крайнее нижнее положение, поворачивается и фиксируется при помощи ограничителя 8 тяги. Пробка 6, сжимая расположенную внутри фитиля 3 пружину 1, входит в обойму 11 и отделяет нижний корпус 2, содержащий спирт, от пневмопривода, вследствие чего испарение спирта прекращается.

Принцип действия влагоотделителя с РДВ

Принцип работы устройства данного типа практически такой же, как и того, что описан выше. Горячий воздух проникает внутрь радиатора. В нем происходит его охлаждение и осушение. Следующий этап на пути воздушного потока – это спиральный канал, образуемый между корпусом отделителя и РДВ.

Внутри спирального канала происходит очистка воздуха от примесей масла и лишней жидкости. По окончании процедуры воздушный поток отправляется в пневмосистему. В это время конденсат с маслом скапливаются на дне корпуса, клапан открывается, и происходит выброс смеси.

У влагоотделителя с РДВ есть достоинство, заметно отличающее его от классического устройства. Главным отличием является улучшенный процесс удаления конденсата. В стандартном агрегате конденсат удаляется не до конца. Зимой остатки конденсата внутри системы способны привести к быстрому износу и поломке конструкции.

Во влагоотделителе с РДВ во время удаления конденсата проводится продувка, за счет чего удается полностью устранить всю скопившуюся жидкость. Именно поэтому подобные агрегаты считаются наиболее востребованными на рынке.

Воздушный фильтр КамАЗ

Воздушный фильтр, предназначенный для очистки поступающего в двигатель воздуха от пыли, сухого типа, двухступенчатый с инерционной решеткой, автоматическим отсосом пыли и сменным картонным филь­трующим элементом. Он состоит из корпуса 1, изготов­ленного из листовой стали, фильтрующего элемента, крышки 8. Герметичность корпуса (соединения крышки с корпусом) обеспечивает уплотнительное кольцо 5.

Крышка 8 крепится к корпусу с помощью четырех за­щелок 6.

Фильтрующий элемент состоит из наружного и внут­реннего кожухов, изготовленных из перфорированной стали и гофрированного фильтрующего картона 2. Осно­вание 9 фильтрующего элемента, соединяющее кожухи и фильтрующий картон, изготовлено из стали и залито пластизолем. Фильтрующий элемент плотно прижат к ос­нованию 14.

Воздух через колпак трубы воздухозаборника и вход­ной патрубок 4 попадает для предварительной очистки в первую ступень с инерционной решеткой. В результате резкого изменения направления потока воздуха в инер­ционной решетке крупные частицы пыли отделяются и под действием разрежения в патрубке 13, соединенного с эжектором отсоса пыли, выбрасываются с отработавшими газами в атмосферу. Очищенный предварительно в пер­вой ступени воздух поступает во вторую ступень со смен­ным картонным фильтрующим элементом для более тонкой очистки, где, проникая через поры картона, оставляет на его поверхности мелкие частицы пыли. Очищенный воздух через патрубок 15 и соединительные трубы посту­пает в коллекторы, распределяющие воздух по цилиндрам.

На левом впускном коллекторе установлен индика­тор, регистрирующий загрязненность воздушного фильтра. По мере засорения воздушного фильтра возрастает ве­личина разрежения во впускных коллекторах двигателя, вследствие чего индикатор срабатывает, сигнализируя о необходимости промывки или замены картонного филь­трующего элемента.

Устройство ТНВД КАМАЗ ЕВРО

Производство двигателей КАМАЗ ЕВРО-2 в России запретили в 2006 году, Европа еще раньше – в 1999 году. Это говорит о том, что есть много заинтересованных в покупке ТНВД КАМАЗ ЕВРО-2, еще тех, которые выпущены раньше. Устройство ТНВД КАМАЗ ЕВРО это очень интересующая тема для владельцев автомобиля КАМАЗ, ведь никто, как они знают, что система питания и система электрооборудования одни из тех систем, которые доставляют больше всего хлопот.

Устройство ТНВД  КАМАЗ 740

Реализация ТНВД КАМАЗ очень распространена в последнее время, да и покупателей, которые хотят купить ТНВД КАМАЗ, не мало.

Камские КАМАЗЫ ЕВРО-2 устроены таким образом, что предполагают установку ТНВД различных производителей. Как правило, на Камские Камазы Евро-2 устанавливают ТНВД 337.20 изготовленные компанией Bosch и отечественные. Отличаются ТНВД незначительно, а именно в точности дозировки топлива. И все же, если разобраться, то точность дозировки не самое главное, ведь проблем с отечественными ТНВД КАМАЗ гораздо меньше. Даже, если проследить за покупкой ТНВД КАМАЗ импортных и отечественных производителей, точно можно сказать, что водители с импортными ТНВД, переходят на ТНВД отечественные, а те водители, у которых отечественные ТНВД КАМАЗ, покупают только отечественные топливные насосы высокого давления. Наверное, у отечественных устройство ТНВД КАМАЗ ЕВРО немного проще, а чем проще конструкция, тем меньше проблем.

Если вы решились купить ТНВД КАМАЗ, то лучше всего обратиться к менеджеру по продаже автозапчастей, который с радостью вам подскажет все нюансы вопроса.

Причем, переход с бошевского на ярославский насос обычно случается не по причине плохого качества самого ТНВД. Все дело в том, что привод ТНВД КамАЗ Евро 2 изготовленный немцами не выдерживает наших условий эксплуатации – вырванные пластины стали чуть ли не обязательным атрибутом импортного узла. Встречались случаи, когда на одном и том же авто привод насоса меняли 5 раз в течение одного года

Обратите внимание на то, что работы по установке ТНВД КАМАЗ ЕВРО должны проводиться специалистами на специализированном предприятии. Вся проблема заключается в соблюдении технологии\, для чего потребуется соответствующее оборудование

Учтите, что пообещать «нормально» установить, и отрегулировать ТНВД КАМАЗ это еще не сделать, и не факт, что после установки ТНВД КАМАЗ на не специализированной СТО у вас не будет завышенный расход топлива.

Как выбрать ТНВД КАМАЗ ЕВРО лучше посоветовать с специалистами, ну и конечно же сравнить технические характеристики ТНВД КАМАЗ, где вы легко подберете необходимый ТНВД по типу двигателя.

Устройство ТНВД КАМАЗ Евро 21.     Топливный насос низкого давления

Принцип работы

В основу работы влагоотделителя лег физический процесс конденсации. Образующаяся в воздухе лишняя жидкость постепенно оседает на холодной поверхности корпуса и стакана агрегата, температура которой не превышает точку росы.

Включающийся в работу вентилятор обеспечивает движение воздушного потока, пропуская его через 2 теплообменных механизма. Они расположены на одной линии и соединены между собой последовательно. Внутри механизмов находится фреон, однако при необходимости можно заполнить их другим хладагентом.

Фреон поступает в длинную трубку небольшой толщины, где под давлением начинает охлаждаться. Впоследствии он попадает в теплообменное устройство, способствуя последующему охлаждению механизма.

Воздух в это время попадает в первый теплообменник, где отдает часть влаги, которая образует конденсат. Полученная в результате физической реакции жидкость стекает в стакан осушителя. Пока она испаряется хладагент попадает на регулятор давления, заставляя мембрану переместиться в верхнюю часть конструкции.

Слаженная работа системы приводит к открытию клапана, который отвечает за слив конденсата. В итоге накопившаяся смесь, включающая в составе воду и масла, выбрасывается в атмосферу через устройство вывода.

Регулятор частоты враще­ния коленчатого вала КамАЗ

Регулятор частоты враще­ния коленчатого вала всережимный прямого дей­ствия, изменяет количество подаваемого в цилиндр топ­лива в зависимости от на­грузки и тем самым поддерживает заданную частоту вращения.

Регулятор помещен в развале топливного насоса вы­сокого давления. На кулачковом валу насоса установ­лена ведущая шестерня 21 регулятора, вращение на ко­торую передается через резиновые сухари 22.

Ведомая шестерня выполнена как одно целое с дер­жавкой 9 грузов, установленной на двух шарикоподшип­никах. При вращении державки грузы 13, которые ка­чаются на осях 10, под действием центробежных сил рас­ходятся и через упорный подшипник 11 перемещают муфту 12.

Муфта упирается через упорную пяту в палец 14 рычага 32 регулятора и перемещает его. Рычаг 32 одним концом закреплен на оси 33, а другим соединен через штифт с рейкой топливного насоса. На оси 33 закреплен один конец и рычага 31, второй конец которого переме­щается до упора в регулировочный болт подачи топ­лива 24. Рычаг 32 передает усилие рычагу 31 через кор­ректор 15. Рычаг управления подачей топлива жестко связан с рычагом 20. К рычагам 20 и 31 присоединена пружина 26, а к рычагам 30 и 25 — стартовая пру­жина 28.

При работе регулятора на определенном режиме цен­тробежные силы грузов уравновешены усилием пружины. При увеличении частоты вращения коленчатого вала грузы регулятора, преодолевая сопротивление пру­жины 26, перемещают рычаг 32 регулятора с рейкой топ­ливного насоса — подача топлива уменьшается. При уменьшении частоты вращения коленчатого вала центро­бежная сила грузов уменьшается, и рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемещается в обратном направлении — подача топ­лива и частота вращения коленчатого вала увеличи­ваются.

Подача топлива выключается поворотом рычага 4 останова до упора в болт 6. Тогда рычаг 4, прео­долевая усилие пружины 16 (см. рис. 35), повернет за штифт 29 рычаги 32 и 31; рейка переместится до положе­ния полного выключения подачи топлива, а рычаг 4 упрется в ограничительный болт 6. При отпуска­нии рычаг останова под действием пружины 16 возвра­тится в положение «работа», а стартовая пружина 28 через рычаг 30 вернет рейку топливного насоса в необхо­димое для пуска положение максимальной подачи топ­лива.

Система питания двигателя воздухом КамАЗ

Система питания двигателя воздухом предназначена для забора воздуха из атмосферы, очистки от пыли и распределения его по цилиндрам. Она состоит из воздушного фильтра 8, воздухозаборника 6, трубы 3 воздухозаборника, колпака 1, патрубков и труб, соеди­няющих воздухозаборник с воздушным фильтром, впуск­ными коллекторами, патрубков и труб системы автомати­ческого отсоса пыли из воздушного фильтра.

Воздухозаборник 6 — гофрированный резиновый пат­рубок, внутрь которого вставлен нажимной диск, служа­щий опорой для распорной пружины. Последняя обес­печивает герметичность соединения воздухозаборника с трубой 3 воздухозаборника.

Как он устроен?

Конструкция влагоотделителя включает несколько ключевых элементов, к которым относят:

• Компрессор. Механизм, предназначенный для повышения показателя давления и сжатия поступающего воздуха. Изготавливают преимущественно из алюминия, обеспечивая высокую прочность.
• Радиатор. В него попадает сжатый компрессором воздух. Представляет собой механизм, обеспечивающий рассеивание тепла. Примечательно, что для предотвращения перегрева в радиаторе предусмотрена система охлаждения.
• Корпус, изготавливаемый из прочных материалов.
• Стакан, вместе с корпусом представляющий собой внутреннюю полость конструкции.
• Дефлектор. Особый механизм, используемый для увеличения показателя тяги момента в процессе эксплуатации транспорта.
• Фильтры. Способствуют очистке воздуха от пыли и мелких частиц. Конструкция фильтров состоит из уплотнительных колец, на которых происходит скапливание грязи.
• Клапан и пробка. Главная задача элементов – устранение скопившейся на внутренней части конструкции фильтра пыли.

Также конструкторы выделяют крыльчатку. Это вращающийся элемент с лопастями. Она обеспечивает закручивание воздушного потока.

Описание пневматической тормозной системы Камаз

В основе запуска и остановки пневматической тормозной системы лежит циркуляция сжатого воздуха. Он хранится в специальных цистернах. Циркуляция сжатого воздуха обеспечивается за счет работы компрессора.

Схема работы тормоза выглядит следующим образом:

• Из цистерна при условии повышенного давления в компрессор поступает определенное количество воздуха.
• После того как в действие приводится тормозная система, рабочий момент передается в тормозной кран, который повышает давление в камерах тормоза.
• Они приводятся в действие специальным рычагом, который является ключевым механизмом тормозной системы.
• Когда педаль тормоза опускается, то все детали возвращаются в первичное положение.

Резервный тормоз работает аналогичным образом. Необходимо каждые 4 месяца проводить ТО тормозной системы.

Возможные неисправности и их починка

В процессе эксплуатации транспортного средства нередко возникают различные неисправности в системах и конструкции в целом. Что касается влагоотделителя, то среди наиболее распространенных поломок или проблем выделяют:

1. Вытекание жидкости из резервуара, что приводит к нестабильной работе автоматики. Основная причина может крыться в деформации корпуса, возникновении на нем трещин или других дефектов.
2. Прекращение работы переключателя. Проблема возникает из-за износа элемента. Объясняется это тем, что переключатель всегда находится под воздействием пара.
3. Отображение неверных данных на измерителе уровня влажности. Неисправность вызвана повреждением прибора.
4. Нарушение теплового режима. Происходит из-за возникновения сбоев в работе автоматической системы.
5. Неспособность устройства справиться с поставленной задачей. Главная причина поломки – засорившиеся фильтры.

Любая из неисправностей требует незамедлительного ремонта. Если проигнорировать проблему, безопасность эксплуатации автомобиля может быть нарушена. Зачастую за ремонтом обращаются в специализированные сервисы, однако при желании починку можно выполнить своими руками.

Принцип действия влагоотделителя без РДВ

Для начала стоит отметить, что из компрессора в систему поступает очень горячий воздух. Чтобы добиться образования конденсата, необходимо эту температуру понизить.

Для понижения температуры в системе предусмотрен радиатор. Внутри этого устройства воздух постепенно охлаждается, за счет чего образуется влага. Принцип работы подразумевает задействование термодинамических процессов физики.

После охлаждения воздух попадает во влагоотделитель, где его встречают диски направляющего аппарата. В результате ударения воздуха о диски выделяется влага и масло, которые постепенно стекают вниз. Воздух, очищенный от лишних примесей, идет дальше, достигая пневматической системы.

В процессе движения транспортного средства и работы радиатора на дне корпуса устройства скапливается смесь из масла и воды, которую требуется удалить. Осуществляется процесс посредством открытия специального клапана сброса.

Примечательно, что устройства с радиатором дополнительно оборудую предохранительным клапаном. Он обеспечивает работу агрегата даже в том случае, если конденсат в радиаторе начнет застывать. Открытый предохранительный клапан приведет к его размораживанию и выводу из системы.

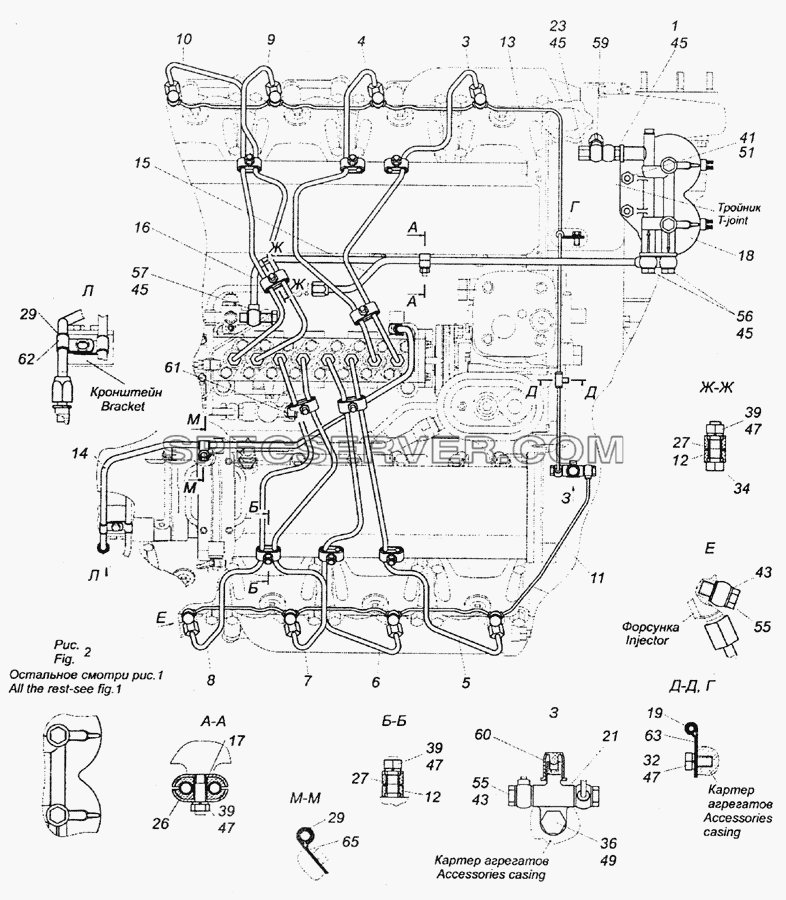

Форсунка КамАЗ

Форсунка закрытого типа с распылителем и гидрав­лически управляемой иглой. Все детали форсунки размещены в кор­пусе 6. К нижнему торцу корпуса гайкой 2 присоединены проставка 3 и корпус 1 распылителя, внутри которого находится игла 14. Кор­пус и игла распылителя состав­ляют прецизионную пару. Распы­литель имеет четыре сопловых от­верстия. Проставка 3 и корпус 1 зафиксированы относительно кор­пуса 6 штифтами 4. Пружина 13 одним концом упирается в штан­гу 5, передающую усилие от пру­жины к игле распылителя, а дру­гим — в набор регулировочных шайб 11.

Топливо к форсунке подводит­ся через штуцер 8, в котором размещен сетчатый фильтр 9.

Далее по каналам в корпу­се 6, проставке и корпусе распылителя топливо поступает в полость иглы и, отжимая последнюю, — в цилиндр.

Просочившееся через зазор между иглой и корпусом распылителя топливо отводится из форсунки через ка­налы в корпусе. Форсунки установлены в головке цилин­дров и закреплены скобой. Торец гайки распылителя уп­лотнен от прорыва газов медной гофрированной и сталь­ной шайбами. Уплотнительное кольцо 7 предохраняет полость между форсункой и головкой цилиндра от попа­дания пыли и воды.
