Предохранитель против замерзания камаз 4310

Схема подключения делителя

             Управление механизмом переключения передач дели­теля осуществляется пневмомеханиче­ской системой (рис.), которая состоит из редукционного клапана 4 давле­ния, крана 3 управления делителем, кла­пана 1 включения делителя и воздухопро­водов.

             Воздух из пневмопривода тормозной системы автомобиля под давлением 620… 750 кПа подается на вход редукционного клапана 4, на выходе из которого под­держивается постоянное давление 395… 445 кПа. Давление регулируется про­кладками, установленными на корпус пру­жины.

             Кран 3 управления делителем в зави­симости от положения золотника направ­ляет воздух, поступающий из редукцион­ного клапана, в одну из полостей под порш­нем воздухораспределителя 6 и переме­щает его золотник в одно из двух крайних положений, обеспечивая таким образом подачу воздуха в полость А или Б ци­линдра.

            Воздух из редукционного клапана 4 под поршень цилиндра поступает через клапан 1, который открывается в конце хода тол­кателя, т. е. при полностью выключенном сцеплении, упором 2, закрепленным на толкателе поршня пневмоусилителя привода сцепления.

            На рис.

переключатель находится в положении низшей передачи, шток крана 3 занимает верхнее положение, а сжатый воздух по верхнему трубопроводу подво­дится к воздухораспределителю 6 и пере­мещает золотник до конца влево, удержи­вая его в этом положении. При этом по­лость А силового цилиндра сообщается с подводящим трубопроводом, идущим от клапана 1 включения делителя, но сжа­тый воздух туда при включенном сцепле­нии не поступает.

Для подачи сжатого воздуха в полость А нужно нажать педаль сцепления. При этом упор, установленный на штоке привода сцепления, переместится и нажмет на шток клапана включения делителя.

На приведенном рисунке сжа­тый воздух поступает в полость А силового цилиндра и не сдвигает поршень из край­него правого положения, сохраняя в преж­нем положении рычаг валика переключе­ния передач и включенную низшую пере­дачу в делителе.

Для включения высшей передачи дели­теля необходимо перевести переключатель в верхнее положение и нажать педаль сцепления, тогда поршень силового ци­линдра переместится и продвинет рычаг с валиком и вилкой в другое фиксирован­ное положение.

Принцип работы

Сжатый воздух от компрессора через вывод 1 регулятора, фильтр 3, канал Д и обратный клапан 10 поступает к выводу 111 и далее в воздушные баллоны пневматического привода. Одновременно по каналу Г сжатый воздух проходит полость В под уравновешивающий поршень 9, на который воздействует пружина б. Выпускной клапан 4, соединяющий полость Е над разгрузочным поршнем 12 с окружающей средой через вывод П, открыт. Впускной клапан 11, через который сжатый воздух подводится из кольцевого канала в полость Е , под действием своей пружины закрыт так же, как и разгрузочный клапан 2.

схема

Такое состояние регулятора соответствует наполнению воздушных баллонов сжатым воздухом от компрессора. При достижении определенного давления в полости В поршень 9, преодолевая усилие пружины 6 , поднимается вверх. Клапан 4 под действием толкателя закрывается, впускной клапан 11 открывается, и сжатый воздух из кольцевого канала поступает в полость Е .

Под действием сжатого Воздуха разгрузочный поршень 12 перемещается, вниз, разгрузочный клапан 2 открывается, и сжатый воздух из компрессора через вывод 4 выходит в окружающую среду вместе со скопившимся в полости Ж конденсатом. При этом давление в кольцевом канале падает и обратный клапан 10 закрывается. В результате этого компрессор работает в разгрузочном режиме без противодавления.

регулировка давления в системе

При падении давления в выводе 3 и полости В до определенного значения поршень 9 под действием пружины б перемещается вниз, Впускной клапан 11 закрывается, а выпускной клапан 4 открывается, сообщая полость В с окружающей средой через вывод 11. Разгрузочный поршень 12 под действием пружины поднимается вверх, клапан 2 под действием своей пружины закрывается, и компрессор снова нагнетает сжатый воздух в баллоны.

Разгрузочный клапан 2, кроме того, работает как предохранительный клапан. Если регулятор не срабатывает при давлении 0,8 МПа (8,0 КГС/СМЗ>, то при давлении 1,0 1,35 МПа (10 13,5 кгс/см?) клапан откроется, преодолев сопротивление своей пружины и пружины поршня 12. Давление открытия клапана 2 регулируют изменением числа шайб под пружиной.

вывод для подкачки шин

Регулятор давления имеет клапан отбора воздуха , например, для накачивания шин, закрытый колпачком 15. При навинчивании штуцера шланга для накачивания шин клапан утапливается, открывая доступ сжатому воздуху в шланг и перекрывая проход сжатого воздуха к выводу 11. Перед накачиванием шин давление в воз душных баллонах следует понизить до давления, соответствующего включению регулятора, так как во время разгрузочного режима работы компрессора отбор воздуха невозможен.

Неисправности регулятора

Основные неисправности регулятора это изнашивание резиновых уплотнителей, манжет, колец.

фильтр регулятора

Устройство автомобиля

2.12. Приборы тормозного пневмопривода. Аппараты подготовки и хранения сжатого воздуха

В пневматических приводах рабочим телом является воздух, сжатие которого производится компрессором.

Компрессор (рис. 163) — двухцилиндровый поршневого типа установлен на переднем торце задней крышки блока картера, имеет шестеренчатый привод. Воздух в компрессор через пластинчатые впускные клапаны поступает из воздухоочистителя, а сжатый воздух вытесняется в пневмосистему через пластинчатые нагнетательные клапаны, расположенные в головке цилиндров компрессора.

Рис. 163. Компрессор пневмосистемы атомобилей марки «КамАЗ»: 1 — коленчатый вал; 2 — гайка крепления зубчатого колеса; 3 — уплотнитель; 4 — зубчатое колесо привода; 5 — маслосъемное кольцо; 6 — компрессионное кольцо; 7 — поршень; 8 — головка цилиндров; 9 — штуцер; 10 — крышка

Регулятор давления сжатого воздуха (рис. 164), поступающего от компрессора. При возрастании давления до 0,75 МПа регулятор сообщает пневмоцилиндры с окружающей средой и подача воздуха прекращается, а при падении давления до 0,65 МПа сжатый воздух вновь поступает в пневмосистему. При давлении в системе менее 0,7 МПа воздух из компрессора поступает в регулятор, проходя через фильтр в кольцевой канал и через обратный клапан в пневмосистему. Часть воздуха одновременно поступает в подпоршневую полость следящего поршня.

Рис. 164. Регулятор давления: а — конструкция; 6 — схема работы при давлении в системе менее 700 кПа; в — схема работы при давлении в системе 700—750 кПа; 1 и 8 — выводы в окружающую среду; 2 — разгрузочный клапан; 3 — вывод от компрессора; 4 — фильтр; 5 — пробка канала отбора воздуха; 6 — выпускной клапан; 7 — уравновешивающая пружина; 9 — следящий поршень; 10 — обратный клапан; 11 — вывод в пневмосистему; 12 — впускной клапан; 13 — разгрузочный поршень; 14 — седло разгрузочного клапана; 15 — клапан для накачивания шин; 16 — колпачок; А — полость под следящим поршнем; Б — полость над разгрузочным поршнем; а и в — каналы; б — кольцевой канал

В случае повышения давления в пневмосистеме, а следовательно, и в полости под следящим поршнем до 0,75 МПа следящий поршень поднимается, преодолевая сопротивление своей пружины. Выпускной клапан закрывается, впускной клапан открывается, и воздух из полости под следящим поршнем поступает в полость над разгрузочным поршнем. При этом разгрузочный поршень перемещается вниз, разгрузочный клапан открывается, и сжатый воздух через вывод выходит в окружающую среду.

В случае выхода из строя регулятора давление на выводе от компрессора возрастает, и разгрузочный клапан срабатывает как предохранительный, открываясь при давлении 1 МПа, преодолевая при этом суммарное сопротивление своей пружины и пружины разгрузочного поршня.

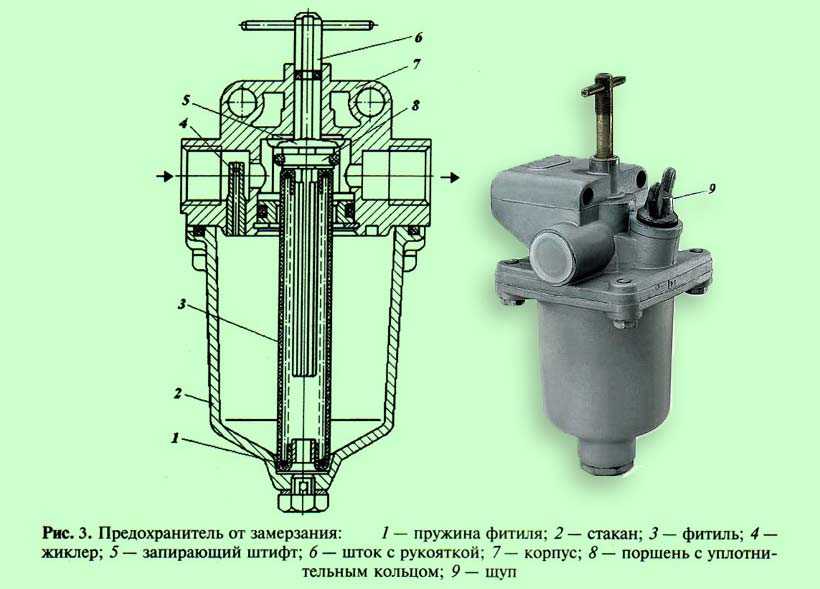

Предохранитель от замерзания испарительного типа (рис. 165) служит для зашиты трубопроводов и приборов пневмопривода от замерзания конденсата. В стакан заливается 200—1000 см3 этилового спирта.

Рис. 165. Предохранитель от замерзания: 1 — пружина фитиля; 2 — стакан; 3 — фитиль; 4 и 9 — уплотнительные кольца; 5 — жиклер; 6 — пробка с уплотнительным кольцом; 7 — крышка; 8 — запирающий штифт; 10 — шток с рукояткой

С помощью штока с рукояткой предохранитель может быть подключен к пневмосистеме при температуре ниже 5 °С или отключен при температуре выше 5 °С. Во включенном состоянии рукоятка со штоком находится в верхнем положении, при котором уплотнительное устройство выведено из нижнего гнезда, пружина фитиля растягивает его, и часть его выходит в воздушный канал. Проходящий воздух насыщается парами этилового спирта и образует конденсат с низкой температурой замерзания. При опускании штока фитиль утапливается, а уплотнитель садится в гнездо и разобщает резервуар предохранителя с воздушным каналом. Жиклер выравнивает давление в магистрали и корпусе.

Ресиверы, хранящие запас сжатого воздуха, изготовляются сваркой из листа. Их объем обычно 20—100 л. На автомобиле установлено шесть ресиверов емкостью 20 и 40 л, в которых содержится 180 м3 сжатого воздуха.

Каков принцип действия предохранителя от замерзания

• Главная
• Запчасти
  • __/catalog/__

• __/catalog/tehinfo/__

• __/catalog/tehinfo/rukovodstvokamaz/__

• __/catalog/tehinfo/rukovodstvokamaz/tormoz-kamaz/__

• __/catalog/tehinfo/rukovodstvokamaz/tormoz-kamaz/privod-tormoz/__

• __/catalog/tehinfo/rukovodstvokamaz/tormoz-kamaz/privod-tormoz/pribory-privoda/__

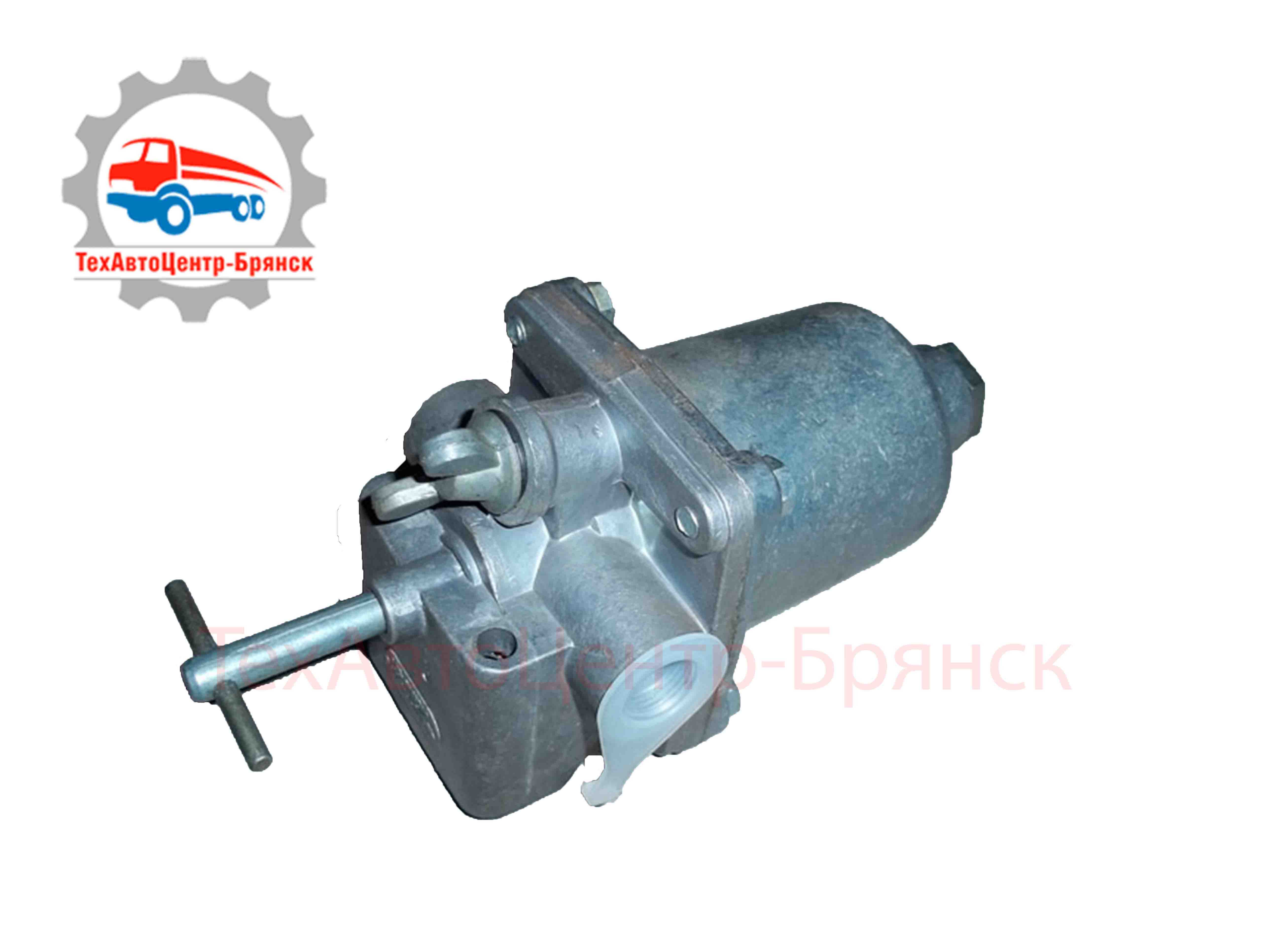

Предохранитель от замерзания предназначен для предотвращения замерзания конденсата в трубопроводах и приборах пневматического тормозного привода.

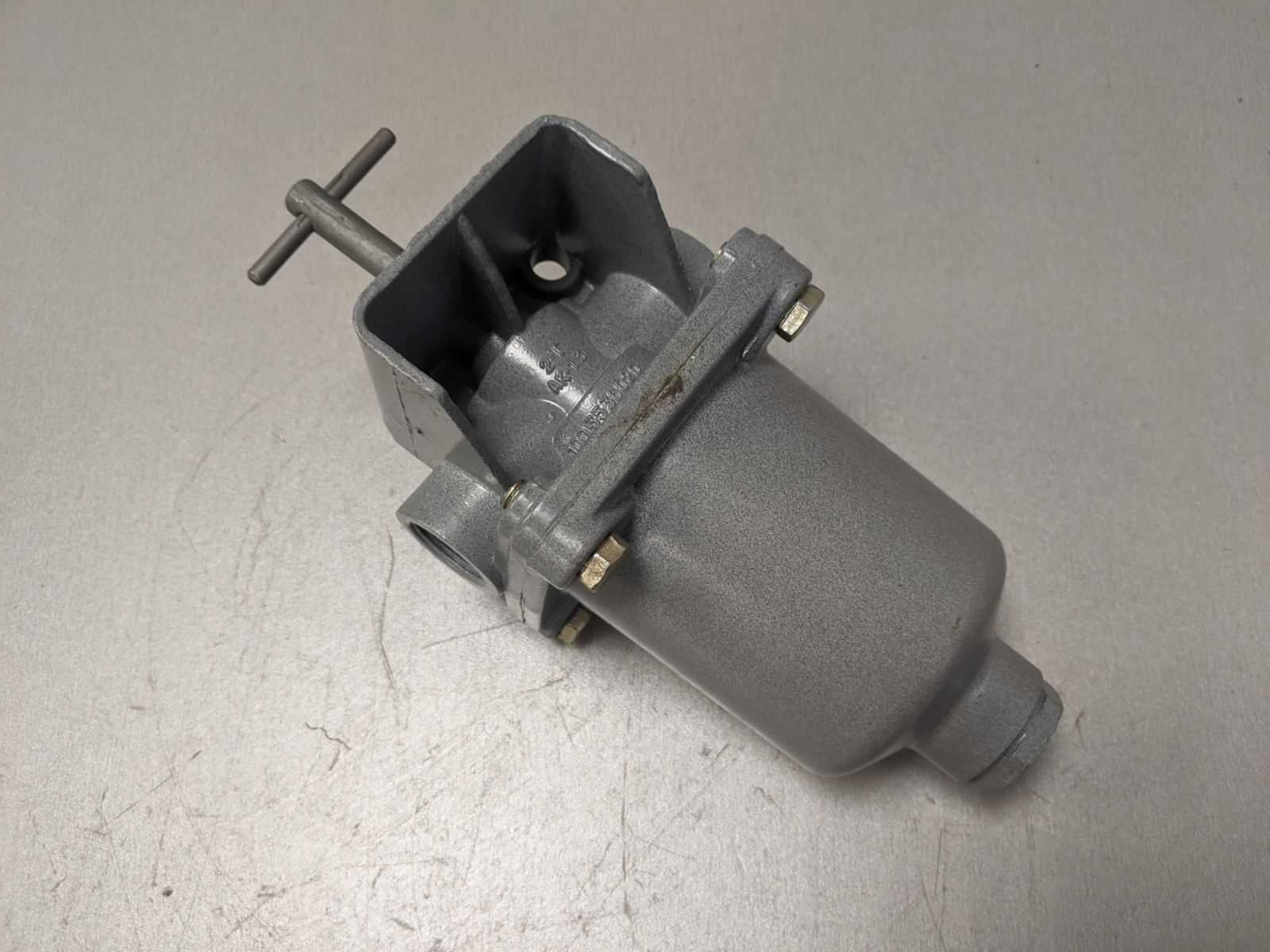

Предохранитель от замерзания на правом лонжероне автомобиля за регулятором давления в вертикальном положении и крепится двумя болтами.

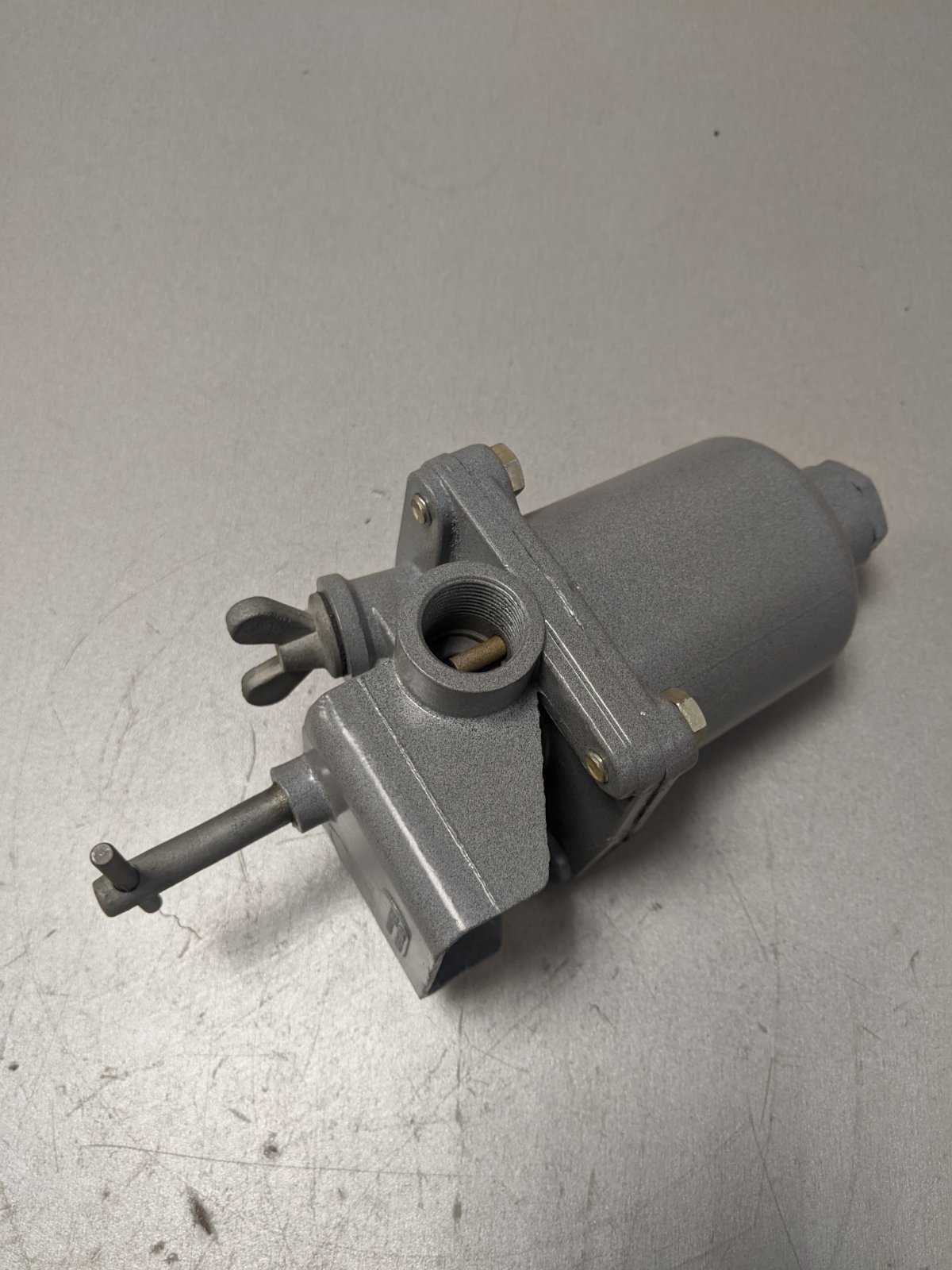

Устройство предохранителя показано на рис.297. Нижний корпус 2 предохранителя четырьмя болтами соединен с верхним корпусом 7. Оба корпуса изготовлены из алюминиевого сплава. Для герметизации стыка между корпусами проложено уплотнительное кольцо 4. В верхнем корпусе 7 смонтировано выключающее устройство, состоящее из тяги 10 с запрессованной в нее рукояткой, ограничителя 8 тяги и пробки 6 с уплотнительным кольцом. Тяга 10 в верхнем корпусе 7 уплотняется резиновым кольцом 9. В верхнем корпусе 7 находится также обойма 11 с уплотнительным кольцом 12, удерживаемая упорным кольцом 13. Между дном нижнего корпуса 2 и пробкой 6 установлен фитиль 3, растягиваемый пружиной 1. Фитиль закреплен на пружине 1 при помощи конца тяги 10 и пробки 14.

Рис. 297. Предохранитель от замерзания: 1 — пружина; 2 -корпус нижний; 3 — фитиль; 4,9,12 — кольца уплотнительные: 5 — сопло; 6 — пробка с уплотнительным кольцом; 7 — корпус верхний; 8 — ограничитель тяги; 10 — тяга; 11 — обойма; 13 — кольцо упорное; 14 — пробка; 15 — шайба уплотнительная

В заливном отверстии верхнего корпуса 7 установлена пробка с указателем уровня спирта. Сливное отверстие нижнего корпуса 2 заглушено пробкой 14 с уплотнительной шайбой 15. В верхнем корпусе 7 установлено также сопло 5 для выравнивания давления воздуха в нижнем корпусе при выключенном положении. Вместимость резервуара предохранителя 200 cm3.

Когда рукоятка тяги 10 находится в верхнем положении, воздух, нагнетаемый компрессором, проходит мимо фитиля 3 и уносит с собой спирт, который отбирает из воздуха влагу и превращает ее в незамерзающий конденсат.

При температуре окружающего воздуха выше 5°С предохранитель от замерзания следует выключить. Для этого тяга 10 опускается в крайнее нижнее положение, поворачивается и фиксируется при помощи ограничителя 8 тяги. Пробка 6, сжимая расположенную внутри фитиля 3 пружину 1, входит в обойму 11 и отделяет нижний корпус 2, содержащий спирт, от пневмопривода, вследствие чего испарение спирта прекращается.

• Правообладателям
• Политика конфиденциальности

Как предохранитель от замерзания на Камазе обеспечивает защиту системы охлаждения

Принцип работы предохранителя от замерзания основан на том, что он содержит специальные добавки, которые понижают точку замерзания охлаждающей жидкости. Обычно это этиленгликольные компоненты, которые снижают температуру замерзания до -40 градусов Цельсия или ниже. Это позволяет предохранителю от замерзания эффективно защищать систему охлаждения Камаза в самых суровых морозы.

Предохранитель от замерзания на Камазе не только защищает систему охлаждения от замерзания, но и выполняет еще несколько важных функций. Он предотвращает коррозию и образование накипи в системе охлаждения, а также смазывает и защищает уплотнительные элементы. Благодаря этому, предохранитель от замерзания продлевает срок службы двигателя Камаза и улучшает его работу в условиях холодного климата.

Важно отметить, что подбор предохранителя от замерзания на Камазе должен осуществляться с учетом спецификаций, рекомендованных производителем. Кроме того, регулярная проверка уровня охлаждающей жидкости и ее состояния является необходимым условием для надежной работы системы охлаждения Камаза

В случае обнаружения проблем, следует немедленно заменить предохранитель от замерзания и проконтролировать состояние системы охлаждения.

Обслуживание регулятора давления

Заключается в периодической проверке его работы и очистке фильтра (при сезонном обслуживании). Замене резиновых уплотнителей клапанов (ремкомплект). Регулировка давления.

Если пределы регулируемого давления воздуха в пневматической системе не соответствуют 0,65 0,8 МПа (6,5 8,0 кгс/см), (: помощью регулировочного болта следует отрегулировать давление до нужных ‚пределов. Для того чтобы вынуть фильтр, надо вывернуть нижнюю крышку 1 . После этого нужно промыть фильтр в бензине и очистить внутренние полости регулятора и крышки.

СМОТРИТЕ ВИДЕО

Любой узел или механизм автомобиля, будь то двигатель, трансмиссия, компрессорная система или всего лишь ПГУ КамАЗ имеет свои особенности, определенный принцип работы, достоинства и недостатки. Обычно, подробная информация нужна тем, от кого этого требует профессиональная деятельность. Для чего лично вам может понадобиться описание двухцилиндрового компрессора 5320-3509015 для КамАЗов, мы даже не будем пробовать угадать, но само описание в ваше распоряжение представим.

По типу действия, данное устройство относится к поршневым непрямоточным компрессорам одноступенчатого сжатия. Стандартная схема установки – на задней крышке блока, точнее на ее переднем торце. В действие приводится посредством шестеренчатого привода от блока шестерен распределения. На компрессор КамАЗ двухцилиндровый устанавливаются алюминиевые поршни с плавающими пальцами. Чтобы исключить возможность осевого перемещения пальцев применяются стопорные кольца, при помощи которых происходит фиксация пальцев в бобышках поршня.

Чтобы обеспечить доступ воздуха в цилиндры компрессора из впускного коллектора двигателя используются впускные клапаны пластинчатого типа. Сжимаемый поршнями воздух через такие же пластинчатые, но уже нагнетательные клапаны, которые находятся в головке цилиндров, вытесняется в пневмосистему.

Охлаждение блока и головки происходит при помощи жидкости, которая подается из основной системы охлаждения мотора. Конструкционно компрессор КамАЗ двухцилиндровый рассчитан на автоматическую смазку трущихся поверхностей. Масло для смазки подается из магистрали двигателя – сначала к заднему торцу коленвала компрессора, а потом через уплотнитель по каналам к шатунным подшипникам. Смазка коренных шарикоподшипников, стенок цилиндров и поршневых пальцев проводится разбрызгиванием.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Как происходит активация предохранителя от замерзания на Камазе

Предохранитель от замерзания на Камазе активируется автоматически при определенных условиях, чтобы защитить двигатель от повреждений, которые могут возникнуть из-за низких температур.

Принцип работы предохранителя от замерзания основан на использовании обмотки подогрева, которая расположена вокруг впускного коллектора или под масляным фильтром. Когда температура охлаждающей жидкости достигает определенного нижнего порога, предохранитель включается и начинает подавать ток на обмотку подогрева.

Ток, пропускаемый через обмотку подогрева, создает тепло, которое передается на охлаждающую жидкость или масло. Это позволяет предотвратить замерзание охлаждающей жидкости или масла и обеспечить нормальную работу двигателя в холодные периоды.

Предохранитель от замерзания на Камазе имеет также встроенный датчик температуры, который контролирует текущую температуру охлаждающей жидкости или масла. Если температура поднимается выше заданного порога, предохранитель автоматически отключается, чтобы не перегревалась система.

Важно отметить, что предохранитель от замерзания на Камазе работает автономно и не требует вмешательства водителя. Он активируется и отключается автоматически в зависимости от температуры окружающей среды и состояния двигателя

Применение предохранителя от замерзания на Камазе является необходимым в условиях низких температур, чтобы обеспечить нормальную работу двигателя и предотвратить его повреждения. Это важный элемент системы охлаждения и смазки двигателя, который повышает надежность и долговечность автомобиля.
