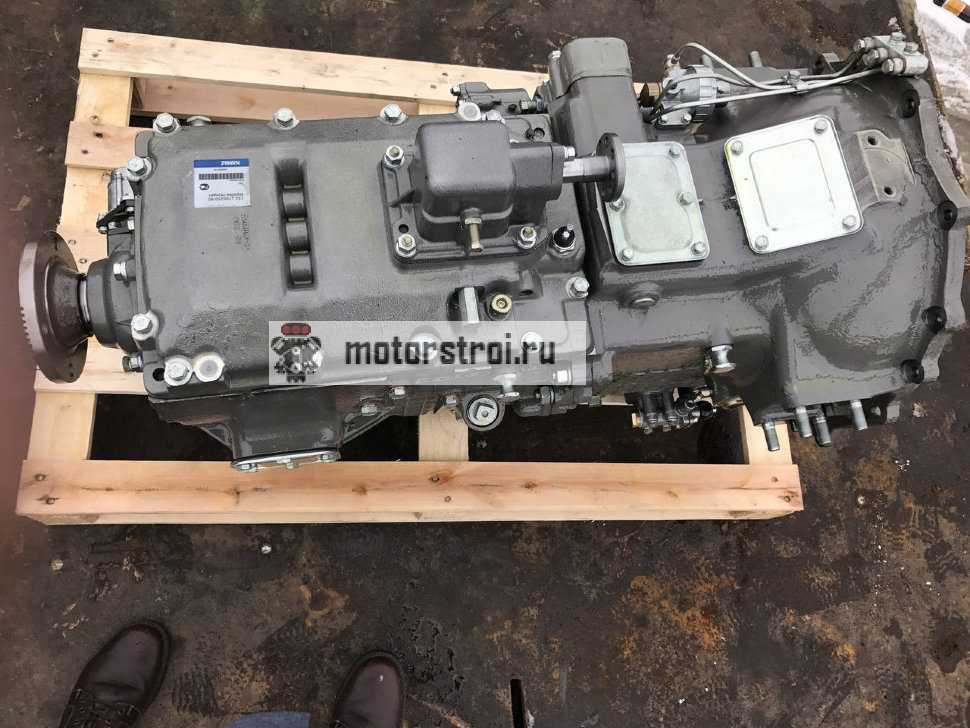

Кпп с делителем на камазе: устройство и принципы использования

Подготовка к использованию делителя передач

Перед началом использования делителя передач на КамАЗе следует выполнить несколько подготовительных действий:

1. Ознакомьтесь с руководством по эксплуатации вашей модели КамАЗа. Узнайте, имеет ли ваш автомобиль делитель передач, и каким образом он активируется и используется.

2. Проверьте состояние трансмиссии и делителя передач. Убедитесь, что они находятся в исправном состоянии и не требуют ремонта или замены.

3. Подготовьтесь к смене передач в соответствии с условиями дороги и нагрузкой. Оцените требования к мощности и крутящему моменту, чтобы выбрать наиболее подходящую передачу.

Таблица: неисправности коробки передач КамАЗ

Неисправность	Причина	Как устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетом	Неполное выключение сцепления (сцепление ведет)	Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетом	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки	Заменить синхронизаторы
Большое усилие на рычаге переключения передач	Загрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки.	Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителе	Износ конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя.	Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходу	Неполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов.	Устранить неисправности, заменить изношенные детали.
Передачи не включаются	Разрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов.	Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителя	Заедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем.	Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передач	Износ или поломка зубьев шестерен. Разрушение подшипников.	Заменить неисправные детали.
Течь масла из коробки передач	Износ манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям.	Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

• 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
• 10 – отсутствует давление воздуха на главный клапан
• 13 – короткое замыкание в цепи подключения КОМ
• 21 – произошло быстрое замыкание сцепления
• 27 – нет сигнала в шину CAN
• 35 – неисправность выхода клапана Y3 (передний делитель)
• 63 – неполадка при отключении КОМ

MAN TGA КПП: особенности КПП и схема переключения

Основной моделью компании MAN является тягач TGA, ставший основой для новой серии MAN TGH. Кстати, маркировка автомобилей MAN присваивается тягачу в зависимости от его грузоподъемности. Есть такие серии:

ТГМ, ТГЛ;

ТГА — базовая модель;

TGS TGX — тяжеловесы; ТГМ – среднетоннажный; ТГЛ — малотоннажный.

Тракторы этой серии в основном оснащаются шестицилиндровыми двигателями собственного производства объемом от 10,5 до 12,8 литров, мощность которых может варьироваться от 310 до 530 лошадиных сил в зависимости от комплектации машины.

Эти двигатели могут работать в паре с 12-ступенчатой ​​автоматической коробкой передач, 16-ступенчатой ​​механической коробкой передач ZF ComfortShift с гидростатической системой переключения ServoShift (HGS), 16-ступенчатой ​​механической коробкой передач ZF 16 S NEW ECOSPLIT и так далее. В качестве примера возьмем инструкцию ZF 16 S. NEW ECOSPLIT рассмотрим основные функции и схему переключения.

Особенности МКПП автомобиля MAN TGA ZF 16 S NEW ECOSPLIT

Итак, коробка передач MAN TGA ZF 16 S NEW ECOSPLIT в зависимости от комплектации бывает трех типов:

• Коробка передач с НМВ (механизм отбора мощности от двигателя внутреннего сгорания) и интардер (гидродинамический безызносный ретардер с интенсивным теплообменом);
• Коробка передач с интардером (гидродинамический безызносный ретардер с интенсивным теплообменом);
• Коробка передач без интардера.

Наиболее важные общие компоненты во всех трех типах коробок передач MAN TGA Коробки передач ZF 16 S NEW ECOSPLIT:

Коробка передач MAN TGA: схема переключения

На первый взгляд базовая схема коробки передач MAN может показаться довольно сложной, так как она имеет шестнадцать передач переднего хода и две передачи заднего хода. Но это только на первый взгляд. Привыкнуть к вождению такой коробки можно очень быстро. Изучив все нюансы и функции, можно оценить множество преимуществ.

КАК ПОЛЬЗОВАТЬСЯ ДЕЛИТЕЛЕМ НА ГРУЖЕНОМ КАМАЗЕ

На груженом автомобиле тут переключаемся по другому порядку. Для того чтобы тронуться с места на груженом автомобиле включаем 1 Н скорость. Трогаемся с места и и включаем 2 Н скорость, разгоняем автомобиль и включаем 3 Н скорость, далее разгоняем автомобиль и включаем 4 Н скорость. а вот теперь делаем разгон и включаем флажок на повышенную 4 В. После разгона включаем 5 Н скорость набираем и переводим флажок на повышенную пятую 5 В это самая высшая передача для длительной поездки на ровной дороге. Вы поймете как переключать передачи на камазе с делителем.

С 1 скорости по 4 пониженную можно разгоняться на груженом автомобиле без делителя. но потом двигателю будет тяжело и необходимо переключать делитель помогать двигателю делать разгон.

Если вы застряли в грязи. лучше не пользоваться делителем. а только на пониженных передачах пробовать выезжать из канавы. Так как при сильных нагрузках можно порвать делитель. он на такие нагрузки не рассчитан.

В целях экономии солярки на автомобиле камаз с делителем можно разгоняться на пустом на повышенных передачах. На пустом КАМАЗЕ не будет такой нагрузки и двигатель спокойно будет набирать обороты. Вот и теперь вы научились пользоваться делителем и получили ответ на вопрос как переключать передачи на камазе с делителем, всем удачи.

Контроль уровня масла

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Описание используемых коробок

Схема переключения передач напрямую зависит от типа установленной на автомобиле КамАЗ трансмиссии. Большинство используемых машин применяют коробку на пять скоростей вперед и одна назад, это модель с индексом 14. Механизм актуален в случае, если не требуется буксировать прицеп, или перевозимый груз весит менее 10т.

Техника, используемая для перевозки больших грузов, или участвующая в составе автопоездов, использует трансмиссию с маркировкой 15. В этом случае нужен навык, как управлять КамАЗом самосвалом, поскольку в состав коробки входит редуктор. Это та же трансмиссия 14 с пятью передними и одной задней передачей. Делитель, если надо, включает скорости пониженного диапазона, как следствие, у автомобиля появляется в два раза больше передач.

Применяемая коробка с индексом 16, с восемью ступенями механического типа. Предусмотрен редуктор на четыре ступени и пониженная передача. Так же устанавливаются коробки ZF, которые оснащены девятью передачами и вспомогательной понижающей ступенью.

Не зависимо от модели трансмиссии, коробки механического типа, управление ведётся при помощи педали сцепления. Переключение проходит поэтапно, с учетом низшего и высшего режимов. За переключение режимов отвечает рычаг на ручке кулисы. При создании, учтено, что КамАЗ это тяжёлый автомобиль, в нагруженном состоянии нуждающийся в снижении усилия. И наоборот, если ездить с пустым кузовом, это не приведёт к перегреву и расходу топлива.

Принцип работы и схема переключения КПП Камаз

В этот автомобиль устанавливается 5-ти ступенчатая коробка передач. Способ переключения не стандартный, по сравнению коробками легковых авто.

В — верхняя передача, на языке водителей — повышенная. Н — нижняя передача, на языке водителей — пониженная.

1Н-2Н-3Н-4Н-4В-5Н-5В.

Чтобы перейти на повышенную с пониженной или наоборот, выжимаем полностью сцепление, ждем 1 секунду и поднимаем, или опускаем рычаг переключения, в зависимости куда хотим переключиться.

Экономичный режим управления:

Условия трассы	Что следует делать
В случае разгона по ровной горизонтальной трассе.	Нужно следить, чтобы частота вращения коленвала не превышала 2300 оборотов в минуту в отношении промежуточных скоростей. При последующих переключениях скоростей частоты должны падать до 2000 оборотов в минуту.
При быстром движении по скоростной магистрали.	Следует активировать повышенную передачу. При этом вал КПП не должен иметь частоту вращения более 2200 об/мин.
В случае плохих дорожных условий или подъема вверх.	Частота вращения должна соответствовать номинальному значению, а в результате переключений — снижаться до 2000 об/мин.
При разгоне автомобиля под уклоном вниз по хорошему дорожному покрытию.	Нужно следить, чтобы частота, с которой вращается вал, не превышала 2000 об/мин.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
2. Снимают ПГУ.
3. Демонтируют крепления стартера.
4. Отсоединяют трубку, которая идет к понижающему редуктору.
5. Демонтируют рычаг переключения передач.
6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
7. Откручивают гайки задней траверсы и снимают ее.
8. Демонтируют распорную тягу.
9. Откручивают болты крепежа кронштейна системы выпуска.
10. Подсоединяют таль к болтам и натягивают его.
11. Отвинчивают гайки крепежа к боковым подушкам мотора.
12. Откручивают болты, которые фиксируют КПП к ДВС.
13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Управление при подъёме на склон

Заезд на склон, сопровождается переключением коробки на пониженный режим (Н). Это заставляет трансмиссию работать с большей отдачей и легче преодолеть препятствие.

• При подъёме на тяжёлой технике, переключение с первой на вторую передачу проводится с использованием метода двойного нажатия сцепления;
• Чтобы обеспечить работу силовой установки, выжимают педаль газа для предотвращения перебоя в подаче топлива;
• Показания оборотов коленчатого вала не падают ниже отметки 2000мин-1, иначе силовая установка перегреется и прекратит работу.

Выбор правильного режима переключения передач, аспект нормальной эксплуатации авто, от которого зависит работоспособность силовой установки, а так же узлов и механизмов агрегата.

Старт

Что бы знать, как правильно управлять КамАЗ самосвал, разбираются в схеме переключения передач. Как и в стандартном варианте, манипуляции проходят с применением педали сцепления.

Этапы переключения:

• 1-я передача, повышенный режим (В);
• 2-я передача, повышенный режим (В);
• 3-я передача, повышенный режим (В);
• Переход на 2-ю пониженную (Н) ступень и переключение на 4-ю передачу;
• Переход на первичную ступень (В), передача остаётся 4-я;
• Переход на пониженную ступень (Н), включение 5-й передачи;
• Возвращение на повышенную ступень (В), остаёмся на 5-й передаче.

КамАЗ:

Главная особенность начала движения на КамАЗ, плавный старт и набор скорости с использованием пониженных передач. В случае, когда самосвал сильно загружен, или движение проходит в сложных условиях, первые 4-ре передачи желательно переключать в пониженном режиме (Н), после перейти на 4-ю повышенную передачу, затем пониженную 5-ю (Н) и после на 5-ю повышенную (В). Манипуляции проводятся при достижении необходимых оборотов коленчатого вала. Непосредственно при старте на 1-й передаче, обороты вала достигают 7000мин-1, переход на 2-ю передачу делается при достижении 3000мин-1 оборотов. Правильно выбранный режим экономит топливо и минимально изнашивает силовую установку.

Инструкция

Теперь предлагаем узнать, как осуществлять запуск и в какой последовательности правильно включать передачи на камазовской коробке. В этом процессе есть определенные особенности, и процедура переключения скоростей отличается от легковых автомобилей.

Начало движения

Необходимо знать, как переключать скорости на КамАЗе. Начало движения на КамАЗе должно производиться на пониженной скорости

Обратите внимание — при трогании с места переключение передачи осуществляется при отключенном сцеплении. В камазовских коробках схема переключения осуществляется в несколько этапов, это связано с особенностями увеличения и понижения скоростей

Как включаются скорости на КамАЗе:

1. Грузовик может быстро ехать по разным видам дорог, но на первом этапе, в соответствии со схемой, рекомендуется начинать движение на передаче 1В.
2. После этого производится включение передачи 2В.
3. На завершающем этапе трогания с места включается скорость 3В.

В соответствии с такой схемой движения, трогание с места производится на пониженной скорости. То есть рычаг переключения на коробке не нужно трогать вплоть до четвертой передачи. Для начала движения нужно увеличить частоту вращения коленвала примерно до семи тысяч оборотов (автор видео-урока о том, как переключаются скорости на КамАЗе — Никита Вагин).

Переключение скоростей

Теперь расскажем, как переключается КПП на КамАЗе, когда машина тронулась с места. Когда автомобиль разгонится, порядок переключения передач на КамАЗе следующий — 4Н-4В-5Н. Для активации второй скорости надо, чтобы частота вращения коленвала увеличилась до трех тысяч оборотов по тахометру. Учтите, что работа коленчатого вала играет основную роль. При правильном переключении скоростей вы сможете добиться экономии расхода горючего. При этом будет достигнута максимально экономичная работа мотора без простоев.

Задний ход

Что касается заднего хода, то в соответствии со схемой для его активации необходимо установить переключатель в нижнее левое положение. Активация задней передачи не допускается во время движения. Чтобы включить задний ход, полностью остановите автомобиль, после чего выполняйте маневр.

Описание используемых коробок

Схема переключения передач напрямую зависит от типа установленной на автомобиле КамАЗ трансмиссии. Большинство используемых машин применяют коробку на пять скоростей вперед и одна назад, это модель с индексом 14. Механизм актуален в случае, если не требуется буксировать прицеп, или перевозимый груз весит менее 10т.

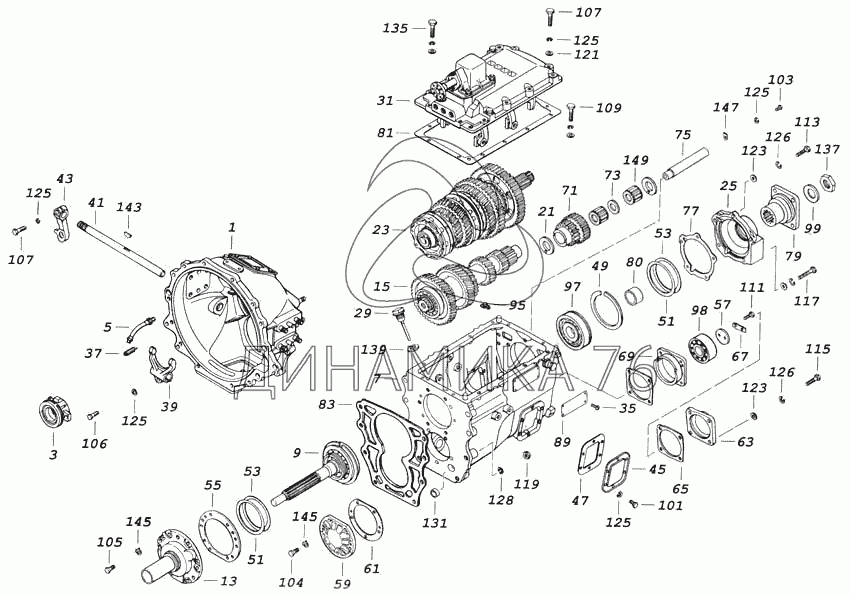

Коробка КамАЗ-14:

Техника, используемая для перевозки больших грузов, или участвующая в составе автопоездов, использует трансмиссию с маркировкой 15. В этом случае нужен навык, как управлять КамАЗом самосвалом, поскольку в состав коробки входит редуктор. Это та же трансмиссия 14 с пятью передними и одной задней передачей. Делитель, если надо, включает скорости пониженного диапазона, как следствие, у автомобиля появляется в два раза больше передач.

Коробка передач КамАЗ-ZF:

Применяемая коробка с индексом 16, с восемью ступенями механического типа. Предусмотрен редуктор на четыре ступени и пониженная передача. Так же устанавливаются коробки ZF, которые оснащены девятью передачами и вспомогательной понижающей ступенью.

Не зависимо от модели трансмиссии, коробки механического типа, управление ведётся при помощи педали сцепления. Переключение проходит поэтапно, с учетом низшего и высшего режимов. За переключение режимов отвечает рычаг на ручке кулисы. При создании, учтено, что КамАЗ это тяжёлый автомобиль, в нагруженном состоянии нуждающийся в снижении усилия. И наоборот, если ездить с пустым кузовом, это не приведёт к перегреву и расходу топлива.

Среднее профессиональное образование а. П. Пехальский, И. А. Пехальский

Управление механизмом переключения передач делителя

бет 169/323 Дата 08.02.2022 өлшемі 6,04 Mb. #24999 түрі Учебник

  …           169         …
ustrojstvo-avtomobilej-2005 (1)

Управление механизмом переключения передач делителя. Управ­ление осуществляется пневмомеханической системой (рис. 12.8). Она состоит из редукционного клапана 2, крана управления дели­телем 8, клапана включения делителя б, воздухораспределителя 4 и воздухопроводов. Сжатый воздух из пневмосистемы тягача постоянно подводит­ся к редукционному клапану, который отрегулирован на давление 0,42 МПа (4,2 кгс/см2). Шток крана управления тросиком соеди­нен с переключателем 11, который установлен в рукоятке рычага переключения передач и, в зависимости от положения рычага, может находиться вверху или внизу. Для включения делителя необходимо нажать на педаль сцепле­ния. При этом упор переместится и нажмет на шток клапана вклю- rusaulomobife.ru Рис. 12.8. Схема управления делителем: 1 — контрольная лампа; 2 — редукционный клапан; 3 — силовой цилиндр; 4 — воздухораспределитель; 5 — датчик контрольной лампы; 6 — клапан включения передач делителя; 7 — упор; 8 — кран управления делителем передач; 9 и 10 — низшая и высшая передача в делителе соответственно; 11 — переключатель крана управления делителем чения делителя. Сжатый воздух поступит к воздухораспределите­лю в ту или другую полость силового цилиндра 3 в зависимости от положения золотника воздухораспределителя. В соответствии с этим включится низшая или высшая передача делителя. Муфты плавного включения передач и синхронизаторы Переключение передач при помощи прямозубых шестерен со­провождается ударами их зубьев, в результате шестерни быстро изнашиваются. Для облегчения переключения передач применя­ются муфты и синхронизаторы. Муфта плавного включения передач применяется на многих моделях автомобилей. Основными ее деталями являются сама муфта (см. рис. 12.1, поз. 77) и ступица. Муфта имеет кольце­вую проточку для вилки переключения передач и внутренний прямозубый зубчатый венец. Такие же зубчатые венцы имеют ступица и шестерни включаемых передач. Ступица устанавли­вается на шлицах вторичного вала и фиксируется пружинящим кольцом. rusautomobile.ru Для включения передачи муфту сдвигают в сторону включае­мой шестерни, и она входит в зацепление с боковым наружным зубчатым венцом. Однако, если в зацепление входят непосредственно шестерни, они от этого быстро изнашиваются и удары на себя воспринимают муфты. Это, в свою очередь, приводит к их ускоренному износу и затрудненному включению передач, особенно при движении авто­мобиля. Затрудненное включение передач объясняется тем, что при переключении передач выключают сцепление, и ведущий вал коробки передач вместе с промежуточным останавливаются, а вто­ричный вал, соединенный с ведущими колесами автомобиля, про­должает вращаться. В такой ситуации вращающаяся шестерня вхо­дит в зацепление с неподвижной, а это приводит к возникнове­нию ударов, повышенному шуму и в конечном счете к износу шестерен. Проблема решается установкой синхронизаторов. Достарыңызбен бөлісу:

  …           169         …

Правила безопасности при использовании делителя передач на КамАЗе

При использовании делителя передач на КамАЗе важно соблюдать следующие правила безопасности:

1. Не активируйте делитель передач во время движения на высокой скорости или при резком ускорении. Это может привести к повреждению трансмиссии.

2. Переключайтесь на подходящую подпередачу только после полного останова автомобиля. Не переключайтесь между подпередачами во время движения.

3. Следите за температурой трансмиссии. Использование делителя передач может повысить нагрузку на трансмиссию, поэтому регулярно проверяйте температуру и при необходимости снижайте нагрузку или дайте трансмиссии остыть.

Правильное использование делителя передач на КамАЗе позволит вам выбирать оптимальную передачу для различных условий движения, обеспечивая более эффективное управление и повышенную безопасность. Следуйте инструкциям производителя автомобиля и правилам безопасности, чтобы достичь наилучших результатов при использовании делителя передач на вашем КамАЗе.

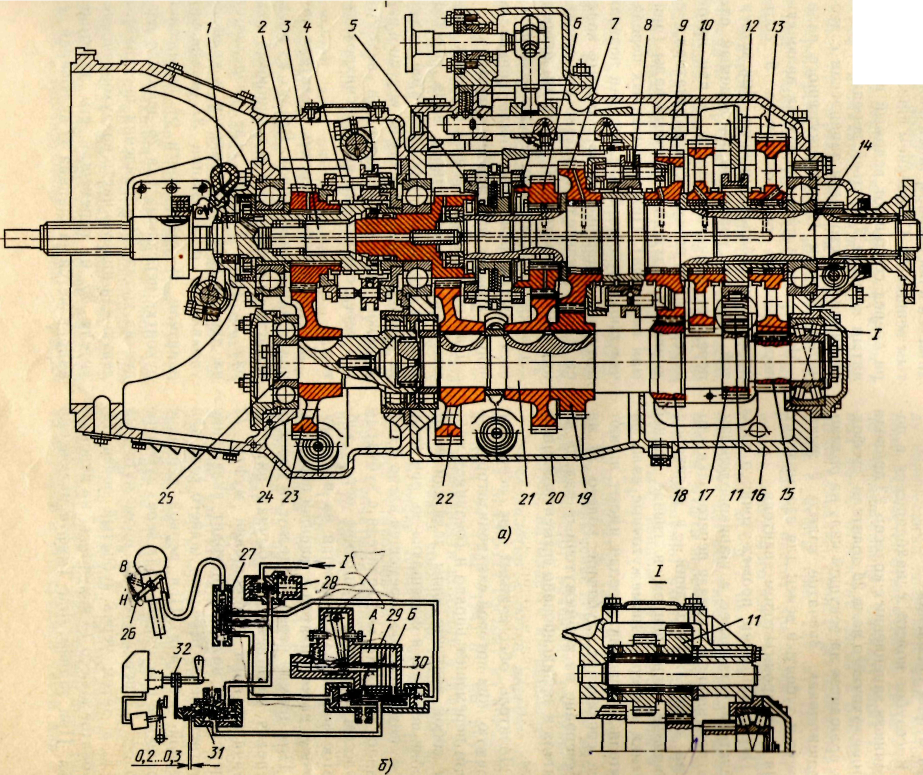

Схема управления КПП и делителем

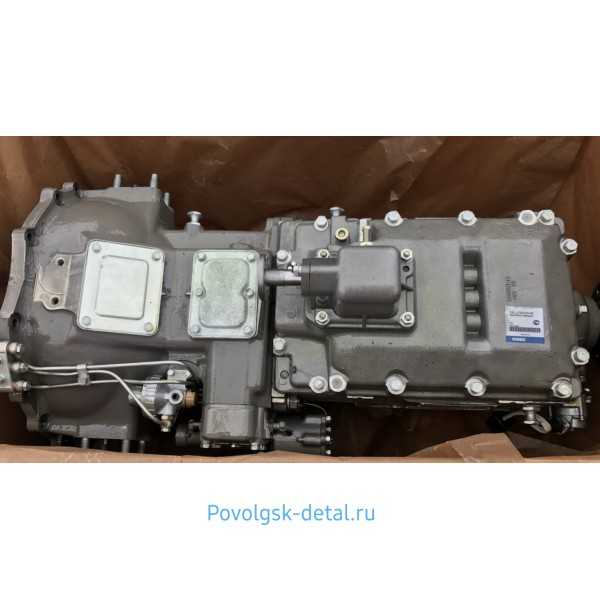

Управление КП а/м КАМАЗ и расположенным в ней делителем — традиционное механическое. В КПП управление реализовано в виде механизма выбора передачи с тремя вилками, перемещающими синхронизаторы, привод механизма тоже механический, на основе традиционного рычага, выведенного в пол кабины. Механизм управления делителем (механизм переключения передач делителя, далее — МППД) включает в себя только одну вилку, она установлена на собственном валу, который выходит из корпуса коробки и с обратной стороны соединен с рычагом. Соединение вилки с муфтой — на сухарях, расположенных в канавке каретки синхронизатора.

Привод МППД — пневмомеханический, для переключения передач в нем используется сила сжатого воздуха, который отбирается из пневмосистемы грузовика. Система привода состоит из следующих компонентов:

• Кран управления делителем. Золотникового типа, устанавливается на опоре рычага переключения передач КП (под полом кабины, доступ к нему — через специальный лючок). Имеет два фиксированных положения — понижающая и прямая передача. Золотник переводится в крайние положения с помощью рычажка (переключателя), установленного в верхней части рычага переключения передач КПП, и соединенного с золотником с помощью тросика;
• Редукционный клапан. Обеспечивает отбор сжатого воздуха из пневмосистемы автомобиля и стравливание воздуха в случае чрезмерного роста давления. От клапана воздух подается на кран управления и клапан включения делителя — так образуется два контура пневматической системы управления делителем;
• Клапан включения делителя. Обеспечивает подачу сжатого воздуха в механизм переключения передач делителя в моменты выключения сцепления (тем самым, обеспечивая включение и отключение понижающей передачи одновременно с переключением скоростей основной КП);
• МППД. Включает в себя установленный в цилиндре поршень, шток которого соединен с рычагом, насаженным на валик вилки механизма управления делителем. При подаче сжатого воздуха поршень смещается в одну или другую сторону, обеспечивая перевод вилки и переключение делителя. Механизм устанавливается непосредственно на коробку передач;
• Воздухораспределитель. Обеспечивает подачу сжатого воздуха в цилиндр механизма переключения делителя с одной или другой стороны поршня, чем достигается его перемещение и переключение передач делителя. Воздухораспределитель монтируется непосредственно на корпус механизма, на него подается сжатый воздух от крана управления и клапана включения делителя, также в нем предусмотрен клапан для стравливания сжатого воздуха из цилиндра.

Основной компонент привода переключения передач делителя — МППД, выполненный в виде отдельного агрегата.

Какие ошибки в эксплуатации могут привести к поломке КПП?

В транспортных средствах КамАЗ 6520 и 5460 используются трансмиссии 16S151ZF-ECOSPLIT. К машине прилагается мануал по эксплуатации таких КПП. На практике они часто выходят из строя именно из-за неправильной эксплуатации. Поэтому автовладельцу необходимо внимательно изучить инструкцию, чтобы соблюдать требования и не допускать ошибок.

Рассмотрим основные ошибки, которые допускают автовладельцы при эксплуатации коробки передач:

1. Когда водитель переключает скорость, педаль сцепления должна быть выжата до упора. Если вы не выжимаете сцепление до конца, в результате это приведет к ускоренному износу синхронизаторных устройств трансмиссии.
2. Одно из главных требований — запрещается переключаться с повышенных передач на пониженные. То есть переходить с 5, 6, 7 или 8 скорости на 1, 2, 3 и 4, если скорость движения транспортного средства составляет больше 30 км/ч. Такая ошибка быстро приведет к выходу из строя синхронизатора демультипликатора.
3. При необходимости переключиться с повышенной скорости на пониженную, делать это нужно последовательно. Перескакивать через передачу нельзя, поскольку это также станет причиной разрушения синхронизаторов трансмиссии. Если нужно переключиться на повышенную скорость, то такое переключение допускается.
4. Нельзя полностью обхватывать рычаг коробки, переключаясь с одного диапазона скоростей на другой. Процесс переключения должен осуществляться открытой ладонью.
5. При необходимости перейти из нейтрального положения I в положение II нужно действовать легким ударом открытой ладони, сцепление при этом не включается. Так переключается демультипликатор.
6. Нельзя при езде на нейтральной скорости перемещать селектор вправо или влево для поиска нейтралки. В камазовской коробке передач есть крепления, которые фиксируют селектор КПП в нейтральном положении. Причем держат они его между третьей и четвертой скоростями в пониженном диапазоне, а также между пятой и шестой скоростью в повышенном.
7. Нельзя двигаться накатом под уклон. Маслонасос трансмиссии вращается от движения первичного вала коробки. Когда машина двигается накатом, мотор функционирует на холостом ходу, а маслонасос на пониженных оборотах. Из-за этого образуемое насосом давление будет недостаточным для оптимальной смазки подшипниковых элементов. А если смазки не хватит, то подшипники быстро перегреются.
8. Не допускается буксировка транспортного средства при подсоединенном карданном валу от коробки передач к ведущему мосту либо к раздаточной трансмиссии. Имеются в виду полноприводные авто. При невыполнении этого правила маслонасос коробки может выйти из строя в результате недостатка смазки.
9. При запуске мотора буксировкой нужно использовать только скорости повышенного диапазона.
10. Перед тем как оставить КамАЗ на парковке, нужно выставить селектор КПП в левое нейтральное положение.
11. Отдельно скажем про задний ход. Его активация возможна при полной остановке машины и падении холостых оборотов до минимума. Это допускается спустя 10 секунд после отключения сцепления.

Обломанные зубчики на шестеренке привода — последствия несоблюдения правил эксплуатации трансмиссии на КамАЗе (автор видео — Илья С).

• Как закрепить обшивку двери на ваз 2114



• Какой шрус подходит на ниссан альмера классик



• Как собирают ниссан кашкай



• Буксировочный крюк ниссан кашкай какая резьба



• Как разблокировать магнитолу кларион

Ремонт КПП ZF

Перед началом ремонта необходимо произвести диагностику. Для этого нужно установить код ошибки, соотнести его с видом неисправности и её возможной причиной. В некоторых случаях устранить неисправность можно своими руками, но так как коробка передач представляет собой сложное устройство, ремонт лучше доверить профессионалам.

Для того, чтобы произвести ремонт трансмиссии, необходимо сначала разобрать КПП:

1. Снять узел переключения передач: вывернуть винты М8 из картера переключения, снять картер и уплотнители, демонтировать упорный щиток и пружину
2. Снять фланец крепления подшипника: ослабить винты крепления, снять фланцы и уплотнители
3. Разборка валов и штоков: отвинтить пробки с уплотнителем, вынуть пружины и штифты из картера, удалить винты по периметру картера. Ослабить контргайку на фланце ВОМ. Вытащить игольчатые подшипники, центральный вал управления. Снять вторичный вал и вилки переключения передач.

В процессе можно сделать переборку деталей, заменить уплотнители, укрепить соединения, поменять износившиеся винты. Также необходимо очистить от масляного осадка.

По коду неисправности можно узнать рекомендации по ремонту, например, если произошло короткое замыкание регулятора давления сцепления, то необходимо проверить все кабели и соединения, если где-то зажат кабель или есть разрыв, то этот участок необходимо поменять.

Кроме электроники очень часто случаются неисправности трансмиссии, в частности, ломается синхронизатор. В таких случаях его необходимо менять.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Автомобили Камаз Урал

Публикация:

   Управление делителем передач автомобиля КамАЗ-5320

Читать далее:

   Буксировка автомобилей КамАЗ

Управление делителем передач автомобиля КамАЗ-5320

Необходимо умело сочетать передачи делителя с передачами коробки передач. Приобретение навыков правильного подбора передач коробки и делителя позволяет значительно снизить расход топлива, повысить среднюю скорость движения, создать для работы двигателя более экономичный режим, повысить срок службы сцепления, тормозов, карданной передачи и ведущих мостов.

Переключение передач в делителе осуществляется перемещением переключателя крана управления, установленного в головке рычага переключения передач.

Для переключения передач в делителе следует переключатель крана управления перевести в верхнее или нижнее положение, что соответствует высшей или низшей передаче. Педаль сцепления выжать до упора и держать до полного включения передачи в делителе (примерно 0,6…0,8 с). При выжиме педали сцепления до упора открывается клапан включения делителя и происходит автоматическое переключение делителя на выбранную передачу. После этого плавно отпустить педаль сцепления.

Дополнительные материалы по теме:

Переключатель крана управления можно переместить в положение выбранной передачи заранее. После этого в нужный момент достаточно выжать педаль сцепления до упора.

При трогании автомобиля с места передачи в делителе выбираются в зависимости от дорожных условий и загруженности автомобиля.

Для разгона автомобиля до скорости 10… 11 м/с (30…40 км/ч) (т. е. до третьей-четвертой передачи) достаточно переключить передачу в основной коробке, не переключая передачу в делителе. Для разгона с третьей или четвертой передачи целесообразно использовать обе передачи делителя. Для этого при разгоне в тяжелых дорожных условиях рекомендуется следующая последовательность переключения: 1Н—2Н-—ЗН—4Н—4В—5Н—5В, при разгоне автомобиля по дороге с твердым покрытием — IB—2В—ЗВ—4Н— -5Н-5В.

Если при разгоне необходимо одновременно переключать передачи в основной коробке и делителе, то следует перевести переключатель крана управления делителем в положение Н, выжать педаль сцепления до упора и включить следующую, более высокую передачу в коробке передач, затем плавно отпустить педаль сцепления.

Если автомобиль движется при включенной низшей передаче делителя, а дорожное сопротивление увеличилось и требуется одновременно переключить передачи в коробке передач и делителе, следует перевести переключатель крана управления делителя в положение В, выжать педаль сцепления до упора и включить следующую, более низкую передачу в коробке передач, затем плавно отпустить педаль сцепления.

Читать далее: Буксировка автомобилей КамАЗ
