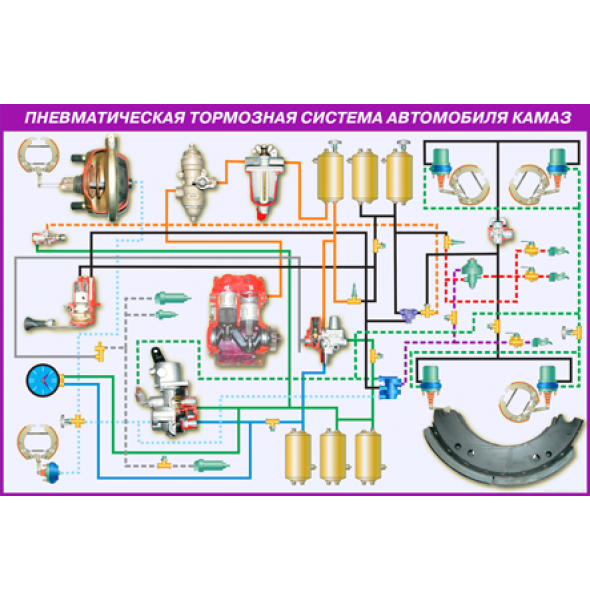

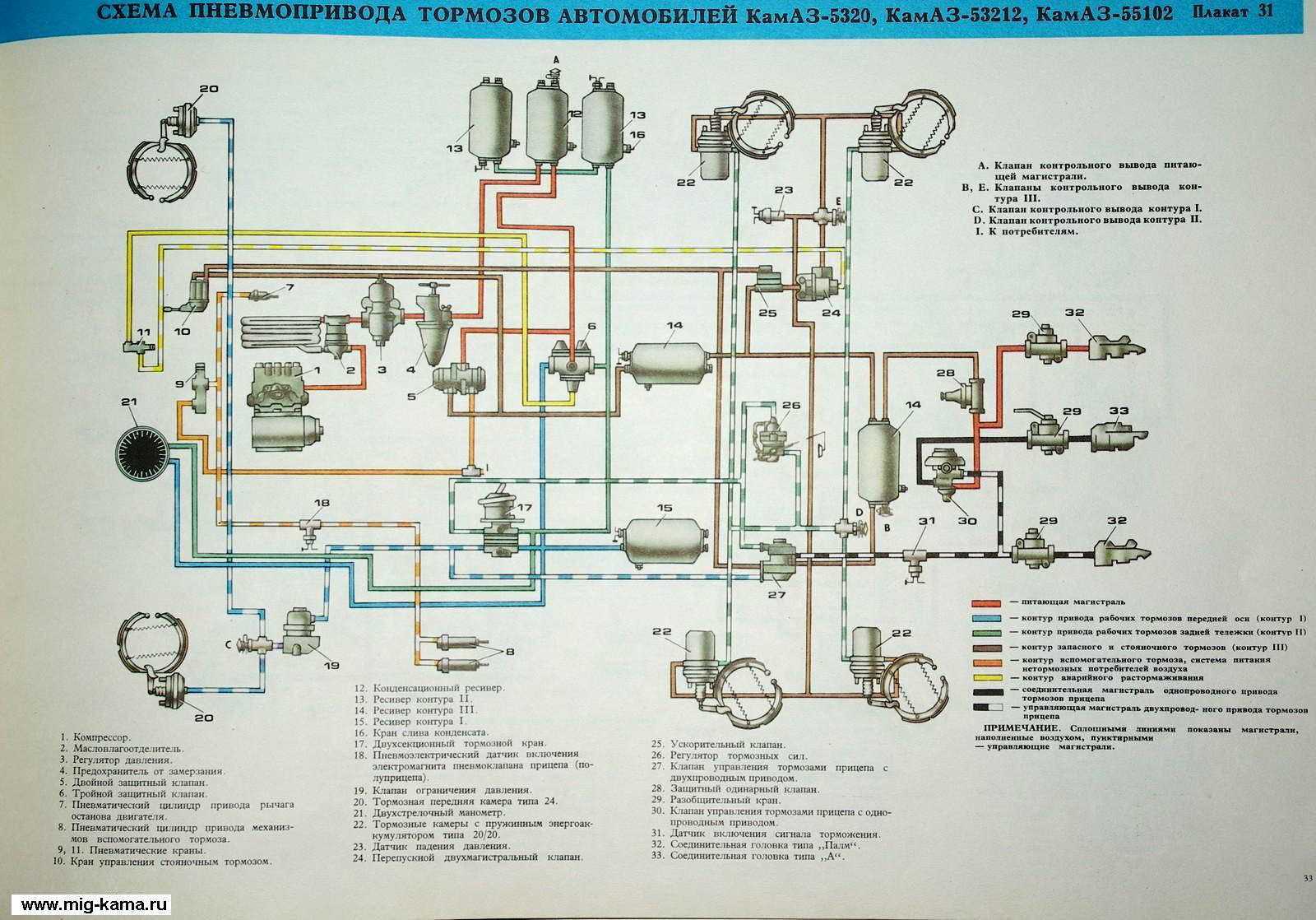

Система тормозов камаз 4310

Сигналы экстренного оповещения и контроля КамАЗ

Индикация работает благодаря датчикам, расположенным по периметру системы. Индикаторы срабатывают от действия систем (исключение — вспомогательные), контакты инициируют сигнальные лампы работать. Измерители, контролирующие уровень напора стоят в ёмкостях. Низкий напор инициирует замыкание, как результат, горят лампы сигнала приборной доски машины, слышно акустическое предупреждение.

Перепускные устройства контроля.

Назначение, контролировать и диагностировать пневмопривод, если надо, стравливать излишки воздуха. КамАЗ-5410, и др. используют приводящие в действие устройства, тормозящие прицепное оборудование. Устройства поддержания давления на нужном уровне делают возможным объединять машину и сцепку, оснащённую тормозной пневматикой.

КамАЗ 5410:

Эксплуатационные показатели тормозов КамАЗ:

Параметр	Данные параметра
Тип тормозов	Барабанные
Сечение барабана, м.	0,4
Размер накладываемого материала, м	0,14
Площадь накладываемого материала, м2	6,3
Размер штока регулировки, м.:
Колёсная пара, нос (5320, 55102), м	0,125
Колёсная пара (средина и корма), м
Автомобили: 5320, 55102	0,125
Автомобили: 65115(самосвал)	0,150
Перемещение штока, м:
Колёсная пара, нос (5320, 5410, 55102, 5511)	0,02-0,03
Колёсная пара (средина, корма), м
Автомобили: 5320, 5410, 55102	0,02-0,03
Автомобиль: 54122	0,025-0,035
Камеры	нос 0,024, средина и зад 0,020/0,020
Устройство повышения давления	2-х цилиндровый (поршень)
Камера: ход, сечение, м	0,06х0,038
Воздух, подача, литров в минуту	220
Действие	Шестерёнка
Отношение ведомой/ведущей шестерни	0,94
Баллоны:
Итого, штук	6
Объём, литров	120
Предохранитель замерзания, объём, мл	200 / 1000
Выпуск, сопротивление кгс/см2	1,7-1,9

Правильное определение необходимых параметров

Для того, чтобы узнать, сколько воздуха необходимо закачать в баллон, требуется воспользоваться специализированной таблицей. Такая металлическая табличка с указанием характеристик крепится в кабине к дверному проему. При отсутствии таблички можно использовать распечатанную памятку с указанием данных.

Также показатели привязываются к типу грунта, как это показано в таблице:

Тип грунта	Давление, бар	Преодолеваемое расстояние, км	Допустимая скорость, км/ч
Болотистая местность	0,78	600	12-15
Снежные заносы	1,09	780-820	22-25
Песчаный грунт	1,98	свыше 1400	40

Указанные сведения подходят для всех моделей, эксплуатируемых на отечественных дорогах. Аналогично нормативным показателям для грузовиков Урал, параметры по Камазам приводятся в техническом руководстве для каждого наименования.

В большинстве случаев, показатели переднего и заднего давления при обычных условиях работы техники являются почти одинаковыми. Так, бортовой Камаз 5320, приспособленный для движения по асфальтированным трассам, имеет переднее давление 7,3 атм и заднее 4,3 а 4310 переднее значение 7,3 атм, заднего — 4,8 атм. При этом основной областью использования такой модели являются пересеченная местность, бездорожье и грунтовые дороги.

АЗ 9,0-40 (КАМАЗ 43118) 1каб

Посмотреть встроенную галерею изображений онлайн по адресу: http://arctodus.ru/az-9-0-40-kamaz-43118-1cab.html#sigProId4e84498791

Посмотреть встроенную галерею изображений онлайн по адресу: http://arctodus.ru/az-9-0-40-kamaz-43118-1cab.html#sigProId279a0a6865

Пожарная машина АЗ 9,0-40 (43118 ) на полноприводном шасси КАМАЗ 43118

• Автомобиль пожарный АЗ 9,0-40 (43118 ) предназначен для:
• — для доставки к месту пожара пожарного персонала, огнетушащих веществ, пожарно-технического оборудования (ПТЭ) и аварийно-спасательных средств (СР),

— для тушения пожаров и проведения аварийно-спасательных работ с использованием пожарной машины, пожарного персонала, пожаротушения, веществ, ЭПЗ и РЭ.

Пожарная машина соответствует требованиям ГОСТ Р 53328 «Машины пожарные. Основные пожарные машины. Общие технические требования. Методы испытаний», климатическое исполнение «Т» (эксплуатация при температуре воздуха от -40º до +40ºС), категория размещения 1 (для наружных работ), эксплуатация в атмосфере типов 1 и 2 (условно-чистая и промышленная) по ГОСТ 15150 , с размещением, на период оперативного ожидания, в помещении с температурой воздуха до +5º С.

Общие характеристики Пожарная машина АЗ 9,0-40 (43118 ) 0

Объем емкости для воды, л	9000
Объем емкости для вспенивателя, л	540 ( другое по желанию заказчика)
Габаритные размеры (длина/высота/ширина), мм	8980х3330х2500
Полная масса, кг	25000
Цветовые схемы	ГОСТ Р 50574-2002
Кабина пожарного автомобиля, количество мест для пожарного расчета (включая место водителя)	Кабина шасси цельнометаллическая стандартная, двухдверная, однорядная, трехместная
Вариант исполнения грузового отсека пожарной машины	бак для воды, пенобак, пожарный насос, водопенные коммуникации, надстройка кузова с отсеками для пожарно-технического оборудования и аварийно-спасательного оборудования
Пожарный насос	Насос пожарный центробежный нормального давления НЗПН-40/100, (по ГОСТ Р 52283-2004 «Насосы пожарные центробежные. Общие технические требования. Методы испытаний»), заднего расположения
Комплектность FTE	согласно нормам Приказа МЧС России №425 от 25.07.2006
Размещение FTE	в отсеках с учетом тактики его оперативного применения для обеспечения надежности фиксации оборудования, доступности, удобства и безопасности при снятии и установке

Общие характеристики шасси КАМАЗ 43118

Колесная формула / ведущие колеса	6 х 6 / все
Компоновка базового шасси пожарной машины	расположение двигателя спереди, продольно, кабина над двигателем, рабочее место для загрузки за кабиной
Колесная база, мм	4095+1320
Колея колес (перед/зад), мм	2050/2050
Двигатель (тип, экологический класс)	КАМАЗ 740-705-300, четырехтактный, дизель, Евро-5
Мощность двигателя, л. с.	300 / 221
Максимальная скорость, км/ч	85
Коробка передач (тип)	механический
Шины (тип, размер)	425/85R21

Посмотреть встроенную галерею изображений онлайн по адресу: http://arctodus.ru/az-9-0-40-kamaz-43118-1cab.html#sigProIdebd1d5fda4

Допустимые отклонения давления

Учитывая, что Камаз 4310 работает в условиях бездорожья, (в отличие от Камаз 4320, созданного для асфальтированных дорог) не исключается возможность застрять в болоте, грязи или снегу. Чтобы выехать нужно понизить показания манометра. За счет этого покрышки становятся более эластичными, что увеличивает площадь соприкосновения с нестабильным грунтом, раскрывает протектор (заставляя его вгрызаться) и дает возможность наползти на препятствие без пробуксовки.

Существует привязка показателей давления и типа грунта:

1. Болотистая местность. Передвигаясь на 78,4 кПа, что соответствует 0,78 бар, или 0,8 кгс/см2, можно проехать 600 км при скорости 12-15 км/ч.
2. Снежные заносы. Закачав 108 кПа, 1,09 бар, 1,1 кгс/см2, вы преодолеете 780-820 км, если скорость не будет выше 22-25 км/ч, а она не будет.
3. Песчаное покрытие. Разогнавшись до 40 км/ч на скатах с плотностью закачки в 195 кПа, 1,98 бар, 2,0 кгс/см2, можно проехать свыше 1400 км.

Приведенные сведения являются достоверными для всех моделей. Так, давление в шинах Камаз 43118 (так называемый универсал) можно поддерживать в нормах для песчаного покрытия, что даст возможность проехать полторы тысячи километров по смешанному покрытию (асфальт, чередующийся с грунтовкой).

Но имеется в виду, что данный режим подкачки применяется только для тяжелых участков. Выбравшись на твердую поверхность необходимо довести давление до номинального, в противном случае владельца машины настигнут последствия, о которых мы писали ранее.

Нормативные показатели указываются в технической документации для каждого типа грузовика. Так одна модель, эксплуатируемая в качестве бетоновоза, тягача для полуприцепа или бортовой машины будут разными. Здесь опубликованы сведения о самых распространенных модификациях, передвигающихся по дорогам нашей страны.

Давление в шинах КАМАЗ нужно проверять регулярно. Этот показатель влияет на характеристики грузового автомобиля во время езды. Если перекачать шины или ездить на спущенных, теряется топливная экономичность. Давление влияет и на безопасность. Если регулярно следить за показателем, можно обеспечить безопасную езду и передвижение.

Модификации КамАЗ 4310

Параллельно с основной моделью грузовика в серию запустили и КамАЗ 43105 – вариант для народного хозяйства. На него устанавливался кузов от «гражданских» 5320, имеющий большие габариты и потому увеличивающий грузоподъёмность до 7 тонн. Расположение некоторых узлов при этом тоже стало ближе к изначальной модели: запасное колесо помещалось в кузове, вместо двух топливных баков по обоим бортам ставили один – слева, а справа расположили аккумуляторную батарею.

Основным отличием стала замена двигателя на КамАЗ 740.20 с увеличенной до 220 л.с. мощностью.

Позднейшие модификации: КамАЗ 43114 (армейский) и 43115 (народнохозяйственный) получили новые моторы с турбонаддувом семейства КамАЗ 7403.

Мощность возросла до 260 сил. Существовал и полноприводный тягач под индексом 4410. Для работы с ним предназначались специально сконструированные полуприцепы, например, ОдАЗ-9530. Дальнейшим развитием идеи тягача повышенной проходимости стал вариант под обозначением 44108.

Необычной для грузовика военного назначения стала спортивная модификация С4310. Чтобы КамАЗ мог соревноваться в ралли-рейдах, на него установили форсированный (с помощью турбокомпрессоров) двигатель и усиленную подвеску. Первые же выступления грузовиков со стартовыми номерами «502» и «503» в конце 80-х годов оказались удачными.

Впрочем, со сцены машина ушла не окончательно и ещё долгое время использовалась в качестве технички команды. Интересно, что С4310 стал одним из первых КамАЗов, название которых на облицовке набиралось латиницей. Дело в том, что традиционная надпись прочитывались иностранцами, как «Кама-3».

А вот так называемый «Тайфун-1» прямо связан с военной службой. В 90-е кабину и КУНГ КамАЗа 4310 оборудовали навесной бронезащитой. Однако эта разработка осталась «пробным шаром» и общего с поздними бронегрузовиками серии «Тайфун» имеет мало.

Какое давление считается номативным?

Количество и степень сжатия закачанного в баллон воздуха должно быть таким, как указано в специализированной таблице, прилагаемой и руководству по эксплуатации. На металлической табличке, прикрепленной к дверному проему кабины. Если данные нечитаемы или табличка отсутствует, позаботьтесь, чтобы у вас в бардачке всегда была распечатанная памятка, где указано какое давление в шинах вашего Камаза должно быть.

В таблице видима взаимосвязь размера шины и нормативного давления. Оно зависит также от нагрузки на ось. У различных моделей давление разное. Так легковесный Камаз 43118 ездит на колесах с меньшей закачкой, нежели тяжеловоз Камаз 65115. Но в некоторых случаях искусственно занижать давление в шинах даже рекомендуется.

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.

Стоимость

Новый вариант модели КамАЗ 53215 имеет цену порядка 1,9 млн. рублей. При наличии дополнительных возможностей цена увеличивается на 500-750 тысяч рублей.

Машины б/у в большом количестве предлагаются на рынке: стоимость их может составлять 1,7-2,1 миллиона рублей. Также автомобиль сдается для осуществления работ разного характера в аренду: час стоит порядка 1100-1600 рублей.

Надежность и комфортабельность КамАЗ 53215 в сочетании с ее высокой грузоподъемностью при учете доступной стоимости — важные достоинства модели. Некоторые параметры уступают импортным аналогам, однако демократичность цены сразу привлекает покупателей.

Подкачать колесо автомобиля КАМАЗ-4310 (УРАЛ-4320) с использованием системы регулирования давления воздуха в шинах (норматив №52)

Регулирование воздушного давления в шинах машины «Урал» дает возможность увеличивать проходимость техники на сложных участках пути, двигаться автомобилю при ограниченном повреждении покрышек и контролировать давление.

Кран управления шинным давлением имеет золотниковый тип. Он состоит из корпуса, где содержится золотник и два сальника. При передвижении золотника вдоль оси, расположенная на нем проточка кольцевая соединяет полость крана с нагнетающей магистралью или атмосферой.

Можно рукоятку крана контроля над давлением переводить в одно из трех положений: среднее — нейтральное, выпуск из шин воздуха — правое, левое — накачка шин. Воздух к шинам подводится по однопроводной схеме. Если краны колесные открыты, все шины машины соединены между собой, в них будет одинаковым давление. В такой ситуации выпуск и накачка воздуха выполняются для всех шин одновременно.

Редуктор межбаллонный находится между баллонами воздушными на правом лонжероне рамы. Он выполняет функцию отделения пневматической части привода тормозного от других потребителей сжатого воздуха. В это число входит и система регулирования шинного давления, пневмосигнала стеклоочистителей. Во второй баллон воздух начинает поступать через клапан, угольник и штуцер при достижении давления пять кпс/см2 в первом баллоне. При падении давления в системе тормозной ниже четырех с половиной кгс/см2 поступление во второй баллон сжатого воздуха перекрывает клапан.

В случае, когда в первом баллоне давление меньше, чем в другом, на 0,5 кгс/см2, воздух сжатый из второго баллона идет в первый баллон через штуцер и клапан обратный. В цапфе колеса размещен блок сальников воздушной подачи, в состав которого входят четыре сальника. Герметичность соединения каналов цапфы неподвижной и каналов полуоси вращающейся обеспечивают два средних сальника. Пара крайних сальников отвечает за нахождение смазывающего вещества у рабочих поверхностей сальников подвода воздуха. В значительной мере на функциональность сальников влияет присутствие и состояние смазывающего вещества на трущихся поверхностях манжетов. Прежде, чем менять смазку в блоках сальников подвода воздуха, рекомендуется продуть все каналы, шланги, трубопроводы и, вынимая поочередно полуоси и переводя рычаг крана управления над давлением на о. Все колесные краны во время процесса должны быть закрыты.

Какое давление должно быть в шинах грузового автомобиля

Показатели давления для грузовой автотехники делят на три типа:

• Максимальное. Величину максимально допустимого давления указывает производитель грузовых шин. Обычно его наносят на боковую сторону автошины. Постоянное накачивание автопокрышки до этого уровня снижает ее износостойкость и повышает вероятность возникновения опасных ситуаций на дороге.
• Оптимальное. Эту величину определяют по таблице, в которой указывается рекомендуемое давление при конкретной величине перевозимого груза. На оптимальное значение обычно ориентируются владельцы грузовой техники: его поддержание обеспечивает длительный эксплуатационный период покрышек и экономичный расход топлива. Придерживаться оптимальной величины сложно, поскольку это требует частого контроля и подкачки покрышки.
• Рекомендуемое. Это значение обычно указывает производитель для каждого из колес. Рекомендуемое давление для грузовых шин рассчитывается для условий максимальной загрузки. При перевозках грузов, масса которых существенно ниже максимально допустимых значений, шины накачивают до уровня, ниже рекомендуемого. Индексы нагрузки и скорости (максимальные значения этих параметров) указываются в маркировке шины.

Часто в инструкции по эксплуатации указывают два значения давления в шинах грузовика – одно для негруженого автомобиля, второе – ТС с максимальной загрузкой. Если указана одна величина, то она предназначена для пустого авто. При больших нагрузках или поездках на дальние расстояния без багажа рекомендуется подкачать шины на 0,3-0,5 бар.

Для самостоятельного выбора нормы давления в грузовой шине следует:

• Взять таблицу с оптимальными значениями при определенной загрузке автомобиля.
• Выбрать значение с учетом оси, на которой находится колесо.
• Ознакомиться с индивидуальными рекомендациями производителя.

Модификации автомобиля

Автомобиль Урал марки 5557 стал основой для создания множества модификаций, предназначенных для решения различных задач, включая нестандартные варианты, такие как бронированный армейский грузовой автомобиль. Тем не менее можно выделить несколько наиболее распространенных вариаций этого грузового автомобиля.

В первую очередь стоит отметить самосвал, предусматривающий задний тип разгрузки и основанный на оригинальном шасси — это Урал 5557 80М. Автомобиль получил широкое применение в сфере транспортировки строительных материалов, мусора, грунта, песка и прочих сыпучих грузов. Как гласит руководство по эксплуатации, автомобиль оснащается двигателем ЯМЗ-236НЕ2, имеющим мощность 230 л. с. Основным отличием данной модификации от оригинала является грузоподъёмность, увеличенная на 3 тонны и составившая 10 000 килограмм. Другие параметры автомобиля таковы.

Параметры	Числовые показатели
длина	773,5 см;
высота	298 см;
ширина	250 см;
максимальный вес в нагруженном состоянии	20 775 кг.

Пожарная модификация представляет собой трёхмостовую автоцистерну АЦ5.5-40 на базе автомобиля Урал марки 5557. Как можно понять из названия, данная разновидность автомашины используется при тушении пожаров. Технические характеристики практически полностью соответствуют базовой модели. Исключение составили габаритные размеры (800×250×340 см). Кроме того, автомобиль оснащён пожарной установкой, вмещающей шесть кубических метров воды, и пеноблоком объёмом в 360 литров. Поставленный на автомобиль насос обладает минимальной производительностью в 40 л. с.

Самосвальная модификация 55571-44 представляет собой доработанный вариант базовой модели, имеющий габаритные размеры 817×250×327,5 см и оснащённый силовой установкой ЯМЗ-236НЕ2. Одним из усовершенствований автомобиля стала обновленная двухместная цельнометаллическая кабина, получившая спальное место и обновлённое рулевое управление Урал 5557.

Подкачка шин, регуляторы Камаз

Система регулирования давления воз­духа в шинах применена на автомобилях КамАЗ-4310 и предназначена для повыше­ния проходимости автомобиля на тяжелых участках пути за счет изменения давления воздуха в шинах.

В случае прокола шины эта система позволяет продолжать кратко­временное движение до места стоянки без замены колеса при условии, что ком­прессор сможет восполнить утечку воздуха из поврежденной шины.

Управление системой осуществляется из кабины водителя, давление воздуха в шинах постоянно контролируется по ма­нометру, расположенному на панели при­боров, и должно поддерживаться в преде­лах нормы.

В систему регулирования входят кран 1 управления давлением с кла­паном-ограничителем, предохраняющим давление в пневмосистеме от падения ниже 550 кПа, краны 3 запора воздуха, пневмо-проводы, головки подвода воздуха.

Кран управления давле­нием воздуха в шинах золотникового типа. Золотник 12 перемещается в корпусе 6 и уплотняется сальником 9. Находящееся на золотнике упорное кольцо ограничивает крайние пределы хода золотника. Золотник через штифт соединен с тягой рычага 2 крана, имеющего три поло­жения. Левое положение рычага соответствует накачке шин, среднее — нейтраль­ное, правое — выпуску воздуха из шин в атмосферу.

Рис. 2

При переводе рычага крана в левое положение золотник перемещается к кла­пану-ограничителю, проточка на золотнике при этом устанавливается против сальника и воздух через образовавшийся зазор под сальником поступает в шины.

При переводе рычага крана в правое положение золотник перемещается от кла­пана-ограничителя, проточка на золотнике при этом устанавливается против другого сальника и воздух из шин уходит в атмо­сферу.

При переводе рычага крана в нейтраль­ное положение проточка на золотнике находится между сальниками и исключает поступление воздуха к шинам и из шин в атмосферу. Рукоятка управления краном установлена под приборной панелью с пра­вой стороны от водителя.

Рис. 3

Головки подвода воздуха, установленные на полуосях, со­стоят из корпуса и двух резиновых манжет с пружинами, обеспечивающими герметич­ность подвижного соединения. Воздух к головке поступает через штуцер. Из поло­сти головки воздух по каналу в полуоси проходит через кран запора воздуха и сое­динительный шланг и поступает в шину колеса.

Краны запора воздуха установлены на каждом колесе, предназна­чены для отключения шин от системы при длительной стоянке автомобиля и в случае выхода из строя манжет головки подвода воздуха. Кран состоит из корпуса 7, в кото­ром перемещается по резьбе пробка 1, ее наружный конец имеет квадратную голов­ку под ключ. Пробка уплотнена резиновым кольцом 4 с шайбами 3 и 5 и поджата гай­кой 2. Уплотнение корпуса крана в гнезде полуоси обеспечивается резиновым кольцом 6.

Движение автомобиля по дорогам с твер­дым покрытием и укатанным грунтовым до­рогам допускается только при давлении воздуха в шинах 300…340 кПа, так как при этом давлении обеспечивается сохранность шин. На труднопроходимых участках пути возможно кратковременное снижение дав­ления воздуха в шинах. При этом макси­мальная скорость движения должна соответствовать нормам, приведенным в таблице.

Нормы выбора максимальной скорости движения

После преодоления труднопроходимых участков нужно увеличивать давление в шинах (> 170 кПа), что позволяет дви­гаться с большей скоростью. Для сниже­ния давления до 80… 170 кПа необходимо остановить автомобиль.

Во время движения колесные краны должны быть полностью открыты, а на дли­тельных стоянках, чтобы избежать утечки воздуха через неплотности трубопрово­дов,— закрыты. Давление воздуха в шинах определяется по манометру при откры­тых колесных кранах. Если при этом наблюдается падение давления, то, закрыв все краны, а затем, открыв их поочередно, необходимо определить, в какой шине происходит утечка воздуха.

При закрытых кранах запора воздуха не допускается перевод рукоятки крана управления давлением в положение, соот­ветствующее накачке шин, во избежание повреждения шинного манометра.

Неисправности рабочей тормозной системы

Неэффективное торможение автомобиля при нажатии на тормозную педаль возникает, если разрегулирован привод тормозного крана или неисправен двухсекционный тормозной кран.

Если же при торможении давление в тормозных камерах номинальное, то разрегулированы или неисправны колесные тормозные механизмы.

Если при торможении рабочим тормозом давление ниже нормы только в тормозных камерах переднего моста, то неисправна или нижняя секция тормозного крана, или ограничитель давления.

Если давление в тормозных камерах нормальное, а торможение не эффективное, то ход штоков тормозных камер больше нормы, или, например, замаслены тормозные накладки.

При нажатии на тормозную педаль торможение колес задней тележки неэффективно или совсем не происходит (передние колеса при этом тормозят нормально).

В пневматической части привода возможно неисправна верхняя секция тормозного крана или регулятор тормозных сил. В механической части — неисправны или разрегулированы тормозные механизмы или привод рычага регулятора тормозных сил.

Если после отпускания педали тормоза все колеса автомобиля не растормаживаются, то неисправен двухсекционный тормозной кран (заклинивает толкатель или верхний поршень). Возможно, что разрегулирован привод тормозного крана (нет свободного хода педали тормоза).

Если после отпускания педали тормоза не выходит воздух из задних тормозных камер, неисправен регулятор тормозных сил или верхняя секция тормозного крана. Эти неисправности приводят к задержке сброса воздуха и из передних тормозных камер. Если же при растормаживании не выпускается воздух только из передних тормозных камер, то неисправен ограничитель давления или нижняя секция тормозного крана.

Утечки воздуха из атмосферного вывода ограничителя давления или регулятора тормозных сил при торможении указывают на неисправности этих приборов.

Причиной утечек воздуха из атмосферного вывода двухсекционного тормозного крана могут быть не только уплотнительные кольца и клапаны в самом кране, но и другие приборы тормозной системы.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается при отпущенной педали и включенном стояночном тормозе, то неисправен тормозной кран. При неработающем двигателе по штатному двухстрелочному манометру можно точно определить, какая секция крана негерметична: если падает верхняя стрелка манометра — негерметична нижняя секция крана; падает нижняя стрелка — негерметична верхняя секция.

Если утечка воздуха из атмосферного вывода тормозного крана наблюдается только при растормаживании стояночного тормоза, а при включении прекращается, то неисправны клапан управления тормозами прицепа с двухпроводным приводом или какой-нибудь из энергоаккумуляторов.

Определить неисправный прибор можно подачей воздуха в энергоаккумуляторы из контура аварийного растормаживания: если при нажатии на кнопку крана аварийного растормаживания утечка из тормозного крана продолжается, то негерметично уплотнение толкателя в корпусе знергоаккумулятора, а если утечки нет, то неисправна диафрагма в клапане управления тормозами прицепа.

Утечка воздуха из атмосферного вывода тормозного крана при торможении указывает на негерметичность клапанов или уплотнительных колец в самом приборе.
