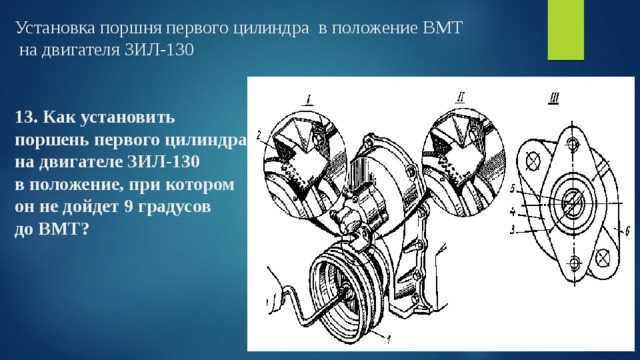

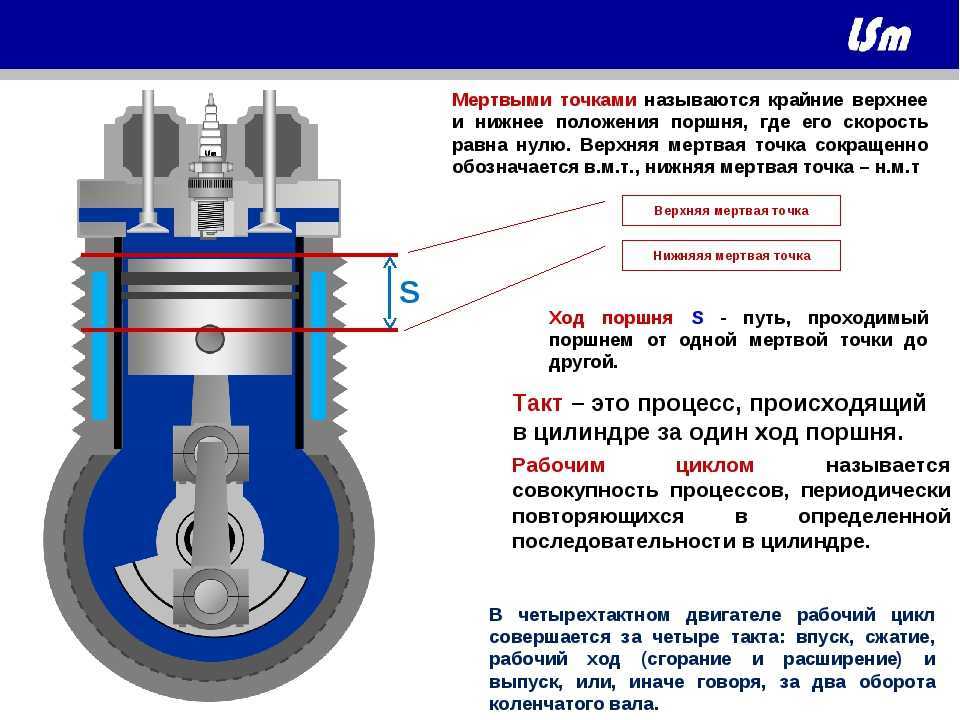

Установка поршня первого цилиндра в верхнюю мертвую точку (вмт)

Второй способ

Сама регулировка клапанов ГАЗ 53 делается точно так же, как и в первом способе. Только:

1. Когда вы установите поршень первого цилиндра в ВМТ (метка на шкиве совпадает с меткой ВМТ на указателе), регулируете:

  • впускные клапаны 1,3,7 и 8 цилиндра;
  • выпускные клапаны 1, 2, 4 и 5 цилиндра.

2. Оставшиеся регулируете после того, как провернете коленвал на 360 градусов.

Как видите, все очень просто. Вам только нужно выбрать более удобный вам способ. Советую не затягивать с этим делом. Вы же понимаете, что последствия эксплуатации автомобиля при неправильной регулировке зазоров могут быть плачевными.

Просто и понятно. Спасибо

Спасибо, попробую, потом ещё напишу

А как точно провернуть на 90 гр, можно же неугадать?!

Все получилось, спасибо

В чём причина: ГАЗ 53 на холостом ходу простреливают два цилиндра?

Скорей всего, надо делать клапана, то бишь притирать

Можно ли отрегулировать клапана, совмещая метки каленвала с меткой на шестерне ГРМ?

Всё замечательно, только вот что-то про шестой цилиндр ничего не сказано (при регулировке клапанов в два захода) вдруг почему-то.

Можно и так: разрезать пополам старую крышку распределителя и смотреть по бегунку где находится вмт

Тезка, про шестой не сказано, потому что его клапана входят в «остальные», которые регулируются во второй заход.

Просто и понятно

Спасибо за совет

Я тоже слышал про метод с крышкой распределителя, нужно попробовать его

Почему у меня 1 и 8 свеча сухая, а другие в бензине? После ремонта не могу завести, совместил риску с риской на колене, но, то в карб, то в глушак чихает.

В одном выпускном клапане зазор больше допустимого, последствия эксплуатации авто

Я на всех моторах регулирую клапана на горячую и вам советую. Разогреваете двигатель до температуры охлаждающей жидкости 90-95 градусов

Важно — клапанные крышки при этом должны быть одеты. И выставляете минимальный зазор при котором клапана еще не зажаты

При остывании нужные зазоры сами появятся — проверено. И часто они становятся меньше чем рекомендовано инструкцией. Такой метод требует сноровки, да и регулировать на горячем моторе неудобно (легко обжечься) но регулировка получается идеальной.

Найти причину не можем, почему стреляет в глушитель клапана? Выставили зазоры нормальные, метки совпадают, свечи поменяли, контакты новые, стрельба как из пушки

Здравствуйте, добрые люди. У меня после регулировки клапана, второй раз, двигатель стал работать жестко и стекает с коллектора. Когда едешь на первом передаче и переключаешь на вторую скорость, машина просто рывками дергается и хочет заглохнуть. До этого звук двигателя был не звук, а музыка. После второй регулировки все хуже стало.

Максимка правильно сказал — на горячем двигателе, но желательно в заведенном виде, чтобы щуп проходил между стержнем клапана и коромысловым валом, если на бензине 03, если на газе 04, еще практически любой нормальный двигатель заводиться на 2 цилиндрах и набирает обороты.

Сделал по этой схеме, и все получилось! А кто может подсказать, зазор клапанов при полном нагреве увеличивается или станет меньше. Просто один реально хороший мастер доказывает мне, что он уменьшиться. Я по началу с ним спорить пытался, а потом на своем моте МТ 10 36 убедился сам, что при полном нагреве мотора, мои зазоры и на впуске и на выпуске стали в 2 а то и 3 раза больше! Спасибо жду ответа.

Мужики, собрал движок гильзы, поршневая новая, клапана, сёдла — всё новое. Вкрутил свечи, стал кривым прокручивать двигатель и не пойму: почему очень легко крутиться вал? Из-за клапанов может быть?

После регулировки нужно проездить два три дня и по новому отрегулировать

Почему сухарики клапанов 5 и 8 впускных просели в чашечках?

Андрей, смотри наконечники свечей, там есть резистр шумоподавления. Попробуй поменять.

Регулировать нужно на тёплом движке, если нет опыта от руки, то идеальный зазор 0.15(щуп), главное что бы штанга свободно вращалась

Источник

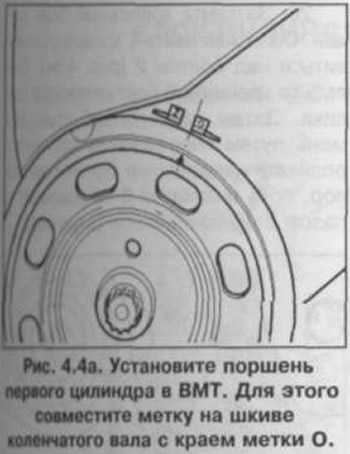

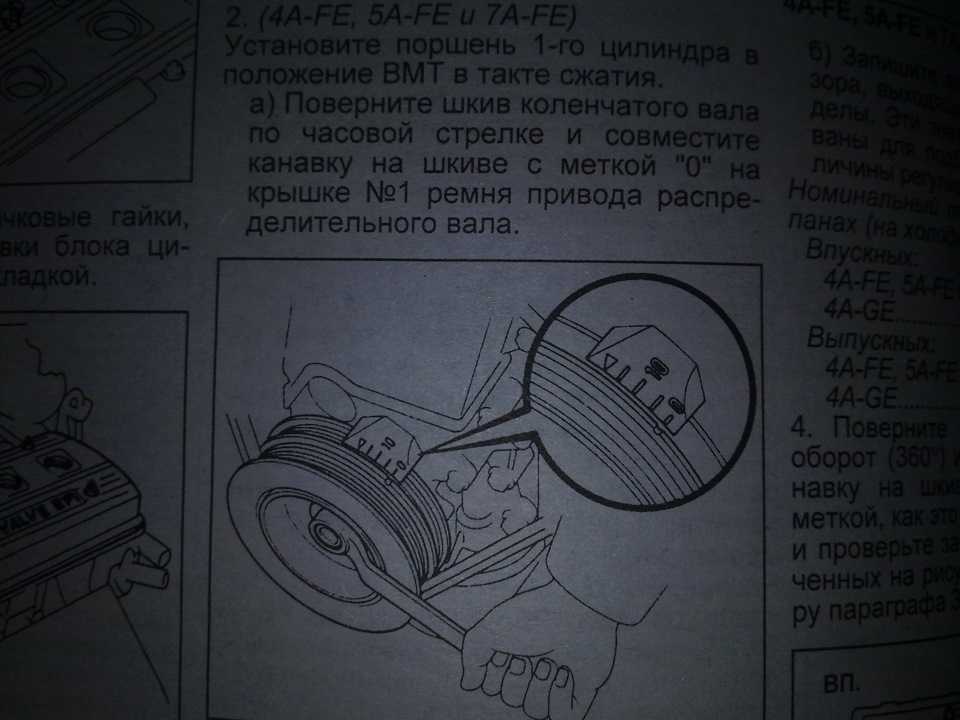

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

  • Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
  • Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

УАЗ 3303 Верблюд › Бортжурнал › Ремонт двигателя, Установка привода распредвала.

Распредвал, коленвал, шатуны установлены. Выводим шатун первого цилиндра в верхнюю мёртвую точку ВМТ. Если не установлен шкив, то смотрим на распредвал. На распредвале кулачки должны быть видны. Если кулачки не видны, то это рабочий ход.

По шкиву проще: при верхнем расположении поршня должна совпасть вторая, по ходу, риска на шкиве. Первая, как на фото — это установка зажигания.

Далее устанавливаем прокладку и привод трамблёра, согласно инструкции.

Устанавливаем, промытый от смазки, маслонасос. Снимаем сетку и заливаем, через приёмное отверстие, полный маслонасос масла. Устанавливаем сетку.

Рихтуем продавленный поддон.

Устанавливаем пробковые уплотнители. срезаем с небольшим запасом 2-3 мм.

Устанавливаем поддон. Низ двигателя собран.

Из копилки «передового опыта»…

При постановке задней крышки толкателей, столкнулся с проблемой: между шпилькой и приводом трамблёра, крышка не входила. «Хвала конструкторам! Умные ребята.» Ну, и пришла мысль снять привод трамблёра. Установка привода трамблёра поставила вообще в тупик. Привод, при установке, не попадал в маслонасос. Давления масла не было, и даже при проворачивании стартёром слышалось металлическое пощелкивание (привод задевал за блок).

Далее, надо было сливать масло, снимать поддон. Потом, устанавливать привод, поддон и снова заливать масло.

Была найдена причина: люфт, в приводе (он «качается», отклонялся от продольной оси, не попадая в паз масляного насоса).

Чтобы зафиксировать, вставил деревянные клинья. Позже, они сами отваливаются и удаляются, при замене масла. Развернул паз маслонасоса в нужное положение, подвернувшимся шомполом. Легко вставил привод трамблёра.

Более «продвинутые пользователи», в таком случае, просто выворачивают шпильку, устанавливают крышку, а затем шпильку. Но, вот без пива — не сообразил. «И опыт, сын ошибок трудных…»

В армию попадают водители, порою, только что получившие права. Опыта вождения немного. В ремонте и обслуживании, ещё меньше. Приводы «вталкивали» кто, как мог: и на 180 градусов и на 90. неправильно устанавливали положение шестерён. А, так как бывали ещё, при этом, ленивые, переставлять не хотели… Шли к «дедушке», а тот выставлял ВМТ и перекидывал провода 1 цилиндра, на тот, куда попадало. Далее, по кругу. Так и ездила вся часть без проблем, у кого на 3, у кого 4…

источник

Нюансы при регулировке клапанов на автомобилях ГАЗ

Клапана не всегда поддаются регулировке, в некоторых случаях стук остается даже при установке рекомендуемых зазоров. Причин такого явления может быть несколько:

  • изношены кулачки распредвала;
  • ось, на которой стоят коромысла, имеет выработку;
  • носики коромысел неравномерно сработались;
  • износились толкатели;
  • сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут убираться не клапан, а в чашку клапанной пружины. Этот дефект удастся устранить установкой новых сухарей.

https://youtube.com/watch?v=_fh27Hk-XlM

Проводится регулировка клапанов ГАЗ 53 при снижении оборотов двигателя и увеличенном расходе топлива. Еще одна причина для указанной процедуры — появление характерных шумов в районе выхлопной трубы и карбюратора Газ 53. В результате эксплуатационных нагрузок увеличивается зазор на клапане. С практической точки зрения проблема не позволяет завести «железного коня» с первого раза. Если это все-таки удается, то двигатель издает ритмичные стуки.

Регулировка клапанов Волга ГАЗ-24 своими руками: видео и порядок работ

Регулировка клапанов ГАЗ-24 интересует многих автовладельцев. Дело в том, что проблема работы мотора встречается достаточно часто, и автолюбители для проведения регулировки предпочитают обращаться на СТО. Но можно поступить иначе, ведь всю работу вы легко сделаете своими силами.

На что обратить внимание

Ваша задача состоит в том, чтобы правильно отрегулировать клапан. Он должен не только полностью закрываться, но и открываться на требуемую величину.

Клапана автомобиля Газ 24

Важно обратить внимание на обеспечение плотного прилегания головки. Посмотрите на затяжные гайки, их нужно подтягивать в установленной последовательности, это обеспечит равномерное прилегание

Процесс следует выполнять на холодном двигателе, он осуществляется в 2 этапа. Вначале подтяните гайки совсем немного, достаточно сделать это на половину рабочего хода. Потом переходите ко второму этапу — затяните все гайки до упора.

Этапы регулировки

Помните о том, что перед началом работы нужно внимательно изучить инструкцию данного автомобиля. Так вы узнаете о строении двигателя, расположенных на нем узлов и деталей. Заранее позаботьтесь о том, чтобы у вас были под рукой измерительные приборы и другие инструменты. Вам понадобится следующее:

  • набор щупов;

    Щупы для регулировки зазоров клапанов Газ 24

  • ключи и отвертки, входящие в набор инструментов вашего автомобиля.

Сначала отсоедините шланги, речь идет о вентиляции картера. После этого на ГАЗ 2410 снимите воздушный фильтр

После этого обратите внимание на тросик привода, отсоедините его. Аналогично поступите с трубкой вакуумного регулятора

Возьмите ветошь и тщательно удалите пыль, сотрите потеки масла с клапанной крышки и расположенных рядом элементов. Подготовительная работа очень важна, так в механизм при вскрытии не попадет грязь. Сняв крышку, промойте ее. Обязательно прочистите маслоотделитель, для этого можно использовать растворитель или бензин. Посмотрите на крышку, привалочная плоскость должна быть ровной. Очень часто она деформируется из-за того, что автовладельцы сильно затягивают болты. Как результат — даже при установке новой прокладки фиксируется потение маслом.

Внимательно проверьте зазоры, смотрите между коромыслами и клапанами. Если требуется, отрегулируйте их. Посмотрите на 1 цилиндр, в идеале зазор выпускного клапана составляет 0,35-0,40 мм. Если же говорить о впускном клапане 1 и 3 цилиндра, то зазор должен составлять 0,40-0,45 мм. Аналогичное значение должно быть и у выпускного клапана 2 цилиндра. После этого поверните коленвал, нужно сделать полный оборот

Затем выполните регулировку, обращая внимание на зазоры между следующими частями:

Выпускным клапаном 4 цилиндра. Нормальное значение — 0,35-0,40 мм.
Впускные клапаны

Речь идет о 2 и 4 цилиндрах.
Кроме того, нужно обратить внимание на выпускной клапан 3 цилиндра. Для всех вариантов зазор должен быть 0,40-0,45 мм.

Когда вы завершите регулировку, затяните контргайки. После этого еще раз проверьте зазоры. Помните о том, что не нужно выполнять регулировку, полагаясь на слух. Такая настройка не только не принесет результата, но и может навредить мотору. Полагаясь на слух, вы сделаете двигатель на газ 2410 менее приемистым. Расход топлива увеличится, заправка будет требоваться чаще. Соответственно, через некоторое время мотор может издавать характерный звон. Его можно часто услышать у отечественных автомобилей.

Заключение

Регулировка клапанов ГАЗ не составляет труда. Используя инструменты, соблюдая последовательность шагов, вы своими силами произведете настройку, не прибегая к услугам мастеров, работающих на СТО.

Карбюратор

Теперь немного о системе питания. Карбюратор на ГАЗ-53 — двухкамерный, эмульсионный. Его особенность в одновременном открытии обеих заслонок при этом поплавковая камера достаточно сбалансированная. Данный карбюратор имеет индекс К-135. Он, если сравнить его с другими моделями, отличается наличием некоторых регулировок. Если неверно настроить или не настроить вовсе, то на двигателях, оснащенных стандартными ГБЦ, эксплуатировать его не удастся. Карбюратор ГАЗ-53 работает следующим образом- первая камера отвечает за подачу топливной смеси в 5, 6, 7, 8 цилиндры. А вторая — в 1, 2, 3, 4.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

ОКТАН-КОРРЕКТОР

Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

БЕСКОНТАКТНЫЕ СИСТЕМЫ

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

4.1.3. Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)

Приведенное ниже описание процедуры составлено на базе предположения о правильности установки ВВ свечных проводов и распределителя зажигания. Если возникает необходимость приведения двигателя в ВМТ с целью корректировки положения распределителя, положение поршня в первом цилиндре двигателя может быть качественно определено путем отслеживания изменения компрессионного давления через свечное отверстие. Далее необходимо добиться совмещения соответствующих установочных меток (см. параграф 9).

Необходимость в приведении поршня(ей) в положение ВМТ возникает прити таких как снятие/установка распределительного вала, компонентов привода ГРМ и распределителя зажигания.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Удостоверьтесь, что трансмиссия переведена в нейтральное положение, затем прочно взведите стояночный тормоз, либо подоприте задние колеса автомобиля противооткатными башмаками. 2. Отключите систему зажигания, рассоединив электрические разъемы распределителя (см. Главу Электрооборудование двигателя). 3. Временно выведите из строя систему питания (см. Главу Системы питания и выпуска). 4. Снимите свечи зажигания (см. Главу Текущее обслуживание). 5. Приведение любого из поршней в положение ВМТ производится путем проворачивания коленчатого вала двигателя одним из описанных ниже способов. Если смотреть на двигатель спереди (со стороны приводного ремня), нормальным направлением вращения коленчатого вала будет направление против часовой стрелки. Помните, что попытка проворачивания вала по часовой стрелке может привести к нарушению регулировок газораспределительного ремня.    a) Наиболее эффективным методом является проворачивание вала в нормальном направлении за болт, ввернутый в торец передней цапфы при помощи торцевого ключа с храповым приводом;    b) Сэкономить время позволит применение дистанционного выключателя стартера (следуйте инструкциям изготовителей). Как только поршень окажется достаточно близко от ВМТ конца такта сжатия, стартер останавливается и дальнейшая подгонка осуществляется методом, описанным в пункте (а);    c) При наличии помощника предварительное проворачивание двигателя может быть осуществлено короткими рывками с водительского места под руководством оператора. Принцип тот же, что и описанный в пункте (b). Окончательная корректировка, опять-таки, производится вручную, при помощи торцевого ключа (см. пункт а). 6. Запомните положение клеммы подсоединения свечного провода первого цилиндра на крышке распределителя. Если клемма не промаркирована, пройдитесь по проводу от свечи к крышке и нанесите соответствующую метку самостоятельно. 7. Снимите крышку с распределителя и отложите ее в сторону (см. Главу Текущее обслуживание).
8. Пометьте корпус в точке непосредственно под клеммой первого цилиндра крышки (см. сопроводительную иллюстрацию).

9. Отыщите установочные метки на шкиве коленчатого вала – они должны оказаться расположенными в непосредственной близи от указателя. Теперь, проворачивая коленчатый вал в нормальном направлении (см. параграф 5), добейтесь точного совмещения нулевой метки с вершиной треугольного выреза указателя (см. сопроводительную иллюстрацию).

10. Теперь проверьте положение бегунка распределителя – он должен оказаться развернутым носиком точно на метку на корпусе. Если бегунок развернут относительно метки на 180°, следовательно, поршень первого цилиндра находится в положении ВМТ конца выпускного такта. 11. Для того, чтобы привести поршень в ВМТ конца такта сжатия, следует провернуть коленчатый вал еще на один полный оборот (360°) против часовой стрелки. Теперь бегунок должен развернуться носиком к метке. 12. Если все перечисленные выше условия о совмещении меток соблюдены, задачу можно считать выполненной, – поршень первого цилиндра приведен в положение ВМТ конца такта сжатия. 13. Теперь, чтобы поочередно, в порядке зажигания, привести в ВМТ оставшиеся поршни, следует нанести соответствующие метки на ободе корпуса (как это делали выше для клеммы подсоединения первого свечного провода). Проворачивание коленчатого вала будет неизбежно сопровождаться вращением бегунка, совмещение носика которого с соответствующей меткой и явится подтверждением о приведении соответствующего поршня в ВМТ конца такта сжатия.

предыдущая страница4.1.2. Подготовительные действия и перечень ремонтных процедур, которые могут быть выполнены без извлечения двигателя из автомобиля следующая страница 4.1.4. Снятие и установка крышки головки цилиндров

Регулировка клапанов ГАЗ 53

ГАЗ-53 — это, без всяких натяжек, легенда нашего автопрома. Заменив не менее легендарный ГАЗ-51 в 1961 году, машина простояла на конвейере более 30 лет и была снята с производства в 1993 году. За это время ей удалось стать самым массовым грузовым автомобилем СССР (всего было выпущено более 4-х миллионов «Газонов»).

Многие думают, что ГАЗ-51, сменил ГАЗ-52, но это не так, 53-й и 52-й Газон, разные модели, которые и выпускались параллельно.

Несмотря на обилие модификаций, а также длительный срок производства, за всё время под капотом ГАЗ-53 стоял только один силовой агрегат — бензиновый двигатель ЗМЗ-53. И естественно вопрос о том, как регулировать клапана у этого двигателя, будет интересен самому широкому кругу автомобилистов. Он подробно будет рассмотрен ниже.

Двигатель Z19DT(H)

40. Двигатель Z19DT — необходимо провернуть коленчатый вал до совмещения меток на шкиве распределительного вала и на кожухе ГРМ (см. сопр. иллюстрацию).

41. Двигатель Z19DTH — для проверки необходимо предварительно вывернуть 2 резьбовые пробки спереди и сзади на корпусе распределительных валов и ввернуть вместо них специальные регулировочные оправки Opel-EN-46789 (со стороны впускных клапанов) и EN-46789-100 (со стороны выпускных клапанов). Проверните коленчатый вал так, чтобы регулировочные оправки зафиксировались в распределительных валах.

42. Установите фиксатор коленчатого вала EN-46788 (см. сопр. иллюстрацию), для чего выверните болт (стрелка) масляного насоса и установите вместо него специальную крепежную шпильку. Установите фиксатор на шестерне коленчатого вала и закрепите его на шестерне болтом и гайкой на крепежной шпильке.

43. Если при установленном инструменте метки ВМТ на шкиве распределительного вала и корпусе распределительных валов совпадают, то фазы распределения отрегулированы правильно. В противном случае снимите зубчатый ремень и произведите соответствующую регулировку — данную операцию рекомендуется поручить специалистам СТО.

44. По окончании выполнения проверки установите на место снимавшиеся компоненты. Не забывайте устанавливать крышку двигателя ().

Двигатель Z16XEP

4. Снимите воздухоочиститель ().

5. Снимите верхнюю крышку зубчатого ремня/привода ГРМ (см. сопр. иллюстрацию), для чего отпустите 2 крепежных болта, отсоедините крышку привода от кожуха и затем слегка потяните ее за прилив (стрелка) вверх.

6. Снимите правый пыльник двигателя ().

7. Поверните шкив коленчатого вала в направлении вращения двигателя (по часовой стрелке) так, чтобы совпали метки на шкиве и кожухе (см. сопр. иллюстрацию 6.7а) — при этом метки на зубчатых колесах распределительных валов (см. сопр. иллюстрацию 6.7b) должны оказаться напротив друг друга. Теперь поршень первого цилиндра находится в ВМТ такта сжатия.

Замечание: Если метки находятся на наружных сторонах колес ГРМ. проверните коленчатый вал еще на один оборот.

Если метки шкивов ГРМ не совпадают, необходимо провести регулировку фаз распределения, для чего снимите зубчатый ремень () — рекомендуется обратиться на СТО кампании Opel.

8. По окончании выполнения проверки установите на место снимавшиеся компоненты. Установка производится в обратном порядке. Пред установкой верхней крышки ГРМ проверьте ее целостность и тщательно протрите снаружи и изнутри.

9. Если помимо проверки фаз газораспределения выставление ВМТ требуется для проведения других работ на двигателе, необходимо предварительно отсоединить отрицательный провод аккумулятора и после снятия верхней крышки зубчатого ремня снять мультиреберный приводной ремень (), а зубчатые колеса распределительных валов зафиксировать специальными приспособлениями (см. сопр. иллюстрацию).
