Описание ручного тормоза на Volkswagen Polo

Ручной тормоз в Фольксваген Поло состоит из следующих элементов: механической рукоятки, крепления к кузову, троса-натяжителя. Принцип работы следующий: водитель выжимает на себя, рычаг, возрастает сила натяжения, трос разжимает тормозные колодки, автомобиль фиксируется в неподвижном состоянии.

Систематическая эксплуатация, механические повреждения способствуют растяжению троса, качество фиксации технического средства снижается.

Ручник, так называют механизм среди автомобилистов Volkswagen Polo, используется не только во время простоя, но и в процессе движения. Нередко возникают ситуации, когда нужно экстренно затормозить, уйти от столкновения, изменив траекторию движения машины.

Основная проблема большинства владельцев авто в том, что данный узел не работает или работает нестабильно. Не все придают должного внимания ручнику, что отображается в статистике административных штрафов, авариях.

Регулировка ручного тормоза

Устранить недостаточное натяжение ручника Volkswagen Polo можно своими силами, без посещения СТО. Замеряем на слух количество щелчков храпового устройства. Допустимое количество шагов равно 8 – 9, не более. В случае превышения или снижения количества можно вести речь о неисправности ручного тормоза.

Чтобы отрегулировать потребуется:

• установить тормозные колодки в штатное положение. Несколькими нажатиями на педаль тормоза выравниваем колодки;
• рычаг ручника находится в опущенном положении;
• в салоне Фольксваген Поло снимаем подстаканник, пластиковую облицовку;
• рычаг ручника поднимаем на 3 – 4 шага;
• подкручиваем ключом на «14» регулировочную шайбу на 2 – 3, или более, если в этом будет необходимость. Главное не переусердствовать, так как заклинит задние колеса;
• опускаем ручник в нулевое положение, проверяем степень натяжения путём фиксации машины «под горку». При необходимости подтягиваем.

Иногда случается так, что регулировка бесполезна, хода резьбы недостаточно для полноценного натяжения троса. Нужна замена тормозных колодок, привода натяжителя Volkswagen Polo.

Замена тросов и колодок ручного тормоза на Фольксваген Поло

Перед установкой новых фрикционных накладок проводим диагностику зубчатого сектора, собачки. Нередко из-за износа металлических зубьев натяжение ручного тормоза невозможно. Чтобы проверить состояние привода достаточно выжать рычаг в максимальное положение, визуально осмотреть механический привод. Явные дефекты будут сразу видны. Исходя из результатов диагностики, принять решение о необходимости замены фрикционных накладок, троса.

Основные этапы замены троса, тормозных колодок

• демонтаж пластиковой облицовки панели туннеля;
• снимаем контакты реле лампы индикации от привода;
• выкручиваем гайку-регулятор, чтобы снизить натяжение;
• извлекаем наконечники тросов с вилочного натяжителя. Ослабляем их, выводим под днище машины;
• вывешиваем зад машины, снимаем колеса;
• поочерёдно отвинчиваем тормозные барабаны (всего семь болтов), разбираем механизм;
• выводим наконечник троса, заводим новый, собираем в обратной последовательности;
• снимаем пружину, извлекаем изношенные колодки, устанавливаем новые;
• привинчиваем колесо. Аналогичные действия повторяем на противоположной стороне.

По завершении заводим тросы в салон, к механическому приводу. Регулируем степень натяжения при помощи уже знакомой гайки – регулятора. Устанавливаем Volkswagen Polo под горку, проверяем качество фиксации. Второй этап: диагностика наката машины в нейтральном положении КПП. Чрезмерное натяжение приводит к повышенному расходу топлива, так как преодолевается сопротивление тормозных колодок.

Признаки перетяжки ручника

• сниженная динамика разгона;
• ход рычага слишком короткий;
• автомобиль плохо фиксируется на подъёмах;
• на центральной консоли приборов сигнализирует индикатор о неисправности в тормозной системе;
• повышенный расход горючего;
• в процессе езды слышны сторонние звуки, скрипы в области расположения тормозного барабана.

Причины поломки ручного тормоза

• длительная эксплуатация без проведения промежуточной профилактики;
• механическое, техническое повреждение, авария, столкновение, удар;
• чрезмерное натяжение троса, что привело к его растяжению, порыву, деформации;
• износ механического привода, металлических зубьев;
• деформация штатного крепления.

Исправное состояние ручника – залог вашей безопасности, сэкономленные средства на административных штрафах, спокойствие при езде. При условии соблюдения регламента установки, ресурс эксплуатации превышает 60 000 км до капитальной замены тросов. В промежутке потребуется периодическая подтяжка гайки – регулятора ручника Volkswagen Polo.

Где в Санкт-Петербурге проверить исправность стояночного тормоза

В автоцентрах нашей компании «Авто Премиум» быстро и качественно проверят исправность стояночного тормоза в автомобиле Citroen и любом другом. Предприятие работает на рынке уже более 20 лет, оказывая качественные услуги по сервисному обслуживанию и ремонту Ситроен, а также авто всех марок и любого года выпуска по доступным ценам. Наши СТО имеют новейшее оборудование и оснащены специальными инструментами, а сотрудники обладают высокой квалификацией.

Более подробную информацию вы можете получить на нашем сайте или узнать напрямую у менеджеров. Будем рады видеть вас в нашем сервисном центре!

Как заменить стояночный тормоз

Если после регулировки стояночный тормоз не работает, еле держит, а трос затянут по максимуму до упора, то пришло время делать замену.

Для замены главного тросика или отходящих к колесам надо поставить также машину на смотровую яму.

Из салона, снимаем декор накладку у основания ручника и откручиваем гайку, с помощью которой делали регулировку. Для вспомогательных тросов надо отсоединить уравнители поворотом на 90 градусов.

Снять тормозной барабан, тормозные колодки, и отверткой надо оттянуть наконечник троса из паза на разжимном рычажке. Пассатижами (плоскогубцами) разжимаем фиксатор пружины снимаем его с щитка.

Рекомендуем: Насос омывателя лобового стекла — как он работает

Смазка для тросика ручного тормоза

Лучше смазывать трос консистентной смазкой, которая имеет хорошие эксплуатационные характеристики: высокая максимальная температура плавления и стойкая к окислению.

Отлично подходит смазка для троса Литол 24. Можно также воспользоваться его зарубежными аналогами.

Замена троса ручника Фольксваген

Далее мы рассмотрим порядок работ, которые являются обязательными, если необходима замена троса ручного тормоза на автомобиле Джетта, разного периода выпуска. Дело в том, что на самых первых моделях устанавливалась барабанная тормозная система, а для нее замена троса ручника имеет свои особенности, о которых мы обязательно расскажем ниже. Итак, весь необходимый инструмент готов, тогда приступаем.

Чтобы замена троса происходила быстро и качественно, следует выполнить такие подготовительные действия, как:

1. вывесить заднюю часть авто и отвернуть ручной тормоз;
2. далее снять кожух (как правило, он выполнен из пластмассы) с рычага;
3. после этого необходимо отвернуть фиксирующие и регулировочные гайки, расположенные на тросе.

Если рассматривается барабанная система, то в этом случае необходимо:

• произвести снятие барабана;
• затем снять тормозные колодки;
• отсоединить трос ручника Фольксваген.

Если автомобиль оснащен дисковой системой, тогда необходимо выполнить следующий порядок действий:

1. отжать клеммный зажим тросика;
2. нажать на приводной рычажок и снять трос.

Установка нового троса ручного тормоза Volkswagen Jetta

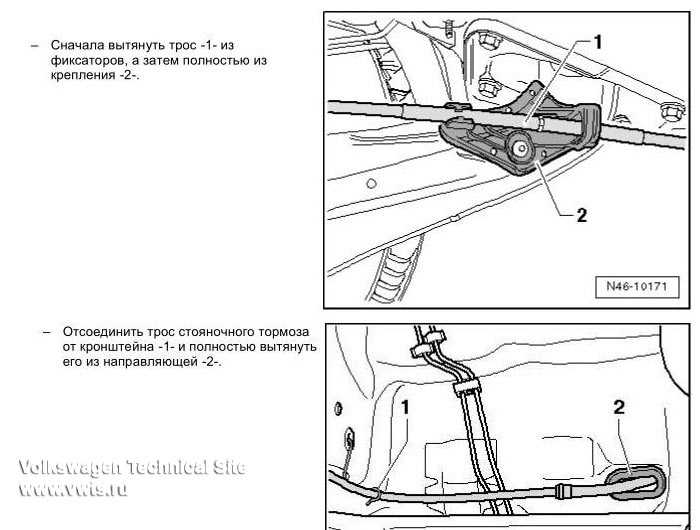

Общее правило снятия троса для моделей ограниченных серий Фольксваген Джетта и лимитированных выпусков:

• Для начала необходимо извлечь из трубчатой направляющей пружинного держателя трос, (или из тормозного щита, если барабанная система).
• Далее требуется зафиксировать и закрепить новый тросик на рычажке и нанести водоотталкивающую смазку в тех областях, где он выходит из направляющей трубки.
• Отрегулировать ручник.

Как произвести регулировку ручного тормоза

Если у вас стоит барабанная система, то такое регулирование необходимо производить только в тот момент, когда происходит замена троса. Если дисковая система – регулировать его необходимо именно тогда, когда происходит замена тормозных дисков, скоб, или колодок. Подготовительные работы будут заключаться в следующем:

1. необходимо вывесить заднюю часть вашего авто;
2. до упора выжать педаль тормоза;
3. снять кожух, защищающий ручник (пластиковый);
4. ослабить регулировочные гайки.

Далее все зависит от типа тормозной системы Фольксваген Джетта. Если это барабанная система тормозов, тогда необходимо:

• На Фольксваген Джетта 1987 года выпуска – затянуть рычаг ручника на три щелчка, для автомобилей 1988 года выпуска и позже – на пять щелчков.
• Завернуть регулировочную гайку до того момента, пока остается возможность провернуть колесо вручную. При этом помните, что когда будете вращать гайку, необходимо отверткой удерживать резьбовой наконечник от возможного проворачивания.

При дисковой системе требуется выполнить следующие операции:

1. Включить передачу, при этом ручник должен находиться в нижнем положении.
2. Скажите помощнику, чтобы вращал регулировочную гайку, а также подал вам сигнал, когда приводные рычаги ослабятся и отойдут от упоров.
3. Далее необходимо замерить промежуток между рычажком и упорами. Допустимое расстояние для автомобилей 1987 года выпуска – не больше чем 1 мм. Для моделей Фольксваген Джетта 1988 года выпуска и позднее – не больше чем 1,5 мм.

Оригинальный трос ручника для Фольксваген Джетта

По завершении основных работ по замене тросика и его регулировки, следует выполнить еще несколько обязательных манипуляций с ручником, а именно:

• поднять / опустить ручник (выполните это действие не менее чем 3-5 раз);
• проверьте, чтобы задние колеса крутились легко;
• если все в порядке, тогда необходимо затянуть контргайки.

Таким образом, независимо от того, какой модели автомобиль Фольксваген, сейчас вы без посторонней помощи сможете профессионально выполнить замену троса ручника, а также его регулировку. Нет необходимости обращаться в автосервисы для того, чтобы выполнить эту плановую замену, поскольку, как можно видеть по описанию основных работ, с ними может справиться любой начинающий автовладелец. Главное – это наличие инструмента и желание сделать все самостоятельно.

Каждый раз, производя техническое обслуживание автомобиля Фольксваген Джетта, вам будет намного проще не только в плане его эксплуатации, а также в материальном его содержании. Поэтому выбор вполне очевиден. Да и как говорят профессионалы, практический опыт обслуживания автомобиля – это лучшее знание для водителя. Поэтому нет никаких сомнений в том, что самостоятельный подход к делу, а также желание, сделают из вас самого настоящего профессионала.

Причины и особенности замены ремня

Для чего только не используется в современных моделях это простейшее устройство! Автомобиль ни за что не заведется, если под капотом будет отсутствовать генератор − не из чего будет вырабатывать необходимую искру. То же самое можно сказать и про многочисленные элементы головной оптики, задних фонарей, боковых повторителей поворотов и т.д. Что уж говорить о различных электронных «примочках» в салоне: не «полазить» в бортовом компьютере, не послушать музыку, не посмотреть фильмы. Даже прикуривателем не воспользоваться.

Поэтому генератор − жизненно важная деталь любого автомобиля, за которой нужно внимательно следить. Выход из строя элементов генератора в самых запущенных стадиях повлечет за собой вызов автоэвакуатора.

Чаще всего владельцы седана Фольксваген Поло жалуются на неправильную работу поликлинового ремня привода вспомогательных агрегатов, в которые как раз входит электрическое устройство переменного тока. Под ремнем находятся также шкивы насоса охлаждающей жидкости (2) и компрессор системы кондиционирования (6) (если комплектация оборудована кондиционером).

Схема такая: помимо перечисленных шкивов сюда входят натяжной элемент с крышкой, направляющий ролик (3), «колесико» коленчатого вала (1), натяжной ролик (4), собственно сам генератор (5) и крепления−болты. Все элементы обтянуты тем самым поликлиновым ремнем, с которым и возникают проблемы при неправильной эксплуатации автомобиля.

Обычно ремень меняют для замены прокладок в приводе ГРМ или на самой цепи устройства. Также его снимают для проверки исправности работы блока цилиндров, головки которых могут износиться или иметь грязевые, масляные отложения на поверхности. На станциях ТО натяжение ремня не проверяют, поэтому проверку стоит проводить самостоятельно. На Поло седан специалисты рекомендуют заниматься процедурой каждые тридцать 000 км пробега.

Проводить замену необходимо, если появятся:

• Износ на зубчатой поверхности в виде трещин или подрезов. От резины также может отслаиваться ткань.
• Трещины или складки на обратной стороне ремня.
• Расслоение на боковых поверхностях.
• Масляные разводы на ремне.

Последняя причина на Поло седан встречается реже, чем остальные, но скидывать со счетов ее не стоит, так как масло быстро разъедает поверхность ремня. Как правило, масло попадает на устройство вследствие порчи герметичности сальников валов «движка». Если масло не успело еще испортить резину, то нужно незамедлительно почистить ремень от разрушающих структуру осадков.

Для моделей без системы кондиционирования оригинальный ремень VAG имеет номер 6q0903137a. Длина устройства из−за отсутствия шкива компрессора кондиционера значительно меньше, чем у первого аппарата − одна тысяча восемьдесят восемь мм. Однако, короткая длина ремня не означает, что стоить он будет дешевле. Расценки примерно те же − от одна тысяча восемьсот руб. Те, кто предпочитает экономить, могут приобрести аналоги от тех же Bosch или LYNX, например. Стоимость ремней начинается от пятьсот руб.

Регулировка ручного тормоза на Фольксваген Гольф 5?

Итак, мы начинаем нашу статью с регулировка ручного тормоза Фольксваген Гольф 5 в его ручной версии. Эта версия работает базовым образом, имея систему проводов и винтов, которые позволяют вам управлять натяжением от устройства и, таким образом, изменять ход от рычага ручного тормоза. Чтобы воздействовать на него, вам нужно будет воздействовать на эти виды винтов, чтобы удлинить трос ручника Фольксваген Гольф 5 . В любом случае, непосредственно перед регулировкой ручного тормоза вы должны убедиться, что ваши задние колеса точно не заблокированы на протяжении всей регулировки. Пожалуйста, ознакомьтесь с подробным описанием процесса проведения такого рода вмешательства:

• На уровне ручного тормоза снимите пластиковую консоль, закрывающую его, с помощью винтов и зажимов torx.
• После этого вы должны увидеть люк на ручном тормозе, откройте его, чтобы увидеть систему винтов и проводов.
• Вам нужно будет найти контргайки и ослабить их гаечным ключом, чтобы снять напряжение кабеля.
• Теперь закрутите гайки стопорного механизма с обеих сторон, убедитесь, что вы делаете одинаковые изменения с обеих сторон, чтобы сохранить сбалансированное торможение, и убедитесь, что ручка ручного тормоза вашего Volkswagen Golf 5 имеет ход около 3 меток.
• Затяните контргайки и проверьте крепление колес вашего автомобиля, если оно в порядке, вы можете собрать комплект, в противном случае снова затяните стяжные винты, пока не получите большую оптимальную конфигурацию.

.Если у вас нет доступа к крышке ручного тормоза Volkswagen Golf 5, регулировка будет точно такой же, однако это будет сделано путем прохождения непосредственно под вашим автомобилем на уровне ручки ручного тормоза. Не забудьте поставить свой автомобиль на стенд непосредственно перед любым действием.

замена тросов ручника

откручиваем центральную гайку до тех пор, пока троса не получится вывести из прорезей

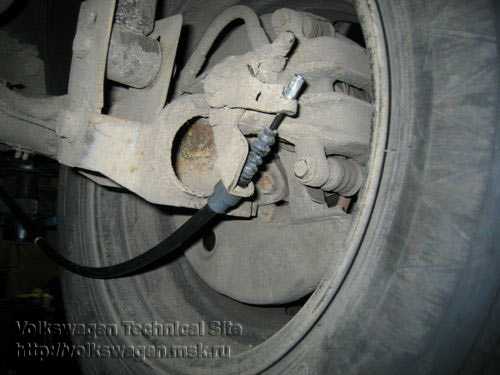

отсоединяем троса от суппортов

оригинальные троса крепятся пластиковыми усиками на рубашке. Их нужно сжать и вытянуть трос

ещё рубашка крепится к рычагу болтом с головкой под шестиграник

вытягиваем рубашку из направляющей втулки

вставляем новый трос, я наношу немного смазки на самый кончик рубашки

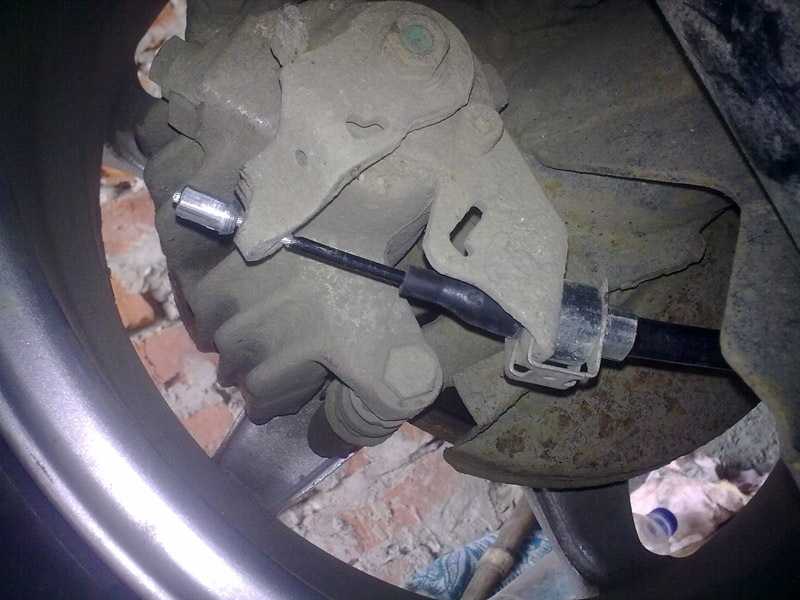

второй конец рубашки прикрепляем к суппорту

в салоне заводим троса в коромысло

надеваем трос на рычаг привода суппорта

и производим регулировку. Крутим гайку до тех пор, пока шарик на конце троса не упрётся в рычаг привода суппорта. Несколько раз дёргаем рычаг в салоне, отпускем. Рычаг привода суппорта должен возвращаться до упора

в процессе эксплуатации дополнительные регулировки не требуются. Если ваш ручник не обеспечивает необходимую эффективность, нельзя натягивать троса, нужно искать неисправность. ————————————————————————————————————————————

Замена электро-троса ручника Astra J

В общем, зимой я не смог тронуться с места, а именно трос ручника замерз и не позволял разойтись колодкам. Приходилось сильно сдергивать трос путем резкого старта с места.

Поехав в сервис Kwd-motors я попросил помочь с моей проблемой. На что мне предложили отключить одну сторону стояночного тормоза (с правой стороны) и оставить с левой стороны, то есть хоть на половину, но ручник у меня работал. Огромное спасибо Kwd-motors, что выручили меня с моей проблемой.

Причина замерзания троса была простой — лопнула оплетка ручника и туда попадала вода с грязью, что не давала нормально работать тросу.

Купить трос мне помог Inkotoro. Огромное ему спасибо, так как времени не было на поиски данной детали. Трос покупал по последнему номер 05 22 134. Вроде как считается модернизированный. Модернизация видимо заключается в дополнительных стяжных элементах возле бабышек троса.

Замена троса простая, пока конечно не прочитал комментарий kpy3o в теме Замена троса электроручника у pfavorit. Огромное Вам спасибо. Так бы я наверное весь электроблок руками разобрал, чтобы вытащить тросик.)

Сперва я думал надо разбирать весь сам блок.

А оказывается надо включить зажигание, выжить педаль тормоза и нажать и держать кнопку ручника вниз (то есть снятие с ручника) и ждать (около 5 секунд) пока на панели загорится пиктограмма желтого цвета «Сигнальная лампа системы электропривода стояночного тормоза». После появления пиктограммы желтого цвета нужно снова нажать на на кнопку ручника вниз (то есть снятие с ручника) и ждать (около 5 секунд) пока моторчик не выдвинет затвор ручника в свободное пространство способствующее снятию троса ручника.

Далее нужно просто заменить трос ручника, предварительно одев новые выходы тросика на суппорта и посадочные места, тем самым это будет это легче сделать. После всего это надо будет поднять кнопку ручника вверх и сам механизм произведет натяжку троса.
