Замена поперечной рулевой тяги volkswagen passat b5

Дополнительные моменты

  • Нижние рычаги Пассата поменять гораздо труднее, правда, не с технической стороны, а из-за множества соединенительных деталей. Для замены потребуется подкатной гидравлический домкрат, стойка либо наличие обычной ямы. Она существенно облегчит процесс. Необходимо взять два накидных ключа на восемнадцать (простой и изогнутый), а также головки в диапазоне от тринадцати до девятнадцати – для подрамника двигателя.
  • Из специального инструмента вам может пригодиться съёмник, для снятия шаровой из поворотного кулака. Заменить съёмник может гидравлический домкрат либо низкая стойка, монтировка и хороший весомый молоток. Ведь шаровую вы снимите за счет упора пальца при опускании автомобиля.
  • Если вы будете использовать съемник, то вам придется вытаскивать полуось из ступицы. Но, можно сделать всё иначе. Палец шаровой переднего рычага сдавить за счет упирания в него одной стороной удлинителя, другой стороной прямо в асфальт – немного опускаем, наносим пару ударов большим молотком в корпус рычага у пальца шаровой.
  • Говоря о пальце шаровой у заднего рычага, то его стоит попробовать выбить с помощью коротенького удлинителя, также может понадобиться монтировка «для отрыва. Если он вам еще нужен, то выбивайте его через гайку, чтобы не замялась резьба на пальце шаровой.
  • Только при полном снятии запчастей можно со ста процентной вероятностью говорить, какие из них «умерли», а на каких ещё можно поездить. Когда снимите нижний передний рычаг – сделайте диагностику люфта стойки стабилизатора в шаровых, при ее износе вы услышите стук не хуже, как при «мёртвом» рычаге.
  • Установку детали стоит выполнять в обратном порядке. Говоря о тонкостях замены, стоит уточнить, что сначала нужно постановить шаровую рычаг в поворотный кулак, не затягивая, а затем рычаг в подрамник. Всё хорошо прикручивайте, не забудьте прикрутить подрамник к кузову.

В заключении статьи, хочется отметить, что специалисты считают, что для продления срока эксплуатации запчастей можно придерживаться следующих рекомендаций:

  • Водить машину аккуратно, мягко, забыть о спортивном стиле езды, когда это неоправданно.
  • Своевременно делать техническое обслуживание, делать осмотры и диагностики.

Хлопоты с рычагами на этой марке имеются, но это не повод отказываться от любимого автомобиля, ведь у многорычажной подвески есть множество плюсов.

Гораздо комфортнее чувствуют себя автолюбители, у которых установлена многорычажная подвеска. Её монтаж позволяет забыть о неровностях на дорогах. Если машина угодила в яму, в ту же секунду сработает рычаг попавшего в него колеса. Он будет оберегать ваш кузов от тяжёлых последствий сильных ударов.

Ещё одно преимущество многорычажной подвески в том, что сцепление колес с дорогой гораздо лучше, если сравнивать с обычной подвеской. Успех эксплуатации напрямую зависит от поведения самого автолюбителя: как часто он посещает автосервис, для проведения такой стандартной процедуры, как диагностика; характерные манеры вождения; климатические и дорожные условия.

Аккуратному и ответственному автолюбителю удаётся дойти до отметки пробега в 100 000 километров. Берегите свой автомобиль.

Источник статьи: http://carsclick.ru/volkswagen/obsluzhivanie/vse-o-rychagah-na-folksvagen-passat-b5/

Установка

1. Проверьте состояние и, при необходимости, замените поперечную рулевую тягу или шарнир рулевой тяги.

2. При необходимости отвинтите рулевой наконечник от рулевой тяги, при этом посчитайте количество оборотов при отвинчивании. Ввинтите новый рулевой наконечник в рулевую тягу на то же число оборотов.

3. При установке новой рулевой тяги измерьте и, при необходимости, откорректируйте длину тяги, при этом ее длина должна быть равна длине снятой рулевой тяги.

4. Затяните контргайку (В) рулевой тяги моментом 40 Нм, при этом удерживайте от проворачивания рулевую тягу за шестигранник (А).

5. Установите рулевую тягу на место и привинтите ее к рулевой передаче.

6. Установите наконечник поперечной рулевой тяги на поворотный кулак и затяните болт (3) (см. рис. Элементы верхнего крепления поворотного кулака) моментом 7 Нм. Навинтите новую самоконтрящуюся гайку (4) и затяните ее моментом 45 Нм.

7. Установите на место защитный чехол рулевой передачи и закрепите его хомутами.

8. Нанесите тонкий слой смазки на буртик, центрирующий диск колеса. Установите колесо и закрепите его болтами.

9. Опустите автомобиль на землю и затяните болты крепления колеса моментом 120 Нм.

10. На двигателях с пятью клапанами установите воздушный фильтр и патрубок воздухозаборника.

11. На четырехцилиндровых двигателях установите на место и привинтите термозащитный экран.

12. Проверьте и, при необходимости, отрегулируйте углы установки колес.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Ремонт рулевой рейки Passat B3 с ГУР

Предотвратить поломку важного узла можно, если вовремя исправлять мелкие неисправности: заменять пыльники, обновлять смазку, производить регулировку. Полная разборка позволит оценить степень износа компонентов: подшипников, зубчатого соединения, уплотнительных колец и сальников. Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии

Ремонт рулевой рейки «Пассата Б3» с ГУР включает в себя замену поврежденных частей, очистку металлических деталей от коррозии.

Продается специальный ремкомплект для рулевой рейки «Пассата Б3» с ГУР. В его состав входят:

  • сальники;
  • тефлоновые и резиновые кольца;
  • втулки и подшипники;
  • заглушки;
  • гайки.

Ремкомплект рулевой рейки «Пассата Б3» с ГУР. Источник фото: https://www.drive2.ru/l/516353751221535516

Содержимое набора меняется в зависимости от цены комплекта и производителя.

Замена пыльника

Резиновые гармошки-пыльники защищают тяги. Трещины или разрывы, нарушающие целостность резины, приводят к попаданию воды и грязи и вытеснению смазывающего вещества. Менять пыльники нужно сразу по обнаружению повреждений.

Осмотр резиновых деталей удобнее проводить на яме, но можно и сверху, через подкапотное пространство или под арками колес. Описание замены пыльника:

  • Загнать машину на эстакаду, заглушить мотор и установить противооткатные устройства.
  • Снять защиту двигателя (при наличии).
  • Поддомкратить перед машины и снять колесо.
  • Открутить наконечник: железной щеткой очистить от грязи, открутить гайку (если палец наконечника прокручивается – отпилить болгаркой). Ослабить контргайку на тяге. Установить съемник шаровых опор и рулевых наконечников и выпрессовать палец наконечника (сопряжение конической формы и часто разъединяется с трудом).  Не рекомендуется использовать молоток и грубую физическую силу, так как удары могут привести к поломке других узлов автомобиля. Удерживая тягу от проворачивания, скрутить наконечник.
  • Удалить хомуты. Чаще они металлические и скреплены винтом. На некоторых «Пассатах Б3» установлены пластиковые хомуты, их разрезать ножом.
  • Вытянуть пыльник. Ухватить его проще плоскогубцами или длинными щипцами.
  • Протереть узлы начисто, проверить рейку на отсутствие повреждений и люфтов.
  • Смазать солидолом или специальной автомобильной смазкой (G052168A1, AOF06300004) и установить новый пыльник. Затянуть хомутом. Чтобы рулевая тяга в момент установки не прокручивалась, зафиксировать ее.
  • Прикрутить в обратном порядке снятые узлы.

Пыльник рулевой рейки. Источник фото: https://www.drive2.ru/l/516842209262175103/

Можно заменить расходник, поддомкратив машину «на земле» и не снимая тяги. Для этого руль «Пассата Б3» выворачивается до упора, тогда тяги втягиваются и открывают доступ к пыльникам.

Регулировка

Со временем рулевая рейка изнашивается и появляется люфт. Производители учли эту неизбежность, снабдив Passat B3 регулировочной гайкой с внутренним шестигранником на 22. Если нужного инструмента нет, взять обычную гайку на 22 и вставить ее (не до конца) в регулировочную. Тогда можно крутить метиз обычным гаечным ключом.

Затягивая гайку, автовладелец снижает свободный ход руля. Если закрутить регулировочный метиз до упора, не оставив зазора, то зубчатая передача между рейкой и валом быстрее придет в негодность из-за износа зубьев. В регулировке есть несколько важных моментов:

  • колеса машины должны быть выставлены параллельно кузову машины;
  • слишком сильная затяжка гайки приводит к тугому повороту руля (метиз нужно ослабить);
  • также затяжка уменьшает угол поворота колес, что негативно сказывается на маневренности автомобиля;
  • для проверки правильности регулировки достаточно слегка повернуть и отпустить рулевое колесо: если все сделано верно, руль автоматически вернется в исходное положение;
  • после каждой настройки обязательны ходовые испытания.

Регулировать нужно плавно. Работать лучше вдвоем: один человек крутит гайку, а второй вращает руль, чтобы избежать его заклинивания.

Как подобрать рулевую рейку для замены на Пассат Б5

На автомобиль Volkswagen Passat B5 устанавливали множество рулевых реек, которые отличаются в зависимости от типа двигателя.

Тип двигателя Артикул Цена руб.
Для 4-х цилиндр. 3B1 422 052 M (8D1 422 052 M) 138000
Gelzer H1116U 23550
Sat ST-8D1422052B 26840
Fenox SR17227 22570
Для 5 и 6 цилиндр. 3B1 422 052 S (8D1 422 053 С) 148200
GS 2GS0317C 22650
Stellox 31-35217-SX 22800
Masterkit 77R064 20450

Существует множество номеров с добавочной буквой “Х” в конце, свидетельствующей о том, что рейка была восстановлена заводом-изготовителем (например 8D1 422 052 BX), а цифра 2 вначале артикула обозначает что рейка для праворульной модификации автомобиля (например 8D2 422 053 CX).

При замене рулевой рейки на новую или после ремонта, важно залить новое масло в систему гидроусилителя. Сюда необходимо лить зеленое синтетическое или минеральное масло

Производитель Каталожный номер Цена, р.
VAG G 004 000 M2 1170
Febi 06161 960
Febi (минеральное) 06162 620
Pentosin 4 008849 503016 1220

Поперечная рулевая тяга Volkswagen Passat B5

Общие сведенияЭлементы крепления термозащитного экрана

1 – термозащитный экран,
2 – гайка,
3 – винт

Элементы крепления кожуха рулевой тяги

1 – пластиковая гайка,
2 – зажим

Элементы верхнего крепления поворотного кулака

1 – гайка,
2 – верхние поперечные рычаги,
3, 4 – крепление рулевой тяги

Снятие

Общие сведения
1. На двигателях с пятью клапанами снимите воздушный фильтр с патрубком воздухозаборника.
2. На четырехцилиндровых двигателях отвинтите гайку и винт и снимите термозащитный экран, см. рис. Элементы крепления термозащитного экрана.
3. Ослабьте болты крепления передних колес, затем поднимите переднюю часть автомобиля и закрепите на подставках. Снимите передние колеса.
4. Отвинтите пластиковую гайку (1), затем, используя лезвие тонкой отвертки, извлеките два зажима (2) и снимите кожух рулевой тяги, см. рис. Элементы крепления кожуха рулевой тяги.
5. Ослабьте хомуты, крепящие защитный чехол рулевой передачи.
6. Ослабьте болты (3 и 4) (см. рис. Элементы верхнего крепления поворотного кулака), крепящие наконечник рулевой тяги и переместите рулевую тягу вниз.
7. Переместите защитный чехол рулевой передачи на рулевую тягу и, используя специальный инструмент VAG 1923, отвинтите рулевую тягу.
8. Снимите поперечную рулевую тягу с автомобиля.

Установка

Общие сведения
1. Проверьте состояние и, при необходимости, замените поперечную рулевую тягу или шарнир рулевой тяги.
2. При необходимости отвинтите рулевой наконечник от рулевой тяги, при этом посчитайте количество оборотов при отвинчивании. Ввинтите новый рулевой наконечник в рулевую тягу на то же число оборотов.
3. При установке новой рулевой тяги измерьте и, при необходимости, откорректируйте длину тяги, при этом ее длина должна быть равна длине снятой рулевой тяги.
4. Затяните контргайку (В) рулевой тяги моментом 40 Нм, при этом удерживайте от проворачивания рулевую тягу за шестигранник (А).
5. Установите рулевую тягу на место и привинтите ее к рулевой передаче.
6. Установите наконечник поперечной рулевой тяги на поворотный кулак и затяните болт (3) (см. рис. Элементы верхнего крепления поворотного кулака) моментом 7 Нм. Навинтите новую самоконтрящуюся гайку (4) и затяните ее моментом 45 Нм.
7. Установите на место защитный чехол рулевой передачи и закрепите его хомутами.
8. Нанесите тонкий слой смазки на буртик, центрирующий диск колеса. Установите колесо и закрепите его болтами.
9. Опустите автомобиль на землю и затяните болты крепления колеса моментом 120 Нм.
10. На двигателях с пятью клапанами установите воздушный фильтр и патрубок воздухозаборника.
11. На четырехцилиндровых двигателях установите на место и привинтите термозащитный экран.
12. Проверьте и, при необходимости, отрегулируйте углы установки колес.

Видео про «Поперечная рулевая тяга» для Volkswagen Passat B5

https://youtube.com/watch?v=_j1KopAGpGw

Замена рулевых наконечников и рулевых тяг Passat B5. VW / Audi /Skoda.

https://youtube.com/watch?v=iI0f59hDDio

Обзор рулевых тяг TRW JAR924 для VW, Audi, Skoda.

https://youtube.com/watch?v=OFXUeX1G4Mk

Как правильно заменить рулевые тяги в AUDI A6,А4,А8

Рулевая рейка Passat B5 — основные виды неисправностей и их причины

Существует несколько видов типичных проблем, которые могут свидетельствовать о нарушении в работе механизма, а именно:

  • Стук во время движения.
  • Нетипичный шум под капотом при запуске двигателя усиливающийся во время поворота рулевого колеса.
  • Появление течей под капотом, понижение уровня жидкости в баке гидроусилителя.
  • Вибрация или отчетливый стук руля во время движения по неровной трассе.

При обнаружении какого-либо из перечисленных отклонений в работе рекомендуется обратиться в автосервис, где проведут полную диагностику автомобиля и более точно выявят причину проблемы.

Причиной поломки или неисправности рулевой рейки чаще всего служит эксплуатация автомобиля в агрессивных условиях. Езда по ухабистой местности и выбоинам приводит к расшатыванию механизма и, как следствие, к их поломке. Повышенное давление на гидроусилитель, которое происходит при сильном нажатии на педаль газа и удерживании руля в крайнем положении, также пагубно сказывается на состоянии всей детали.

Переборка рулевой рейки — в каких случаях проводится и технология ремонта

Здравствуйте, уважаемые автолюбители! Рано или поздно приходит время, когда необходимо ремонтировать рулевую рейку с гидроусилителем руля (ГУР). Для того, чтобы на живом примере, а не «на пальцах» разобраться с тем, как перебрать рулевую рейку, мы рассмотрим порядок выполнения этой работы на примере автомобиля Нексия.

Принцип устройства рулевой рейки, практически любого автомобиля, ничем не отличается. Естественно, существуют нюансы и особенности конструктивного характера и типа размещения рулевой рейки на авто. Именно для уточнения этих особенностей рулевого управления вашего автомобиля, и существует мануал от производителя.

В каких случаях требуется разборка рулевой рейки?

Причины необходимости выполнения ремонта рулевой рейки просты: появление стука при проезде через неровности дороги и при ритмичном покачивании руля в стороны во время движения, при появлении люфта руля.

Прежде, чем приступать к ремонту рулевой рейки, обязательно следует проверить рулевые наконечники и состояние рулевых тяг. Если они в норме, можно попытаться подтянуть рулевую рейку.

При отсутствии желаемых результатов следует проверить наличие люфта в районе крепления тяг. При подтягивании тяг стук может стать еще сильнее, а руль будет крутиться все тяжелее. И, если все усилия по регулировке рулевого привода оказались напрасны, то можно переходить к вопросу о том, как перебрать рулевую рейку?

Подготовка к ремонту: инструменты и материалы для ремонта рулевой рейки

У многих начинающих автолюбителей, которые пробуют делать ремонт авто своими руками, возникает вопрос, — с чего начать, и как разобрать рулевую рейку.

А начинать необходимо с изучения руководства по обслуживанию вашего автомобиля, либо технической литературы, которая сейчас в избытке предлагается в технических книжных магазинах, но чаще всего в интернете.

Следует также заблаговременно приобрести ремкомплект для восстановления механизма рулевого управления. Ну и, разумеется, необходимо приготовить соответствующий набор инструментов, которые могут потребоваться в процессе ремонта.

В него стоит включить набор гаечных ключей: рожковых и торцевых, а также, проверенный временем смазочный материал типа Литол. Хотя сегодня рынок и предлагает смазку для рулевой рейки, но основа у всех смазок, в принципе, одинакова.

Просто нужно помнить о том, что смазка для рулевой рейки должна соответствовать температурному режиму того региона, в котором эксплуатируется ваш автомобиль.

Технология ремонта: разборка и переборка рулевой рейки

Если автолюбитель впервые выполняет операцию по разборки рулевой рейки, ему целесообразно запастись умелым помощником, который в нужную минуту может подать необходимый инструмент или поддержать находящийся на весу узел. Итак, приступим к разборке рулевой рейки:

  • Перед началом работы нужно установить руль в среднее положение и маркером или мелом пометить текущее положение вала. Это нужно сделать, поскольку во время сборки легче будет определить, какой зуб вала ставить на рейку;
  • Слить масло, для чего открутить трубки, подходящие к рейке спереди. После этого — трубки прикрепить на место. Теперь нужно открутить болт карданного вала и снять рейку с поперечины;
  • Детали рулевого механизма нужно тщательно вымыть, например, в средстве для очистки двигателя. Дальнейшую разборку рейки удобнее делать на столе.
  • Для замены верхнего ремкомплекта, нужно стянуть с вала подшипник.
  • Для замены нижнего комплекта нужно извлечь проволочный стопор, вращая втулку на валу рейки.
  • В центре корпуса рейки располагается манжета и шайба, они подлежат замене. Во время запрессовки новых деталей нужно не повредить угловую кромку манжета.
  • Во время установки и сборки нужно проверить правильность входа вала в рейку, после этого надеть карданный вал на шлицы, одновременно подтягивая рейку к поперечине.
  • Теперь следует проверить нахождение руля в среднем положении, затем рейку можно полностью собирать и тщательно крепить.

Как правило, наиболее распространенным диагнозом повреждения является значительная выработка червячного вала. Его следует заменить новым. Сборку следует выполнять в последовательности обратной разборке.

По итогам ремонта рулевой рейки, вы видите, что переборка рулевой рейки – не слишком сложная процедура. В заключении, хотелось бы напомнить любителям быстрой езды: износ вала, мог бы быть меньшим, если водитель аккуратнее преодолевает неровные участки, следит за накачкой колес и производит своевременный техосмотр автомобиля и профилактическое обслуживание.

Что входит в ремкомплект рулевой рейки? + Заметки по ремонту и диагностике »

О том наборе, что входит в ремкомплект рулевой рейки (вернее – что должно в него входить), необходимо знать, когда наступает уже время заняться ходовой. Эти знания весьма пригодятся, и чтобы не попасть впросак и не бегать еще раз на авторынок или магазин запчастей, тем более, если он находится достаточно далеко от гаража, а ваша машина стоит в полу разобранном состоянии. А так – сама по себе процедура проведения работ не представляет особых трудностей в исполнении. Вполне можно справиться, предварительно тщательно подготовившись ко всему. Что входит в ремкомплект рулевой рейки

, и почему ее исправное функционирование так важно для нормальной и комфортной езды по дорогам? Это устройство непосредственно влияет на руль и на колеса, преобразуя за счет определенных механических воздействий усилия водителя. Необходимость в ее правильном функционировании возникает и при поворотах и при удерживании дороги автомобилем. Если данный узел начинает барахлить, то это впоследствии может привести к более серьезным поломкам и более сложным ремонтам

Своевременная же замена комплекта для ремонта рулевых реек сможет это изнашивание предотвратить и ощутимо снизит риск дорогостоящих ремонтов и ДТП.Разновидности реек : Как мы знаем, они связаны с гидравликой, механикой и электрикой, используя эти различные принципы в своем действии. Все, почти что, легковые пользуются первым видом данного узла: так к управлению прилагается минимальное усилие (). С механическим принципом все гораздо проще, а вот электрические рейки приводит в движение специальный двигатель, чтобы облегчить процесс руления

Если данный узел начинает барахлить, то это впоследствии может привести к более серьезным поломкам и более сложным ремонтам. Своевременная же замена комплекта для ремонта рулевых реек сможет это изнашивание предотвратить и ощутимо снизит риск дорогостоящих ремонтов и ДТП.Разновидности реек : Как мы знаем, они связаны с гидравликой, механикой и электрикой, используя эти различные принципы в своем действии. Все, почти что, легковые пользуются первым видом данного узла: так к управлению прилагается минимальное усилие (). С механическим принципом все гораздо проще, а вот электрические рейки приводит в движение специальный двигатель, чтобы облегчить процесс руления.

Причины, по которым придется покупать ремкомплект

Как все детали, данная рейка подлежит износу и иногда ломается. В основном в этом можно винить отечественные дороги, на которых встряска и пыль – главные враги реек – практически обеспечены. Рекомендовано также почаще осматривать пыльники на рейках, потому как даже небольшая прореха может привести уже к изнашиванию уплотнителей, и тогда ремонт вам точно обеспечен.

Кстати, еще многое может зависеть и от стиля езды хозяина агрегата. Или, к примеру, если он по незнанию ставит (особенно зимою) надолго авто с вывороченными вбок колесами, или если забывает о потребности вовремя менять жидкость в гидравлике.

Признаки неисправностей в рулевых рейках

  • При езде по довольно ровной дороге проявляется стук, исходящий из района данного узла;
  • Подтекание смазки гидросистемы;
  • Проявляются постукивания в районе рулевого штурвала;
  • На заведенном агрегате – шумы насоса;
  • Руль туго вращается или появился нештатный люфт.

Предназначение рулевых наконечников и тяг

Шаровые наконечники служат для связи рулевой тяги с поворотным рычагом стойки или поворотным кулаком, в зависимости от типа подвески автомобиля.

Они обладают жёсткостью и отсутствием зазора при работе в заданном направлении, позволяя при этом свободно перемещаться тяге относительно рычага по углу в различных плоскостях.

Обеспечивается это плотной посадкой шарового пальца в корпусе шарнира с поджатием его мощной пружиной через пластиковые или металлические вкладыши со смазкой.

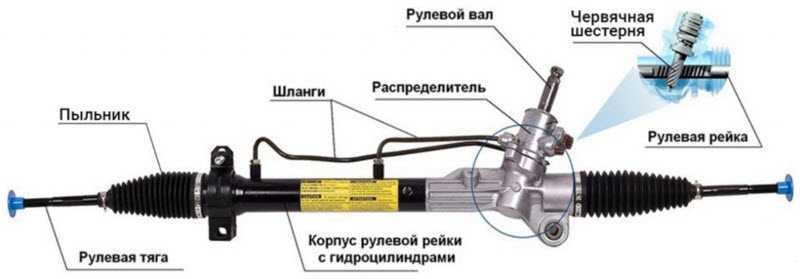

Устройство рулевой рейки

На подавляющем большинстве легковых автомобилей используется рулевой механизм реечного типа. Конструктивно он состоит из:

  • корпуса механизма;
  • рейки с зубчатой накаткой с одной из сторон;
  • ведущей шестерни, насаженной на конец рулевого входного вала;
  • упора, поджимающего рейку к шестерне для устранения зазора между зубьями;
  • пружины упора;
  • втулок в корпусе, по которым скользит рейка;
  • подшипников качения, в них вращается входной вал с шестерней;
  • сальников и пыльников, герметизирующих корпус;
  • гидроусилителя руля, если он предусмотрен.

Корпус механизма закреплён на моторном щите в нижней его части или на подрамнике передней подвески. Вал рейки соединяется с рулевой колонкой на шлицах или сделанной на цилиндрической поверхности лыской.

Водитель вращает рулевое колесо, передавая момент через колонку на входной вал. Зацепление шестерни и рейки преобразует вращательное движение валов в поступательное рейки. К концам или середине рейки с помощью резинометаллических или шаровых шарниров прикреплены рулевые тяги, по одной на каждую сторону.

Чаще всего используются концевые тяги с шаровыми шарнирами (яблоками). Они герметизируются цилиндрическими гофрированными чехлами, сохраняющими смазку шарниров и защищающими от попадания грязи.

Вторыми концами тяги с помощью резьбовых муфт, регулирующих схождение колёс, соединяются с рулевыми наконечниками.

Пальцы наконечников с одной стороны имеют шар, вращающийся в корпусе через вкладыши, а с другой коническую или цилиндрическую поверхность для крепления с проушинами поворотных рычагов. Рычаги непосредственно действуют на поворотные кулаки или стойки, заставляющие отклоняться плоскости вращения колёс.
