Снятие масляного картера hyundai solaris (rb), 2010 — 2017 г.в

Конструкция

Обычно картер состоит из нижней части отливки блока цилиндров и подсоединённого к нему через прокладку поддона.

Но встречаются и более сложные конструкции, где снизу к блоку прикручена промежуточная плита, закрывающая постели коленвала с коренными вкладышами. Так с уменьшением массы блока обеспечивается дополнительная жёсткость, важная для долговечной работы поршневой группы.

Особенно это важно для моторов, полностью изготовленных из лёгких сплавов, даже незаметные деформации блока приводят к неравномерному износу цилиндров и задирам

Масляный насос устанавливается с переднего торца коленвала или под ним, в этом случае он приводится отдельной цепью от звёздочки вала. Балансиры могут ставиться в постелях вала или объединяться в моноблок с нижним маслонасосом, образуя функционально законченный модуль.

Жёсткость конструкции обеспечивается литым оребрением и дополнительными перегородками, в которых могут быть сделаны отверстия для уменьшения насосных потерь от нижней части поршней.

Отвод тепла производится через циркуляцию масла, для чего иногда поддон также выполняется литым из лёгкого сплава с развитыми рёбрами охлаждения. Но чаще поддон отштампован из тонкой стали, так дешевле и надёжней при возможных ударах от наезда на препятствия.

3.4.2 Снятие и установка поддона масляного картера на двигателе ОМ 611 / Mercedes-Benz Sprinter

1. Слейте масло из двигателя.

2. Ослабьте крепление стабилизатора (7) и поверните его вниз.

3. Отсоедините кабельный канал (4) жгута электропроводки генератора на левой и правой стороне блока цилиндров, снимите с винтов крепления поддона масляного картера и отведите в сторону.

4. Плавно поднимите двигатель приспособлением для подъема двигателя (10) до упора в накладку вентиляционного канала.

5. Рассоедините разъем (3) датчика уровня масла.

6. Открутите винты (6) и винты крепления поддона масляного картера (1). При установке установите все винты в отверстия, завернув их на глубину нескольких витков резьбы, затем затяните их полностью. Винты устанавливайте с учетом различной длины и диаметра. Винт в отверстии А не следует снимать — он должен быть ввернут в поддон до его установки.

7. Снимите поддон масляного картера (1) вместе с прокладкой поддона масляного картера (2).

8. Установку производите в порядке, обратном снятию. При установке очистите уплотняемые поверхности. Замените прокладку поддона масляного картера (7)и нанесите на поверхности, обозначенные синим цветом (стрелки), уплотняющий состав.

9. Опускание: при опускании двигателя установите его с легким касанием опор подушек. Закрутите винты рукой до полного контакта деталей подвески.

10. Опустите двигатель полностью и затяните винты крепления двигателя окончательным моментом затяжки.

11. Прогрейте двигатель и убедитесь в отсутствии утечек.

Моменты затяжки резьбовых соединений

Винт крепления поддона масляного картера к картеру: М6 — 9 Нм, М8 — 20 Нм.

Винт крепления корпуса коробки передач к поддону масляного картера 40 Нм.

Винт крепления поддона масляного картера к задней крышке: М6 — 9 Нм.

Винт крепления поддона масляного картера к крышке корпуса привода механизмов М6 — 9Нм.

Болт крепления подвески двигателя — 83 Нм.

Болт или гайка крепления кронштейна стабилизатора, к балке передней оси: М8 — 30 Нм.

3.4.3 Снятие и установка поддона масляного картера на двигателе ОМ612 / Mercedes-Benz Sprinter

1. Слейте масло из двигателя, по окончании залейте, замените масляный фильтр.

2. Ослабьте крепление стабилизатора (15) и проверните его вниз.

3. Отсоедините кабельный канал (4) жгута электропроводки генератора на левой и правой стороне картера, снимите с винтов поддона масляного картера и отведите в сторону.

4. Плавно поднимите двигатель приспособлением для подъема двигателя (16) до упора в теплозащитную накладку.

Опускание: при опускании двигателя установите его до легкого касания опор, закрутите, затяните винты рукой до полного контакта деталей подвески. Опустите двигатель полностью и затяните винты крепления двигателя окончательным моментом затяжки.

5. Рассоедините разъем (3) датчика уровня масла.

6. Открутите винты (6) и винты (2, 5) поддона масляного картера (1). При установке наживите все винты, затем затяните их полностью.

Устанавливайте винты с учетом их различной длины и диаметра (см. дополнительно чертеж поддона масляного картера).

7. Открутите винты (8) масляного насоса (9).

8. Отожмите натяжное устройство цепи (11) от цепи привода масляного насоса (12), отсоедините масляный насос (9) от цепи привода масляного насоса (12) и положите на поддон масляного картера. При установке замените кольцо уплотнительное (10), очистите масло-приемник масляного насоса. Если в насосе нет масла, залейте масло в насос, чтобы подача масла началась сразу после запуска двигателя.

9. Снимите поддон масляного картера (1) совместно с прокладкой поддона масляного картера (7) и масляным насосом (9). При установке очистите уплотняемые поверхности. Замените прокладку поддона масляного картера (7) и нанесите на поверхности, обозначенные синим цветом (стрелки), уплотняющий состав.

10. Сборку производите в порядке, обратном порядку разборки.

11. Прогрейте двигатель и убедитесь в отсутствии утечек.

12. Данные резьбовых деталей и моменты затяжки и указаны в разделе «Установка поддона масляного картера (см. выше).

Моменты затяжки резьбовых соединений

Винт крепления поддона масляного картера к картеру: М6 — 9 Нм, М8 — 20 Нм.

Винт крепления корпуса коробки передач к поддону масляного картера — 40 Нм.

Винт крепления поддона масляного картера к задней крышке: М6 — 9 Нм.

Винт крепления поддона масляного картеpa к крышке корпуса привода механизмов: М6 — 9Нм

Винт крепления поддона масляного картера к картеру — 18 Нм.

Винт крепления подвески двигателя — 83 Нм.

Болт гайка крепления кронштейна стабилизатора, к балке передней оси: М8 — 30 Нм.

Штамповка

Материалом служит листовая сталь, обладающая требуемой вязкостью, чтобы картер при ударе о твердый предмет: камень, бордюр, торчащий из земли пень, приобрел бы только вмятину, но не треснул или раскололся.

Масляный поддон двигателя имеет форму продолговатой емкости. С одной стороны обычно имеется дополнительное углубление, цель которого состоит в том, чтобы всасывающий патрубок маслоприемника располагался в самом низком месте картера и был гарантированно погружен в масло. Иначе, при наклоне автомобиля во время движения маслозаборник может оказаться оголенным, и подача моторного масла нарушится.

Сверху детали по всему контуру отогнута кромка, в которой сделан ряд отверстий для крепления поддона к блоку цилиндров. Для уплотнения при сборке применяется прокладка сложной конфигурации, либо используют герметик.

В самой нижней точке поддона приварена бобышка с резьбовым отверстием для сливной пробки. Последние бывают с конической резьбой, не требующей дополнительного уплотнения, либо с мелкой цилиндрической и буртиком для установки уплотнительного кольца.

На внутреннем торце часто устанавливают магнитный наконечник для сбора и удаления металлического шлама, образующегося при взаимодействии пар трения контактирующих деталей.

Замена прокладки масляного картера Chevrolet Niva

• Торцовый вороток
• Удлинитель для торцового воротка
• Карданные шарниры для торцового воротка
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Головка для торцового воротка на 19
• Отвёртка плоская
• Рожковый ключ на 13
• Домкрат

Детали и расходники:

• Прокладка поддона
• Прокладка маcляного насоса
• Брусок
• Ветошь

Примечания:Если течь масла через прокладку масляного картера не удается устранить подтягиванием болтов его крепления, значит, прокладка сильно деформирована и ее необходимо заменить.

Примечание:Работу выполняйте на подъемнике или смотровой канаве.

1. Снимите защиту масляного картера и брызговик моторного отсека, как описано здесь.

2. Слейте масло из картера двигателя, как описано здесь.

3. Отверните гайку крепления к поперечине подушки правой опоры силового агрегата.

4. Отверните гайку крепления к поперечине подушки левой опор силового агрегата.

Примечание:Обратите внимание: под гайками установлены пружинные и плоские шайбы. 5

Домкратом приподнимите двигатель

5. Домкратом приподнимите двигатель.

6. Чтобы подушки освободились.

7. Между подушками и поперечиной можно было вставить бруски толщиной 40-50 мм.

Читайте:

8. Опустите и уберите домкрат.

9. Отверните 19 болтов крепления картера и снимите шайбы.

10. Аккуратно с помощью отвертки отделите картер.

11. Отведите его в сторону на максимально возможное расстояние, чтобы открылся доступ к болтам крепления масляного насоса.

Полезные советы:Чтобы не загрязнять рабочее место, перед снятием масляного картера дайте стечь маслу с внутренних стенок блока цилиндров в течении примерно 10 мин.

12. Выверните два болта крепления масляного насоса.

13. Снимите насос, как описано здесь.

14. Снимите масляный картер.

Примечание:Для удобства снятия и установки масляного картера проверните коленчатый вал так, чтобы шатунные шейки оказались в горизонтальной плоскости.

15. Если прокладка осталась на блоке цилиндров, отделите ее от привалочной плоскости блока острым инструментом (например, отверткой) и зачистите плоскость от остатков прокладки.

16. Установите новую прокладку и все ранее снятые детали в обратной последовательности. Болты крепления картера затягивайте крест-накрест, не прикладывая чрезмерных усилий, чтобы не деформировать фланец картера и не повредить прокладку. При установке выпуклая часть шайбы должна быть направлена к головке болта.

Полезный совет:Чтобы гарантированно устранить течь масла, смажьте обе стороны новой прокладки тонким слоем силиконового герметика. При этом привалочные поверхности блока цилиндров и масляного картера не обезжиривайте, а только протрите чистой ветошью. Это позволит в дальнейшем при необходимости легко разобрать соединение.

В статье не хватает:

Качественных фото ремонта

Повреждение масляного картера двигателя и особенности устранения неисправностей

В случае со штампованными деталями вероятность повреждения поддона крайне низкая. Ведь при ударах о твердые предметы, на корпусе детали появятся лишь вмятины, которые никоем образом не влияют на работу устройства. Это уместно для штампованных деталей, а в случае удара алюминиевого картера, высока вероятность того, что движение своим ходом на авто продолжить не удастся.

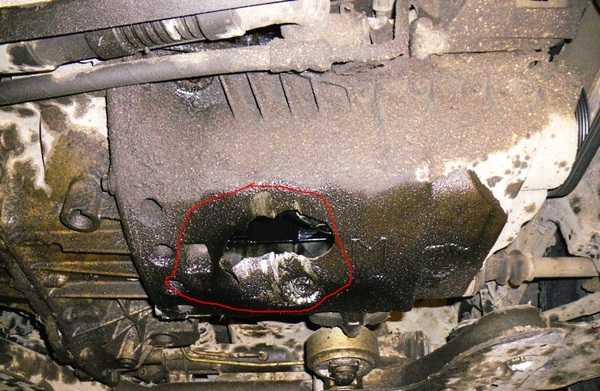

Особенность повреждения алюминиевого поддона

При пробое алюминиевого картера Ланос и Шанс 1.5, из двигателя вытечет все масло. Чтобы предотвратить возникновение таких ситуаций, рекомендуется использовать специальную защиту. Она исключает вероятность того, что одна из уязвимых деталей двигателя будет повреждена. Если же вы все-таки надеялись, что с вами такая ситуация не произойдет, но в один момент наткнулись на твердый предмет, который стал причиной повреждения корпуса поддона, тогда следует выполнить следующие действия:

1. После удара нужно остановиться и заглушить мотор, чтобы оценить масштабы случившегося. Прежде всего, следует осмотреть поддон на наличие потеков масла. Если таковых не имеется, то повреждение не критичное. Однако продолжать движение своим ходом на автомобиле еще рано.
2. Следующий шаг предусматривает включение зажигания и запуск двигателя. Если после этого индикатор давления масла на приборке погаснет и не загорится, значит все в порядке, и можно продолжать движение своим ходом. Однако при первой же возможности следует произвести более тщательный осмотр детали на отсутствие микротрещин.
3. Если все-таки после удара обнаруживается течь масла, тогда следует вызывать аварийку. Запуск двигателя категорически противопоказан в этом случае, и чтобы устранить повреждение такого рода, понадобится замена картера или его ремонт. Возможность ремонта алюминиевого поддона оценивает специалист. Если повреждение незначительное (малых размеров), тогда можно запаять его при помощи аргонно-дуговой сварки. При серьезных повреждениях деталь подлежит замене.

Масло из масляного поддона через маслоприемник, который оснащен фильтром, поступает в маслонасос, где под давлением происходит его транспортировка по всем каналам в двигателе. Корпус детали имеет форму с углублением, в котором размещается маслоприемник. Это сделано специально для того, чтобы независимо от того, под каким углом движется автомобиль, маслонасос непрерывно мог перекачивать смазочное вещество. Еще для этого в конструкции картера имеется специальная ограничительная пластина.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Примечание!
Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:
1) Прежде чем начать работу, загоните свой автомобиль на смотровую яму.

2) Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «»)

3) После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «»)

4) Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

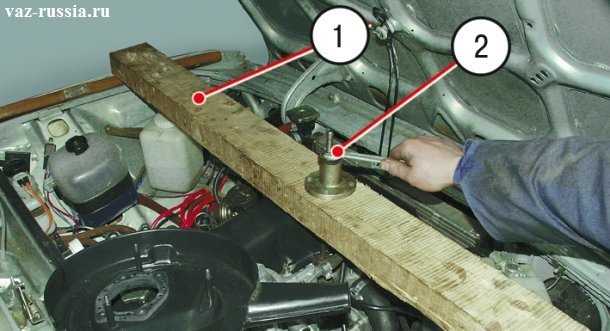

5) Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Примечание!
Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

6) Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!
Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

7) И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!
В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:
1) В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!
Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

2) Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.

3) И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!
Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:
Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Снятие и установка поддона картера и масляного насоса

Снятие и установка поддона картера

Для снятия поддона картера необходимо:

• Отсоединить АКБ от «массы» автомобиля.
• Слить моторное масло из поддона картера двигателя.
• Отвернуть необходимые гайки и выкрутить болты крепления труб системы выпуска отработавших газов (начиная с фланца выпускного коллектора), снять их.
• Снять поддон маховика.
• Снять поддон картера, вывернув предварительно крепежные болты, прокладку поддона картера. Установка поддона картера осуществляется в обратном порядке с рекомендуемыми моментами затяжки резьбовых соединений.

При этом необходимо:

• Очистить сопрягающиеся поверхности поддона картера, блока цилиндров, крепежные болты, резьбовые отверстия.
• Поддон картера устанавливать спустя 5 минут после нанесения «жидкой прокладки» на одну из сопрягающихся поверхностей.
• Завернуть пробку сливного отверстия поддона картера, залить в двигатель в необходимом количестве согласно условиям эксплуатации моторное масло.

Снятие и установка масляного насоса

Для снятия масляного насоса необходимо:

• Отсоединить провод АКБ от «массы» автомобиля.
• Снять насос усилителя рулевого управления (при его наличии), зубчатый ремень привода ГРМ, его заднюю крышку.
• Отсоединить колодку датчика давления масла, снять датчик положения коленчатого вала.
• Снять поддон картера (см. раздел «Снятие и установка поддона картера»), приемную трубку масляного насоса.

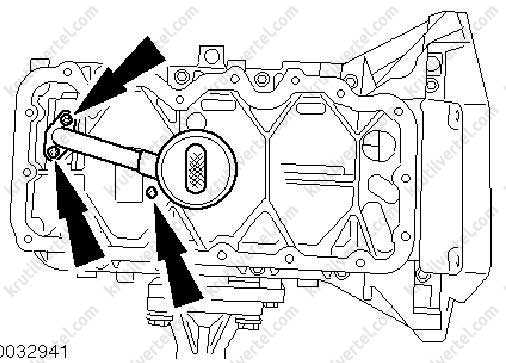

• Вывернув крепежные болты (рис.1) снять масляный насос, его прокладку.

После снятия масляного насоса его необходимо очистить снаружи от грязи, вывернуть редукционный клапан, снять передний сальник коленчатого вала, заднюю крышку. Почистить корпус масляного насоса и все его детали, определить величину износа, при необходимости детали заменить. Перед сборкой покрыть все детали масляного насоса чистым моторным маслом.

Обязательно заполнить полость масляного насоса моторным маслом. В противном случае при запуске двигателя наступит «масляное голодание», что может привести к серьезным поломкам.

Установка масляного насоса осуществляется в последовательности, обратной его снятию, с рекомендуемыми моментами затяжки резьбовых соединений. При этом желательно:

• установить новую прокладку корпуса масляного насоса;
• использовать для прокладки масляного насоса полосу герметика, вулканизированного при комнатной температуре;
• нанести слой Loctite-573 на резьбовые соединения крепежных болтов масляного насоса, его приемной трубки;
• установить новый передний сальник коленчатого вала, смазав тонким слоем моторного масла его рабочую кромку.

Допустимое минимальное давление масла в системе смазки 30 кПа в режиме холостого хода и при температуре двигателя 80 °C.

Как восстановить целостность и чем заклеить поддон двигателя

Поддон картера двигателя представляет собой съемную деталь, расположенную под нижней частью мотора. Поддон изготавливается методом штамповки из мягкой эластичной стали либо используется литье из алюминия.

По форме данная деталь напоминает ванну небольшой глубины, верхняя кромка которой выполнена в виде плоскости для плотного прилегания к нижней части картера двигателя. Для соединения поддона двигателя с картером в кромке имеются специальные отверстия.

Назначение и устройство поддона картера

Данная деталь является вместилищем моторного масла в системе смазки. Днище картера двигателя выполняет следующие важные функции:

1. Накапливание моторного масла, стекающего с элементов движка.
2. Защита внутренних узлов и деталей от внешних агрессивных воздействий.
3. Сбор мелкой металлической абразивной стружки, образующейся в процессе трения деталей.
4. Охлаждение масла.
5. Предотвращение расплескивания смазочной жидкости.

В зависимости от конструкции мотора поддон картераимеет форму,предохраняющую движок от контакта с трансмиссией, передним редуктором,элементами подвески. При изготовлении данных поддонов картера для автомобилей с форсированными силовыми агрегатами используются алюминиевые сплавы. В конструкции алюминиевых деталей предусмотрены специальные ребра, предназначенные для ускоренного охлаждения масла.

Маслозаборная трубка не касается дна ванны, чтобы не всасывались мельчайшие металлические отходы в смазочную систему. Накопленная стружка удаляется при снятии нижней части картера. Часто днище оборудуется магнитами, служащими для фиксации абразивных накоплений.

Для замены смазочной жидкостиднище оборудовано специальным сливным отверстием с пробкой.

Краткое описание типичных поломок днища и их последствий

Простота и надежность данной детали не допускает частых поломок. Однако, при наезде на препятствия в виде камней, арматурной проволоки, крупных пней и коряг, могут возникнуть обширные вмятины либо пробоины внижней части картера мотора.

Повреждения защитного элемента влекут за собой сбои в работе силового агрегата. В случае возникновения глубоких деформаций плоскости поддона трубка маслоприемника ломается или располагается вышеуровня смазки.

При «масляном голодании» может оборваться шатун, получить повреждения блок цилиндров, заклинить двигатель.

Нарушение герметичности днища картера движка происходит вследствие образования трещин, пробоев, сквозных отверстий в детали. Появившаяся утечка масла вызывает серьезные повреждения в силовом агрегате, последствия которых могут оказаться непредсказуемыми, особенно при несвоевременном обнаружении полученного дефекта. Чтобы не пробивать днище во время езды, многие автовладельцы устанавливают защиту картера двигателя.

Как восстановить целостность днища

При возникновении сложной ситуации автовладельцы нуждаются в ответе на вопрос: пробил поддон двигателя, что делать? В качестве первой реакции должны быть произведены остановка и выключение двигателя. Если мотор не будет заглушен, то произойдет быстрое снижение уровня моторного масла, что приведет к масляному голоданию с последующими серьезными поломками элементов силового агрегата.

Ремонт стальных поддонов производится при помощи сварки или заклеивания специальным герметиком либо холодной сваркой. Детали из алюминия восстанавливаются сваркой в аргоновой среде.

Чем заклеить алюминиевый поддон двигателя? Для того чтобы самостоятельно без снятия детали с автомобиля отремонтировать днище, устранить течи масла и заделать образовавшиеся трещины в корпусе, необходимо выполнить следующие операции:

• зачистить поверхность от загрязнений при помощи металлической щетки;
• промокнуть протекающее масло вокруг образовавшейся дыры;
• отрезать кусочек холодной сварки и тщательно его размять, как пластилин;
• повторно удалить появившиеся масляные протечки при помощи ветоши;
• нанести первый слой холодной сварки в виде замазки:
• после застывания нанесенного слоя обработать его наждачным полотном;
• нанести второй слой холодной сварки, до полного устранения протечек.

Данное описание приведено для экстренных случаев, чтобы произвести быстрый ремонт поддона картера двигателя на короткий срок.

Для надежного устранения полученных дефектов данного узла необходимо обратиться в сервисный центр за квалифицированной помощью. В условиях СТО производится полный слив смазочной жидкости, диагностика, демонтаж и качественное восстановление герметичности детали при помощи сварочных операций с последующей проверкой и установкой днища на прежнее место.

Как снять поддон на ниве 21213

Lada 4х4 (ВАЗ-21214) : Замена прокладки поддона картера

Заменяем прокладку при обнаружении течи масла по стыку поддона картера и блока цилиндров, когда подтяжкой болтов крепления поддона не удается устранить течь.

Работу выполняем на смотровой канаве или эстакаде.

Снимаем грязезащитные щитки моторного отсека (см. «Снятие грязезащитных щитков моторного отсека», с. 282). Сливаем масло из двигателя (см. «Замена масла в двигателе и масляного фильтра», с. 18). Отворачиваем гайки крепления подушек левой и правой опор силового агрегата к кронштейнам поперечины передней подвески (см. «Замена опор силового агрегата», с. 97). Отворачиваем гайки и болт крепления редуктора переднего моста к кронштейнам подвески силового агрегата и блока цилиндров двигателя (см. «Снятие редуктора переднего моста», с. 191).

Подставив регулируемый упор под картер сцепления.

. приподнимаем силовой агрегат. Для фиксации силового агрегата.

. вставляем между подушками опор и кронштейнами подвески деревянные бруски.

. и опускаем регулируемым упор.

Очистив привалочные поверхности блока цилиндров и поддона картера, устанавливаем новую прокладку. Сборку проводим в обратной последовательности.

Снятие прокладки поддона картера двигателя на автомобиле Ваз 2121 и Нива 2131 производят для ее замены в случае повреждения, что сопровождается наличием масляных подтеков на стыке поддона и блока двигателя. Причиной появления течи может быть не только ее повреждение, но и деформация самого поддона, что часто имеет место быть в следствие перегрева двигателя. Мы же в рамках данной статьи рассмотрим процесс именно замены прокладки. В первую очередь необходимо попробовать протянуть все болты крепления поддона, соблюдая при этом последовательность крест на крест, если данный шаг не помог, то приступаем к ремонту. Прежде всего подготовьте стандартный набор инструментов, автомобиль необходимо загнать на смотровую яму или эстакаду. После чего проделайте следующую последовательность действий:

• В первую очередь необходимо слить масло из картера. Предварительно его необходимо прогреть, для этого двигатель должен поработать несколько минут. Горячее масло лучше стекает.
• Далее производим демонтаж защиты поддона картера и моторного отсека.
• Ослабьте крепление левой и правой опор силового агрегата.
• Отсоединяем крепление редуктора к кронштейнам переднего моста и блока двигателя, что даст нам возможность немного приподнять силовой агрегат и тем самым снять поддон.

• Торцовой головкой на десять откручиваем все болты крепления поддона и снимаем его.
• Далее снимаем саму прокладку.
• Перед установкой новой, тщательно очистите привалочные поверхности на блоке и поддоне.

На этом ремонтные работы по замене прокладки поддона картера на автомобиле Ваз 2121 и Нива 2131 завершены. Установку новой производим в обратной последовательности.

Снять поддон на ниве не снимая движок

Инструкция по снятию, очистке и замене поддона картера двигателя на Ланосе и Шансе 1.5

Перед началом проведения работ по снятию поддона картера на Ланосе, понадобится предварительно приобрести уплотнительную прокладку, масло, фильтр и герметик. Какое выбрать масло, и как заменить его на Ланосе, подробно описано в этом материале. Артикул уплотнительной прокладки для автомобилей Ланос и Шанс 1.5 — 90409693

. Однако не торопитесь ее покупать, так как вероятность того, что с ней вы сможете установить поддон на место очень низкая. В качестве прокладки используем герметик.

Приступаем к непосредственному снятию крышки картера Ланос и Шанс 1.5:

1. Сначала автомобиль необходимо установить на смотровой яме или эстакаде, что значительно упрощает проведение дальнейших действий.
2. Снять защиту двигателя при ее наличии.
3. Слить масло, и дождаться остывания двигателя. Это нужно для того, чтобы не получить ожог при откручивании приемной трубы.
4. Приступаем к работе, и выкручиваем гайку хомута крепления приемной трубы ключом на «17» (при наличии такого крепления).
5. Ключом на «14» выкручиваются три гайки крепления приемной трубы к выпускному коллектору. Эти гайки, как правило, прикипают, поэтому могут возникнуть трудности с их вывинчиванием. Чтобы упростить процесс, предварительно зачищаем их металлической щеткой, и обрабатываем WD-40.
6. Ключом на «17» вывинчиваются болты крепления металлической пластины, к которой фиксируется хомут крепления приемной трубы (при ее наличии).
7. Опускается приемная труба, тем самым освобождая доступ к поддону картера двигателя Ланос. Снимать ее полностью не нужно.
8. Ключом на «10» выкрутить болты крепления пластиковой крышки механизма ГРМ.

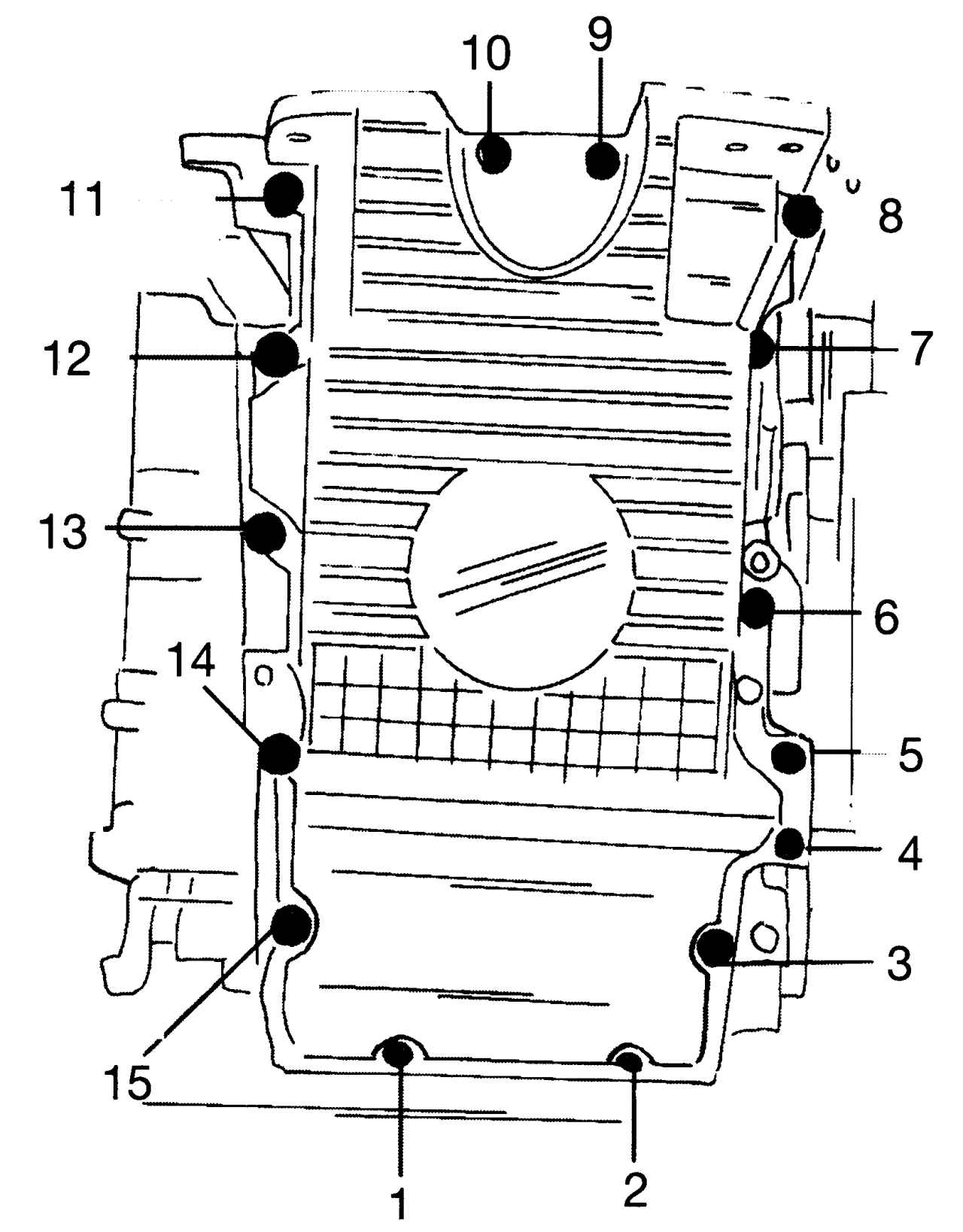

9. Переходим к выкручиванию 15 болтов крепления поддона картера Ланос, используя ключ на «10».
10. Все 13 болтов расположены на виду, и доступ к ним свободный. Два болта со стороны маховика спрятаны под пластиковыми заглушками (при их наличии).
11. Именно с вывинчиванием этих двух болтов у владельцев автомобилей Ланос и Шанс 1.5 возникают трудности. Болты расположены в канале (для наглядности ниже показано фото).
12. Главная трудность в том, что добраться до них при помощи стандартной головки ½ дюйма невозможно. Для этого понадобится инструмент с размерностью 3/8 дюйма.
13. Выкручиваются 4 болта крепления поддона к коробке передач. Один болт находится со стороны коробки. Показано на фото ниже.
14. Два болта находятся с одной стороны.
15. И еще один расположен с другой.
16. После этого можно снимать поддон. Для этого используем нож, и проходим по периметру детали. Крышка плотно прилегает к двигателю, поэтому не нужно пытаться ее оторвать или отбить, так как можно ее повредить.
17. Снятый поддон подлежит комплексной очистке и промывке.
18. Для проведения работ по очистке необходимо выкрутить 8 болтов на 10, которыми крепится пластина. Произвести очистку отложений, и промыть деталь до состояния, как показано на фото ниже.
19. Не забываем удалить остатки старого герметика по периметру поддона и на блоке двигателя.

Независимо от того, что стало причиной снятия крышки картера Ланос и Шанс 1.5, в любом случае необходимо обязательно очистить его внутреннюю часть, а также демонтировать маслоприемник, и почистить металлическую сеточку. Если поддон картера нуждается в ремонте, то после устранения дефектов с использованием сварочного оборудования, приступаем к сборке. Если деталь не подлежит ремонту, то понадобится купить новый поддон, стоимость которого для автомобилей Ланос и Шанс составляет около 3000 рублей. Видео инструкция по снятию устройства Дэу Ланос 1.5.

Процедура установки

1. Очистить уплотнительные поверхности.
2. Нанести валик герметика толщиной примерно 3,5 мм (0,14 дюйма) на места стыков масляного поддона (показаны стрелками).

Примечание: Время сборки, включая проверку момента затяжки, не должно быть больше 10 минут.

Нанести валик герметика (1) толщиной примерно 3,5 мм (0,14 дюйма) на масляный поддон, как показано на рисунке.

Осторожно: См. Предупреждение о крепежных деталях во введении

Вкрутите болты (1) и (2) крепления масляного поддона к коробке передач и затяните моментом 40 Н·м (30 фунто-футов). Установите гибкую выхлопную трубу. См. Замена передней трубки выпускного коллектора : LDV, LSF → LDD → LDE Установите внутреннюю переднюю панель обивки арки переднего колеса. См.

Что это за услуга?

Масляный поддон – металлический контейнер, содержащий моторное масло. Прокладка масляного поддона уплотняет стык масляного поддона и картера двигателя. Двигатель имеет много подвижных деталей, которые нуждаются в смазывании моторным маслом. Без моторного масла детали будут наносить повреждения друг другу. Масляный поддон и прокладка расположены под автомобилем, в нижней части картера двигателя. Прокладки стареют и со временем начинают течь. Вы увидите следы масла под автомобилем. При утечке масла может сработать предупредительный световой индикатор на панели приборов. Если Вы продолжите движение при недостаточном уровне масла, существует риск серьезного повреждения двигателя.

В нашем автосервисе вы можете заказать многие разновидности работ по техническому обслуживанию и ремонту автомобиля, также нашими мастера выполняется замена прокладки масляного поддона и замена стартера на высшем уровне . Мы обладаем самым современным оборудованием и высококвалифицированными сотрудниками с большим опытом работы. Рассмотрим более подробно, что такое прокладка масляного поддона и что представляет процесс её замены.

Масляным поддоном называется металлический контейнер, в котором содержится моторное масло. Стык между картером мотора и масляным поддоном уплотнен при помощи специальной прокладки. Масло необходимо двигателя, потому что в его конструкции содержится большое количество подвижных деталей, и без использования масла они буду причинять повреждения друг другу.

В нижней части картера мотора располагаются масляный поддон и прокладка. Как и любые прокладки из резины, прокладка масляного поддона со времен изнашивается и начинает допускать течь, в результате чего под машиной можно увидеть следы от масла. В этом случае, если приборы работают исправно, может загореться предупредительный индикатор. Если ездить на автомобиле при недостаточно количество масла, то это легко может привести к серьезным неисправностям мотора. Замена прокладки клапанной крышки так же препятствует утечке масла.

Процедура демонтажа

1. Слейте моторное масло. См. Замена моторного масла и масляного фильтра .
2. Снимите трубку индикатора уровня масла. См. Замена трубки указателя уровня масла
3. Снимите внутреннюю переднюю панель обивки арки переднего колеса. См. Замена внутренней передней панели обивки арки переднего колеса
4. Снимите гибкую выхлопную трубу. См. Замена передней трубки выпускного коллектора : LDV, LSF → LDD → LDE
5. Выкрутите болты масляного поддона (1) из коробки передач.

Примечание: Равномерно приподнимая масляный поддон по всей его окружности, снять поддон подходящим инструментом.

Выкрутите болты (1) масляного поддона и снимите масляный поддон (2).

Во избежание повреждения сетчатого масляного фильтра, проверить, что сетчатый фильтр (2) не был вынут из масляного поддона (3). Если сетчатый масляный фильтр застревает в блоке цилиндров (1), его следует вытолкнуть в масляный поддон. Снимите масляный поддон.
