Капитальный ремонт двигателя ваз 21126 с

Список запчастей и цены: блок цилиндров

Поршни. Фирма СТИ. Материал поршней — ковка. В поршнях имеются канавки под клапана, чтобы в случае обрыва ремня клапана не достали поршень. Смысл кованого поршня в том, что он сохраняет прочность при малом весе, а также имеет устойчивость к детонации. Возрастает степень сжатия, вместо 11 будет 11.8. На поверхности поршня нанесено антифрикционное покрытие Molycote.
Шатуны приобретаем стандартные, они прочные и легкие.
Поршневые кольца Mahle. О надежности данной фирмы знают многие автолюбители, поэтому в особом представлении кольца не нуждаются.
Маховик оставляем стандартным, по желанию можно снять 1 кг с поверхности.
Сальники коленчатого вала отечественной фирмы БРТ, которая долгое время показывает себя с самой лучше стороны.
Вкладыши также приобретаем отечественные.

Что дальше?

На этом замена клапанов на «Приоре» (16 клапанов) не заканчивается. После того как открутите свечи, следует выкрутить все болты, крепящие распредвал, после чего и эту деталь извлечь наружу. На шестнадцатиклапанной «Приоре» их два, и снимать нужно оба вала. Для этого также потребуется извлечь заглушки, размещенные в торцевой части ГБЦ. После того как мотор разобран, выполняется непосредственно замена клапанов. На «Приоре» (16 клапанов) она делается следующим образом.

После извлечения распределительного вала при помощи съемника удаляем крепежные «сухари». При этом рекомендуется положить под «тарелочки» небольшую подставку. Как далее производится замена клапанов на «Приоре» (16 клапанов)? После извлечения этих деталей вынимается тарелка вместе с пружинами.

Процесс демонтажа состоит в следующем. Зажимаем захватом сальник, при этом немного прижимаем его. Произведя пару поворотов вправо-влево (в момент проворачивания) оттягиваем сальник вверх. Прижатым захватом не рекомендуется делать такие наклоны, так как появляется риск повреждения посадочного буртика механизма на направляющей втулке. Все, большую часть работы мы сделали. Теперь осталось лишь вытащить старые клапаны и установить новые.

Инструменты для работы

Для того чтобы извлечь данные элементы, нам необходим следующий набор инструментов:

Свечной ключ на 16 миллиметров с уплотнительной резинкой.
Ключ на 10 с трещоткой.
Трещоточная рукоятка.
Удлинитель. Без него мы не доберемся к колодцам.

Изначально извлекается верхний кожух двигателя (пластиковая декоративная накладка). Кстати, перед этим нужно снять все катушки зажигания. Для этого снимаем с каждой стороны штекер и откручиваем болты крепления каждой их них. Дальше переходим к свечам. Для этого рекомендуется использовать свечную головку с резиновым кольцом для захвата детали из колодца. На этом этапе извлечение свечей можно считать завершенным.

Видео «Как правильно затянуть болты ГБЦ»

В этом видео мастер с большим опытом показывает и подробно описывает, как правильно проводится закручивание болтов ГБЦ. На автомобиле Лада приора с 16-ти кл агрегатом работы выполняются по такой же схеме.

Разборка двигателя мы разобрали в статье – «Разборка двигателя ВАЗ-21126»

Детали двигателя продефектировали в статье – «Дефектация деталей двигателя ВАЗ-21126».

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.

Очистите нагар по краям постелей блока цилиндров.

Очистите от отложений масляные канавки в постелях.

Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке.

При установке вкладышей их стопорные усики должны войти в пазы постелей.

Смажьте вкладыши моторным маслом.

После установки вкладышей в постели их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковое.

Установите коленчатый вал в блок цилиндров.

Смажьте упорные полукольца моторным маслом.

Обратите внимание на канавки полуколец: этими сторонами полукольца должны быть установлены к щекам коленчатого вала

Установите сталеалюминевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).

7. . металлокерамическое (желтого цвета) – с другой стороны постели.

Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке.

При этом стопорные усики вкладышей должны войти в пазы крышек.

Смажьте вкладыши моторным маслом.

Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра.

Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй.

На второй крышке есть два резьбовых отверстия 1 под болты крепления маслоприемника.

При этом номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками 2 в противоположную сторону от штуцера масляного фильтра 3.

Для установки крышек коренных подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана.

Устанавливать крышки затяжкой крепежных деталей запрещено, так как при этом будут повреждены посадочные поверхности крышек и блока цилиндров.

Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

Заверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки, затем второй и четвертой, потом первой и пятой.

После затяжки болтов проверните на 2–3 оборота коленчатый вал — он должен вращаться легко, без заеданий.

Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

Установите масляный насос и заверните болты его крепления.

Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

Установите держатель заднего сальника и заверните болты его крепления.

Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер метка на шатуне была обращена в сторону передней части поршня (в эту сторону направлена стрелка, выбитая сверху на днище поршня)

Смажьте поршневой палец моторным маслом и вставьте палец в поршень и шатун.

Установите стопорные кольца с обеих сторон пальца.

При этом обратите внимание на то, что кольца должны быть четко установлены в канавках поршня. Нечетко зафиксированное в канавке поршня кольцо выскочит из нее при работе двигателя и приведет к аварийным повреждениям

Нечетко зафиксированное в канавке поршня кольцо выскочит из нее при работе двигателя и приведет к аварийным повреждениям.

Установите на поршень расширитель маслосъемного кольца.

Установите поршневые кольца.

Это рекомендуется делать специальным съемником.

Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное.

Начинаем разбирать

Для начала сливаем масло и антифриз. Снимаем защитную крышку, воздушный фильтр с патрубками, отсоединяем разъемы катушек зажигания, тросик газа и дроссельный узел.

Снимаем корпус термостата и попутно отсоединяем все попавшиеся разъемы и патрубки. Всю мешавшею нам проводку убираем в сторону аккумулятора.

Снимаем генератор. Откручиваем восемь гаек на тринадцать держащих впускной коллектор и снимаем его. Отворачиваем все болты крепящие клапанную крышку, а так же боковую опору двигателя.

Откручиваем восемь гаек и снимаем выпускной коллектор.

Снимаем ремень ГРМ, шкивы распредвалов и помпу.

В три прохода, чтобы не деформировать деталь, сначала ослабляем, а потом откручиваем двадцать болтов корпуса подшипников распредвалов, головка на восемь.

Снимаем корпус подшипников. Снимаем распредвалы, на распредвале впускных клапанов есть отличительный бортик.

Так же в несколько проходов сначала ослабляем, а за тем откручиваем десять болтов крепления ГБЦ.

Снимаем головку блока цилиндров. Все шестнадцать клапанов в замену.

Сборка мотора

Для качественной сборки нужна таблица затяжек болтов и гаек двигателя, и с помощью динамометрического ключа затягивать все болты двигателя. Каждый болт обязательно смазывать медной пастой, а перед установкой вкладышей хорошо смазать шейки коленчатого вала.

При установке новых поршней цилиндры также нужно смазать маслом. После установки поршней нужно провернуть несколько раз коленчатый вал. Если вал прокручивается без запинок, то сборка низа прошла удачно. Обязательно, все трущиеся детали нужно смазать маслом, чтобы обеспечить масляную пленку при запуске мотора. В местах, где нужно наносить герметик, делать это нужно с помощью герметика Victor Reinz, тогда течи из-под клапанной крышки пропадут.

Снятие двигателя приора 16 клапанов

Работу выполняем при необходимости ремонта двигателя или его замены. Сбрасываем давление в системе питания двигателя (см. «Замена топливного фильтра») и отсоединяем штуцер трубки подвода топлива к рампе от наконечника топливного шланга (см. «Снятие головки блока цилиндров»). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем из двигателя масло (см. «Замена масла в двигателе и масляного фильтра») и охлаждающую жидкость (см. «Замена охлаждающей жидкости»). Отсоединяем колодку жгута проводов системы управления двигателем от электромагнитного клапана продувки адсорбера, снимаем клапан с пластмассовой крышки двигателя (см. «Снятие электромагнитного клапана продувки адсорбера») и отводим клапан в сторону, не отсоединяя от него шланги. Снимаем воздушный фильтр вместе с датчиком массового расхода воздуха (см. «Снятие воздушного фильтра») и шлангом подвода воздуха к дроссельному узлу. Отсоединяем наконечник троса привода дроссельной заслонки от сектора привода (см. «Замена троса привода дроссельной заслонки»). Снимаем шланг вакуумного усилителя тормозов с патрубка впускного трубопровода (см. «Снятие впускного трубопровода»). Снимаем со штуцера дроссельного узла шланг подвода паров топлива (см. «Снятие дроссельного узла»).

Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов катушек зажигания. Отсоединяем колодку жгута проводов топливных форсунок от колодки жгута проводов системы управления двигателем (см. «Снятие топливной рампы и форсунок»). Отсоединяем колодки жгута проводов системы управления двигателем от регулятора холостого хода и датчиков: концентрации кислорода, детонации, сигнализатора недостаточного давления масла, температуры охлаждающей жидкости, указателя температуры охлаждающей жидкости, фаз, положения коленчатого вала, положения дроссельной заслонки, неровной дороги (см. соответствующие главы: «Двигатель», «Система питания», «Система управления двигателем»). Снимаем датчик неровной дороги вместе с кронштейном с правой чашки брызговика (см. «Снятие датчика неровной дороги»). Снимаем генератор (см. «Снятие генератора»). Снимаем шланг контура холостого хода вентиляции картера со штуцера крышки головки блока цилиндров и отсоединяем кронштейны жгутов проводов системы управления двигателем от крышки головки блока цилиндров (см. «Снятие распределительных валов и замена гидротолкателей клапанов»). Расстегиваем или разрезаем два пласт массовых хомута крепления жгута проводов системы управления двигателем к задней крышке привода ГРМ (см. «Снятие насоса охлаждающей жидкости»). Отсоединяем наконечник «массового» провода жгута проводов системы управления двигателем от головки блока цилиндров и снимаем наконечник провода «массы», идущего от аккумуляторной батареи, со шпильки крепления корпуса термостата (см. «Снятие головки блока цилиндров»). Отводим жгуты проводов от двигателя в сторону. Отcоединяем трубу дополнительного глушителя от катколлектора (см. «Замена прокладки в соединении катколлектора и дополнительного глушителя»). Снимаем коробку передач (см. «Снятие коробки передач»), «корзину» и ведомый диск сцепления (см.«Снятие деталей сцепления»).

Крестообразной отверткой ослабляем хомут крепления подводящего шланга радиатора…

…и снимаем шланг с патрубка корпуса термостата. Аналогично снимаем отводящий шланг радиатора с крышки термостата. Крестообразной отверткой ослабляем хомут крепления наливного шланга расширительного бачка…

Признаки необходимости ремонта ДВС

Причины, по которым работа мотора, нарушаются, выстраиваются в небольшой список, начиная с отказа запускаться и заканчивая плавающими оборотами на холостом ходу (на 127 «движке» эту проблему убрали). Не все поломки заканчиваются капиталкой – когда-то достаточно долить масла, когда-то – подправить настройки ЭБУ.

Снижение компрессии

Снижение компрессии в цилиндрах ниже отметки в 16 атмосфер – плохой знак. Такая высокая граница соответствует степени сжатия – 11.

Стуки в двигателе

Стуки в двигателе могут доноситься с нескольких точек. Это могут быть гидрокомпрессоры, ролики ремня ГРМ или пальцы. А еще причиной стука может быть низкий уровень масла. Ответ на вопрос даст тщательный детальный осмотр всех деталей агрегата и проверка уровня масла.

Сизый дым с выхлопной трубы

Сизый дым, который идет из выхлопной трубы, появляется, если в камеру сгорания попадает масло. Оно может протечь либо с клапанов, либо из-под поршня. Результат один: масло съедается, из трубы валит сизый дым. Когда место утечки будет локализовано, половина проблемы уже будет решена.

Троит мотор

Иногда на морозе мотор может затроить — не пугайтесь этого, потому что это может просто не пробивает одна из свечей. В этом случае советуем просто перезавести мотор и он перестанет троить.

Сколько стоит капитальный ремонт двигателя Приора — средняя цена

Самостоятельный ремонт двигателя Приора 16 клапанов обходится в среднем в 16-20 тысяч рублей. Величина расходов зависит от серьезности поломки и может быть ниже или выше этого среднего диапазона. Ремонт двигателя Приора можно доверить в чужие руки, но тогда за работу придется заплатить – иногда стоимость ремонта доходит аж до 40 тысяч рублей.

Это неоправданно завышенная цифра, потому что, как показывает практика, перебрать «движок» на Приоре, работая в умеренном темпе, можно всего за три дня – а три дня работы точно не стоят таких денег. Не бойтесь не справиться – Ваша Лада проста в ремонте, и, воспользовавшись советами и «обучалками», Вам покорится даже такая непосильная с первого взгляда задача.

Проблемные места в двигателе

В период эксплуатации этого транспортного средства владельцы обнаруживают неисправности и слабые места мотора. К ним относятся следующие:

Помпа. Еще этот элемент называют жидкостным насосом. Он довольно часто ломается. Если владелец транспортного средства вовремя не посмотрел на показатели температурного датчика, то поломка жидкостного насоса может привести к тяжелым последствиям. Эта установка быстро перегревается, а потом ее просто заклинивает. Чтобы вернуть работоспособность детали, придется проточить цилиндры, а потом поменять поршневую группу.
Радиатор. Обязательно нужно периодически проверять радиатор. Довольно часто в местах, где имеются спайки, образуется течь. Их обязательно нужно устранить как можно быстрее.
Ролик в механизме газораспределения. Это еще одно слабое место, где могут появляться поломки. Если во время работы двигателя слышен гул в области под крышей ремня ГРМ, то обязательно нужно принять все необходимые меры. Если гул начал мешать, только когда поездка длительная, то функциональность ролика можно восстановить, используя побольше смазки. Однако на долгое время это не спасет, так что капитальный ремонт потребуется. Ролик придется заменить. Если и дальше игнорировать неприятные звуки, то в дальнейшем это приведет к тому, что нагрузка на ремень ГРМ значительно возрастает. В итоге он либо прорывается, либо слетает со своего места. Как следствие, клапаны гнутся, так что необходим полный ремонт всего агрегата.

Довольно часто водители Приоры предъявляют жалобы на то, что масло подтекает под крышкой механизма клапанного типа. Чтобы устранить такую проблему, нужно просто заменить прокладки.

Как правило, ремонтные работы заключаются в том, что требуется расточить цилиндры или просто заменить поршни. Часто владельцы вынуждены прибегнуть к ремонту из-за того, что агрегат перегрелся. Это происходит вследствие таких причин: плохо работает или совсем поломалась система охлаждения, прокладки установлены негерметично, нарушено функционирование термостата или др. В простых случаях можно будет просто поменять прокладку. Но если перегрев вызван более сложными и серьезными проблемами, то самостоятельно исправить ситуацию не получится, так что понадобится помощь специалистов.

Отсоединение проводов и шлангов

Перед началом разборки двигателя необходимо отсоединить все провода и шланги, чтобы избежать их повреждения.

1. Отсоединение проводов зажигания

Для отсоединения проводов зажигания выполните следующие действия:

№	Описание
1	Постепенно снимите крышку распределительного вала.
2	Отсоедините провода со свечей зажигания, аккуратно вытянув их из гнезд.

2. Отсоединение шлангов системы охлаждения

Чтобы отсоединить шланги системы охлаждения, выполните следующие действия:

№	Описание
1	Отсоедините верхний и нижний шланги радиатора, ослабив хомуты.
2	Отсоедините шланги системы охлаждения от насоса и блока цилиндров.

После отсоединения проводов и шлангов двигатель готов к дальнейшей разборке.

О фильтрах и маслах

Масло сразу рекомендую лить не ниже, чем Motul 5W40, который обеспечит все трущиеся поверхности двигателя масляной пленкой. Фильтр масляный и воздушный фирмы Bosch.

Какова примерная стоимость вышеперечисленных запчастей?

Низ мотора обойдется в 24000 рублей.
ГБЦ 16500р.
Навесное 20000р.
Масла и фильтра 5000 р.

Итого, без учета работ, запчасти выходят в 65500 рублей, или 1100$. Такой ремонт для отечественного автомобиля является слишком высокой, так как агрегат 21126 в сборе будет стоить 75000 рублей, но в нашем случае вы будете иметь мотор с большей степенью сжатия, с более высокой компрессией, хорошим подхватом снизу, уменьшенным расходом топлива, мощностью, примерно, 120 л.с и ресурсом 350 000 км минимум. При обрыве ремня клапана больше не встретятся с клапанами, достаточно будет выставить метки и установить новый ремень. Так как будет стоять длинный впускной коллектор и выпускной коллектор без катализатора, то двигатель будет “дышать” свободнее, а значить расход топлива уменьшится, а мощность увеличивается.

Немаловажный фактор — правильная обкатка и своевременное обслуживание, которые будут способствовать стабильной работе двигателя весь срок эксплуатации. Настоятельно рекомендую проводить следующие мероприятия:

каждые 7-8 тыс. км. менять масло и все фильтра;
с каждой заменой масла снимать маслоприемник и чистить его;
чистить дроссельную заслонку раз в 20 000 км;
в систему охлаждения лить антифриз G11 и менять раз в 3 года;
лить бензин с октановым числом А-95;
менять ремень ГРМ раз в 50 000 км.

Если вы хотите увеличить мощность двигателя посредством установки широкофазных распредвалов, прямоточной выхлопной системы, дроссельной заслонки, диаметром 52-56 мм, расточки каналов ГБЦ, и на выходе получить 150 л.с., то ресурс мотора снизится до заводской отметки 200 000 км. Для стабильной работы мотора не стоит ставить “валы” с сильно широкой фазой, иначе двигатель будет работать неустойчиво и “выплевывать” бензин в выхлопную трубу.

Как разобрать?

Снятие, разборка и сборка ГБЦ для ремонта и доработки состоит из следующих шагов:

В первую очередь необходимо остудить двигатель, сбросить давление в топливной системе.
Для обесточивания автомобиля нужно отсоединить отрицательную клемму от аккумуляторной батареи.
Перед снятием агрегата необходимо слить охлаждающую жидкость.
Далее демонтируем головку блока цилиндров и устанавливаем ее так, чтобы не повредить клапана для дальнейшего ремонта и доработки.
Открутив крепежные гайки, демонтируем опору силового агрегата.
Далее последовательно снимаем кронштейн топливной трубы, датчики фаз, температуры охлаждающей жидкости, сигнальной лампочки аварийного давления масла, указателя температуры.
Затем следует снять термостат с установленной под ним прокладкой.
Чтобы избежать повреждения, следует вывернуть свечи зажигания.
Далее снимаем корпус подшипников распределительных валов.
На следующем этапе снимаются распредвалы и сальники, надетые на их передние концы.

Из отверстий ГБЦ следует вынуть гидротолкатели.
Теперь убирается нагар с камер сгорания.
Далее нужно осмотреть агрегат. Если на нем обнаружены трещины, царапины, сколы, следы прогара в камерах сгорания, то он подлежит замене.
С поверхности агрегата следует удалить заусеницы и забоины.
Далее с помощью щупов и линейки следует проверить ровность поверхностей под впускной коллектор и катколлектор.
Теперь нужно проверить герметичность ГБЦ.
Затем проверяем поверхности, на которые опираются шейки распредвалов, а также корпус подшипников. При наличии дефектов делали следует заменить.
Затем промываем масляные каналы и проверяем герметичность.
Следующий этап – снятие клапанов. Если на клапанах обнаружены царапины, деформация стержня или тарелочки, следы прогара, их нужно заменить.

Проверка пригодности клапанов
Далее снимаем маслосъемные колпачки и при необходимости выполняем их замену.
Необходимо проверить, в каком состоянии находятся седла. Если нужно выполняется их доработка.
Значительные дефекты клапанов устраняют доработкой и шлифовкой. После чего делается притирка клапанов.
Далее нужно проверить состояние пружин клапанов, их упругость. При необходимости заменить.
После проверки всех комплектующих и доработки клапаны нужно вставить в головку блока цилиндров на помеченные ранее места, смазав стержни моторным маслом.
Затем устанавливаются маслосъемные колпачки, распредвалы и корпус подшипников.
Далее устанавливаем на место головку блока цилиндров.
При установке головки следует обязательно заменить прокладку. Закручивать болты крепления следует согласно моменту, указанному в руководстве к автомобилю Лада Приора.

Последовательность затяжки болтов
После установки головки блока устанавливаются в обратной последовательности все узлы и агрегаты, которые демонтировались для ее снятия.

Замена клапанов на «Приоре» (16 клапанов) своими руками

Современный «приоровский» двигатель представляет собой шестнадцатиклапанный инжекторный агрегат со встроенными клапанами, которые, в отличие от прежних аналогов, отличаются высокой надежностью и большим ресурсом эксплуатации. Но при обрыве ремня газораспределительного механизма происходит сталкивание поршней с клапанами, что может вызвать изгиб последних. Дальнейшая эксплуатация такого автомобиля уже невозможна. Выход — замена клапанов на «Приоре» (16 клапанов). Отзывы автомобилистов отмечают, что такая неисправность возникает крайне редко. Чаще всего это случается из-за несвоевременной замены ремня. В сегодняшней статье мы рассмотрим, как производится замена клапанов («Приора», 16 клапанов), а также установка свечей и чистка форсунок.

Термостат

Дальше необходимо перейти на термостат. «Приора» (16 клапанов), замена в которой самого термостата не требуется, остается по-прежнему не на ходу. Следующим действием будет извлечение датчика температуры из корпуса элемента. Он используется для контроля за температурой охлаждающей жидкости. Теперь можно ослабить несколько фиксирующих болтов и свободно вынуть термостат наружу. Со шпилек снимается уплотнительная прокладка. После этого необходимо извлечь все свечи. При этом такого действия, как замена помпы, «Приора» (16 клапанов) требовать от вас не будет. Ниже будет представлена подробная инструкция по демонтажу свечей.

Гнет ли клапана?

Каждый мотор в автомобиле Лада Приора гнет клапана, касается это и самого мощного агрегата номер 126 на 16. Это вам скажут в любом сервисном центре, занимающимся обслуживанием отечественных авто. Но начинающим водителям следует знать, что мотор гнет компоненты не просто так, и если соблюдать правила эксплуатации, вы не столкнетесь с этой проблемой.

Силовая установка Лада гнет детали только в том случае, если нарушены регламентные работы по замене ремня и других компонентов газораспределительного механизма (ГРМ). Мотор гнет клапана в том случае, если вовремя не были заменены ролики, ремень или водяная помпа. Когда один из этих элементов ломается, поршни номер 126 встречаются с клапанами. Из-за такой конструктивной особенности мотор гнет детали. Решение проблемы становится капитальный ремонт Лада.

Итак, задача владельца Лада Приора с двигателем номер 126 на 16 кл заключается в своевременной проверке ГРМ.

Роликам и помпе ГРМ номер 126 тоже следует уделять внимание при осмотре ремня. Ведь двигатель гнет детали даже при неисправных роликах. Иногда ремень ГРМ и его компоненты изнашиваются раньше срока – вы узнаете об этом по вибрациям из моторного отсека и неприятному скрежету

Двигатель номер 126 гнет клапана, поэтому не забывайте вовремя менять компоненты ГРМ и проводить ремонт этого узла

Иногда ремень ГРМ и его компоненты изнашиваются раньше срока – вы узнаете об этом по вибрациям из моторного отсека и неприятному скрежету. Двигатель номер 126 гнет клапана, поэтому не забывайте вовремя менять компоненты ГРМ и проводить ремонт этого узла.

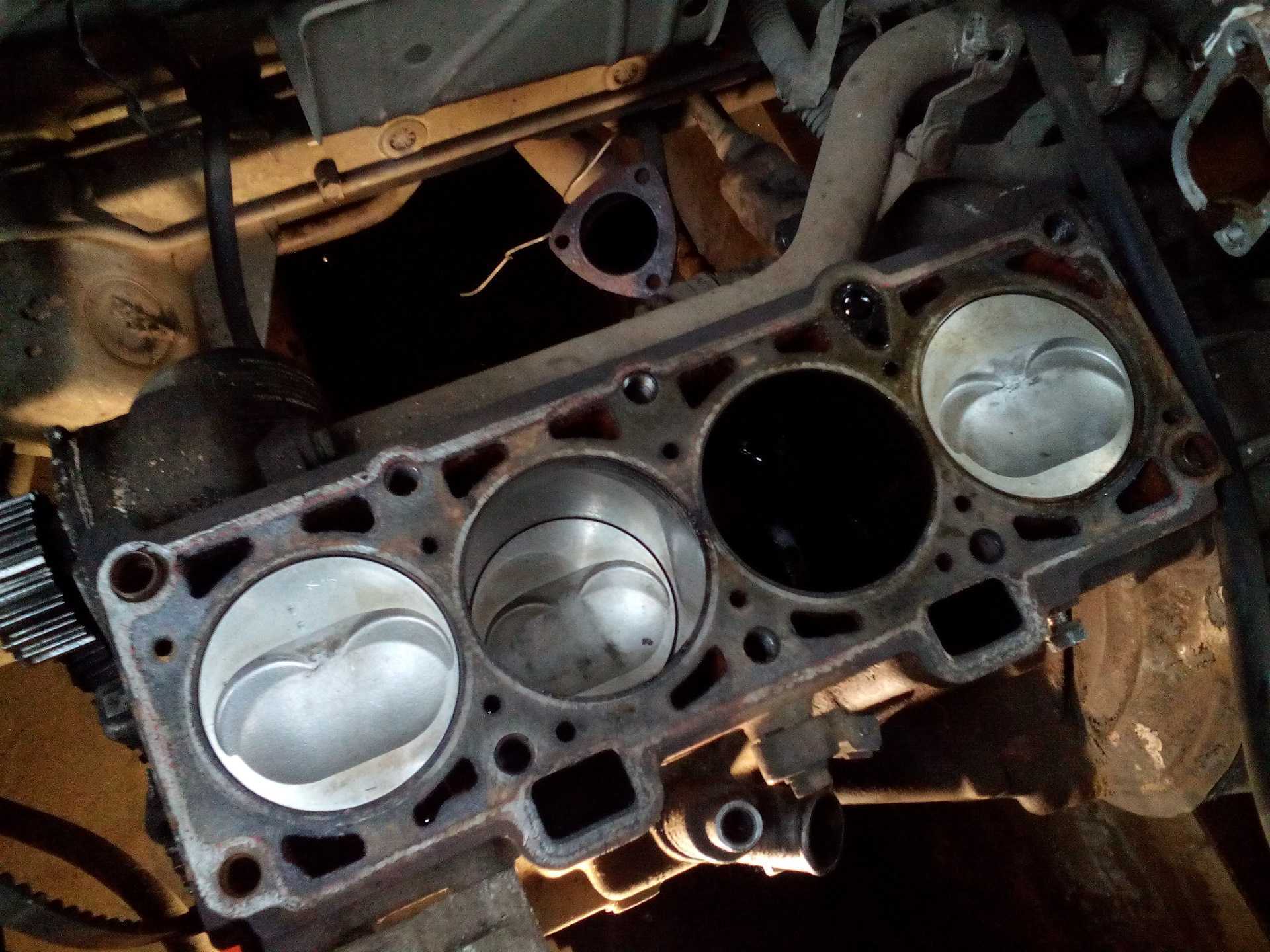

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт. Затягиваем коренной подшипник моментом 8 кгс*м.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же. Не перепутайте!

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру. В дальнейшем местами их не меняем. По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

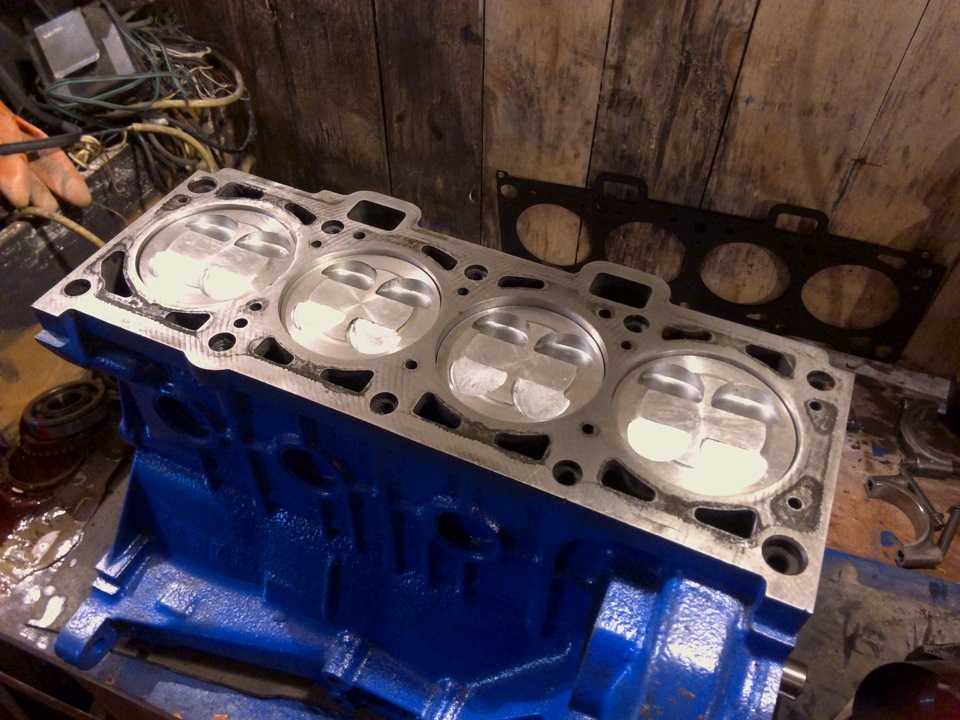

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо. На кольцах обязательно выбита надпись «ТОР», она должна смотреть вверх. Кольца в канавках поршня должны обязательно легко вращаться.

Снятие аккумулятора и фильтра воздуха

Шаг 1: Отключение аккумулятора

Перед снятием аккумулятора необходимо обеспечить безопасность работы. Поставьте автомобиль на нейтраль, выключите двигатель и стяните ручной тормоз. Затем отсоедините отрицательный кабель аккумулятора, а затем положительный

Обратите внимание на правильную последовательность отключения кабелей для предотвращения короткого замыкания

Шаг 2: Снятие фильтра воздуха

Фильтр воздуха на ВАЗ 21126 находится в боковой части двигателя. Для доступа к нему необходимо снять защитную крышку двигателя, прикрепленную гаевыми гайками. После снятия крышки отсоедините воздушный шланг от фильтра, аккуратно отсоедините крепежные зажимы и снимите фильтр.

Рекомендуется проверить состояние фильтра и в случае необходимости заменить его на новый.

Снятие аккумулятора и фильтра воздуха является первым шагом в разборке двигателя ВАЗ 21126. Они предоставляют доступ к другим компонентам, которые могут понадобиться для ремонта или замены.
