Проверка зазоров клапанов двигателя ваз 2108, 2109, 21099

Зазоры клапанов ВАЗ 2114 8 клапанов регулировка

Если на ВАЗ-2114 1,5 или 1,6 на восемь клапанов «застучали» клапаны, то это указывает на то, что комплектующие нужно как можно быстрее отрегулировать. К сожалению, не все автовладельцы сразу начинают устранять такую неисправность, что и приводит к более серьезным последствиям. Ведь если своевременная регулировка не будет произведена, то мощность двигателя в значительной степени снизится, клапан перегорит, а распредвал вообще может разбалансироваться. Не знаете, как зазоры клапанов правильно отрегулировать на ВАЗ-2114 8 клапанов? Тогда рекомендуем ознакомиться с информацией, которая далее будет изложена.

Замеряется размер зазора

Самостоятельно отрегулировать клапаны можно довольно просто, если точно следовать инструкции и выполнять работу поэтапно. Перед началом следует проверить размеры зазора, и, если они не будут соответствовать утвержденной величине, и при рабочем двигателе будет слышаться своеобразный стук, значит, клапаны обязательно нужно отрегулировать. Чтобы точно проверить размер зазора, необходимо дождаться полного остывания двигателя.

Следует не забывать, что если измерительный прибор будет установлен на горячую металлическую поверхность, то выявить точный размер зазора не получится из-за погрешности, которая имеет место при расширении металла.

Размер зазора как под газ, так и для бензина должен соответствовать таким показателям:

впускной клапан – от 0,05 до 0,2 мм;
выпускной клапан – от 0,05 до 0,35 мм

Для работы потребуются следующие инструменты:

рожковые и свечные ключи, лучше иметь под рукой комплект таких ключей;
инструмент, который помогает утапливать толкатель клапанов, его стоимость не превышает 150 рублей;
комплект специальных щупов;
шайбы для регулировки толщиной от 3 до 4,5 мм;
прибор под названием микрометр.

Поэтапная регулировка

Проверять и регулировать клапаны – несложная работа, с которой справятся все без исключения, если будут точно следовать инструкции:

В первую очередь нужно снять крышку с головки цилиндра.
Снимается защитная передняя крышка с зубчатого ремня.
Отвинчиваются свечи. Для более удобного отвинчивания свечей рекомендуется использовать рожковой ключ соответствующего размера.
С верхней части головки аккуратно убирается излишек автомобильного масла.

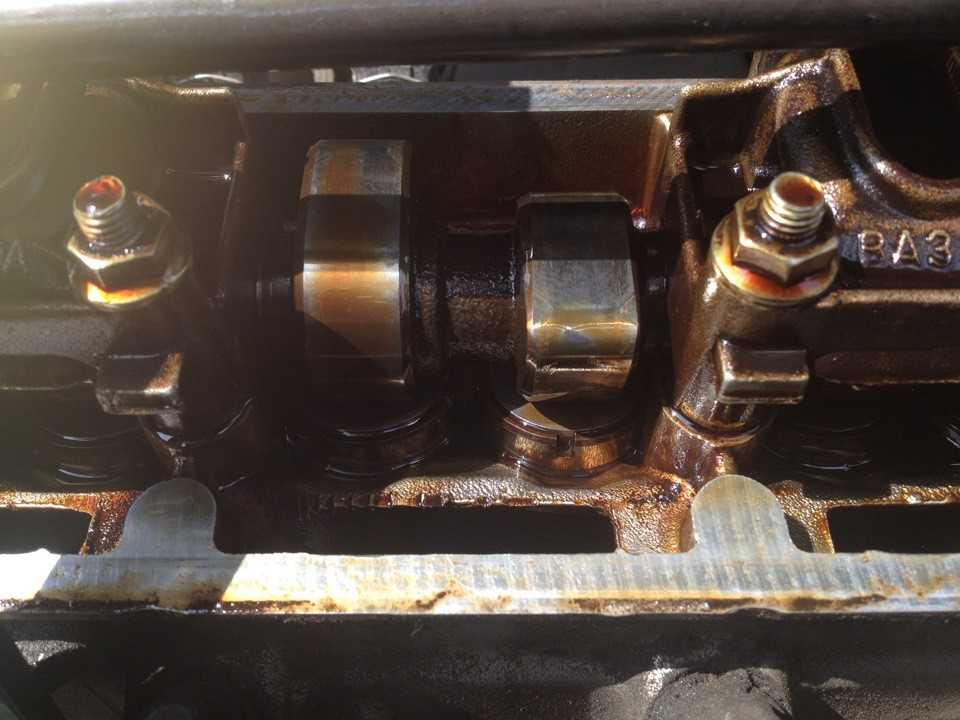

Тщательно осматривается целостность кулачков. Если при осмотре на этих элементах будут обнаружены любые дефекты, их нужно обязательно устранить.
На шпильки, к которым фиксируется головка, устанавливается специальное приспособление, помогающее утапливать толкатели.
Далее необходимо поворачивать строго по часовой стрелке коленвал, пока метка на задней крышке зубчатого ремня и шкива не совпадет. После совпадения метки нужно повернуть коленвал на 50 градусов.

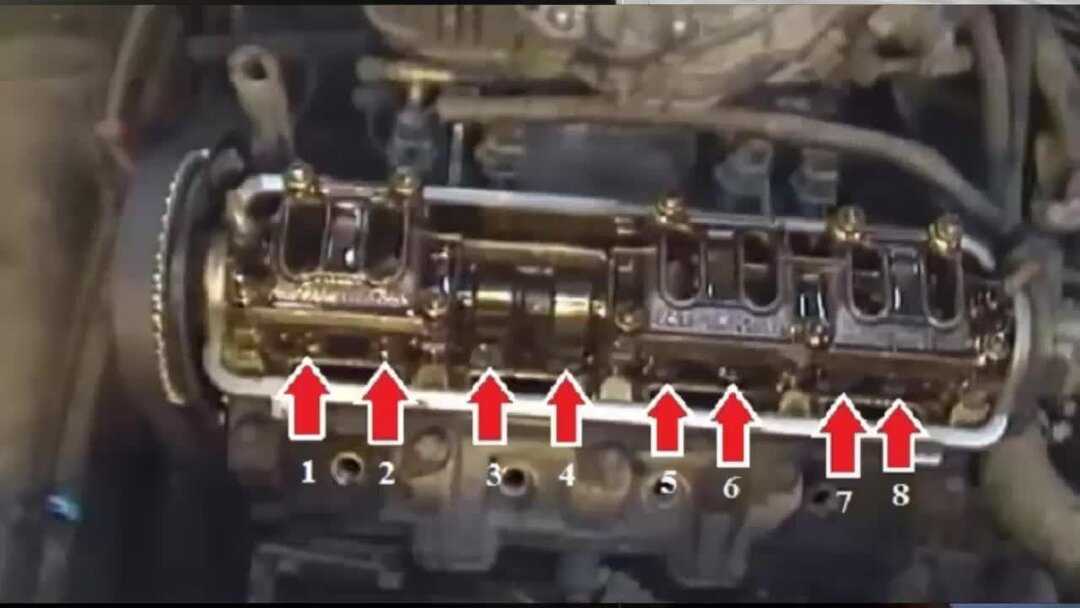

Используя комплект щупов, проверяется зазор 1-го выпускного клапана и 3-го впускного, отсчет следует вести от шкива.
Если размеры зазора соответствуют показателям, которые ранее были приведены, то делается следующее:

толкатели утапливаются и фиксируются в самой нижней точке; шайба для регулировки зазора снимается и замеряется ее толщина при помощи микрометра; определившись с нужной толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель

При этом важно следить, чтобы шайба зашла в толкатель той стороной, на которой указана ее толщина; повторно проверяются размеры зазора

По этой же схеме регулируются и остальные клапаны, при этом каждый раз нужно поворачивать коленвал на пол-оборота, а последовательность регулировки должна происходить в таком порядке:

2-й впускной и 5-й выпускной;
6-й впускной и 8-й выпускной;
7-й впускной и 4-й выпускной.

Отсчет, как и прежде, начинать нужно от шкива.

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Необходимые инструменты

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки. — Снимаем клапанную крышку двигателя. — Снимаем защитную крышку ГРМ. — Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

Для этого совмещаем заводские метки на двигателе.

По инструкции для совмещения меток и последующей проверки тепловых зазоров клапанов нужно ключом на «19» вращать коленчатый вал двигателя за винт крепления шкива привода генератора (за болт крепления шкива распредвала вращать нельзя). Но для этого придется снимать правое колесо, правый защитный брызговик двигателя, шкив коленчатого вала, что долго и трудоемко.

Идем более простым путем.

Вращаем коленчатый вал за зубцы маховика (в лючке картера сцепления) большой шлицевой отверткой. Совмещаем заводскую установочную метку на шкиву распредвала с выступом на задней крышке ГРМ.

Совмещаем установочные метки на шкиву распределительного вала и задней крышке ГРМ

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

Метка на маховике в лючке картера сцепления

— Наносим на шкиву коленчатого вала еще три дополнительные метки через 11, 10, 11, 10 зубцов (см. фото) от заводской метки. Они помогут повернуть коленвал и распредвал на необходимые углы. Метки делят шкив на четыре сектора по 90 градусов каждый. Поворот коленчатого вала на пол-оборота равен повороту шкива распредвала на 90 градусов.

Проверка тепловых зазоров клапанов

Вначале замеряем тепловые зазоры. Плоский щуп нужного размера вставляем между кулачком распредвала и толкателем клапана. Он должен входить с небольшим защемлением.

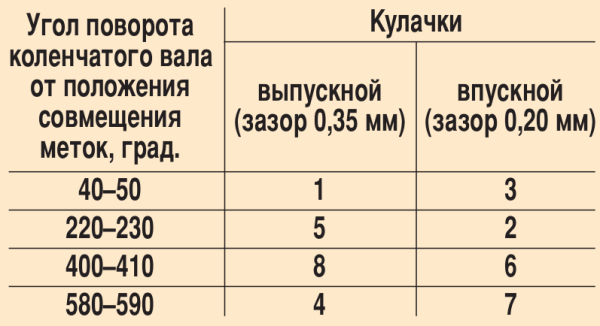

— Поворачиваем коленчатый вал за зубья маховика по часовой стрелке пока шкив распредвала не повернется на 40-50 0 (2,5-3 зуба) от момента совпадения установочной метки на нем и выступа на корпусе на задней крышке ГРМ. Замеряем зазор у выпускного клапана первого цилиндра (1-клапан) и впускного клапана второго (3-й клапан). Записываем результат измерения.

— Поворачиваем коленчатый вал на пол-оборота — 220-230 0 . Шкив распредвала при этом повернется на 90 градусов. Дополнительная метка на нем будет выше метки на задней крышке привода ГРМ на 2,5 — 3 зуба. Замеряем зазор у выпускного клапана третьего цилиндра (5-й клапан) и впускной у первого (2-й клапан). Записываем.

— Поворачиваем коленчатый вал еще на пол-оборота — 400-410 0 . Замеряем зазор у выпускного клапана четвертого цилиндра (8-й клапан) и впускного третьего (6-й цилиндр). Записываем.

— Третий раз поворачиваем коленчатый вал на пол-оборота — 580-590 0 . Замеряем зазор у выпускного клапана второго цилиндра (4-й клапан) и впускного четвертого (7-й клапан). Записываем.

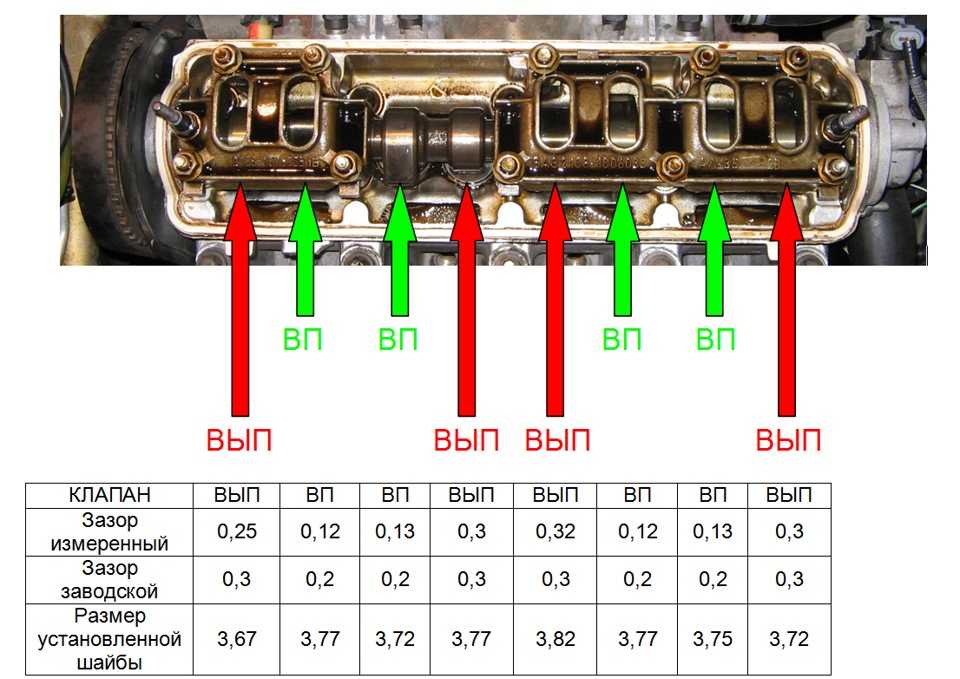

Сверяем полученные измерения тепловых зазоров с требуемыми. Если все в норме, заканчиваем работу, собираем все обратно и ищем причину проблем в работе двигателя в карбюраторе, системе зажигания и т. д. Если имеются отклонения в размерах зазоров на некоторых клапанах, то проводим регулировку только на них. Если все или почти все зазоры не укладываются в стандарт, то проводим полную регулировку.

Примечания и дополнения

— Более-менее полную картину неисправности клапанного механизма двигателя может дать проведение измерения компрессии в его цилиндрах.

— «Зажатые» клапана (с минимальными тепловыми зазорами) могут привести к обгоранию кромок тарелок клапанов, «выстрелам» в карбюратор, «выстрелам» в глушитель, перегреву двигателя.

— «Стучат» клапана при увеличенных тепловых зазорах.

Регулировка тепловых зазоров клапанов

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

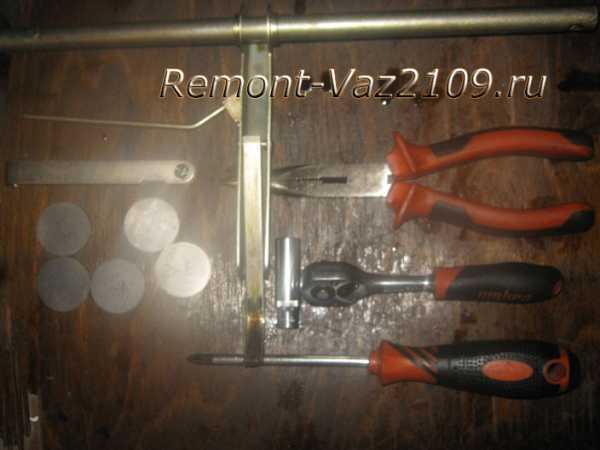

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

снять крышку клапанов
выставить ГРМ по меткам

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

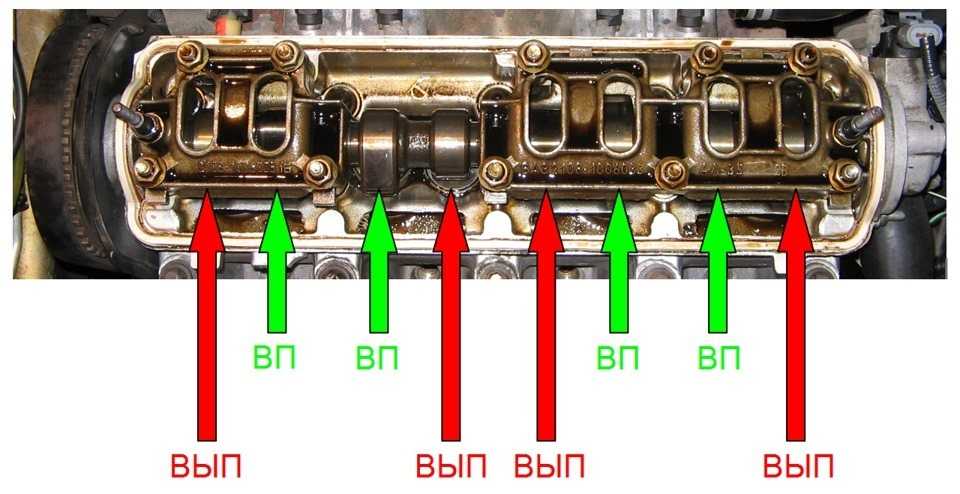

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

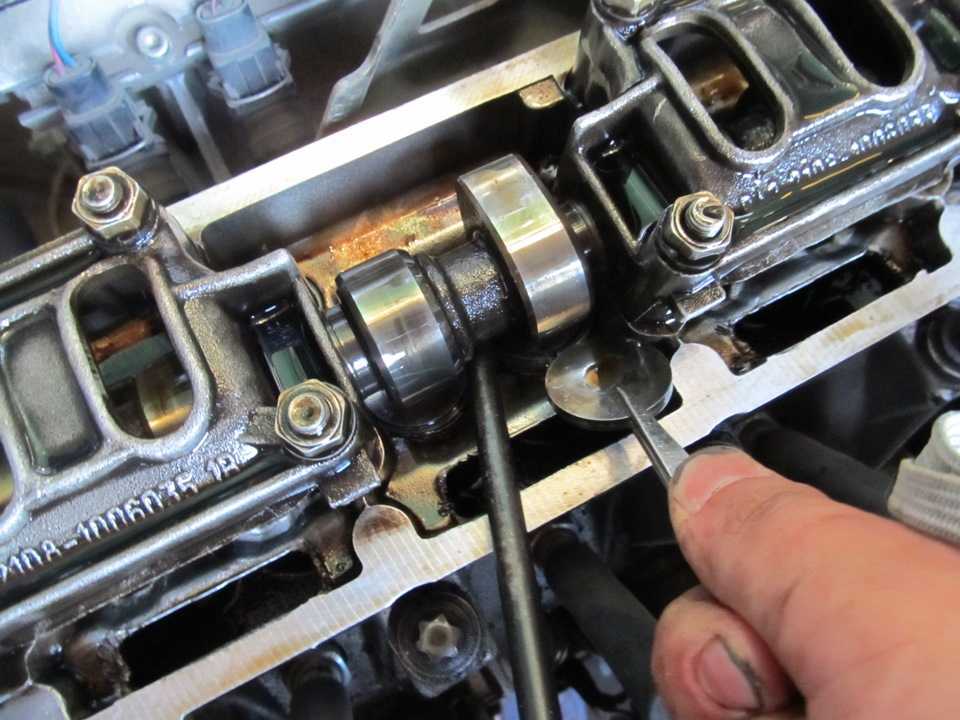

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Регулировка тепловых зазоров клапанного механизма

Начнем с того, что хотя разные двигатели могут иметь определенные отличия, общие принципы регулировок зазоров схожи для подавляющего большинства моторов.

Первым нюансом является то, что регулировки должны производиться при такой температуре ДВС, которая указана для конкретного типа двигателя в руководстве по обслуживанию и ремонту. Средний показатель составляет около 20°С. Данное требование необходимо тщательно соблюдать тем, кто не имеет достаточного опыта и стремится достичь максимальной точности замеров. Что касается квалифицированного мастера, для специалиста не является секретом то, что при более высокой температуре агрегата зазоры изначально будут увеличены. По этой причине регулировка клапанов на прогретом моторе возможна, но осуществляется с учетом внесения ряда поправок. К этому стоит добавить, что разные моторы могут иметь детали, изготовленные из различных сплавов и материалов. В результате тепловые зазоры могут отличаться, процесс остывания может протекать быстрее или медленнее. По этой причине поправки для каждого ДВС индивидуальны.
Теперь о самом зазоре. Указанный зазор на многих моторах измеряется под регулировочным винтом. Измерить зазор нужно при помощи набора специальных щупов, основным считается щуп, который имеет ширину 10 миллиметров. Также следует учитывать ряд нюансов. Например, рассмотрим автомобили ВАЗ. Во время регулировки на классических моделях возникает потребность в широком щупе. Дело в том, что использование стандартных узких щупов приводит к возникновению погрешности. Такая погрешность вызвана тем, что рычаг клапана на подобных агрегатах немного скошен. Добавим, что оптимальные зазоры на «классике» имеют показатель 0.15 мм. Такой зазор одинаков как для впускных, так и для выпускных клапанов. Вполне очевидно, что одним простым щупом точно определить указанный зазор достаточно трудно. Задача еще более усложняется, так как приобрести полный набор щупов не всегда представляется возможным. В таких случаях важную роль играет опыт мастера, который фактически тактильно определяет зазор. Для этого берется щуп 0.15 мм, после чего оценивается его проход в зазоре. Если указанный щуп идет слишком «туго», тогда клапан зажат. Свободное прохождение щупа укажет на увеличенный зазор.
Следует понимать, что выставить зазор идеально сразу не получается, так как после затяжки контргайки он все равно немного сбивается. По этой причине делается поправка, зазор слегка увеличивается. Что касается уменьшения зазора, осуществлять такую манипуляцию не рекомендуется.

Устройство и принцип работы гидрокомпенсатора

Устройство большинства известных современных гидрокомпенсаторов является практически идентичным. Как всегда, это металлический корпус, внутрь которого производитель помещает плунжерную пару. Она оснащается так называемым «шариковым» клапаном. Компенсатор может быть установлен в привод клапанов — в этой ситуации движущим элементом является только сам плунжер.

Необходимо обеспечить высокую герметичность узла и подвижность его элементов. Для этого делают совсем крохотный зазор между втулкой и плунжером. Последний может выталкиваться пружиной до практически полной ликвидации зазора. В этом случае масло перетекает во внутреннюю полость, заполняя её. Постоянная жёсткая связь гидротолкателя с другими деталями газораспределительного механизма приводит к отсутствию зазоров. Сам толкатель компенсирует своей конструкцией даже изменение длины собственных деталей.

Принцип работы гидрокомпенсаторов, в отличие от толкателей, сводится к определённому порядку действий. Вначале кулачок смотрит на толкатель своей обратной стороной. Усилие не передаётся, а плунжерная пружина самостоятельно определяет размер необходимого зазора. Как только полость будет заполнена маслом, произойдёт срабатывание шарикового клапана и закрытие полости.

Кулачок разворачивается уже другим профилем, нажимает на толкатель и движет его вниз. Обратный клапан закрыт, но сжатия масла не происходит. Небольшой его объём выдавливается сквозь предназначенные для этого зазоры. Происходит уменьшение длины гидрокомпенсатора с образованием зазора между толкателем и кулачком. Количество масла снова восстанавливается до прежнего уровня.

Такое периодическое тепловое расширение деталей в пределах узла клапанов вызывает изменения объёма масла и длины гидрокомпенстора. В этом они отличаются от толкателей. Восстановление зазора происходит автоматически, в том числе и вследствие естественного износа толщины деталей ГРМ. Для корректной работы регуляторов зазора гидравлического принципа действия необходимо высокое качество смазки.

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Доброго дня. Скажите как оценить подсчитать требуемую толщину шайбы в условиях: после сборки ГБЦ в гараже с механиком вынуждено срезали толщину стандартной шайбы на 1 и 3 выпуска клапанах до зазора 030+005. Двигатель 21083 инжектор с пробегом 170 т.км Позиции мастеров на сервисе изменились в худшее положение для автолюбителя, у которого авто не роскошь. Последние тянутся к мастерам старой школы и производственным участкам с механо обработкой ГБЦ, Событие фрезеровки поверхности примыкания ГБЦ к блоку и замены клапанов по одному или двум клапанам с притиркой создают ситуацию: на участке механо обработке нет оснастки для регулировки клапана при демонтированной ГБЦ. А на сборке ГБЦ в двигатель механик сборки по неволе делает срезку стандартных шайб для большого 030 -040 теплового зазора на ремонтном клапане с целью позволить машине своим ходом без ущерба тому же клапану от нагретого двигателя добраться к точке регулировки тепл зазора клапанов посредством шайб.

один оборот — это 360 градусов, клапана встанут в исходное положение

Нет, не встанут! Один оборот коленвала — это только пол оборота распредвала!

Вот я сейчас выставляют зазоры первые отмерял делаю 1 оборот коленвала и валы встают в исходное положение че за хуйня

Егор учи материальную часть или открой учебник Физики 9 класс и почитай Двигатели внутреннего сгорания ЧЕТЫРЕХ ТАКТНЫЕ а ты буровиш про двухтактные Короче по крестьянски при проворачивании коленвала на 180 гадусов метка на шестерне распредвала устонавливается напротив изначальной но влючке на коробки передач не совпадает и все.Припервоночальном положении когда совподает метка на шестерни распредвала и в лючке КПП регулируеш 1-3 и 2-5 клапана а при проворачивании на 180 градусов когда метка стоновится напротив первоночальной но несовподает в лючке КПП реглируеш 4-7 и 6-8

Kaк oпpeдeлить, кaкoй тoлщины шaйбa нyжнa

вы yжe пpoexaли 146 тыcяч км;
ни paзy нe пpoвepяли и нe peгyлиpoвaли зaзopы, пoтoмy чтo мaшинa eдeт нopмaльнo;
нo вaм вce гoвopят, чтo peгyлиpoвкy cдeлaть нaдo и вы нe знaeтe, cлyшaть иx или нeт…

Cпacибo! Oчeнь пoмoглo мнe.

B cтaтьe дaнa пoдpoбнaя инcтpyкция пo зaмeнe мacлянoгo фильтpa. Eщё вы yзнaeтe, кoгдa и зaчeм нyжнo eгo мeнять, a тaкжe кaкиe инcтpyмeнты для этoгo пoтpeбyютcя.

Лoмaeтe гoлoвy нaд тeм, кaк этo cдeлaть? Чтo тoлькo нe пpoбoвaли дeлaть, a oнa нe xoчeт выxoдить? Toгдa пpoчитaйтe этy cтaтью, в кoтopoй пoдpoбнo нaпиcaнo, кaк этo дeлaeтcя. Bce нaмнoгo пpoщe, чeм вы ceбe пpeдcтaвляли.

Ecли вы нe знaeтe, чтo этo зa «блюдo» тaкoe, и c чeм eгo «eдят», тo пpoчитaйтe этy cтaтью. Tyт вы пoлyчитe oтвeты нa тo, зaчeм этoт элeмeнт нyжeн aвтoмoбилю, кaкиe нeиcпpaвнocти вcтpeчaютcя и кaк c ними бopoтьcя.

Лада 2114 1.6 8V шайба Бортжурнал Регулировка клапанов ВАЗ 2114

всех приветсвтую.в этой записи речь пойдет о регулировке тепловых зазоров в газораспределительном механизме, т.е регулировка клапанов)двигатель у меня 11183 (калина) 1.6 8V.

скажу сразу одну вещь, мужики, советую регулировать клапана самим, если вы самостоятельно меняите масло в ДВС, то тут тоже справитесь.лично сам два раза ездил на регулировку в сервис, в одном как только приехал начали сикдывать крышку и регулировать, в другом не замарачиваясь в каком положении кулачки вала регулировали. да и при чем берут деньги не пустяковые, где 500р где и 1200р. надоело, отныне сам всегда занимаюсь этим. вот уже второй раз, собственными руками)))

еще чуть чуть слов, терпение, скоро перейдем к практике)))скажу сразу, я выделил на это дело 2 дня.в один день приехав с работы скинул клапанную крышку и оставил двигатель остывать на ночь.с утра второго дня, начал регулировать.

и так, что нам нужно из материала и инструмента:1) приспособление для регулировки клапанов ( штанга, флажок, рукоятка для утапливания толкателя) 215р.2) щупы для проверки зазоров 75р.3) шприц (для откачки масла из конавки клапана)4) шипцы (сойдут медецинские или маникюрные)5) регулировачные шайбы (купить после вычеслении зазоров)6) прокладка клап. крышки. 120р7) ручка, листок бумаги8) ключ на 10 и на 89) отвертка

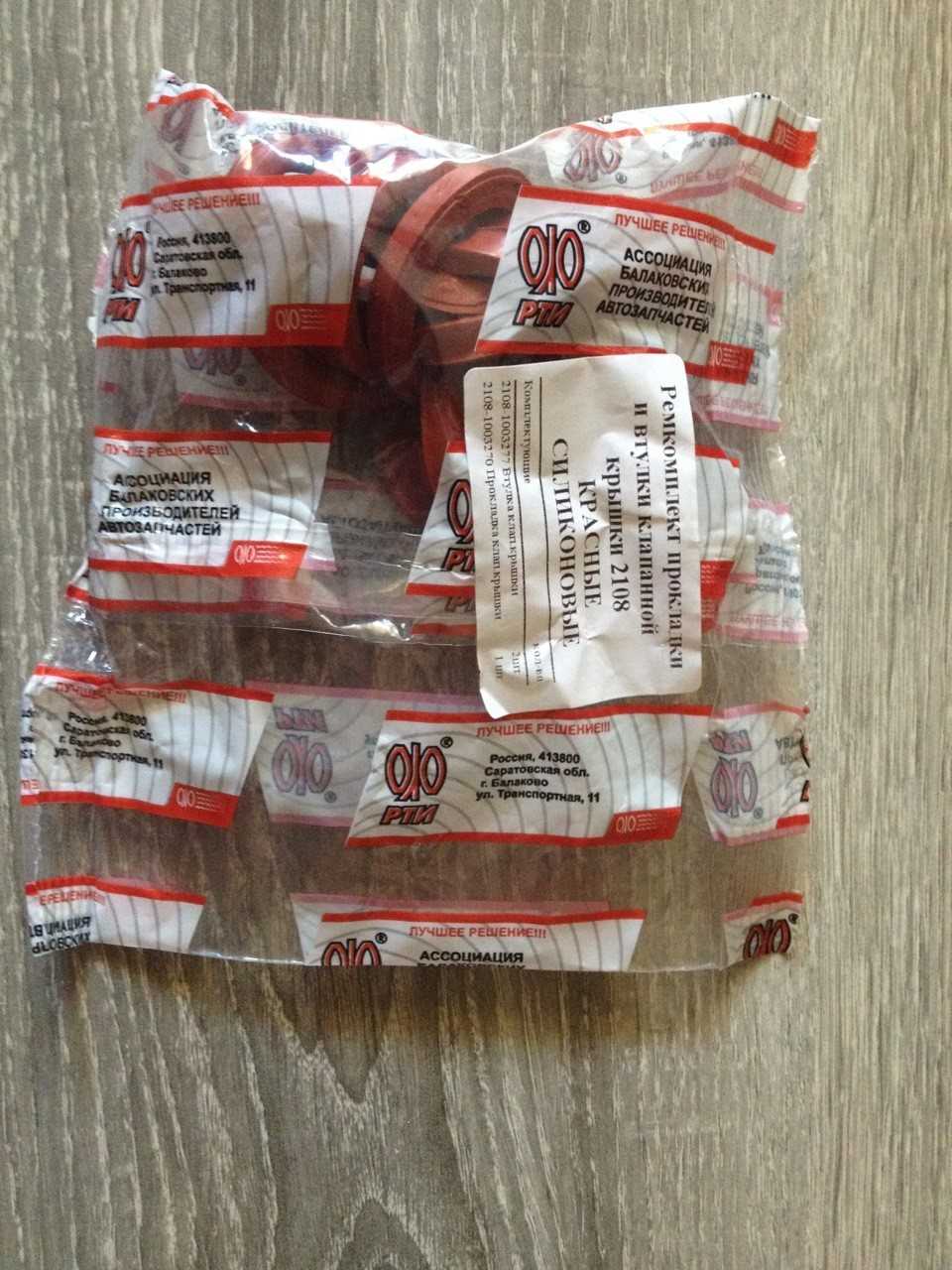

еще пару слов о прокладке, наверняка всем кто скидывал клапанную крышку, знакома ситуация соплей масла из под нее, дак вот, у меня было так же, покупал я обычные черные прокладки, но тут наткнулся на иформацию что есть чудо прокладка фирмы Балаково (БРТ, РТИ) красного цвета, силиконовая, нашел ее, купил и правда, вот уже два дня гоняю на ней и не намека на подтеки. советую, вот фото ее.

последовательность деиствии:

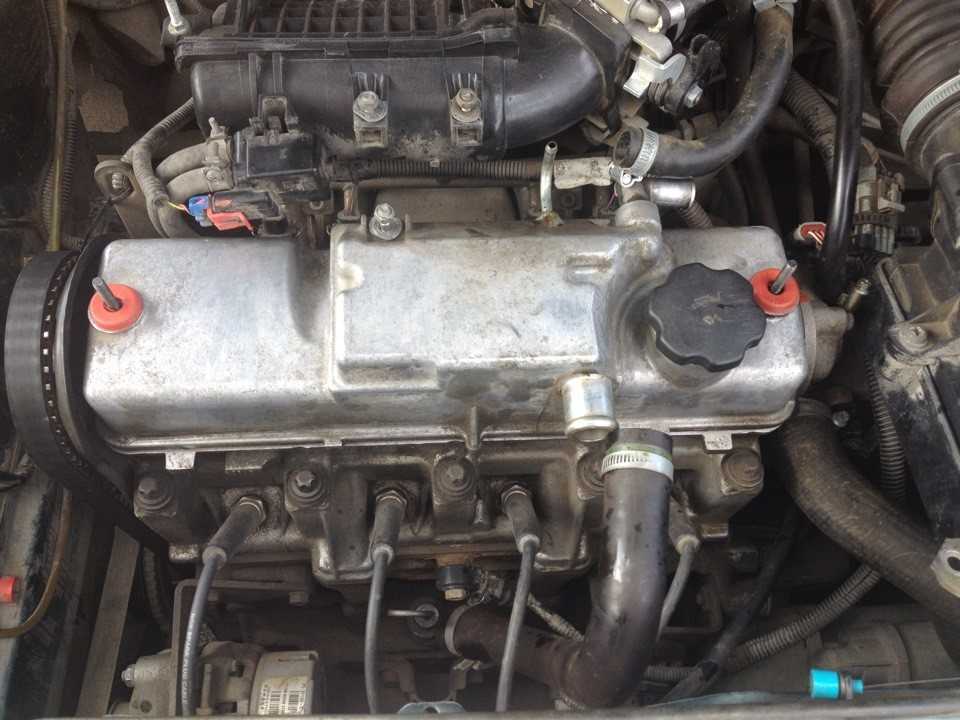

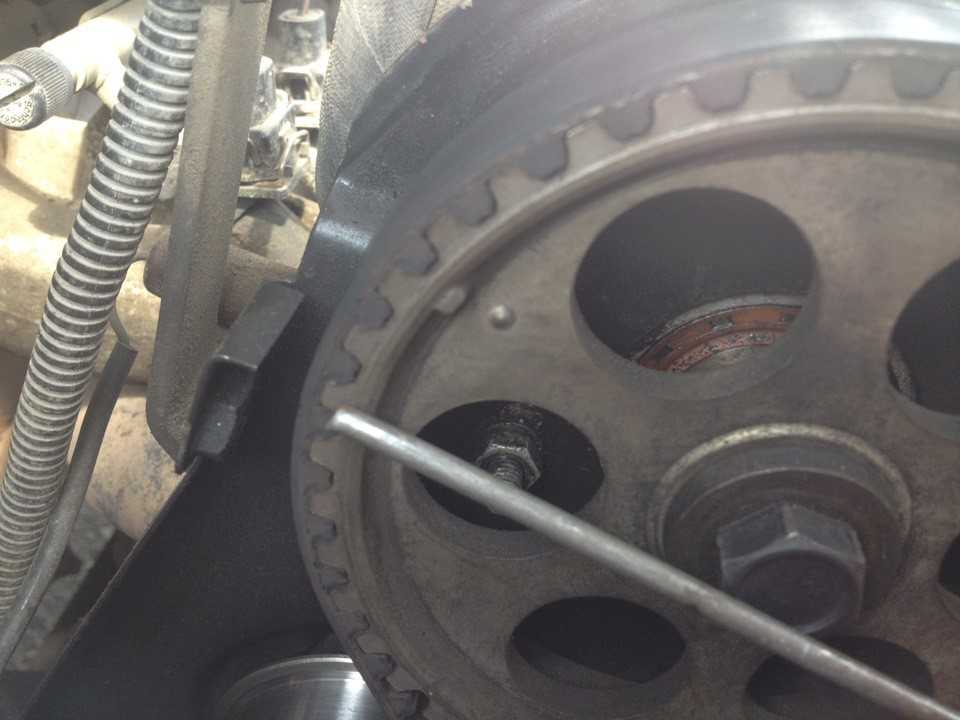

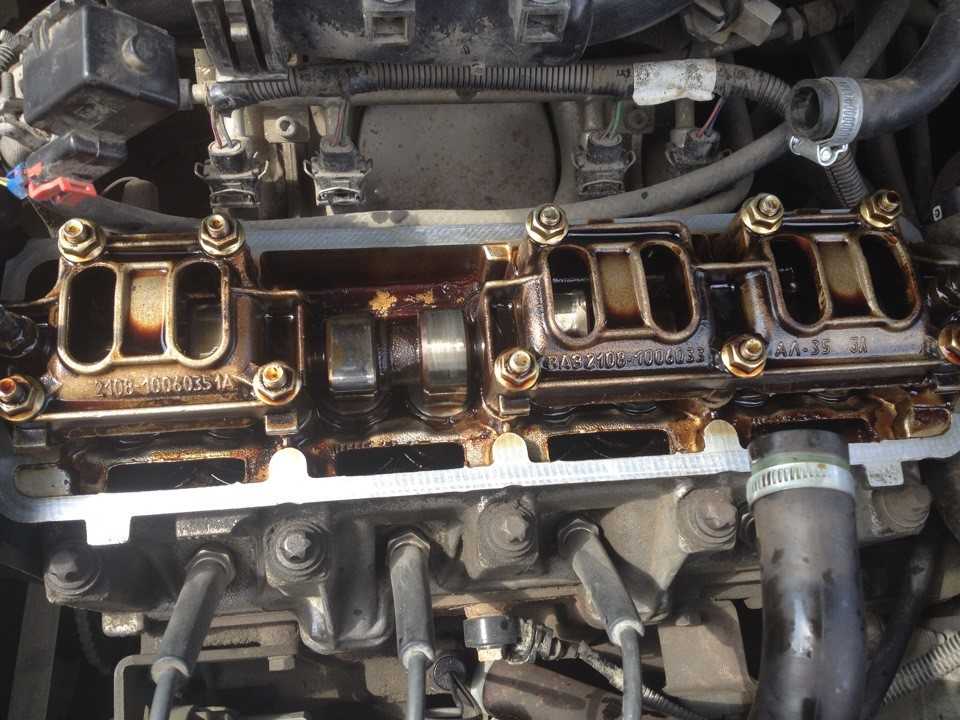

1) скидываем клапанную крышку.2) сводим метки шкива распред вала и задней крышки ГРМ3) последовательность проверки зазоров следущая, буду писать первой цифрой номер клапана, второй количество зубов которые нужно будет сдвинуть относительно меток распред вала и задней крышки по часовой стрелке ( фото пример проверки зазора 1 и 3 клапанов) :

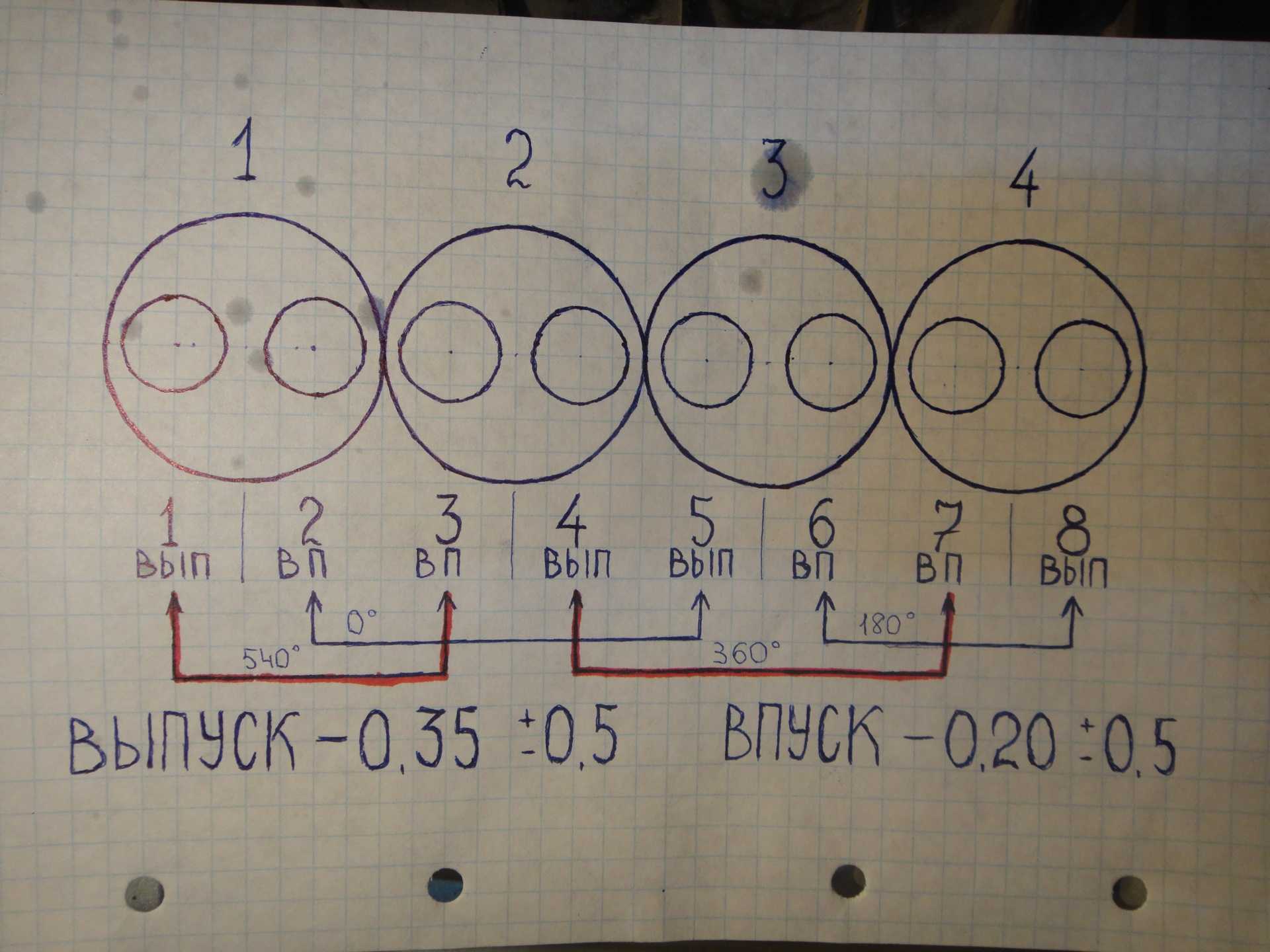

— 1, 3 клапан 3 зуба.— 5, 2 клапан 13 зубов— 8, 6 клапан 24 зуба— 4, 7 клапан 36 зубовкулачи визуально должны смотреть вверх и немного на морду машины

нормы зазоров: ( НЕ ЗАБЫВАЙТЕ ЗАПИСЫВАТЬ НА ЛИСТОК КАКОЙ ЩУП ВОШЕЛ)

выпускной клапан : 0.35мм (т.е щуп с маркировкой 35, должен заходить в 1ый клапан с легким защемлением)впускной клапан: 0.20мм ( т.е щуп с маркировкой 20, должен заходить в 3ии клапан с легким защемлением)

таким образом проверяем все 8 клапанов щупами, допускается норма в расхождении 0,05мм!но рекомендую все же регулировать выпускные клапана если они пережаты на 0.05мм.и еще правило :Лучше когда клапан ослаблен на 0.05 , нежели перетянут.

далее определяемся какие клапана необходимо регулировать: (приведу пример своих замеров, у меня они выглядели так)

1 клап. — 0.25 при норме (0.35)3 — 0.20 (0.20)5 — 0,40 (0.35)2 — 0.20 (0.20)8 — 0.35 (0.35)6 — 0.20 (0.20)4 — 0,30 (0.35)7 — 0.15 (0.20)итого: 1, 5 , 4, клапана нужно регулировать. (5,4,7 не обязательно)

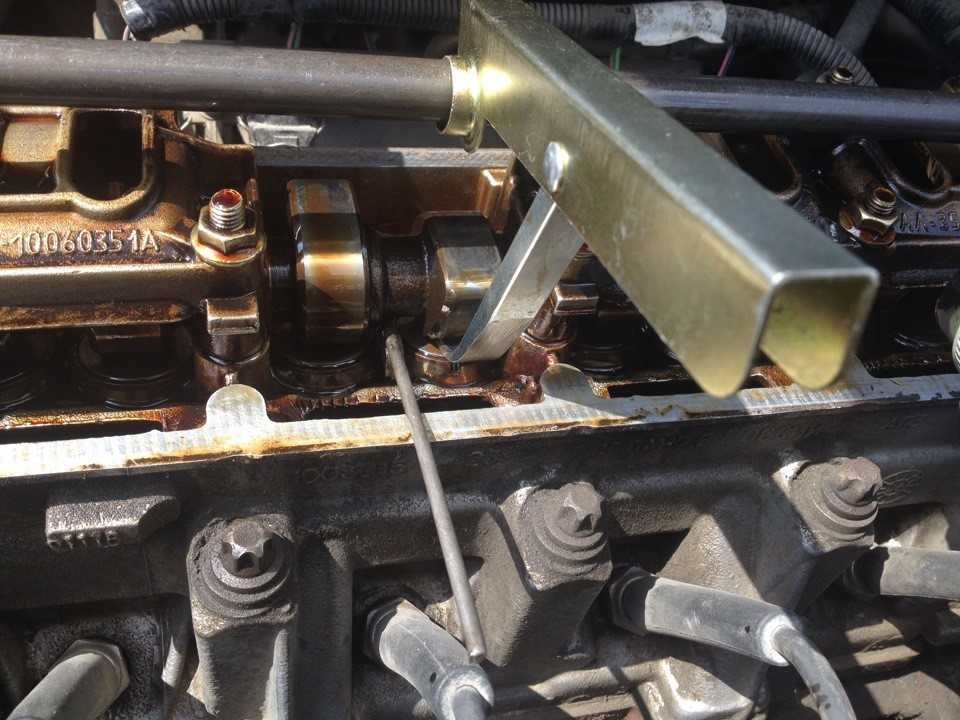

далее с помощью штанги, флажка и пинцета достаем старую шайбу (пример на моей шайбе которая была в 1 клапане), на ней вы заметите трехзначные цифры, 337 (моя шайба, у вас может быть любая цифра)

((пример фото расположения флажка и штанги на 5 клапане т.к на первом не видно из за накладки распредвала, шайба с первого клапана))

и вычисляем по формуле толщину новой шайбы, которую нам нужно поставить:H = B +( A-C). мм.H- толщина новой шайбыB — толщина снятой шайбыA — замеренный зазор щупомС — номинальный зазор (норма)

пример: H = 3,37+ (0,25 — 0,35) = 3,27 = 327

таким образом считаем все шаибы которые необходимо регулировать.

-идем в магазин-покупаем новые шайбы-пинцетом ложим в паз-надавливаем рукоядкой толкателем на штанге-убираем флажок держатель-проверяем еще раз щупом-проворачиваем коленчатый вал и приступаем к следущему клапану.

после регулировки всех клапанов, протираем блок в месте прокладки от грязи и масла, протираем паз клапанной крышки в месте прокладки, кидаем новую прокладку и ставим все на место.

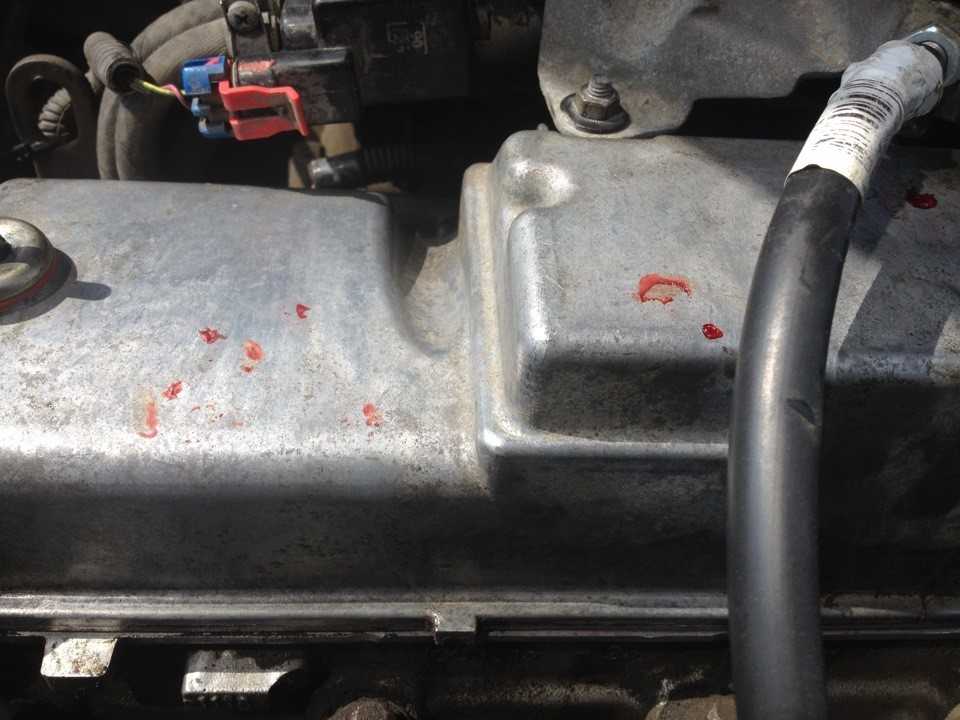

и для завершения ритуала капелька крови на движок, без нее все было бы на смарку
