Стартер не реагирует на поворот ключа зажигания

Втягивающее реле срабатывает а стартер не крутит

Почему стартер не реагирует на поворот ключа зажигания

После включения зажигания питание с АКБ подается на бортовые электросистемы и ЭБУ (если он имеется). При наличии иммобилайзера (штатного или установленной охранной системы) это происходит только после распознавания метки. При повороте ключа в положение запуска или нажатии пусковой кнопки замыкаются контакты втягивающего реле в результате чего питание подается непосредственно на стартер. Одновременно обгонная муфта стартера (бендикс) входит в зацепление с венцом маховика, приводя его в движение и обеспечивая пуск двигателя. Зачастую коммутация осуществляется через дополнительное управляющее реле стартера, снимающее нагрузку с замка.

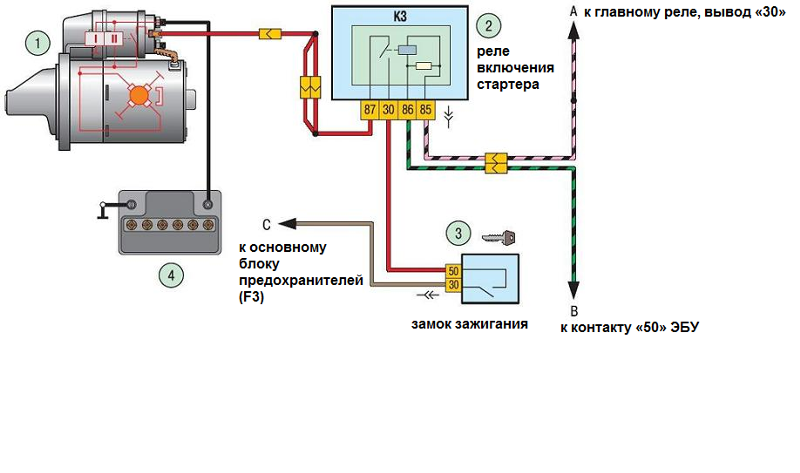

Схема включения зажигания

Если на любом из перечисленных этапов возникает проблема – авто не заводится: поворачиваешь ключ зажигания – стартер молчит. Как правило, причины такого поведения кроются в:

  • контактной группе замка зажигания;
  • сигнализации и иммобилайзере;
  • управляющем реле;
  • проводке от управляющего реле до стартера;
  • втягивающем реле стартера.

Подробнее о том, почему стартер не работает от ключа зажигания, можно узнать из таблицы.

При появлении любых проблем с запуском в первую очередь убедитесь, что АКБ имеет достаточный уровень заряда! При разряде, остаточного тока и напряжения в 8–10 вольт может хватить для включения ЭБУ и приборной панели, но недостаточно для питания стартера. При подаче питания на стартер втягивающее реле может издавать серию коротких щелчков, так как силы тока не хватает для полного преодоления силы пружины соленоидом.

Стартер не работает от ключа зажигания: причины

Проблема Причина неисправности
Неисправен мотор стартера Электромотор выходит из строя из-за перегрева, замыканий обмоток, износа щеточного узла, а также заклинивания редуктора.
Неисправна цепь от замка зажигания до втягивающего реле стартера Обрыв проводки или замыкание. Часто происходит после ремонта, установки доп оборудования или в результате механического износа при длительной эксплуатации.
Повреждение замка зажигания (деформация личинки) Деформация из-за перегрева, в свою очередь, возникающего из-за плохого контакта. Также возможна поломка из-за ошибочного использования неподходящего ключа.
Электрическая неисправность контактной группы замка зажигания Образовавшийся на контактах слой окислов препятствует протеканию тока. Также контакты могут отходить из-за деформации поворотной втулки, на которой закреплены ответные части.
Блокировка запуска установленной сигнализацией Скачок напряжения в бортовой сети или потеря питания (отсоединение клеммы или разрядки), выход из строя транзистора или микрореле, отвечающего за включение линии запуска в базовом блоке охранной системы.

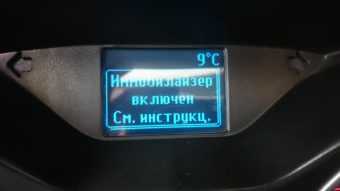

Неисправность/раскодирование иммобилайзера Перепады напряжений и резкая пропажа питания (разрядился аккумулятор или снята клемма), программный сбой, выход из строя микроэлементов. Если иммобилайзер не распознают метку – стартер не крутит после поворота ключа зажигания, а на панели индикаторов обычно горит или мигает символ иммобилайзера – изображение машины с ключом или замком.
Выход из строя втягивающего реле Перегорание или замыкание обмотки в результате перегрева из-за протекания повышенного тока или пребывания под нагрузкой в течение продолжительного периода. Корнем всех проблем обычно является окисление внутренних и внешних контактов втягивающего реле.
Неисправен концевик положения селектора АКПП, педали тормоза на АКПП или сцепления – на МКПП Датчики выходят из строя из-за механического износа, также их провода и клеммы могут окисляться или перетираться. Из-за этого ЭБУ не позволяет запустить стартер.
Поломка реле стартера Если реле управления стартером заклинило или замкнуло – оно не может подать питание на управляющий вывод втягивающего реле.
Плохой контакт “+” от АКБ на стартере Клемма силового контакта окисляется под действием влаги и нагрева. Гайка, которая удерживает ее на шпильке стартера, может открутиться под действием вибраций.
Плохой контакт массы на клемме АКБ, кузове авто или моторе Вследствие окисления контакт массового провода ухудшается, то же самое происходит при откручивании его гайки под действием вибрации. При этом проходящего тока может хватать для включения бортовой сети и ЭБУ, но недостаточно для привода в действие электромотора стартера.

Машина перестала реагировать на ключ зажигания

Поломка автомобиля — это всегда неприятный сюрприз, но если ваша машина не реагирует на ключ зажигания не стоит паниковать, возможно, неисправность можно устранить и без помощи автосервиса. Для начала исключите наиболее простые причины, которые вы могли упустить из виду. Сюда относятся: отсутствие топлива, разрядка аккумулятора, сгоревший предохранитель и элементарное загрязнение клемм. Также зажигание может блокироваться, если вы забыли отключить противоугонную систему.

Что можно сделать самому?

Проверить указанные выше ошибки довольно просто — уровень топлива покажет индикатор на панели, а вот определить заряд аккумулятора можно с помощью мультиметра. Так, нормальное напряжение при неработающем моторе (ведь вы его не можете завести) находится в интервале 12,5 — 13,0 В. И если показатели прибора демонстрируют менее 11,8-12,0 — ваш аккумулятор определенно разряжен и вам нужно найти возможность запустить двигатель от другого автомобиля.

Если машина не заводится — проверьте наличие бензина и состояние аккумулятора и предохранителей.

Для проверки предохранителей можно воспользоваться визуальным осмотром, поскольку чаще всего они имеют прозрачный корпус. Перегоревший предохранитель будет иметь разрыв провода с оплавленными краями

Предохранители с непрозрачным корпусом можно проверить мультиметром по напряжению.В некоторых случаях проблемы с зажиганием возникают из-за механических факторов, а потому, отвечая себе на вопрос, почему ключ зажигания не поворачивается в замке, следует обратить внимание на следующие моменты:

Смазка замка зажигания WD40

Осмотрите замок на присутствие загрязнения. Для очистки можно использовать универсальное средство WD40, что аккуратно впрыскивается в отверстие замка.

Проверьте ключ на деформации, возможно он случайно согнулся и его необходимо выпрямить.При отрицательных температурах, обязательно проверьте не замерз ли замок. Отогреть его можно обычным феном.

В автомобилях, оснащенных АКПП, зачастую поворот ключа невозможно выполнить, если переключатель скоростей не стоит в нейтральном положении или на тормозе.

Если видимых причин нет, возможно сработала блокировка рулевой рейки. Чтобы ее снять, плавно поворачивая руль, попробуйте повернуть ключ (не прилагайте чрезмерных усилий, чтобы не сломать и не согнуть его и замковое устройство).

Когда потребуется мастер?

Если ключ зажигания не проворачивается и застрял, вероятнее всего придется снимать замок. Это может произойти в результате износа ламелей замкового устройства, на что зачастую указывают регулярные заедания ключа. Чтобы вынуть ключ, можно при помощи шприца впрыснуть внутрь WD40 и аккуратно попытаться провернуть его в исходное положение. В дальнейшем, для решения основной проблемы, многие автомобилисты удаляют поврежденные ламели. Делают это с целью экономии, поскольку установка нового замка довольно дорога. Самостоятельно разобрать замок не всегда просто, а если учесть, что существуют технологии восстановления ламелей, при отсутствии опыта, лучше пригласить мастера.

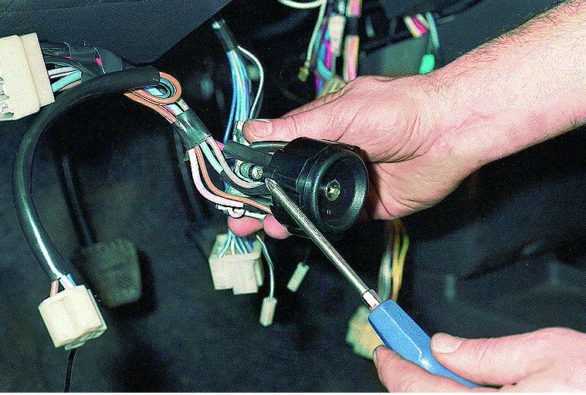

Ремонт замка зажигания

К механическим повреждениям относится и неисправность пружины, в результате чего ключ зажигания не возвращается в исходное положение. Это может привести к поломке стартера. Чтобы ликвидировать такую неисправность потребуется замена контактной группы замка на новую и тут также не обойтись без автомеханика.

И в заключение один совет. Выполняя диагностику причин неисправности замка зажигания, сохраняйте рассудительность, даже если очень торопитесь. Это основа успеха, ведь приложение силы без привлечения ума только навредит.

Вращение не передается

Иногда автомобиль не заводится, хотя электромотор получает напряжение и вращает ротор. Однако усилие не отправляется на маховик. Искать первопричины рекомендуем, опираясь на следующие факторы:

  • Произошла поломка бендикса. Основой его конструкции является обгонная муфта, ограничивающая вращение ведущей шестерне лишь в одном направлении. Повреждение механизма повлечет за сбой невозможность передачи крутящего момента к маховику.
  • Разрушены зубья маховика. От интенсивной эксплуатации или после превышения допустимого усилия на шестеренчатый венец происходит поломка. Ее ремонт довольно трудоемкий, так как потребуется демонтировать коробку передач.
  • Обрыв ремня ГРМ или цепи. Диагностировать такую поломку из салона водитель сможет по чрезвычайно быстрому вращению коленвала и ротора электромотора. Большие обороты – следствие отсутствия нагрузки, создаваемой в обычных условиях клапанным механизмом.

Чтобы вернуть работоспособность, придется восстановить цепочку передачи вращения. Могут потребоваться новые детали и проведение ремонтных работ.

Когда можно переставить стартер с одного автомобиля на другой?

Если завод-изготовитель стартеров перешел на выпуск редукторных моделей, то стартеры прямого хода могут быть заменены на редукторные, и наоборот. В этом случаем есть возможность подобрать даже несколько вариантов замены для европейских иномарок. Можно считать аналогами истартеры различных производителей, которые устанавливаются на одну и ту же модель машины.

Сегодня очень велико разнообразие выпускаемыхстартеров, и они существенно отличаются, даже будучи внешне похожими. Так, различаются они выносом бендикса, посадочными размерами, количеством зубьев у шестеренок, размерами зубьев и так далее.

Проверка включения стартера Лада Гранта

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

рис. 1

При проведении этой операции необходимо соблюдать осторожность, т. к

возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Рис. 2

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

Рис. 3

Вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Рис. 4

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится, силовая цепь исправна, если нет, то тестером

Р

ис. 5

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

Рис. 6

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера.

Рис. 7

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

Диагностика: причина точно в стартере

Характер неисправности уточняется по сопутствующим факторам, проявляющимися при неуспешной попытке запуска силового агрегата.

После включения зажигания отрабатывает топливный насос, и загорается подсветка приборной панели. Дальнейшая попытка прокрутки стартера может сопровождаться следующими вариантами развития событий:

  1. Не заводится машина, из-под капота не слышно щелканья втягивающего реле, стартер не крутит, индикаторы панели приборов кратковременно тускнеют – нарушена питающая цепь на участке от аккумуляторной батареи до плюсовой клеммы стартера, нет контакта в цепи управления, изношен щеточно-коллекторный аппарат или повреждено тяговое реле.
  2. Отчетливо прослушиваются щелчки, но пусковое устройство не крутится. Периодически меняется уровень яркости подсветки панели приборов – межвитковое замыкание или плохой контакт в управляющей обмотке, на контактных пятаках реле. Изношенность и перекошенность втулок, что препятствует прокрутке бендикса электрической машиной.
  3. Стартер медленно, натужными рывками с характерным воем проворачивает маховик ДВС. Реле щелкает, а подсветка угасает – разряжена аккумуляторная батарея, плохой контакт массы, или неполадки силового агрегата (заклинил генератор, загустевшее масло при отрицательных температурах и т.д.).
  4. Кратковременное вращение маховика силового агрегата сопровождается щелчком втягивающего реле, скрежетом и появлением запаха гари – механическое повреждение щеток, подшипника игольчатого типа или магнитов.
  5. Маховик ДВС не прокручивается, но пусковое устройство отрабатывает с посторонними шумами (треск, жужжание, скрежет) – неисправность бендикса или зубьев планетарного редуктора.

Сигнализация

Эта полезная функция порой приносит значительные проблемы. Определить, почему она вышла из строя затруднительно, если не дело не в севшей батарейке. Если машина не реагирует на ключ зажигания, но вы смогли попасть в нее
, проверьте блокировку бензонасоса, стартера и зажигания. Для этого найдите провода, ведущие от штатной проводки к блоку сигналки
. Если увидите, что штатный провод поделен
на две части и к нему присоединены сигнализационные провода, поздравляем! Вы нашли причину и она в блокировке. Чтобы машина завелась, рассоедините
провода, а концы штатки
соедините. Готово! Желаем удачных дорог и не ломающихся
машин!

Стартер в современном автомобиле выполняет функцию запуска двигателя внутреннего сгорания. В разных автомобилях соответственно будет разной и мощность этого агрегата. Бензиновые двигатели обычно запускаются со стартером, который имеет 3 кВт. Состоит он из щетки, бендикса, электрического двигателя, а также втягивающего реле. В электродвигатели находятся специальные сердечники и обмотки. С помощью бендикса на коленвал передаются от электродвигателя вращения. А вот функция щеток заключается в повышении мощности электродвигателя. Таким образом, стартер – это очень важная часть транспортного средства.

Заводится стартер тогда, когда водитель поворачивает ключ зажигания. Если же это не происходит, это значит, что есть какая-то неисправность. Причин, почему не работает стартер, есть несколько. Все их мы разберем. Но для того, чтобы поломку найти в короткие сроки, нужно знать, как устроен стартер и система запуска двигателя. Сегодня услугу ремонт стартера осуществляют многие компании, причем за небольшую плату. Иногда лучше доверять ремонт своего авто профессионалам, тем более, если опыта в этом деле у водителя очень мало. Основной причиной, по которой стартер не заводится, является разрядка аккумулятора. Большая вероятность, что именно в этом дело тогда, когда авто «ночует» под открытым небом. Батареи, которые работают уже длительное время, быстро разряжаются в холодную погоду. Поэтому нужно следить за тем, есть ли заряд в аккумуляторе (фото 1).

Еще одна причина: неисправность стартера. Ели при повороте ключа вообще не слышно звуков, то это означает, что на обмотку ротора агрегата вообще не поступает питание. Также может быть, что из строя вышло втягивающее реле, замыкающее силовые контакты, или износились щетки. В любом случае необходимо разбирать механизм. Замена стартера производится очень редко, ведь его легко починить. Другой стартер устанавливается, если на корпусе появились трещины или он разрушен. Если после разборки стартера видно, что на обмотки не поступает напряжение, то тогда нужно заменить втягивающее реле и устройство заработает. Также специалисты рекомендуют заглянуть под крышку распределения зажигания и убедиться, что под ней нет конденсата (фото 2).Причина может быть еще и в замке зажигания. Нужно посмотреть, горят ли после поворота ключа на торпеде лампочки и приборы. Если нет, то машину нужно гнать в автосервис. Но если автовладелец разбирается в электрике, то может и самостоятельно выяснить, где произошел обрыв. В редких случаях может быть поломана блокировка руля. Тогда авто не заводится, хотя работают все приборы. Также не нужно устанавливать на реле зажигания реле сигнализации. Во время езды конструкция эта может расшататься, и владелец авто останется без сигнализации и зажигания (фото 3).Проблема может быть и из-за проводки. Машина не будет заводиться из-за любого отпаявшегося или поломанного проводка. Распространенный случай, когда обрывается провод на тяговом реле. Тогда стартер вообще не будет реагировать на ключ зажигания. В этом случае достаточно почистить пятаки стартера, которые и подают ток, так необходимый для того, чтобы стартер крутился (фото 4).Могут быть проблемы с проводами из так называемой контактной группы. Находятся они под обшивкой рулевой колонки. Если водитель не особенно разбирается в этом, то лучше пусть в проводке покопается специалист. На авто также есть предохранитель, который контролирует зажигание. Нужно проверить, может перегорел именно он. Также нужно убедиться, что в положение Р выведен рычаг. Часто стартер не срабатывает именно из-за этого (фото 5).

Часто приходится слышать жалобы владельцев транспортных средств на то, что стартер не реагирует на поворот ключа зажигания. Подобная ситуация характерна для холодной поры года, но может случиться и летом. Ее непредсказуемость заключается в том, что невозможно спрогнозировать, когда именно заведется машина, и заведется ли она вообще. В любом случае, поводов для паники нет, поскольку подобная проблема легко устраняется.

Запуск мотора «без» стартера

Трудности с пуском ДВС по причине неисправного стартера нередко застает врасплох. Нет возможности или времени для выявления и устранения проблемы. Рассмотрим варианты аварийного запуска силового агрегата «без» стартера.

Замкнуть напрямую

Рассмотрим вариант срочного пуска ДВС, когда стартер не крутит или не щелкает соленоид, напрямую на примере ВАЗ-2110. Запуск осуществляется следующим образом:

  1. Ручка КПП ставится в нейтральное положение, и натягивается ручник.
  2. Включается зажигание, поднимается крышка капота.
  3. Выводится из зацепления и отводится в сторону воздушный фильтрующий элемент. Это открывает доступ к пусковому устройству.
  4. Отключается питающая фишка от стартера.
  5. Длинным предметом из металла (проводник, отвертка) перемыкаются контакты пускового устройства.
  6. После запуска ДВС подсоединяется питающая фишка, и устанавливается на место воздушный фильтрующий элемент.

Крутим «руками»

Данная методика запуска ДВС, когда стартер не крутит, используется на машинах с механической трансмиссией и передним приводом.

Смысл идентичен использованию кривого стартера на старых машинах с задним приводом, где применялась заводная рукоять.

Порядок запуска силового агрегата:

  1. Установить на домкрат любую переднюю сторону машины.
  2. Колесо в подвешенном состоянии выворачивается до упора в наружную сторону.
  3. Обмотать 3-4 раза по окружности колесо тросом для буксирования или тканевой лентой, веревкой из прочной материи. Длина свободного конца троса (веревки) должна составлять пару метров.
  4. На МКПП включается третья передача.
  5. Включается зажигание.
  6. Дергается свободный конец троса (веревки), чтобы колесо раскрутилось. Для большего усилия, рекомендуется выполнять процедуру с разбега.
  7. После запуска ДВС, селектор МКПП устанавливается в нейтральное положение. Выжимать сцепление при этом необязательно.
  8. Дождавшись остановки колеса, автомобиль снимается с домкрата.

Возможные неисправности стартера

Причины неисправности Способы устранения
При включении стартера якорь не вращается, тяговое реле не срабатывает
Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв Замените тяговое реле
Обрыв в цепи питания тягового реле стартера Проверьте провода и их соединения между управляющим контактом тягового реле стартера и замком зажигания
Неисправна контактная часть замка зажигания Замените контактную часть замка зажигания
Заедание якоря тягового реле Снимите реле, проверьте проверьте легкость перемещения якоря
Подгорание коллектора, зависание щеток или их износ Зачистите коллектор, замените щетки
При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает
Ослабленно крепление наконечников провода, соединяющего силовой агрегат с кузовом Подтяните крепление наконечников провода
Окислены контактные болты тягового реле или ослаблены гайки крепления наконечников проводов на контактных болтах Зачистите контактные болты, затяните гайки крепления проводов
Подгорание коллектора, зависание щеток или их износ Зачистите коллектор, замените щетки
Обрыв или замыкание в обмотке якоря Замените якорь
При включении стартера тяговое реле многократно срабатывает и отключается
Разряжена АКБ Зарядите аккумулятор
Обрыв или замыкание в удерживающей обмотке тягового реле Замените тяговое реле
Значительное падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов Проверьте провода и их соединения в цепи от АКБ до управляющего контакта тягового реле стартера
При включении стартера якорь вращается, маховик не вращается
Пробуксовка муфты свободного хода Замените муфту
Шестерня привода не входит в зацепление Замените муфту или маховик
Шум стартера при вращении якоря
Чрезмерный износ подшипников или втулок вала якоря Замените подшипники или крышки стартера
Ослабленно крепление стартера или сломана его крышка со стороны привода Подтяните гайки крепления или замените крышку
Повреждены зубья шестерни муфты или венца маховика Замените муфту или маховик
Шестерня не выходит из зацепления с маховиком
Заедание муфты на шлицах вала ротора Очистите шлицы и смажьте их маслом
Заедание якоря тягового реле Замените тяговое реле или устраните заедание

Замыкаем стартер напрямую

Цель метода — замкнуть контакты линии питания на соленоидном реле. Перемычкой может служить толстая отвертка. Главное — не задеть корпус стартера, это может привести к короткому замыканию.

Если максимально точно замкнуть отвертку с двумя контактами питания на тяговом реле, это будет эквивалентно замыканию тех же контактов внутри реле с его якорем. Он запустится, и, если включено зажигание, запустится главный двигатель автомобиля.

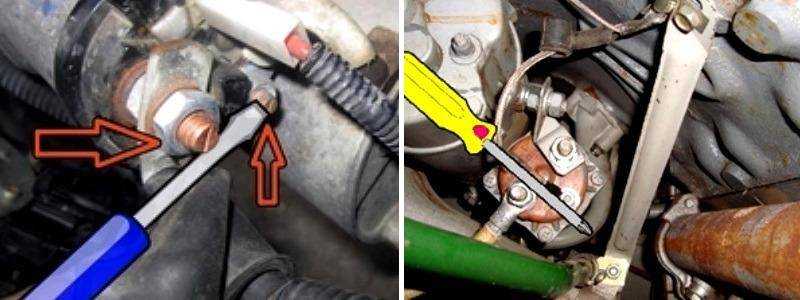

Замыкаем клеммы монтировкой, отверткой или гаечным ключом

Многие новички не знают, как завести автомобиль на акпп при поломке стартера или как замкнуть стартер. Стартер можно подключать напрямую не только к аккумулятору. Если есть проблемы с включением от замка зажигания, можно запустить стартер, замкнув контакты на реле длинной отверткой.

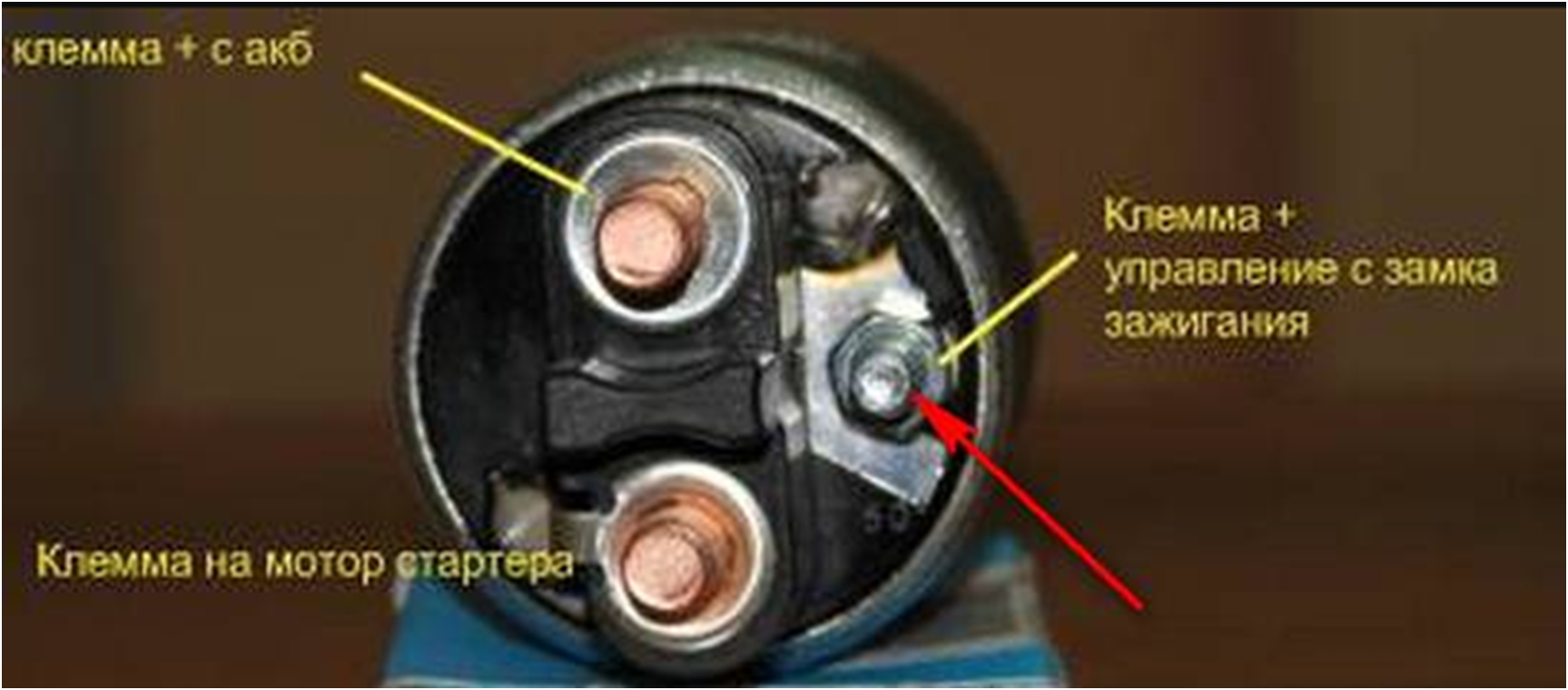

Клемма управления обычно закрывается резиновым колпачком, а контакт лепестка скрыт пластиковой заглушкой, которую перед обращением снимают.

Меры предосторожности:

  • Перед включением стартера установите коробку передач в нейтральное положение, чтобы автомобиль не двигался вперед или назад при запуске двигателя.
  • Не касайтесь корпуса отвертки металлическим штырем корпуса реле, иначе произойдет короткое замыкание.
  • Не замыкайте контакты.

Доступ к стартеру открыт из-под автомобиля. В некоторых случаях может быть установлено стандартное ограждение. Поэтому его придется демонтировать.На некоторых автомобилях проще добраться до стартера из моторного отсека. На других моделях стартер может закрываться либо фильтром, как на ВАЗе, либо аккумулятором.

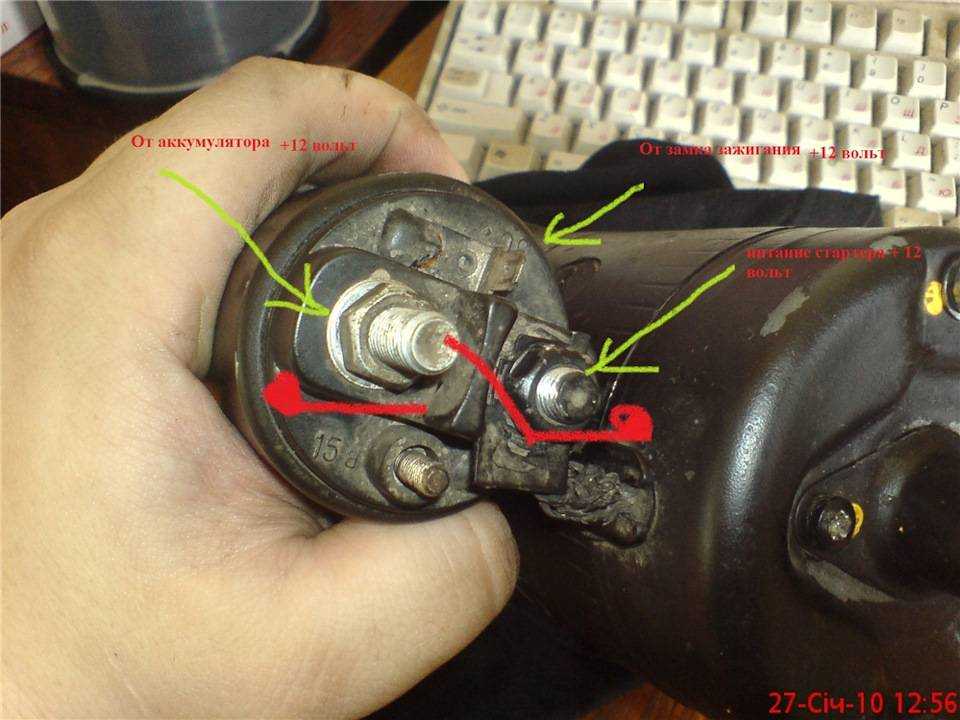

Как перемкнуть стартер?

Способ замкнуть контакты электростартера сработает, в случае когда нет проблем с якорем и реле втягивания, просто нет контакта (плохой контакт)в цепи питания.

Клеммы, указанные на схеме чуть выше, следует замкнуть металлическим инструментом с изолированной рукояткой. Соединение двух нужных клемм подает напрямую напряжение к обмоткам. В этом деле нужен помощник, чтобы включил в салоне зажигание. Рассмотрим процесс по шагам:

  • Автомобиль необходимо застопорить «ручником»;
  • Механическую трансмиссию переключают в положение «нейтрально»;
  • Автоматику следует переключить в режим «P» (парковка);
  • Нужна толстая отвертка, монтировка или ключ (все с изоляцией рукояти);

Далее действуйте тем инструментом, который у вас имеется.

Отверткой

Чтобы замкнуть стартер отверткой,выполните действия предыдущего параграфа статьи и посадите помощника в салон машины, затем:

  • Определитесь, где расположены контакты «S» и «В»;
  • Помощник включает зажигание;
  • Вы перемыкаете отверткой стартерные контакты «S» и «В»;
  • Достаточно замыкание стартера отверткой на 3-5 секунд, чтобы запустить мотор;
  • Длительное замыкание посадит аккумулятор;
  • Ели пуск мотора не состоялся, ищите и устраняйте причину;

Сообщества Лада Приора Lada Priora Club Блог При повороте ключа зажигания, стартер не крутит

Всем привет! Месяц назад на приорике выскочила такая проблема.Когда поворачиваю ключ зажигания в первое положение (приборка горит, электроника вся работает) А при следующем повороте ключа во второе положение в ответ тишина (стартер не крутит).И такое происходит время от времени, то она заведется, то придется минус 10 постоять подождать.В чем дело?Вообщем ребят жду помощи, заранее спасибо!

Комментарии 77

Дарова. Не заводится на каком ключе? На обучающем или на котором управление замком?

Здарова скажи вылечил проблему? у меня тоже тачто такая же, я отключил имобилайзер, поменял втягивающий, почистил все контакты, но ни фега при поворачивание ключа все моргает и щелкает как будто не хватает акамулятора проверил плотность все норм уже не знаю что смотреть, если ты сделал скажи вчем была проблема?

Проверь предохранитель под пассажирской панелью, он может замыкать, то заводится, то не заводится

У меня щелчок был как будто клема отходит от аккумулятора, проверь массу на стартер, буквально позавчера сделал у себя тоже самое, теперь всё хорошо)

Была похожая ситуация. Ездил, ездил заводилась через раз и в один «прекрасный» момент просто не завелась благо был не далеко от СТО. Проблемы вылечилась перепрошивкой эмобилайзера, сейчас все работает как часы

почисти контакты на аккуме, к кузову, к двигу, к стартеру (особенно красный провод к нему )

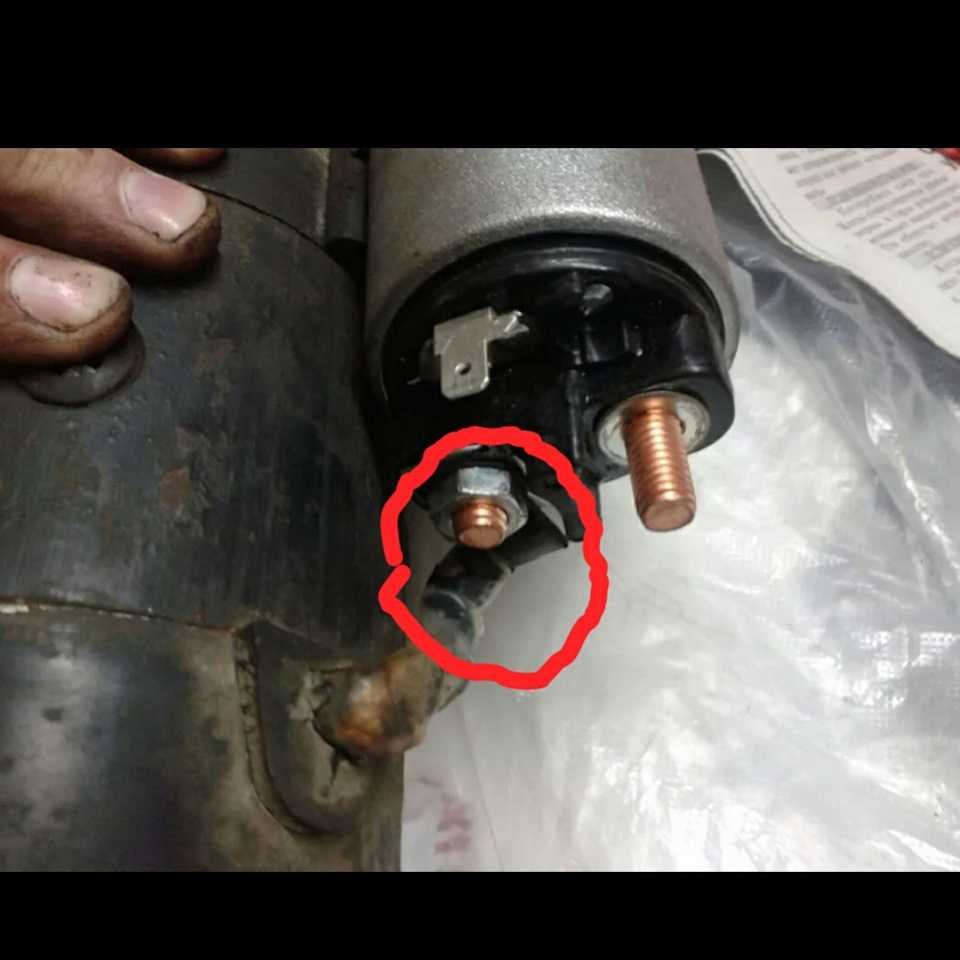

Проверь контакты на стартереЛично у меня там красный провод от замка зажигания окислился.Почистил, смазал смазкой для аккумуляторных клемм и вуаля)

Было такое.Разбери ключ, поставь новую батарейку и подожми контакты на ней.На аккумуляторе на клемах подтяни болты от стартера .и сами клемы затяни.

клеммы проверь, затени, прочисти)была такая ситуация

У меня была похожая ситуация, только когда поворачивал ключ зажигания машина заводилась рывками, а бывало вообще не заводилась. В итоге думал имобилайзер глючит и не видит ключ, поехал в сервис — отключили, все вроде стало норм, но на след. день история повторилась. Думал замок зажигания гонит. Взял попробывать — нет не он! В сервисе сказали — чувак 100% сигналка! чето там ковырялись ковырялись фиг там! …В итоге додумался сам…Решил проверить клеммы на стартере, оказались они всему виной) Открутил их, почистил от грязи и все в порядке)

Сними корпус воздухана, сними со стартера плюсовую клемму и раскрути минусовую, всё аккуратно зачисть(гайку и шайбы тоже) и перед сборкой смаж смазкой, например «циатим 221».

вот посмотри мож поможет

было так, вылечил дополнительным реле стартера, провод приходящий на стартер у него надо замерить сколько приходит, у меня приходило 5-6 в место 12 короче где то теряется и не хватает для запуска, в нете есть про установку много статеи

Проверка исправности втягивающего реле

Как показывает практика. основная причина того что стартер щелкает но не крутит это неисправность втягивающего реле. Проверить втягивающее реле можно 2 способами – без снятия с авто и со снятием совместно со стартером. Если предположительно сигнал теряется, где-то в цепи, тогда для начала проведем диагностику на авто. И уже исходя из результатов, устройство можно снимать и проверять более точно, при помощи мультиметра.

Как проверить втягивающие реле, не снимая с автомобиля:

  1. Поставьте авто на ручник и установите нейтральную передачу.
  2. Включите зажигание и оставьте ключ в замке.
  3. Отсоедините провод управляющей клеммы втягивающего реле (тонкий провод).
  4. При помощи отвертки замкните клемму и верхний силовой болт («плюс» от аккумулятора).

Если после таких действий автомобиль завелся, значит неисправность нужно искать в управляющей цепи. Это говорит о том, что сигнал не проходит с замка на клемму.

Если же стартер и дальше продолжает щелкать и не прокручивает мотор, узлы проверяем по отдельности. Для этого втягивающее реле отсоединяется от корпуса стартера.

Как проверить втягивающие реле отдельно от авто:

  1. Переведите мультиметр в режим прозвонки.
  2. Присоедините один щуп к управляющей клемме.
  3. Второй к нижнему силовому болту. Если прибор пищит значит обмотка не оборвана.
  4. Первый щуп оставьте на клемме, а второй приложите к корпусу. Если мультиметр издает звуковой сигнал, значит удерживающая катушка тоже исправна.
  5. Поставьте устройство вертикально на якорь, так, чтобы вывода смотрели вверх.
  6. Присоедините щупы к болтам – один на верхний, второй на нижний.
  7. Нажмите на реле, для этого нужно надавить на якорь до упора. Если мультиметр издаст писк, значит пластины замыкаются правильно. Если звук отсутствует, но на дисплее появляются какие-то цифры – налицо неисправность. Возможно есть постороннее сопротивление.

Если обнаруживается неисправность хоть одного элемента, втягивающие реле заменяется на новое. В случаях, когда обе обмотки исправны и пластина замыкается нормально, следует проверить усилие, которое оказывает давление на плунжер якоря.

Первым делом смотрим свободный ход. Для этого реле устанавливается на свое место до полного касания петлей рычага вилки. После замеряется расстояние между корпусом стартера и втягивающим реле. Затем устройство отсоединяется, а плунжер утапливается до касания пружины. Теперь на плунжере нужно отложить полученное расстояние от края корпуса и отметить.

Для проведения силовых испытаний понадобится полностью заряженный АКБ, 3 куска провода сечением не меньше 2 мм2 с «крокодилами» и штекер под клемму управления. Как проводится проверка, пошагово:

  1. Закрепите 2 куска провода одним концом на массу детали (на корпусе).
  2. Один из проводов подключите к «минусу» аккумулятора.
  3. К «плюсу» батареи присоедините третий провод со штекером.
  4. Сожмите реле так, чтобы плунжер дошел до вашей отметки на корпусе.
  5. Подключите штекер к разъему.
  6. Возьмите свободный конец второго провода с массы и прикоснитесь им к нижнему силовому болту. Если сердечник втянулся, значит реле исправно.

Диагностика усилия проводится при надежно зафиксированном устройстве за петлю на якоре на ровной твердой поверхности. Материал покрытия не должен проводить электричество, подойдет деревянный или укрытый картоном стол.

Разборка стартера

Если проблема не во втягивающем, проверим двигатель самого стартера.

Снимаем его с машины и разбираем. Здесь ничего особенно сложного нет.

  1. Отвинтите и снимите втягивающее.
  2. Снимите шток втягивающего.
  3. Снимите заднюю крышку стартера, вывернув два винта ее крепления и сняв стопорное полукольцо в центре.
  4. Сдвиньте со шпилек статор двигателя вместе с корпусом.

Теперь нужно внимательно осмотреть состояние контактных площадок коллектора. Если они сильно изношены, их можно попробовать прошлифовать до ровной поверхности.

Смотрим износ щеток. Меняем их при необходимости.

Мультиметром проверяем, нет ли замыкания обмоток на корпус, и отсутствие внутренних замыканий и обрывов в обмотках. Если таковые имеются, несем стартер в ремонт или меняем его на новый. Самостоятельно вы здесь ничего не сделаете.

Устройство стартера

Чтобы разобраться в причинах неисправности стартера и попытаться решить возникшую проблему, нужно хоть немного знать принцип его работы. Несмотря на то, что конструктивные особенности детали могут отличаться в зависимости от рассматриваемой модели автомобиля, все они работают по одному принципу и практически не отличаются по конструкции.

На фото стартер на автомобиле ВАЗ:

Стартер на ВАЗ 2114

Как видите, агрегат состоит из двух основных частей: реле втягивающего и электродвигателя. Принцип работы стартера следующий:

  • при повороте ключа под действием втягивающего устройства или, как это еще называют механики, первая обмотка перемещает шток с вилкой;
  • задействован бендикс, который соединен с венцом маховика, а точнее с его зубчатой ​​частью. В этот момент внутри реле находится замыкание «пятак» – специальных дисков, передающих напряжение на вторую обмотку. На этом этапе раздаются характерные щелчки;
  • поворот ключа в следующее положение («пуск») запускает электродвигатель, вращение которого идет на бендикс и, как следствие, на коленчатый вал двигателя автомобиля;
  • после запуска двигателя ключ зажигания отпускается. Это приводит к прекращению питания удерживающей обмотки. В результате контактные диски открываются. Под действием возвратной пружины шестерня отклоняется назад, тем самым нарушая зацепление. То же самое происходит с вилкой соленоида, которая возвращается в исходное положение.
Понравилась статья? Поделиться с друзьями:
Avto Expert
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
