Почему стартер плохо (медленно) крутит двигатель?

30.10.2013

Стартер в разрезе

Раньше в прошлых статьях мы затрагивали подобную тему, но звучала она немного иначе. Почему не крутит стартер? Сегодня пришло время поговорить о другой, но схожей проблеме, со схожими причинами неисправности.Вообще, большая часть проблем в автомобиле возникает из-за плохих контактов. Контакты становятся таковыми либо из-за механического воздействия, либо под влиянием химических процессов (окисления)

Поэтому, если у вас возникла какая то проблема (начиная от неработающих фар, заканчивая не заводящимся авто) в первую очередь нужно обратить внимание на «МАССУ». Но до неё мы ещё доберёмся

Слабо заряженный аккумулятор

Т.е. у аккумулятора есть силы крутить стартер, но их очень мало, да и хватит их на 1-2 попытки. На третью попытку, скорее всего, вместо крутящего стартера  вы услышите щелчки реле. Щелчки сигнализируют о том,  что ваш аккумулятор полностью сел. В данном случае нужно зарядить, заменить  аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Плохая масса

Вот мы и добрались до массы

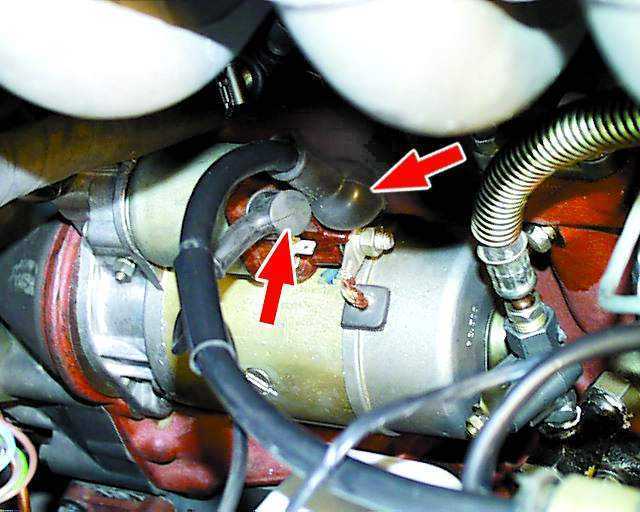

Как правило, проблема решается на данном этапе.Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера

Так-же проверьте целостность проводов и надежность контактов от аккумулятора к стартеру

Так-же проверьте целостность проводов и надежность контактов от аккумулятора к стартеру.

Износ втулок

В данном случае нужно поменять втулки стартера. Но если в целом износ стартера большой, то данный метод поможет не надолго

Так же обратите внимание на осевой люфт втулок, при необходимости подложите шайбы

Неисправно втягивающее реле

Опять же, либо контакты плохие, либо пятаки моросят. (Как заменить втягивающее реле?).

1. Обмотка статора или якоря замыкает на массу.
2. Щётки стартера неплотно прилегают к коллектору.
3. Заменить бендикс  (Как заменить бендикс?).

Если же вы так и не разобрались в чём проблема, стартер крутит, но этого не хватает чтоб автомобиль завёлся, попробуйте завести машину с толкача (Как завести с толкача?) и доехать до сервиса.

Стартер ГАЗ 3110

На автомобили марки ГАЗ устанавливают один из двух типов стартера: редукторный и безредукторный. Ввиду того, что редукторный пусковой механизм — новая технология, ему отдают предпочтение при комплектации модели.

Главное предназначение стартера в передаче момента вращения от приводного вала к коленчатому валу с целью его последующей раскрутки и запуска мотора. Если силовой агрегат работает исправно, то достаточно нескольких проворотов для пуска мотора. В противном случае необходима профилактика.

Принцип работы пускового механизма следующий: после проворота ключа в замке зажигания аккумулятор подает ток на якорь, происходит возбуждение на обмотке, коленвал начинает вращаться.

Однако номинальной силы тока недостаточно для запуска двигателя. Чтобы изменить, повысить силу тока в конструкции стартера предустановлены магниты вокруг ротора обмотки. В процессе возбуждения, сила тока увеличивается с 3 – 4 раза. Минимально потребляемая сила тока при запуске 400 – 450Ампер.

Не всегда целесообразно покупать новое пусковое устройство, замените внутренние детали, которые непригодны к использованию. Стоимость частичного ремонта на 25 – 35% дешевле покупки нового оборудования.

Подготовка к замене

Прежде всего, нам нужно будет приобрести правильный стартер

Обратите внимание, для моторов семейства ЗМЗ 406 и его братьев (ЗМЗ 405, ЗМЗ 409) — стартер отличается. У них он располагается справа, по ходу движения машины

Для моторов ЗМЗ 402, ГАЗ 21, ГАЗ 24 нужен стартер, выпускающийся для четыреста второго или для ульяновских двигателей (УМЗ 421, 414, 417).

Далее нам потребуется новый силовой плюсовой провод. Так как новый стартер намного меньше штатного, родной провод до своего контакта может просто не достать. Если нет желания обжимать кабель самостоятельно, лучше всего приобрести комплект силовых проводов для Нивы или ГАЗели. Они как раз подходящей размерности.
Из инструментов потребуется минимальный набор ключей и, возможно, приспособление для обжимки клемм.
Будет очень хорошо, если в вашем распоряжении окажется теплый гараж со смотровой ямой. Если такового нет, вполне обойдетесь и обычным домкратом.

Часто в редукторы новых стартеров заложено очень мало смазки. Так что если на корпусе нет пломбы, препятствующей разборке, исправьте эту недоработку. Корпус втягивающего реле на стартерах марки «Электром» стягивается двумя винтами со шлицевой головкой. Затянуть их с должным усилием не получается, и со временем они могут выкрутиться. Лучше сразу заменить винты на болты с головкой под ключ.

Видео: Как Снять Стартер На Газели 406 Двигатель

Анкер

Ни один современный стартер не может обойтись без этого элемента. ГАЗель не является исключением. Анкер изготовлен из легированной стали и имеет форму оси. Коллекторные пластины и сердечник прижаты к механизму. В конструкции последней имеются пазы для прокладки обмоток якоря. Их концы закреплены по кругу. Обмотка установлена ​​на диэлектрической основе.

Реле стартера ГАЗель

Его автомобилисты называют это «уборщиком». Элемент предназначен для передачи напряжения от замка зажигания к двигателю такого элемента, как стартер. «ГАЗель» (406-й двигатель) с определенного поворота ключа начинает запускаться. Механизм толкает свободный руль. Это работа электромагнитного реле. За механизмом находятся силовые контакты и подвижная «перемычка». Первые — это обычные болты, которые вдавливаются в крышку из эбонита. С помощью гаек к нему подключаются клеммы аккумулятора.

Wheeler

Обычные люди называют это Бендикс. Механизм взаимодействует с сердечником реле с помощью подвижного «коромысла». Сам Bendix представляет собой подвижный механизм с роликом. Он установлен на валу якоря. Основное назначение маховика — передача крутящего момента на маховик с помощью зубчатых колес. После успешного запуска двигателя, венца маховика и переключателя привода. Поэтому стартер не работает вхолостую. Передавая крутящий момент в одну сторону, ролики на сепараторе выходят из пазов и фиксируют шестерню на наружном кольце. Как только направление изменяется, они «прячутся» в разделителе, элемент вращается независимо от внешней ячейки.

Демонтажные

Если автомобиль начинает плохо заводиться, стартер необходимо разобрать. «ГАЗель» сначала ставится на «передачу». Далее снимите терминал с аккумулятора. Где находится стартер? «ГАЗель» оснащена этим элементом на корпусе сцепления с правой стороны двигателя.

Демонтажные

Как разбирать стартер своими руками? «ГАЗель» продолжает стоять на месте, а мы вывозим товар. Прежде всего, снимите заднюю крышку. Он установлен на двух штырьках. Вам понадобится ключ «10». Если крышка плотно выходит, вы можете использовать молоток. Выньте это легкими ударами. Снимите щетки, обмотку, якорь и пластину. Изучите состояние элементов. Поскольку у нас есть зубчатый стартер, мы добавляем немного масла в коробку передач. Мы также обрабатываем подшипник качения маслом. Оксиды и ржавчина не должны быть внутри. Используйте очиститель карбюратора, чтобы удалить его. Композиция тщательно смывает всю грязь с крышки и внутренней части стартера. Но будьте осторожны — продукт очень токсичен. Вам нужно работать в защитных перчатках. После очистки элемента загрязнения проверьте обмотку на наличие механических повреждений. При любой деформации деталь необходимо заменить. И не имеет значения, если это якорь, обмотка, пластина или другой элемент

Очень важно осмотреть зубы изгиба. Если они изношены, предмет заменяется на новый

Частые неисправности

Среди них следует отметить поломку реле стартера. Это связано с смещением контактного диска или обрывом обмотки. Контакт силовой цепи также оборван, из-за чего элемент просто отказывается работать. Причина может быть тривиальной — плохое натяжение проводов или окисление контактов. Другая распространенная проблема заключается в том, что стартер вращается, но двигатель не запускается (скорость вращения была слишком низкой). В этом случае специалисты отмечают высокую вязкость масла, слабую затяжку кончиков и нарушения контакта в составе кисти. Хотя часто проблема в изношенном аккумуляторе. Для успешного запуска требуется напряжение не менее 12,5 В (чем выше, тем лучше). Даже при 10 вольт двигатель не запускается. Как почистить контакты? Вы можете использовать специальный очиститель или грубую наждачную бумагу. Также хорошо справляется с ржавчиной и оксидами. Главное не использовать VD-40, потому что он содержит масло. И, как вы знаете, он не проводит электричество. Да, это отличный инструмент для ржавых болтов, но их не следует чистить.

Стоимость

Сколько стоит новый стартер ГАЗель? Цена товара составляет от трех до пяти тысяч рублей. Если очистка не помогла, имеет смысл заменить весь товар. Цена более чем доступная.

Итак, мы выяснили, что такое автомобильный стартер. «Газель»как это работает, как снять и починить его своими руками.

Проверка и осмотр

1. Очистить все детали стартера.

2. Проверить состояние обмотки статора. Для этого включить контрольную лампу в цепь переменного тока напряжением 220 В и подсоединить к одному из выводов обмотки статора, другой конец цепи должен быть замкнут на корпус статора.

При этом лампа гореть не должна. Если лампа горит, значит повреждена изоляция обмотки. В этом случае заменить обмотку или статор.

Таким же образом проверить вторую обмотку.

Если коллектор загрязнен или на нем имеются риски, царапины и т.п., прошлифовать коллектор мелкой стеклянной шкуркой.

При значительной шероховатости коллектора или выступании слюды между его пластинами проточить коллектор на токарном станке и затем прошлифовать мелкой стеклянной шкуркой.

Биение коллектора относительно цапф вала не должно превышать 0,05 мм.

При обнаружении на валу якоря желтого налета от подшипника удалить его мелкой шкуркой, так как это может привести к заеданию шестерни на валу.

Проверить надежность пайки выводов обмотки якоря к пластинам коллектора.

Осмотреть обмотку по торцам якоря, диаметр обмотки должен быть меньше пакета железа якоря. В противном случае якорь заменить.

4. Проверить состояние обмотки якоря с помощью прибора Э–236 или контрольной лампы, питаемой переменным током напряжением 220 В.

Напряжение подводится к пластине коллектора и сердечнику якоря.

Лампа гореть не должна. Если лампа горит, значит есть замыкание обмотки якоря или пластины коллектора на «массу». В этом случае заменить якорь.

5. Надеть привод стартера на вал якоря, он должен свободно, без заеданий, перемещаться по шлицам вала якоря.

Удерживая якорь, провернуть шестерню стартера в обе стороны: по часовой стрелке шестерня должна вращаться свободно, а против часовой стрелки вращаться не должна. В противном случае заменить привод.

6. Тяговое реле

Проверить омметром сопротивление обмоток тягового реле.

Сопротивление втягивающей обмотки должно быть в пределах 0,300 – 0,345 Ом, а удерживающей – 1,03 – 1,11 Ом.

Обмотки также можно проверить, подсоединив аккумуляторную батарею к выводам обмоток.

Для проверки втягивающей обмотки нужно отсоединить клемму от контактного болта 1 тягового реле.

Затем подсоединить «–» аккумуляторной батареи к клемме 2, а «+» — к контактному болту 1 (схема красного цвета).

При этом якорь реле должен резко втянуться.

Для проверки удерживающей обмотки (при отсоединенной от контактного болта 1 клемме) «+» батареи подсоединить к клемме 2, а «–» – к корпусу стартера. При этом якорь тягового реле должен плавно втянуться.

В противном случае заменить тяговое реле. Якорь тягового реле должен перемещаться в корпусе свободно, без заеданий.

Осмотреть контактные болты.

Зачистить мелкой шкуркой подгоревшие головки болтов.

При сильном выгорании головок болтов можно развернуть болты на 180°, чтобы они прижимались к контактному диску не выгоревшей стороной.

Если поверхность контактного диска сильно изношена, его можно повернуть неизношенной стороной к контактным болтам.

7. Проверить перемещение щеток 1 в держателях 2 и 3, щетки должны перемещаться легко, без заеданий.

Проверить надежность крепления держателей 2 и 3 щеток, держатели не должны болтаться. Держатели 3 изолированных щеток не должны иметь замыкания на «массу» (проверить с помощью контрольной лампы).

Проверить усилие пружин 4, прижимающих щетки, с помощью динамометра. Для этого необходимо установить щеткодержатель 5 в крышку со стороны коллектора, вставить якорь, установить щетки на коллектор.

В момент отрыва пружины от щетки усилие должно быть в пределах 8,5–14 Н (0,85–1,4 кгс).

Концы пружин должны нажимать на середину щетки. Щетки, изношенные до высоты 5,0 мм, необходимо заменить (выводы щеток припаяны).

8. Осмотреть крышки стартера и при обнаружении трещин заменить их.

Если втулки 1 в крышках, на которых вращается вал якоря, изношены или на них имеются задиры, раковины и т.п., необходимо заменить крышки с дефектными втулками.

Сборка

1. Сборку стартера проводят в порядке, обратном снятию.

При сборке смазать моторным маслом подшипники (втулки), шлицевую часть и цапфы вала.

После сборки проверить размер А, он должен быть не более 34 мм.

Включить тяговое реле и измерить размер Б между торцом шестерни и упорным кольцом, он должен быть в пределах 3–5 мм.

Если размер Б не попадает в данный предел, то отрегулировать его положение поворотом оси рычага. Для этого отпустить контргайку, повернуть ось и затянуть контргайку.

Рекомендуется после окончательной сборки проверить стартер на СТО на стенде мод. 532М.

Рекомендации

Важно не допустить короткого замыкание или случайного замыкания других контактов, отличных от управляющей клеммы и лепесткового контакта. С учетом того, что доступ к стартеру обычно открывается снизу, нужно быть готовым к необходимости снятия штатной или дополнительной защиты На многих авто управляющая клемма имеет вид резьбового отвода (гайка накручивается на болт), при этом клемма типа «лепесток»

• Завершив процесс запуска мотора, отдельно следует проверять предохранители, так как они могут сгореть при условии допущенных ошибок;
• С учетом того, что тяговое использует напряжение 30-50А и выше, точки соединения могут прикипать.
• Владельцам старых авто, где коммутатор не контролирует подачу напряжения на катушку, нужно помнить, что при замыкании стартера катушка может выйти из строя;

Технические отличия

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

1. Другая форма соединительных колодок;
2. Иная схема подключения приборов;
3. Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

1. Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
2. Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
3. Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

1. Устанавливается электровентилятор на радиатор охлаждения;
2. Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Стартер Газ 31105 в Симферополе. Сравнить цены, купить потребительские товары на маркетплейсе Tiu.ru

• 5 285 руб.
• Стартер дв. «Крайслер» ГАЗ-31105 Tesla
• 3 отзыва

STARTVOLT якорь стартера ротор газ 3102-31105, газель, уаз 3162

86% положительных отзывов

1. 8 380 руб.
2. Стартер ГАЗ-31105,3302 дв.Крайслер WAI
3. 1 отзыв

Стартер ГАЗель, Волга ГАЗ-31105 двигатель Крайслер

52% положительных отзывов

Стартер ГАЗ-31105 дв.406 1,7 кВт (замена 6012.3708) (ЗиТ)

Нет отзывов. Добавить

Стартер ГАЗ-31105 дв.406 (замена 6012.3708) (Прамо)

Нет отзывов. Добавить

• 4 146 руб.
• Стартер ГАЗ-31105,2217, дв.»Крайслер» (17897N) «WAI»
• 1 отзыв

Реле втягивающее ГАЗ 3302,2217,2705,3110,31105 (3 отв.), СТ-4216

71% положительных отзывов

1. 3 000 руб.
2. Стартер для ГАЗ 3302, 3110, 31105 ДВС Chrysler 2,4 56041436AC
3. Нет отзывов. Добавить

ГАЗ Провод №1 блокировки стартера Г-31105 дв. «Крайслер»

75% положительных отзывов

Реле поворотов 642.3747-01 12В (3 контакта) ГАЗ 31105,31029,3110,3102

33% положительных отзывов

Стартер ГАЗ, ПАЗ, МТЗ (12В; 1,8кВт) 6441.3708

44% положительных отзывов

Проводка подкапотная Волга ГАЗ-31105 (Крайслер)

52% положительных отзывов

Стартер МТЗ, ГАЗ, ПАЗ (24В; 3,2 кВт) AZJ 3381

44% положительных отзывов

Генератор ГАЗ, ЗИЛ, УАЗ, (14В, 95А)

44% положительных отзывов

Стартер для автомобиля волга 31105 дв.Крайслер 12В TESLA (TT15166) (ГАЗ, ГАЗЕЛЬ,ВОЛГА,СОБОЛЬ,ВАЛДАЙ,САЙБЕР,ГАЗЕЛЬ БИЗНЕС,ГАЗон NEXT,Газель NEXT)

76% положительных отзывов

Проводка к блоку управления Волга ГАЗ-31105 (Крайслер-двигатель, Евро-3)

52% положительных отзывов

Блок управления Крайслер-двигатель (Евро-3) Волга ГАЗ-31105

52% положительных отзывов

Блок управления Волга ГАЗ-31105, ГАЗель (Крайслер-двигатель)

52% положительных отзывов

Блок управления отопителя Волга ГАЗ-31105, Газель-Бизнес (без кондиционера)

52% положительных отзывов

Замок зажигания Волга ГАЗ-31105/ГАЗель-БИЗНЕС

52% положительных отзывов

Блок управления отопителем Волга ГАЗ-31105

52% положительных отзывов

Датчик температуры охлаждающей жидкости Волга ГАЗ-31105 (Крайслер-двигатель) «Mopar»

52% положительных отзывов

3302-8121300-00 Плата блока управления отопителя ГАЗель-БИЗНЕС/Г-31105

52% положительных отзывов

Разборка стартера

Если проблема не во втягивающем, проверим двигатель самого стартера.

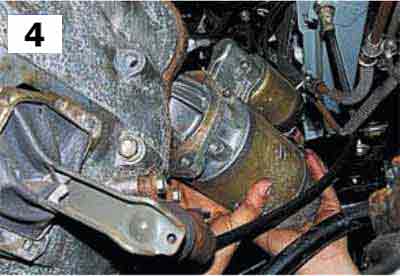

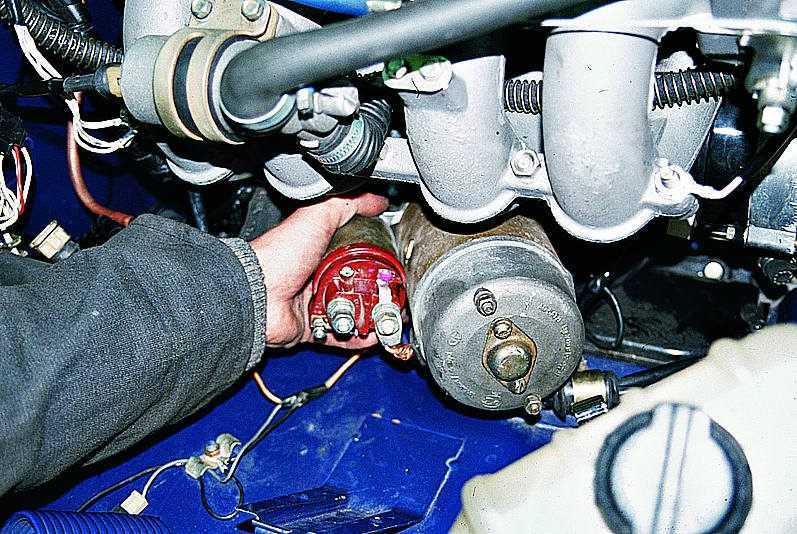

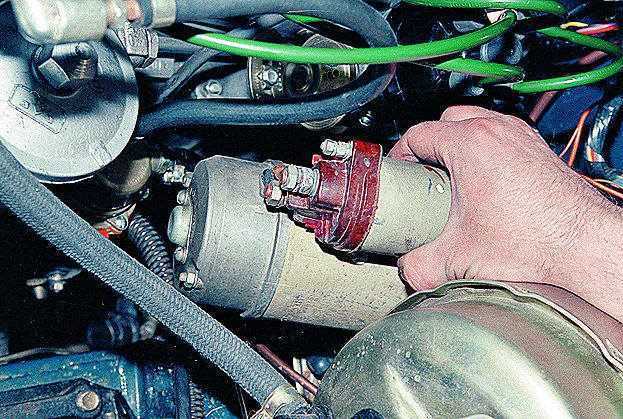

Снимаем его с машины и разбираем. Здесь ничего особенно сложного нет.

1. Отвинтите и снимите втягивающее.
2. Снимите шток втягивающего.
3. Снимите заднюю крышку стартера, вывернув два винта ее крепления и сняв стопорное полукольцо в центре.
4. Сдвиньте со шпилек статор двигателя вместе с корпусом.

Теперь нужно внимательно осмотреть состояние контактных площадок коллектора. Если они сильно изношены, их можно попробовать прошлифовать до ровной поверхности.

Смотрим износ щеток. Меняем их при необходимости.

Мультиметром проверяем, нет ли замыкания обмоток на корпус, и отсутствие внутренних замыканий и обрывов в обмотках. Если таковые имеются, несем стартер в ремонт или меняем его на новый. Самостоятельно вы здесь ничего не сделаете.

Разновидности стартеров для ГАЗ 3309

Конечно же, проще и правильнее всего заменить сломанный стартер на такую же оригинальную запчасть. Номер детали – ГАЗ 54043708000. Проблема заключается в том, что у разных поставщиков она стоит от 13 до 20 тысяч рублей. Если цена устраивает, то можно брать и ставить.

Если нет желания переплачивать, то можно найти аналог из Белоруссии (БАТЭ), который стоит порядка 10-14 тысяч рублей, в зависимости от поставщика

Главное обращайте внимание на вольтаж, так как стартер для ГАЗ 3309 работает от 24V, хотя есть умельцы, которые понижают напряжение до 12V, так как такие стартеры будут стоит дешевле, но это уже совсем другая история

Если говорить про другие аналоги, то, к примеру, подойдет вариант с артикулом СТ230Р.7402.3708. Это вариант мощностью 5,2 кВт. Есть аналог из Белоруссии мощнее – 6,8 кВт (артикул 7402.3708). Есть вариант еще дешевле (АТЭ-1 9 172 780 (3,5кВт 24V)) – около 5 тысяч рублей. Есть аналог из Чехии, который, по отзывам является самым оптимальным в плане соотношения цены и качества, а также он имеет необходимую и достаточную для работы мощность. Конечно же, есть еще некоторые другие вариант, мы рассмотрели лишь самые популярные.

Для большей наглядности сведем все в таблицу:

Меры, предотвращающие преждевременный выход стартера из строя

Процесс выпресовки подшипника из стартера

• Нельзя поворачивать ключ зажигания в замке по часовой стрелке во время работы двигателя;
• Если в течение пяти секунд мотор не завелся, нужно отпустить ключ зажигания. Повторную попытку завести следует проводить не ранее, чем через десять секунд;
• Запрещено запускать двигатель на скорости путем прокручивания стартером. Увеличенная нагрузка на пусковой механизм быстро приведет устройство к выходу из строя;
• В морозную погоду рекомендуется пользоваться предпусковым подогревателем, моторное масло следует заливать соответствующее сезону;
• Если двигатель завелся, ключ зажигания следует отпустить – бендикс должен выйти из зацепления с маховиком.

Функциональные особенности стартера

К сожалению, но срок службы устройства не отличается продолжительностью в сравнении с периодом эксплуатации силового агрегата. В среднем оно служит около 5 лет

Крайне важно уделять внимание диагностике прибора как на вновь приобретенном транспортном средстве, так и на автомобиле с солидным пробегом, поскольку эта мера поможет в дальнейшем значительно продлить его ресурс

Если же устройство полностью не функционирует, вполне возможно, что вышло из строя тяговое реле, либо сгорела обмотка на катушке. При пробуксовке муфты, стартер не запускает силовой агрегат, при этом его якорь вращается. Механические повреждения вала, износ подшипников и проблемы с замком зажигания приводят к тому, что даже после запуска мотора стартер по-прежнему продолжает работать.

Устройство пуска двигателя постоянно подвергается высоким нагрузкам, вследствие того, что ему приходится агрегатитровать с большим и тяжелым маховиком и вращать его, чтобы запустить поршневую часть, по этой причине не стоит пренебрегать проведением диагностики устройства и выполнением надлежащих правил его эксплуатации.

Необходимо точно определить причину некорректной работы стартера, поскольку не всегда получится запустить силовой агрегат подобным образом.
