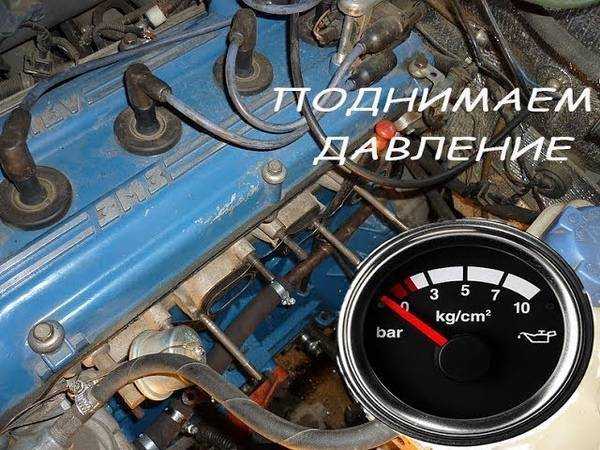

Самостоятельно регулируем давление масла в двигателях змз

Об устройстве газораспределительных механизмов

В простом случае компенсатор – это продолжение пятки клапана. Точнее, гидрокомпенсатор одет на клапан и передаёт усилие, получаемое от кулачка. Наглядно эта схема представлена на рисунке:

Здесь компенсатор соприкасается с кулачком

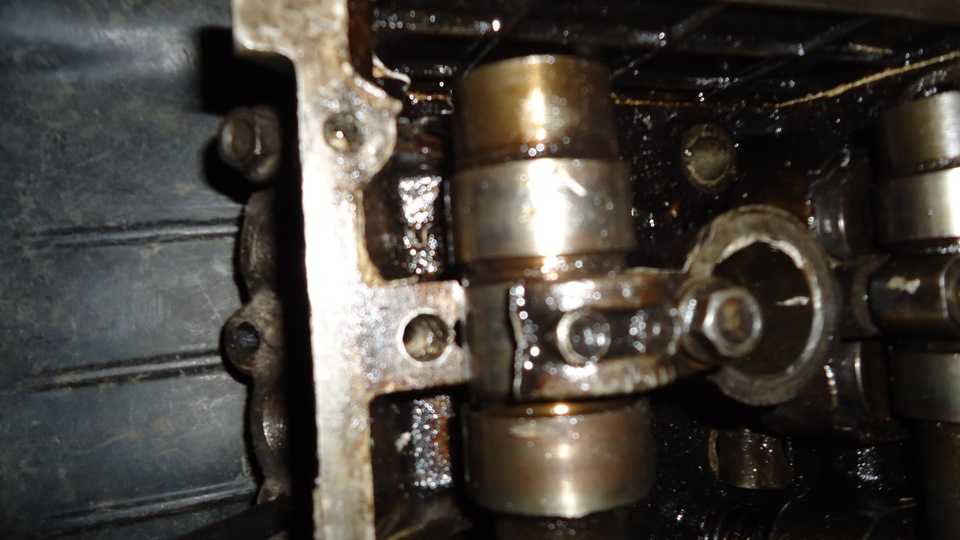

То, что рассмотрено – это один из вариантов. Но есть и другой, когда кулачок давит на коромысло. Само коромысло выталкивают вверх два разных элемента. С одной стороны это будет клапан, с другой – гидрокомпенсатор. Первый из них движется, второй остаётся на одном уровне:

Компенсатор давит на коромысло снизу

Если компенсатор будет неисправен, между кулачком и коромыслом появится зазор.

Заметим, что выше не шла речь о рычажном коромысле клапана. Схема с рычажным коромыслом представлена ниже. Компенсатор там выглядит иначе, чем в случаях «1» и «2».

Раньше в конструкции ГРМ использовался один распредвал (SOHC), и усилие к пяткам клапанов передавалось через рычаг. Для того, чтобы устранить зазор, рычаг снабжали регулировочным винтом 5. Он фиксировался контрагайкой 6:

Схема ГРМ с рычажными коромыслами

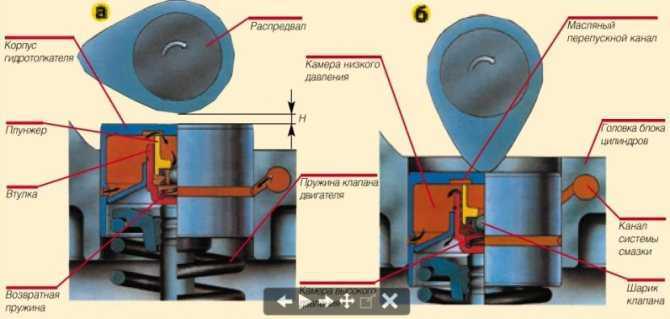

Рассмотренный выше механизм можно снабдить гидрокомпенсаторами. Их устройство показано на рисунке «б»:

Схемы компенсатора, три возможных варианта

Схемы «а» и «в» соответствуют первому и второму случаю. Вопросов здесь возникнуть не должно.

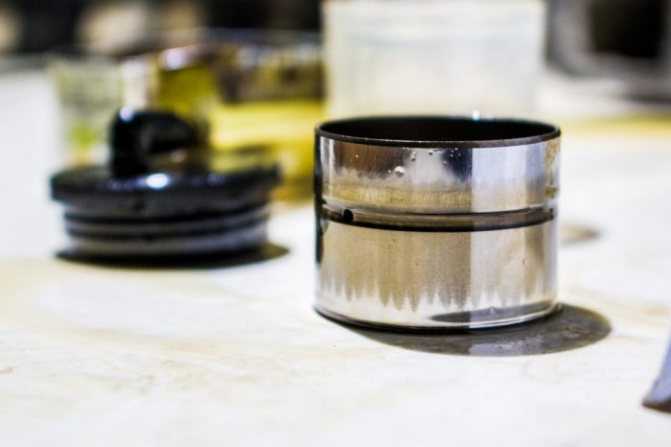

Внешне конструкция компенсаторов может различаться, но принцип действия всегда будет одним. Основные элементы конструкции – это следующие детали: обратный клапан (шарик), пружина плунжера 5 и клапанная пружина 6. Цифрой 3 обозначена втулка плунжера, а деталь 2 – это плунжер.

Заметим, что в конструкции двигателей 4A-FE и 5A-FE (Toyota) гидрокомпенсаторы не используются. Они есть в моторах следующих серий: 2S, 1NR, ZR, TR, 5M.

Что делать при стуке гидрокомпенсаторов на горячую

Избавится от стука поможет только выяснения и устранения его причины. Дальнейшее будет зависеть от сложившейся ситуации.

Прежде всего нужно проверить уровень масла в картере. От него будет зависеть как оно будет циркулировать по масляных каналах. Также стоит убедиться в достаточности давления масла, даже если при этом и не горит лампочка масленки.

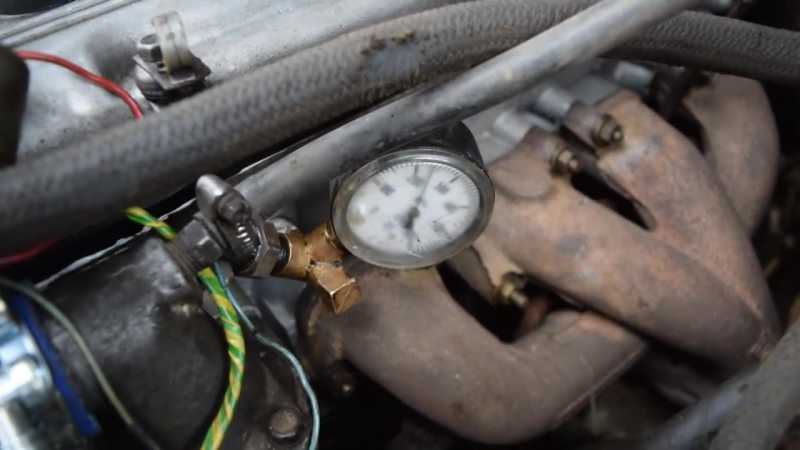

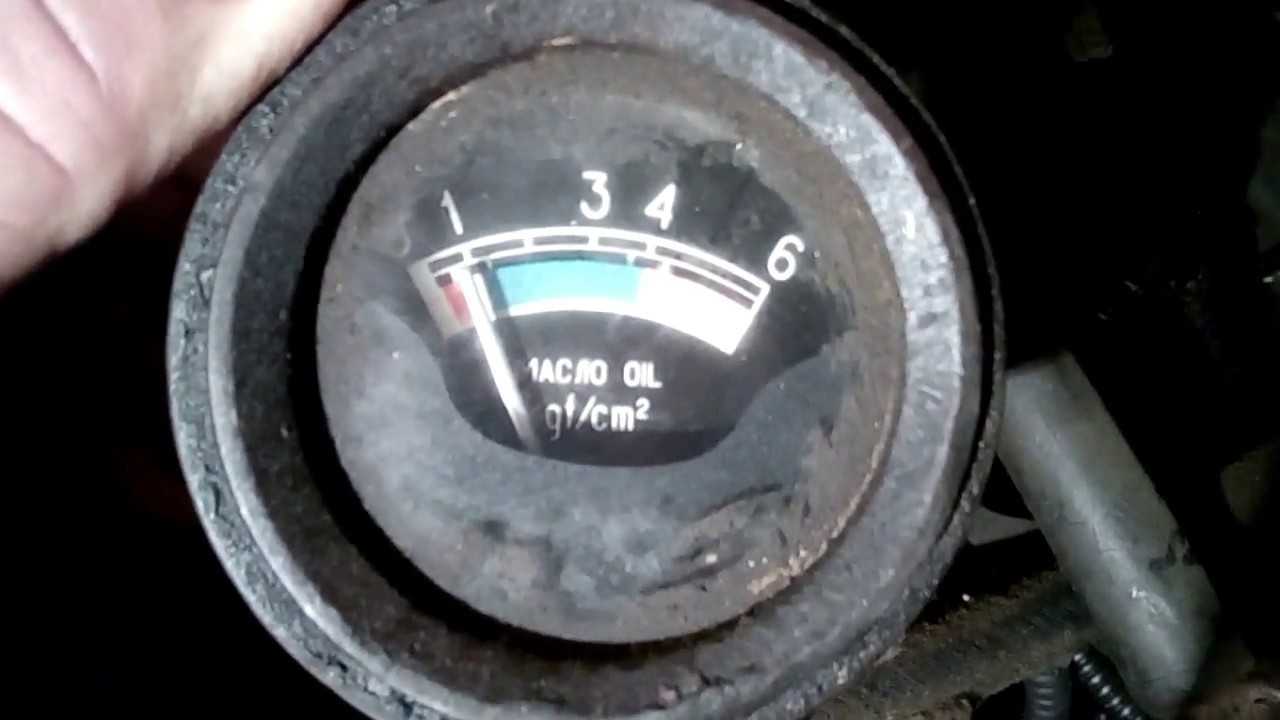

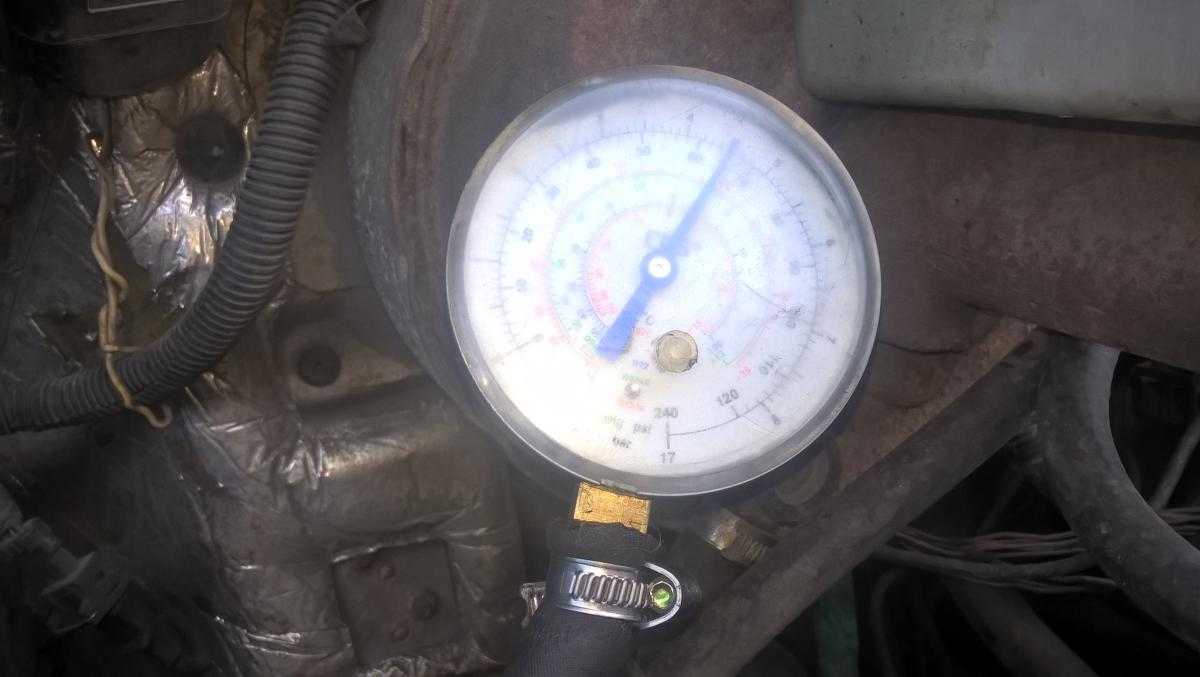

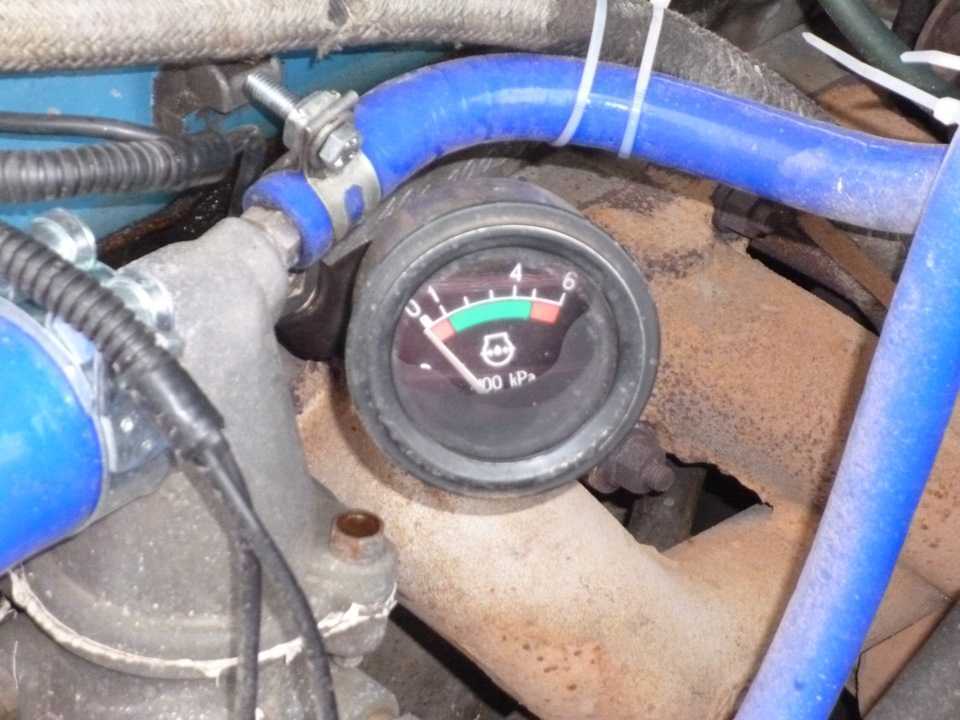

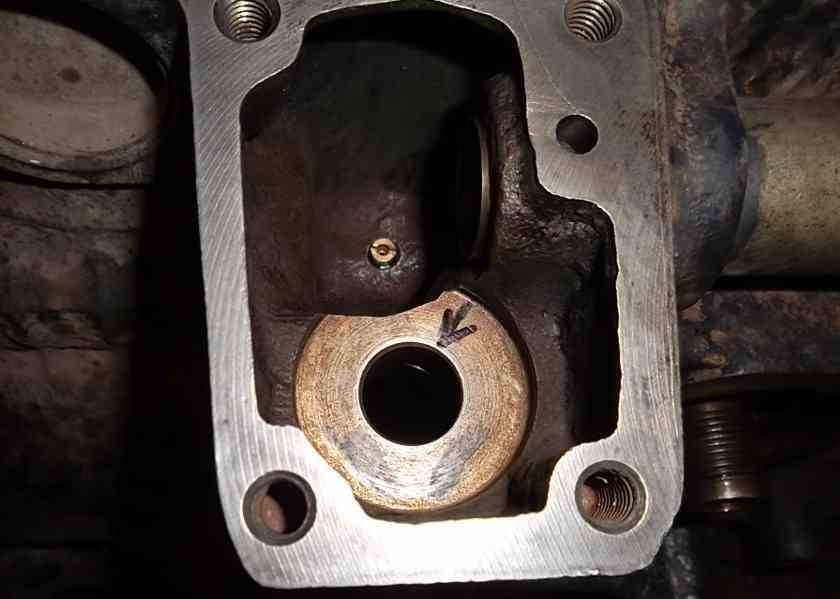

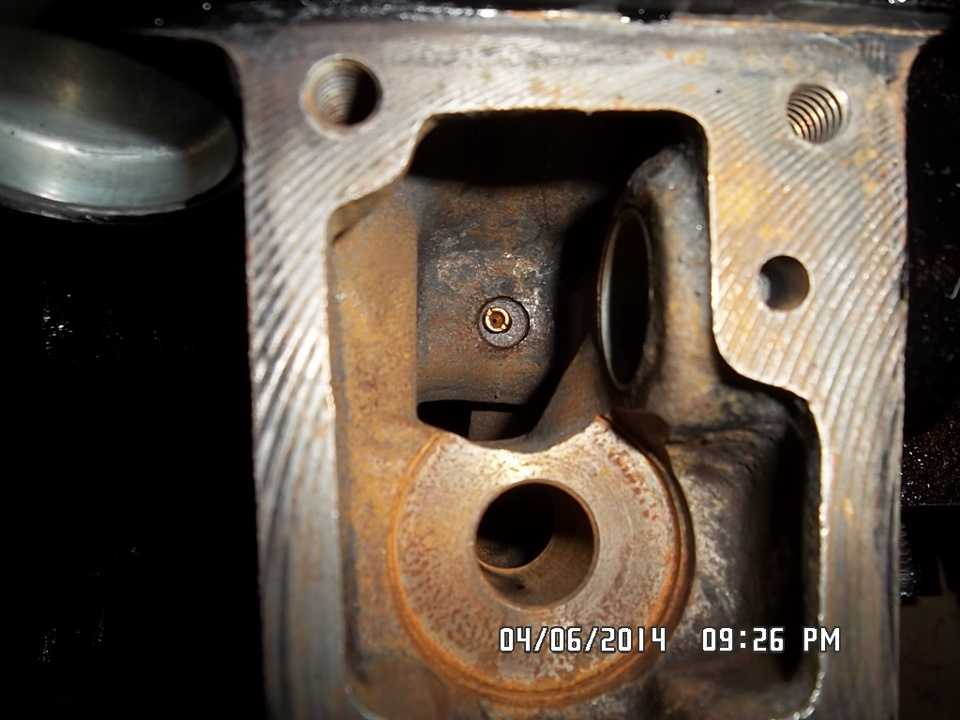

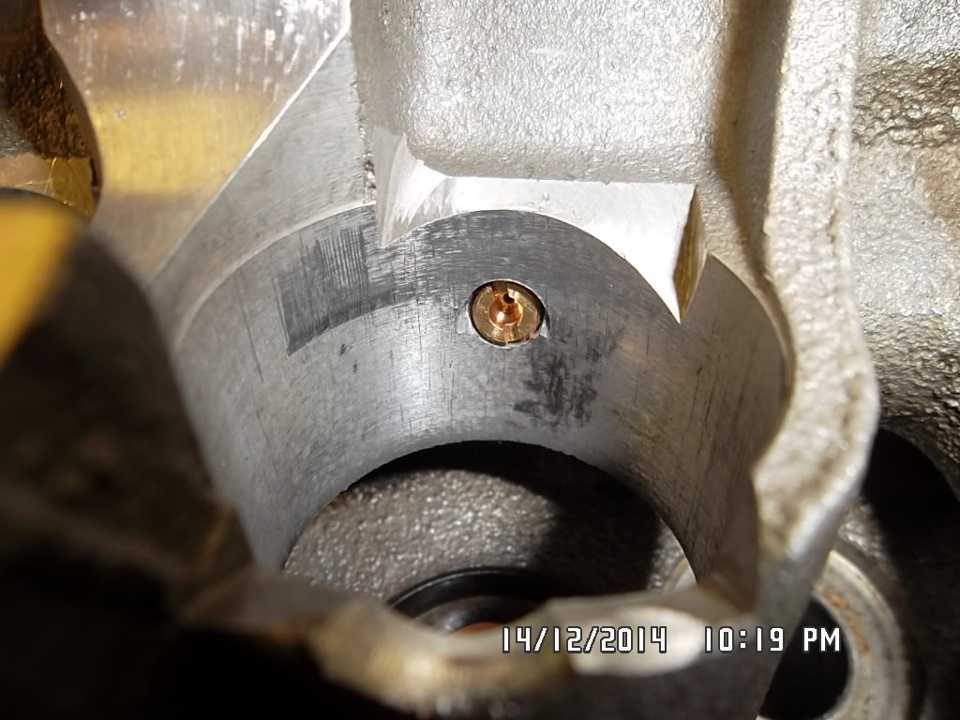

В каждом двигателе рабочее давление масла свое и зависит его конструкции (нужно уточнять в документации), однако считается, что на холостых оборотах давление должно быть около 1,6…2,0 бара. На высоких оборотах — до 5…7 бар. Если такого давления нет — нужно проверять масляный насос. Скорее всего вследствие разжижения масла, падает его производительность. Часто чтобы обеспечить давление не устраняют саму причину, при стуке гидриков на горячую автолюбители заливают при замене более густое масло. Но не следует с этим перебарщивать, поскольку слишком густое масло трудно прокачивается по системе. Из-за чего может возникать масляное голодание!

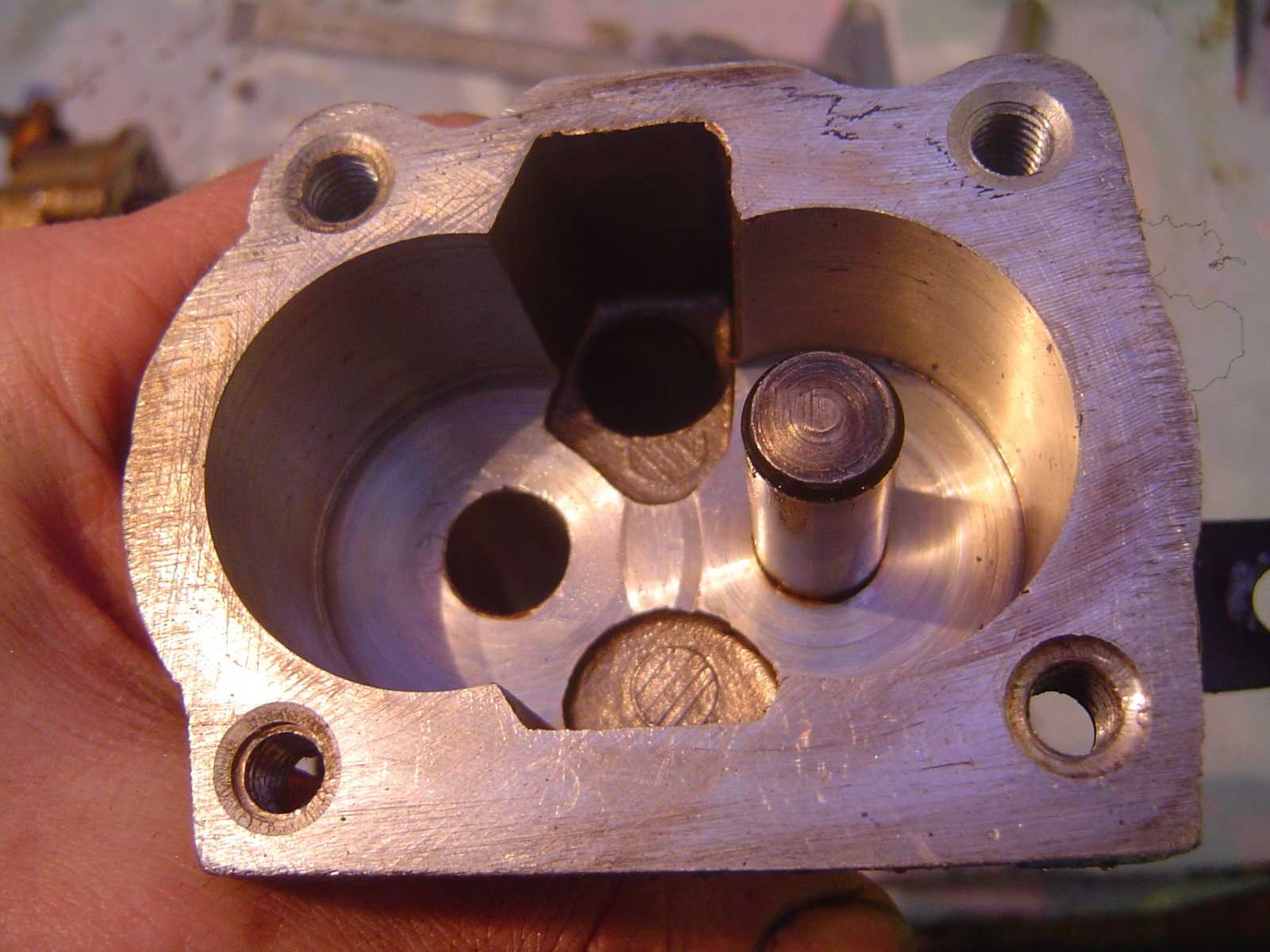

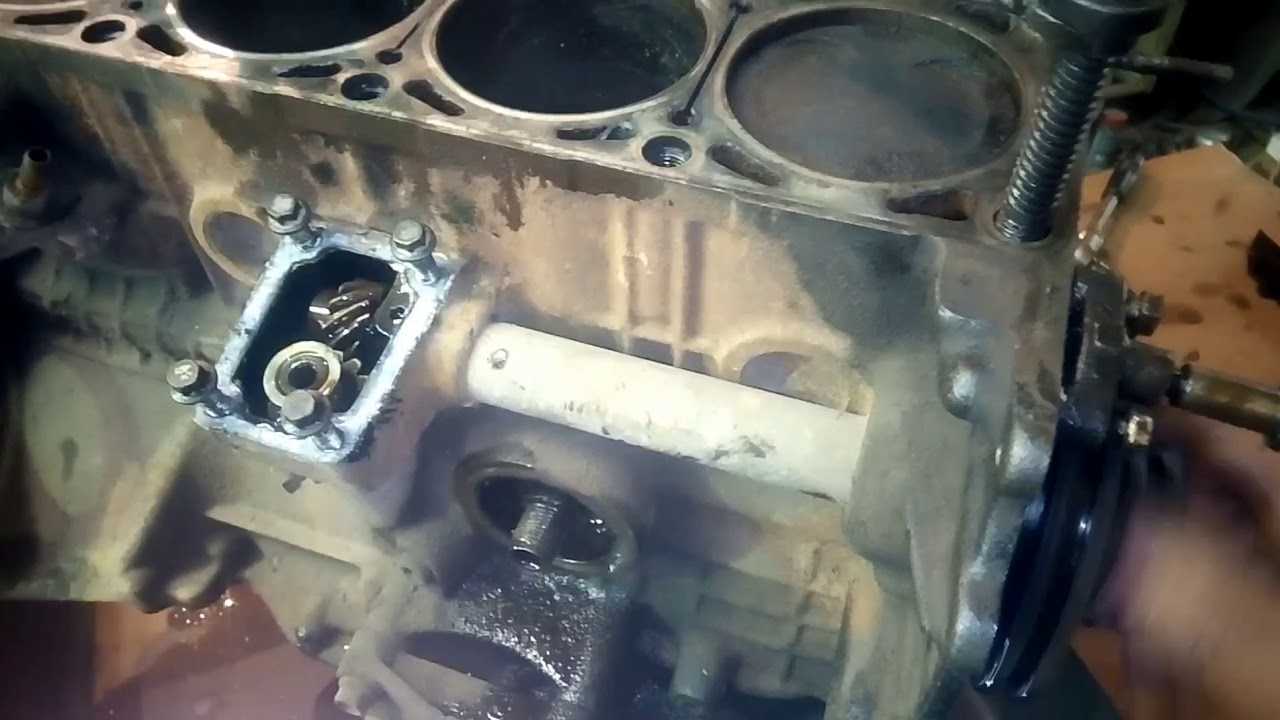

Причем спешить с приговором самого насоса не стоит. Неисправности масляного насоса могут быть вызваны разными причинами — изношенностью деталей, неисправностью редукционного клапана, износом рабочих поверхностей деталей, а также его работа может ухудшиться при элементарном засоре сетки маслоприемника. Увидеть нет ли грязи на сетке можно сняв поддон. Но, и с такой работой, спешить не стоит. Она может загрязнится лишь если общее состояние масла плохое или была сделана неудачная очистка масляной системы.

Проверьте состояние масла. Даже если вы меняете его по регламенту, оно могло прийти в негодность раньше положенного срока (при сложных условиях эксплуатации машины либо попалась подделка). При обнаружении налета и шлака, часто непонятно, что делать если стучат гидрокомпенсаторы на горячую. Желательно сделать промывку масляной системы, ведь, скорее всего, могли забиться масляные каналы. Чтобы проверить в каком состоянии масло достаточно сделать небольшой капельный тест.

Чаще всего, проблема решается элементарно — просто сделайте замену масла и масляного фильтра. Либо же просто пришло время поменять гидрокомпенсаторы.

Как проверить гидрокомпенсаторы

Проверить гидрокомпенсаторы можно одним из трех методов:

Последний метод проверки можно также выполнять и не снимая гидрики с двигателя, однако это будет не так удобно делать и результат будет не таким явным. Обычно вышедшие из строя гидрокомпенсаторы меняют на новые, но в редких случаях его можно попытаться восстановить промывкой. Еще вариант — прочистить и выполнить ремонт гидрокомпенсатора. Как показывает практика, ремонт и чистка гидрика помогает нечасто, но попытаться восстановить его все же стоит. Когда же решитесь менять, то лучше заменить весь комплект, иначе ситуация повторится вскоре, но уже с другими гидриками.

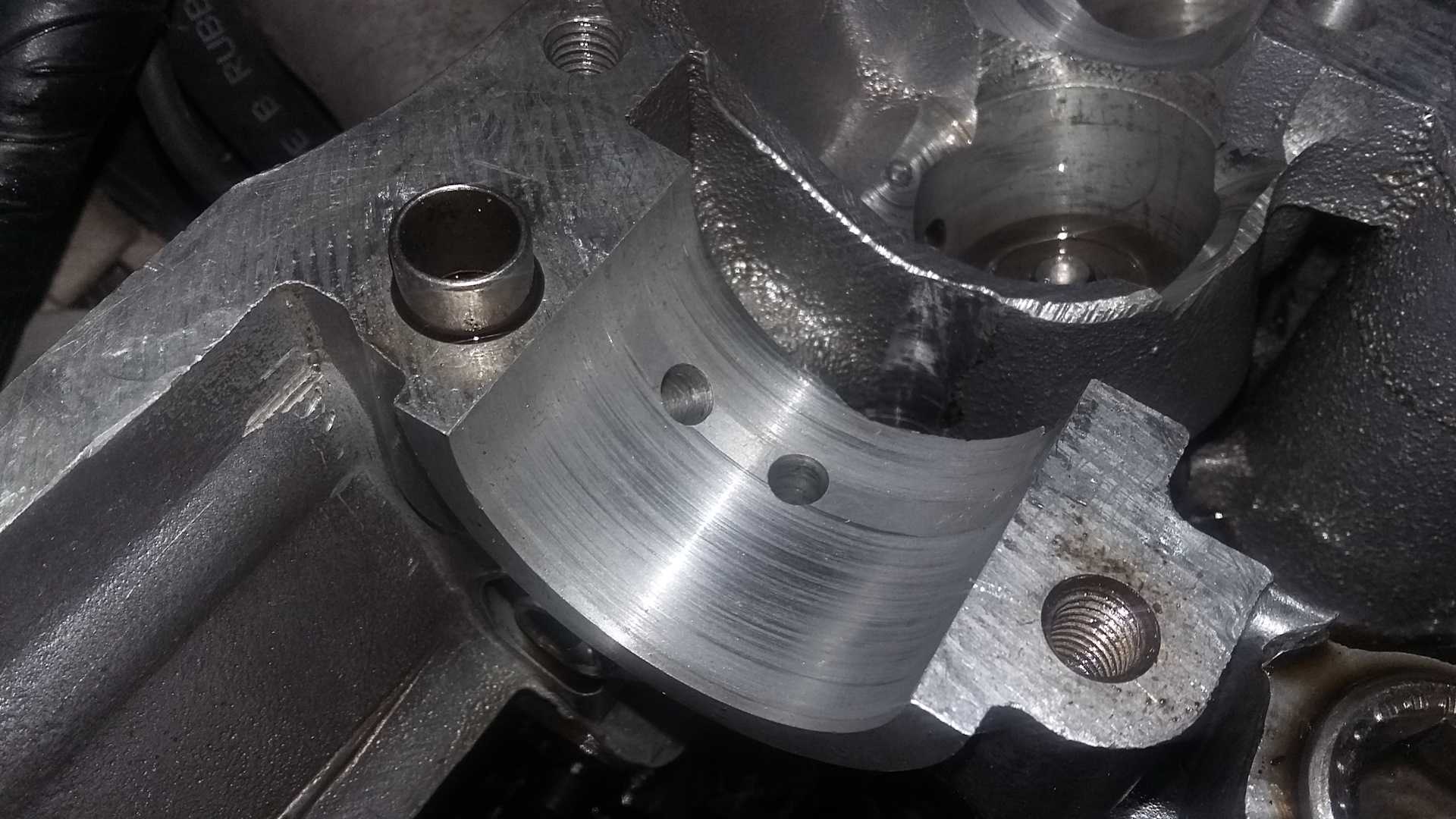

Если ездить со стучащими гидрокомпенсаторами от полугода и дольше, то, когда вы снимите крышку клапанов, велика вероятность, что на самой «постели» распределительного вала, снизу, будут заусенцы от рокеров (коромысел). Следовательно, можно ли ездить со стуком гидрокомпенсаторов решайте сами.

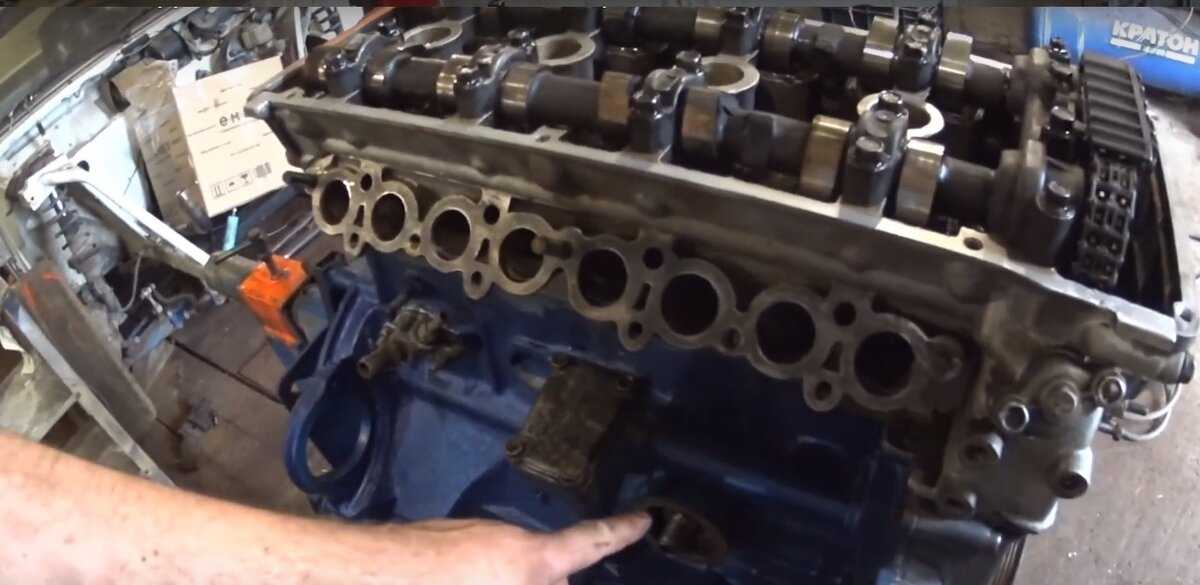

Замена гидрокомпенсаторов 405-406-409 двигателя.

В статье подробно и последовательно описана замена гидрокомпенсаторов (Гидротолкателей) 405-406-409 двигателя. Каждая выполняемая операция сопровождается фотографией и пояснением. Приведен список взаимозаменяемых гидрокомпенсаторов с указанием их производителей. Данная статья поможет водителям произвести замену гидрокомпенсаторов своими руками.

При появлении стука механизма тепловых зазоров сапунов или детонации мотора, что является причиной выхода из строя одного или нескольких гидриков, встает необходимость их замещения.

На движителях 405, 406, 409 замена гидрокомпенсаторов процесс схожий, так как эти агрегаты похожи по своей конструкции.

Для того, чтобы до лесть до модуля тепловых зазоров сапунов, необходимо произвести его частичную разборку.

Сначала, открутив гайку на 13, демонтируем клемму минус с источника питания авто.

Далее производим демонтаж следующих деталей с автомобиле и с двигалки:

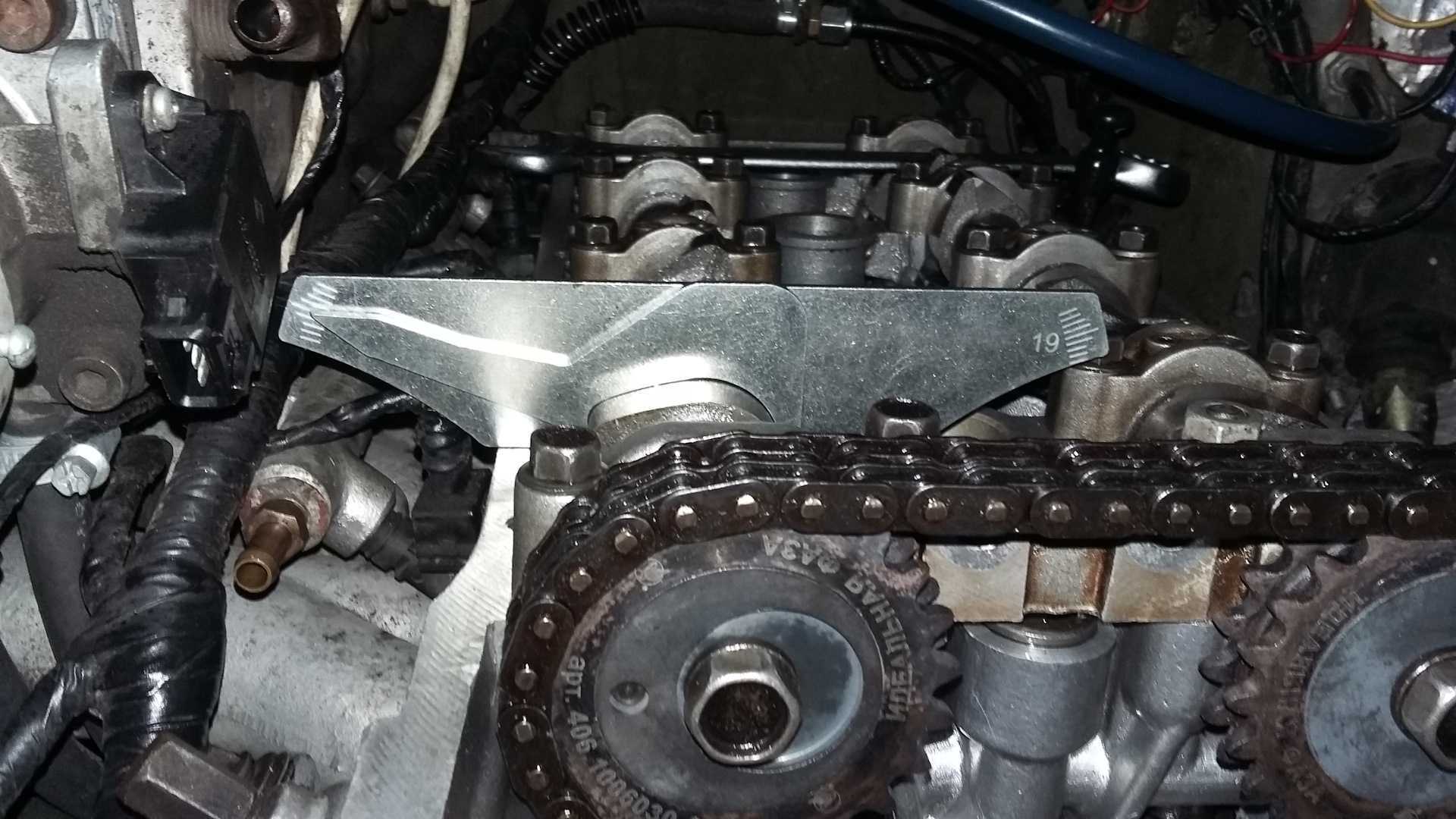

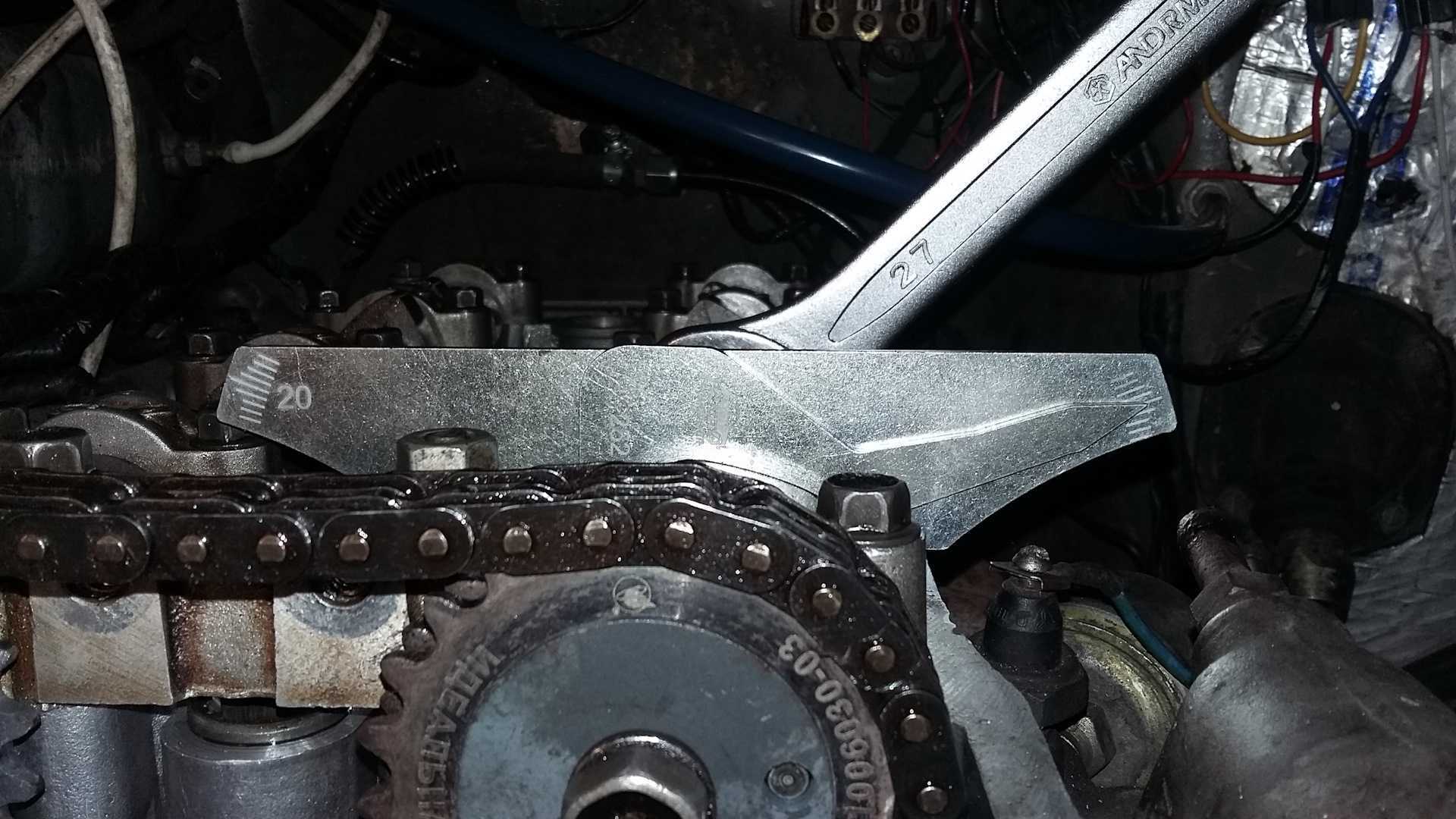

После этого выставляем распределительные валики по меткам на их звездочках. Для этого совмещаем отметину на нижней крышке цепей грм с рисской на демпфере колен вала, при установившемся плунжере первого горшка в высшей мертвой точке.

При этом кулачки первого горшка обоих распределительных валов должны смотреть в разные стороны:

Если кулачки сортировочных торсионов смотрят внутрь движителя, то необходимо колен вал провернуть на один оборот по часовой стрелке.

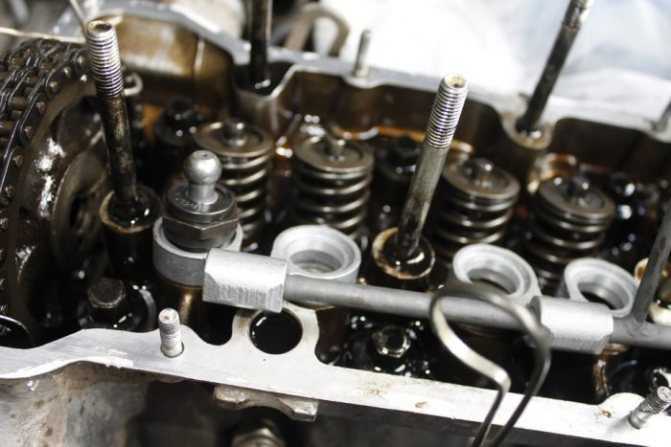

После этого разбираем двигалку дальше:

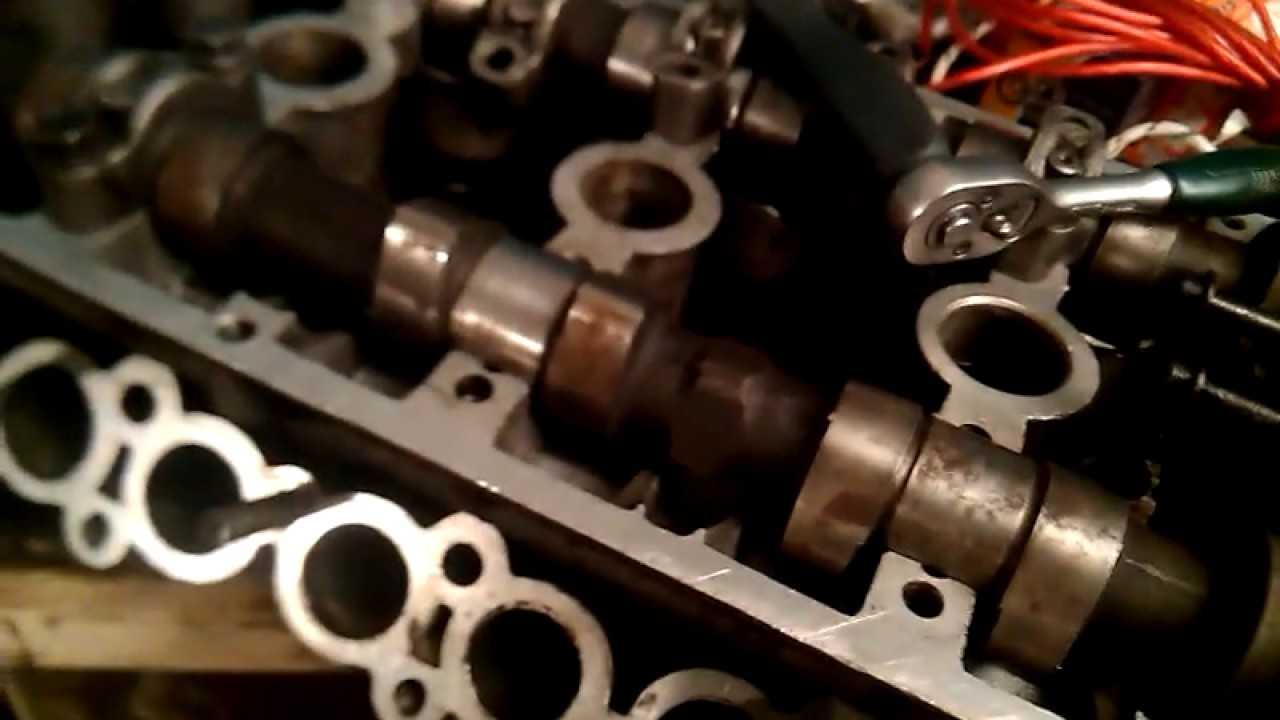

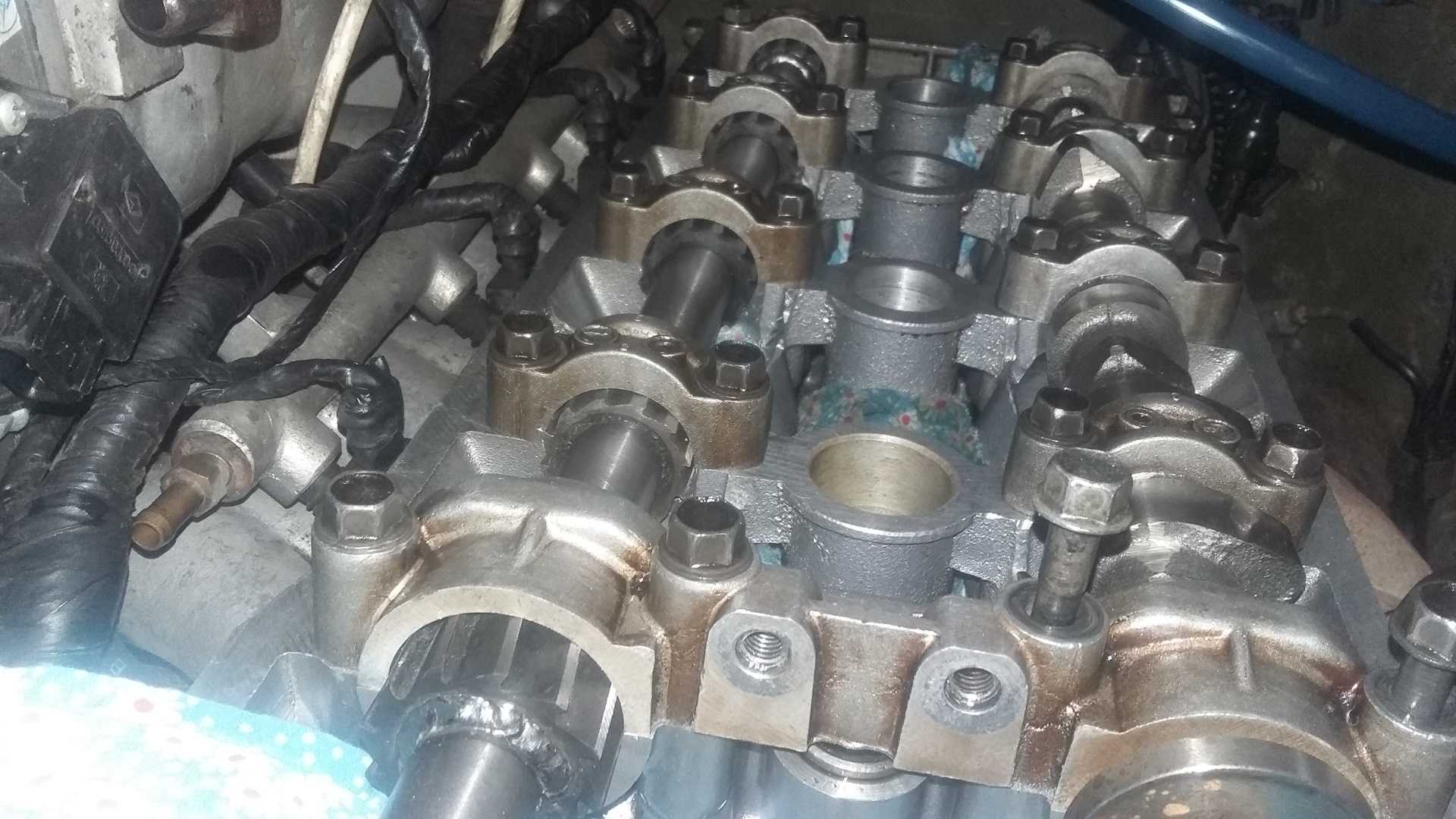

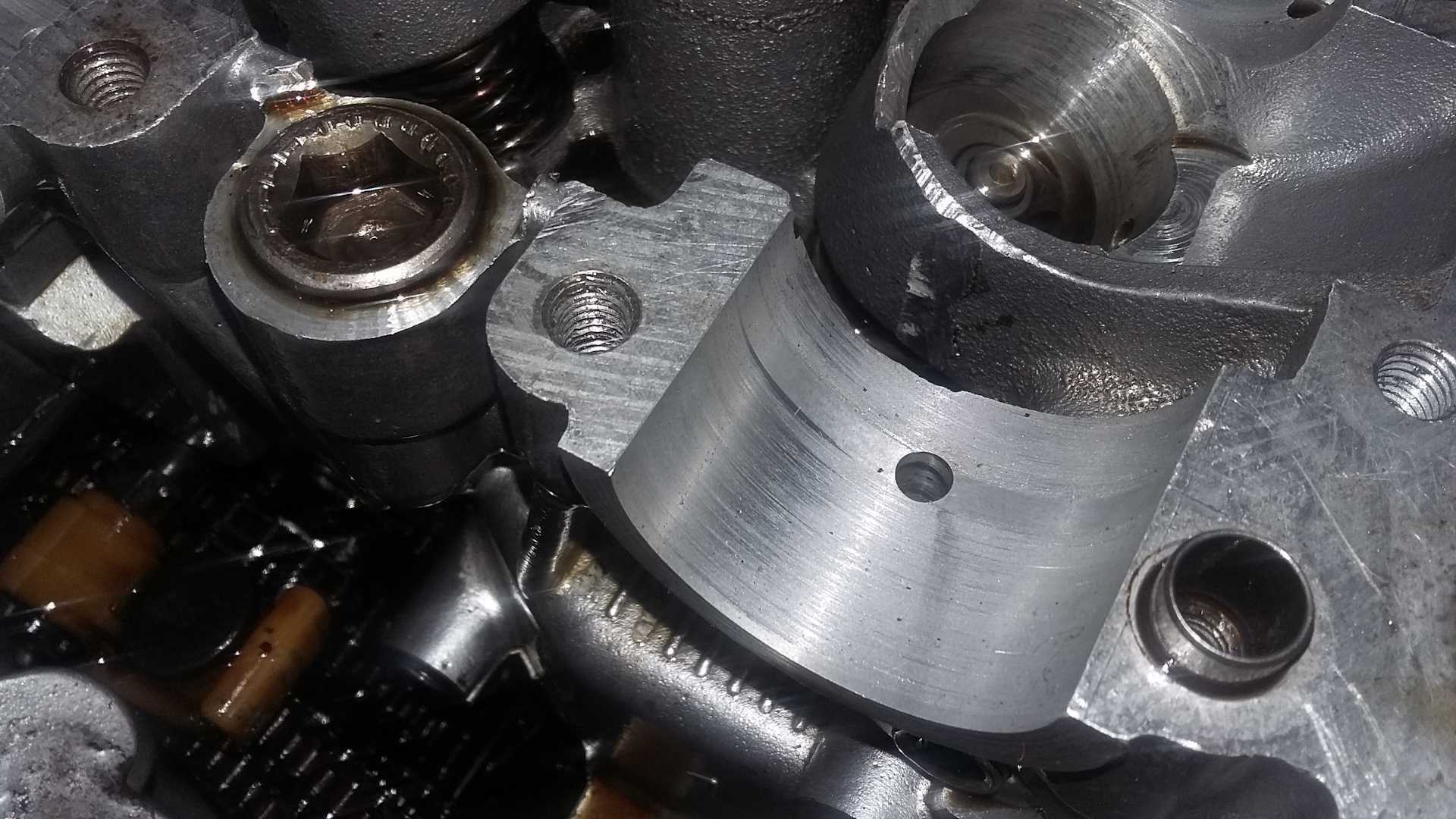

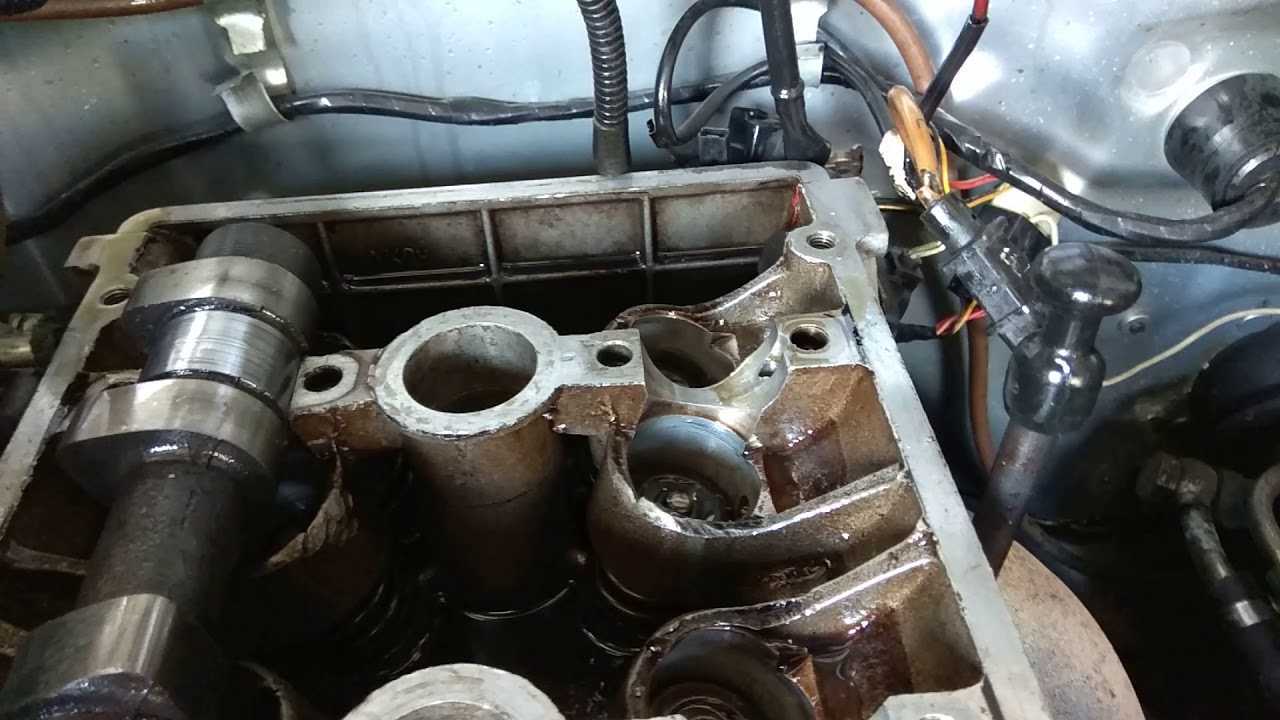

После того как была произведена частичная разборка агрегата и появился доступ к гидрикам, нужно проверить их исправность.

Чтобы определить какие гидромеханический термокомпенсаторы агрегата вышли из строя, необходимо на них сверху нажать большим пальцем.

Если гидрик твердый, не проваливается — значит он исправный. Если гидрокомпенсатор проваливается немного — значит он неисправен. Такой гидрик надо заменить.

Удаляем неисправные гидравлические компенсаторы из их гнезд. Вынимать их удобней всего магнитом.

Для подмены подойдут гидромеханические компенсаторы следующих изготовителей:

Нет необходимости менять все устройства автоматической регулировки тепловых зазоров дросселей. Достаточно заменить только неисправные. Поэтому нужно купить комплект из 8 штук. Так будет дешевле. Даже из этого набора не все они уйдут на замену. Некоторое количество останется.

Перед монтажом новых гидравлических толкателей их нужно смазать моторным маслом.

Производится замена гидрокомпенсаторов. Для этого просто опускаем их в свои гнезда. Монтируем ножкой вниз и головой вверх.

Далее собираем двигатель в обратном порядке. Для этого выполняем следующие работы:

— в оболочку гидронатяжителя всунуть поршень 3 до упора стопорного кольца 4 в выступ приспособления;

Замена гидрокомпенсаторов процедура не сложная, но требует знаний и внимательности. Нужно быть собранным при установке кулачковых валов по отметинам и при закручивании метизов. Не забывайте, что они стальные, а детали движка алюминиевые. Соблюдайте моменты закручивания крепления всех деталей.

Устранение неисправностей

Иногда устранить такую неисправность можно своими руками в гараже. Можно попробовать промыть гидрокомпенсаторы и обязательно прочистить масляные каналы. Но сперва просто проверти уровень масла в моторе, если необходимо, доведите его до положенного уровня. Чтобы избавится от воздуха в гидрокомпенсаторе, заведите двигатель и не менее десяти раз медленно его разгоните.

Если стук по-прежнему присутствует, проверти само состояние компенсаторов. Вы можете обнаружить следующие повреждения:

• Коррозия на поверхности плунжера;
• Износ корпуса гидрокомпенсатора;
• Тугой ход толкателя.

Конечно, такие работы лучше делать на СТО, причин здесь может быть множество, а без специального инструмента и навыков, к сожалению не обойтись.

Методы проверки

Теперь перед автомобилистом стоит задача узнать, компенсаторы на его автомобиле рабочие или нет. Как лучше поступить в подобной ситуации?

Существует два варианта проверки.

• Первый вариант предусматривает снятие клапанной крышки. Метод более наглядный и позволяет практически наверняка гарантировать правильный диагноз. Но выполнение более сложное из-за демонтажных работ;
• Второй вариант не требует, чтобы демонтировались элементы. Но здесь понадобится хороший слух. Для его улучшения лучше воспользоваться фонендоскопом. Прислушиваясь к работе ГК на разных режимах, можно найти источник проблем.

На каком варианте остановиться? Тут решать вам.

Оба метода проверки имеют свои сильные и слабые стороны. Новичку в таких делах я бы рекомендовал начать с прослушивания гидрокомпенсаторов. Если прослушка ничего не даст, тогда откроете клапанную крышку, и более наглядно рассмотрите состояние элементов.

Проверка прослушкой

Подготовка в процедуре предельно простая. Нужно разместить автомобиль на ровной поверхности, открыть капот, запустить мотор и прислушиваться.

Даже идеальный слух не всегда позволяет четко распознать неработающий компенсатор. Лучше взять в помощь вспомогательный медицинский инструмент. Найти его не сложно.

И тут рассмотрим несколько ситуаций. В зависимости от результата проверки, будем делать соответствующие выводы.

• После запуска мотора сначала шум появился, но через несколько секунд пропал. С компенсаторами все хорошо. Просто временно их полостей ГК вытекла смазка. Двигатель прокрутился и заполнил их;
• Обороты холостые, а шум со стороны компенсаторов прерывистый. Стоит поднять обороты, шум уходит. Проблема есть. Она кроется во втулке или засорениях;
• Двигатель прогрет, обороты холостые, шум непрерывный. Повысив обороты, шум пропадает. Это означает, что зазор увеличился;
• Симптомы аналогичны предыдущему пункту, только на низких шума нет, а на высоких оборотах есть. Тут вы столкнулись со вспениванием масла;
• Стучит один или сразу несколько шумов, вне зависимости от оборотов мотора. Тут возможна любая неисправность из перечисленных.

Прикладывая инструмент для прослушки поочередно к зоне, где располагается каждый из компенсаторов, можно понять, где конкретно есть проблема.

Если шум у одного ГК отличается от других, вы нашли источник неприятностей. Осталось лишь разобраться в причинах и устранить неисправности.

Проверка разборкой

Чтобы проверить эти элементы на предмет их работоспособности, можно демонтировать клапанную крышку. Далее придется отталкиваться от собственных ощущений при проверке упругости.

Вам придется прокрутить коленвал, используя для этого центральную гайку. Это приведет вал в движение.

Когда кулачок толкателя будет направлен в сторону, противоположную относительно ГК, поочередно проверьте элементы ан предмет их упругости, есть ли свободный ход.

Использовать можно руки или подручные инструменты. Когда компенсатор болтается и имеет слишком мягкий ход, он неисправен. Требуется ремонт.

Гидрокомпенсатор газ, качество и подделка

Пример №1. Подделка. Я привожу запчасти для двигателей, исключительно из Европы, чтобы исключить вариант подделки и паленки на изначальном этапе. Гидрокомпенсаторы предпочитаю немецких производителей – INA или Kolbenschmidt. Регулярно наблюдаю разочарование и злобу конечного потребителя, когда в 7-8 случае из десяти, гидрики INA, купленные в России, оказываются грубейшей подделкой. Например: на гидриках INA есть лазерная гравировка, на палёнке название фирмы выбито точками керна или маленьким зубилом. Я не сгущаю краски и не собираюсь никого пугать, есть дама, которая зовется статистикой и она весьма упряма.

Заводское качество. Пробег 700км.

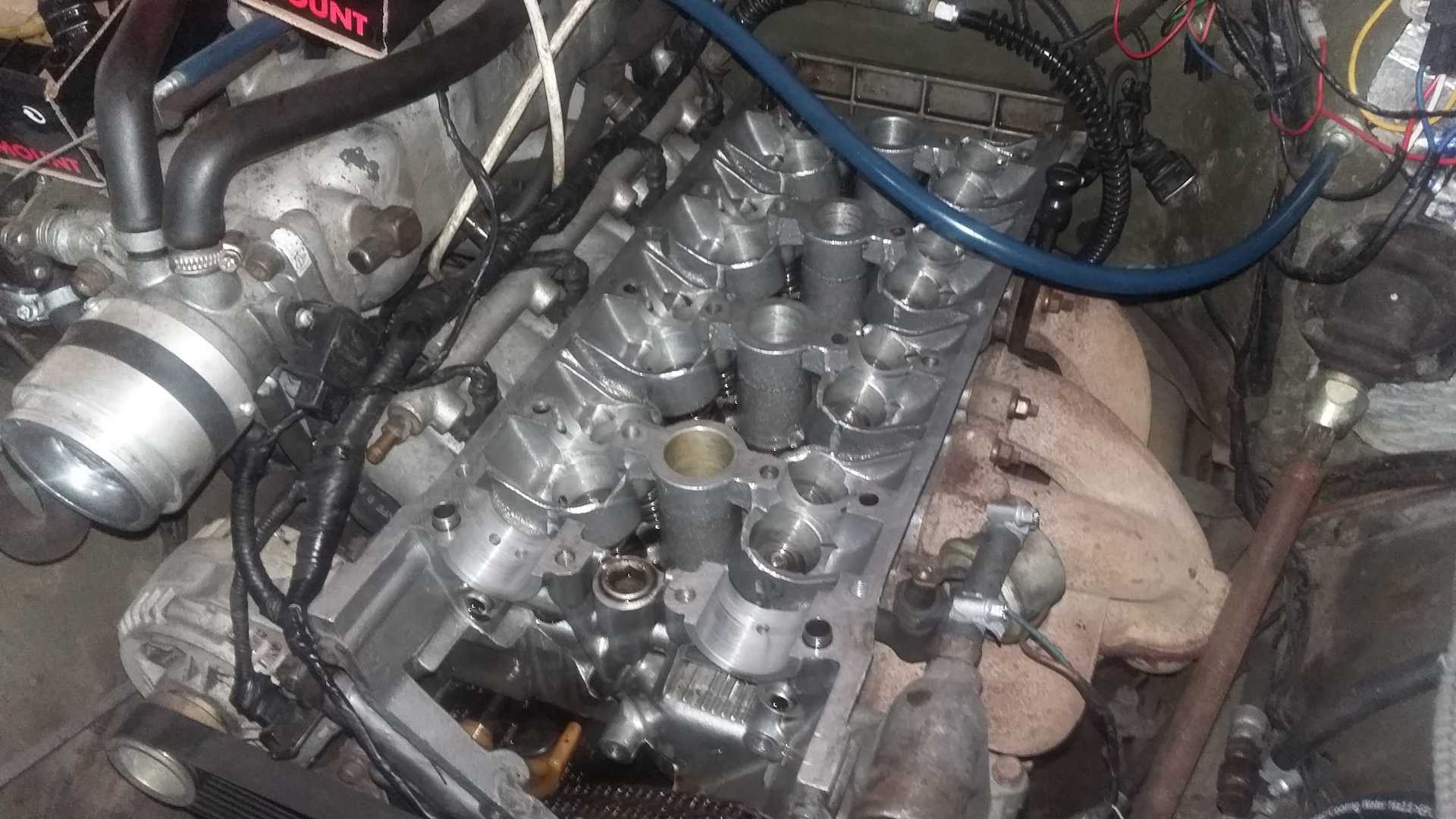

Далее на фотографиях — так выглядела привезенная головка.

Головка прошла химическую мойку, после чего можно приступать к оценке конфигурации каналов и камер сгорания, намечать пути и возможности по дальнейшей доработке. Необходимо отметить, что клапана сидят в глубоких колодцах, образованных камерой сгорания. Это существенно ухудшает наполнение цилиндров, т.к. уменьшает эффективный подъем клапана. Чугунные втулки имеют низкий ресурс, по-этому будут заменены на специальные бронзовые. На фотографиях видно, насколько низко качество изготовления отливки — под седлами глубокие рытвины и ямы. Всё это будет убираться и заглаживаться в процессе доработок.

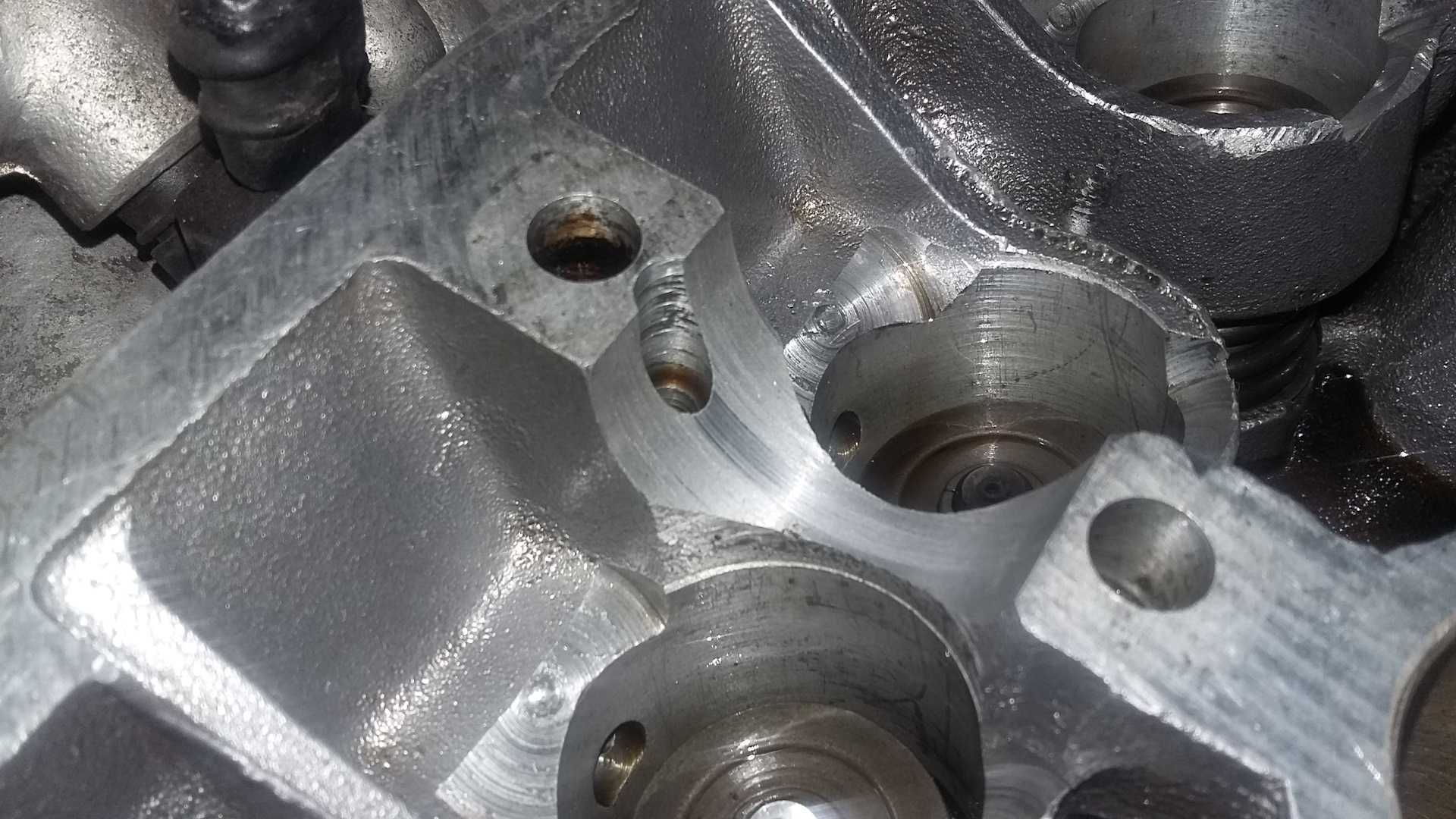

Заглянем во впускные каналы. Они круглой формы, достаточно пологие, что положительно сказывается на наполнении цилиндров. Каждая пара каналов сообщается между собой (отсутствует стенка канала). У каналов — хороший потенциал для увеличения диаметра.

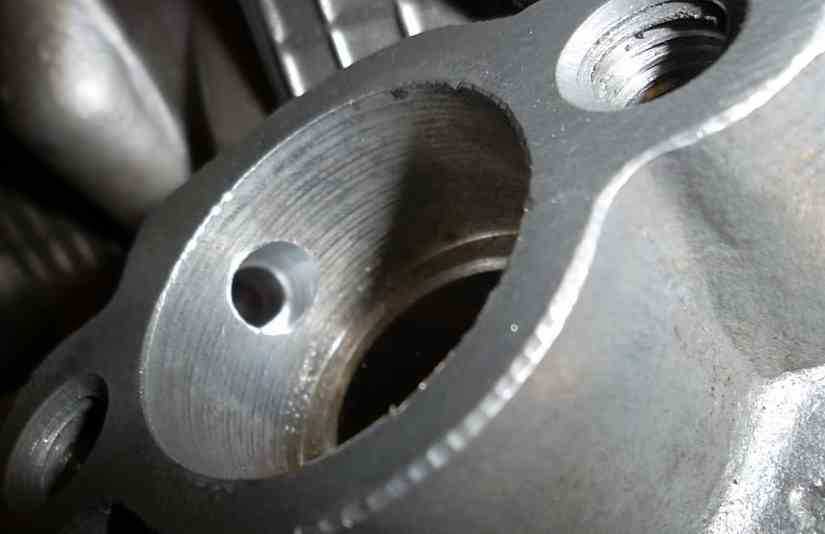

У выпускных каналов форма посложнее — общее овальное окно, к которому приходят два цилиндрических канала, огибающие центральную протоку для охлаждающей жидкости. На фотографиях видны ступеньки под сёдлами.

После химической мойки и выпрессовки чугунных направляющих, приступили к доработке каналов. Вначале были максимально расточены по внутреннему диаметру серийные сёдла. Впускные каналы проточили по всей длине, прошлифовали, в результате чего каждый канал увеличился в диаметре до 34 мм. На фотографиях далее можно посмотреть на впускные каналы — они избавились от ступенек под сёдлами, приобрели более пологий профиль канала.

Выпускные каналы сконфигурированы сложнее, однако, они так же поддаются расточке. После всех работ диаметр каждого канала увеличился, исчезли ступеньки.

Направляющие втулки — высокоресурсные бронзовые, изготовленные в мастерской K-POWER.

Фаски седел обработали на станке, фасонным резцом, дающим высокую точность. Камеры сгорания доработали. Что-бы не облегчать жизнь конкурентам, исключим из отчета промежуточные фотографии обработки, а лишь покажем конечный результат работы. Клапана высвобождены из колодцев, форма днища камер изменена, поверхность сглажена. Дополнительно подготовили 3 комплекта впускных прокладок на коллектор с увеличенными отверстиями.

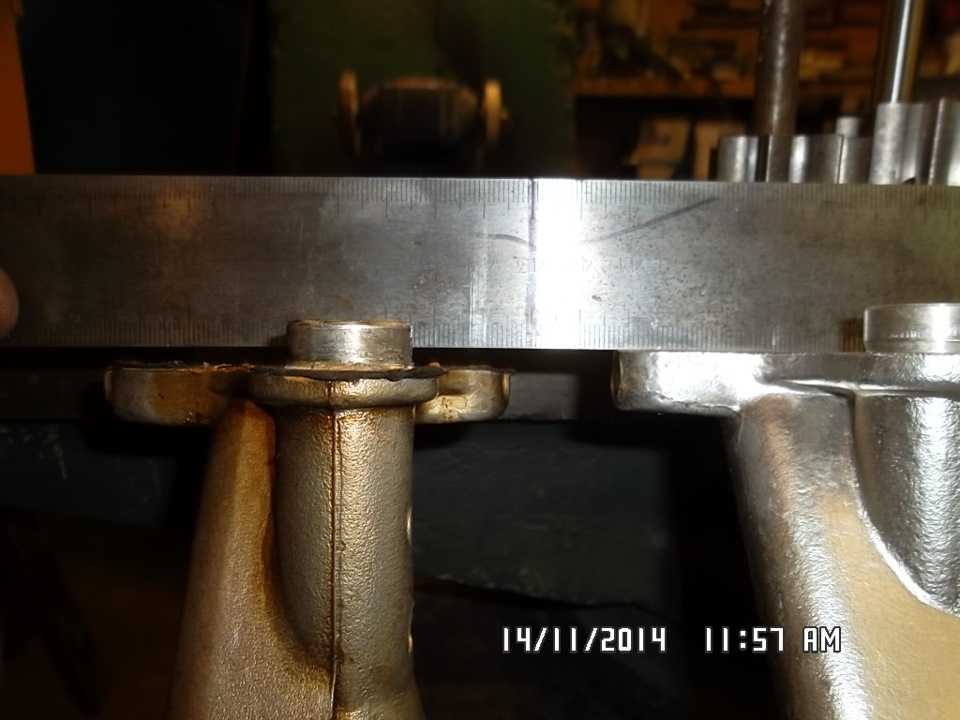

Плоскость ГБЦ отфрезеровали, для обеспечения необходимой степени сжатия. Клапана — серийного размера 37х31 мм, доработанные и облегченные.

Мягкие серийные пружины уступили место импортным жестким одинарным пружинам. Маслосъемные колпачки — Goetze. Верхние тарелки пружин — дюралевые, производства K-POWER, с роспуском пружин на 1.5 мм. Сухари клапанов — импортные (отечественные не выдерживают жестких пружин).

Серийные распредвалы ЗМЗ 406 имеют подъем клапана 8,70 мм, базовый диаметр кулачков 37 мм. Доработанную головку укомплектовали тюнинговыми распредвалами, с подъемом клапана 9,75 мм и фазой 275 градусов.

Дополнительно доработали впускной коллектор, увеличив диаметры каналов и прошлифовав их. Несколько фотографий доработанного впускного коллектора ЗМЗ 406:

Заказать доработку вашей ГБЦ ЗМЗ 406 вы всегда можете в мастерской K-POWER, обратившись по нашим координатам.

Статья написана: 30 марта 2011 г. Статья обновлена: 28 мая 2011 г. Автор статьи, фото-видео материалов: Квазар Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

• Мини трактор своими руками двигатель от мотоблока коробка ваз



• Заклинил гидрокомпенсатор нива шевроле



• Как вытащить пробки из коленвала ваз 2106



• Как прокачать гидрокомпенсаторы нива шевроле



• Как одеть шкив коленвала ваз

О модернизациях и усовершенствованиях в ходе производства ЗМЗ-405

Как уже было отмечено, в качестве основы для создания двигателя 3М3-4О5 (инжекторного) специалистами Заволжского моторного завода был использован 3М3-4О6 (карбюраторный). В процессе производства моторов 4О5-го семейства предприятием-изготовителем был разработан и внедрён целый ряд инновационных конструкторских решений. В частности, блок цилиндров 3М3-4О5 был облегчен на 1,З килограмма – поредством полного демонтажа системы холостого хода с головки блока цилиндров. Управление этими силовыми агрегатами производится при помощи электронных дросселей.

Данное решение позволяет отказаться от использования некоторых комплектующих, таких, как – дроссельные патрубки, регуляторы холостого хода, воздушные патрубки холостого хода, датчики положения заслонки дросселя.

Инженерами Заволжского предприятия была произведена работа по усовершенствованию термоизоляции двигателей 3М3-4О5. Для усиленной и стабильно надёжной герметичности блока цилиндров армированные прокладки головки блока цилиндров из однослойного без асбестового материала были заменены на двухслойные металлические.

Обновление материалов, с применением современных прогрессивных конструктивных элементов (в частности – пружинящих частей зигзагообразного типа), обеспечивает значительно лучшее уплотнение газовых стыков и каналов системы смазки, а также позволяет улучшить процесс охлаждения мотора.

Толщина прокладки новой конструкции снижена в З раза, относительно изначально применённой мягкой прокладки с металлической окантовкой. Она составляет всего О,5 миллиметра. Это позволяет свести к минимуму необходимость выполнения затягивания болтов, по сравнению с прежними деталями. Что, в свою очередь, предоставляет возможность для снижения деформаций цилиндров при усиленной эксплуатации двигателя.

В двигателях 405-го семейства, которые являются соответствующими экологическим стандартам Евро-З, для вспомогательных агрегатов применяется удлинённый приводной ремень и ролик самонатяжного типа. Расчётный срок службы данного ролика составляет 150 тысяч километров. В двигателях 405-го семейства в значительной степени снижен расход машинного масла и горючего. Данные двигатели характеризуются повышенной надёжностью и долговечностью в работе, превосходя по данным показателям классические советские моторы 3М3-4О6 прежних годов выпуска.

Немного об истории моторов ЗМЗ-405

На рынке ЗМЗ-405 дебютировал в 2000 году: этим мотором была оснащена новая «Волга» – ГАЗ-3111. Машина, на которую возлагали большие надежды, получилась чрезвычайно красивой, без сомнения харизматичной, но дорогой и неконкурентоспособной. Всего за три года мелкосерийного производства было сделано всего лишь около пятисот таких автомобилей представительского класса. До полноценного серийного выпуска эта интересная модель, к сожалению, так и не добралась.

Но четырёхцилиндровые рядные моторы ЗМЗ-405 пригодились ОАО «ГАЗ» для «ГАЗелей» и «Соболей» – действительно массовых, «народных» машин, спрос на которые всегда был стабильно высоким. 28 апреля 2004 года ЗМЗ-40522, сделанный для «ГАЗели», стал 13-миллионным двигателем марки ЗМЗ, выпущенным за всю историю предприятия. ЗМЗ-405 ставился на следующие модификации «ГАЗелей» и «Соболей»: ГА3-ЗЗО2, ГА3- 27О5, ГА3-27О57, ГА3-ЗЗО21, ГА3-З221З, ГА3-З221З7, ГА3-ЗЗО2З2, ГА3-2З10, ГА3- 2З1О7, ГА3-2217, ГА3-22177, ГА3-2752, ГА3-27527. Горьковский автозавод стал единственным потребителем двигателей ЗМЗ-405, оставаясь им вплоть до 2009 года.

«Несбывшаяся мечта» – новая «Волга» ГАЗ-3111, первая машина с двигателем ЗМЗ-405.

В это время сложилась, на первый взгляд, парадоксальная ситуация: ГАЗ отказался от моторов ЗМЗ и стал устанавливать на свои автомобили двигатели Ульяновского моторного завода. УАЗ же, наоборот, стал потребителем продукции Заволжского моторного завода, который, как известно, расположен в Нижегородской области. Дело в том, что Горьковский автозавод и УМЗ вошли в состав промышленной группы «ГАЗ», а УАЗ и ЗМЗ – в состав компании «Соллерс».

В сентябре 2009 года было подписано соглашение о проведении работ по адаптации модификации двигателя ЗМЗ-40524.10 к автомобилю Fiat Ducato. Данные работы были успешно проведены, и в марте 2010 года этому проекту было дано официальное начало. Но потом «Соллерс» перестал собирать «Фиат Дукато» в России, и это перспективное начинание заглохло.

Таким образом, в 2010-е годы без «ГАЗелей» семейство ЗМЗ-405 осталось не у дел. На УАЗы ставятся тоже заволжские двигатели, но другого семейства: ЗМЗ-409.

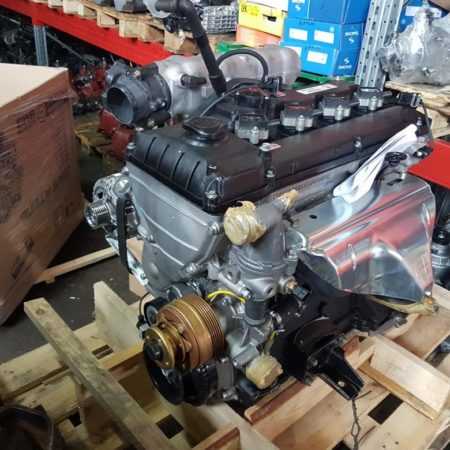

Конструкция двигателей ЗМЗ-405

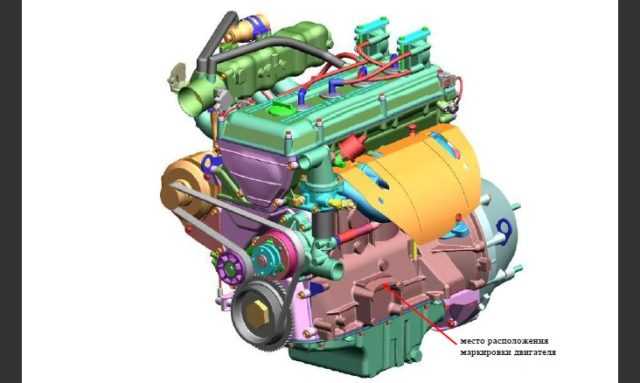

Любой двигатель из семейства 3М3-4О5 представляет собой четырёхтактный бензиновый инжекторный силовой агрегат с рядным расположением цилиндров и поршней. Процесс подачи топливно-воздушной смеси во впускные каналы цилиндров и её зажигание контролируется специальной электронной системой – блоком управления «Микас». Двигатель оборудован системой внешнего образования топливно-воздушной смеси.

Возвратно-поступательные движения поршней преобразуются в движения вращательное при посредстве одного общего на все поршни коленчатого вала. Два распределительных вала имеют верхнее расположение. Система охлаждения мотора – жидкостная, замкнутого типа, с принудительной циркуляцией охлаждающей жидкости.

Система смазки в 405-х двигателях – комбинированная, с автоматической регулировкой температуры машинного масла. Смазывающий материал подаётся к движуще-трущимся деталям мотора под давлением и путём разбрызгивания. Шестерёнчатого типа маслонасос смонтирован внутри масляного картера, прикреплён с прокладкой 2-мя болтами к блоку цилиндров и держателем – к крышке З-го коренного подшипника.

Привод распределительных валов – цепной, двухступенчатый. Первая ступень идёт от коленчатого на промежуточный вал, ступень вторая – от промежуточного вала на распределительные валы. Нижняя цепь ГРМ 3М3-4О5 в автомобилях «ГАЗель» и «Соболь» имеет 7О звеньев, а верхняя цепь – 9О звеньев. Звёздочки цепных передач выполнены из особо прочного чугуна (за исключением стальной ведущей звёздочки второй ступени, которая располагается на промежуточном вале).

На коленчатом вале находится ведущая звёздочка с 2З зубьями, на промежуточном вале – стоит ведомая звёздочка первой ступени с З8 зубьями и ведущая звёздочка второй ступени с 19-ю зубьями, а на распределительных валах размещены звёздочки с 2З зубьями. На торцевых сторонах звёздочки коленчатого вала, ведомой звёздочки промежуточного вала и звёздочек распределительных валов расположены метки установочные. Они служат для чёткой и верной установки фаз газового распределения в циклах работы двигателя.

Промежуточный вал 3М3-4О5 – стальной, двух-опорный, вращающийся во втулках, которые запрессованы в отверстия приливов блока цилиндров, с правой стороны. От перемещений относительно оси промежуточный вал сдерживается упорным фланцем, расположенным между торцом передней шейки вала и ступицей ведомой звёздочки и закреплённым 2-мя болтами на переднем торце блока цилиндров.

Натяжение цепей обеспечивается двумя гидронатяжителями, воздействующими на правые ветви в обеих цепях. При этом, для верхней цепи гидронатяжитель смонтирован в гнезде головки блока цилиндров, а для цепи нижней – в гнезде передней крышки. Гидронатяжители делаются из стали, выполняются в виде плунжерной пары, которая состоит из плунжера и корпуса.

Гидротолкатели в двигателях 3М3-4О5 монтируются на силовой агрегат в «заряженном» положении (когда плунжер сдерживается в корпусе кольцом стопорным). В рабочем положении гидротолкатель функционирует таким образом.
Под воздействием пружины и растущего давления масла, которое поступает из масломагистрали, плунжер начинает надавливать на рычаг натяжного устройства. Данный рычаг, поворачиваясь на своей оси, надавливает звёздочкой натяжного устройства на цепь и натягивает её, стабильно удерживая цепь в натянутом состоянии.

Для устранения биений рабочие ветви обеих цепей проходят сквозь пластиковые успокоители. Каждый из этих успокоителей закреплён посредством двух болтов к переднему торцу головки блока цилиндров.
