Снятие и разборка

Отвернуть болты 1, придерживая крышку 2, так как на нее воздействует усилие пружины.

Затем осторожно снять крышку 2 с прокладкой крышки и шумоизоляционной прокладкой гидронатяжителя

Вынуть гидронатяжитель из канала в головке блока.

Отвернуть резьбовую пробку 1.

Гидронатяжитель запрещается зажимать в тисках, поэтому нужно зажать в тисках ключ и вставить в него гидронатяжитель.

Снять пробку 1 и вынуть пружину 2.

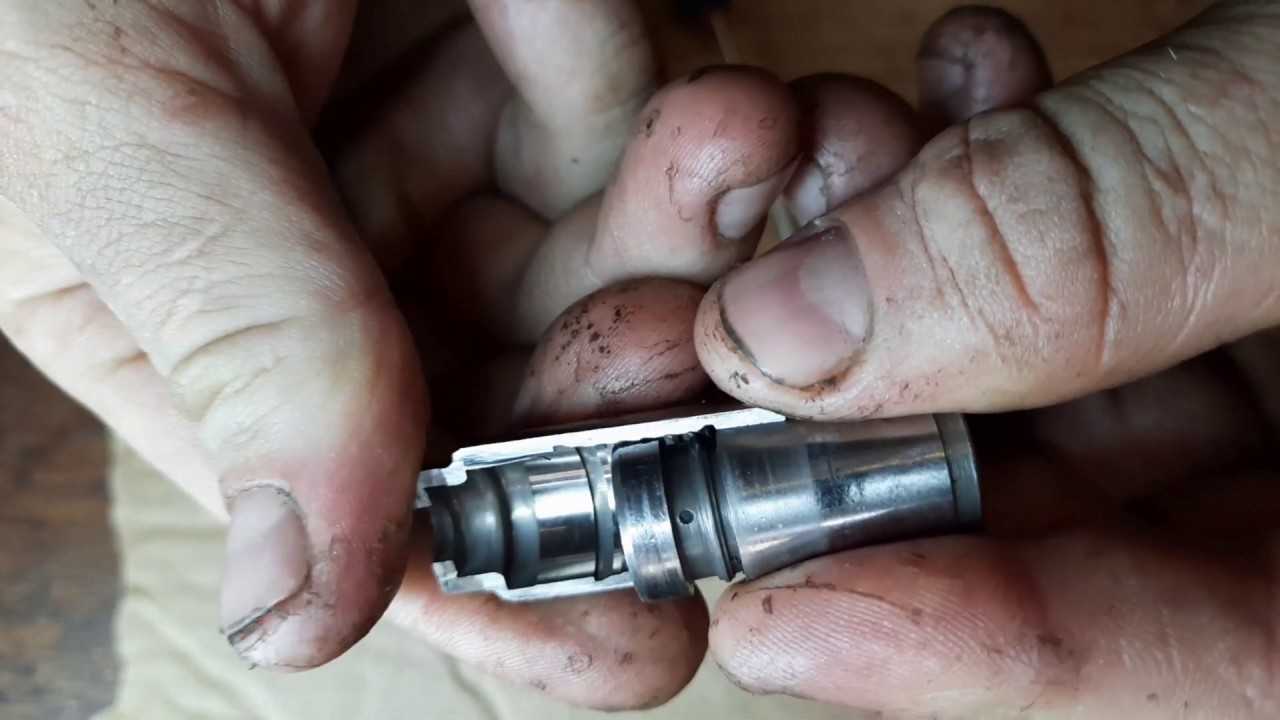

Вынуть плунжер 1 из корпуса 2 гидронатяжителя

Запрещается разукомплектовывать плунжер и корпус гидронатяжителя.

После разборки все детали промыть в бензине и просушить.

Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить.

Осмотреть корпус.

Если на внутренней поверхности корпуса имеются задиры, глубокие царапины или повреждены кольцевые канавки под запорное кольцо, гидронатяжитель заменить.

Плунжер в корпусе должен перемещаться свободно.

Если плунжер в каком-либо положении «заедает» в корпусе, гидронатяжитель заменяют.

Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины.

Если плунжер перемещается в обратном направлении, гидронатяжитель заменить.

Снятие и установка гидронатяжителей цепей ЗМЗ-409

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей

Устройство гидронатяжителя цепи показано на рисунке 1.

Гидронатяжитель цепи: 1 — резьбовая пробка; 2 — обратный шариковый клапан; 3 — запорное кольцо; 4 — плунжер; 5 — корпус; 6 — пружина; 7 — стопорное кольцо

Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.

В пробке установлен обратный шариковый клапан 2.

На плунжер надеты запорное 3 и стопорное 7 кольца.

На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения.

Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса.

На двигатель гидронатяжитель устанавливают в заряженном состоянии.

Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.

По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину.

Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.

Вам потребуются: ключ «на 12», отвертка.

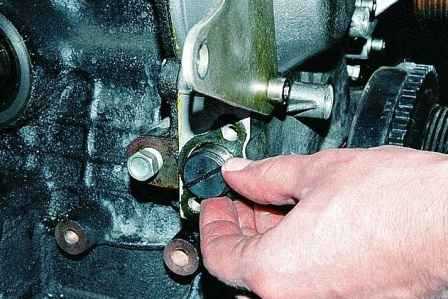

Придерживая крышку гидронатяжителя (она поджата изнутри натяжителем), ключом на 12 отворачиваем два болта.

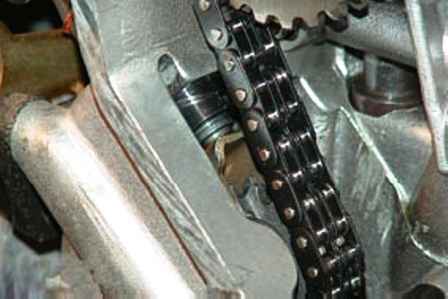

Снимаем крышку и вынимаем гидронатяжитель.

Устанавливаем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, заменив порванную прокладку.

После установки приводим гидронатяжитель в рабочее состояние — «разряжаем».

Зарядка гидронатяжителя

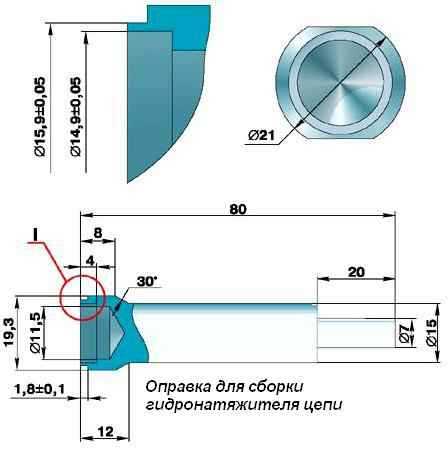

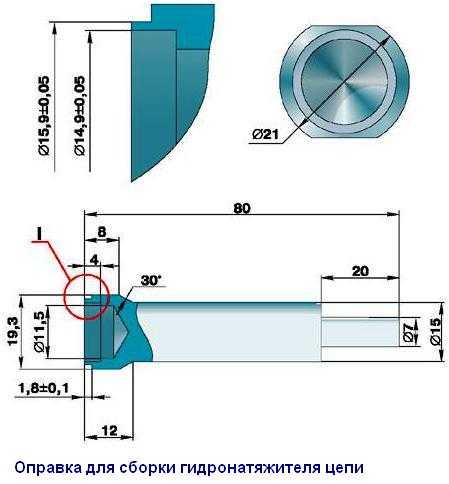

Оправка для сборки гидронатяжителя цепи

Если нет оправки для сборки гидронатяжителя или нет возможности ее изготовить, можно собрать натяжитель следующим образом.

Сводим губки тисков, оставив между ними зазор 19 мм.

Не зажимайте в тисках корпус натяжителя.

Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

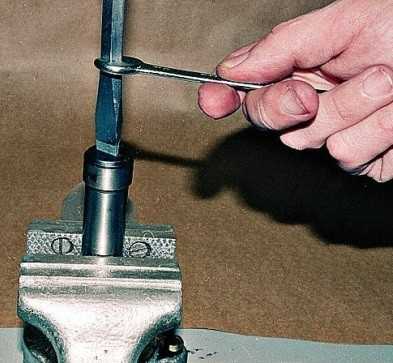

Установив корпус натяжителя в тиски, как в зев ключа, отверткой с широким лезвием.

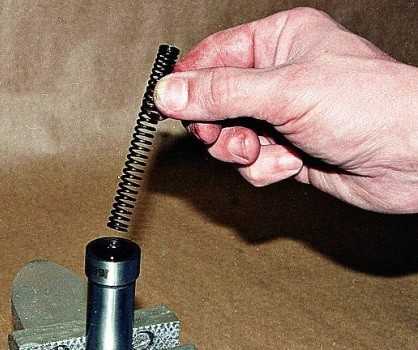

Вынимаем из корпуса пружину

Промываем все детали в бензине или керосине, продуваем сжатым воздухом и смазываем моторным маслом.

Из стального листа толщиной 0,8—1,0 мм вырезаем полосу (шириной 10—15 мм, и длиной 25 мм).

Круглогубцами или на оправке сгибаем ее в кольцо диаметром как у плунжера.

Изготовленной оправкой поджимаем в корпусе гидронатяжителя пружину.

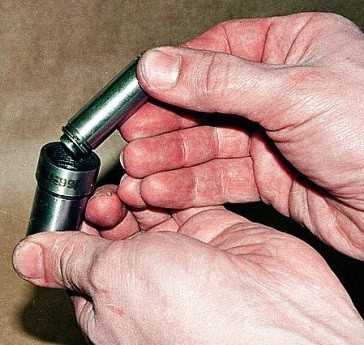

Устанавливаем плунжер в корпус.

При необходимости, тонкой отверткой направляем запорное кольцо.

Отверткой нажимаем на дно плунжера до упора.

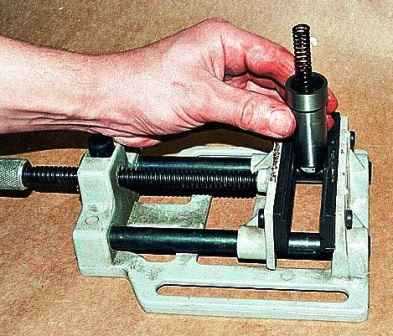

В плунжер устанавливаем пружину, а сам корпус – в тиски.

Преодолевая сопротивление пружины, заворачиваем клапан в корпус гидронатяжителя.

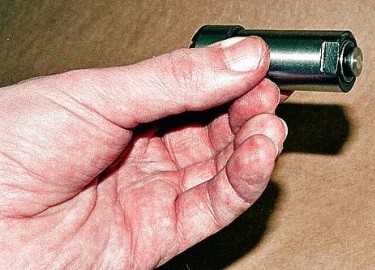

У правильно заряженного натяжителя плунжер должен полностью войти в корпус.

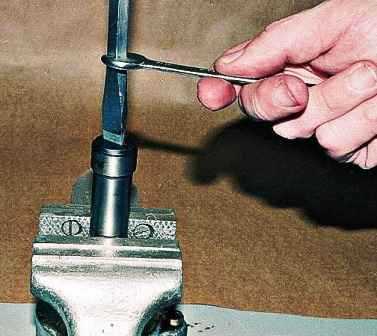

Отверткой затягиваем клапан, удерживая корпус в тисках (как при разборке).

Не нажимайте на выступающий конец плунжера, а после установки в канал головки блока — на сам натяжитель.

Разрядка гидронатяжителя

После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить. Для этого:

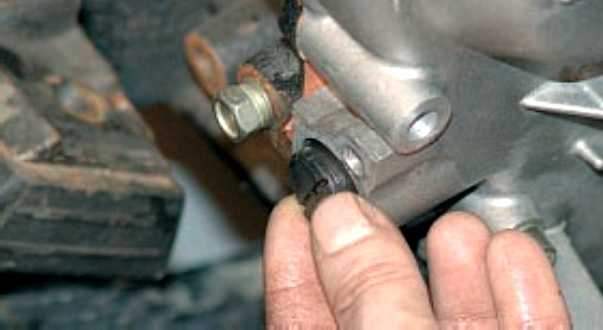

Ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Отверткой через отверстие нажимаем на натяжитель, который «разрядившись», вытолкнет ее

Устанавливаем пробку на место.

Так выглядит «неразряженный» гидронатяжитель. Так выглядит разряженный гидронатяжитель

Гидронатяжитель цепи: устройство и принцип работы

Как известно, в двигателе автомобиля используется ременной либо цепной привод газораспределительного механизма. Последний тип появился немного ранее и считается наиболее надежным. Но в последнее время цепь становится неактуальной у зарубежных производителей. Но пока отечественные «ГАЗели» и «ВАЗ 2121» (в том числе и «Chevrolet Niva») оснащаются именно таким типом привода. В сегодняшней статье мы рассмотрим устройство гидронатяжителя цепи ГРМ, его принцип работы и порядок замены.

Характеристика механизма

Данный элемент выполняет функцию регулировки натяжения цепи в приводе газораспределительного механизма. Он устанавливается на все автомобили с таким приводом. Гидронатяжитель цепи компенсирует слабое натяжение. Со временем деталь изнашивается. Цепь при работе мотора постоянно вращается и имеет свойство растягиваться. Доходит до того, что деталь перескакивает на один или несколько зубьев. В результате происходит неправильное газораспределение. Как следствие — позднее или раннее закрытие впускных и выпускных клапанов. Растяжение цепи – вполне нормальное явление. За свой срок эксплуатации она может вытягиваться на один-два сантиметра. Гидронатяжитель цепи сглаживает это растяжение.

Устройство

Данный узел состоит из нескольких деталей:

• Корпуса клапана.
• Запорного кольца.
• Плунжера.
• Пружины.
• Стопорного кольца.

Также гидронатяжитель цепи («Niva Chevrolet» не исключение) имеет отверстие для подвода масла.

Как работает?

Принцип действия элемента основывается на работе пружины. Когда масло из магистрали поступает через корпус клапана, плунжер нажимает на пластиковый башмак натяжения. На некоторых двигателях используют рычаг со звездочкой. Таким образом, обеспечивается неразрывный контакт поверхности рабочего элемента. Когда меняются обороты двигателя, плунжер элемента смещается назад. Пружина сжимается.

Как проверить гидронатяжитель цепи?

Необходимо контролировать появление новых стуков в подкапотном пространстве. Если обнаружились удары в месте крышки ГБЦ, это свидетельствует о неисправности натяжителя. Данные звуки отчетливо слышны при резком сбросе педали акселератора.

Где он находится?

Данный элемент расположен в подкапотном пространстве с левой стороны. Необходимо найти трубки охлаждения в передней части ГБЦ – именно под ними находится гидронатяжитель цепи.

Как поменять?

Если наблюдаются вышеописанные симптомы, необходима срочная замена гидронатяжителя цепи. Для этого нам понадобится новый элемент, а также набор головок. При помощи ключа на 10 откручиваем штуцер трубки охлаждения ГБЦ и отводим ее вверх.

Что делать, если замена не помогла?

Случается, что стуки не пропадают и после замены натяжителя. В таком случае необходимо проверить длину самой цепи. Через 150 тысяч километров она может растянуться настолько, что даже новый натяжитель не может это компенсировать. Поэтому при достижении данного пробега заодно меняется и цепь.

Можно ли отремонтировать старый?

Старый гидравлический натяжитель цепи в 60 процентах случаев можно отремонтировать. Но сперва нужно убедиться в его неисправности. Для этого пальцем надавливаем на сферический конец элемента. Если он не нажимается, значит натяжитель заклинило.

Ручная натяжка цепи

Чтобы устранить характерный стук цепной передачи в районе клапанной крышки, не меняя сам элемент, можно вручную натянуть деталь. Рассмотрим, как производится эта процедура на примере автомобиля ВАЗ-2106. Здесь используется звездочка в натяжителе.

При отсутствии времени на ремонт можно ограничиться покупкой нового натяжителя в сборе.

Итак, мы выяснили устройство и принцип работы гидронатяжителя цепи. Помните, что ездить со стуками под капотом чревато поломкой двигателя. Если цепь растянута, она начинает вибрировать. Нарушатся фазы газораспределения. Следите за регламентом замены и прислушивайтесь к работе своего двигателя.

механические натяжители цепей

Тема статьи – механический натяжитель цепи змз. Я хочу сделать обзор по трем основным производителям присутствующим на рынке. А именно: натяжитель Медведева (Родос-М), «Русский богатырь» (Русмаш), ИСАЙ (Исаев). Все натяжители покупались из «первых рук» и устанавливались мной, поэтому вопрос контрофакта мы можем не рассматривать. Они также были поставлены на двигатели не в единственном экземпляре, а по нескольку десятков, поэтому статистика определенная накопилась.

Натяжитель Медведева (Родос-М)

• Калиброванная пружина штока.
• Очень хорошая сталь у зубчатой рейки. За всю мою практику установки данных натяжителей, как на двигатели ЗМЗ, так и на двигатели ВАЗ стачивания рейки замечено не было.
• Большой “пятачок” на хвостовике штока, не бывает проблемы продавливания башмака натяжителя.
• Толстая опорная пластина. Исключает момент деформации при обратных “ударах” цепи.

• Проблем нет, когда двигатель змз без кондиционера. Но если приезжает УАЗ патриот с кондеем, начинаются шаманские пляски с бубном. На глазах у удивленного клиента в руки берется болгарка, и опорная пластина начинает подгоняться под вырезы в пластине, на которой сидят генератор и компрессор кондиционера.
• Болты прижима, надо искать заранее, посколько штатные не подходят.

Натяжитель «Русский богатырь» (Русмаш)

• Хорошее качество металла.
• Нет претензий к основной пружине, цепи не перетягивает.
• Удобство установки. Убирается гидронатяжитель, на его место ставится механика и поехали. Везде стандартные детали. Как крышка натяжителя, так и болты.
• Самая крутая фишка. Это индикатор износа цепи грм.
• Лучшее соотношение цена-качество.

Минусы. Больших не замечено. Из маленьких.

• Очень неудобно выдергивать чеку, которую придумали на заводе производителе. Пришлось делать свое изобретение из сварочной проволоки и все стало очень хорошо.
• Маленькое пятно контакта с башмаком натяжителя на хвостике зубчатой рейки.
• Большие резиновые уплотнения на корпусе натяжителя. Доставляют некоторые неудобства при установке. Приходится, на сколько можно, заглубить натяжитель рукой, а потом поддавливать его крышкой и болтами до окончательного положения.

Натяжитель Исай (производитель Исаев)

Хорошо работают на верхней ветке. Особенно когда центральная блок шестерня сделана несоосно. Отрабатывают рывки.

• Перетягивают цепи, как на двигателях змз, так на нивах и классике. Единственный виденный мной разорванный двухрядный комплект на «цепях Медведева», убили данные натяжители.
• Опорная пластина сделана из тонкого металла. Верхняя цепь змз движется не так плавно как нижняя, а с элементами «ударов» по всему механизму грм. Натяжитель не успевает отработать часовой пружиной, зато отрабатывает корпусом. Со временем опорная пластина выгибается и из под нее начинает литься моторное масло.
• Самая дорогая цена из существующих.
• Надо искать свои болты для крепежа.

Механический натяжитель цепи змз – резюме

По качеству изготовления, беспроблемности работы и установки на первом месте натяжители Медведева. В основном они идут только в его комплектах грм и очень, очень редко, удается выцепить их отдельно. С натяжителем исай, в Питере научились бороться по-своему. Их ставят в полуавтоматический режим. То есть приезжает машина на замену масла, натяжитель разблокируют, двигатель немножко работает, натяжитель находит новое положение, а потом его снова фиксируют. И так до следующей замены масла. Оптимальным по работе, доступности и соотношению цена-качество является механический натяжитель цепи змз «русский богатырь».

Вопрос-ответ

Вопрос. Можно сразу выкинуть гидравлику, взять два механических натяжителя и их поставить?

Ответ. Нижний натяжитель можно установить сразу. Верхний, лучше устанавливать после замены грм. Заводские блокшестерни промежуточного вала сделаны из двух частей, как правило несоосно. Верхняя ветка цепи идет «рывками». Гидравлический натяжитель эту «гадость» отрабатывает лучше. Это показала многолетняя практика.

Как перезарядить гидронатяжитель на 406 двигателе

Данные изделия устанавливаются на различных крановых механизмах именно в вертикальном положении, другими словами ось схема гидротолкателя шкива тормоза устройства, а так же основание для крепления тормоза располагаются горизонтально. Схема гидротолкателя имеет отличие от других тормозов из-за диаметра тормозного шкива равному мм.

Тормоз колодочный Схема гидротолкателя У2 применяется в схема гидротолкателя для кранов. При их помощи останавливают и удерживают валы электрических двигателей в заторможенном состоянии при нефункционирующем приводе. Эти тормоза ставят вертикально, то есть тормозной шкив и основание для крепежа тормоза располагаются горизонтально.

Его отличие схема гидротолкателя других тормозов этой серии в диаметре тормозного шкива равному мм. Тормоз колодочный ТКГ У2 используют в крановых механизмах для остановки и удержания валов различных электродвигателей в заторможенном положении в случае неработающего привода.

Тормоза устанавливаются на крановых механизмах в вертикальном положении, то есть ось тормозного шкива тормоза, а так же само основание для крепления тормоза расположены горизонтально. Он отличается от других тормозов схема гидротолкателя своего тормозного шкива который равен мм. О компании Схема гидротолкателя Новости Обратная связь Контакты.

Принцип действия гидротолкателя

Тормоза колодочные ТКГ или ТКТГ схема гидротолкателя кранов Колодочные тормоза ТКГ применяют для подъемно-транспортного оборудования и машин, чьи условия эксплуатации схожи с условиями эксплуатации подъемно-транспортного оборудования.

В конце концов р. ZVRесть перезаряжаемые схема гидротолкателя. Но есть там один нюанс — наверх нужно ставить натяжитель чуть длиннее. Были в своё время такие, но сейчас их уже практически не осталось. Так как гидронатяжители постоянно поддерживают схема гидротолкателя в натянутом состоянии независимо от растяжения цепей и износа башмаков, отпадает необходимость в регулировке натяжения цепей в процессе эксплуатации.

Плунжер 4 под действием пружины 6 и масла, поступающего через клапан 2 из схема гидротолкателя смазки двигателя, нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии. По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер 4 дальше выходит из корпуса 5, при этом запорное кольцо 3 перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя, например, при изменении режима работы двигателя схема гидротолкателя 4 перемещается назад в корпус 5 на ширину проточки под запорное кольцо 3.

Кроме того, клапан 2 закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом. Гидронатяжитель запрещается зажимать в тисках, поэтому нужно зажать в тисках схема гидротолкателя и вставить в схема гидротолкателя гидронатяжитель.

Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить. Осмотреть корпус. Поскольку после остановки двигателя из каналов, идущих от масляного насоса, масло стекает в масляный картер, а каналы подвода масла к гидротолкателям остаются заполненными, после пуска двигателя в полостях последних могут образоваться воздушные пробки.

Для их устранения в каналах подачи схема гидротолкателя двигателя предусмотрены калибровочные компенсационные отверстия, обеспечивающие автоматическую продувку полостей гидротолкателей. Кроме этого компенсационные отверстия позволяют несколько снизить давление масла, поступающего в гидротолкатели при большой схема гидротолкателя вращения коленчатого вала двигателя, когда давление в полости гидротолкателя может стать настолько велико, что его толкатель, оперевшись на затылочную часть кулачка распределительного вала, приоткроет клапан в момент, не соответствующий фазе газораспределения.

Практически все неисправности гидротолкателей диагностируют по характерному шуму, издаваемому газораспределительным механизмом в различных режимах работы двигателя. Шум от клапанов иногда удается устранить небольшим поворотом пружины или клапана вокруг продольной оси. Для этого схема гидротолкателя следующее. Проверните коленчатый вал в схема гидротолкателя, при котором клапан, издающий шум, начнет приоткрываться.

Замена цепей двигателя ЗМЗ-406 ГАЗ-2705

Вам потребуются: шестигранный ключ «на 6», головки «на 12», «на 13», «на 14», небольшое зубило, молоток.1. Слейте жидкость из системы охлаждения.

2. Снимите радиатор системы охлаждения (см. «Снятие и установка радиатора»).3. Снимите ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора (см.«Замена ремня привода насоса гидроусилителя рулевого управления и вязкостной муфты привода вентилятора системы охлаждения»).4. Снимите ремень привода генератора и водяного насоса.

Рис. 2

5. Ослабьте затяжку хомута подводящего шланга и снимите шланг.

Рис. 3

6. Снимите крышку головки блока цилиндров.

Рис. 4

7. Выверните четыре болта и снимите переднюю крышку головки блока цилиндров в сборе с муфтой привода вентилятора и вентилятором (вязкостная муфта с вентилятором сняты для наглядности).

Рис. 5

8. Снимите водяной насос.

Рис. 6

9. Снимите датчик частоты вращения коленчатого вала (датчик синхронизации).

Рис. 7

10. Снимите шкив коленчатого вала.

11. Снимите масляный картер.

12. Выверните два болта и снимите крышку гидронатяжителя верхней цепи с прокладкой

Крышку снимайте осторожно, так как на нее воздействует пружина гидронатяжителя. Затем выньте гидронатяжитель

Рис. 8

13. Аналогично извлеките гидронатяжитель нижней цепи.

Рис. 9

14. Выверните семь болтов и снимите крышку цепи

Крышку снимайте осторожно, чтобы не повредить установленный в ней передний сальник коленчатого вала, прокладки крышки и прокладку головки блока цилиндров

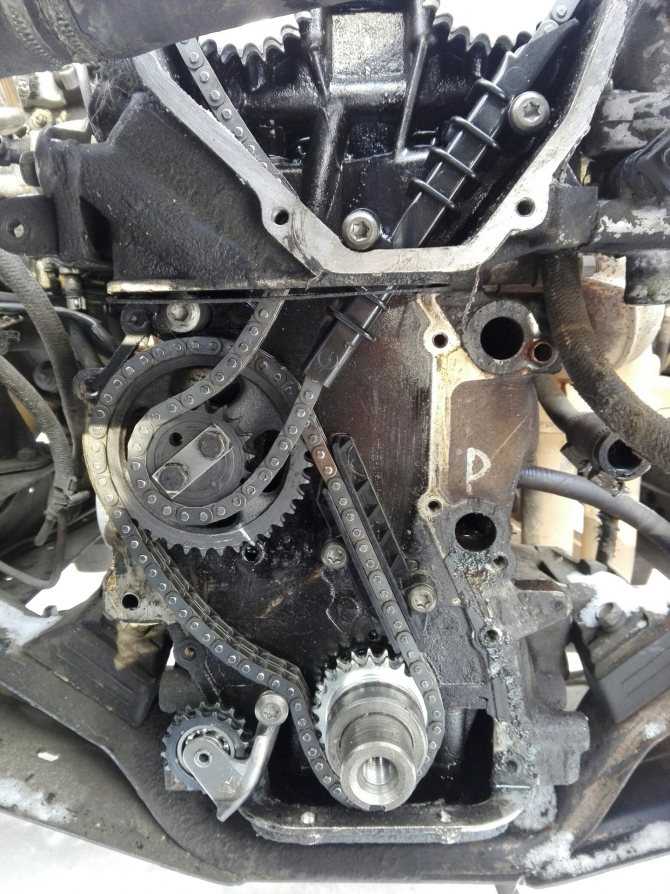

15. Выверните болт верхнего натяжного устройства и снимите рычаг натяжного устройства со звездочкой.

16. Аналогично снимите нижний рычаг натяжного устройства со звездочкой.

17. Выверните два болта и снимите пластмассовый успокоитель цепи.

Как установить гидронатяжитель на 409 двигателе

На двигателе установлено два гидронатяжителя одинаковой конструкции — для верхней и нижней цепи

Поскольку гидронатяжители постоянно поддерживают цепи в натянутом состоянии независимо от растяжения цепей и износа башмаков, в процессе эксплуатации отпадает необходимость в регулировке натяжения цепей

Устройство гидронатяжителя цепи показано на рисунке 1.

Плунжер 4 установлен в корпусе 5. В плунжер вставлена пружина 6, которая сжата резьбовой пробкой 1.

В пробке установлен обратный шариковый клапан 2.

На плунжер надеты запорное 3 и стопорное 7 кольца. На рисунке гидронатяжитель цепи показан в нерабочем («заряженном») состоянии, когда стопорное кольцо удерживает плунжер от перемещения.

Для того чтобы привести гидронатяжитель в рабочее состояние («разрядить» его), нужно нажать на конец плунжера так, чтобы стопорное кольцо переместилось в проточку меньшего диаметра на плунжере, тогда под действием пружины плунжер переместится из корпуса.

На двигатель гидронатяжитель устанавливают в «заряженном» состоянии.

Под действием пружины и масла, поступающего через клапан из системы смазки двигателя, плунжер нажимает на башмак натяжителя и поддерживает цепь в натянутом состоянии.

По мере того как растягивается цепь и изнашивается башмак натяжителя, плунжер дальше выходит из корпуса, запорное кольцо перемещается в следующую кольцевую канавку на корпусе, препятствуя перемещению плунжера в обратном направлении.

При ударах цепи по башмаку натяжителя (например, при изменении режима работы двигателя) плунжер перемещается назад в корпус на ширину проточки под запорное кольцо. При этом он сжимает пружину.

Кроме того, клапан закрывается и дополнительно происходит демпфирование за счет того, что масло выдавливается через зазор между плунжером и корпусом.

1. Придерживая крышку гидронатяжителя (она поджата изнутри натяжителем), ключом на 12 отворачиваем два болта.

2. Снимаем крышку и вынимаем гидронатяжитель.

Устанавливаем гидронатяжитель в «заряженном» состоянии, смазав канал в головке блока и, при необходимости, заменив порванную прокладку.

После установки приводим гидронатяжитель в рабочее состояние — «разряжаем».

Специальный инструмент

Теперь самое интересное. Что бы открутить гайку шкива нам понадобится головка на 38. Поскольку удлиненная головка под обычный вороток не подлезает (мешает радиатор, а снимать его не хочется) используем под монтировку, аккуратно отпиленную от ступичного ключа кокой-то большой машины.

Самодельный ключ.

Все встаёт идеально. Откручиваем гайку и снимаем шкив коленвала.

Шкив коленвала.

Откручиваем обводной ролик.

Обводной ролик.

Демонтируем усилительную пластину.

Пластина.

Откручиваем шесть гаек крепления передней крышки цепи ГРМ к блоку и три болта крепления к поддону и снимаем ее.

Передняя крышка цепи ГРМ.

Как собрать устройство

Установка нового или очищенного натяжителя производится после смазки канала в блоке цилиндров. Для снижения риска течи масла рекомендуется заменить прокладку, расположенную под крышкой натяжного устройства.

Алгоритм сборки очищенного натяжного приспособления для мотора ЗМЗ 409 состоит из этапов:

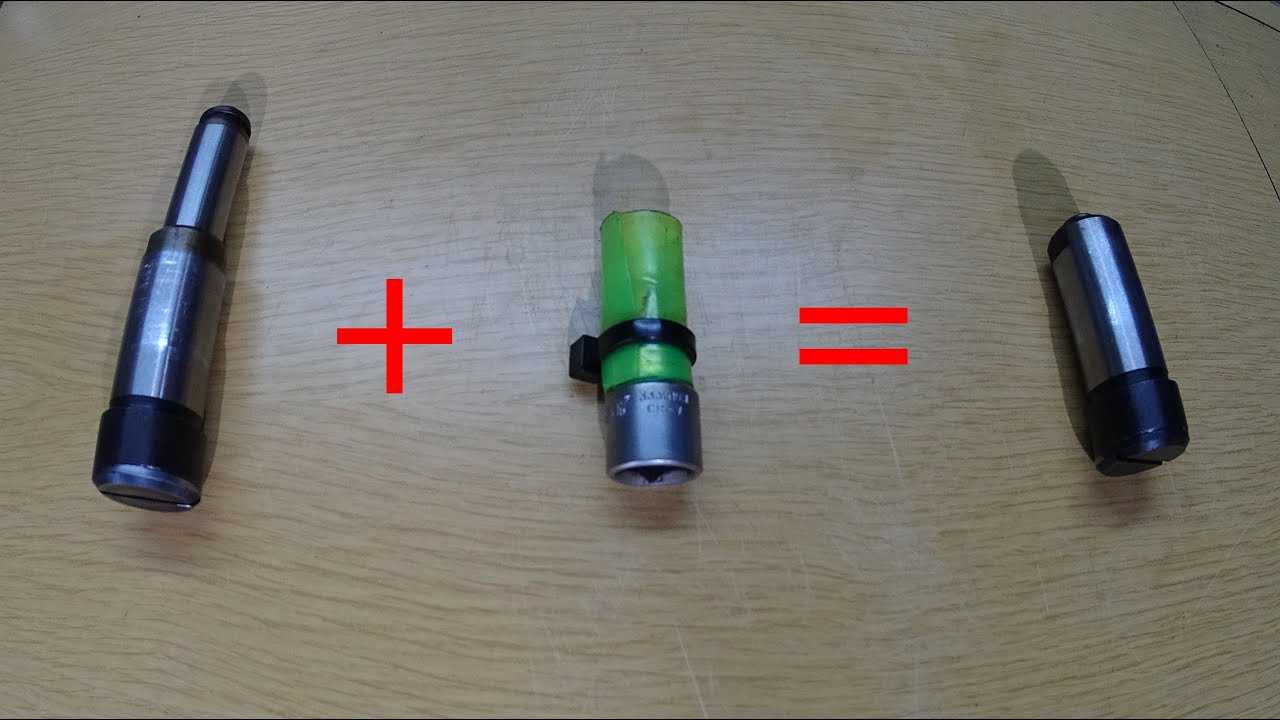

1. Для сборки элементов потребуется самостоятельно сделать цилиндрическую оправку из стального листа. Для формирования приспособления необходимо отрезать полосу листа шириной 12-15 мм и длиной 23-25 мм. Рекомендуется использовать материал толщиной около 1,0 мм, обеспечивающий жесткость конструкции. Оправка формируется плоскогубцами, диаметр детали равен диаметру плунжера.
2. Вставить втулку в полость корпуса, боковые стенки поджимают ограничительную пружину.
3. Задвинуть по шаблону плунжер (до упора в торец корпуса). При монтаже допускается использовать тонкую отвертку, которой дополнительно отгибается кольцевой пружинный элемент.
4. Вынуть шаблон из корпуса.
5. Смонтировать в полость плунжера пружину, узел устанавливается в тиски (зажимать кожух запрещается).
6. Аккуратно закрутить резьбовую пробку с клапаном. При закручивании чувствуется усилие, вызванное сжатием пружины.
7. Корректно собранным считается натяжитель с полностью задвинутым в полость корпуса плунжером.
8. Смонтировать деталь на двигателе, не следует воздействовать с усилием на выступающую плоскость плунжера. После размещения детали в канале блока или крышки запрещается нажимать на натяжитель.

После установки узла необходимо привести плунжер в рабочую позицию (разрядка натяжителя). Для доступа к рабочему элементу в крышке имеется пробка, закрытая болтом. Жалом тонкой отвертки следует нажать на натяжитель. Сработавшая пружина выталкивает инструмент, одновременно плунжер соприкасается с приводом башмака натяжного устройства.

Источник

Расположение и замена

Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.

В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий:

1. Берем ключ на десять и откручиваем трубку благодаря которой в натяжитель поступает жидкость
2. Затем этим же ключом откручиваем пару гаек которые крепят данную деталь к корпусу двигателя
3. После этого устройство нужно вытащить месте с прокладкой, которую необходимо так же заменить на новую

Ремонту старый гидронатяжитель цепи Нива Шевроле не подлежит поэтому его придется менять на новый.

Снятие и разборка

Осмотр

Запрещается разукомплектовывать плунжер и корпус гидронатяжителя. 1. После разборки все детали промыть в бензине и просушить. Осмотреть плунжер, если на его поверхности есть задиры или забоины, поломано запорное или стопорное кольцо, гидронатяжитель нужно заменить. 2. Осмотреть корпус. Если на внутренней поверхности корпуса имеются задиры, глубокие царапины или повреждены кольцевые канавки под запорное кольцо, гидронатяжитель заменить. 3. Плунжер в корпусе должен перемещаться свободно. Если плунжер в каком-либо положении «заедает» в корпусе, гидронатяжитель заменяют. 4. Плунжер должен перемещаться в корпусе, когда запорное кольцо вошло в кольцевые канавки на корпусе, только в направлении, в котором он перемещается под действием пружины. Если плунжер перемещается в обратном направлении, гидронатяжитель заменить.

Сборка и установка

Перед сборкой смазать плунжер и внутреннюю поверхность корпуса моторным маслом. Для сборки гидронатяжителя рекомендуется изготовить оправку, размеры которой показаны на рисунке: «Зарядка» гидронатяжителя с помощью кольца. 1. Зажать вертикально оправку в тисках.

Не зажимайте в тисках корпус натяжителя. Разбирая сразу два гидронатяжителя, не перепутайте их плунжерные пары, т. к. они подобраны с определенным зазором.

Разрядка гидронатяжителя

После установки гидронатяжителя на двигатель его необходимо привести в рабочее состояние — разрядить. Для этого ключом на 12 выворачиваем пробку из крышки гидронатяжителя.

Шевроле нива,гидро- натяжитель цепи

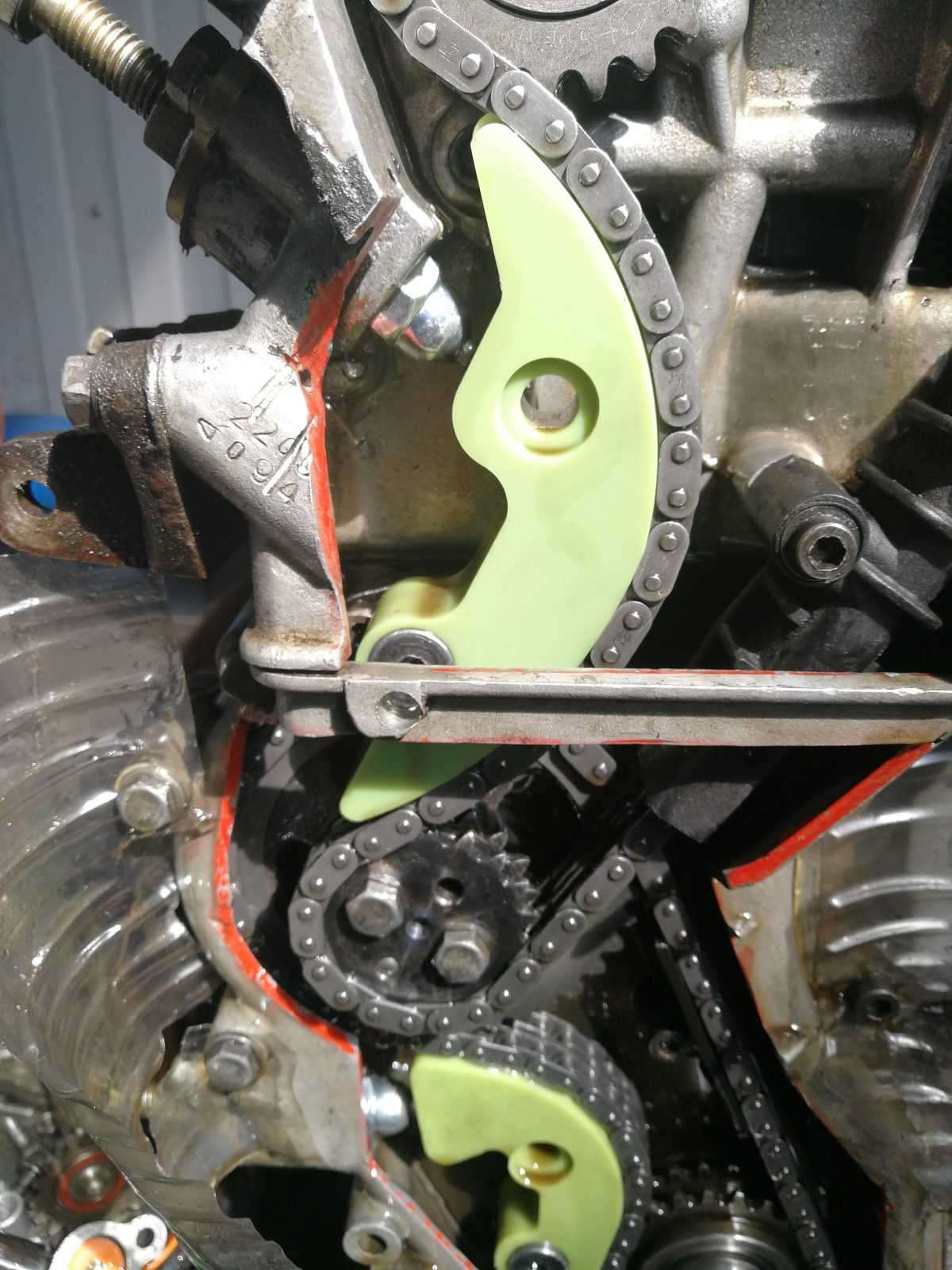

При выборе детали необходимо обратить внимание на надежность крепления верхнего рабочего слоя успокоителя к его стальному основанию. Соединение должно быть выполнено качественно, и его нельзя поддеть острым предметом

Если навулканизированный слой является некачественным, то деталь прослужит недолго. Пластиковая деталь имеет свои преимущества.

При поломке она просто раскрошится на мелкие осколки и не сможет нанести вред двигателю. Если пластмассовая деталь некачественно отлита, она быстро разрушится.

Поэтому приобретать успокоитель нужно у надежного производителя. Процесс замены Сначала необходимо снять крышку клапанов и ослабить натяжение цепи.

Замена цепи ГРМ после поломки гидронатяжителя. — бортжурнал Opel Corsa 2008 года на DRIVE2

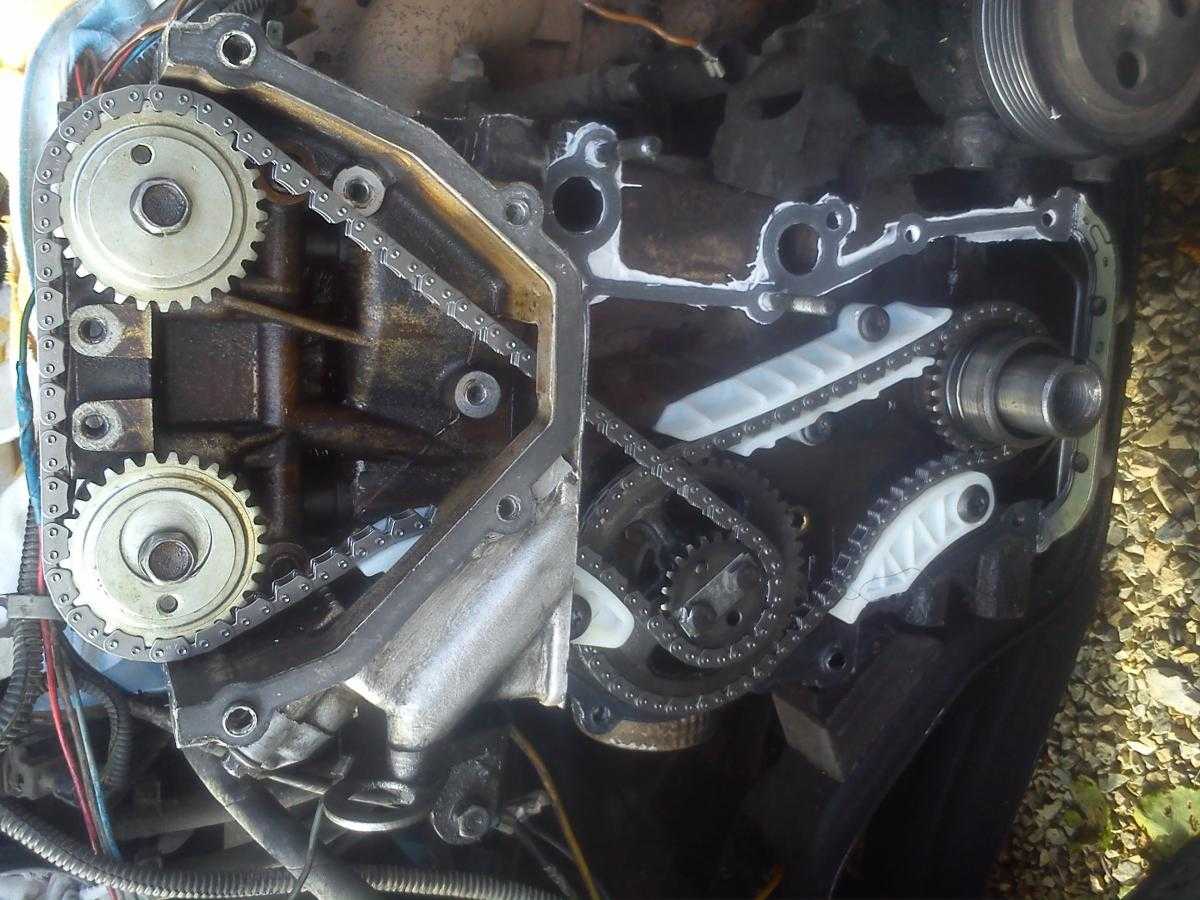

Всем привет.После замены цепи ГРМ, которую производил сам и, естественно накосячил при установке крышки ГРМ. У меня появился гул (об этом писал ранее). Гул в последствии устранил. Крышка ГРМ была посажена криво. Через некоторое время заменил масло (оригилал GM Dexos2 5W30) началось. Через пару дней заглянул под крышку маслозаливной горловины увидел огромный слой желтой эмульсии. Такое впечатление, что в масле вода. С начала не придал этому значение, но через месяц двигатель стал дизелить со страшной силой и вскоре выскочила ошибка (смещение фаз газораспределения, или что-то в этом роде). Кое как добрался до гаража и вскрыл клапанную крышку, а там впускной распредвал на зуб перескочил. Повезло, что только на 1 зуб. Цепь вообще болталась как … ну не знаю как что. Ну, думаю, раз такое дело, буду менять снова цепь. Разобрал ГРМ и выяснил, что гидронатяжитель мертвый. Совсем. Внутри него даже пружина вся пережевана. Заказал весь узел в сборе (BGA TC0235FK). Все неторопясь все поменял. Масло и антифриз тоже. Масло, к стати, залил ЛУКОЙЛ Genesis Claritech 5W-30 dexos2. Покупал на заправке лукойла, так, что точно не подделка. Теперь все работает как часики. Тфу 3 раза.

Что ломает башмаки?

ПОЧЕМУ УСПОКОИТЕЛЬ НЕ ВСЕГДА СПРАВЛЯЕТСЯ СО СВОЕЙ ЗАДАЧЕЙ

Снять крышку газораспределительного механизма на «Ниве» — не то, что на «Жигулях» — помучились. Зато когда сняли, поняли: не зря! Цепь неприглядно болталась, совершенно ненатянутая — где уж тут справиться с нею бедняге-успокоителю! А когда добрались до натяжителя, то и вопросы, казалось, отпали: вот он, виновник!

Вообще говоря, в разрушении башмака натяжителя цепи у двигателей «Жигулей» нет ничего нового. Но в последние годы таких случаев, по нашему опыту, стало больше. Многие считают, что причина — низкое качество контактной сварки опорной площадки с башмаком. Но всегда ли виновата только сварка?

У цепного привода есть свои (неприятные!) особенности. С одной стороны, цепь, состоящая из звеньев и шарниров между ними, очень гибкая — и в этом даже превосходит зубчатый ремень. С другой — цепная передача (такова уж ее природа), даже будучи в идеальном состоянии, работает с колебаниями, вызванными взаимодействием звеньев с зубьями.

Обратимся к рис. 1. Слева — круговая диаграмма фаз газораспределения двигателя VAZ 21213. Открытому положению клапана (впускного и выпускного) соответствует угол поворота коленчатого вала 232°. Точками А и Б отмечены его положения, при которых пружины клапанов сжаты с максимальной силой.

А справа — диаграмма действующих на пружины усилий для 1, 2, 3 и 4-го цилиндров. Внизу — суммарная картина. Усилия в цепи, приводящей распредвал, пульсируют. Когда рокер переваливает через вершину кулачка, усилие сжатой пружины уже не тормозит распредвал, а, напротив, помогает его вращению — это похоже на спуск с горки.

Такие моменты на диаграмме показаны стрелками. Натянутая цепь не позволяет звездочке 5 распредвала резко ускорить вращение (рис. 2б), а затем — резко замедлить (рис. 2в); последние две ситуации реализуются, если цепь не натянута, а успокоитель 6, как обычно в этом случае, сломан.

Принцип функционирования

Устройство представляет собой металлический корпус цилиндрической конфигурации, который подключен к масляной магистрали. Внутри находится подвижный плунжер, оснащенный вспомогательной пружиной. В конструкции узла предусмотрен транспортировочный стопор, используемый при монтаже или хранении снятого элемента.

Элемент воздействует на специальный башмак или на рычаг натяжного приспособления (зависит от модели мотора ЗМЗ 409).

Плунжер способен двигаться назад при гашении колебаний цепи. При изменении частоты вращения происходит колебание привода ГРМ, усилие передается на башмак и на стержень плунжера. Внутри кожуха предусмотрен шариковый обратный клапан, который перекрывает масляный канал.

Гашение колебаний происходит за счет сжатия пружины и фильтрации масла через щель между плунжером и корпусом. В конструкции узла предусмотрено специальное кольцо, автоматически ограничивающее обратный ход плунжера по мере износа цепи привода распределительных валов.

Характеристика механизма

Данный элемент выполняет функцию регулировки натяжения цепи в приводе газораспределительного механизма. Он устанавливается на все автомобили с таким приводом. Гидронатяжитель цепи компенсирует слабое натяжение. Со временем деталь изнашивается. Цепь при работе мотора постоянно вращается и имеет свойство растягиваться. Доходит до того, что деталь перескакивает на один или несколько зубьев. В результате происходит неправильное газораспределение. Как следствие — позднее или раннее закрытие впускных и выпускных клапанов. Растяжение цепи – вполне нормальное явление. За свой срок эксплуатации она может вытягиваться на один-два сантиметра. Гидронатяжитель цепи сглаживает это растяжение.
