Задиры и «проворот» вкладышей в двигателе корейских авто. kia (optima, spotgage, soul), hyundai (creta, tucson, sonata). мое расследование

Список моделей авто, в которых устанавливался

У производителя мотор G4NA считается послерестайлинговой версией для линейного ряда автомобилей Kia:

• Cerato – Spectra в США, К3 в Южной Корее, хетчбэк и седан;
• Sportage – кроссовер 2 поколения, передний и полный привод;
• Soul – мини SUV, универсал, переднеприводный с огромным багажником;
• Cerato Koup – купе с высоким клиренсом;
• Magentis/Optima/Lotze – универсал и седан, 2 и 3 поколение.

А также моделей машин Hyundai:

• Tucson/ix35 – корейский кроссовер с названием в честь американского города;
• Sonata/i40 – универсал, седан, АКПП и МКПП;
• Creta/ix25/Cantus – мини кроссовер, только с АКПП;
• Elantra/i30 – 3 и 4 поколение, хетчбэк С-сегмента.

Kia Cerato Koup

Сервисные данные и спецификация

Прокладочный герметик

Местоположение	Продукт
Поверхность сопряжения крышки цепи привода ГРМ	Threebond 1217H или аналог
Передняя часть поверхности сопряжения между держателем распределительного вала и головкой блока цилиндров
Передняя часть поверхности сопряжения между блоком цилиндров и головкой
Верхняя часть поверхности сопряжения между крышкой цепи привода ГРМ и держателем распределительного вала
Передняя верхняя часть блока цилиндров
Передняя верхняя часть прокладки головки блока цилиндров
Нижняя часть держателя распределительного вала
Нижняя верхняя часть блока цилиндров
Поверхность сопряжения масляного поддона
Поверхность сопряжения реле давления	THREEBOND 2403

Моменты затяжки резьбовых соединений

Резьбовое соединение	Момент затяжки, Н·м
Болт крепления монтажного кронштейна двигателя к кузову	63.7 — 83.4
Гайка крепления монтажного кронштейна двигателя к кузову	63.7 — 83.4
Гайка крепления опорного монтажного кронштейна двигателя к амортизатору крепления двигателя	88.3 — 107.9
Болт крепления опорного монтажного кронштейна двигателя к опорному кронштейну двигателя	88.3 — 107.9
Гайка крепления опорного монтажного кронштейна двигателя к опорному кронштейну двигателя	88.3 — 107.9
Болт крепления монтажного кронштейна коробки передач к кузову	63.7 — 83.4
Болт крепления монтажного кронштейна коробки передач к кузову	63.7 — 83.4
Болт крепления монтажного кронштейна коробки передач к монтажному изолятору коробки передач	107.9 — 127.5
Болт крепления кронштейна роликового упора к подрамнику	49,0 — 63,7
Болт и гайка крепления кронштейна роликового упора к опорному кронштейну роликового упора	107.9 — 127.5
Болт шкива коленчатого вала	196,1-205,9
Болт сервисного отверстия крышки цепи привода ГРМ	29,4 — 39,2
Болт крышки цепи привода ГРМ (М10×55)	39.2 — 49.0
Болт крышки цепи привода ГРМ (М10×85)	39.2 — 49.0
Болт крышки цепи привода ГРМ – болт уплотнения (M6×38)	9,8 — 11,8
Болт крышки цепи привода ГРМ – болт уплотнения (M8×50)	19.6 — 23.5
Болт крышки цепи привода ГРМ (М8×50)	18.6 — 23.5
Болт крышки цепи привода ГРМ (М8Х28)	18.6 — 23.5
Болт натяжителя цепи привода ГРМ	9,8 — 11,8
Болт рычага натяжителя цепи привода ГРМ	18.6 — 22.6
Болт направляющей цепи привода ГРМ	18.6 — 22.6
Болт крепления крышки двигателя	7,8 — 9,8
Болт катушки зажигания	9,8 — 11,8
Болт крышки головки блока цилиндров	(3.9-5.9) + (7.8-9.8)
Болт узла форсунки и топливной рампы	18.6 — 23.5
Болт узла CVVT (левая/правая стороны)	64.7 — 76.5
Болт (M6) крышки подшипника распределительного вала	11.8 — 13.7
Болт (M8) крышки подшипника распределительного вала	18.6 — 22.6
Болт держателя распределительного вала	18.6 — 22.6
Болт крепления головки блока цилиндров	(32.4-36.3) + (90-95°) + (90-95°)
Болт подвески двигателя (передняя/задняя стороны)	34,3-39,2
Датчик положения распределительного вала (CMPS) (левая/правая стороны)	9,8 — 11,8
Болт регулятора масла (OCV) (левая/правая стороны)	9,8 — 11,8
Болты для крепления маховика (механическая коробка передач)	117.7 — 127.5
Болты для крепления ведущего диска	117.7 — 127.5
Болт крышки шатунного подшипника	(17.7-21.6) + (88-92°)
Болт нижнего картера	18.6 — 23.5
Болт крышки коренного подшипника	(27,5-31,4) + (120-125°)
Болт датчика положения коленчатого вала	10,8 — 11,8
Датчик детонационного сгорания топлива	18.6 — 23.5
Пробка сливного отверстия	34,3 — 44,1
Масляный фильтр	11,8 — 15,7
Болт поддона картера	9,8 — 11,8
Болт маслоприемника	19,6 — 26,5
Гайка фильтра грубой очистки масла	11.8 — 13.7
Датчик давления масла	9,8 — 11,8
Винт для крепления шкива водяного насоса	9,8 — 11,8
Болт водяного насоса	9,8 — 11,8
Гайка для крепления впускного фитинга охлаждающей жидкости двигателя	18.6 — 23.5
Болт узла контроля температуры воды	9,8 — 11,8
Болт трубки отопителя	19.6 — 23.5
Болт хомута воздухозаборного рукава	2,9 — 4,9
Болты воздушного фильтра	7,8 — 9,8
Болт модуля электронного управления дроссельной заслонкой (ETC)	9,8 — 11,8
Винты для крепления стойки впускного коллектора	18.6 — 23.5
Болт впускного коллектора	18.6 — 23.5
Гайка впускного коллектора	18.6 — 23.5
Болт теплозащитного экрана выпускного коллектора	9,8 — 11,8
Анкерный болт выпускного коллектора	39.2 -49.0
Гайка крепления выпускного коллектора	29.4 — 34.3
Болт глушителя	39,2 — 58,8

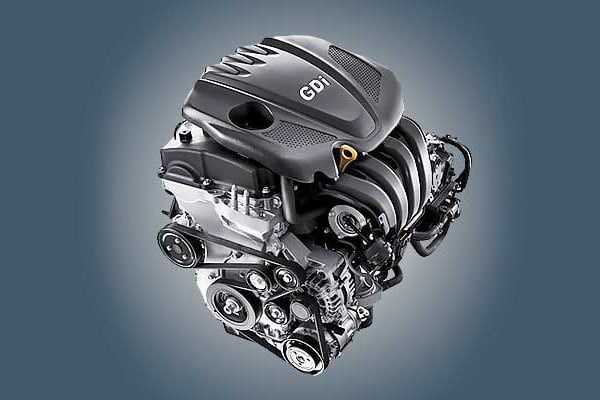

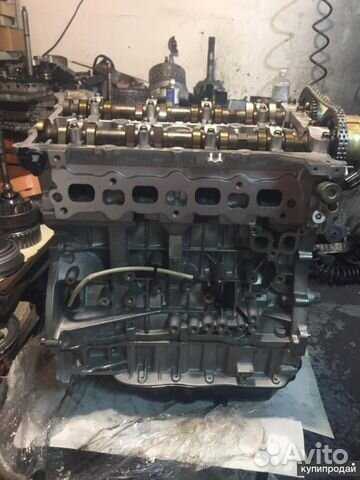

Описание двигателя G4NA

Рассмотрим особенности этого ДВС:

• БЦ и 2-вальная ГБЦ отлиты из сплава алюминия;
• цилиндровые гильзы стальные, но с тонкими стенками, посадка в блок самостоятельно невозможна;
• цепь выполняет функцию привода ГРМ — она и передаёт вращение от коленвала к распредвалам;
• 16 клапанов, установленных по схеме DOHC, регулируются автоматически, посредством гидравлических компенсаторов;
• навесное оборудование получает привод через клиновые ремни.

На новом двигателе задействовано несколько передовых систем:

• настройка фаз и высоты подъёма клапанов осуществляется системами Dual CVVt и CVVL;
• система питания — распределённый впрыск MPI или непосредственный GDI.

Цепь ГРМ обрывается редко, чаще перескакивают звенья. В этом случае, также как и при обрыве, клапана гнёт от встречи с поршнями. Разработчики не предусмотрели цековки на торцах поршней, посчитав, что металлическая цепь будет надёжно ходить 200 тыс. км и больше. На самом деле, это возможно лишь в случае постоянной эксплуатации машины по идеально ровным дорожным покрытиям, что в наших условиях — из области фантастики.

Новым в конструкции двигателя G4NA, что отличает его от оригинала G4KD, стало введение гидротолкателей. На прежнем моторе их не было, регулировка клапанов проводилась вручную. Кроме того, ДВС получился длинноходным, поскольку соотношение хода поршня к размеру цилиндра больше 1 единицы. На G4KD этот показатель равнялся 86/86 мм, стало — 97/81 мм.

В остальном практически всё осталось как есть, не считая частичных изменений. Так, помимо добавления гидрокомпенсаторов с рокерами, улучшено навесное оборудование и его компоновка на корпусе. Впускной коллектор заменили на пластиковый, стало возможным изменение геометрии каналов. А вот цилиндровые гильзы, которые стояли внутри дюралевого БЦ, остались теми же — тонкими и не надёжными.

Таким образом, конструкторам так и не удалось осуществить планетарное улучшение технических возможностей — не увеличилась мощность, крутящий момент и объёмы цилиндров. Зато появилась хорошая приёмистость, отпала необходимость сложной и дорогостоящей регулировки тепловых зазоров.

Изготовитель	Hyundai
Марка ДВС	G4NA
Начало производства	2006 г.
Объем	1999 см3 (2,0 л)
Мощность	123 кВт (167 л. с.)
Момент крутящий	201 Нм (на 4200 об/мин)
Вес	117 кг
Степень сжатия	10.3
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	DIS-4
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	литой чугунный
Распредвал	встроен механизм CVVT
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	81 мм
Поршни	алюминиевые
Коленвал	5 опор, 8 противовесов
Ход поршня	97 мм
Горючее	АИ-95
Нормативы экологии	Евро-5
Расход топлива	трасса – 6,1 л/100 км; смешанный цикл 7,5 л/100 км; город – 9,8 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Масло для G4NA по составу	синтетика, полусинтетика
Объем масла моторного	4,2 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км; реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,9 л
Помпа	Optima III 2510041700
Свечи на G4NA	Bosch 0242236578, 0242236577 иридий, 0242229791 платина-иридий, Champion EON9/286,
Зазор свечи	1,1 мм
Цепь ГРМ	243212Е000
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Mando/MAF086
Масляный фильтр	Bosch 045103316, Borg&Beck BFO4198, Blue Print ADG02144, AMC HO-701
Маховик	232002
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Ajusa 57047000
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм; маховик – 62 – 87 Нм; болт сцепления – 19 – 30 Нм; крышка подшипника – 68 – 84 Нм (коренной) и 43 – 53 (шатунный); головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Ставим новый ремень ГРМ

Сначала одеваем на шкив коленвала, обводной ролик, шкив распредвала и натяжной ролик. Нисходящая ветвь ремня должна быть натянута, для этого на один два градуса поворачиваем шкив распредвала по часовой стрелки, одеваем ремень, поворачиваем шкив обратно. Еще раз проверяем все метки. Шестигранником проворачиваем натяжной ролик до момента, когда стрелка совпадет с меткой. Затягиваем натяжной ролик. Проворачиваем коленвал два оборота и проверяем совпадение меток. Так же проверяем натяжку ремня ГРМ по стрелки на натяжном ролике. В умной книге написано, что натяжка считается правильной если при прикладывании к ремню нагрузки в два килограмма его провис составляет пять миллиметров. Трудно представляется как это сделать, а тем более измерить.

Варианты тюнинга G4EE

Для этого двигателя имеются хорошие альтернативы для свапа. Это два, практически идентичных по характеристикам мотора:

• 1,5-литровый G4EC — одинаковые диаметры цилиндров и чуть различимый ход поршня;
• 1,6-литровый G4ED — всего на 1 мм больше цилиндры и на 8,9 мм ход поршня.

У всех троих двигателей одинаковые головки, а блоки — схожи у двух аналогов. А вот БЦ 1,6-литрового агрегата больше на 1 мм, у него другие гильзы. Теперь про отличия:

• коленвалы у всех разные;
• шатуны одинаковые только у двух моторов — G4EC и G4ED;
• поршни почти подходят с 1,5-литрового мотора, но отличаются высота компрессии и глубина камеры сгорания.

Вариантов как поступить несколько, но лучшим выглядит этот способ. Взять поршни, коленвал и шатуны от G4EC и установить в блок G4EE. Это даст возможность превратить движок в 1,5-литровый, и получить шанс провести чиповку — прошиться на 1,5 не проблема.

Распредвалы от двигателя G4ED могут быть также использованы в целях улучшения характеристик G4EE Таким образом, можно значительно улучшить возможности двигателя. Например, повысить мощность на 1,5-литровом агрегате с помощью чиповки можно до 120-130 л. с.

Когда необходима замена прокладки ГБЦ

Визуально определить, когда деталь пришла в негодность, очень сложно

Для этого следует обратить внимание на признаки и моменты, которые подскажут, что требуется ремонт. Необходимо помнить, что они не могут на 100% подтвердить, что прокладка требует немедленной замены, но закрывать глаза на симптомы нельзя. 1

Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти

1. Ремонт. Прокладка ГБЦ – это одноразовая деталь, которая нуждается в замене при любой разборке двигателя. Не стоит экономить и оставлять старую, даже при идеальном внешнем виде. Устранить последствия будет дороже, чем покупка новой запчасти.

2. Антифриз в цилиндрах и пятна на щупе. Бывают случаи, когда прокладка прогорает между отверстиями, и в масло начинает попадать охлаждающая жидкость. Тогда на щупе образовывается пена, а также уменьшается уровень антифриза

Чтобы окончательно удостовериться в этом, следует обратить внимание на глушитель. Белый дым или густой пар говорит, что в цилиндрах присутствует жидкость. 3

Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах

3. Течь моторного масла. Прокладка негерметична и пропускает техническую жидкость. Однако сначала следует узнать степень натяжения головки. Бывают моменты, когда она не закреплена как необходимо. Проверку можно сделать самостоятельно. Нужно только учесть последовательность и усилие затяжки шпилек. Для этого используется динамометрический ключ и руководство по эксплуатации. Если затянуть шпильки в неправильной последовательности, то образуется просвет, через который проникает масло. А чрезмерное усилие может сорвать крепежные элементы в гнездах.

Если течь исчезла, значит, причина была в протяжке. Если осталась – поможет только замена прокладки ГБЦ.

4. Пятна в антифризе. При неисправной прокладке масло попадает в охлаждающую жидкость, и образуется налет в радиаторе или расширительном бачке. Проверить это можно следующим образом. Открутив крышки емкостей, визуально убедиться в наличии посторонних примесей в технических средствах.

5. Пузырьки в радиаторе либо бачке. К их образованию приводит попадание выхлопных газов через прокладку ГБЦ в охлаждающую жидкость.

Поэтапное руководство по снятию и ремонту

1. Снятие головки блока цилиндров является ответственным этапом в нашем случае. Перед тем, как приступить к снятию и доработке ГБЦ, необходимо слить с двигателя все антифриз, а также снять воздушный фильтр вместе с карбюратором. Перед этим заранее отсоедините все патрубки и шланги системы. Для осуществления работ вам потребуется стандартный набор инструментов, то, что должно быть у каждого водителя, включая гаечные ключи, отвертки и так далее.
2. Когда карбюратор снят, необходимо приступить к демонтажу крышки головки блока цилиндров, а также совмещению меток на диске коленчатого шкива и распредвала. Кроме того, метки на диске распредвала должны совпадать с меткой на корпусе. Подробнее об этом на видео и фото.
3. Следующим этапом демонтажа станет ослабление натяжителя цепочки и демонтаж опорной шайбы. Вам нужно резко снять винт и демонтировать звезду ГБЦ. Также следует осуществить демонтаж распределительного вала ВАЗ 2106 вместе с корпусом. Далее, снимаются рокера, после чего отсоединяются все высоковольтные кабеля от свечей зажигания и выкручиваются винты, которые крепят саму ГБЦ. Далее, головка блока цилиндра снимается для ремонта, предварительно чистится от отложений и образовавшегося нагара.

Замена заглушки

1. Замена заглушки, как вы увидите на видео, может вызвать некоторые трудности. Из-за коррозии и отложений ее может быть трудно снять. Воспользуйтесь шестигранником, но перед этим обильно спрысните винт жидкостью VD-40. Это не всегда помогает, но возможно в вашем случае это будет целесообразно.
2. Если таким образом выкрутить заглушку для ее замены не удалось, то придется ее высверливать. Для этого по периметру вокруг заглушки следует просверлить несколько отверстий (сверлите насквозь не боясь, под этой пробкой находится толстая стенка, так что агрегат вы не повредите). Главное в этом вопросе — не повредить резьбу.
3. Следующим этапом будет установка заглушки. В этом вопросе нет ничего сложного. Перед установкой заглушки вам потребуется полностью очистить резьбу от нагара и отложений, для этого можно воспользоваться острым предметом по типу шила. Только после того, как резьба очищена, заглушку можно устанавливать.

Замена направляющих втулок

1. Используйте пассатижи и зажим, чтобы демонтировать втулки. Когда элементы сняты, произведите замер их внешних диаметров, на практике он обычно меньше на 0.05 мм заводских.
2. Чтобы установить вышедшие из строя втулки, вам потребуется молоток с оправкой и моторная жидкость, возможно потребуется нагреть металл, для чего можно воспользоваться электроплитой.
3. После того, как втулки нагреты (если это нужно), они смазываются маслом, чтобы легче вошли.
4. Когда все восемь втулок заменены на новые, нужно подождать какое-то время, пока ГБЦ остынет. При этом внутренний диаметр втулок должен быть развернут так, чтобы клапана не болтались внутри, но при этом могли ходить свободно и не заклинивали.

Зенкуем седло головки

1. Как понятно из видео, замена седла ГБЦ может вызвать некоторые трудности.
2. Вам необходимо срезать слой металла по кругу, подробная схема приведена выше.
3. После этого под углом 120 градусов ГБЦ необходимо срезать до того момента, как не появится круглая кромка.
4. Затем необходимо сделать рабочую фаску толщиной до 0.2 см. Это делается для того, чтобы клапан плотно притирался.

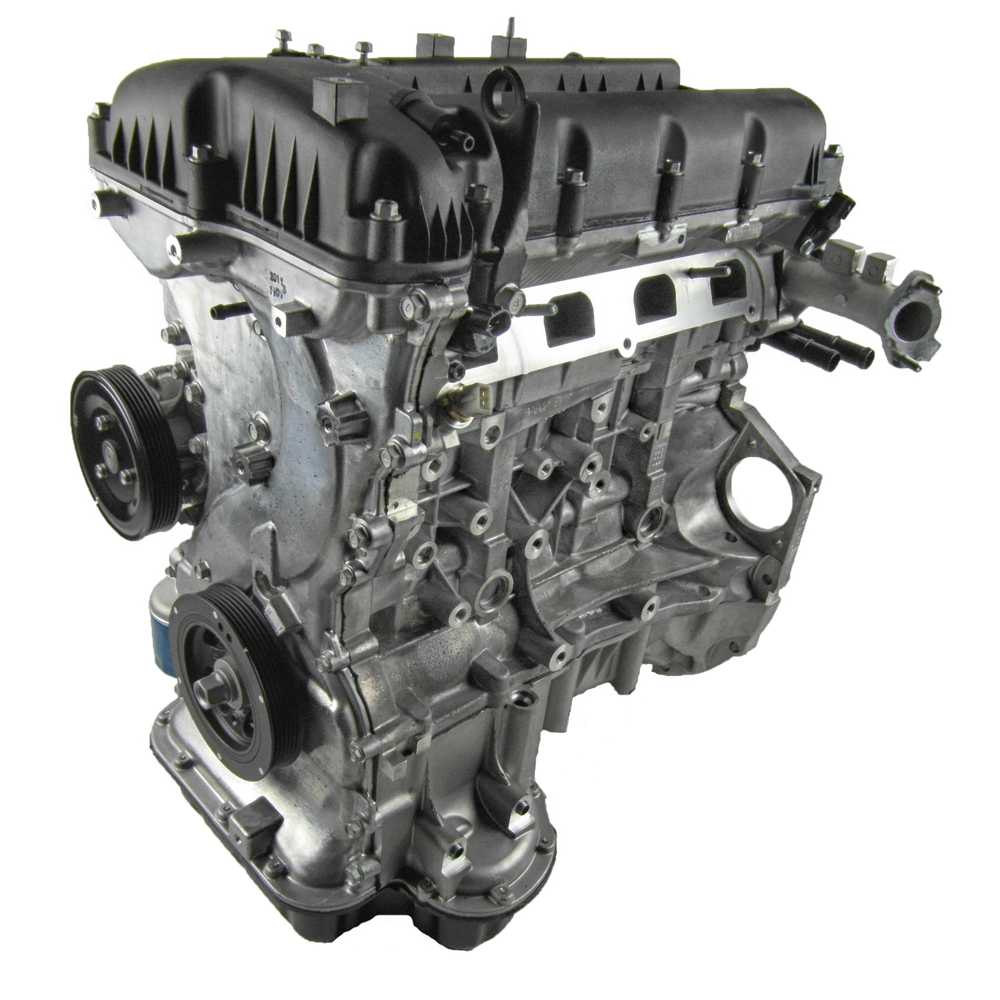

Описание двигателя G4KA

Хёндай G4KA двигатель Как и любой мотор нового поколения, G4KA оснащён лёгкими бц и гбц. Они больше, чем наполовину, сделаны из алюминия. Привод ГРМ двигателя использует не одну, а сразу две цепи. Есть фазорегулятор на впуске CVVt. Моторная установка отвечает экологическому классу Евро 3 и 4.

Этот корейский мотор надёжен лишь в том случае, если заливать высококачественное масло и другие технические жидкости. Он не переносит даже бензина с низким октановым числом — АИ-92 и ниже.

• Как сделать дубликат номера на машину в казахстане



• При какой температуре можно полировать кузов автомобиля своими руками



• Как сделать чтобы айфон включался при касании



• Как сделать стим гуард на другой телефон



• Как сделать чтобы машина взорвалась

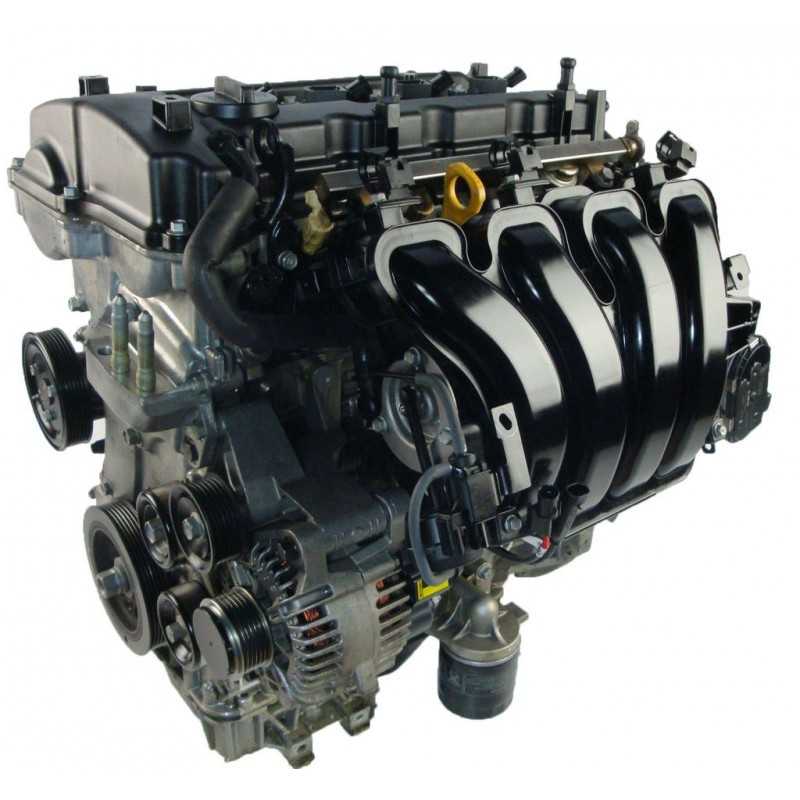

Покупка подержанного авто: предотвратите растраты на капремонт G4KE Hyundai/Kia

В автосервисы часто обращаются водители, которые купили автомобиль с пробегом и обнаружили проблемы с двигателем G4KE Hyundai/Kia, не успев проехать несколько сот километров. Наиболее часто автовладельцы сетуют на стук под капотом. Причины и способы борьбы с этой проблемой уже обозначены. Исходя из этого главный совет от специалистов — перед покупкой автомобиля прислушайтесь к работе его двигателя, а лучше отправьте машину на техосмотр в ближайшую мастерскую.
Проблема с задирами в цилиндропоршневом блоке может не проявляться первое время и обостряться постепенно — сначала Вы услышите слабые посторонние шумы в работе мотора, потом вибрацию, а дальше обойтись без капитального ремонта уже не выйдет.

В каких случаях необходимо снимать и ремонтировать блок?

Причин ремонта может быть несколько, рассмотрим их по порядку:

1. Первой и наиболее распространенной причиной, в результате которой необходимо снятие головки блока цилиндров ВАЗ 2106 и ее ремонт, является износ прокладки. Уплотнительная прокладка со временем изнашивается, в ней могут появляться пробоины, в результате чего в моторную жидкость может попадать антифриз, а в охлаждающую жидкость — масло.
2. Появление микротрещин в структуре ГБЦ. В этом случае необходимо не только снятие головки блока цилиндров ВАЗ 2106, но наличие специального оборудования, которое позволит осуществить качественный ремонт.
3. Поломка направляющих втулок. Выход из строя этих элементов требует неотложной замены компонентов.
4. Необходимость ремонта седла головки или его замена.
5. Замена распределительного вала или необходимость его ремонта и дефектовки.

На самом деле, причин может быть множество, но мы привели наиболее распространенные и самые часто встречаемые в случае с автомобилями ВАЗ 2106. Подробнее о том, как происходит ремонт и демонтаж, расточка и доработка головки блока цилиндров на ВАЗ 2106, вы сможете узнать ниже.

Извините, в настоящее время нет доступных опросов.

Ремонт G4KE.

Мы выбрали сборку двигателя в Карпов Моторс. Нашли их по публикациям в сети и детальному освещению ремонта данных ДВС. Взяты Б/У блок и коленвал, расточены до ремонтных размеров. Собрали мотор с применением новых оригинальных запчастей. Преимуществом явилось то, что устранили заводской дефект с самопожирающим себя маслонасосом, установив его от двигателя G4KD.

Установка масляного насоса с двигателя G4KD на G4KE.

• Единственный способ увеличить ресурс агрегата — заменить проблемный узел;
• Насос от G4KD в 4 раза дешевле, потому что не имеет балансирных валов;
• Немного добавится вибрация на холостых оборотах и переходных режимах, но это не сравнимо с малоресурсным ДВС.

Итоги ремонта. Какой мы получили результат.

1. Двигатель, собранный по спецификации завода-изготовителя.
2. Новый ГРМ и Муфты газораспределения. Следующий раз вскрывать ДВС понадобиться только через 100т.км.
3. Гарантия полгода на любое масляное запотевание, стук или выход из строя. Такую гарантию не дает никто.
4. Устранена главная причина ненадежности ДВС.
5. Уложились в 180т.р. Считаем эту цифру хорошей. Многие платят ее по 2 раза сначала покупая мотор на разборе, а после все же ремонтируя.

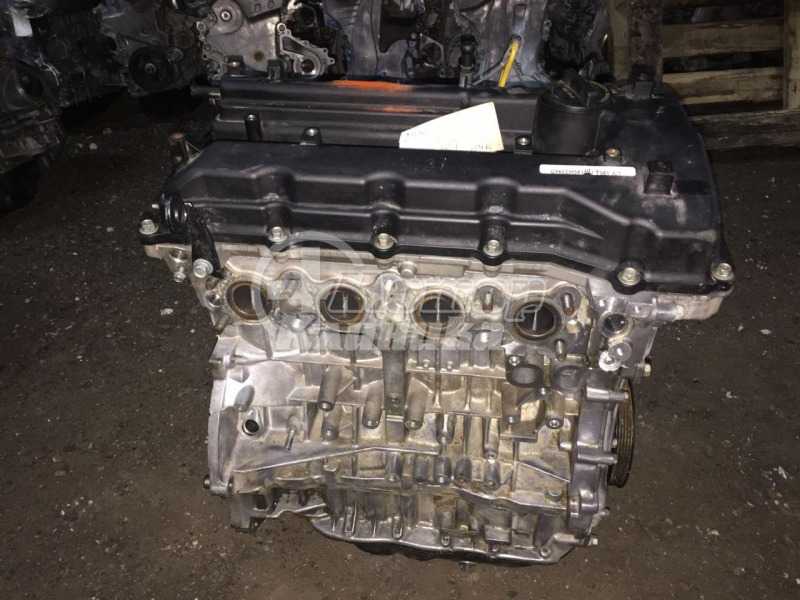

Надежность, проблемы и ремонт двигателей G4NA

Серия Nu пришла на смену поколению Theta II в 2011 году и здесь мы рассмотрим двухлитрового представителя под обозначением G4NA, который заменяет 2-литровый G4KD. Новое поколение создано по образу популярного 1.6-литрового G4FC, с которым можно ознакомиться открыв капот ближайшего к вам Hyundai Solaris или прочитав о нем прямо здесь. Двигатель G4NA имеет алюминиевый блок цилиндров с тонкими чугунными гильзами и без масляных форсунок. Внутри с сантиметровым смещением установлен коленвал с ходом поршня 97 мм, диаметр цилиндров 81 мм, высота поршней 28.5 мм, что вместе дает те самые 2 литра рабочего объема.

Накрыт блок типичной головкой для двигателей подобного класса — это 16-клапанная ГБЦ с двумя распредвалами и с гидрокомпенсаторами. Здесь применена система изменения фаз газораспределения на впуске и на выпуске D-CVVT. Впрыск топлива обыкновенный распределенный. На впуске установлен двухступенчатый впускной коллектор VIS из пластика, переключающийся на 3000 об/мин. Привод газораспределительного механизма цепной, цепь ГРМ необслуживаемая, на практике работает нормально и служит не менее 150 тыс. км. Управляет двигателем блок ЭБУ Continental 39101-2EXN0.

В феврале 2021 года мотор был обновлен: появились маслофорсунки для охлаждения поршней, доработали систему охлаждения, изменилась прокладка ГБЦ.

На базе этого двигателя было создано несколько версий таких, как G4NC и G4ND, а также 1.8-литровый G4NB.

Массовые проблемы двигателей G4NA

1. Стук, шум, жор масла. Вероятно, у вас задиры в цилиндрах — это типичная ситуация для данного мотора даже при маленьком пробеге. Причина это не до конца продуманная конструкция поршней, их недостаточное охлаждение и ряд других факторов. Как избежать задиров: хороший капремонт с расточкой +0.5 мм или гильзовкой с установкой маслофорсунок. Также стоит менять масло каждые 7500 км, антифриз каждые 40 тыс.км и следить за состояние радиатора. Но все это не 100% гарантия. 2. Износ шатунных вкладышей, что может привести к провороту и последующему капремонту. Ставьте самую последнюю ревизию, производитель постоянно их дорабатывает.

Чтобы мотор ездил долго и хорошо, регулярно его обсуживайте, лейте нормальное качественное и оригинальное масло (не жидкое), меняйте с периодичностью минимум раз в 7500 км, следите за состоянием катализатора хотя бы раз в 100 тыс. км. Неплохим вариантом видится замена катализатора на пламегаситель дабы при его разрушении, избежать попадания керамической пыли в цилиндры и не попасть на капремонт. После этого ставится обманка или делается чип-тюнинг.

Сборка, подготовка к запуску двигателя

Сборка производится в обратной последовательности

Ставим новую прокладку клапанной крышки
Ставим новый ремень ГРМ
Проверяем метки
Собираем кожух ГРМ
Ремень генератора, ремень ГУР
Все разъемы, оба фланца ОЖ, бензиновые шланги, воздушные трубочки
Заливаем охлаждающюю жидкость

Пару раз покрутить стартером двигатель с отключенной ВВ катушкой

Заводим двигатель…
Сразу после запуска двигателя могут стучать гидрокомпенсаторы, но стук быстро проходит.

Volkswagen Technical Site 1999-2017 Volkswagen Technical Site (VWTS)

Как здесь найти нужную информацию?Расшифровка заводской комплектации автомобиля (англ.)Расшифровка заводской комплектации VAG на русском!Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

Опоры

Моменты затяжки двигателя 1,4 G4LCОпоры
Позиция	Н-м
Болты крепления кронштейна монтажной опоры двигателя к кузову	49.0 — 63.7
Гайка крепления кронштейна монтажной опоры двигателя к кузову	49.0 — 63.7
Гайка крепления подушки монтажной опоры двигателя к кронштейну	88.3 — 107.9
Болт крепления монтажной опоры двигателя	58.8 — 73.5
Гайки крепления монтажной опоры двигателя	58.8 — 73.5
Болты крепления монтажной опоры коробки передач к кузову	49.0 — 63.7
Гайка крепления монтажной опоры коробки передач к кузову	49.0 — 63.7
Болт крепления подушки монтажной опоры коробки передач	88.2- 107.9
Болт крепления кронштейна маятниковой опоры к подрамнику	49.0 — 63.7
Болт крепления маятниковой опоры к кронштейну	107.9- 127.5
Данные взяты из руководства по ремонту Киа Рио 4 поколения

Разборка и снятие головки блока цилиндров.

Для начала необходимо определить техническое состояние головки блока цилиндров, после чего ее снимают с двигателя.

Существуют операции, которые можно проводить без снятия головки блока цилиндров, такие как: замена уплотнений, маслосъемных колпачков. Для проведения профессионального ремонта головки блока цилиндров необходимо использовать набор, состоящий из: прокладок, сальников и т.д.

Перед снятием головки блока цилиндров обязательно не забудьте проверить положение коленчатого вала и распределительного вала по меткам. При проведении ремонта на двигателях отечественного производства такая операция не является обязательной, что нельзя сказать про двигатели иностранного производства, где необходимо придерживаться наивысшей точности с нанесением дополнительных меток. Подробнее о технологии снятия головки блока цилиндров можно узнать в руководстве по эксплуатации и ремонту автомобилей для конкретных моделей.

Общие приемы, которые используются при снятии головки блока цилиндров

— При отвертывании болтов крепления головки блока цилиндров, необходимо ослабить их на пол или один оборот (операция проводится с середины в стороны), после чего болты выворачиваются полностью (эти операции позволяют избежать коробления головки во время откручивания болтов из-за неравномерности усилий, возникающих в процессе отворачивания);

— Если болты головки блока цилиндров имеют шлицы, обязательно очистите их от нагара (такая предусмотрительность поможет вам правильно надеть ключ на болт и не приведет к срыву ключа).

— Проследите за схемой вакуумных соединений, если такой схемы у вас нету зарисуйте ее, во избежание ошибок при сборке.

— После разборки головки блока необходимо разобрать и вынуть клапаны и заменить прокладки коллекторов.

— Снять пружины клапанов (для снятия пружин клапанов используют рычажные приспособления).

Для разборки головки блока можно приобрести автоматизированный стенд, но цена такого стенда будет очень высока, поэтому можно воспользоваться съемниками ВАЗ, которые часто подходят для разных иностранных автомобилей.

Есть и другие способы например, сильным ударом молотка ударить по тарелке пружины клапана через стальную трубу, что приведет к повреждению стержня клапана и образования на нем осечек, как раз в том месте, где ходит масляный колпачок.

После разборки головка блока цилиндров подвергается полной очистке и вымывается, старые прокладки удаляются. Затем проводят дефектацию головки блока цилиндров, чтобы определить объем предстоящих работ. Для этого с помощью специальных инструментов выполним некоторые измерения.

Дефектация головки блока цилиндров

Для проверки технического состояния головки блока цилиндров необходимо использовать набор измерительных инструментов.

Контроль размеров и параметров головки блока цилиндров

1. С помощью специальной лекальной линейки и набора щупов проводим замеры нижней плоскости головки блока цилиндров. Максимальная допустимая толщина щупа должна быть в пределах 0,05-0,06 мм.
2. С помощью микрометра измеряют износ опорных шеек кулачкового вала и его подшипников.
3. С помощью нутромера замеряют диаметры шеек. Зазор в подшипнике не должен превышать 0,10 мм., (если на контролируемой поверхности обнаруживаются  риски, царапины, задиры распределительный вал подлежит замене и головка блока ремонту).
4. С помощью микрометра замеряют диаметр стержня клапана в верхней и нижней части. Износ стержня верхней и нижней части  не должен превышать 0,02-0,03 мм. Если износ составляет больше 0,02-0,03 мм. клапан подлежит замене.
5. Направляющие втулки замеряют нутромером (зазор не должен превышать 0,07-0,08 мм.). Если зазор находится в больших пределах, направляющие втулки меняют или ремонтируют.
6. Далее визуально определяем износ седел клапанов, толкателей, рычагов, коромысел, кулачков и других частей головки блока цилиндров.
7. Осмотреть головку блока цилиндров на различные дефекты, типа трещин и нагара.

Если трещина в камере сгорания, или ее стенки повреждены, то головка проверяется на герметичность. Для проверки головки блока на герметичность используют специальные – опрессовки.

1. Если обнаружена трещина головки блока цилиндров  ее необходимо купить и заменить или отремонтировать.

Ремонт трещин головки блока цилиндров это сложная процедура, которая требует совершенных и дорогих ремонтных технологий. Поэтому, если вы любитель надежности, лучше купите и замените головку блока цилиндров.

Решать вам.

Ремонт головки блока цилиндров стоимость 50-400 долларов.

Стоимость головки блока цилиндров двигателя: 200-2000 долларов.

Особенности двигателя «Оки»

По сути, от ДВС модели ВАЗ 2108 мотор «Оки» отличается лишь количеством цилиндров. Таким образом, силовой агрегат этой малышки требует точно такого же обслуживания, как и ДВС «восьмерки». Основная особенность мотора «Оки» заключается в том, что головка блока цилиндров играет в его работе серьезную роль, поскольку при небольших габаритах она выполняет те же функции, что и ГБЦ ВАЗ 2108, а именно, участвует в системах:

• Питания и отвода отработанных газов.
• Охлаждения.
• Зажигания.

Также ГБЦ «Оки» отвечает за соблюдение фаз газораспределения. В целом работоспособность ДВС зависит от состояния головки блока цилиндров и ее составляющих, поэтому необходимо регулярно проводить обслуживание ее узлов:

• Регулировать клапана.
• Производить замену маслосъемных колпачков.

В случае выхода из строя, ГБЦ подлежит ремонту, сложность которого зависит от характера поломки.
