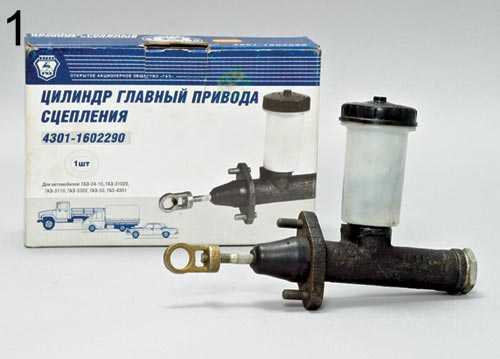

Главный цилиндр сцепления газ-3110

Вопросы обслуживания, ремонта и замены рабочих цилиндров сцепления

Конструкция рабочего цилиндра сцепления и его соединение с вилкой выключения сцепления

В процессе эксплуатации транспортного средства рабочий цилиндр подвергается значительным нагрузкам, что становится причиной интенсивного износа резиновых уплотнительных элементов. Также под воздействием нагрузок (вибраций и ударов) могут возникать разнообразные неисправности и в других деталях цилиндра — трещины в корпусе, деформации поршня, поломка штуцеров и т.д. В зависимости от характера неисправностей необходимо выполнять ремонт или полную замену РЦС.

О неисправности цилиндра могут говорить «провалы» педали сцепления, ухудшение работы сцепления и утечки рабочей жидкости (что сказывается появлением мокрых мест в приводе, которые затем покрываются пылью и грязью, а при значительных утечках — темными лужицами на земле при длительной стоянке транспортного средства). При появлении неисправностей нужно снять и разобрать РЦС, произвести осмотр и заменить неисправные детали. Сегодня на рынке можно найти ремонтные комплекты, которые содержат все необходимые уплотнители, их фиксаторы и другие детали.

Если же неисправность невозможно устранить (например, в случае возникновения трещин или поломок корпуса цилиндра), то весь узел необходимо заменить в сборе. На замену следует выбирать рабочий цилиндр того же типа и каталожного номера, что был установлен на автомобиле ранее. Использование иного цилиндра может нарушить работу сцепления и снизить безопасность транспортного средства.

После монтажа РЦС необходимо выполнить регулировки, предусмотренные в инструкции по ремонту и обслуживанию автомобиля. Обычно, в процессе регулировки устанавливается зазор в 0,5-1 мм между торцом толкателя и поршнем, а также свободный ход вилки выключения сцепления 4-5 мм.

С течением времени по естественным причинам (вследствие износа деталей) или по причине неправильного обслуживания может произойти завоздушивание контура привода сцепления. Для удаления скопившегося воздуха используется встроенный в РЦС клапан прокачки системы. Обычно данная процедура проста и выполняется следующим образом:

Надеть на клапан резиновый шланг, опустить его конец в емкость с жидкостью;
Открутить гайку клапана;
Несколько раз до упора нажать на педаль сцепления — в момент нажатия из шланга будет выходить воздух, при этом следует следить за уровнем рабочей жидкости в бачке;
После прокачки закрутить гайку клапана, снять шланг, пополнить рабочую жидкость в бачке.

При своевременном обслуживании рабочий цилиндр сцепления будет работать надежно и эффективно, обеспечивая комфортное и безопасное управление трансмиссией автомобиля.

Как работает сцепление

Этот узел ответственен за передачу крутящего момента от двигателя к коробке передач. Если бы не необходимость периодически разъединять эти агрегаты, сцепление было бы не нужно. Отметим, что этот механизм присутствует только на автомобилях с механической трансмиссией. Если на машине установлена роботизированная коробка, то она тоже оснащается сцеплением, просто им управляют не вручную – эту функцию берёт на себя электроника.

В автомобилях с автоматической коробкой передач используется иной принцип взаимодействия с двигателем.

Упрощённо сцепление можно представить как механизм, состоящий из следующих узлов:

привода, соединяющего педаль с самим сцеплением (бывает механический, с тросиком, или гидравлический). В случае роботизированной коробки привод приводится в действие актуатором, команды на который поступают от блока управления;
корзины, состоящей из выжимного подшипника и нажимного диска;
ведомого диска;
вилки;
демпферных пружин;
педали.

После нажатия водителем на педаль тросик передаёт усилие на штоки цилиндров и затем на вилку, которая посредством выжимного подшипника передаёт механическое усилие на лепестки нажимного диска, а они, в свою очередь, изгибаются к маховику. В результате ведомый диск теряет сцепление с ведущим, и двигатель начинает работать вхолостую, без нагрузки на колёса.

Как приобрести качественный цилиндр сцепления, на что обращать внимание

Первым на что следует обращать свое внимание при выборе качественного цилиндра сцепления — это его стоимость. К сожалению, сегодня на автомобильном рынке довольно сложно выбрать качественные запасные части для машины, стоимости которых будет значительно ниже средней цены продажи

Прежде чем отправится в автомагазин за новой деталью рекомендуется изучить рынок и все возможные предложения. Лишь после этого, ориентируясь в предложениях смело идти в более удобный автомобильный магазин за необходимым цилиндром сцепления.

На самом деле приобретение качественного цилиндра сцепления является довольно сложной задачей, поскольку полноценно его проверить возможно лишь после установки в автомобиль, прокачки и тестирования. Однако к выбору цилиндра нужно приступать с визуального осмотра на наличие видимых повреждений. Следует осмотреть манжеты, которые не допускают выпускания тормозной жидкости из системы. Они должны быть плотно посаженными и при этом не иметь никаких видимых повреждений.

Далее возможно закрыть как можно сильнее надавить на шток и посмотреть как быстро он вернется в обратное положение, после завершении воздействия на него. Шток должен моментально вернуться на место, тем самым подтверждая нормальную работы возвратной пружины.

Также самостоятельно можно проверить герметичность системы при малом давлении. Для этого следует закрыть пальцами выпускной и впускной штуцеры, через которые проходит тормозная жидкость по системе. Нажав повторно на шток, не должен сечь воздух из стыков конструкции и герметичного манжета.

На самом корпусе также не должно быть видимых повреждений — сколов, ударов, трещин, вмятин. Поскольку эта часть автомобиля довольно часто находится под воздействием внутреннего давления при нажатии на педаль сцепления.

Устройство гидравлического привода сцепления

Для проведения качественной диагностики отказавшего привода выключения сцепления лучшим вариантом будет не коллекционирование и сведение в таблицы признаков неисправности того или иного узла, как это делается в массовой литературе для начинающих, а понимание принципа работы системы в целом и устройства двух её главных составляющих – главного и рабочего цилиндров (ГЦС и РЦС).

Тогда все признаки будут автоматически указывать на источник проблемы и однозначно выводить к дальнейшим действиям по устранению.

В состав привода входят:

ГЦС и РЦС;
накопительный бачок с жидкостью;
соединительный трубопровод с жёсткими трубками и гибким армированным шлангом;
штоки педали и вилки выключения по разным концам привода.

Устройство цилиндров примерно похоже, разница принципиально зеркальная, в одном случае поршень давит на жидкость, в другом сам испытывает давление, передавая его на исполнительный шток.

В остальном состав аналогичен:

корпус с зеркалом цилиндра;
поршень;
уплотняющие самоподжимающиеся кольцевые манжеты;
возвратные пружины поршней;
штуцеры подвода и отвода жидкости;
перепускные и прокачивающие отверстия;
наружные пыльники и дополнительные уплотнения.

При нажатии на педаль соединённый с ней шток давит на поршень главного цилиндра. Пространство за поршнем заполнено гидравлическим агентом, обладающим свойством несжимаемости, это специальная жидкость со смазывающими способностями, имеющая определённую стабильную в диапазоне температур вязкость.

В самом начале передвижения поршня его кромка, уплотнённая манжетой, перекрывает перепускное отверстие в стенке цилиндра, производится разобщение полости за поршнем и пространства накопительного бачка.

Растёт давление в магистрали, что вызывает перемещение поршня РЦС, сжимающего мощную пружину нажимного диска узла сцепления. Ведомый диск приобретает свободу, передача крутящего момента от маховика двигателя к первичному валу коробки передач прекращается.

При отпускании педали под действием пружин нажимного диска и возвратной в главном цилиндре поршни РЦС и ГЦС возвращаются в исходное положение. Полости магистрали и бачка снова сообщаются через открывшееся перепускное отверстие.

Признаки неисправностей сцепления

Часто водители, особенно новые автовладельцы, при возникновении проблем с муфтой осознают, что машина стала вести себя не так, однако продолжают ездить, не предпринимая никаких попыток выяснить в чем причина. В итоге это приводит к серьезным поломкам и автомобиль полностью выходит из строя. Зная основные симптомы неисправности сцепления, можно своевременно принять меры – самостоятельно провести ремонт или обратиться к мастерам сервисных центров или СТО.

Ниже приведены основные признаки неисправностей муфты и какой узел отвечает за то или иное нетипичное поведение.

Неполное разъединение сцепления

Среди автомобилистов – «автомобиль ведет». Другими словами, ведомый диск при нажимании на рычаг муфты частично отъединяется от проводного вала мотора. Это ведет к тому, что машина в начале движения в момент переключения передачи начинает дергаться, хоть педаль выжимается плавно, как и обычно.

Что вызывает появление такой проблемы:

Малый свободный ход педали. У каждого автомобиля может отличаться, информацию стоит искать в техническом паспорте.
Плохо отрегулирован привод. На механическом и гидравлическом приводах дефект устраняется разными способами.
Деформация диска сцепления. Чаще бывает, когда значение торцового биения больше 0.5 мм. При таких обстоятельствах фрикционная накладка диска изгибается и прижимает его к маховику ДВС.
Клин диска сцепления в пазах вала. Частая причина – долгие стоянки машины, особенно на открытом воздухе.

Если после регулировка дефект не устранился выход только один замена сцепления комплектом. Меняйте сцепление всегда комплектом (диск, корзина. выжимной) поскольку экономия на запчастях обычно приводит к повторной разборке, потере времени и денег.

Пробуксовка сцепления

Основные признаки, указывающие на неисправность муфты следующие: выжимая почти до упора педаль газа при отпущенном сцеплении, мотор «рычит», но автомобиль не реагирует или реакция очень слабая. Помимо этого, можно услышать характерный запах гари со стороны моторного отсека, это происходит из-за проскальзывания диска сцепления и как следствие его нагрева.

Причины неисправности:

Разрегулирован свободный ход педали сцепления (очень редкая причина).
Загрязнение маслом фрикционной накладки ведомого диска. Чаще встречается у машин с большим пробегом. Возможный износ сальника либо прокладки, недостаточная плотность соединений и тому подобное может привести к разбрызгиванию смазки и попаданию ее на фрикционные накладки (что и приводит к появлению запаха паленого масла).
Фрикционная накладка изношена.
Неисправности в приводе. Для определения потребуется помощь. Заглянув под днище авто попросить ассистента выжать педаль сцепления. Шток исправного цилиндра двигается, толкая вилку. В противном случае привод вышел из строя.

Практически всегда устраняется методом замены сцепления комплектом.

Возникновение нетипичных шумов при выжимании педали муфты сцепления

При отпущенной педали посторонний звук отсутствует. При нажатой появляется характерный шелест, прерывистый скрежетание разного уровня и подобные шумы.

Появление зазора или недостаточное количество смазки привело к тому, что посыпался выжимной подшипник.
Вышли из строя демпферные пружины или лепестки корзины.
В трансмиссии изношен подшипник ведомого вала.

При износе выжимного подшипника можно заменить только его, НО только если вы уверены что все остальные элементы сцепления в отличном состоянии. Согласитесь, будет обидно снимать коробку еще раз через месяц чтобы заменить диск или корзину.

Педаль сцепления издает скрип не идет назад

В таком случае следует попробовать отвести ее в исходное положение носком обуви. Если это не помогло и скрип остался – скорее всего, привод клинит. Также причиной может служить посыпавшийся выжимной подшипник. Реже следствием такого дефекта бывает заедание пружины рычага сцепления (например, после долгого простоя) или штока главного цилиндра.

Сцепление отключается при резком нажатии на педаль

А во время плавного нажатия или отпускания сцепление не включается. Это симптом неисправности гидравлического привода. Причин выхода его из строя несколько:

разгерметизация магистрали системы трансмиссии;
низкий уровень жидкости в системе;
чрезмерный износ манжетов главного цилиндра.

Рывки авто при работе педалью сцепления

При исправном приводе, причина может быть вызвана послаблением крепления фрикционных накладок или их износ. В таком случае потребуется их замена.

Недостаточное усилия при нажатии на педаль сцепления

Чаще маленькое сопротивление педали вызвано завоздушиванием гидравлической системы сцепления. Исправить можно путём удаления воздуха – прокачать систему.

Устройство

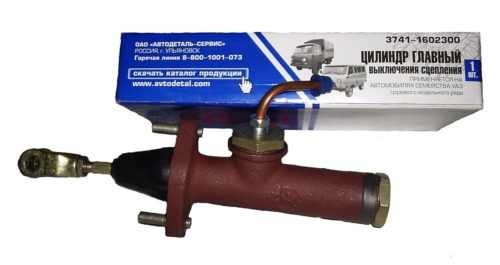

Главный цилиндр сцепления (ГЦС) — это гидравлический цилиндр, преобразующий усилие от ноги водителя в давление рабочей жидкости в контуре привода управлением сцепления.

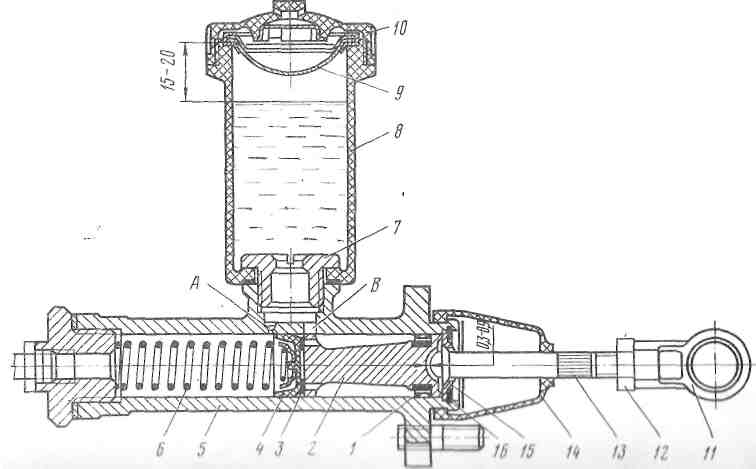

Главный цилиндр выключения сцепления: 1, 4 — манжеты; 2 — поршень; 3 — пластинка; 5 — корпус главного цилиндра; 6 — пружина; 7 — крышка; 8 — сетчатый фильтр (или отражатель); 9 — бачок главного цилиндра; 10 — штуцер; 11 — проушина; 12 — контргайка; 13 — толкатель рабочего цилиндра; 14 — чехол; 15 — упорная шайба; 16 — стопорное кольцо; 17 — упорное кольцо; 18 — обойма клапана; 19 — клапан; 20 — штуцер главного цилиндра; 21 – штуцер; 22 – прокладка; А — компенсационное отверстие; В — перепускное отверстие

Ремонт цилиндра сцепления

Для проведения работ необходимо демонтировать весь узел, отсоединив предварительно все патрубки и слив жидкость из системы. Также заранее следует приготовить ремкомплект главного цилиндра сцепления, в который включаются все детали, подверженные износу. Несмотря на то, что устройство главного цилиндра сцепления не отличается сложностью, работы желательно выполнять лицам, имеющим хотя бы минимальный опыт проведения слесарных работ. Если вопрос как снять главный цилиндр сцепления совсем непонятен, лучше отказаться от самостоятельного ремонта, и просто заменить цилиндр на новый.

После демонтажа цилиндр следует разобрать и тщательно промыть его детали тормозной жидкостью (использовать растворители или бензин запрещается). Все детали из ремкомплекта, которые планируется использовать, также желательно промыть перед установкой.

После демонтажа и полной разборки главного цилиндра на составные элементы можно приступать к оценке технического состояния всех деталей. Первым делом внимательно осматривается поршень, зеркала и уплотняющие элементы. Достаточно часто на внутренних поверхностях можно обнаружить очаги коррозии – их можно устранить аккуратной обработкой мелкозернистой наждачной бумагой. Множественные, обширные и сопровождаются наличием задиров очаги коррозии свидетельствует о нарушении зазора между поршнем и стенками цилиндра.

Все уплотнительные элементы рекомендуется заменить на новые, поскольку при работе под давлением даже незначительные дефекты неизбежно приводят к протечкам жидкости из цилиндра. Резиновые уплотнители не допустимо обрабатывать маслами для облегчения сборки – это приведет к их разбуханию и невозможности нормального функционирования.

После устранения всех неисправностей устройство можно собирать в обратной разборке последовательности.

После замены главного цилиндра сцепления или его ремонта требуется прокачка системы сцепления. Это необходимая мера для устранения скопившихся пузырьков воздуха, наличие которых в системе гидропривода не допускается.

Для прокачки требуется обеспечить свободный доступ к главному цилиндру, и некоторые модели транспортных средств для этого будет удобнее загнать на яму или поднять на гидравлическом подъемнике. В бачок наливается новая тормозная жидкость, на штуцер одевается прозрачная трубочка, конец которой опущен в емкость с той же рабочей жидкостью. Ритмичной работой педалью сцепления прокачивается гидропривод до тех пор, пока выделение воздуха через штуцер не прекратится полностью. После этого штуцер закручивается, и автомобиль готов к эксплуатации.

Возможные неисправности и их диагностика

Признаки, указывающие на неисправности в приводе сцепления можно диагностировать исходя из следующего:
— Значительно снизился уровень в бачке сцепления, это указывает на то, что где-то в системе течет тормозная жидкость, если соединительные трубки целы, то причиной этого могут стать изношенные манжеты или неисправность поршня в главном цилиндре.
— Визуальный осмотр показал наличие мест, откуда течет жидкость: трубки, манжеты и прочее.
— При нажатии происходят периодические провалы педали, это сигнализирует о том, что в приводе сцепления находится воздух, такое случается при треснувших шлангах или когда уровень в бачке опускается ниже минимума.
— При переключении передач слышится характерный звук в коробке, напоминающий «хруст», причиной может служить неисправности поршня или пружины главного цилиндра.

При наличии этих признаков следует проверить все составляющие привода сцепления, произвести диагностику и последующий ремонт или замену вышедших из строя деталей.

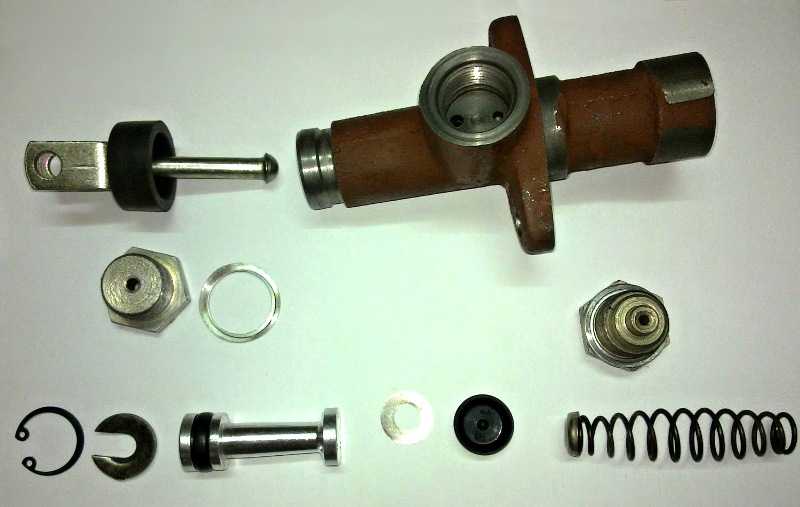

Главный цилиндр выключения сцепления в разобранном виде

Установка ремкомплекта своими руками (пошагово)

На первом этапе разобраться с тем, каким образом снять цилиндр с автомобиля. Наиболее часто эта деталь находится непосредственно сразу за педалью сцепления и не требует особых навыков по ее демонтажу. Однако изучить конструкцию автомобиля все же следует.

После того как определились с местоположением цилиндра следует отсоединить все шланги и трубки, которые подходят к нему, после чего открутить их и заткнуть при помощи специальных затычек. Это позволит избавить систему от вытекания большого количества гидравлической жидкости. Далее откручивается сам цилиндр от корпуса автомобиля и таким образом он демонтируется. Приступить к разборке главного цилиндра следует аккуратно, чтобы не нанести дополнительные повреждений. И несмотря на минимальное количество деталей из которых состоит цилиндр, рекомендуется наличие минимального опыта ремонтных работ автомобиля.

Во время демонтажа и разборке этой детали автомобиля рекомендуется запоминать каждую производимую операцию, потому как сборка будет происходит точно в обратном порядке. Также рекомендуется производить записи поэтапных работ, или же делать пошагово фотоснимки всего процесса. Это спасет от возможных возникших ошибок.

Когда цилиндр полностью снят с автомобиля, его необходимо аккуратно разобрать и делать это рекомендуется на светлом и чистом рабочем месте. Для этого необходимо открутить фиксирующий болт в его передней части, после чего вытащить все детали и тщательно промыть их при помощи тормозной жидкости. Использование каких-либо других жидкостей — бензин, ацетон, растворитель и т.д., категорически запрещено. Промыть в тормозухе необходимо и все детали из ремкомплекта перед их заменой.

Когда главный цилиндр полностью разобран, смело можно приступать к визуальному осмотру состояния всех деталей, которые уже были вымыты в тормозной жидкости и высушены. Сперва следует осмотреть поршень, толкатель и внутренние стенки цилиндра. Поскольку именно на них наиболее часто образовывается коррозия. Для устранения подобной проблемы следует тщательно, но аккуратно прочистить мелкодисперсной наждачной бумагой. Однако, если на поверхности коррозия оставила глубокие повреждения, то рекомендуется задуматься о полной замене отдельных частей конструкции либо всего цилиндра. Поскольку это может в ближайшее время проявиться в качестве нарушения герметизации гидравлической системы.

Далее следует осмотреть все уплотнительные части цилиндра, в случае обнаружение каких-либо миниатюрных повреждений понадобиться обязательная замена на детали из ремкомплекта. Даже в том случае, если самые мелкие повреждения визуально не заметно, они могут пропускать гидравлическую жидкость при малейшем увеличении давления.

Когда все детали из ремкомплекта были установлены вместо отработанных, необходимо установить главный цилиндр сцепления в обратном порядке его снятию. Далее прокачивается система дабы избежать ее завоздушенности.

ВАЗ 2107 | Возможные неисправности сцепления, их причины и методы устранения

Причина неисправности

Метод устранения

Неполное выключение сцепления (сцепление «ведет»)

1. Увеличенные зазоры в приводе выключения сцепления

1. Отрегулируйте привод выключения сцепления

2. Коробление ведомого диска (торцевое биение более 0,5 мм)

2. Выправьте диск или замените новым

3. Неровности на поверхностях фрикционных накладок

ведомого диска

3. Зачистите накладки металлической щеткой или замените новыми

4. Ослабление заклепок или поломка фрикционных накладок ведомого диска

4. Замените накладки, проверьте торцевое биение диска

5. Заедание ступицы ведомого диска на шлицах первичного вала коробки передач

5. Очистите шлицы, покройте смазкой ЛСЦB15.

Если причина заедания смятие или износ шлицев, то замените первичный вал или ведомый диск

6. Поломка пластин, соединяющих упорный фланец с кожухом сцепления

6. Замените кожух сцепления с нажимным диском в сборе

7. Воздух в системе гидропривода

7. Прокачайте систему

8. Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы

8. Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода

9. Утечка жидкости из главного цилиндра или цилиндра привода выключения сцепления

9. Замените уплотнительные кольца, прокачайте систему

10. Засорилось отверстие в крышке бачка, что вызвало разрежение в главном цилиндре и подсос воздуха

в цилиндр через уплотнения

10. Прочистите отверстие в крышке бачка, прокачайте

систему

11. Нарушение герметичности из-за загрязнения или

износа переднего уплотнительного кольца главного

цилиндра

11. Очистите уплотнительное кольцо, при износе

замените

12. Ослабление заклепок крепления нажимной пружины

12. Замените кожух сцепления с нажимным диском в сборе

13. Перекос или коробление нажимного диска

13. Замените кожух сцепления с нажимным диском в сборе

Неполное включение сцепления (сцепление «буксует»)

1. Отсутствуют зазоры в приводе выключения

сцепления

1. Отрегулируйте привод выключения сцепления

2. Повышенный износ или пригорание фрикционных накладок ведомого диска

2. Замените фрикционные накладки или ведомый диск в сборе

3. Замасливание фрикционных накладок ведомого

диска, поверхностей маховика и нажимного диска

3. Тщательно промойте Уайт-спиритом замасленные

поверхности, устраните причины замасливания дисков

4. Засорено компенсационное отверстие главного цилиндра

4. Промойте цилиндр и прочистите компенсационное отверстие

5. Повреждение или заедание привода сцепления

5. Устраните неисправности, вызывающие заедание

Рывки при работе сцепления

1. Заедание ступицы ведомого диска на шлицах

первичного вала

1. Очистите шлицы, смажьте смазкой ЛСЦB15.

Если причина заедания смятие или износ шлицев, то при необходимости замените первичный вал

или ведомый диск

2. Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска

2. Тщательно промойте Уайт-спиритом замасленные поверхности и устраните причину замасливания дисков

3. Заедание в механизме привода выключения

сцепления

3. Замените деформированные детали.

Устраните причины, вызывающие заедание

4. Увеличенный износ фрикционных накладок

ведомого диска

4. Замените накладки новыми, проверьте,

нет ли повреждений поверхностей дисков

5. Ослабление заклепок фрикционных накладок ведомого диска

5. Замените неисправные заклепки, а при необходимости -накладки

6. Повреждение поверхности или коробление

нажимного диска

6. Замените кожух сцепления с нажимным диском

в сборе.

Повышенный шум при выключении сцепления

1. Износ, повреждение или утечка смазки из подшипника выключения сцепления

1. Замените подшипник

2. Износ переднего подшипника первичного вала коробки передач

2. Замените подшипник

Повышенный шум при включении сцепления

1. Поломка или снижение упругости пружин демпфера

ведомого диска

1. Замените ведомый диск в сборе

2. Поломка, снижение упругости или соскакивание

оттяжной пружины вилки выключения сцепления

2. Замените пружину новой или закрепите

3. Поломка пластин, соединяющих нажимной диск

с кожухом

3. Замените кожух сцепления с нажимным диском

в сборе

Надежные производители запчастей главного цилиндра сцепления

Популярностью пользуются производители из Испании, Италии, Германии, Великобритании. Выбрать оптимальный вариант надежных производителей довольно сложно, поскольку некоторые из них специализируются лишь на определенных марках автомобилей.

В Испании наиболее популярными производителями являются Autofren seinsa, в Италии — LRP, Brembo, в Германии — Sachs, TRW, FTE. Однако несмотря на такое изобилие наиболее популярным производителем именно для наших автовладельцев является компания Feredo (Великобритания). Эта компания производит огромное количество запчастей для различных марок авто.
