Реле стартера калина: проверка цепи своими руками

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

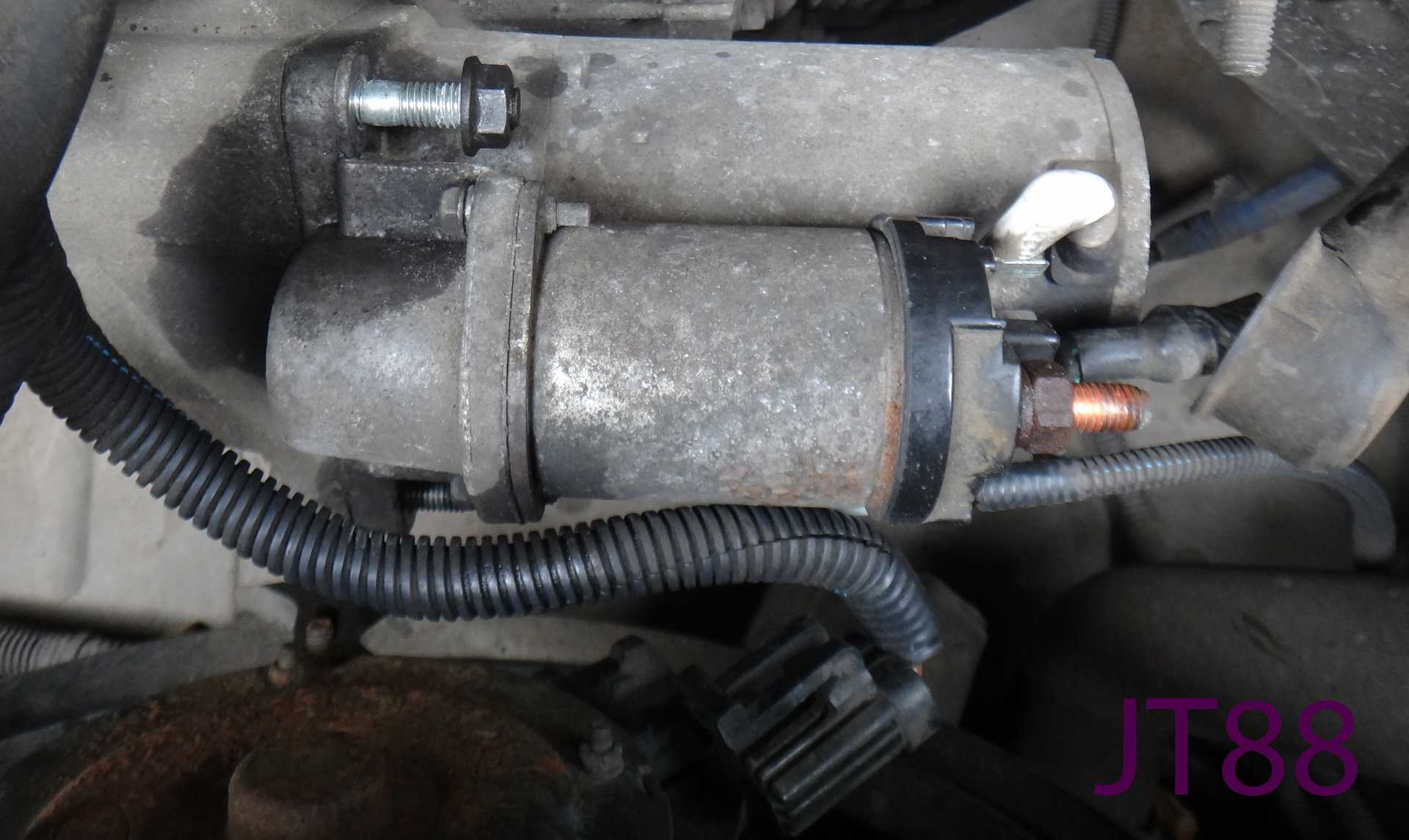

Как снять и заменить стартёр в сборе

Замена стартёра на Ладе Калине производится так же быстро, как замена других деталей, являющихся «расходниками». При этом поменять салонный фильтр будет даже сложнее. А долговечность узла под названием «стартёр» в действительности ничем не ограничена. Его чертёж приведён ниже:

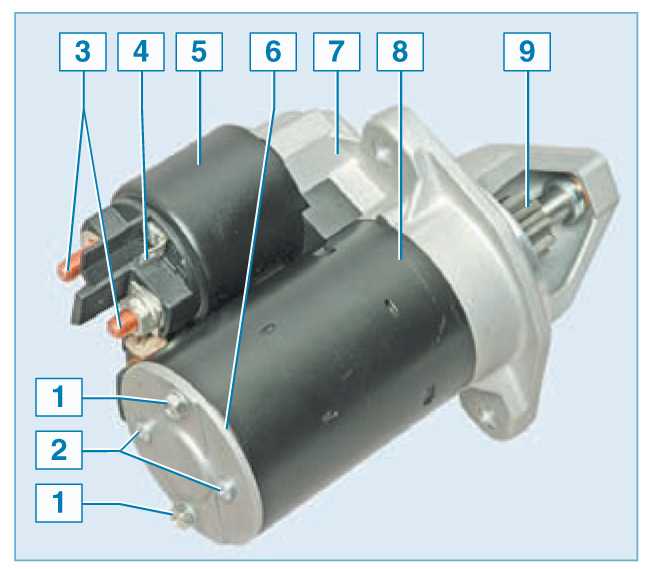

Здесь есть три крепёжных отверстия, под которые подходят винты «М8» (нужен ключ «на 13»). Демонтаж проводят в следующем порядке:

1. Откручивают гайку «3» (подойдёт ключ «на 13»);
2. С контактного винта снимают клемму;
3. Штекер встроенного реле отключают;
4. Отворачивают ключом «на 13» две либо три гайки крепления.

Все перечисленные действия иллюстрируются на фото:

Установка нового стартёра производится в обратном порядке. А руководство по его ремонту мы приводим на видео.

голоса

Рейтинг статьи

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке

В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Признаки неисправности

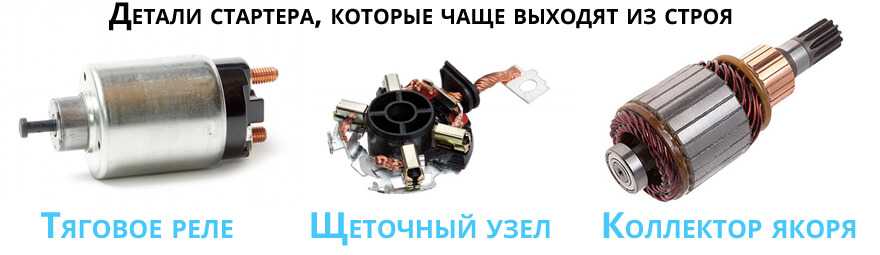

Стартер не является очень сложным механизмом и имеет небольшое количество деталей, которые выходят из строя. Наиболее часто проблемы со стартером возникают из-за следующих поломок:

• Стерлись контактные щетки – такое происходит из-за длительного использования стартера на автомобиле и чаще всего возникает к 100 000 км. пробега. Данная процедура легко исправляется заменой щеток.
• Поломка втягивающего реле – втягивающее реле одна из наиболее слабых деталей стартера и выходит из строя в разные сроки не от чего не завися. При такой поломке стартер вращается, но не входит в зацепление с маховиком.
• Поломка бендикса – бендикс это механизм напоминающий обгонную муфты, которая вращается в одну сторону, но клинит в другую.
• Обрыв обмотки статора или якоря.

Все причины кроме обрыва обмотки легко исправляются заменой элементов на новые, но если произошел обрыв обмотке лучше заменить стартер на новый.

Проверка работоспособности механизма

Чтобы проверить работу втягивающего устройства на Лада Калина, выполните следующие действия:

1. Включите зажигание автомобиля и убедитесь, что батарея полностью заряжена.
2. Нажмите на кнопку втягивающего устройства на пульте дистанционного управления. Если слышен звук характерный для работы механизма, значит он функционирует правильно. Если нет, то возможно он неисправен и требует ремонта или замены.
3. Проверьте, что втягивающее устройство прекращает работать, если кнопка отпущена. Если механизм продолжает работать после отпускания кнопки, возможно втягивающее устройство не регулируется правильно и требует настройки или замены.
4. Проверьте работу втягивающего устройства на разных скоростях. Убедитесь, что механизм функционирует одинаково хорошо на всех скоростях. Если есть неравномерность в работе механизма на разных скоростях, это может быть признаком неисправности и требует дополнительного осмотра и ремонта.

Не забывайте, что регулярная проверка и обслуживание втягивающего устройства поможет поддерживать его работоспособность и продлит его срок службы.

Причины, по которым Лада Калина может не заводится?

Лада Калина выпускается уже больше десяти лет, и совершенствуется, приобретая новые функции и «навороты», но водители и новых автомобилей могут иметь неисправности.

Самой распространенной причиной, по которой может не завестись любой автомобиль, не исключением является и Лада Калина это низкое качество топлива. Многие водители стали замечать, что после заправки автомобиля бензином, он начинал терять обороты. Кажется, все бы залили не качественный бензин, автомобиль «закапризничал», но это может привести к неприятных последствиям – ремонту топливной системы, а стоит он весьма не дешево, или еще хуже к ремонту и самого двигателя. Некачественный бензин и пагубно влияет на электронную систему, так как в нем очень много разных примесей, а электроника очень чувствительна. Собственно мы подошли и ко второй по распространенности причине, по которой может не заводится Лада Калина – это сбой электронной системы. Современные инжекторы, которые устанавливают на автомобили Лада Калина, еще очень далеки от совершенства, они очень чувствительны к таким факторам как топливо, влага, воздух.

Если это не первые две причины, тогда стоит взглянуть поглубже это может быть не качественный бензонасос. Очень часто владельцы автомобилей Ваз имеют на него жалобы, не исключением является и Лада Калина. Радует тот факт, что новый бензонасос стоит не дорого, и можно легко его заменить. Признаками неисправности бензонасоса могут быть: 1) автомобиль не заводится с первого раза; 2) для запуска двигателя приходится долго «прокручивать стартер».

Еще одной проблемой является проблема с искрой. Многие автомобилисты экономят на покупке качественных свечей, не задумываясь какую важную роль играют свечи зажигания. Именно от свечей зависит напрямую хороший запуск двигателя и стабильная его работа. Если ваша « ласточка» заводится и глохнет, или вы слышите, что двигатель троит – проблема со свечами. Если свечи в порядке проверьте стартер. Стоит прислушаться, как он работает, не издает ли характерных щелчков.

В этой статье мы осветили самые распространенные причины, по которым Лада Калина может не заводится

Самое важное это следить за своим автомобилем, проходить во время тех. обслуживание и стараться заправляться только на проверенных АЗС более качественным бензином

Проверка бензонасоса Лада Приора

На Лада Приора реле бензонасоса и его предохранитель находятся в дополнительном монтажном блоке возле левой ноги переднего пассажира. Предохранитель имеет маркировку F3 (15А), а реле K2.

Первым делом проверяем предохранитель бензонасоса, и в случае необходимости заменяем его на аналогичный новый. Проверка проводки и самого бензонасоса выполняем таким же способом, как и на автомобилях Лада Калина и Лада Гранта (см. выше).

Напомним, не забывайте регулярно менять топливный фильтр.

Ключевые слова: система питания лада гранта | система питания лада калина 2 | система питания лада приора

Электрический бензонасос, расположенный в бензобаке баке легкового автомобиля Лада Калина, можно считать сердцем системы питания инжекторного двигателя. Именно он, создаёт в рампе необходимое давление, от величины которого, зависит работа электромагнитных форсунок. Включением и выключением бензонасоса управляет контролёр. При повороте водителем ключа в положение «зажигание включено», напряжение на клеммы бензонасоса, в течении 3-5 секунд, подаётся через главное реле. А как только начнёт вращаться коленчатый вал двигателя, то по сигналу датчика ДПКВ, контролёр включает в работу реле бензонасоса и напряжение на его клеммы пойдёт уже через контакты этого реле.

Как известно, все электрические цепи в электропроводке автомобиля защищены плавкими предохранителями и если бензонасос не хочет включаться, то в первую очередь проверяют именно их. Найти пятнадцати амперный предохранитель, защищающий цепь бензонасоса, можно в дополнительном монтажном блоке расположенном рядом с прикуривателем. Для того чтобы открыть его крышку, потребуется плоская отвёртка. В этом блоке имеется четыре гнезда для установки предохранителей. Если они стоят в первом, втором и третьем гнезде, то проверять нужно будет средний предохранитель, так как именно он защищает цепь бензонасоса.

Выяснив, что данный предохранитель цел, то следующим шагом станет проверка реле бензонасоса. Находится оно за крышкой воздуховода, расположенной в ногах переднего пассажира. Чтобы её снять, придётся выкрутить один саморез. Далее, отворачиваете гайку крепления Г-образной металлической пластины и вытаскиваете её вместе с закрепленными на ней четырьмя реле. Реле бензонасоса закреплено снизу пластины, а среднее из тех трёх, что стоят на верху пластины, называется главным реле. Проверку работоспособности реле осуществляем методом замены на заведомо исправное реле.

Если проверка предохранителя и реле не дала желаемых результатов, тогда путём подачи напряжения напрямую с клемм АКБ на клеммы бензонасоса (серый провод плюс, черный провод минус) проверяем, будет ли работать бензонасос. Если он включится, то неисправность нужно будет искать либо в отсутствии контакта провода, идущего на «массу», либо в обрыве провода идущего от реле бензонасоса к его колодке. Обрыв серого провода возможен ногами задних пассажиров, так как жгут из 4-х проводов к колодке бензонасоса идёт под ковриком, по середине салона.

Причины поломки стартера и основные виды неисправностей

Все причины неисправностей можно разделить на две группы:

1. Механические. К ним относятся поломки, которых причиной стал износ деталей. Они изнашиваются в течение продолжительной эксплуатации или при нарушении правил эксплуатации. Возможны механические повреждения и по причине электрических неполадок.
2. Электрические. К таким поломкам относятся проблемы с электропитанием. Для обнаружения электрических неполадок нужно проверить всю проводку, провести диагностику контактов, межвитковых замыканий. Также следует проверить подгорания замыкающих пластин и рабочих поверхностей, которые возможны из-за прохождения лишнего тока через контакты.

Диагностика с помощью АКБ

Если говорить в общем, то возможны следующие поломки запускающего двигатель устройства:

1. При попытке запустить стартер не вращается якорь и не срабатывает реле тяги. Основной причиной является недостаточное электропитание. Это может быть вызвано разряженной аккумуляторной батареей, окислением на плюсовой клемме или плохим контактом, слабой затяжкой наконечников на аккумуляторе, обрывом электрической, межвитковым замыканием и заеданием якоря.
2. При исправно работающем втягивающем реле во время запуска стартера тяжело вращается якорь. Возможная причина — замыкание между пластинами коллектора или его подгорание, зависание, износ щеток, плохая зарядка АКБ, износ втулок якоря, смещение якорных пластин, обрыв обмотки, межвитковое замыкание стартера и якоря.
3. При работающем стартере вращается якорь, но нет вращения коленвала. Причина может быть в поломке буферной пружины или поводкового кольца муфты, пробуксовке свободного хода муфты, в плохом перемещении якоря, неисправности рычага, выключающего муфту.
4. Стартер не отключается после того, как завелся двигатель – заедает втягивающее реле или привод рычага, неисправна возвратная пружина замка зажигания, поломка возвратных пружин реле, муфты. В любом из этих случаев нужно выключить зажигание и отсоединить провод, идущий к реле.
5. Появление посторонних шумов говорит об ослаблении крепления устройства, износе втулок подшипников, ослабление буферной пружины стартера, повреждении венца маховика или забоины в зубьях привода, неправильной регулировке хода шестерни устройства.

Начало проверки втягивающего устройства

При проверке втягивающего устройства на Лада Калина следует выполнить несколько действий:

1. Подъем передней части автомобиля с помощью домкрата и установка его на надежные опоры.
2. Проверка состояния устройства на наличие видимых повреждений, трещин или износа.
3. Очистка устройства от грязи и пыли с помощью щетки и сжатого воздуха.
4. Осмотр пружины втягивающего устройства на наличие деформаций или повреждений.
5. Проверка перемещения шестерни и зубчатого колеса втягивающего устройства на наличие заеданий или потери зубьев.
6. Проверка наличия зазора между шестерней и зубчатым колесом, который должен быть минимальным.
7. Проверка работоспособности электрической части втягивающего устройства с помощью тестера или мультиметра.

Способы проведения проверки

В случае возникновения проблем с реле стартера Лада Калина, можно провести следующие виды проверок:

1. Визуальный осмотр

   Перед началом проверки необходимо внимательно осмотреть реле стартера на наличие видимых повреждений, таких как трещины, вздутие или одежда изоляции, коррозия контактов и т.п. Если обнаружены повреждения, реле стартера необходимо заменить.

2. Проверка целостности контактов

   В ходе работы реле стартера, контакты могут выгореть или утратить свою целостность. Для этих целей можно использовать мультиметр. С помощью мультиметра проводится проверка каждого контакта реле на наличие замыкания или обрыва. Если обнаружено замыкание или обрыв, реле стартера необходимо заменить.

3. Проверка электромагнитного привода

   Электромагнитный привод реле стартера должен иметь определенное сопротивление, чтобы работать правильно. Для этой проверки можно использовать мультиметр. Измерьте сопротивление электромагнитного привода и сравните его с рекомендованными значениями. Если сопротивление не соответствует рекомендуемым значениям, электромагнитный привод следует заменить.

4. Проверка подачи тока на катушку реле

   Для этой проверки требуется мультиметр и вспомогательный провод. Подсоедините мультиметр к катушке реле и включите зажигание автомобиля. Проверьте, подается ли ток на катушку реле. Если тока нет, возможно, проблема в электрической системе автомобиля, которую необходимо диагностировать и исправить.

5. Проверка работы реле

   При помощи вспомогательного провода подсоедините клемму «+» аккумулятора к катушке реле, а другую клемму «-» аккумулятора к корпусу реле. По характерному щелчку реле можно судить о его работоспособности.

Почему автомобиль не заводится?

Причин, побуждающих мотор не включается, на самом деле существует достаточное множество. Склонимся к перечислению наиболее распространенных факторов, касающихся именно Лада Калина, с которыми будут в состоянии «справиться» владельцы.

1. Неисправен иммобилайзер. Когда не включается мотор посредством ключа зажигания специалисты рекомендуют прибегнуть к проверке данного узла. Определить это можно визуальным способом. В такой ситуации с началом работы устройства с присутствием перебоев раздается характерный звук или имеющиеся здесь лампы переходят в режим постоянного свечения.

Для самостоятельного искоренения обозначенной проблемы сначала потребуется детально изучить особенности работы ламп, где заложена расшифровка режимов их функционирования.

Здесь владельцу необходимо просчитать:

• спустя сколько секунд лампы начнут загораться;
• какое количество вспышек произойдет;
• какого характера звук воспроизводит зуммер.

Заимев потребную информацию, необходимо просмотреть инструкцию и определить характер возникшей проблемы с целью ее последующего устранения.

2. не крутит стартер в автомобиле Лада Калина. Это второй этап проверки, к которому следует прибегнуть в случае, если иммобилайзер исправен. Первичным фактором, вызывающим отсутствие функционала стартера, то есть не заводится не крутит стартер, является разряженный аккумулятор. Об этом будет свидетельствовать отсутствие свечения ламп на приборной панели. Если батарея разряжена не полностью, то лампы будут светиться, однако стартер не сможет провернуть маховик из-за недостатка электропитания. Для окончательного определения слабого заряда включаем фары (дальний свет) и наблюдаем интенсивность светового потока. При слабом свечении констатируем разряд и необходимость подзарядки АКБ.

3. Утечка тока в проводке стартера LADA Kalina. Чтобы проверить коммутацию и уровень поступающего питания к стартерному узлу потребуется воспользоваться вольтметром. Провод красного цвета соединяем с плюсовым выводом стартера, а черный коммутируем с «массой» авто. Смотрим на экран тестера. Если напряжение равно 12 Вольтам, то констатируем исправность проводки и корректность подключения. Когда экран не высвечивает значение измеряемого параметра, то склоняемся к визуальной проверке целостности проводки и ее замене (иногда — очистке участков окисления). Также нелишней будет проверка исправности предохранителя.

4. Некачественное топливо. При использовании топлива с недостаточными качественными кондициями свечи систематически «заливает», в результате чего двигатель «отказывается» нормально функционировать. Особо отчетливо недочет проявляет себя в морозную погоду, поскольку образовавшийся конденсат «забивает» фильтрующий топливный компонент. Во избежание подобной неприятной ситуации специалисты рекомендуют зимой добавлять в топливо очищенный спирт. Наиболее эффективной мерой будет приобретение топлива только у проверенных заправочных станций, которые заботятся о свей репутации и не склонны реализовывать некондиционное топливо.

Если случайно произошел факт заправки некачественным топливом, то его в скорой мере необходимо слить, после чего следует заменить фильтр и очистить форсунки на специальном стенде.

5. Неисправность электронного модуля управления мотором (или ЭБУ). К проверке исправности обозначенного блока необходимо прибегать, когда вышеуказанные причины, если не заводится не крутит стартер, не фигурируют в конкретном автомобиле. По своему конструктивному устройству модуль является достаточно надежным устройством, к тому же он защищен от воздействия наружных атмосферных факторов. Иногда владельцы собственноручно провоцируют выход из строя ЭБУ, к примеру, пролив на его поверхность какую-нибудь жидкость. Также источником неисправности модуля могут стать утечки из радиатора системы отопления салона, поскольку этот узел не обладает надежностью и к тому же расположен в непосредственной близости от ЭБУ.

6. Если блок все-таки пришел в негодность, то отремонтировать его не удастся. Замена будет весьма дорогостоящей процедурой, поскольку цена на новое электронное устройство весьма немалая. К тому же за услугу, оказанную сервисным центром, придется заплатить нешуточную сумму. Избежать указанной неприятной ситуации можно, если с достаточной периодичностью проверять целостность радиатора и обращаться с чувствительным к влаге электронным модулем достаточно аккуратно.

Проверка цепи включения стартера автомобиля Лада Гранта

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность, как самого стартера, так и цепи его включения.

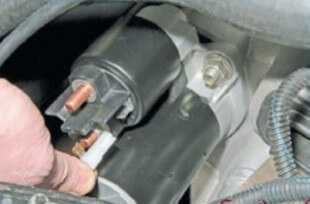

Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

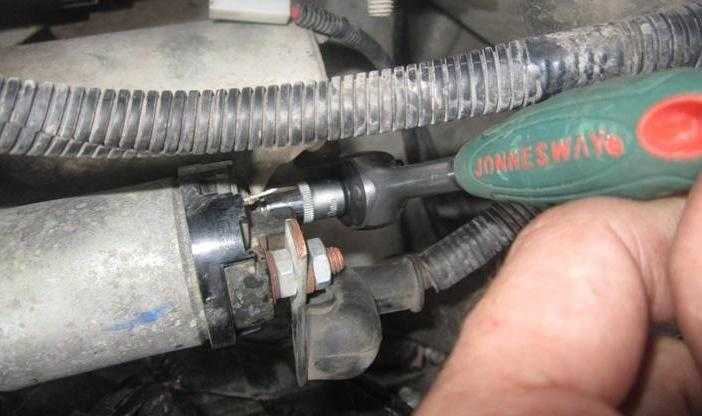

Стержнем отвертки перемыкаем вывод обмоток тягового реле и наконечник провода, соединенного с плюсовым выводом аккумуляторной батареи.

При проведении этой операции необходимо соблюдать осторожность, т. к. возможно искрообразование в зоне замыкания выводов

Не замкните отвертку на «массу» в момент замыкания выводов!

возможно искрообразование в зоне замыкания выводов. Не замкните отвертку на «массу» в момент замыкания выводов!

Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле.

Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта.

Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле контактной группы замка зажигания, для поиска неисправности в цепи включения стартера.

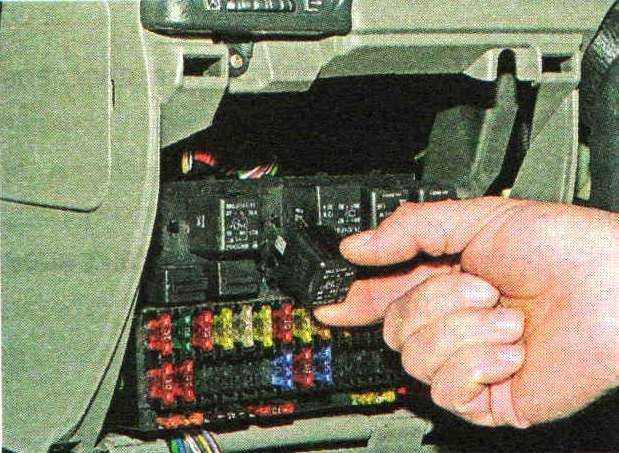

Вынимаем из монтажного блока реле стартера.

Для проверки реле стартера устанавливаем на его место заведомо исправное реле типа 902.3747-11. для этого можно использовать соседнее реле стеклоподъемников. Если с вновь установленным реле стартер включается, то реле стартера вышло из строя и его необходимо заменить. В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.

Для проверки силовой цепи вынимаем реле стартера из монтажного блока.

Вставляем перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87». Переводим ключ в замке зажигания в положение «II» — «стартер». Если стартер включится, силовая цепь исправна, если нет, то тестером

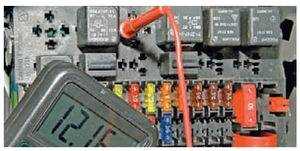

Проверяем подводится ли «+12 В» к гнезду «30» реле стартера при нахождении ключа в замке зажигания в положении «II».

При этом второй («минусовый»), щуп тестера можно подсоединить к болту крепления ограничителя открывания двери.

В том случае, если напряжение подводится к гнезду «30», тестером проверяем целостность цепи от гнезда «87» реле стартера до наконечника провода управления тяговым реле стартера. Если же напряжение к гнезду «30» не подводится, проверяем цепь от вывода «50» замка зажигания до гнезда «30» реле. Если цепь исправна, необходимо заменить контактную группу замка зажигания.

В том случае, если силовая цепь стартера исправна, проверяем цепь управления реле стартером — для этого вставляем щуп тестера в гнездо «86» реле стартера, второй щуп тестера подсоединяем к «массе».

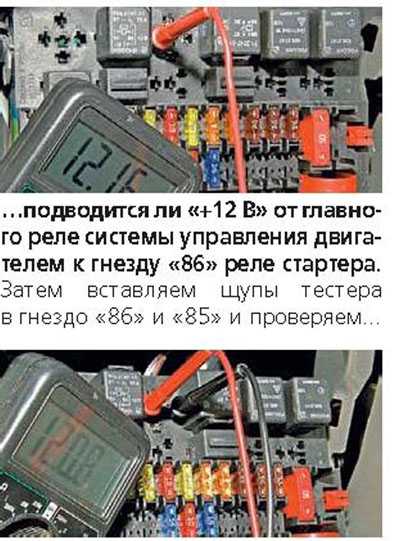

При включенном зажигания проверяем подводится ли «+12 В» от главного реле системы управления двигателем к гнезду «86» реле стартера.

Затем вставляем щупы тестера в гнездо «86» и «85» и проверяем есть ли «масса» в гнезде «85» реле соединенном с выводом «50» контроллера

В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода «50» контроллера – соответственно к гнездам «86» и «85» реле стартера.

https://youtube.com/watch?v=OWsowZQOF3o

Источники

• http://spike.su/index.php/Стартер-Лада-Гранта.html
• http://autoruk.ru/lada-granta/diagnostika/proverka-vkliucheniia-startera

Признаки неисправности стартера

Причин того что не заводится машина на самом деле существует много. Однако неисправность стартера можно определить по появлению одного или нескольких перечисленных ниже признаков:

• стартер не включается;
• стартер щелкает, но не крутит коленчатый вал двигателя;
• при включении стартера коленвал вращается очень медленно, из-за чего двигатель не запускается;
• слышен металлический скрежет шестерни бендикса, которая не входит в зацепление с коленвалом.

Далее перейдем к обсуждению возможных причин вероятной поломки. В частности, разберем ситуации, когда стартер или вовсе не крутит, или не вращает коленвал двигателя.

Возможные неисправности стартера

Если Лада Калина не заводится, то возможны следующие типичные неисправности:

• при запуске силового агрегата не работают все приборы;
• при переводе КЗ в положение старта, стартер не включается;
• пусковое устройство не включается с первого раза;
• стартер крутит, но не крутится коленчатый вал;
• при запуске устройство медленно вращается.

Если после пуска двигателя гаснут все приборы, это значит, что отсутствует электропитание. Следует проверить клеммы и степень зарядки АКБ. Если после запуска не работает пусковое устройство, то нужно проверить его исправность (автор видео — Expert R).

Начинать поиск неполадок лучше, не снимая устройство с машины. Сначала отверткой нужно соединить болты втягивающего реле сверху и снизу. В результате электромотор должен начать работать, но без вращения коленвала. Он должен вращаться свободно, при этом не должно быть каких-либо посторонних звуков и шумов.

После проверки электродвигателя нужно снять провод с клеммы управления тягового реле и перемкнуть отверткой ее и верхний болт. После включения должен начать вращаться коленчатый вал мотора. Если все нормально работает, нужно неисправность искать в цепи втягивающего.

Сначала нужно проверить реле пускового механизма, находящиеся в монтажном блоке, заменив его заведомо исправным элементом. Если пусковое устройство заработало, то нужно заменить неисправное реле. В противном случае нужно проверить силовую цепь. Для этого вставляем перемычку в гнезда 87 и 30.

При повороте ключа ЗЗ двигатель должен запуститься, иначе следует проверить контрольной лампочкой, подводится ли напряжение 12В к гнезду 30. Одним концом контрольки следует коснуться вывода 30, а второй соединить с массой. Лампочка должна гореть. Иначе возможно повреждение токоведущей дорожки.

Если цепь не имеет повреждений, проверяем контактную группу ЗЗ, присоединив концы контрольной лампы к разъемам 85 и 86. Если при запуске мотора, лампочка загорится, это говорит о том, что с контактной группой все в порядке. Иначе необходим ее ремонт.

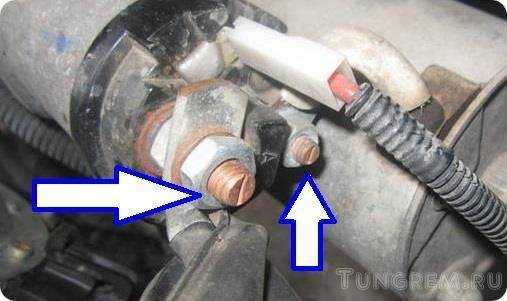

Втягивающее на исправность проверяется путем соединения ее болта, расположенного сверху, с клеммой управления. При замыкании реле должно сработать. В противном случае проверяется зарядка АКБ и состояние ее клемм. Если тяговое реле поломано, его следует демонтировать и проверить исправны ли обмотки. Если реле в рабочем состоянии, нужно проверить изношенность щеток.

Если стартер крутится, а коленвал не вращается, то устройство требует ремонта. При этом возможны следующие неисправности: проворачивается бендикс, ослаблен венец маховика, излом текстолитовой шестерни редуктора.
