Как проверить циркуляцию охлаждающей жидкости

Слабые места

У каждой системы охлаждения автомобиля есть недостатки. К наиболее частым проблемам на КАМАЗе можно отнести:

Основные неисправности двигателей КамАЗ-740

• возникновение протечек;
• повышение температуры антифриза до недопустимых значений;
• переохлаждение теплоносителя;
• проникновение антифриза в масляный контур.

Потеря антифриза в КАМАЗе чаще всего происходит на стыке труб. Иногда такая неприятность возникает из-за разрыва резиновых шлангов. Перегрев системы происходит при резком падении уровня антифриза. В этом случае это не может гарантировать эффективную работу двигателя.

При выходе из строя термостатов может произойти перегрев или переохлаждение жидкости. Все зависит от положения клапана, который заклинивает, вызывая неисправности. При открытом термостате антифриз циркулирует постоянно. Это предотвращает прогрев и запуск двигателя (особенно слышно при открытых шторках). При закрытом термостате антифриз не поступает в радиатор, где остывает. Поэтому охлаждающая жидкость в КАМАЗе быстро перегревается.

Еще одно слабое место — вентилятор вместе со сцеплением. Если он не будет работать достаточно эффективно, двигатель не сможет достаточно остыть. Поэтому во избежание возникновения неисправностей необходимо постоянно следить за состоянием КАМАЗа и оперативно устранять все проблемы.

Что такое явление кавитации

Кавитация — это процесс, при котором в масляной жидкости появляются и в дальнейшем схлопываются пузырьки. Сопровождается посторонним шумом, вибрацией или гидравлическими ударами. Возникает из-за понижения жидкостного давления, что может быть связано с увеличением скорости или прохождением акустической волны большой интенсивности во время полупериода разрежения.

Кавитационные процессы в насосах появляются постепенно:

1. Между рабочим колесом и корпусом образуется щель, через которую попадает жидкость.
2. Когда во время работы насоса происходит повышение давления, из-за этой щели утечка увеличивается. Это связано с перепадом давления между полостями всасывания и нагнетания.
3. Высокая скорость жидкости способствует появлению кавитации. Постепенно происходит разрушение рабочего колеса, корпуса насоса.

Существует несколько советов, следуя которым можно избежать появления кавитации:

• перемещение аппарата ближе к источнику;
• увеличение диаметра всасывающего шланга;
• замена всасывающей трубы на изделие из более гладкого материала, это позволит снизить сопротивление на участке всасывания;
• уменьшение количества поворотов на всасывающей трубе;
• увеличение радиуса всех отводов.

Все перечисленные меры направлены на создание таких условий, при которых на выходе образуется меньше воды, чем на входе. Если обеспечить указанные условия, можно надолго продлить срок службы насосного оборудования и обеспечить стабильный напор перекачиваемой жидкости.

Масляная система двигателя камаз

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.

Гидромуфта системы охлаждения

В устройство системы охлаждения (КАМАЗ) входит такой важный элемент, как гидромуфта. Основное назначение этого устройства — передача крутящего момента от коленчатого вала двигателя автомобиля на охлаждающий вентилятор. В случае резкого изменения крутящего момента гидравлическая муфта гасит вибрации, и вентилятор всегда работает плавно, без рывков.

Конструктивно гидравлическая муфта состоит из двух колес, которые вращаются на валу с помощью подшипников, заключенных в корпус. Количество лопастей разное: на основной 33, а на канальной — 32. Между лопатками гидромуфты имеется внутренняя полость, которая является функциональной. Именно через рабочую полость передается крутящий момент при заполнении маслом.

Для работы гидравлической муфты системы охлаждения необходимо, чтобы в нее поступало моторное масло. Это связано с переключателем, который имеет три положения. 3 фиксации переключателя соответствуют трем режимам работы вентилятора:

• автомобиль;
• вентилятор всегда включен;
• вентилятор полностью выключен, муфта не передает крутящий момент от коленчатого вала.

В автоматическом режиме система охлаждения (КАМАЗ Евро 2) работает по разработанной конструкторами схеме. То есть до тех пор, пока температура охлаждающей жидкости не достигнет 860С, масло не попадет в рабочую полость жидкостного сочленения и вентилятор будет выключен. А при повышении температуры выключатель размыкается, и масло попадает в гидравлический шарнир, включая вентилятор.

Если выключатель сцепления неисправен (двигатель перегрет), рекомендуется установить его в положение, при котором гидравлическая муфта постоянно разомкнута. И после устранения неисправности вернитесь в автоматический режим. Для случаев, когда машина проезжает глубокие броды, рекомендуется установить переключатель сцепления в замкнутое состояние.

Что такое масляный теплообменник КАМАЗ?

Масляный теплообменник (жидкостно-масляный теплообменник, ЖМТ) — узел систем смазки и охлаждения дизельных силовых агрегатов высокой мощности; встраиваемый в систему жидкостного охлаждения двигателя теплообменник специальной конструкции, обеспечивающий охлаждение моторного масла за счет теплообмена с потоком охлаждающей жидкости.

Система смазки мощных дизельных агрегатов КАМАЗ работает в тяжелых условиях, масло постоянно подвергается действию высоких температур и постепенно теряет свои качества. На определенных режимах моторное масло может перегреваться, что ведет к уменьшению его вязкости и смазывающей способности, а также к интенсивному разложению и выгоранию. В конечном итоге перегретое масло ухудшает работу двигателя и даже может стать причиной его выхода из строя. Эта проблема решается введением в систему смазки двигателей КАМАЗ элемента для охлаждения масла — теплообменника.

Масляный теплообменник является составной частью систем смазки и охлаждения мотора, он обеспечивает отвод излишнего тепла от масла за счет активного теплообмена с омывающим потоком охлаждающей жидкости (ОЖ). Именно поэтому устройства данного типа называются жидкостно-масляными теплообменникам, или ЖМТ. Данный агрегат выполняет несколько функций:

• Частичное охлаждение масла при температуре двигателя менее 100 градусов;
• Охлаждение всего поступающего на мотор масла при температуре в пределах 100-110 градусов;
• Сокращение расхода масла на угар и продление его ресурса;
• Обеспечение оптимального температурного режима различных систем двигателя — благодаря ЖМТ температура масла никогда не падает ниже температуры ОЖ, что способствует более равномерному прогреву деталей мотора, снижению механических напряжений и т.д.;
• Упрощение конструкции системы охлаждения масла и сокращение стоимости двигателя при обеспечении нормальных характеристик его работы.

Сегодня теплообменники устанавливаются в большинстве дизелей КАМАЗ, соответствующих нормам Евро-2 и выше, они играют важную роль в обеспечении нормальных характеристик силового агрегата на всех режимах работы. Неисправный теплообменник подлежит скорейшему ремонту или полной замене, но прежде, чем покупать новую деталь, следует разобраться в конструкции и работе этих устройств.

Узлы двигателя

Устройство двигателя КамАЗ 740 является сложной системой, функционирование которой обеспечивается сразу несколькими узлами. Слаженная система силового агрегата и систем снабжения двигателя обеспечивают бесперебойную работу силового агрегата и машины в целом, а совокупность этих систем делают его довольно компактным и позволяют обеспечивать высокую мощность.

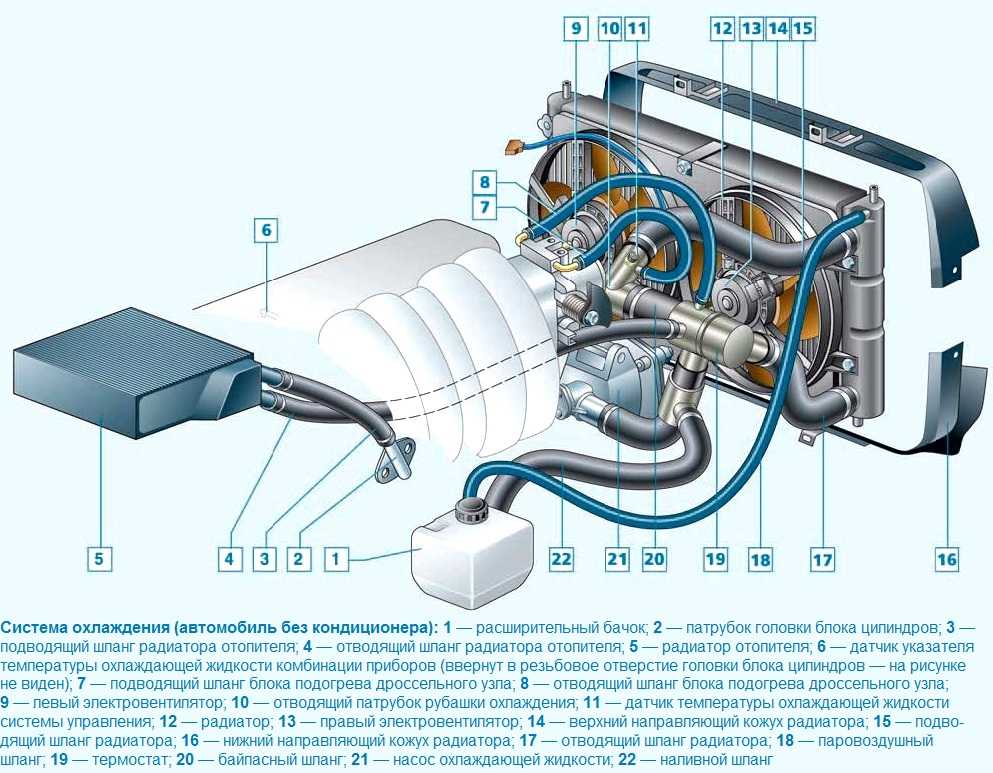

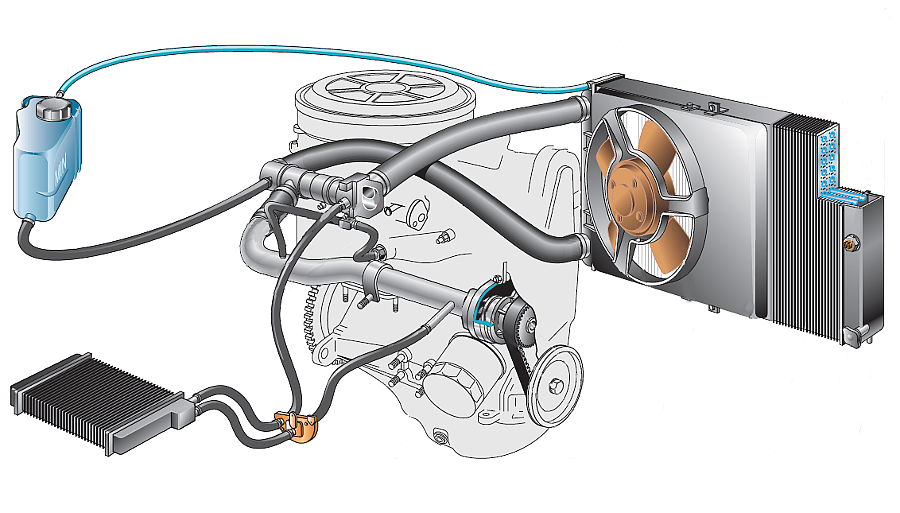

Работа системы охлаждения

Система охлаждения двигателя – довольно стандартная и мало чем отличается от большинства других дизельных двигателей. В роли рабочей жидкости выступает антифриз, а в теплое время года – очищенная вода.

Центробежный насос обеспечивает нагнетание охлаждающей смеси. Оттуда она поступает к головкам цилиндров: сначала в левую часть, потом- в правую. Далее проходит в полость цилиндров, откуда под давлением двигается к ГБЦ. После прохождения полного цикла смесь поступает в термостаты. После этого в зависимости от положения муфты гидравлического насоса охлаждает устройство или сливается в радиатор. Регулировка осуществляется при помощи гидромуфт.

Блок цилиндров

Блок цилиндров – это основная рабочая часть мотора. Он представляет собой часть корпуса двигателя, монолитную конструкцию с установленными в ней движущимися частями, технологические отверстиями, коммуникационными каналами.

В блоке имеются отверстия для крепления коленвала, распредвала и поршневой системы. Во время работы гильзы поршневой системы и головками цилиндров образуют камеры сгорания, в которых осуществляется сжатие топлива. Гильзы состоят из чугуна и закаляются электричеством. Материал изготовления –алюминий. Долговечность детали обеспечивается рубашкой охлаждения и отверстиями для смазки.

Устройство и работа смазочной системы

Смазочная система мотора КамАЗ 740 необходима для уменьшения трения деталей. Ввиду высоких рабочих температур она выполняет охладительную функцию, снижая рабочую температуру в двигателе. Система смазки КамАЗ 740 имеет комбинированный тип. Масло подается при помощи впрыска, самотеком или под низким давлением в те части силового агрегата, где требуется больше всего.

Схема смазочной системы представлена устройствами для подведения и охлаждения масла, хранения и фильтрации смеси. Из маслонасоса смесь подается в фильтр, после чего поступает на магистрали. Далее осуществляется подача масла к цилиндрам, газораспределительному механизму, коленвалу, компрессору и топливному насосу. Эти детали всегда подвержены большому трению и работают в условиях повышенной температуры, поэтому им требуется постоянная смазка.

Для смазки опоры поршневого кольца с поршней снимается часть масла и самотеком поступает на устройство, после чего стекает в поддон. Гидромуфта обрабатывается только в случае ее работы: в противном случае кран, активируемый гидросиловым датчиком закрыт и масло стекает. Из поддона смазка стекает в маслоприемник, а оттуда через фильтр – снова к насосу.

При недостаточном количестве смазывающей жидкости двигатель теряет мощность, перегревается. В нем появляются нарывы, из-за чего сокращается продолжительность работы мотора. Эксплуатация двигателя с недостаточным количеством смазочных веществ опасна для автомобиля и водителя.

Система питания

Система питания двигателя — это комплекс устройств, осуществляющих подведение топлива в блок цилиндров. Она состоит из баков для хранения горючего, топливопроводов, насоса низкого давления, ТНВД двигателя и форсунок. Она обеспечивает своевременный впрыск дизеля в камеры сгорания для своевременного сжатия топлива и правильной работы мотора.

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Типы водяных насосов, особенности устройства

Бытовые насосы составляют три основные группы, что зависит от свойств перекачиваемых жидкостей.Они могут быть:

—>

• Дренажные, предназначены для перекачки не очень сильно грязной воды, которые могут использоваться и для подачи чистой воды, что делает агрегаты универсальными. Применять такие аппараты можно для откачки жидкости из подвалов, затопленных паводковыми водами, или перекачать с их помощью воду из бассейна.
  Мотор аппарата хорошо защищен от проникновения внутрь корпуса воды. Надежный сальник защищает вал двигателя от влаги. Рабочее колесо, на котором расположены лопасти, при вращении вала внутри камеры, создает избыточное давление.
  Полости, находящиеся вокруг электродвигателя насоса, создают охладительный контур, что позволяет долгое время насосу работать без перегрева.
• Агрегаты, подающие чистую воду, бывают: поверхностные, устанавливаются на некотором расстоянии от источника с водой, а всасывание происходит через жесткий шланг или заборный трубопровод. Воду можно засасывать из глубины до 9 метров.

Поверхностный насос

…погружные, частично или полностью опускаются в воду и затем подают ее наверх. Глубина забора жидкости может быть до 100 метров. Отсутствие трущихся деталей, постоянное охлаждение водой, защищает такие агрегаты от перегрева.

Канализационные устройства, служат для выкачки бытовых стоков, в которых содержатся твердые частицы. По конструкции – это дренажные насосы, но со специальным колесом, которое способно рубить крупные части грязи на более мелкие. Без таких агрегатов невозможно производить работу выгребных ям в загородных коттеджах.

Ремонт радиатора и расширительного бачка

У радиатора могут быть следующие неисправности:

• вмятины, пробоины, трещины на бачках;
• поломки и трещины на пластинах каркаса;
• нарушение герметичности в местах пайки;
• повреждение охлаждающих пластин или трубок;
• засорение вследствие налипания насекомых;
• отложение накипи.

Загрязнения и накипь удаляют в установках с подогревом моющего средства до 70–85 °C, его циркуляцию и последующую промывку радиатора производят водой. Для очистки поверхности радиатора от налипших насекомых применяют специальный растворитель, который наносят на радиатор, а затем смывают водой.

Если латунные бачки имеют вмятины, их рихтуют на деревянной подкладке киянкой. Небольшие трещины запаивают мягким припоем. Поврежденные верхний и нижний бачки радиатора ремонтируют наложением заплат. Заплату и поврежденный участок зачищают, лудят и припаивают друг к другу. При невозможности запаять поврежденные трубки, их заглушают путем запаивания верхнего и нижнего концов. Но на весь радиатор допускается заглушать не более трех трубок. При большем числе поврежденных трубок их заменяют новыми или меняют радиатор полностью. Поломки и трещины на пластинах крепления радиатора заваривают газовой сваркой. Проверка герметичности радиатора. При утечке охлаждающей жидкости из радиатора, если найти место утечки невозможно, радиатор проверяют на герметичность. Для проверки на автомобиле радиатор заполняют водой, патрубки закрывают заглушками, оставив один открытым. Через открытый патрубок в радиатор подают воздух под давлением 1 кгс/см2. По месту появления воды определяют место утечки.

Вследствие плохого доступа к радиатору его удобнее проверять, сняв с автомобиля при холодном двигателе.

Для снятия и установки радиатора и расширительного бачка необходимо:

• слить охлаждающую жидкость из двигателя и радиатора;
• отсоединить электрические провода от датчика включения вентилятора и от вентилятора;
• отсоединить шланги от радиатора и расширительного бачка;
• снять четыре направляющих кожуха (верхний, правый, левый и нижний) с учетом того, что для снятия верхнего кожуха его необходимо вывести из специальных удерживающих пазов, для снятия правого и левого кожухов необходимо отстегнуть на левом кожухе две защелки, а на правом – три, для снятия нижнего кожуха нужно отвернуть три болта, крепящих его к радиатору;
• снять электровентилятор с направляющим кожухом в сборе, отвернув для этого гайки крепления направляющего кожуха к нижнему кронштейну крепления радиатора и гайки крепления кожуха к радиатору, снять кожух с электровентилятором в сборе;
• отвернуть гайки крепления радиатора к нижнему кронтшейну крепления радиатора и болты крепления радиатора, снять радиатор;
• отвернуть болт крепления расширительного бачка и снять бачок с автомобиля.

После снятия радиатора и расширительного бачка закрывают заливную горловину и патрубки радиатора, оставив один открытым, и подают через него воздух под давлением 1 кгс/см2. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые укажут место утечки. В разобранном виде без охлаждающей жидкости внутри радиатор не следует хранить более двух дней, так как может начаться коррозия. Рекомендуется закрыть отверстия пробками или заполнить радиатор слитой охлаждающей жидкостью.

Если радиатор покрыт накипью, маслом, а снаружи ржавчиной, следует продуть его сжатым воздухом, промыть водой, воздушные каналы осторожно прочистить деревянными шпильками. При ремонте радиатора эпоксидным клеем на поврежденные места шпателем наносят эпоксидный клей и обертывают их пропитанной этим же клеем полоской ткани. Для удобства продевания ткани между трубками, пользуются пинцетом

При работе с эпоксидным клеем нужно помнить: эпоксидные смолы ядовиты

Для удобства продевания ткани между трубками, пользуются пинцетом. При работе с эпоксидным клеем нужно помнить: эпоксидные смолы ядовиты.

Установку радиатора и расширительного бачка производят в обратном порядке. Отремонтированный радиатор надо проверить на герметичность. Если у автомобиля стоит радиатор с сердцевиной из алюминиевого сплава и пластмассовыми бачками, то их обычно не ремонтируют, за исключением замены некоторых трубок, а заменяют полностью. Расширительный бачок системы охлаждения изготавливают из прозрачной пластмассы. Отдельные небольшие трещины на шве, который соединяет верхнюю и нижнюю половины бачка, можно заварить, используя для нагрева пластмассы паяльник. При длине трещин более 20 мм бачок следует заменить. Вздутый бачок также заменяют. Вздутие может произойти в результате залипания выпускного клапана в его пробке, что приводит к повышению давления в системе охлаждения.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Технические характеристики

КамАЗ 5320 имеет колесную формулу 6 на 4. Габариты автомобиля:

• длина – 8395 мм;
• ширина – 2500 мм;
• высота – 2830 мм;
• колесная база (задняя тележка) – 1320 мм;
• дорожный просвет – 345 мм;
• передняя колея – 2010 мм;
• задняя колея – 1850 мм;
• погрузочная высота – 1370 мм;
• внешний габаритный радиус поворота – 9300 мм.

Автомобиль оснащался бортовой платформой с длиной 5200 мм и шириной 2320 мм (внутренние размеры).

Весовые характеристики модели:

• снаряженная масса – 7500 кг;
• полная масса – 15205 кг;
• грузоподъемность – 8000 кг;
• максимальная масса прицепа – 8000 кг.

Динамические параметры:

• предельная скорость – 85 км/час;
• тормозной путь на скорости 40 км/час (в составе автопоезда) – 21 м;
• угол преодолеваемого подъема – 30%.

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

• Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
• Открутив болты, легким постукиванием по фланцу снимаем двигатель.
• Отделив соединение, станет видно вращательную втулку.
• Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
• Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
• Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

• Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
• Два штурвала с пружинами для регулировки давления.
• Реле управления подачи энергии на блок.
• Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
• Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

• Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
• Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

• Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
• Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

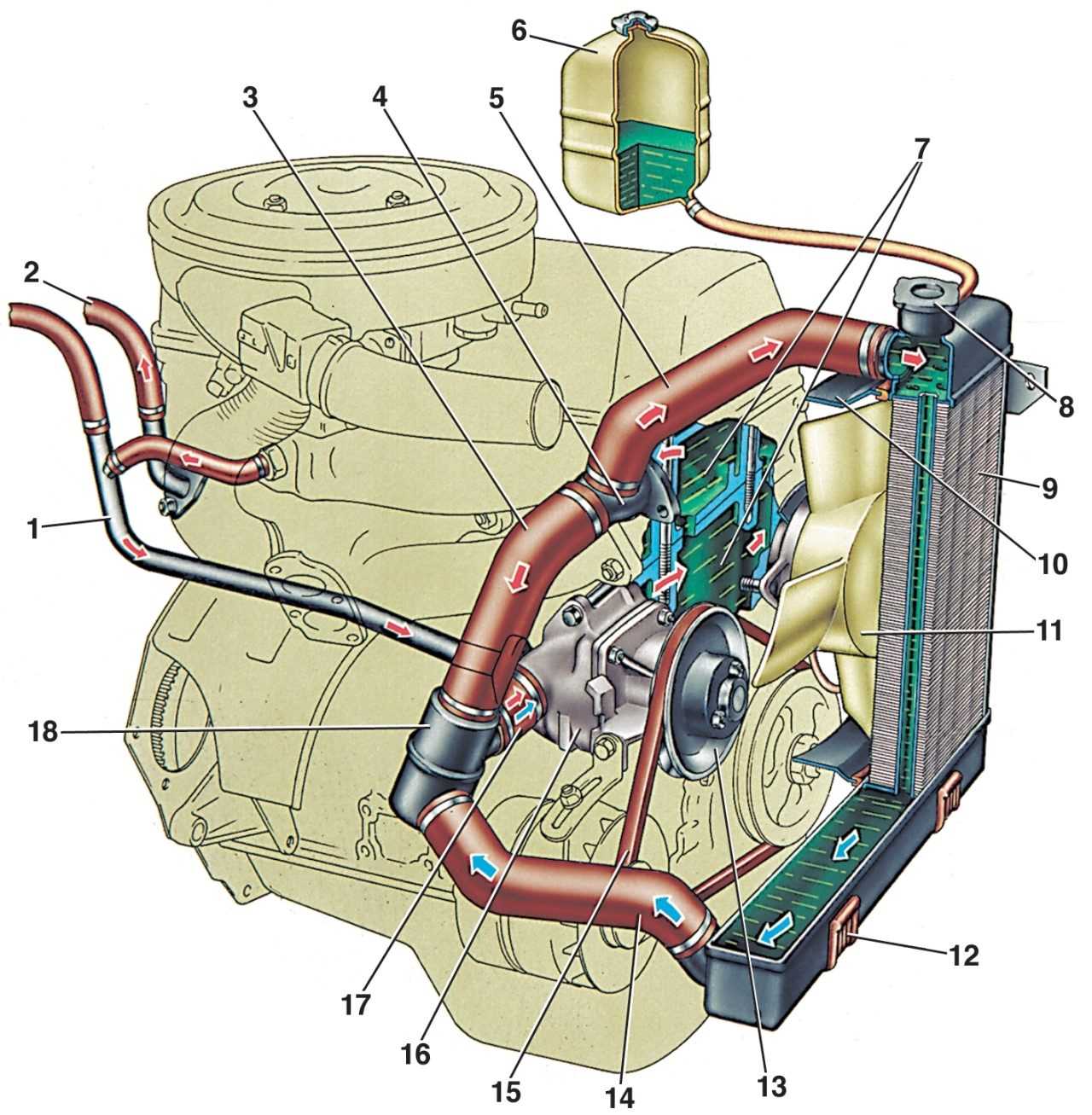

Работа системы охлаждения

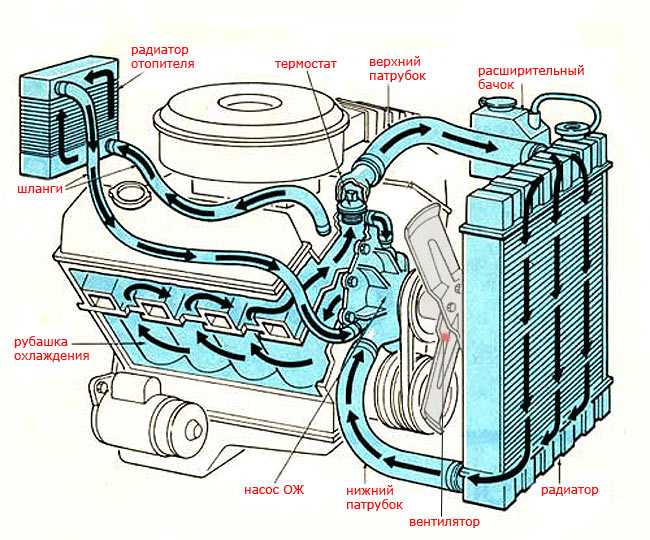

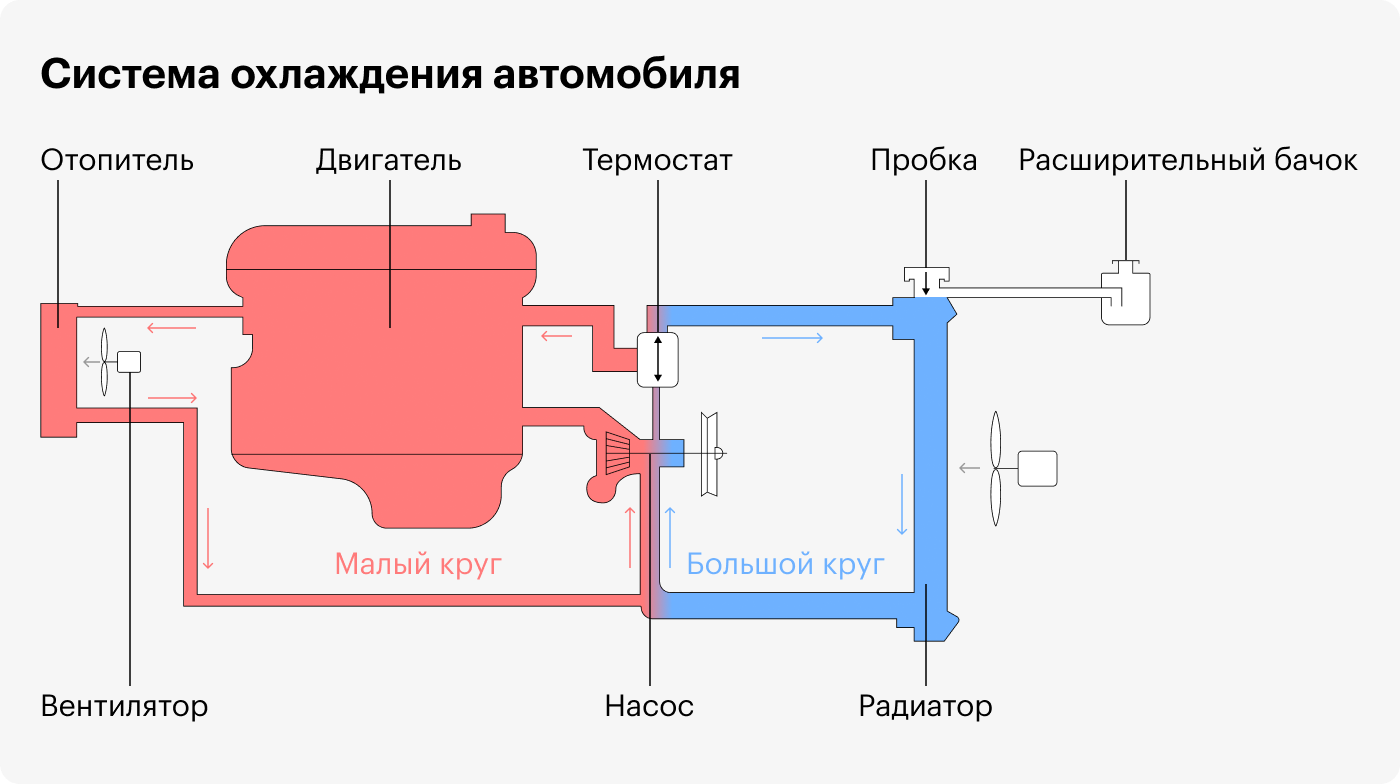

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

По малому кругу жидкость циркулирует при пуске холодною двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос — распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора — сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

Переохлаждение двигателя сопровождается ростом механических потерь из-за повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров приводит к коррозии. В отрабатавших газах повышается содержание углеводородов не сгоревшего топлива и высокотоксичных альдегидных соединений.Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

Радиатор является теплообменником системы охлаждения, где поступающая из двигателя жидкость передаст теплоту потоку воздуха.

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину ра­диатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка за­глублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов тру­бок, впаянных в верхний и нижний бачки. К трубкам крепятся гонкие ох­лаждающие пластины или гофрированные ленты, изготовленные из лату­ки, алюминия или красной меди.

Пробка заливной горловины в закрытых системах жидкостного охлажде­ния имеет два предохранительных клапана с уплотнительными резиновы­ми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давленияв системе против атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или поло­стью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулирует­ся количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных иди горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осущест­вляется вручную или с помощью устройства с термостатом.

Жидкостной насос создаст в системе охлаждения принудительную цир­куляцию жидкости. Применяют одноступенчатые жидкостные насосы цен­тробежного типа. Привод насоса, как правило, работает от шкива коленча­того вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты» уплотняющей шайбы ипружинного кольца. Вал насоса вращается на двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давле­ние и 0,04 —0,1 МПа, отличаются компактностью и обеспечивают доста­точную подачу жидкости при сравнительно больших зазорах между крыль­чаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего че­рез сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Обслуживание системы охлаждения гарантия нормальной работы вашего двигателя.

Как почистить детали

Засор насоса образуется из-за скопившихся известковых отложений. Чрезмерные загрязнения могут привести теплоагрегат к полному выходу из строя. Небольшие отложения на валу можно устранить самостоятельно с помощью обычной уксусной эссенции.

Чтобы очистить внутренности помпы от загрязнений, разбавьте её водой 1:1. Полученный раствор залейте внутрь насоса через одно из крепёжных соединений.

Через сутки известковые отложения частично растворятся, а для удаления остатков разберите агрегат и основательно его почистьте.

Чистку внутренностей насоса проводите бережно, удаляя остатки отложений со всех поверхностей, при этом воспользуйтесь деревянным шпателем. Завершите обработку шлифовкой, которую можно сделать с помощью кусочка ткани или специальной пасты.

Как это работает?

В любом двигателе используется два контура:

В обоих находится охлаждающая жидкость. Однако, после старта двигателя, она нагревается только по «малому» кругу. Так мотор быстрее наберет свою рабочую температуру, которая, как известно, составляет 80-90 градусов Цельсия. Малый круг – это теплообменник печки и непосредственно сам двигатель. Ко второму контуру относят радиатор с патрубками, который имеет большую площадь охлаждения. Находится этот радиатор перед двигателем. Дополнительно забор воздуха обеспечивает специальная крыльчатка. Это может быть вискомуфта либо электровентилятор. Но работа этих элементов уже не зависит от термостата (здесь задействуется температурный датчик или приводной ремень коленчатого вала).

Как видите, устройство имеет простой принцип работы. Однако и этот механизм иногда дает сбои. Признаки неисправности термостата, на «Рено Логан» установленного, всегда сопровождаются перегревом. Но обо всем по порядку. Итак, ниже рассмотрим основные симптомы и признаки неисправности термостата.

«Логан» 1.6 имеет медный термостат. Его срок службы довольно большой (10 и более лет). Но при его неисправностях не стоит медлить с заменой.

Виды систем охлаждения

Всего на двигателях внутреннего сгорания используется два типа охлаждения – воздушное и жидкостное.

Воздушная система охлаждения, ее конструкция, недостатки

Устройство воздушной системы охлаждения двигателя

В силу ряда недостатков на автомобильном транспорте воздушная система широкого распространения не получила, хотя конструктивно она значительно проще, чем жидкостная.

Основным ее элементом являются ребра охлаждения на цилиндрах.

Тепло, выделяемое от цилиндров, распространялось на эти ребра, а проходящий через них поток воздуха осуществлял его отвод. Для создания потока дополнительно конструкция системы могла включать турбину – специальную крыльчатку, с приводом от коленчатого вала и рукав, которым создаваемый поток воздуха направлялся на цилиндры. Это  вся конструкция воздушной системы.

На автотранспорте воздушная система практически не используется, потому что:

• невозможна регулировка температурного режима (зимой мотор не выходил на необходимую температуру, а летом – очень быстро перегревался);
• чтобы обеспечить равномерное распределение потока воздуха, каждый цилиндр стоял отдельно;
• во время стоянки с заведенным мотором даже при наличии турбины поток воздуха очень слабый, что приводит к быстрому перегреву;
• невозможно организовать обогрев салона.

ПРИЧИНЫ НИЗКОЙ ТЕМПЕРАТУРЫ ДВИГАТЕЛЯ

Заниженная температура двигателя может быть в следующих случаях:

• применение несоответствующего термостата (температура открытия слишком ранняя)
• высокая производительность вентиляторов охлаждения, или их принудительная работа с момента запуска двигателя
• неисправность термостата
• несоблюдение пропорции смешивания антифриза с водой.

Если вы приобретаете антифриз концентрат, то его обязательно нужно разбавлять с дистиллированной водой. Если в вашем регионе t° снижалась, максимум, чем до -30°, то приобретайте антифриз с пометкой “-80” и разбавляйте его 1:1 с водой. В этом случае, полученная жидкость будет вовремя нагреваться и охлаждаться, а также не потеряет смазочных свойств, что крайне необходимо для помпы.

Источник
