Способы открытия
Если Газель Некст не открывается, боковая сдвижная дверь заклинила, то применяются профессиональные и кустарные методики починки полотна. Когда произошла блокировка замка, а попасть внутрь не представляется возможным, можно выбрать любой из ниже перечисленных вариантов исправления ситуации. Для работы потребуются некоторые инструменты, которые есть в машине каждого водителя.
Открыть саму дверь снаружи без ключа, не повреждая конструкцию, не получится. Сначала необходимо попасть в салон.
Отвертка и уплотнитель

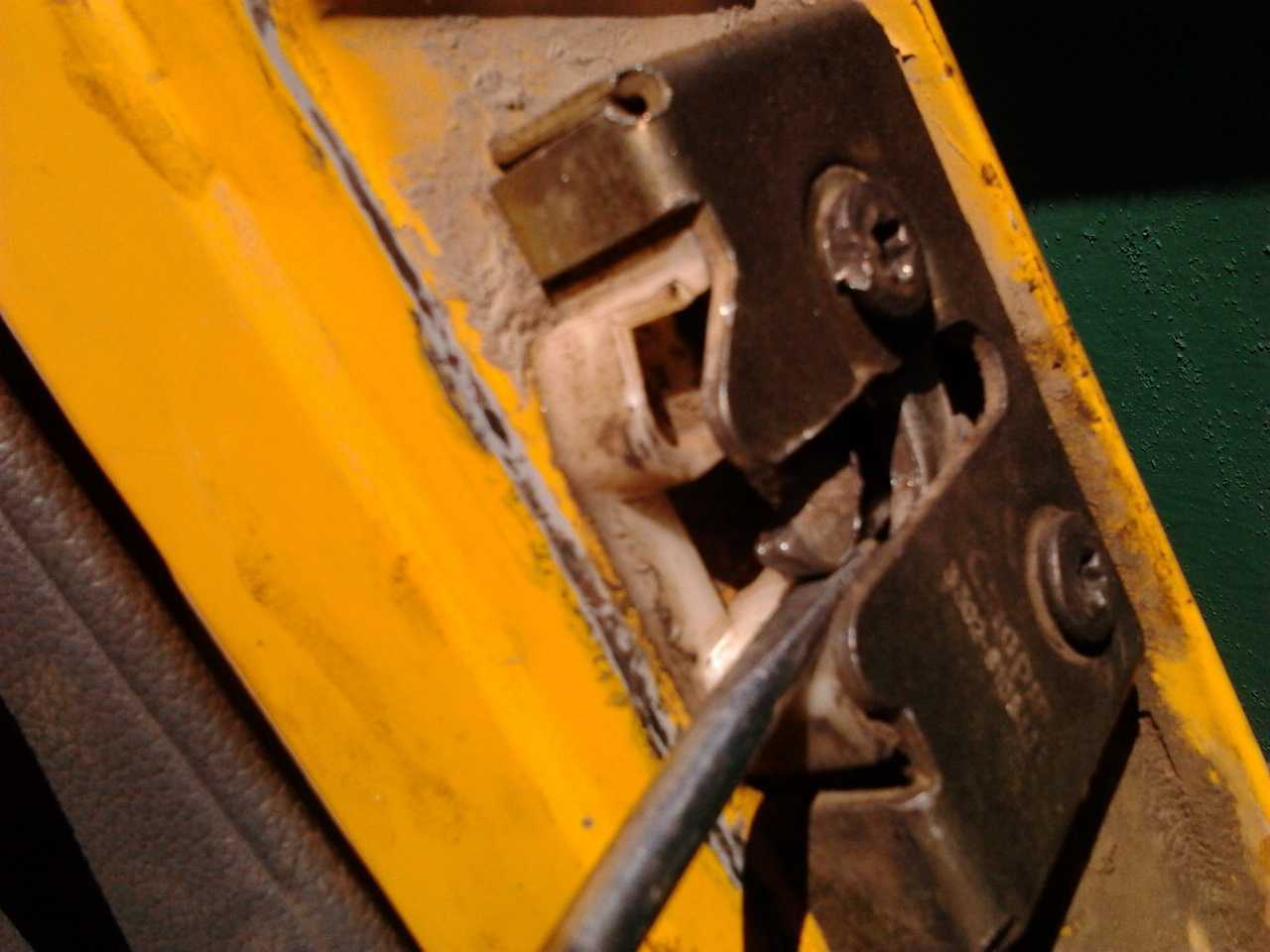

Если заклинило зимой боковую дверь на новой Газели, то открыть полотно без ключа все же можно попробовать, для этого нужно:
- С помощью плоской отвертки поддеть уплотнитель стекла.
- Вручную опустить элемент.
- Попасть в машину через пассажирскую дверцу рядом с водителем.
С помощью отвертки можно открутить отбойник боковой двери, круглые крепежи на Газели скрываются под пластмассовыми заглушками.
Если под рукой есть крепкая деревянная палка или железный прут с крюком на конце, то можно попробовать с их помощью отпереть механизм. Клином требуется упереться между рамкой и стойкой
Важно действовать аккуратно, чтобы не повредить лакокрасочное покрытие. Когда появится щель между стеклом и уплотнителем, можно опустить форточку или нажать на блокиратор
Петля
Чтобы попасть в Газель Некст при заклинивании сдвижной двери используют проволоку. Ее длина должна позволять достать до блокировочной кнопки. На конце металлического шнура требуется сделать петельку. По размерам она должна быть чуть больше кнопки открывания. Немного опустив стекло, проволока опускается в цель и одевается на кнопку блокиратора.
Ручной метод
Дверь работает за счет электропривода, поэтому перед началом следует нажать клавишу на бортовой панели «аварийное открытие». Чтобы разблокировать Газель Фермер, если не открывается дверь снаружи, изнутри нужно:
- Опустить ногу на подножку.
- Упереться коленом в дверцу.
- Потянуть ручку на себя и толкнуть. Створка двери должна отъехать наружу.
Всегда можно позвать на помощь специалистов или воспользоваться варварскими методами. Можно высверлить личинку замка электродрелью, выбить замыкающий механизм молотком или позвонить в аварийную службу.
Как снять панель ГАЗель Бизнес
Для того чтобы произвести демонтаж панели ГАЗель Бизнес, нужно разобрать эту панель. Для этого снимите старый щиток, отсоедините рулевое колесо специальным инструментом, открутите шурупы декоративной накладки и болты крепления.
При некоторых поломках демонтируют не только приборную панель, но и торпеду
К снятию комплекта относятся с осторожностью, чтобы не возникло конфликта с электроникой
Открепляют торпеду так:
- после извлечения щитка отключают внутреннее освещение, задние противотуманные фары, электрический корректор фар;
- откручивают торс воздушной заслонки, отсоединяют от карбюратора;
- отключают аварийную сигнализацию, прикуриватель;
- отвинчивают крепления в количестве 10 штук и отсоединяют от дефлекторов шланги воздуховода;
- убирают заслонку от карбюратора;
- отключают воздуховоды;
- снимают торпеду.
Установка осуществляется в обратной последовательности.
Руководство по обшивке дверей и устройстве замков на газели бизнес: излагаем детально
Большинство выпускаемых сегодня микроавтобусов оснащены сдвижной дверью. В обычном автомобиле, даже если в нем изначально не предусмотрен центральный замок, всегда будет несложно установить актуаторы и подключить их к запорным штангам. Установка центрального замка на Газель, если речь идет о сдвижной двери, выглядит несколько сложнее. Но все же эта задача вполне решаема, причем даже для новичков. Самое главное, что при установке привода не нужно снимать саму дверь. Кроме того, все операции оцениваются более подробно.
Устройство дверей и замков
Сдвижная дверь ГАЗели имеет следующее устройство:
- Боковые окна.
- Обивка.
- Стекло.
- открывающийся край.
- Внешняя и внутренняя ручка.
- Замок.

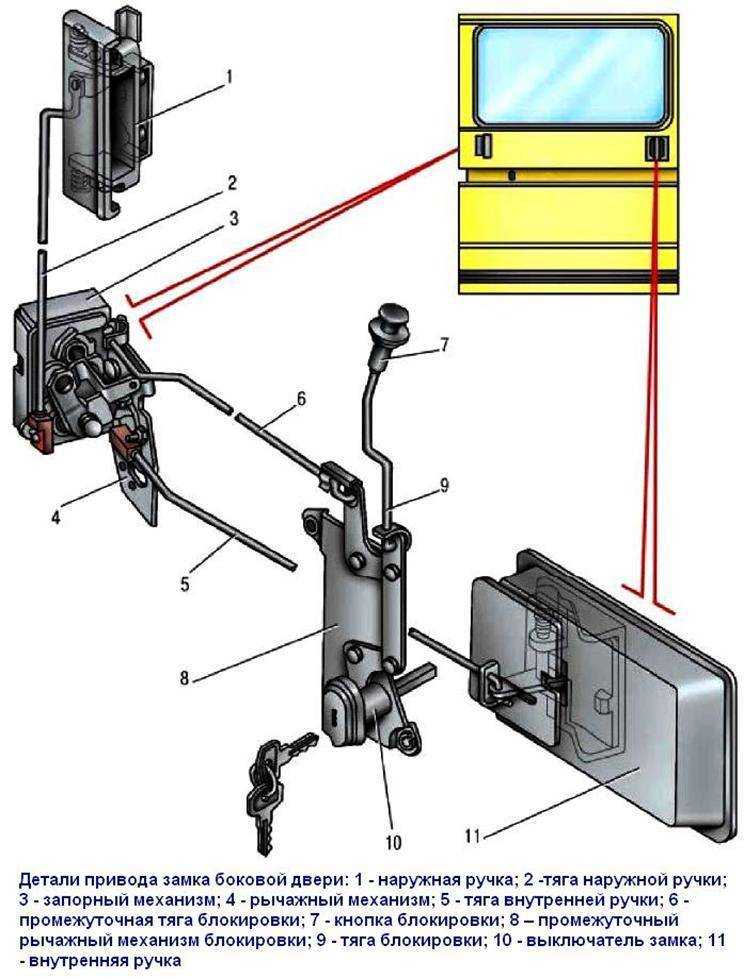

Устройство дверного замка:
- Запирающий механизм, закрывающий замок и фиксирующий его.
- Рычажный механизм — открыть замок снаружи другим способом изнутри и заблокировать его.
- Шинодержатель, с помощью которого система удерживается в аварийной ситуации.
Замок задней двери для автоматического управления. Он соответствует стандартам безопасности. Запорный механизм состоит из:
- основы механизма;
- ротор с одним пальцем;
- расчесать пальцем;
- возвратные пружины;
- буфер;
- базовый корм;
- распорные втулки.
Замки используются для предотвращения кражи предметов из салона автомобиля и несанкционированного доступа в транспортное средство. В случае дребезжания и зависания возможен следующий ремонт:
В своем составе замок имеет наружную и внутреннюю станции. Устройство замка и его приводов:
- Черты.
- Объятия.
- Останавливает блокировку привода.
- Корпус стопора.
- Останавливает замки.
- Регулировочные накладки.
- Кнопка выкл.
- Рычаг.
- Рычажный механизм.
- Механизм блокировки.
- Разъем внешней ручки.
- Защелка.
- Советы.
- Остановить ползунок.
Принцип работы центрального замка
Механические дверные замки оснащены так называемой «собачкой» или кнопкой. От кнопки к основному механизму идет тяга, она выполнена в виде стальной проволоки. Если этот стержень перемещается двигателем, можно проверить состояние замка (открыт/закрыт). Что делается на практике, если установить актуатор:
Для раздвижной двери, как нетрудно понять, задача усложняется: подвести провода к электродвигателю будет непросто. Обычно используется штекерный разъем, который разработан специально для автобусов.
Теперь можно поговорить о том, что это за приводы. Контакты на двери подключены к двум проводам, а это значит, что можно установить только двухпроводной актуатор, а не какой-либо другой. Такое устройство, разумеется, содержит внутри электродвигатель. По отзывам, для сдвижной двери «Газель» не подходит самый мощный электропривод. Развиваемую им силу в 6 кг можно считать достаточной. Сила тока таких устройств не превышает 4 ампер. Также можно купить трехамперные актуаторы, развивающие меньшее усилие (4-5 кг).
Как самостоятельно снять обшивку
Последовательность можно увидеть в деталях:
- С помощью гаечного ключа открутите два винта крепления стопора.
- С помощью отвертки с плоской головкой выверните винты, которыми разъем крепится к внутренней рукоятке.
- Разберите пробку и гнездо.
- Поддев круглый вкладыш отверткой, они полностью разбираются, а затем снимается крышка.
Вы работаете только с механикой, не затрагивая электрооборудование. Даже если провода установлены, подключать их к блоку управления следует в последнюю очередь. Вот тогда аккумулятор действительно нужно отключить, ослабив зажим на «минусовой» клемме и отсоединив его.
🎬 Видео 🎥
Тюнинг Газели Некст. Обивки Дверей Газель НН!!!Скачать
СОБОЛЬ 4Х4.Замена дверных карт. ШВИ и Антикор передних дверей. Стеклоподъемники + доводчики…Скачать
Обшивка дверей для Газель и Газель Бизнес под НекстСкачать
Тюнинг салона Газель NextСкачать
Ремонт рамы ГАЗель НЕКСТСкачать
Газель… Установка электростеклоподъёмников и замена дверных карт.Скачать
Как открыть дверь Газель некст без ключа.Скачать
Полезное видео замена блока переключателей стеклоподъемников Газель Некст.Скачать
В обзоре дверные карты для Газель Некст NNСкачать
Дополнительные кармашки в Газель Некст. Способ установки шестигранных гаек-заклёпок.Скачать
Замена крыши, дверей на Газель некст и полная покраска. Цвет шторм грей.Скачать
Вскрытие замка двери Газель Next.Скачать
Вскрыл обшивку автобуса (самодельного автодома на базе Газель Next Cityline), а там…Скачать
Газель некст. Выбрасываю заводскую музыку.Скачать
Разборка и сборка двери кабины ГАЗель Некст
Подготавливаем машину к задаче.
- Отсоедините отрицательную клемму аккумулятора.
- Снятие дверных накладок
- Поддеваем переднюю кромку корпуса центрального блока управления и отсоединяем его от обивки
- Нажимаем на зажимы колодок проводов и отсоединяем их от разъема колодки
- На правой двери поддеваем кнопку управления электростеклоподъемником и снимаем ее
- Нажимаем на зажим колодки проводки и отсоединяем колодку от разъема
- Откручиваем два винта, которые крепят декоративную накладку к подлокотнику
- Поддеваем край и снимаем подкладку
- Открутите винт, который крепит внутреннюю ручку
- Поддеваем край корпуса ручки и отсоединяем от накладки
- Подсоедините конец желтой кабельной оплетки от держателя на корпусе рукоятки через зазор и выверните корпус рукоятки наизнанку
- Отсоединяем наконечник стопорного троса от рукоятки и снимаем рукоятку

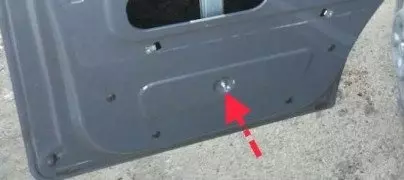

- Откручиваем два винта нижнего крепления обивки к внутренней панели двери
- Поднимите крышку
- Вынимаем верхний загнутый край обивки из четырех пружинных держателей на рамке стекла
- Установите переднюю крышку в обратном порядке.
- Убедитесь, что верхний загнутый край прокладки входит в зацепление с пружинными фиксаторами на стеклянной раме.
- Снятие и установка стеклоподъемника
- Вам потребуются инструменты: ключи TORX T25 и 10, специальный пластиковый монтажный шпатель или плоская отвертка.
- Опускаем стекло примерно до половины пути.
- Снимите обшивку двери и звукоизоляционную прокладку
- Ослабляем затяжку двух болтов крепления и отсоединяем стекло от бегунка
- Поднимите стекло и закрепите его лентой в верхнем положении
- Откручиваем болт крепления направляющей переднего стекла
- Поворачиваем направляющую так, чтобы ее можно было снять через монтажное отверстие в двери, и снимаем с двери
- Откручиваем нижнюю гайку на направляющей окна
- Ослабьте верхнюю гайку на направляющей окна
- Откручиваем три гайки крепления механизма электростеклоподъемника

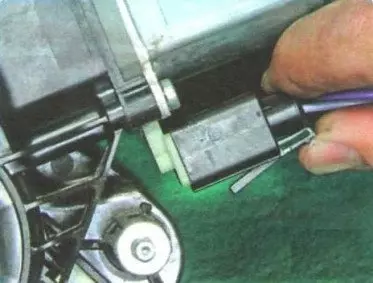

- Нажимаем на замок и отсоединяем колодку проводки от моторчика стеклоподъемника

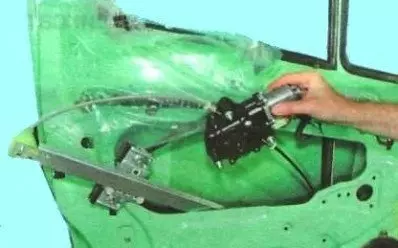

- Вынимаем электростеклоподъемник через монтажное отверстие на внутренней панели двери
- Установите лобовое стекло в обратном порядке
Снятие и установка стеклоподъемника
Вам потребуются инструменты: гаечные ключи TORX T25 и 10 и специальный пластиковый монтажный шпатель или плоская отвертка.
Опустите окно примерно на половину его хода.
Снимите обшивку двери и звукоизолирующую прокладку.
Ослабьте два крепежных винта и отсоедините панель от направляющей.
Поднимите стекло и зафиксируйте лентой в вертикальном положении.
Выкрутите крепежный болт из направляющей переднего стекла
Поверните рейку так, чтобы ее можно было вытянуть через монтажное отверстие в двери и снять с двери
Открутите нижнюю гайку направляющей стекла
Открутите верхнюю крепежную гайку направляющей стеклопакета
Открутите три крепежные гайки механизма электрического стеклоподъемника.
Открутите зажимы и отсоедините жгут проводов от двигателя элеватора.
Снимите стеклоподъемник через монтажное отверстие на внутренней стороне дверной панели.
Установите стеклоподъемник в обратном порядке.
Видео:снятие дверной карты газель некстСкачать
Закрепляем актуатор внутри двери
Сначала надо рассмотреть, как именно демонтируется штатная обшивка. Отметим следующее: получить доступ к тяге «собачки» нельзя без того, чтобы не снять основной замок полностью. Таковы уж особенности конструкции автомобилей «Газель». На фото будет показано, как выглядит замок с тягой, и вы поймёте, к чему нужно подсоединять актуатор. Приступаем к демонтажу.
Как самостоятельно снять обшивку
Все действия, перечисленные ниже, иллюстрируются одним фото.
Демонтируем стопор и розетку
Крепление стопора отворачивают ключом «на 12», а для демонтажа розетки используется отвёртка. Последовательность можно рассмотреть в деталях:

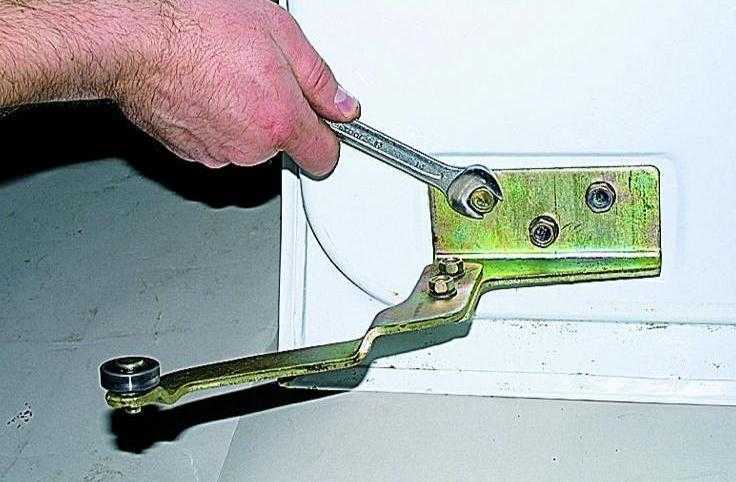

- Накидным гаечным ключом отворачивают два винта, крепящих стопор.
- Плоской отвёрткой выкручивают саморезы, удерживающие розетку внутренней ручки.
- Демонтируют стопор и розетку.
- Поддевая круглые накладки отвёрткой, их полностью демонтируют, а затем снимают обшивку.
Результат всех стараний будет выглядеть так:
Дверь без защитной обшивки
Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность
Важно знать, что хотя в большинстве случаев советуют отключать клемму АКБ, здесь эта рекомендация не актуальна. Вы работаете только с механикой, не затрагивая электрооборудование. Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь
Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её
Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её
Вы работаете только с механикой, не затрагивая электрооборудование. Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её.
Демонтаж основного механизма замка
Дальше показан единственный чертёж, имеющий в данном обзоре значение.

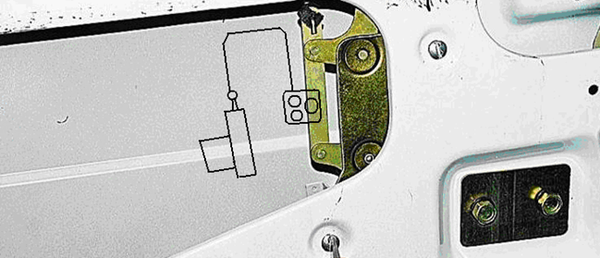

Схема механизма дверного замка
Нужно добиться, чтобы стержень актуатора перемещался с тягой «собачки». Эта тяга обозначена на рисунке цифрой «9». Может показаться удивительным, но доступ к указанной детали вы не получите, пока не проведёте демонтаж узла «8». А для этого, выкручивают кнопочку «7» и отсоединяют тягу «6».
Сначала откручивают крепёжные винты, удерживающие узел «8».
Замок крепится двумя винтами
Затем, отсоединяют «лишнюю» тягу, которая идёт к исполнительному механизму:
Тяга между узлами «8-3»
А весь узел «8», не разбирая его, снимают вместе с тягой «собачки». С последней указанной деталью нужно будет соединить актуатор.

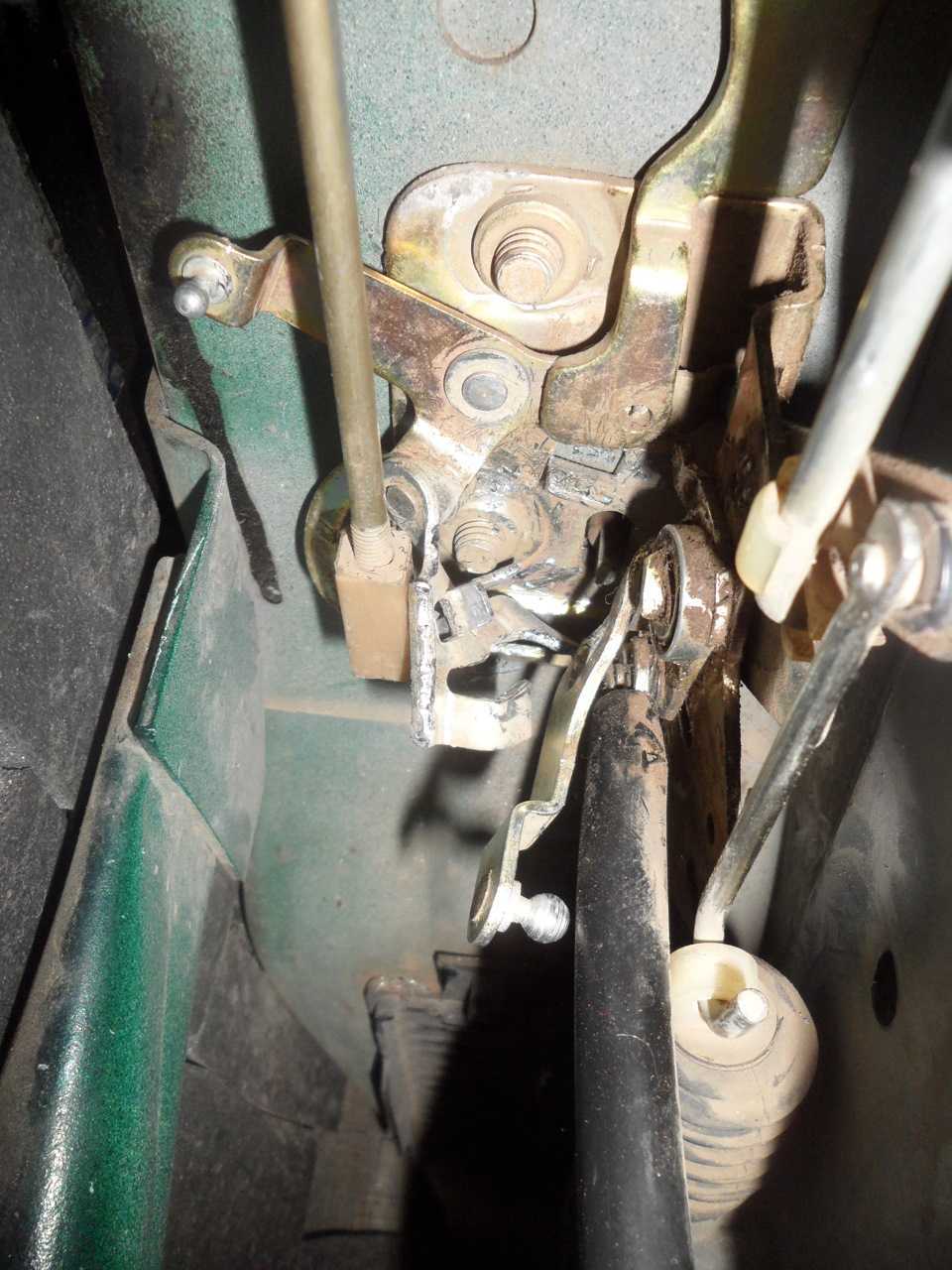

Механизм замка + «верхняя» тяга
Все способы установки актуатора
Ещё раз посмотрим на то, как выглядит узел под обозначением «8».
Дополнительный механизм дверных замков
Отметим, что для лучшего срабатывания электрических приводов нужно удалить или ослабить пружину (она показана на фото). Затем, можно просверлить центр сдвигаемой пластины. А можно ничего не сверлить, но тогда, вам понадобится больше деталей, которыми соединяют два стержня:
Крепёж тяг друг к другу
С актуатором в стандартном наборе идёт одна такая деталь.
Ещё комплект будет содержать добавочную тягу из проволоки (её закрепляют на стержне актуатора). Располагать все узлы можно так:
Вариант с рассверленной пластиной
Соединить крепёж тяг, тем не менее, можно со штатной тягой. Но тогда, используется пара деталей, показанных на рисунке выше. Просто соединение стержня с проволокой сделано «неразборным».

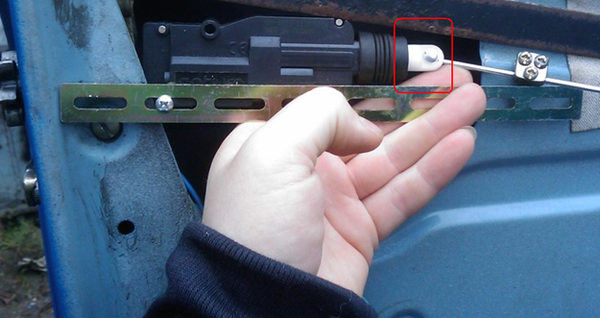

Актуатор и тяга из комплекта
Заметим, что корпус актуатора прикручивают к стальной полосе. Она, в свою очередь, крепится к двери.
Два провода, идущих от двигателя, доводят до клемм, смонтированных согласно инструкции. Чаще, клеммы крепят напротив ручки:
Инструкция по монтажу контактов
В паспорте к актуатору приводят максимальную силу тока, потребляемую им. Ну а все контакты, используемые в схеме, должны этот ток выдерживать. То же относится к предохранителю, но его номинал должен быть минимальным (15 Ампер либо 20).
Те, кто решился установить ЦЗ в сдвижную дверь, отзываются о работе замка так: на первом месяце претензий нет, затем, контакты требуется протереть. Их нужно будет зачищать, то есть шлифовать периодически. А иначе, привод срабатывает «через раз». В действительности, как ни странно, всё выглядит менее плохо, чем думают пользователи. Работа контактов ухудшается потому, что может нарушаться регулировка двери. Отрегулируйте подвесной механизм, и ничего не нужно будет зачищать.
Открываем дверь в Газели
Для того чтобы открыть дверь кабины снаружи, потяните на себя ручку. Двери оснащены замками. Левая (водительская) дверь запирается снаружи на ключ. Для этого вставьте ключ в выключатель замка и поверните. Изнутри двери запираются и блокируются. Для этого нажмите на кнопку, расположенную около заднего нижнего угла бокового стекла. Для разблокировки и открытия потяните эту кнопку вверх. Для того чтобы открыть двери кабины изнутри потяните на себя ручку, расположенную на внутренней панели двери. Заранее убедитесь, что кнопка блокировки поднята.
Цельнометаллический кузов имеет еще две двери: боковую с правой стороны и заднюю двойную дверь. Для открывания сдвижной боковой двери снаружи потяните на себя ручку, расположенную в задней части двери. Сразу после этого при помощи передней ручки сдвиньте дверь против хода движения. Для открывания этой двери изнутри встаньте к ней боком (так удобнее) и потяните на себя ручку, расположенную в передней части двери. Заднюю часть двери подтолкните наружу ладонью и сразу после этого с помощью ручки на передней части двери без усилий сдвиньте ее. Эту же ручку используйте для закрывания двери изнутри.
Другой способ открыть сдвижную дверь изнутри: опустите ногу на подножку, упритесь коленом в дверь. Потяните ручку, расположенную на передней части двери, на себя, слегка подталкивая дверь наружу. Дверь при этом открывается моментально
При выходе из пассажирского салона обратите внимание наверх, чтобы не удариться головой о верхнее крепление двери
Боковая сдвижная дверь может быть оснащена электрическим приводом. Чтобы открыть или закрыть такую дверь, необходимо нажать кнопку на панели приборов водителя, на брелке дистанционного управления или кнопкой в пассажирском салоне. В аварийном порядке дверь можно открыть вручную.
Задняя двойная дверь раскрывается створками наружу. Створки открываются на 180 градусов с фиксацией при открывании на 90 градусов. Замками пользуйтесь так же, как замками дверей кабины. Для открывания левой задней створки поверните вниз ручку, расположенную на торце двери. Затем потяните дверь на себя. После этого откройте правую створку. Для закрытия створок двери сначала закройте правую створку, затем захлопните левую. При этом должен защелкнуться замок двери.
Полезные советы по открытию дверей Газели:
- Категорически запрещено движение на автомобиле при открытых или неплотно закрытых дверях.
- При движении с неплотно закрытой дверью слышен характерный стук.
Сузуки Гранд Витара обзор, видео тест и фото салона Как подключить камеру заднего вида на магнитолу Как проверить наличие подушек безопасности
Практически каждый водитель сталкивался с потерей ключей или забывал их внутри машины, но захлопывал дверь раньше, чем вспоминал об этом. при этом захлопывалась. Отвечая на вопрос, как вскрыть газель некст быстро, многие рекомендуют разбить боковое стекло или выбить замок, но успешно разрешить сложившуюся ситуацию можно и без таких варварских методов, которые обойдутся владельцу в немаленькую сумму.
Изготовления карты
Для установки карты нужно разобрать правую или левую дверь – смотря куда вы планируете устанавливать карты. Рассмотрим, как самостоятельно выполнить деталь:
- Вырезать кольца из фанеры 10 мм.
- Сделать примерку изнутри и обтяжку лайкрой.
- Обработать заготовки смолой, стекломатом, срезать лишние куски, дождаться высыхания.
- Примерить динамики, выровнять форму с применением шпатлевки и стекловолокна, провести финишное шпатлевание, выполнить примерку.
- Натянуть материал на карту, прикрутить по периметру, убедиться, что обшивка на пистонах и саморезах сидит прочно, закрепить ее.
Как снять панель ГАЗель Бизнес
Чтобы разобрать панель ГАЗель Бизнес, необходимо разобрать эту панель. Для этого снимаем старый щит, отсоединяем руль специальным инструментом, откручиваем винты декоративной накладки и болты крепления.
При любой поломке демонтируется не только приборная панель, но и торпеда
Удаление комплекта осуществляется с осторожностью, чтобы не было конфликта с электроникой
Отключите торпеду следующим образом:
- после снятия щитка выключите освещение салона, задние противотуманные фонари, электрорегулировку дальности света;
- откручиваем воздушную заслонку торса, отсоединяем карбюратор;
- выключить сигнализацию, прикуриватель;
- открутить крепления в количестве 10 штук и отсоединить шланги воздуховодов от дефлекторов;
- снимите глушитель с карбюратора;
- отключить воздуховоды;
- снять торпеду.
Установка осуществляется в обратном порядке.
Основные причины
Газель – это автомобиль, который в основном приобретается для бизнеса. В России его используют в качестве маршрутного такси для личных целей или перевозки большого количества людей в виде частного извоза. Чтобы открыть конструкцию без повреждения полотна, когда направляющая боковой двери Газель заклинило, нужно выбрать подходящий способ процедуры. Он вычисляется в зависимости от ситуации и характера неисправности. Причины:
- Поломка фурнитуры. Дверь может заесть. Иногда слетает собачка, которая создает плавный ход каретки.
- Западает средний или задний штырь, отвечающий за фиксацию полотна во время открытия.
- Перегорел один из электронов пассажирской дверцы. Он может замкнуть из-за частой мойки транспорта или климатических условий.
- Неаккуратное обращение с конструкцией. Пассажиры часто с силой хлопают дверью, когда покидают салон транспорта.
- Отсутствие ухода за сдвижным полотном. Дверца может заклинивать. Регулярно следует проводить диагностику, профилактику, смазочные и регулировочные работы.
Сложнее найти поломку, когда нет видимых причин, но предпосылки всегда присутствуют. Если дверца плохо закрывается или не может с первого раза открыться, присутствуют посторонние шумы, скрипы, то следует провести комплексную диагностику.
Рекомендуется обратить внимание на положение двери: наличие деформации, размер зазора между полотном и кузовом, свисание или перекос. Деформация может произойти, если Газель принимала участие в ДТП
В таком случае сначала конструкцию рихтуют, затем ремонтируют механизмы.
Закрепляем актуатор внутри двери
Сначала надо рассмотреть, как именно демонтируется штатная обшивка. Отметим следующее: получить доступ к тяге «собачки» нельзя без того, чтобы не снять основной замок полностью. Таковы уж особенности конструкции автомобилей «Газель». На фото будет показано, как выглядит замок с тягой, и вы поймёте, к чему нужно подсоединять актуатор. Приступаем к демонтажу.
Как самостоятельно снять обшивку
Все действия, перечисленные ниже, иллюстрируются одним фото.
Демонтируем стопор и розетку
Крепление стопора отворачивают ключом «на 12», а для демонтажа розетки используется отвёртка. Последовательность можно рассмотреть в деталях:
- Накидным гаечным ключом отворачивают два винта, крепящих стопор.
- Плоской отвёрткой выкручивают саморезы, удерживающие розетку внутренней ручки.
- Демонтируют стопор и розетку.
- Поддевая круглые накладки отвёрткой, их полностью демонтируют, а затем снимают обшивку.
Результат всех стараний будет выглядеть так:
Дверь без защитной обшивки
Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность
Важно знать, что хотя в большинстве случаев советуют отключать клемму АКБ, здесь эта рекомендация не актуальна. Вы работаете только с механикой, не затрагивая электрооборудование
Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её
Вы работаете только с механикой, не затрагивая электрооборудование. Даже если производится монтаж проводов, подключать их к блоку управления вы должны в последнюю очередь. Вот тогда АКБ действительно будет нужно отключить, ослабив крепление на «минусовой» клемме и отсоединив её.
Демонтаж основного механизма замка
Дальше показан единственный чертёж, имеющий в данном обзоре значение.
Схема механизма дверного замка
Нужно добиться, чтобы стержень актуатора перемещался с тягой «собачки». Эта тяга обозначена на рисунке цифрой «9». Может показаться удивительным, но доступ к указанной детали вы не получите, пока не проведёте демонтаж узла «8». А для этого, выкручивают кнопочку «7» и отсоединяют тягу «6».
Сначала откручивают крепёжные винты, удерживающие узел «8».
Замок крепится двумя винтами
Затем, отсоединяют «лишнюю» тягу, которая идёт к исполнительному механизму:
Тяга между узлами «8-3»
А весь узел «8», не разбирая его, снимают вместе с тягой «собачки». С последней указанной деталью нужно будет соединить актуатор.
Механизм замка + «верхняя» тяга
Все способы установки актуатора
Ещё раз посмотрим на то, как выглядит узел под обозначением «8».
Дополнительный механизм дверных замков
Отметим, что для лучшего срабатывания электрических приводов нужно удалить или ослабить пружину (она показана на фото). Затем, можно просверлить центр сдвигаемой пластины. А можно ничего не сверлить, но тогда, вам понадобится больше деталей, которыми соединяют два стержня:
Крепёж тяг друг к другу
С актуатором в стандартном наборе идёт одна такая деталь.
Ещё комплект будет содержать добавочную тягу из проволоки (её закрепляют на стержне актуатора). Располагать все узлы можно так:
Вариант с рассверленной пластиной
Соединить крепёж тяг, тем не менее, можно со штатной тягой. Но тогда, используется пара деталей, показанных на рисунке выше. Просто соединение стержня с проволокой сделано «неразборным».
Актуатор и тяга из комплекта
Заметим, что корпус актуатора прикручивают к стальной полосе. Она, в свою очередь, крепится к двери.
Два провода, идущих от двигателя, доводят до клемм, смонтированных согласно инструкции. Чаще, клеммы крепят напротив ручки:
Инструкция по монтажу контактов
В паспорте к актуатору приводят максимальную силу тока, потребляемую им. Ну а все контакты, используемые в схеме, должны этот ток выдерживать. То же относится к предохранителю, но его номинал должен быть минимальным (15 Ампер либо 20).
Те, кто решился установить ЦЗ в сдвижную дверь, отзываются о работе замка так: на первом месяце претензий нет, затем, контакты требуется протереть. Их нужно будет зачищать, то есть шлифовать периодически. А иначе, привод срабатывает «через раз». В действительности, как ни странно, всё выглядит менее плохо, чем думают пользователи. Работа контактов ухудшается потому, что может нарушаться регулировка двери. Отрегулируйте подвесной механизм, и ничего не нужно будет зачищать.
Как Снять Обшивку Двери Газель Некст Видео
Офис для отделки дверей и дверных замков в Газель бизнес
Обшивка дверей Газель Бизнес используется для звукоизоляции салона во время ремонта интерьера. Пластиковые карманы, которые продаются отдельно, вставляются в набивку.
Устройство дверей и замков
мобильный газель дверь имеет следующее устройство:
- Боковые окна.
- Обивка.
- Стекло.
- Диафрагма Канта.
- Внешняя и внутренняя ручка.
- Замок.
Устройство дверного замка:
- Запирающий механизм, который запирает и запирает его.
- Механизм рычага — открыть замок снаружи наружу изнутри и запереть его.
- Сохранение шин, которые сохраняют систему в аварийном состоянии.
Автоматическая блокировка задней двери. Соответствует стандартам безопасности. Механизм блокировки содержит:
- основы механизма;
- палец ротора;
- камера с пальцем;
- возвратные пружины;
- буферы;
- подкладка основания;
- распорные втулки.
Замки используются для предотвращения кражи предметов из салона и несанкционированного доступа к транспортному средству. Во время дребезжания и провисания возможны следующие ремонты:
Замок содержит внешние и внутренние приводы. Стопорное устройство и его исполнительные механизмы:
- Тяговый.
- Хомуты
- Остановите блокировку диска.
- Корпус трубки
- Замки защелки
- Регулировка прокладок.
- Кнопка выключения.
- Рычаг.
- Рычажный механизм.
- Механизм блокировки
- Внешняя ручка на выходе
- Защелка.
- Советы.
- Стопорная пробка.
Разбитое стекло, шумоизоляция дверей.
Привет, сейчас я ремонтирую стеклоподъемник пассажирского салона. Купил шумоизоляцию для двери, Я объединю процесс 2.7.
Неисправности и ремонт
- замена печати;
- поддельные петли для предотвращения люфта.
Раздвижные двери GAZelle могут не открываться, закрываться или застревать должным образом. С сильными зажимами все настройки могут быть нарушены. Если дверь не открывается, вы можете попытаться решить проблему самостоятельно.
Для этого вставьте стержень с рукоятки в прорезь доски, используя гвоздь со шляпой
Вытяните ручку изнутри как можно дальше и осторожно вставьте шток в углубление
Как удалить кожу
С помощью тонкой отвертки сдвиньте 2 заглушки ручки. Используя головку или разводной ключ на 10, открутите 2 винта и снимите ручку. Откручиваем винт крепления разъема ручки замка. При снятии гнезда потяните ручку на себя. С резиновым гнездом на ручке стеклоподъемника выдавите игольчатый штифт из отверстия. Ручка с розеткой снята. С закрытой отверткой удалите 8 пластмассовых зажимов. Отделка двери снята
Осторожно удалите звукоизоляционную прокладку, приклеенную к герметику
Вы можете заменить старую отделку той же отделкой, что и GAZelle Next door.
регулирование
GAZelle Регулировка дверей:
- Крепления свободны.
- Регулировка верхнего опорного ролика, установить прямо оформление позиции.
- Отрегулируйте кронштейн средней направляющей каретки, чтобы все зазоры были параллельны. Сделай это удалить кожу и ослабьте крепление каретки. Поднимите край двери до параллели зазоров, затяните крепление.
- Отрегулируйте задний край болта.
- Шип не должен приносить гнездо на полную глубину. Если это так, то вам нужно поместить прокладку под гнездо шпильки на стойке.
- Шпильки на подставке ослаблены, поэтому их можно перемещать с силой. Розетки на месте и должны быть защищены. При приближении к стойке центры шипов должны быть выше, чем центры гнезд.
- Нижняя направляющая не должна касаться или царапаться, а подшипник должен катиться вдоль направляющей.
You may also like
Я недавно купил радио. Возник вопрос во время установки. Лучше всего подключаться напрямую или через замок зажигания. Я понимаю принципы
Особенности демонтажа обшивки дверей для Газели
Снимать старую обшивку с дверей нужно осторожно, чтобы не повредить подложку – ее можно использовать в дальнейшем. Рекомендуется взять специальный набор для разборки и сборки дверных карт, который поможет быстро удалить клипсы и клепки, расположенные по схеме
Для фиксации обшивки дверей обычно применяют надежные крепежные болты из пластика. При снятии деталей позаботьтесь о том, чтобы не сломать клипсы
Особую осторожность соблюдают при выполнении работ в сильные морозы. Пластмасса в таких условиях становится хрупкой
От АКБ отсоедините проводок с минусом. Инструменты расположите как можно ближе к держателям и болтам, поскольку есть риски повреждения обшивки. Дополнительно нужно обмотать крестец с применением изоленты. Порядок действий по демонтажу:
- Выкрутить винты в области ручки двери, снять болты-фиксаторы модульной части.
- Снять модуль, поднимающий стекла.
- Убрать соединенные с системой питания провода, сняв фиксатор.
- После отключения всех проводов демонтировать держатели обшивки ручки.
- Отвинтить фиксирующие болты, снять обивку. Зафиксировать обшивку двери тремя шурупами, идущими понизу.
- Демонтировать кнопку блокировки двери Газели.
- Убрать облицовку – элемент внешней отделки. Обшивку двери аккуратно приподнять, используя отвертку плоской формы, аккуратно снять пластмассовый держатель, применяемый для крепления кузова.
Карты Газели после откручивания винтовых креплений снимают пластиковым инструментом, предназначенным для демонтажа панелей. Купить его можно в автомагазине. Если будете сами подгонять тканьдля обивки, используйте ножницы и канцелярский нож.
Устройство дверей и замков
Это то, что имеет сдвижная дверь «ГАЗель Бизнес»:
- Обивка.
- Внешняя и внутренняя ручка.
- Замок.
- Боковая стенка окна.
- Остекление.
- Край диафрагмы.
Устройство блокировки двери:
- Запорный механизм, который закрывает замок и фиксирует его.
- Планка-защелка, которая удерживает систему на месте в аварийной ситуации.
- Сувальдный механизм, который открывает замок снаружи или изнутри и запирает его.
Автоматический замок задней двери. Соответствует стандартам безопасности. Запирающий механизм состоит из:
- ротор со штифтом;
- опорная плита;
- распорные втулки.
- кулачок со штифтом;
- основание механизма;
- буфер;
- возвратные пружины;
Замок имеет внешний и внутренний привод. Конструкция защелки и ее исполнительных механизмов:
- Привод защелки.
- Защелка.
- Ручки-защелки.
- Стопорная защелка.
- Корпус замка.
- Наружная розетка рукоятки.
- Зажимы.
- Запорный механизм.
- Регулировочные уплотнения.
- Тяговые штанги.
- Остановите слайд.
- Рычажный механизм.
- Кнопка выключения.
- Рычаг.
Замки используются для предотвращения кражи предметов из салона автомобиля и для предотвращения несанкционированного доступа в автомобиль.
Видео:Установка карты двери на Газель Бизнес 4х4Скачать
