вот даже не знаю что и думать, на вчерашнюю запись более 100 лайков и… и ни одного комментария!То ли настолько интересно, что кому нужно дыхание затаили, то ли ну его в пень, такой хоккей никому не интересен.Когда нет обратной связи — это не есть хорошо(
Тем не мене продолжаю!
перед дальнейшим описанием вам нужно посмотреть 2 видео (второе из трёх частей) по настройке редуктора заднего моста (именно технологиями оттуда я буду пользоваться в дальнейшем).Вот это видео покажет как подбирать толщину регулировочной шайбы под подшипником хвостовика без всяких индикаторов
Небольшая подсказка — для экономии своего времени нажимайте в ютубе кнопку настойки (шестеренка снизу) и выбирайте там скорость просмотра 1,5 или 2, я на всех видео что смотрю делаю подобным образом, очень экономит время!
https://youtube.com/watch?v=7-R8yWVxfaY
https://youtube.com/watch?v=zHvu8XzjMPk
https://youtube.com/watch?v=K9L1SKKbwsQ
тут 3 части из которых можно выяснить много полезного, хотя и воды тут хватает, по сути половина информации в этой трилогии про ремонт редуктора для вас как для пользователя тут избыточна, так что просто посмотрите и далее послушайте что я вам расскажу)
Плюс вы же уже смотрите на 1,5-2ой скорости, так что этим вы компенсируете воду и ненужные для вас описания его приспособлений для ремонта, зато подробно рассмотрите устройство газелевско-соболинного редуктора (волговский почти такой же. за исключением чуть проще устроенного дифференциала) и тебольшой трудности из-за несъёмного корпуса редуктора

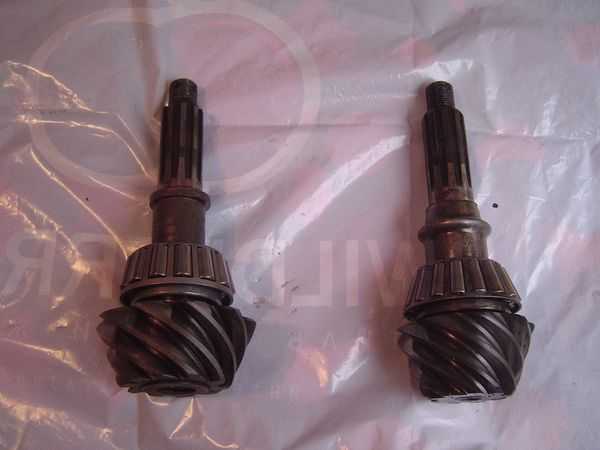

Вот хвостовик моста волги 1998 года (слева) и соболя 2007 года (справа).
Важны не года и не с чего они, а принцип осуществления преднятяга подшипников
У втулки однозначный плюс — это поддержание нужного преднатяга у подшипников даже при их износе за счёт упругости
стоит она между подшипниками вот так
при затяжке деформируется и осуществляет расчётный преднатяг (прижатие подшипников) с нужным тепловым зазором для их корректной работы
Ставиться она только на предназначенные под неё хвостовики и как вы уже поняли из просмотренного видео — минусов у неё два.1) она одноразовая, поэтому при замене сальника хвостовика её нужно менять на новую (как и при любом другом случае с откручиванием гайки хвостовика!)2) Купить новую исправную — это реальная лотерея, в видео вы уже увидели как выбирать годную втулку по звуку (эй, а я же вам говорил, что посмотреть нужно было в начале поста, а не сейчас искать!) и как важно брать втулку промеряя её высоту
Второй метод осуществления преднатяга- это использование такой калёной шайбы
И обеспечивает точное расстояние между подшипниками таким образом
Преимущества у неё — это пожалуй простота. Ставите точный размер (как его подобрать — расскажу чуть позже. при сборке редуктора. в видео этого не будет!). Плюс при замене сальника, если подшипники у вас не прослабли и не износились. то просто меняете, закручиваете хвостовик со «все дури» и в ус не дуете
Минусы- если подшипники прослабли и начали проворачиваться — шайба может протереться и износ пойдёт ещё более быстро
Так же минусом является необходимость проверки люфта хвостовика при каждой замене масла, что бы при необходимости разобрать поменять её на более толстую.
Как это делать и что нужно для такой замены — опять же в следующих бортовиках

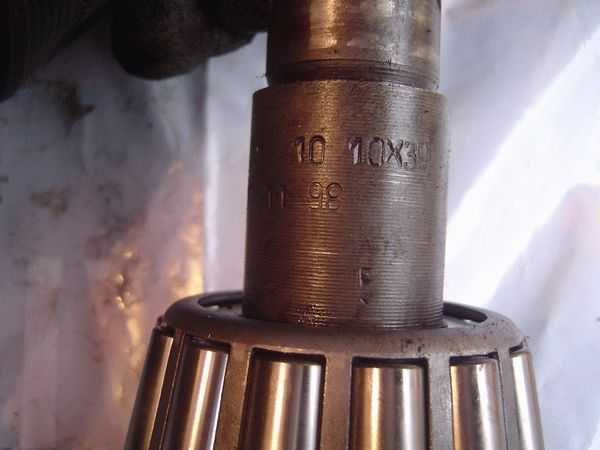

А пока я беру волговскую заводскую главную пару… обозначения у неё набиты вот тут
на на хвостовике указано «смещение»
Снимаю старый подшипник, для начала строгиваю зубилом на 3-4 мм
далее проще всего, если у вас нет «конского» съёмника, навернуть на хвостовик гайку, вставить хвостовик так, что бы что то залезло под подшипник и ударами по гайке. накрученной на хвостовик сбивать сердечник из подшипника. Я для этого использовал… старую тормозную колодку от соболя)
со вторым хвостовиком нужно сделать аналогично
потому как если повезёт то одна из двух регулировочных шайб ( оказывается их найти не так и просто!) подойдёт вам для установки новой главной пары в ваш корпус
Присмотрев первое видео вы уже поняли, как нужно будет определять толщину этой шайбы. но не спешите повторять, я в следующих бортовиках покажу как сделать такой подбор ещё проще)
Таким образом я с вами по теоретической части хвостовиков полностью разобрался, осталось закрепить на практике.Ещё пару бортовиков и будет вам описание как на деле используя кое что из первого видео, кое что из трёх других и кроме этого добавив немного от себя сделать настройку пятна контакта и идеальный преднатяг подшипников (как на начальном этапе так и при дальнейшей эксплуатации по факту их износа ).
На раз плюнуть будете это в дальнейшем делать и себе и тому парню)
Характерные неисправности заднего редуктора
Чаще всего, поломка этого элемента трансмиссии автомобиля связана с выработкой ресурса некоторых деталей, требующих последующей замены. Основными причинами неисправностей редуктора заднего моста являются:
- износ сальника хвостовика;
- износ подшипников хвостовика или дифференциала;
- поломка элементов дифференциала;
- износ или поломка деталей главной пары.
Признаки поломки редуктора заднего моста ВАЗ 2106 не заметить нельзя. Течь масла из редуктора или характерный «воющий» звук, исходящий от этого узла при движении сразу же выдают причину неисправности. И если подтекание трансмиссионного масла легко устранить, просто заменив сальник хвостовика, то с шумом, исходящим от поломанной трансмиссии не так легко разобраться.
Во-первых, необходимо проверить, пропадает ли шум при движении автомобиля накатом. Если пропадает, то причина, безусловно, в главной паре редуктора. Если же шум или гул остались, причиной неисправности, скорей всего, является поломка подшипников хвостовика или дифференциала. Принцип этой простейшей диагностики состоит в том, что при движении накатом нет силового соприкосновения элементов главной пары, а соответственно, их состояние не влияет на происходящий от автомобиля гул.
Прежде всего, следует отметить, что чаще всего главная пара подвергается повышенному износу из-за низкого уровня масла. Недостаточно смазанные детали редуктора, естественно, подвергаются сильнейшим тепловым и фрикционным перегрузкам. В свою очередь, падение уровня масла происходит при неисправном сальнике, который приходит в негодность при слабо затянутой гайке хвостовика. Второй причиной, которая часто приводит к замене редуктора ВАЗ 2106 является повышенная нагрузка на трансмиссию, происходящая при длительной эксплуатации автомобиля с большим перегрузом. В-третьих, нельзя исключать заводской дефект деталей, установленных на задний редуктор, цена которого неоправданно высока.
Разборка и сборка редуктора переднего моста Chevrolet Niva
Инструменты:
- Гаечный ключ накидной прямой 10 мм
- Гаечный ключ накидной прямой 17 мм
- Керн
- Молоток малый
- Бородок
- Вороток под торцевую насадку
- Удлинитель для торцового воротка
- Насадка на вороток 10 мм
- Насадка на вороток 17 мм
- Насадка на вороток 19 мм
- Съемник подшипников
- Выколотка из мягкого металла
- Приспособление из старой ведущей шестерни
- Уровень
- Щуп плоский
- Динамометрический ключ
- Монтажная лопатка
- Динамометр
- Плоскогубцы
- Штангенциркуль
- Тиски
Детали и расходники:
- Прочная нитка
- Подшипники дифференциала
- Шестерни полуосей
- Ведомая шестерня
- Вал ведущей шестерни
- Конический подшипник вала ведущей шестерни
- Распорная втулка
- Манжета
- Гайка фланца
- Керосин
- Ветошь
- Регулировочное кольцо
- Прокладка передней крышки к картеру редуктора.
- Прокладка нижней крышки картера редуктора переднего моста.
Примечание:
Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.
1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.
2. Снимаем крышку.
3. Снимаем прокладку.
4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.
5. Аналогично снимаем стопорную пластину правой крышки.
6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.
7. Снимаем со шпилек шайбы.
8. Поддев отверткой.
9. Снимаем крышку левого подшипника коробки дифференциала.
10. Потянув за болт, снимаем крышку.
11. Вынимаем регулировочные гайки.
12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.
13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.
14. Снимаем с хвостовика ведущей шестерни маслоотражатель.
15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

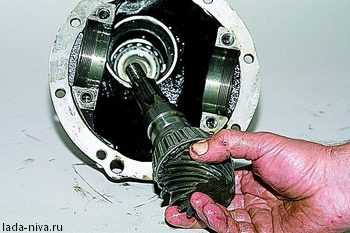

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.
17. Вынимаем кольцо.
18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

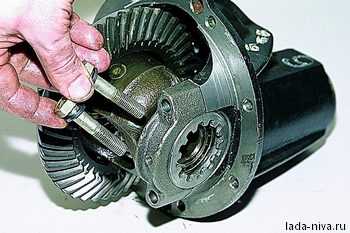

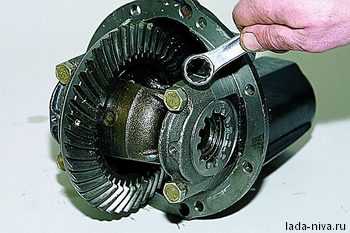

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.
21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.
22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.
23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.
Примечания:
Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.
