Кузовные размеры лада гранта: линейные размеры кузова лада гранта

Эксплуатация автомобиля с нарушенной геометрией: возможные последствия

Эксплуатировать машину со смещённым корпусом опасно! Касается это повреждения лонжеронов, балки, рам, подрамников. Кроме того, что это повышает ежедневный расход владения машиной, приводя к увеличению потребления горючего, ещё существенно влияет на безопасность.

Если по кузову есть недочеты, это приводит к неравномерному износу шин. Объясняется такая ситуация тем, что шасси крепится к интегрированному силовому каркасу. Корпус, таким образом, задаёт точность расположения узлов ходовой части машины. После серьёзной аварии точки отклоняются от стандарта, что не позволяет выставить правильные углы схода/развала.

Линейные размеры кузова Лада Гранта

Контрольные точки кузова нужны при дефектации и подгонке деталей кузова автомобиля. Чтобы исправить геометрию кузова используют специальные линейки и рулетки, с помощью геометрических размеров, специальных инструментов и стендов.

Осматривая автомобиль после аварии, наличие «скрытых» деформаций в силовых элементах кузова можно установить:

– по наличию перекосов в лицевых деталях; величинам выступаний одной детали относительно другой;

– по нарушениям зазоров в сопряжениях проемов с дверями, капотом, крышкой багажника.

Повреждения кузова легкового автомобиля приводят, как правило, к появлению различных перекосов его, которые проявляются в нарушении геометрических параметров проемов (дверей, капота, крышки багажника), лонжеронов, каркаса салона сверх допустимого предела. В зависимости от сложности повреждений перекосы кузова классифицируют на 5 видов.

Перекос проема включает нарушения геометрических параметров различных проемов кузова сверх допустимого размера. Различные комбинации перекосов боковой двери, ветрового или заднего окон каркаса относят к данному виду повреждений.

Перекос кузова малой сложности предусматривает повреждения с нарушением геометрических параметров проемов капота или крышки багажника (двери задка) сверх допустимого размера без нарушения геометрии основания кузова, дверных и оконных проемов, за исключением зазоров дверей с передними или задними крыльями.

Перекос кузова средней сложности включает одновременное нарушение геометрических параметров проемов капота и крышки багажника (двери задка) или повреждение кузова с нарушением геометрических параметрон передних или задних лонжеронов сверх допустимых размеров без нарушения геометрии каркаса салона. Для переднеприводных автомобилей учитываются перекосы только задних лонжеронов.

Перекос кузова повышенной сложности предусматривает одновременное нарушение геометрических параметров передних и задних лонжеронов или повреждения кузова с нарушением геометрических параметров передних и задних лонжеронов и каркаса салона или только передних лонжеронов для переднеприводных автомобилей – сверх допустимого размера.

Перекос кузова особой сложности включает повреждения с нарушением геометрических параметров передних и задних лонжеронов и каркаса салона сверх допустимых размеров.

Устранение перекосов кузова осуществляют путем восстановления поврежденных элементов проемов, лонжеронов, каркаса при помощи правки, – вытяжки, усадки и рихтовки до придания им первоначальных геометрических параметров.

Ниже представлены геометрические размеры, относительно контрольных точек, автомобиля Лада Гранта.

рис. 2

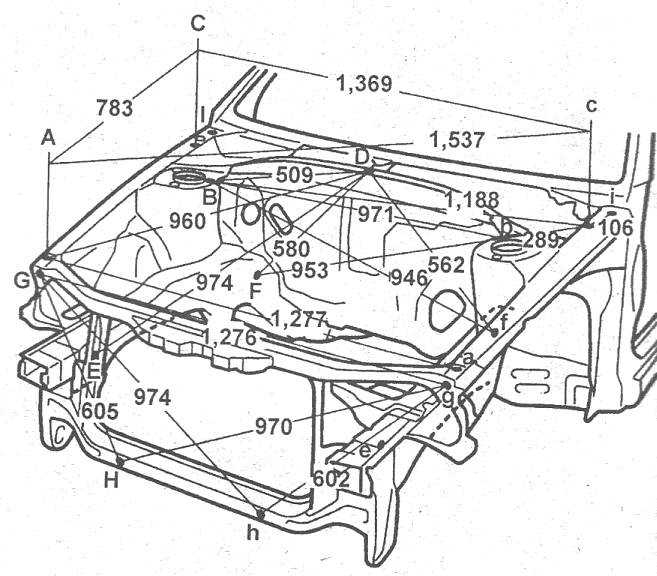

На рисунке 2 геометрические размеры моторного отсека автомобиля Лада Гранта.

рис. 3

На рисунке 3 размеры ветрового стекла автомобиля.

рис. 4

На рисунке 4 размеры заднего стекла автомобиля Лада Гранта

рис. 5

На рисунке 5 размеры между точками замера багажного отделения кузова автомобиля Лада Гранта

рис. 6

На рисунке 6 геометрические размеры между точками нижних деталей автомобиля Лада Гранта

Причины деформации кузова

Причины нарушения геометрии кузова могут быть совершенно разными.

1. Наиболее часто деформация возникает вследствие аварии. Это может быть и серьёзное ДТП, и просто на первый взгляд незначительный инцидент. При серьёзном столкновении проблемы с кузовом явные и требуют обязательного вмешательства, а вот во втором случае хозяин автомобиля может даже не понять, что возникла проблема, требующая вмешательства.
2. Транспортировка грузов, превышающих допустимые конструкцией авто нормы. Подозрения на такую ситуацию могут возникнуть, если при перевозке слишком тяжёлого груза автомобиль явно проседал или немного заваливался на один бок.
3. Негативные последствия для кузова могут наблюдаться и при длительной эксплуатации транспортного средства в условиях очень плохих работ. Добавить проблем может и манера вождения хозяина.

Все перечисленные нами причины являются важным основанием для проведения проверки геометрии кузова автомобиля. Экспертизу очень желательно проводить и в том случае, если вы не собираетесь продавать автомобиль. Иначе неисправности машины могут стать источником повышенной опасности для вас и окружающих людей. Это происходит по тому, что машина, имеющая деформации, зачастую становится менее предсказуемой на дороге.

Геометрические размеры кузова лада гранта – Защита имущества

Контрольные точки кузова Лада Гранта, Datsun on-DO. Содержит: контрольные точки кузова в моторного отсека, контрольные размеры проемов дверей, контрольные размеры проема крышки багажника, контрольные точки кузова низа автомобиля.

Datsun on-DO — бюджетный переднеприводный седан, разработанный концерном Datsun, совместно с японской компанией Nissan на платформе Lada Granta.

Контрольные точки кузова нужны при дефектации и подгонке деталей кузова автомобиля.

Чтобы исправить геометрию кузова используют специальные линейки и рулетки, с помощью геометрических размеров, специальных инструментов и стендов.

Осматривая автомобиль после аварии, наличие «скрытых» деформаций в силовых элементах кузова можно установить:

– по наличию перекосов в лицевых деталях; величинам выступаний одной детали относительно другой;

– по нарушениям зазоров в сопряжениях проемов с дверями, капотом, крышкой багажника.

Повреждения кузова легкового автомобиля приводят, как правило, к появлению различных перекосов его, которые проявляются в нарушении геометрических параметров проемов (дверей, капота, крышки багажника), лонжеронов, каркаса салона сверх допустимого предела.

В зависимости от сложности повреждений перекосы кузова классифицируют на 5 видов.

Перекос проема включает нарушения геометрических параметров различных проемов кузова сверх допустимого размера.

Различные комбинации перекосов боковой двери, ветрового или заднего окон каркаса относят к данному виду повреждений.

Перекос кузова малой сложности предусматривает повреждения с нарушением геометрических параметров проемов капота или крышки багажника (двери задка) сверх допустимого размера без нарушения геометрии основания кузова, дверных и оконных проемов, за исключением зазоров дверей с передними или задними крыльями.

Перекос кузова средней сложности включает одновременное нарушение геометрических параметров проемов капота и крышки багажника (двери задка) или повреждение кузова с нарушением геометрических параметрон передних или задних лонжеронов сверх допустимых размеров без нарушения геометрии каркаса салона.

Для переднеприводных автомобилей учитываются перекосы только задних лонжеронов.

Перекос кузова повышенной сложности предусматривает одновременное нарушение геометрических параметров передних и задних лонжеронов или повреждения кузова с нарушением геометрических параметров передних и задних лонжеронов и каркаса салона или только передних лонжеронов для переднеприводных автомобилей – сверх допустимого размера.

Перекос кузова особой сложности включает повреждения с нарушением геометрических параметров передних и задних лонжеронов и каркаса салона сверх допустимых размеров.

Устранение перекосов кузова осуществляют путем восстановления поврежденных элементов проемов, лонжеронов, каркаса при помощи правки, – вытяжки, усадки и рихтовки до придания им первоначальных геометрических параметров.

Ниже представлены геометрические размеры, относительно контрольных точек, автомобиля Лада Гранта.

На рисунке 2 геометрические размеры моторного отсека автомобиля Лада Гранта.

На рисунке 3 размеры ветрового стекла автомобиля.

На рисунке 4 размеры заднего стекла автомобиля Лада Гранта

На рисунке 5 размеры между точками замера багажного отделения кузова автомобиля Лада Гранта

На рисунке 6 геометрические размеры между точками нижних деталей автомобиля Лада Гранта

габариты кузова и размеры салона

У автомобиля Лада Гранта длина кузова составляет 4260 мм, а ширина — 1700. Данная модель разработана на основе модели Калина. Мощность двигателя этой бюджетной машины составляет от 82 до 106 л.с. клиренс — 160 мм, а грузоподъемность — 475 кг. Автомобиль быстро завоевал популярность среди автолюбителей, что неудивительно.

Лада Гранта седан — это четырехдверное переднеприводное авто, рассчитанное на 5 мест.

Геометрия

Сначала нужно удостовериться в целостности пространственной геометрии кузова.

Контроль производится по измерению расстояний между контрольными точками. Если же информации по непосредственным точкам нет, то можно ориентироваться на видимую силовую структуру. Расстояния между элементами крепления подвески, силового агрегата должны быть симметричными.

Если геометрия пострадала, то восстановление кузова автомобиля своими руками возможно, но крайне затруднительно. Дело в том, что для этой цели нужно специальное оборудование, практически целый стенд, позволяющий вытягивать кузов в произвольном направлении. Это оборудование недешёвое.

Можно конечно попытаться использовать подручные средства, такие как различные растяжки и домкраты, но качественно выполнить восстановление кузова автомобиля такими средствами довольно затруднительно.

Потому, если нет возможности использовать соответствующий стенд, то приобретать его, смысла нет – ремонт в сервисе выйдет дешевле.

Причины нарушения

Правильное расстояние между всеми конкретными технологическими отверстиями на кузове автомобиля называется геометрией кузова. Расстояние определяется заводом-изготовителем. Его неизменность обеспечивает оптимальную работу всех узлов и агрегатов автомобиля, установленных на кузове. Места проверки:

1. Диагональ дверных проемов.
2. Расстояние между опорными точками кузова, к которым крепятся двигатель и ходовая.
3. Диагональ между лонжеронами и стаканами.
4. Диагональ капота, багажного отделения.
5. Расстояние между контрольной точкой на крыше и передним бампером.

Любое повреждение транспортного средства, годовая эксплуатация приводят к нарушению геометрии кузова. Расстояния изменяются, деформируя размер колесной базы, смещая внутренние детали.

Геометрия нарушается в следующих случаях:

1. Авария. Иногда достаточно задеть бампером забор.
2. Частая езда по ухабам, переезд ж/д путей на высокой скорости.
3. Заводские недоработки — недостаточно жестко прикрученные болты.

В двух последних случаях 70 % нагрузки берет на себя подвеска автомобиля, автомобилист же сталкивается с такой проблемой, как растянутые пружины и сломанные амортизаторы. Кузовная геометрия в этом случае изменяется постепенно.

После ДТП на кузов приходится 100 % нагрузки, геометрия изменяется моментально, необходимо проводить диагностику на стапеле в СТО или нивелиром (можно в гараже).

Что значат контрольные точки геометрии кузова

Контрольные мерки нужны для правильного измерения геометрии. Большая их часть — это технологические отверстия. Находятся они в тех или иных частях кузова. Часто в такой роли выступают базовые структурные элементы: рамка радиатора, фартуки, брызговики, днище, рамка номера. Главное — они должны находиться в горизонтальной или вертикальной плоскости.

Обычно при проверке геометрии за основу берут центры контрольных точек. Однако это касается только мелких, средних отверстий. Если же диаметр их чересчур большой, мерилом выступают крайние части. В некоторых случаях измеряют расстояние между апексами крепления элементов подвески, которые влияют на показатели развала‐схождения. Для получения более точного результата возможна также фиксация углов положения колёс.

Схема контрольных точек и углов геометрии кузова автомобиля

Если кузов автомобиля после ДТП сильно деформировался, в качестве точек используют неповреждённые части автомобиля. Отталкиваясь от ровной плоскости, специалисты быстрее выявляют несоответствия, отклонения. Длина замеряется между отметками, находящимися на диаметральных зонах машины.

Кузов. Описание конструкции Lada Granta

Кузов Lada Granta – цельнометаллический, сварной, несущей конструкции. Кузов сваривается на автоматической линии. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Электроцинковое покрытие с внутренней стороны нанесено на переднюю и среднюю панели пола, боковины кузова, на усилитель передних стоек, на внешние панели крышки багажника и дверей, на передние и задние крылья и ряд других деталей. Арки задних колес оцинкованы снаружи. Электроцинковое покрытие с двух сторон нанесено на заднюю панель, поперечины и соединители пола, на внутреннюю панель крышки багажника и капот, на усилитель крышки багажника и на ряд других деталей.

Толщина основных панелей кузова – 0,8 мм. Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах – электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов фосфатируют, наносят электрофорезный и вторичный грунты и окрашивают. Скрытые полости кузова на заводе обрабатывают консервантом. В конструкции кузова элементы пассивной безопасности спроектированы с учетом действующих и перспективных требований по пассивной безопасности. Передний и задний бамперы изготовлены из ударопрочного материала, что обеспечивает поглощение энергии удара при столкновении. Центральные стойки, крыша и пороги имеют усиленную конструкцию. Во всех дверях для повышения стойкости при боковом ударе установлены металлические брусья. Все стекла – гнутые, полированные, безопасного типа. Ветровое стекло – трехслойное, остальные – закаленные. Заднее стекло – с элементом обогрева. Ветровое, заднее и задние боковые стекла вклеены в проемы кузова и являются частью его силовой схемы. Стекла дверей – опускные. В зависимости от комплектации стекла дверей могут приводиться в движение как механическими стеклоподъемниками, так и электрическими.

В зависимости от комплектации, автомобили могут быть оборудованы центральным замком, который одновременно запирает или отпирает все двери и крышку багажника. В задних дверях предусмотрена блокировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной блокировкой нельзя обеспечить достаточную защиту от нежелательного открывания дверей. К съемным элементам кузова относятся: двери, крышка багажника, капот, передние крылья, бамперы. Передние крылья закреплены на кузове болтами. Салон оборудован двумя рядами сидений. Передние сиденья – раздельные, с возможностью перемещения в продольном направлении и изменения наклона спинок. Подголовники – съемные, регулируемые по высоте. Подушка заднего сиденья – цельная. Спинка заднего сиденья – складывающаяся и может быть как цельной, так и состоять из двух частей. Все места оборудованы трехточечными ремнями безопасности с инерционными катушками.

Съемные элементы кузова:

1 – передний бампер;

2 – облицовка радиатора;

4 – переднее крыло;

5 – наружное зеркало заднего вида;

6 – передняя дверь;

7 – задняя дверь;

8 – крышка багажника;

9 – задний бампер.

Все автомобили оборудуются подушкой безопасности водителя. В зависимости от комплектации автомобили дополнительно оборудуются подушкой безопасности переднего пассажира.

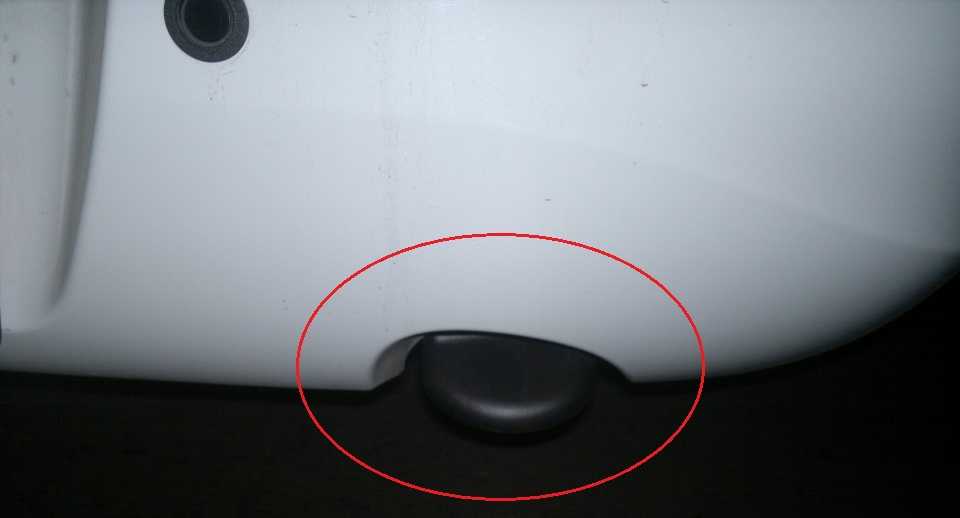

Кузов оборудован панелью приборов, вещевым ящиком, прикуривателем, солнцезащитными козырьками, внутренним и наружными зеркалами заднего вида, передней и задней буксировочными проушинами.

На панели приборов расположены: комбинация приборов, блок управления и дефлекторы системы отопления и вентиляции, головное устройство системы звуковоспроизведения, выключатели и переключатели, вещевой ящик. Автомобили оборудуются системой отопления и вентиляции. На дорогих версиях дополнительно устанавливается система кондиционирования, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий.

Признаки нарушенной геометрии, определяемые без измерений

Неправильно думать, что небольшие перекосы автомобильного остова можно оставлять без внимания. Ведь лучше раньше исправить кузовные деформации, чем ждать, когда значительно поведенные детали автомобиля могут привести к плохой управляемости, которая может стать причиной весьма плачевных ситуаций на дороге. Что же может указать на то, что с каркасом авто произошли пространственные изменения? Первоначальные признаки обычно следующие:

• не четко закрывающиеся двери (стоит исключить их возможное провисание на петлях);
• все хуже захлопывающийся капот и багажник.

Эти «симптомы», особенно если они появились как-то одновременно без участия значительных повреждающих факторов, должны автолюбителя натолкнуть на мысль, что кузов по каким-то причинам повело. Причем степень нарушения кузовной формы будет прогрессировать, если вовремя не устранить причину и не восстановить должную симметрию авто.

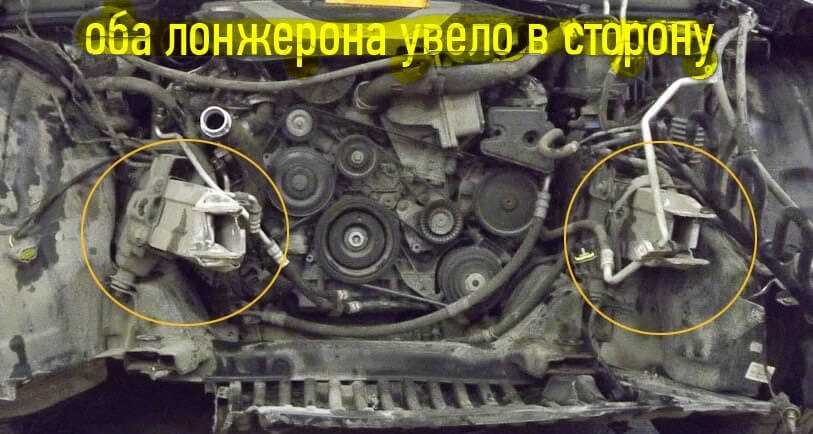

Нарушение геометрии кузова

Если в ситуацию вовремя не вмешаться, появятся следующие признаки, указывающие на то, что геометрия кузова претерпевает изменения не в лучшую сторону. Автомобиль начнет терять управляемость сначала на больших скоростях, а затем и на средних при абсолютно исправной ходовой. Это будет свидетельствовать об искривлении стаканов, лонжеронов и других конструктивных элементов остова автомобиля.

Если автолюбитель не безразличен к своему авто, а также к собственной безопасности, заметив первые признаки деформации каркаса, стоит произвести измерение контрольных размеров, что можно сделать менее точно, но самостоятельно, или с высокой степенью точности, однако на СТО.

Как проверить геометрию автомобиля

Стандартно проверка кузова должна проводится 1 раз в год, если авто не побывало в аварии. Самостоятельно можно сделать проверку геометрии, ориентируясь на ширину передней и задней колеи и на межосевое расстояние. В техсопровождении к паспорту автомобиля есть прописанные размеры. Проверка занимает меньше минуты, водитель всегда может приблизительно прикинуть возможные нарушения.

Наиболее важны для диагностики геометрии кузова расстояния (в миллиметрах) между контрольными точками. Это расстояние от места крепления агрегата (от лонжерона) до стакана. Для самостоятельного определения необходимо знать расстояния и места измерения, которые определяются изготовителем.

На СТО

Проверка геометрии на специализированной автостанции становится неизбежной, если после диагностики колес на развал и схождение слесарь говорит, что отрегулировать посадку уже невозможно и необходимо проверить кузов на точное соотношение расстояний.

Первичная диагностика на СТО проводится с помощью нивелира. Прибор показывает, как отклонились колеса от заданного размера. Эта процедура лишь определяет, есть ли нарушение геометрии в принципе или нет.

Дальнейшая диагностика проводится на стенде. Автомобиль закрепляется на стапеле, предварительно с машины снимаются вся навесная облицовка: бампера, обвесы. В редких случаях необходим демонтаж агрегатов ходовой.

Дальнейшее диагностирование проводится электронными датчиками. Слесарь устанавливает их на контрольные точки, а устройства посылают трехмерный сигнал своего местонахождения на монитор.

На стапеле по контрольным точкам проводят следующие замеры:

• проем багажника;
• моторный отсек;
• передние, задние лонжероны;
• проем переднего, заднего стекла;
• проем всех дверей авто;
• срезы передней, средней, задней части автомобиля.

Каркас выправляют с помощью гидравлического оборудования и вакуумных присосок. После серьезной аварии кузов выравнивают растяжкой только при условии, что металл сохранил свои свойства.

Если в СТО предложат компьютерную проверку геометрии с помощью диодной указки, то разбирать авто на составляющие не потребуется — достаточно поставить машину на стенд. Программа проведет замеры и наложит их на шаблон модели. Буквально 10 минут диагностики, и распечатка кузова со всеми проблемами готова. Допустимая норма отклонений ± 5 мм.

В домашних условиях

Проверка кузова автомобиля в гараже необходима, если водитель замечает сложности с управлением без видимых причин. Для этого понадобится:

• линейка геометрическая, рулетка;
• масштабная рейка;
• циркуль;
• штангенциркуль.

Необходимые расстояния между контрольными точками находят в техдокументации на авто. Можно воспользоваться подсказками в интернете. Необходимо брать официальные сайты производителя. Японские бренды размещают техдокументацию на свои модели в свободном доступе, европейские комплектации придется поискать. Что проверять самостоятельно:

1. Визуально проверить, насколько плотно и равномерно закрываются двери, багажник и капот. Посмотреть расстояние от крышки, проема двери до кузова.
2. Загнать авто на яму, снизу проверить межосевое расстояние, используя рулетку.
3. Расстояние между колесами на оси поперечное.
4. Найти по инструкции все контрольные точки (технические отверстия, болты).
5. Снять элементы обшивки, если они мешают провести замеры и перекрывают доступ.
6. Начинать замер от центральной части основания кузова или рамы.
7. Проверить диагонали между точками в моторном отсеке.
8. Провести замер по контрольным отверстиям и болтам между направляющими рамы, от них к крепежам силового блока.
9. Каждый замер проверять дополнительными измерениями.
10. Проверить диагональ крыши.
