Контрольные точки Лада Гранта: план кузовных размеров
Для обеспечения качества и соответствия размеров Лада Гранта установлен ряд контрольных точек на кузове седана. Эти точки, измеряемые согласно официальной схеме, позволяют проверять геометрию и размеры кузова автомобиля. Ниже приведен план контрольных точек Лада Гранта.
- Точка A — передний левый угол кузова.
- Точка B — передний правый угол кузова.
- Точка C — верхняя точка колесного арки переднего левого колеса.
- Точка D — верхняя точка колесного арки переднего правого колеса.
- Точка E — верхняя точка колесного арки заднего левого колеса.
- Точка F — верхняя точка колесного арки заднего правого колеса.
- Точка G — задний левый угол кузова.
- Точка H — задний правый угол кузова.
Измерения контрольных точек важны при ремонте и кузовном обслуживании Лада Гранта. Они позволяют определить расхождения и деформации кузова, а также правильно выполнить покраску и ремонт автомобиля. Умение работать с контрольными точками является важным навыком для автомехаников и кузовщиков.
Контрольные размеры кузова Лада Гранта
При проведении кузовных работ, есть необходимость контролировать геометрию форм кузовных деталей и сопряжения их друг относительно друга. Нарушение форм, размеров кузова может быть вызвано сильными локальными ударами во время ДТП, также в случае экстремальных условий эксплуатации. Отклонения от номинальных размеров может повлечь за собой изменение расчетной жесткости, в итоге целостности кузова и управляемости автомобиля. В данной статье приведена информация о размерах кузова Лады Гранта: в проемах дверей, в моторном отсеке, в проеме ветрового стекла, в проеме заднего стекла, в проеме крышки багажника, контрольных точек на полу автомобиля.

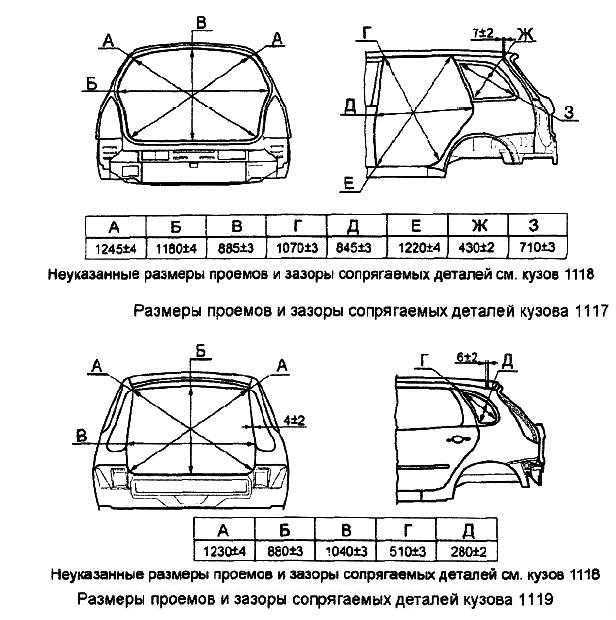

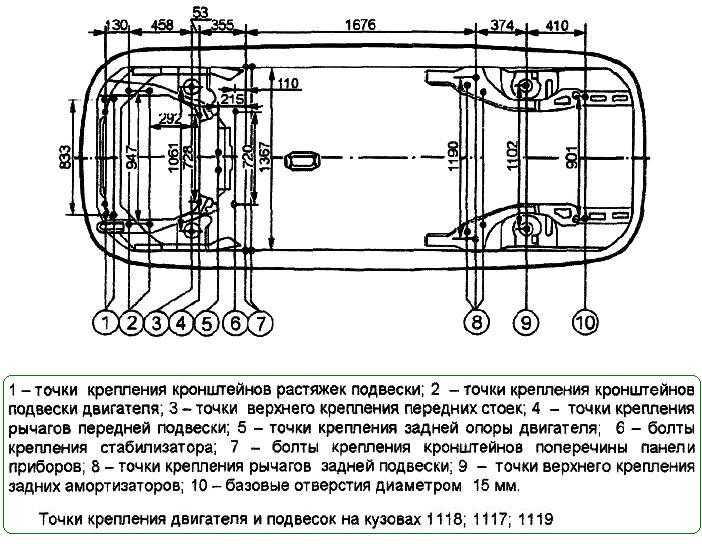

Рис. 6.1-6.6 Контрольные размеры для кузова автомобиля Лада Гранта
Кроме того контрольные размеры кузова Лады Гранты позволят вам не только сориентироваться в случаях восстановления силовой несущей конструкции, но и произвести проверку на отсутствие отклонений (брака).
Размеры кузова автомобилей Ваз, данные по геометрии и контрольным точкам Lada 2190 из заводской документации. Справочные линейные размеры проемов дверей Lada Granta
Справочные линейные размеры проемов ветрового и заднего окна Ваз 2190
Контрольные размеры кузова в моторном отсеке (подкапотное пространство Лада Гранта)
Контрольные размеры кришки багажника Ваз 2190
Основные размеры кузова ВАЗ 2190 (Лада Гранта) днище
Заводские схемы показывают габаритные размеры кузова Лада Гранта, расстояние между колесами, углы переднего и заднего свеса, ширину колеи, вместительность салона и некоторые другие размеры.
Ширина, высота кузова осталась аналогичной Лада Гранта седан, отличается только длина кузова, у лифтбека он короче на 14 мм. Размеры салона Лада Гранта лифтбек тоже практически такие же, как и у седана. Исключение составляет только пространство над головой задних пассажиров, которое уменьшилось на 8 мм.
Объем багажника составляет 440 литров, но может быть увеличен до 760 литров, если сложить спинки задних сидений.
Также, стоит отметить и отличие размеров багажного отделения. В кузове седан и спорт, багажник имеет одинаковый объем – 520 литров, а вот у лифтбек, багажник увеличен до 760 литров, благодаря измененному кузову.
Ширина всех троих видов: седан, лифтбек и спорт – абсолютно одинаковая. Размеры машины, от края левого зеркала, до края правого – 1,7 метра. Такие габариты, не сильно отличаются от остальных моделей Лада (по ширине). При этом, вместительность и комфорт, в каждой модели абсолютно разный. Например, в Гранте салон довольно просторный, чего не скажешь про Калину.
Высота, у кузова седан и лифтбек – одинаковая, и равняется 1,5 метра. А вот, что касается Лады спорт, то его высота немного меньше – 1470 мм. Разница в 30 мм, достигается за счет более низкой подвески. Размеры, обозначающие высоту, считаются от дорожного покрытия, с которым соприкасается колесо, до верхней точки крыши автомобиля.
Преимущества разных модификаций Гранты
Габаритные размеры Лада Гранта Спорт
Автомобиль выпускают в трех модификациях — стандарт, норма и люкс. Отличают их в первую очередь размеры кузова. Изменения коснулись бампера, зеркал, решетки радиатора. Модификация люкс получила молдинги на дверях, литые диски и противотуманные фары.
Самая мощная Гранта разгоняется до сотни всего за 12 секунд. Шумоизоляция салона не идеальная, но достаточно хороша, чтобы при такой скорости шумы не создавали дискомфорта. Разработчики Гранты позаботились о безопасности автомобиля. Салон оснащен инерционными ремнями и подушкой безопасности для водителя. Модели норма и люкс имеют также подушки безопасности для переднего пассажира.
Интерьер салона при повышении класса модели отличается разными дополнениями, которые делают эксплуатацию автомобиля более комфортной и приятной. Пусть это мелкие детали, такие как отделка обшивки салона, контейнер для очков, разделенная спинка задних сидений, но это привносит не только эстетическое удовольствие, но и значительное удобство. Климатическая система входит в комплектацию модельного ряда люкс, как и дистанционный контроль замков дверей и багажника машины.
Нелишним окажется обогрев передних сидений, особенно в широтах с суровым климатом. А создать настроение поможет встроенная аудиосистема — каждый захочет взять с собой в дорогу любимую музыку. Особенно если дорога предстоит дальняя. Стоит отметить, что большие расстояния для Гранты — не проблема. Это выносливый автомобиль и достаточно экономичный — расход топлива для загородного цикла порядка 6 л на 100 км, а при смешанном цикле — всего 7,5. При своих габаритах машина отличается маневренностью и в городских условиях потребляет всего 8,5-9,5 л на 100 км.
Лада Гранта оправдывает ожидания автолюбителей — компактный кузов, но вместительный салон, невысокая цена, но надежная машина. Весь этот комплекс характеристик послужил залогом народной любви и высокой популярности авто.
«седановская» версия
Начнем с седана:
- Из нового семейства автомобилей Калина, производится АвтоВаз;
- Современная элегантная внешность и комфортный салон называют первопричинами хорошей продаваемости седана;
- Отличается неплохой управляемостью на высоких скоростях;
- Неплохо маневрирует в городском ритме движения;
- Практичен и невероятно удобен для ежедневной эксплуатации;
- Кузов седана получил клиновидные линии силуэта, визуально создавая образ сильного, брутального авто;
- В багажном отсеке увеличен угол открывания на 120 градусов, что облегчает задачу погрузки. Внутри багажника производитель грамотно предусмотрел специальные петли, позволяющие закреплять перевозимые грузы.
Удобный багажник
Кузов в целом очень прочен, а усилению подвержена его подседельная поперечина. Данная рейка спасает пассажиров в случае бокового удара. Кроме того, производителем предусмотрены спецнакладки, предназначенные для защиты головы водителя и пассажиров.
https://youtube.com/watch?v=OVGH_uzr960
Вот какие на Лада Калина седан размеры кузова приведены на фото.
Лада калина контрольные размеры кузова
Кузов. Описание конструкции
Кузов LADA GRANTA – цельнометаллический, сварной, несущей конструкции. Кузов сваривается на автоматической линии. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Электроцинковое покрытие с внутренней стороны нанесено на переднюю и среднюю панели пола, боковины кузова, на усилитель передних стоек, на внешние панели крышки багажника и дверей, на передние и задние крылья и ряд других деталей. Арки задних колес оцинкованы снаружи. Электроцинковое покрытие с двух сторон нанесено на заднюю панель, поперечины и соединители пола, на внутреннюю панель крышки багажника и капот, на усилитель крышки багажника и на ряд других деталей. Толщина основных панелей кузова – 0,8 мм. Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах – электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов фосфатируют, наносят электрофорезный и вторичный грунты и окрашивают. Скрытые полости кузова на заводе обрабатывают консервантом. В конструкции кузова элементы пассивной безопасности спроектированы с учетом действующих и перспективных требований по пассивной безопасности. Передний и задний бамперы изготовлены из ударопрочного материала, что обеспечивает поглощение энергии удара при столкновении. Центральные стойки, крыша и пороги имеют усиленную конструкцию. Во всех дверях для повышения стойкости при боковом ударе установлены металлические брусья. Все стекла – гнутые, полированные, безопасного типа. Ветровое стекло – трехслойное, остальные – закаленные. Заднее стекло – с элементом обогрева. Ветровое, заднее и задние боковые стекла вклеены в проемы кузова и являются частью его силовой схемы. Стекла дверей – опускные. В зависимости от комплектации стекла дверей могут приводиться в движение как механическими стеклоподъемниками, так и электрическими. В зависимости от комплектации автомобили могут быть оборудованы центральным замком, который одновременно запирает или отпирает все двери и крышку багажника. В задних дверях предусмотрена блокировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной блокировкой нельзя обеспечить достаточную защиту от нежелательного открывания дверей.
Какой клиренс у Лада Гранта?
При полной загрузке автомобиля клиренс равен 160 мм под защитой двигателя. Если автомобиль пустой, то клиренс под передним бампером не менее 175 мм.

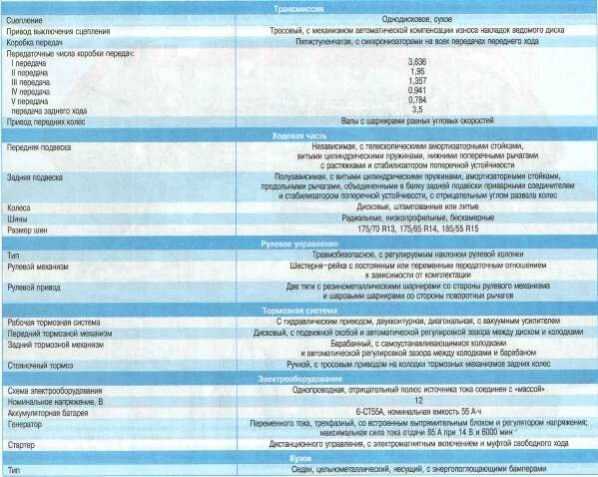

Далее приведены характеристики трансмиссии, ходовой части, рулевого управления, тормозной системы и электрооборудования автомобиля Лада Гранта
Новая модель АвтоВАЗа разработана на основе модели Лада Калина, выпуск Lada Granta начнется в кузове седан, а кузов хэтчбек ожидается позже.
В новом автомобиле Лада Гранта технические характеристики различаются в зависимости от комплектаций модели: «Стандарт», «Норма» или «Люкс». Автомобиль комплектации «Стандарт» получил мотор ВАЗ 11183, другие комплектации оснащены двигателями ВАЗ 21116 («Норма») и ВАЗ 21126 («Люкс»).
Lada Granta имеет механическую 5-ступенчатую коробку передач, в будущем новая модель будет оснащена автоматической коробкой передач от японской компании Jatco, которая выпускает автоматы для Mitsubishi и Nissan.
Привод у автомобиля – передний. Двигатели Гранты потребляют бензин АИ-95, средний расход будет 8,7-9,3 литров на 100 км в городском цикле, 5,8-6,1 литров – за городом и 7,2-7,3 литров будет расход топлива в смешанном цикле. Минимальный дорожный просвет у Гранты составляет 160мм.
По данным производителя, самая мощная модификация имеет максимальную скорость 168,5 км/ч, а с места до ста километров разгон занимает у нее 12,0 секунд.
Разработчики нового ВАЗа модернизировали переднюю и заднюю подвеску. В передней подвеске в комплектациях с усилителем рулевого управления будет устанавливается увеличенный до 2°45’ кастер передней подвески, за счет чего улучшится курсовая устойчивость автомобиля. Также ВАЗ 2190 будет оснащаться новой “короткой” рулевой рейкой для снижения количества оборотов руля до 3, что тоже позволит улучшить Лада Гранта характеристики управления. Кроме того передняя подвеска будет иметь новый модуль стойки с измененной конструкцией и характеристиками верхней опоры. Также будут устанавливаться усиленные стабилизаторы поперечной устойчивости и опоры кузова. В задней подвеске впервые на серийных автомобилях Лада появится отрицательный развал колес (-1°), что также позволит улучшить управляемость автомобиля.
Какой клиренс у Лада Гранта?
При полной загрузке автомобиля клиренс равен 160 мм под защитой двигателя. Если автомобиль пустой, то клиренс под передним бампером не менее 175 мм.
Далее приведены характеристики трансмиссии, ходовой части, рулевого управления, тормозной системы и электрооборудования автомобиля Лада Гранта
Новая модель АвтоВАЗа разработана на основе модели Лада Калина, выпуск Lada Granta начнется в кузове седан, а кузов хэтчбек ожидается позже.
В новом автомобиле Лада Гранта технические характеристики различаются в зависимости от комплектаций модели: «Стандарт», «Норма» или «Люкс». Автомобиль комплектации «Стандарт» получил мотор ВАЗ 11183, другие комплектации оснащены двигателями ВАЗ 21116 («Норма») и ВАЗ 21126 («Люкс»).
Lada Granta имеет механическую 5-ступенчатую коробку передач, в будущем новая модель будет оснащена автоматической коробкой передач от японской компании Jatco, которая выпускает автоматы для Mitsubishi и Nissan.
Привод у автомобиля — передний. Двигатели Гранты потребляют бензин АИ-95, средний расход будет 8,7-9,3 литров на 100 км в городском цикле, 5,8-6,1 литров – за городом и 7,2-7,3 литров будет расход топлива в смешанном цикле. Минимальный дорожный просвет у Гранты составляет 160мм.
По данным производителя, самая мощная модификация имеет максимальную скорость 168,5 км/ч, а с места до ста километров разгон занимает у нее 12,0 секунд.
Разработчики нового ВАЗа модернизировали переднюю и заднюю подвеску. В передней подвеске в комплектациях с усилителем рулевого управления будет устанавливается увеличенный до 2°45’ кастер передней подвески, за счет чего улучшится курсовая устойчивость автомобиля. Также ВАЗ 2190 будет оснащаться новой «короткой» рулевой рейкой для снижения количества оборотов руля до 3, что тоже позволит улучшить Лада Гранта характеристики управления. Кроме того передняя подвеска будет иметь новый модуль стойки с измененной конструкцией и характеристиками верхней опоры. Также будут устанавливаться усиленные стабилизаторы поперечной устойчивости и опоры кузова. В задней подвеске впервые на серийных автомобилях Лада появится отрицательный развал колес (-1°), что также позволит улучшить управляемость автомобиля.
Похожие новости:
Лада Гранта Клуб (Lada Granta)
Прошлые новости:
Двигатели Лада Гранта
Лада Гранта габаритные размеры кузова
Габаритные размеры в любом автомобиле оказывают существенное влияние на комфорт. Если это касается базы, то первыми на себе ощущают удобство пассажиры под предводительством водителя, а когда речь заходит о багажном отсеке, тогда на первый план всплывает практичность авто. Клиренс позволяет чувствовать уверенность на проселочных участках. Так можно и дальше приводить массу примеров.
Такие утверждения не обходят стороной героиню сегодняшней статьи – отечественную модель Лада Гранта.
Если коснуться подробнее салона, то сразу замечаем похвальную конструкцию сидений, при построении которых производитель ставил целью обеспечение максимально комфортной посадки всех участников вояжа.
Какими внешними габаритами может порадовать Гранта?
Для наглядности приведем характеристики кузова в сравнении с родственницей – Ладой Калиной.
- Итак, в длину Лада Гранта побеждает свою соперницу с разницей в 220 мм, ведь этот параметр достигает 4260 мм.
- Ширина составляет 1700 мм, аналогичная показателю у Калины. Расхождения не большие, если брать версию седан.
- По высоте сохраняется паритет, поскольку этот показатель у обеих «россиянок» составляет 1500 мм.
- Аналогичная картина наблюдается и при сравнении баз – 2476 мм у каждой.
Благодаря приросту кузовной длины у Гранты багажное отделение обладает большим запасом свободного пространства, 440 литров в сравнении с 355 литрами у соперницы.
Величина задней колеи у Лада Гранта в версии лифтбек достигает 1414 мм. Это позволяет модели обладать хорошей устойчивостью и плавностью в движении по легким дорожным неровностям.
Габарит, заключенный между краем переднего бампера и центром оси передка составляет 804 мм, а аналогичный показатель в задней части – 980 мм.
Величина клиренса рассматриваемой здесь модели, так же как и в случае с кузовом седан, может похвастаться значением в 160 мм. Однако в модельной линейке Лада Гранта в версии лифтбек присутствуют версии, например, оснащенные автоматическими коробками, клиренс которых немного снижен, а точнее – до 140 мм.
Данный показатель по своему значению состоит в когорте лучших в плане проходимости и гордо перекочевал от предшественницы «Калины». Просвета хватит, чтобы гарантированно преодолеть:
- грунтовые направления с россыпью кочек и ям;
- городские участки;
- заснеженные места проселочных дорог;
- мелкие холмы с некритично крутыми склонами.
Каковы габариты Гранты внутри?
Как уже обозначалось, не меньшей важностью обладают внутренние габаритные размеры нашей LADA Granta. Именно данные показатели оказывают неподдельное влияние на обеспечение комфортности в дальних «круизах»
Гранта замена фильтра салонного фильтра
Гранта разъем диагностики
Незаменимым достоинством салона является способность кресел поддаваться множеству регулировок. Внутреннее пространство продумано с достаточной скрупулезностью, благодаря чему длительные поездки превращаются в забавные и комфортные мероприятия.
Если задаться значением высоты от стыка подушки сидения со спинкой до ближайшего габарита, то оно составит 910 миллиметр для передних седоков, а у пассажиров кормы в распоряжении будет на 80 миллиметров больше, то есть 990 мм. Ширина кресел соответственно составляет 490 мм и 510 мм. Свободное пространство для ног сзади сидящих участников ездового процесса может в максимуме достигать 335 мм.Высота размещения кресел относительно днища для переднего ряда составляет 285 мм, а для второго – 340 мм. Данный параметр может варьировать ввиду способности сидений к регулировке (спереди).
Кому интересно расстояние между педальным узлом и передним торцом водительского кресла, то он также благодаря регулированию может изменяться в пределах от 335 мм до 560 мм.
Некоторых будущих обладателей практичных LADA Granta наверняка заинтересуют рулевые габаритные размеры. Диаметр колеса руля оставляет 375 мм. Остальные показатели здесь не особо важны и заметим, что они не способны оказать ни малейшего негативного влияния на комфорт от езды.
В багажнике автомобиля Лада Гранта
Еще одним немаловажным плюсом является габаритные размеры в багажном отсеке. Ширина отделения достигает 1350 мм, а в проеме этот параметр равняется 950 мм. Глубина отсека достигает 1025 мм, а внутренняя высота – 600 мм. Такие габариты позволят осуществить перевозку даже бытовой техники со средними размерами.
Кузов. Описание конструкции
Кузов LADA GRANTA – цельнометаллический, сварной, несущей конструкции. Кузов сваривается на автоматической линии. Большая часть кузовных панелей для улучшения их противокоррозионных свойств оцинкована. Электроцинковое покрытие с внутренней стороны нанесено на переднюю и среднюю панели пола, боковины кузова, на усилитель передних стоек, на внешние панели крышки багажника и дверей, на передние и задние крылья и ряд других деталей. Арки задних колес оцинкованы снаружи. Электроцинковое покрытие с двух сторон нанесено на заднюю панель, поперечины и соединители пола, на внутреннюю панель крышки багажника и капот, на усилитель крышки багажника и на ряд других деталей. Толщина основных панелей кузова – 0,8 мм. Элементы кузова соединены между собой контактной сваркой, а в труднодоступных местах – электросваркой полуавтоматом в среде инертного газа. Стыки панелей и сварные швы герметизированы мастикой. После сварки панелей кузов фосфатируют, наносят электрофорезный и вторичный грунты и окрашивают. Скрытые полости кузова на заводе обрабатывают консервантом. В конструкции кузова элементы пассивной безопасности спроектированы с учетом действующих и перспективных требований по пассивной безопасности. Передний и задний бамперы изготовлены из ударопрочного материала, что обеспечивает поглощение энергии удара при столкновении. Центральные стойки, крыша и пороги имеют усиленную конструкцию. Во всех дверях для повышения стойкости при боковом ударе установлены металлические брусья. Все стекла – гнутые, полированные, безопасного типа. Ветровое стекло – трехслойное, остальные – закаленные. Заднее стекло – с элементом обогрева. Ветровое, заднее и задние боковые стекла вклеены в проемы кузова и являются частью его силовой схемы. Стекла дверей – опускные. В зависимости от комплектации стекла дверей могут приводиться в движение как механическими стеклоподъемниками, так и электрическими. В зависимости от комплектации автомобили могут быть оборудованы центральным замком, который одновременно запирает или отпирает все двери и крышку багажника. В задних дверях предусмотрена блокировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной блокировкой нельзя обеспечить достаточную защиту от нежелательного открывания дверей.
Подлокотник своими Существует
Для измерив, этого размеры пространства между креслами переднего и водителя пассажира, нужно:
- изготовить соответствующий короб из обшить и фанеры (обтянуть) его карпетом, (кожей, изготовить и пр.) ;
- кожзаменителем из металла элементы крепления и механизм бокса откидывания назад;
- с помощью стандартных мебельных закрыть петель короб откидывающей крышкой. Предварительно ее обклеить необходимо поролоном и обтянуть тем же материалом, короб и что;
- Закрепить все металлические детали на установить и коробе его между креслами.
Примечание: короба Чертежи и крышки можно найти в сети Контрольные.
Реле и предохранители Lada Granta
Блок предохранителей и реле в салоне
| № | А | Защищаемые цепи |
| F1 | 15 | Катушки зажигания Форсунки Контроллер системы управления двигателем |
| F2 | 25 | Норма, Люкс: Центральный блок кузовной электроники Модуль двери водителя |
| F2 | 5 | Стандарт: Дневные ходовые огни |
| F2 | 30 | Стеклоподъемники |
| F3 | 15 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач Привод управления автоматической коробкой переключения передач |
| F3 | 10 | Стандарт: Аварийная сигнализация |
| F4 | 15 | Контроллер системы надувных подушек безопасности |
| F5 | 7.5 | Клемма 15 приборов |
| F6 | 7.5 | Свет заднего хода ВАЗ-2190 Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) Блок управления системой безопасной парковки (Норма, Люкс) |
| F7 | 7.5 | Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчики концентрации кислорода |
| F8 | 25 | Обогреватель заднего стекла Обогреватели наружных зеркал (Норма, Люкс) |
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика |
| F11 | 5 | Задние противотуманные огни |
| F12 | 7.5 10 | Ближний свет, правая фара Электрокорректор правой фары |
| F13 | 7.5 10 | Ближний свет, левая фара Электрокорректор левой фары |
| F14 | 10 | Дальний свет, правая фара |
| F15 | 10 | Дальний свет, левая фара |
| F16 | 10 | Правая противотуманная фара |
| F17 | 10 | Левая противотуманная фара |
| F18 | 20 | Обогреватели передних сидений Прикуриватель |
| F18 | 10 15 | Прикуриватель |
| F18 | 15 | Обогреватели передних сидений |
| F19 | 5 | Норма, Люкс: Блок управления антиблокировочной системой тормозов |
| F19 | 20 | Стандарт: Моторедукторы блокировки замков дверей |
| F19 | 15 | ABS Lada Granta |
| F20 | 15 | Звуковой сигнал |
| F20 | 15 | Звуковой сигнал Замок багажника Коробка передач Прикуриватель Диагностический разъем |
| F21 | 15 | Топливный насос |
| F22 | 25 | Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стекла Очиститель заднего стекла |
| F22 | 15 | Центральный замок |
| F23 | 5 | Комбинация приборов Диагностический разъем |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7.5 | Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой |
| F25 | 7.5 | Сигналы торможения Плафон освещения салона (Стандарт) |
| F26 | 10 | Норма, Люкс: Центральный блок кузовной электроники |
| F26 | 25 | АБС/ESC |
| F27 F31 | 25 | Блок управления антиблокировочной системой тормозов |
| F28 F32 | 30 | Электровентилятор отопителя Контроллер системы автоматического управления климатической установкой Электроусилитель рулевого управления 3) |
| Реле | ||
| К1 | Реле электровентилятора охлаждения радиатора | |
| К2 | Стеклоподъемник (в исполнении «норма») Реле минимального обдува модуля охлаждения (в исполнении «люкс») | |
| К3 | Реле стартера | |
| К4 | Разгрузочное реле выключателя зажигания | |
| К5 | Реле указателей поворота и аварийной сигнализации | |
| К6 | Реле стеклоочистителя (в исполнении «норма») Реле обогрева сидений (в исполнении «люкс») | |
| К7 | Реле дальнего света фар | |
| К8 | Реле звукового сигнала | |
| К9 | Реле ближнего света фар | |
| К10 | Реле обогрева заднего стекла | |
| К11 | Реле ЭСУД ВАЗ-2190 | |
| К12 | Реле топливного насоса | |
| К13 | Реле аварийной сигнализации дополнительное | |
| К14 | Реле аварийной сигнализации дополнительное | |
| К15 | – | |
| К16 | – | |
| К17 | – |
Монтажный блок нового образца

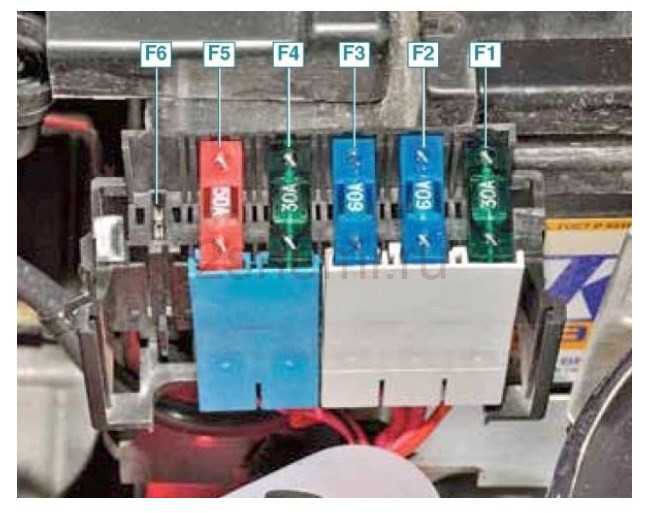

Блок предохранителей в моторном отсеке под капотом
| № | А | Защищаемые цепи |
| 1 | 50 | Обогреватель ветрового стекла |
| 1 | 30 | Ближний свет |
| 2 | 60 | Генератор |
| 3 | 60 | Генератор |
| 4 | 30* 40 | Электровентилятор охлаждения радиатора |
| 5 | 50 | Электромеханический усилитель рулевого управления |
| 6 | 40 | Блок управления антиблокировочной системой тормозов |
Обратите внимание, что бывают разные варианты этого блока. Вариант подключения 1
Вариант подключения 1
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
- 60А Генератор ВАЗ-2190
- 60А Генератор
- 30/40А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электромеханический усилитель рулевого управления
- 60А Блок АБС
Вариант подключения 2
- 60А Генератор
- 60А Генератор
- 30/40А Электровентилятор охлаждения радиатора
- 40А АБС / ESP
- 25A ABS / ESP
- 50A Контроллер электро усилителя рулевого управления
Вариант подключения 3
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
- 60А Генератор
- 60А Генератор Lada Granta
- 30А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электроусилитель рулевого управления
Габариты Лада Гранта
Рис. 1 Габаритные размеры автомобиля Lada Granta
| Технические характеристики Lada Granta | стандарт (1,6 л 8 кл. 80 л.с.) |
норма (1,6 л 8 кл. 90 л.с.) облегченная шатунно поршневая группа |
люкс (1,6 л 16 кл. 98 л.с.) Двигатель 21126 Лада Приора |
| Длина, мм | 4260 | 4260 | 4260 |
| Ширина, мм | 1700 | 1700 | 1700 |
| Высота, мм | 1500 | 1500 | 1500 |
| База, мм | 2476 | 2476 | 2476 |
| Колея передняя, мм | 1430 | 1430 | 1430 |
| Колея задняя, мм | 1426 | 1426 | 1426 |
| Передний свес,мм | 804 | 804 | 804 |
| Задний свес, мм | 980 | 980 | 980 |
| Минимальный дорожный просвет, мм | 160 | 160 | 160 |
| Объем багажного отделения, л | 480 | 480 | 480 |
| Масса снаряженная, кг | 1040 | 1080 | 1100 |
| Распределение снаряженной массы по осям % | 59/41 | 59/41 | 59/41 |
| Полезная нагрузка, кг | 475 | 475 | 475 |
| Полная масса, кг | 1515 | 1555 | 1575 |
| Распределение полной массы по осям % | 50/50 | 50/50 | 50/50 |
| Масса прицепа с тормозами /без тормозов, кг | 900/450 | 900/450 | 900/450 |
| Коэффициент аэродинамического сопротивления | 0,367 | 0,367 | 0,353 |
| Время разгона от 0 до 100 км/час | 12,5 | 11,8 | 12 |
| Максимальная скорость км/час | 164,5 | 167 | 168,5 |
| Расход топлива л/100 км | |||
| — в городском | 9,3 | 8,5 | 8,7 |
| — в загородном | 6,1 | 5,7 | 5,8 |
| — в смешанном | 7,3 | 7,2 | 7,3 |
| Размер шин | 175/70 R13 | 175/70 R13 | 175/65 R14 |
| Емкость топливного бака, л | 50 | 50 | 50 |
Геометрия Лада Гранта (VAZ 2190)
Размеры кузова автомобилей Ваз, данные по геометрии и контрольным точкам Lada 2190 из заводской документации.
Справочные линейные размеры проемов дверей Lada Granta
Справочные линейные размеры проемов ветрового и заднего окна Ваз 2190
Контрольные размеры кузова в моторном отсеке (подкапотное пространство Лада Гранта)
Контрольные размеры кришки багажника Ваз 2190
Основные размеры кузова ВАЗ 2190 (Лада Гранта) днище
Заводские схемы показывают габаритные размеры кузова Лада Гранта, расстояние между колесами, углы переднего и заднего свеса, ширину колеи, вместительность салона и некоторые другие размеры.
Ширина, высота кузова осталась аналогичной Лада Гранта седан, отличается только длина кузова, у лифтбека он короче на 14 мм. Размеры салона Лада Гранта лифтбек тоже практически такие же, как и у седана. Исключение составляет только пространство над головой задних пассажиров, которое уменьшилось на 8 мм.
Объем багажника составляет 440 литров, но может быть увеличен до 760 литров, если сложить спинки задних сидений.
Также, стоит отметить и отличие размеров багажного отделения. В кузове седан и спорт, багажник имеет одинаковый объем – 520 литров, а вот у лифтбек, багажник увеличен до 760 литров, благодаря измененному кузову.
Ширина всех троих видов: седан, лифтбек и спорт – абсолютно одинаковая. Размеры машины, от края левого зеркала, до края правого – 1,7 метра. Такие габариты, не сильно отличаются от остальных моделей Лада (по ширине). При этом, вместительность и комфорт, в каждой модели абсолютно разный. Например, в Гранте салон довольно просторный, чего не скажешь про Калину.
Высота, у кузова седан и лифтбек – одинаковая, и равняется 1,5 метра. А вот, что касается Лады спорт, то его высота немного меньше – 1470 мм. Разница в 30 мм, достигается за счет более низкой подвески. Размеры, обозначающие высоту, считаются от дорожного покрытия, с которым соприкасается колесо, до верхней точки крыши автомобиля.
Также, у Гранты спорт, более широкая колесная база. То есть, не смотря на одинаковую ширину всех кузовов, у данного образца, колесные оси удлинены на 15 мм. Конечно, такая разница не значительна, и при таких размерах, колесо не будет выпирать из арок, увеличивая габариты автомобиля.
Двери довольно широкие, что обеспечивает удобную посадку и высадку пассажиров. Высота задней двери – 97,2 см, а ширина – внизу 61 см, а вверху 83,3. Переднее двери, имеют немного большие габариты: высота – 1 метр, а ширина – 1 метр 72 миллиметра. При полном открытии дверей, доступ в салон, не будет иметь проблем.
Внутренние габаритные размеры Лады Гранты
Не менее важными при покупке являются и внутренние параметры. Именно они влияют на удобство нахождения в авто и проведении длительных поездок. Дополнительным плюсом является и возможность многочисленных регулировок положения сидений, если в салоне достаточно места для их перемещения, перестановки и нескольких режимов наклона.
Для стильной Лады Гранта габаритные размеры внутри действительно хорошо продуманы и позволяют всем пассажирам и водителю проводить даже длительные поездки с максимальным комфортом.
Высота от стыка сидения и спинки равняется 910 мм для второго ряда и 990 для передних кресел. Ширина сидений составляет 49 см и 51 см соответственно. Расстояние от сидения второго ряда до первого варьируется от 12 до 33,5 см, что позволяет пассажирам удобно разместиться на креслах.
Высота сидений относительно пола салона для второго ряда равна 34 см, а для первого 28,5 см (подлежит незначительно регулировке). Расстояние от педалей до края сидения может составлять от 33,5 до 56 см.
Габариты багажника являются еще одним преимуществом Гранты. Ширина отделения равна 135 см, но ширина проема намного меньше (95 см), что нужно учитывать при загрузке авто. Глубина багажника составляет 1 м и 2,5 см. Его высота целых 60 см, что позволяет перевозить даже разнообразную бытовую технику без каких-либо проблем.
Параметры руля непременно будут интересны будущему водителю. Ширина передней стойки – 4 см, а вот диаметр рулевого колеса – 37,5 см. Такое расположение весьма удобно и позволяет с легкостью управлять Грантой. Кроме того и все остальные характеристики позволяют осуществлять удобные поездки по любым трассам, с любой загруженностью багажника и любым количеством пассажиров.
голоса
Рейтинг статьи
Внутренние габариты
Внутри, салон довольно просторный, и особо не отличается у всех трех видов кузова. Для ног водителя и переднего пассажира, имеется достаточно места, даже если ноги будут практически в выпрямленном состоянии, а не согнуты в коленках. Немного меньше места на заднем сидении, но при этом, коленки не упираются в спинку передних сидений.
По ширине, посадочные места внушительные, и могут поместить на себе, пассажиров крупного размера. То же самое, касается и водительского места. Рулевое колесо, расположено довольно удобно, и имеет большое расстояние до сиденья. По ширине заднего места, машина может свободно вместить в себя три человека, среднестатистического телосложения.
Также, стоит отметить и отличие размеров багажного отделения. В кузове седан и спорт, багажник имеет одинаковый объем – 520 литров, а вот у лифтбек, багажник увеличен до 760 литров, благодаря измененному кузову.
