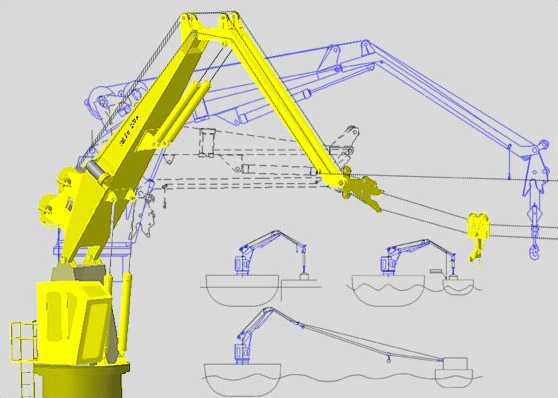

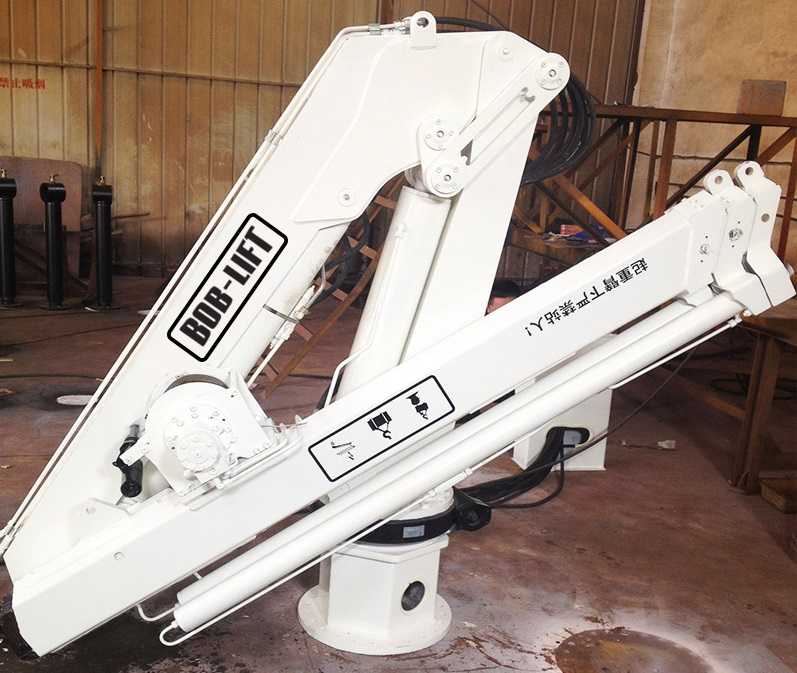

Ru2262464c2 - гидравлическая система судового крана

Основные характеристики гидрораспределителей ВЕХ 16

ВЕХ16

Г24

ЕТ

Подсоединение потока управления
без обозначения = подвод от независимого потока, слив независимыйТ = подвод от незавимимого потока, слив содединен и основным сливомЕ = подвод от основного потока, слив независимыйЕТ = подвод от основного потока, слив содединен и основным сливом

Напряжение питания электромагнитов:Г12 = 12 вольт постоянного токаГ24 = 24 вольта постоянного токаВ110 = 110 вольт переменного токаВ220 = 220 вольт переменного тока

Схема распределения рабочей жидкости

14 =24 =34 =

44 =64 =

ВЕХ16 = электрогидравлический гидрораспределитель с условным проходом 16 мм

Характеристики

Давление на выходе, МПа — номинальное — максимальное — минимальное	25 28 0,5
Давление на сливе, МПа — слив независимый — слив соединен с основным	25 6
Максимальный расход, л/мин	240
Температура рабочей жидкости, °C	-30…+80
Температура окружающей среды, °C	до +50
Диапазон вязкостей жидкости, сСт	10-400
Напряжение питания, В: — постоянного тока — переменного тока	12, 24, 48 ,110 24, 36, 110, 220, 380
Продолжительность включения, мин.	10-60
Масса ВЕХ16 с 2-ми катушками, кг	12,5

Слева представлена обобщенная (основная) структура обозначения ВЕХ16, более подробно: Структура условного обозначения гидрораспределителя ВЕХ16

Устройство и принцип работы ВЕХ16

Распределитель ВЕХ16 состоит из корпуса (3), в котором установлен золотник (6), и две пружины (5) герметично закрытые через уплотнения крышками (4). На корпус установлен распределитель (1) с двумя соленоидами (2).

Через канал «P» в корпусе (3), рабочая жидкость от напорной линии поступает в полость в которой размещен золотник (6) и в напорную полость распределителя (1).
Далее, в корпусе (3), поток может поступать либо в одно из рабочих отверстий («А»,»В»),либо в отверстие «T», соединенное со сливной магистралью, может быть блокирован золотником (6), и другие варианты.
Именно конструкция шеек золотника гидрораспределителя ВЕХ16 обуславливает заданную схему работы.

Для обеспечения работы согласно схемы (смотри структуру обозначения) золотник (6) должен переместиться в крайнее положение. При этом одна их рабочих линий («А»,»В») соединяется с напорной магистралью «P», а другая со сливной «T».
При перемещении в противоположном направлении, все соединяется зеркально.

Для перемещения золотника (6), надо чтобы напор от распределителя (1), при срабатывании электромагнитной катушки (2), начал поступать в одну из полостей в крышке (4).
Создаваемое в крышке давление, преодолевает усилие пружины (5) с противоположной стороны и перемещает золотник (6) в крайнее положение.
В таком состоянии золотник находится до тех пор, пока не прекратится подача электрического тока на соленоид гидрораспределителя (1).

При отсутствии воздействия на катушки, распределитель (1) работает так, что давление от него распространяется тождественно на обе стороны золотника, и под усилием пружин он перемещается в среднее положение — «центрируется».

Напомним, что при подключении соленоида с другой стороны, все происходит зеркально.

Примечания:
   — отверстие P — для входа рабочей жидкости под давлением;
   — отверстия A и B — для присоединения к другим гидравлическим устройствам;
   — отверстия T — отверстие для выхода рабочей жидкости в бак;
   — отверстия X — подвод потока управления;
   — отверстия Y — слив потока управления;
   — отверстие L — дренаж для исполнений ВММ16 и ВЕХ16Х.

Установка и обслуживание гидравлического клапана

Установка и обслуживание гидравлического клапана играют важную роль в его надежной и эффективной работе. Правильная установка и регулярное обслуживание клапана помогают предотвратить поломки и сбои в работе гидросистемы. Рассмотрим этапы установки и обслуживания гидравлического клапана.

Подготовка к установке: Перед установкой гидравлического клапана необходимо провести осмотр и очистку соответствующих компонентов гидросистемы. Убедитесь, что поверхность установки клапана чиста от грязи, пыли или остатков предыдущего уплотнителя.

Правильное подключение: Следуйте рекомендациям производителя и правильно подключите гидравлический клапан к системе

Обратите внимание на правильную ориентацию клапана и соединительных резьб.

Проверка утечек: После установки необходимо проверить герметичность соединений и отсутствие утечек. Прокачайте гидросистему и внимательно осмотрите места соединений и уплотнений на наличие потеков или подтеков жидкости.

Настройка и регулировка: В зависимости от типа гидравлического клапана, может потребоваться его настройка и регулировка для достижения оптимальной работы системы

Ознакомьтесь с инструкциями по эксплуатации и следуйте рекомендациям по настройке и регулировке клапана.

Регулярное обслуживание: Гидравлические клапаны требуют регулярного обслуживания для поддержания их работоспособности. Это может включать замену уплотнений, очистку фильтров, проверку давления и другие технические мероприятия. Следуйте рекомендациям производителя по обслуживанию клапана.

Замена при необходимости: Если гидравлический клапан не может быть отремонтирован или настроен, и имеются признаки его неисправности, возможно потребуется замена клапана. Обратитесь к специалисту или производителю для получения рекомендаций и подбора нового клап

Гидрораспределители ВЕХ16.14 Г24, ВЕХ16.14 В110, ВЕХ16.14 В220, ВЕХ16.14 Г12

Гидрораспределитель ВЕХ16.14.Г24

Гидрораспределители BEX16 14 Г24, ВЕХ16 14 В110, ВЕХ16 14 В220 с двухсторонним электрогидравлическим управлением и пружинным центрированием золотника достаточно широко применяются для распределения потока рабочих жидкостей в гидравлических узлах оборудования.
ВЕХ16.14.Г12 и ВЕХ16.14.Г24 устанавливаются на дорожностроительную (тракторы, УРБ, снегоуборщики) и другую мобильную технику. ВЕХ16 24 В110 и ВЕХ16 24 В220 более распространены в промышленных производствах.

Гидросхема 14

Параметры ВЕХ16.14.В110 (В220, В380, Г24, Г12):
— условный проход 16 мм;
— схема работы — 14 (все каналы соединены в среднем положении золотника);
— напряжение: 110, 220, 380 вольт переменного тока, 24, 12 вольт постоянного тока;
— управления: 2-х стороннее электрогидравлическое, пружинное центрирование;
— расход рабочей жидкости 240 л/мин;
— номинальное давление: 32 МПа;
— масса не более 12,5 кг.

Аналоги: DSP7-S2, DSHG-04-3C3, 4DWHG16H, DPHI-2710, 4WEH16H

Пример условного обозначения при заказе гидрораспределителей с электрогидравлическим управлением, Ду=16 мм, со схемой распределения гидравлической жидкости 44, с управляющим напряжением 110 вольт переменного тока, для районов с умеренным климатом, категория размещения 4:Гидрораспределитель ВЕХ16.44.В110 УХЛ4

С этим товаром покупают

ВЕ6 — Пилотный гидрораспределитель для ВЕХ16

D07SP — Плита гидравлическая монтажная CETOP 07

MD-07P — Плита гидравлическая многоместная CETOP 07

Разъем DIN43650 LED — Разъем электрический со светодиодной индикацией по DIN43650

VC06 — Катушка электромагнитная для распределителей ВЕ6 (пилот ВЕХ16)

СЭ11-19 — Разъем электрический без светодиодной индикации по DIN43650

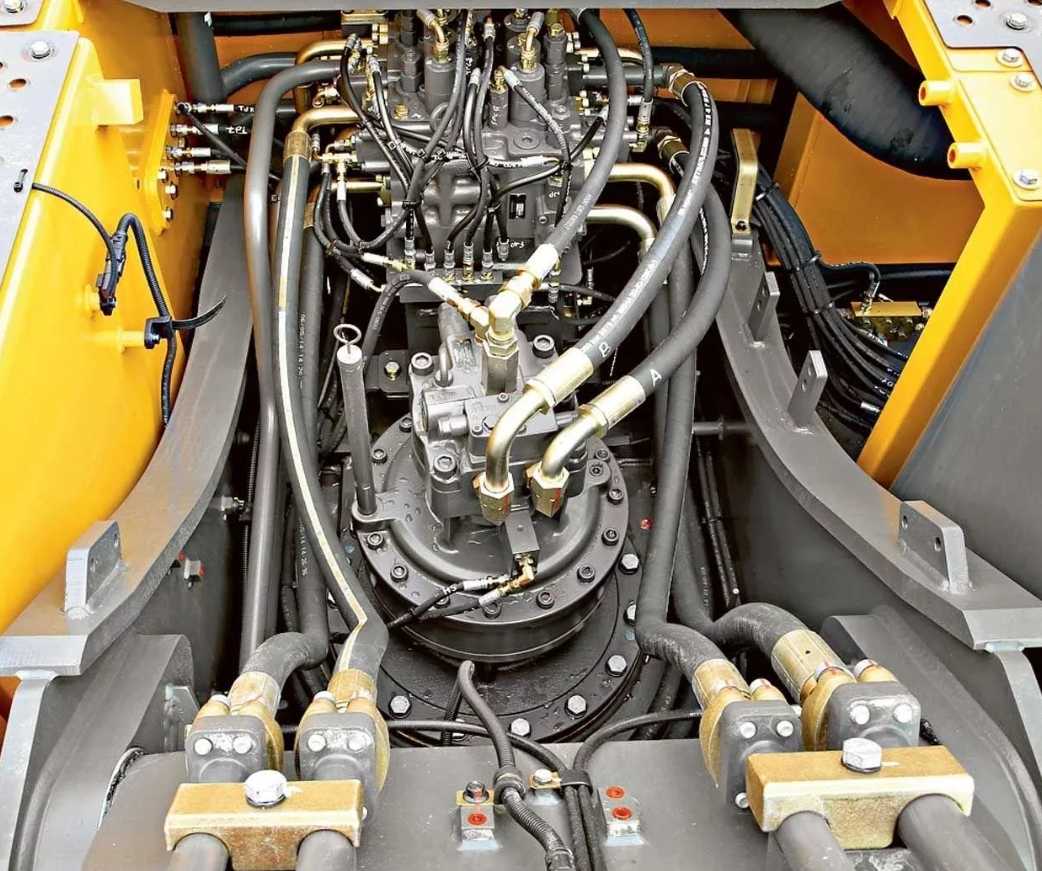

Управление — потоком рабочая жидкость

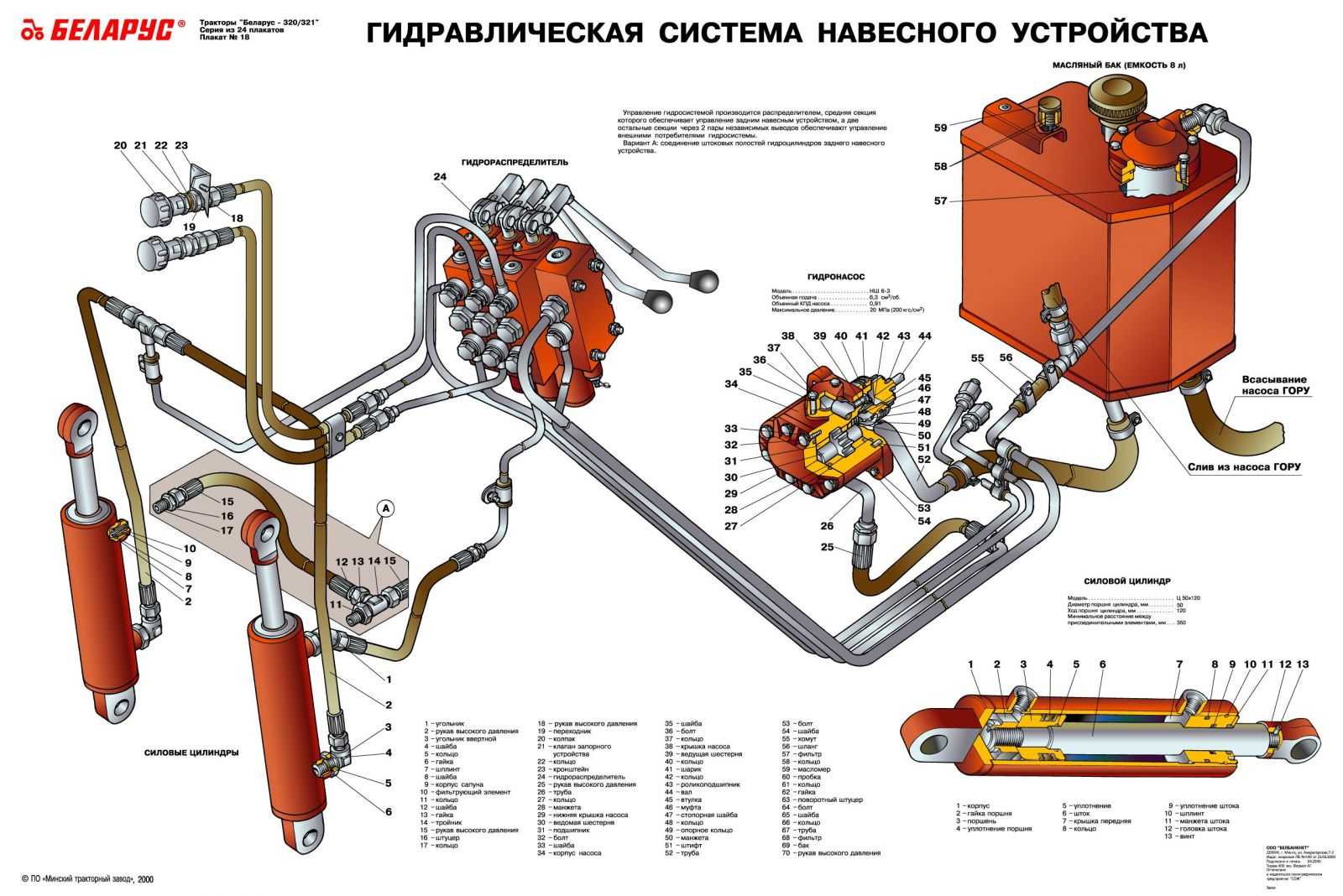

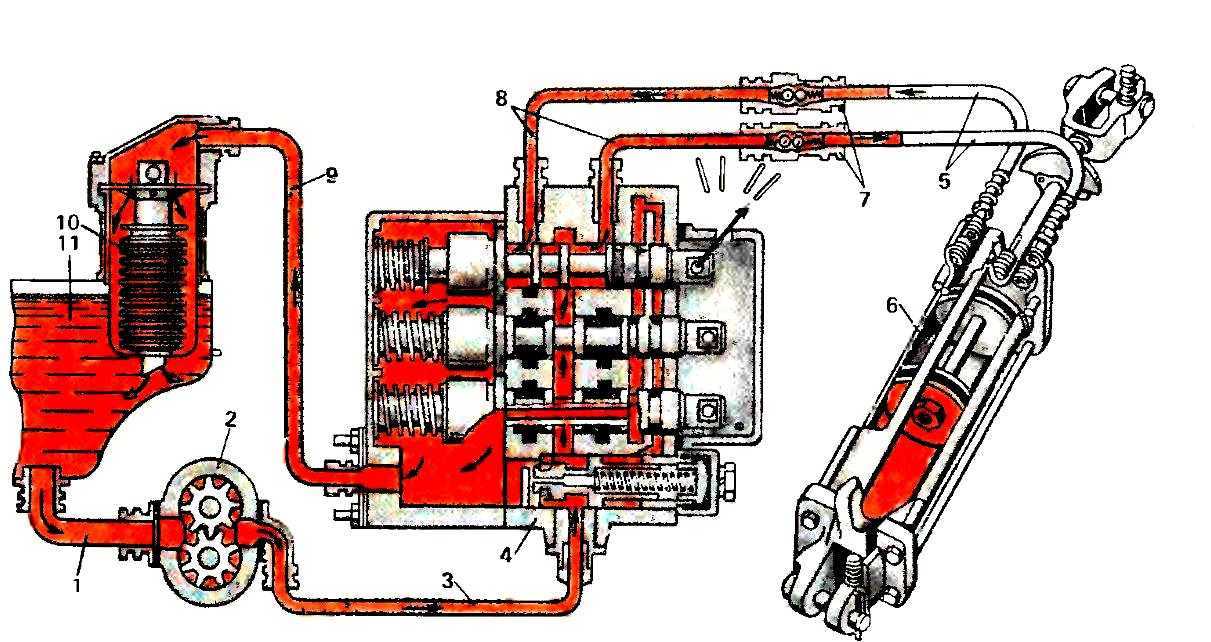

Управление потоком рабочей жидкости в гидросистеме осуществляется трехзо-лотниковым четырехпозиционпым распределителем. Распределитель установлен под полом кабины трактора, а рычаги управления выведены в кабину.

Для управления потоком рабочей жидкости в гидросистеме служат гидрораспределителем. На автопогрузчиках применяют золотниковые распределители, в которых запорно-регулирующим элементом служит перемещающийся в осевом направлении во втулке ( корпусе) золотник с кольцевыми выточками. Рабочая жидкость подводится через окна питания в корпусе и соответствующие проточки плунжера. Гидрораспределитель автопогрузчиков моделей 4045 ( рис. 91) состоит из корпуса 1, трех золотников 2, крышек 4 и 10, ограничительных втулок 7, пружин 9 и деталей уплотнения и крепежа.

Распределители служат для управления потоком рабочей жидкости. С их помощью обеспечивается направление рабочей жидкости к соответствующему механизму, а также осуществляется реверс механизмов.

Распределители служат для управления потоком рабочей жидкости. С их помощью рабочая жидкость подается к соответствующему механизму, а также реверсируются механизмы. В конструкцию распределителя обычно включаются предохранительные клапаны.

Кран управления пневмосис — Кран управления пневмосистемы автомобиля КамАЗ — 5511 темы автомобиля МАЗ-503Б.

Кран управления служит для управления потоком рабочей жидкости в гидросистеме подъемного механизма. Специальное соединение клапанов с толкателями типа ласточкин хвост исключает заклинивание клапанов в седлах в случае несовпадения осей толкателей и седел.

Гндроаппарат — гидроустройство, предназначенное для управления потоком рабочей жидкости.

Распределитель ( распределительное устройство) предназначен для управления потоком рабочей жидкости между участками и агрегатами гидросистемы. С помощью распределителей обеспечивается направление рабочей жидкости к соответствующему исполнительному гидромеханизму, а также осуществляется реверс механизмов.

Конструкция и условное обозначение одностороннего гидрозамка.| Конструкция и условное обозначение двустороннего гидрозамка.

Широкое распространение в гидроприводах нашли электрогидравлические усилители, применяемые для управления потоком рабочей жидкости при помощи электрического или гидравлического сигнала малой мощности. Они устанавливаются па напорной линии гидростанции или па сливной линии двигателя.

Двух-сопловый пистолет состоит из корпуса, на котором крепят основные детали; сменной двухсопловой насадки, направляющей потоки струй, дроссельной направляющей решетки и двух дросселей для управления потоком рабочих жидкостей, курка для пуска жидкостей и воздуха, рукоятки с каналом для воздуха.

Комплект оборудования для серебрения из аэрозолей.

Двухсопловой пистолет ( рис. 114) состоит из корпуса для крепления основных деталей, сменной двухсопловой насадки для направления струй, дроссельной направляющей решетки и двух дросселей для управления потоком рабочих жидкостей, курка для пуска жидкостей и воздуха, рукоятки с каналом для воздуха.

В таких гидроприводах управление величиной расхода Q обеспечивается за счет отвода из напорной гидролинии части подачи насоса, которая не производительно, минуя гидродвигатель, сливается в гидробак. Это управление потоком рабочей жидкости и возлагается на регулируемый гидродроссель, специально установленный в гидросистеме.

Отбор мощности осуществляется от коробки передач через специальную шестерню 8 промежуточного вала. Гидронасос / агрегатирован с коробкой отбора мощности. Управление потоком рабочей жидкости осуществляется гидравлическим краном 2, соединенным трубопроводами с гидроцилиндром 6 поршневого типа, одноступенчатого одностороннего действия.

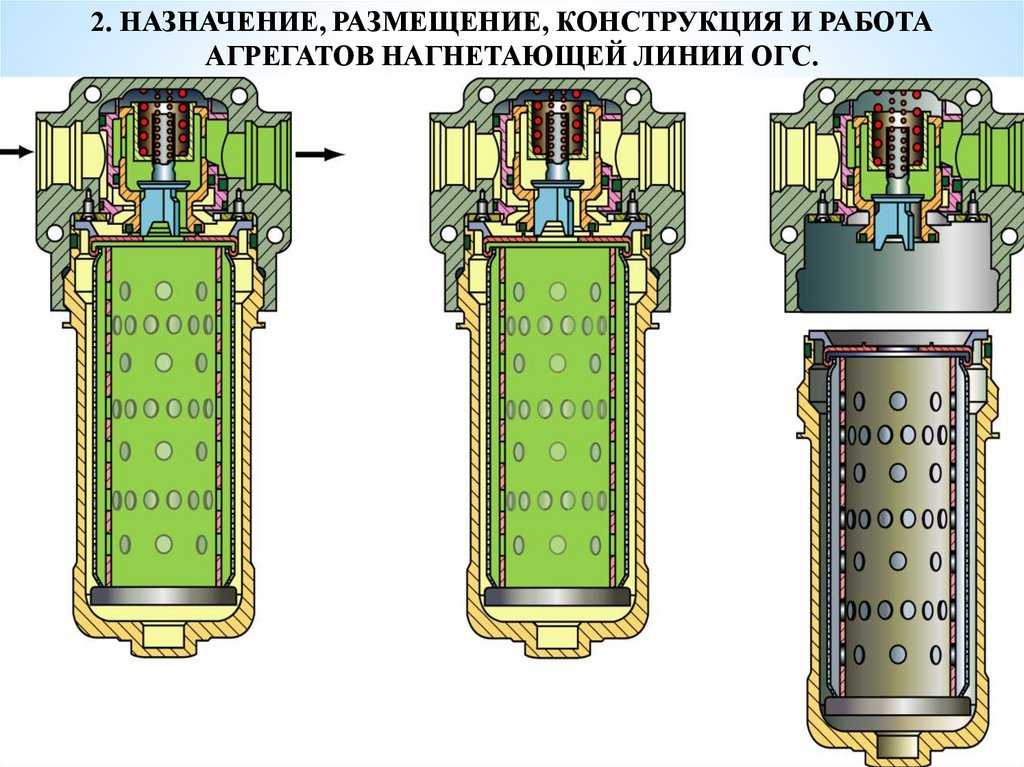

Принцип работы гидравлического клапана

Гидравлический клапан основан на принципе регулирования потока жидкости в гидросистеме. Он состоит из нескольких основных компонентов, каждый из которых выполняет определенную функцию. Рассмотрим принцип работы гидравлического клапана более подробно.

Один из ключевых компонентов гидравлического клапана — это элемент управления, который определяет, когда и насколько открывать или закрывать клапан. Этот элемент может быть представлен в виде специального поршня или шарика, который перемещается внутри клапана.

Когда давление жидкости достигает определенного значения, элемент управления реагирует и начинает перемещаться. При перемещении элемента управления изменяется геометрия клапана, что приводит к изменению проходного сечения и, следовательно, к изменению потока жидкости через клапан.

Принцип работы гидравлического клапана основан на балансе сил давления и пружинного усилия. Когда давление жидкости достигает определенного уровня, силы давления преодолевают пружинное усилие и клапан открывается, позволяя жидкости пройти через него. Когда давление снижается или достигает заданного уровня, пружина возвращает элемент управления в исходное положение, закрывая клапан и ограничивая поток жидкости.

Принцип работы гидравлического клапана зависит от его типа и назначения. Существует множество различных типов гидравлических клапанов, таких как дроссельные, предохранительные, регулирующие и другие, каждый из которых имеет свои особенности и применение в гидросистемах.

Важно отметить, что правильная настройка и установка гидравлического клапана играют важную роль в его эффективности и надежности. Ошибки при установке или неправильная настройка могут привести к неправильной работе гидросистемы или даже к поломке оборудования

Поэтому необходимо обращаться к специалистам, чтобы правильно выбрать и установить гидравлический клапан, а также настроить его в соответствии с требованиями конкретной гидросистемы.
