Модификации ГАЗ-3308
Кабина выполнена по цельнометаллической технологии, имеет две двери и рассчитана на двух человек. Количество надстроек для шасси превышает 100 штук. Самыми распространёнными считаются цистерны, оборудование спасательных служб, газовые и нефтяные ёмкости.
Платформа выполняется по цельнометаллическому или деревометаллическому методам. В комплекте идёт конструкция под установку тента, на борта можно устанавливать дополнительные решётки. Звуковая сигнализация используется для контакта кузова и салона.
Комплектация «Егерь» отличается от базовой вместимостью кабины — до 5 человек. Из-за увеличения её длины, была снижена длина кузова, который используют для перевозки людей и грузов различного вида. Такая комплектация используется для оборудования жилого модуля, если она используется ремонтными бригадами. Версии с укороченным кузовом могут транспортировать грузы до 1 тонны.
Бортовая модификация обеспечивает пассажирам высокий уровень безопасности. Над бортами крепятся ремни безопасности, которыми могут пристёгиваться пассажиры. Лавочки для людей крепятся к боковым бортам, могут складываться. Для освещения используется небольшая лампочка, монтируемая на одну из дуг конструкции тента.
В 2014 году заводом был представлен ГАЗ-3308 Тайга-VIP. Проходимость транспорта была улучшена, а вместимость расширена до 7 человек. Такая кабина позволяет использовать авто с модулями различных хозяйствах, помещающих в себя необходимое оборудование и инструменты.
Экземпляры последних лет выпуска имеют встроенную лестницу для перемещения на крышу. Там может устанавливаться багажник для перевозки больших, но не тяжёлых предметов. В комплектацию входят две лебёдки. «Тайга» обустроена проводкой, поэтому в салоне и в фургоне присутствует отдельное освещение и розетки. Они работают за счёт дизельного генератора. Жидкостное отопление поддерживает приемлемую температуру в жилом модуле. Здесь предусмотрен оружейный шкаф.

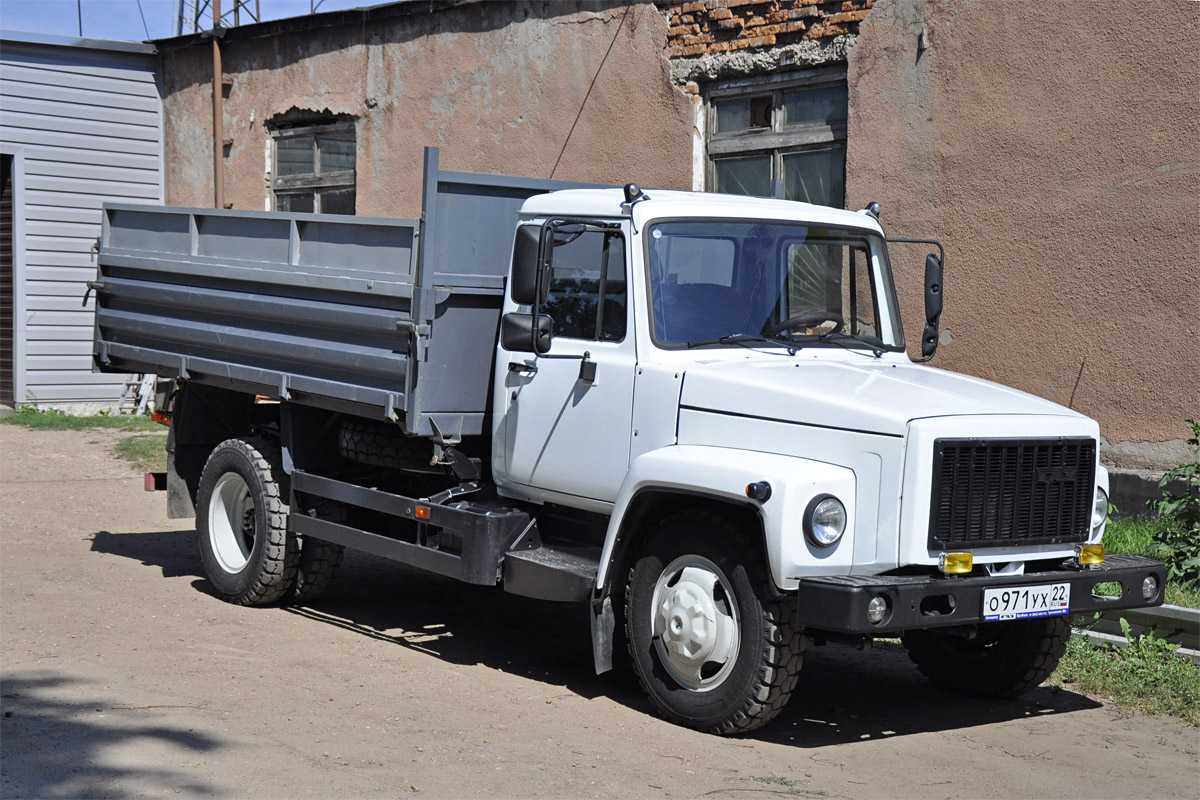

Есть комплектация «самосвал». Погрузка и разгрузка может осуществлять с трёх сторон. Масса транспорта чуть больше 8 тонн, а грузоподъёмность составляет 4,5 тонны. Самосвал с электроподъёмником получил более прочные шины 8,25-R20, устройство подвески не изменилось. Двигатель ГАЗ-3308 такого вида имеет 122 силы, работает на дизельном топливе и оснащён четырьмя цилиндрами. Средний расход топлива — 22 литра на 100 км.
При заказе машины на заводе можно выбрать функцию предпускового обогревателя, который зарекомендовал себя при эксплуатации в условиях низких температур. Моторы последнего поколения экологически чистые, выполняют нормы «Евро-4». Проходят до 500 тысяч километров без капитального ремонта. Обслуживание дешёвое, запчасти можно найти в любом специализированном магазине. Также продажа деталей распространена на вторичном рынке.
Технические характеристики
Все масляные фильтры подобного типа для отечественных автомобилей универсальны и подходят к установке в силовые агрегаты ПАЗ 3205, ГАЗ 66, КАВЗ, ЗМЗ и другие, предназначенные для механической очистки масла марки TS – 53 М от примесей, нагара и загрязнений. При подборе ориентируются на установочные параметры проставки (цилиндра с картриджем).
| Характеристики фильтрующего элемента | Размеры и показатели |
|---|---|
| Высота (H) | 194 мм |
| Наружный диаметр (D нар.) | 100 мм |
| Внутренний диаметр (d) | 33 мм |
| Количество гофр | 60 |
| Максимальное рабочее давление масла | 250 кПа (2,5 кг/с/см2) |
| Величина герметичности | Не менее 80 мм.вод.ст. |
| Ресурс (для дизельных ДВС) | 24 000 км/10 000 часов |
Технические характеристики
Силовой агрегат
Для грузового автомобиля с системой полного привода предусмотрели четырехцилиндровый белорусский дизельный мотор ММЗ Д-245.7 с рядным расположением цилиндров, который имеет общий рабочий объем 4.75 литра.
Двигатель получил оснастку жидкостного охлаждения, непосредственный впрыск горючего и систему турбонаддува, где есть промежуточное охлаждение надувочного воздуха. Данный силовой агрегат полноценно отвечает всем экологическим стандартам Euro-4. Он способен выдавать 122.4 лошадиные силы.
Начиная с зимы 2013 года (февраль), производители начали предлагать силовой агрегат вместе с Ярославским моторным заводом. Его представляет ЯМЗ-53442, который тоже отвечает экологическим стандартам Euro-4.
Он тоже обладает рядными четырехцилиндровым расположением с непосредственным впрыском горючего и системой турбонаддува, где есть промежуточное охлаждение надувочного воздуха. Его объем немного меньше – 4.43 литра, однако выдает он уже 134.5 лошади.
Трансмиссия
ММЗ Д-245.7 идет в паре вместе с 5-скоростной механической коробкой переключения передач, позволяющей разгоняться грузовому автомобилю до 93 километров в час, расходуя при этом около 16.8 литра на 100 километров.
Силовой агрегат ЯМЗ-53442 идет вместе с 5-скоростной синхронизированной механической коробки переключения передач, где есть постоянное зацепление шестерен.
Также можно увидеть однодисковое сухое сцепление. Чтобы преодолевать сложные участки, предусмотрели 2-ступенчатую раздаточную коробку, которая умеет понижать передаточное число оборотов от силового агрегата к коробке передач без потери мощности.
Также в автомобиле можно встретить наличие межколесного дифференциала с повышенным трением, который был позаимствован у 66-ой модели. Как раз благодаря синхронизации с коробкой передач, обеспечивается высокая проходимость по бездорожью.
Например, Садко может преодолеть подъем, наклон которого составит до 31 градуса по горизонту. Не будет лишним упомянуть сюда и 315-миллиметровый дорожный просвет для базовой модели и 335 миллиметров для армейских комплектаций.
Подвеска
Транспортное средство было построено на платформе рамной двухосной базы, где есть зависимая рессорная подвеска впереди и сзади, а также продольные полуэллиптические рессоры, которые дополнены гидравлическими телескопическими амортизаторами двухстороннего функционирования на всех колесах.
Тормозная система
Она тут представлена двухконтурным типом и оснащается системой АБС. Также есть гидравлический привод, гидровакуумный усилитель и вакуумный ресивер на каждом контуре. Все колеса машины получили барабанные тормозные устройства. Не обошлось и без стояночного тормоза, который является трансмиссионным и имеет механический привод.
Рулевое управление
Оно представлено системой «винт – шариковая гайка». Дополняется рулевое управление гидравлическим усилителем, который помогает управлять грузовой машиной по бездорожью, не прикладывая больших усилий.
Технические характеристики
Модель автомобиля
ГАЗ-33081
ГАЗ-3308
Тип автомобиля
Двухосный грузовой, с приводом на обе оси
Грузоподъемность
2000 кг.
Полная масса
6300 кг.
5950 кг.
Снаряженная масса
4065 кг.
3710 кг.
Габаритные размеры
Длина
6250 мм.
Ширина
2340 мм.
Высота
2570 мм.
База
3770 мм.
Колея передних колес
1820 мм.
Колея задних колес
1770 мм.
Дорожный просвет
315 мм.
Радиус поворота автомобиля по оси
11 м.
Максимальная скорость
90-95 км/ч
Расход топлива:
— 40 км/ч
13.5 л/100 км.
—
— 60 км/ч
17 л/100 км.
22 л/100 км.
Двигатель и его системы
Модель
ММЗ Д-245.7
ЗМЗ-5231
Тип
дизельный 4-тактный, с турбонаддувом, охлаждением наддувочного воздуха, жидкостного охлаждения
бензиновый, 4-тактный карбюраторный, жидкостного охлаждения
Число и расположения цилиндров
4, вертикальное вряд
8, V-образное
Порядок работы цилиндром
1-3-4-2
1-5-4-2-6-3-7-8
Нарпавление вращения коленчатого вала
правое
Диаметр цилиндра и ход поршня
110×125
92×88
Рабочий объем
4,75 л.
4,67 л.
Степень сжатия
17
7,6
Система смазывания двигателя
Система смазывания двигателя Система смазывания двигателя должна обеспечивать бесперебойную подачу масла к трущимся поверхностям с целью снижения потерь мощности на трение, уменьшения износа деталей, защиты их от коррозии, отвода тепла и продукта износа от трущихся деталей. От исправного состояния системы смазывания в значительной степени зависит надежность работы двигателя. В зависимости от условий и режима работы того или иного механизма применяют различные сорта и виды смазок.
Применяемые для смазки двигателей масла должны обладать определенной вязкостью, не должны содержать механических примесей, воды, кислот и щелочей. Для автомобильных двигателей применяют комбинированную систему смазывания. В зависимости от размещения и условий работы деталей масло подается или под давлением, или разбрызгиванием, или самотеком. К деталям, испытывающим большую нагрузку, масло подается под давлением, к остальным деталям – разбрызгиванием или самотеком.
Оригинал и аналоги
Оригинальные фильтры для ГАЗ в России выпускают несколько предприятий. Все аналоги китайского производства производятся без лицензии и имеют низкое качество. Отличить контрафактную подделку от сертифицированного расходника можно по нескольким признакам:
- Упаковка и техническое описание в паспорте изделия содержит полную информацию о производителе: штрих-код, артикул, пикограммы сертификатов соответствия и качества. Всего в России не больше десяти производств, выпускающих масляные фильтры для ГАЗ-53, поэтому если в названии производителя указана неизвестная фирма, то на 100% это подделка.
- Внешний вид фильтра должен быть без видимых повреждений, зазубрин металлической сетки, которая выполнена из матового алюминия без окрашивания и имеет однородный цвет.
- Состояние фильтрующего элемента – гофры: ровная ребристая поверхность с одинаковыми расстояниями между пластинами. Любые видимые вмятины, разрывы, неровности и разнородный материал в составе гофрированный бумаги говорит о том, что это контрафактное изделие.
- Цвет гофры и наличие пропитки – на ощупь такой картридж напоминает воск со специфическим запахом. Пропитка предохраняет бумажный пористый элемент от быстрого разрушения в потоке масла, продлевая срок службы. При обработке гофра приобретает ровный тёмно-жёлтый цвет, приобретая упругость. Если изнутри картридж кажется слишком «сухим» с простым пористым картоном, то это фальшивка, которая перестанет работать на первой тысяче километров.
Установка контрафактного масляного фильтра приводит к быстрому загрязнению масла и преждевременному износу узлов и механизмов цилиндропоршневой группы. Картридж в таком изделии мгновенно забивается, в результате чего перепускной клапан срабатывает на закрытие и очистки не происходит. Эксплуатация двигателя с изношенным или некачественным фильтрующим элементом всегда оборачивается серьёзными проблемами и дорогостоящим ремонтом.
Фильтрующие элементы (ремкомплект) маслофильтра для ГАЗ-53:
| Производитель | Артикул | Назначение | Цена |
|---|---|---|---|
| DIFA (Россия) | 531012040 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 160 рублей |
| Реготмас (Россия) | 440А-1-06 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 120 рублей |
| ВолгоПромТранс | 53-1017065/62 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 78 рублей |
| ЭКОФИЛ TSN RAIDER (Россия) | 53-1012040-10 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 105 рублей |
| «Тосол-Синтез» (г. Дзержинск) | 440А-2-06 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 95 рублей |
| ЛААЗ (Россия) | 53-1012040 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 135 рублей |
| «Цитрон» (г. Михайловск) | 440А-1-06 | ГАЗ-53, 66, ПАЗ, ЗМЗ, КАВЗ | 90 рублей |
При подборе аналога следует обратить внимание на установочные параметры. Для некоторых типов двигателей ГАЗ размеры внутреннего диаметра стержня и наружного диаметра проставки могут различаться
Корпус фильтра изготовлен из стали и, как правило, служит долго
Преждевременному разрушению под влиянием минусовых температур подвержены уплотнительные кольца и прокладки, поэтому важно каждые 4-5 тысяч км пробега осматривать корпус фильтра на предмет течи
Масляная система двигателя камаз
Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.
2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.
Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.
Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для
смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.
Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.
Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.
Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.
Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.
Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».
Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.
При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.
Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.
Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.
Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.
Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.
Технические характеристики ГАЗ-3308
Автомобиль ГАЗ-3308 соответствует современным техническим требованиям. Он способен передвигаться по бездорожью и преодолевать преграды разных размеров. В последние годы предприятие выпускает шасси ГАЗ-3308, что позволяет устанавливать на него различные модули.
Для оснащения используются силовые агрегаты трёх видов. 117-сильные дизельные моторы от Минского или Ярославского заводов или бензиновый двигатель Заволжского моторного завода. Самым популярным считается бензиновый вариант.
Бензиновая модель выполнена по карбюраторному типу, имеет восемь цилиндров, расположенных в V-образной форме. Мощность — 122 лошадиные силы. Многие владельцы сетуют на то, что он не способен поднимать транспорт в гору при полной загрузке. Дизельные силовые установки выдают ещё меньше мощности. Если не загружать грузовик по максимуму, с любым двигателем он передвигается приемлемо. Для комфортного управления в конструкцию был добавлен ГУР.
Карбюратор с падающим потоком имеет две камеры. Жидкостный подогреватель поддерживает нужную температуру рабочей смеси. Фильтр сухого типа работает благодаря регулируемой подаче воздуха. В закрытой жидкостной системе охлаждения осуществляется принудительная циркуляция воздуха.
Сухое сцепление выполнено по фрикционному типу. Оснащено гидравлическим приводом. Для бензиновых версий установлена периферийная пружина, для дизельных моделей — диафрагментарная. Все экземпляры имеют коробку передач с пятью скоростями. Все синхронизированы, кроме первой и задней передач. В салоне есть рычаг для включения повышенной передачи. Механическая раздатка имеет привод на передний и задний мосты, есть прямая и низшая ступени.
Рабочая тормозная система двухконтурная, дополнена пневмогидравлическим приводом. Торможение осуществляется на разных осях. Система блокировки автоматическая, в конструкции присутствует модулятор и пневматический усилитель. Тормозные цилиндры есть в каждом канале. Запасной тормозной механизм представлен обоими контурами. Стояночный тормоз оснащён механическим приводом.
Особое строение подвески, основа которой была взята с 66-й версии, позволяет быстро преодолевать дорожные участки с мягким грунтом и грязью. Большим минусом для машины является дорожный просвет (31,5 сантиметров), из-за него она часто застревает. Длинна автомобиля — 6,25 метров. Водитель имеет возможность преодолевать подъёмы до 31 градуса, водные преграды глубиной до 1 метра и перевозить груз с массой не более 2 000 кг.
История автомобиля
Успешность модели связывают с простейшим и банальным действием. Новенькую машину сделали гибридной версией, где был совмещен внешний облик, шасси и управление с содержимым от популярного по тем временам ГАЗ-66. В результате, довольно современная машина, по тем годам, стала приобретать внедорожный облик.
Гибридная модификация была оценена заслуженно, изначально, благодаря потрясающей проходимости, которая совмещена с приемлемым уровнем комфортабельности. После года выпуска внедорожник отличительных перемен не получал. 66-ой передал Садко систему полного привода, где была уникальная система самоблокировки колес, а также клиренс больше 300 миллиметров, и не имеющую в своем роде функцию подкачки колес.
Последняя была разработана специально по приказу МО Союза Советских Социалистических Республик. Способ накачки был компрессорным, при чем тут они стояли мощных типов, которые обеспечивали требуемый уровень давления, невзирая на несколько пулевых попаданий. А от ГАЗ-3309 Садко досталась новая просторная капотная кабина, вместе с удлиненным шасси.
Пытались начать работу над машиной, которая немного позже получила наименование 3308, еще с конца 1980-х годов ХХ века. Суть обстояла в том, что уже известная 66-я модель выпускалась на тот момент около 30 лет, и, невзирая на все ее достоинства, она достаточно сильно устарела. Впрочем, претензий к ней было тоже немало, особенно у военных.
К примеру, наличие бескапотной компоновки, которая намного опаснее для водителя и пассажиров во время взрыва мины под передним колесом грузовика. Также, ремонтопригодность автомобиля с кабиной над силовым агрегатом намного тяжелее, нежели с отдельным капотом, так как возникает сложность доступа к двигателю.
Поэтому военизированные части стали ощутимо меньше закупать грузовиков, поэтому Горьковский автомобильный завод начал ориентироваться больше на гражданские потребности. Сама проектировка осложнялась и тем, что на улице проходили бедные и неспокойные девяностые. Предприятие в один момент чуть не обанкротилось, однако удержалось на плаву.
В 95-м году Горьковский автомобильный завод продемонстрировал свой дебютный вариант прототипа данной модели, которая имела индекс ГАЗ-3309П. Спустя пару лет начался выпуск новенького автомобиля внедорожного типа, хотя, по правде говоря, выпуск являлся мелкосерийным. Обозначение было приведено в порядок, что позволяло ему соответствовать стандарту, а также грузовик приобрел наименование Садко, которое позже и было прижито ему народом.
Автомобиль смотрится, прежде всего, мощно из-за внушающего дорожного просвета. Массовая потребность на автомобиль достигается благодаря, изначально, российской армии, армии Стран Независимых Государств, и Министерству чрезвычайных ситуаций. Также ГАЗ-Садко является популярной машиной среди электромонтажников ЛЭП, в геологической разведки и добывающих промышленностях.
А главное преимущество внедорожного транспортного средства в том, что он может проехать там, где другая машина просто застрянет. А это можно отнести к северным регионам и удаленным труднодоступным регионам Сибири. Также можно встретить другие модели данного вида машин, таких как ГАЗ Садко NEXT.
Салон кабины
Как ни удивительно, но машина получилась довольно комфортной, даже в штатной комплектации. Отчасти это из-за просторной кабины, поэтому внутри ощущаешь себя комфортабельно. В качестве дополнительной опции можно докупить настраиваемое водительское кресло, что сделает грузовой автомобиль еще привлекательнее.
С пассажирской стороны интерьер особо не выделяется, есть тот же 2-местный диван, но при помощи размеров кабины передвигаться на нем достаточно удобно
Понятно, что уровень комфорта модификации «Тайги», где есть кабина NEXT, намного лучше, однако это лишь обращает внимание на то, что Садко не знает границ совершенства
Внутри ГАЗ-Садко 4х4 все смотрится утилитарно, предельно просто, но практично. Некие неудобства может преподнести посадка в машину, ибо кабина получилась довольно высокой, а удобных поручней, за какие можно было бы взяться, заводом не предусмотрено. Возможно, даже тут горьковские специалисты решили сэкономить.
Для водителя и пассажира есть два посадочных места с довольно комфортабельными сидениями, где есть мягкая обивка и ремни безопасности. Стоит добавить, что модель 33081 имеет в оснащении в качестве дополнительной опции двухрядную кабину, в которой есть пара или четыре двери.
Модификация с парой дверей — задний ряд сидений можно поменять на пару спальных мест, что предоставит возможность применять грузовую машину для дальних грузовых перевозок, либо для ремонтных бригад, где есть отдаленные местности.
Краткая история
Первый автомобиль ГАЗ-3308 «Садко» был представлен в конце 80-х годов, однако серийное производство началось лишь в 1997 году. Причиной, по которой конструкторам пришлось отложить чертежи новой модели и продолжить сборку старого ГАЗ-66, стал распад Советского Союза. Вся страна погрузилась в экономический кризис, который затронул и Горьковский автомобильный завод.
Чтобы запустить серийное производство ГАЗ-3308 «Садко» пришлось пересмотреть уже имеющуюся конструкцию и внести в нее существенные изменения. Изначально фургон создавали для армии. Поэтому грузовик должен был обладать не только повышенной проходимостью, но и надежностью, мобильностью, прочностью. Конструкторам удалось значительно улучшить характеристики ГАЗ-3308 «Садко», изменив конструкцию кабины, подвески.
