Проверка и регулировка гура камаз

Основные регулировочные работы по рулевому управлению легковых автомобилей

Рулевое управление современных легковых автомобилей практически не требует обслуживания, однако следует постоянно проверять состояние защитных чехлов шаровых шарниров, люфты в деталях рулевого привода.

В автомобилях старых конструкций могут выполняться регулировки зазоров: в подшипниках рулевого механизма и в зацеплении ролика с червяком; в рулевых механизмах реечного типа.

Для регулировки зазоров в подшипниках червяка рулевого механизма (рис. 12): поворачивают рулевое колесо на один — полтора оборота влево, отвертывают болты крепления нижней крышки 19 и сливают масло из картера рулевого механизма. Сняв крышку, удаляют необходимое число регулировочных прокладок 18. После этого, закрепив нижнюю крышку, снова проверяют, нет ли осевого перемещения червяка в подшипниках. При отсутствии перемещения заливают в картер масло и проверяют усилие поворота рулевого колеса (установив передние колеса на гладкой плите), которое не должно превышать 200 Н.

Рис. 12. Схема рулевого механизма типа червяк-ролик: 1 — пластина регулировочного винта вала сошки; 2 — регулировочный винт; 3 — контргайка; 4 — пробка; 5 — крышка картера рулевого механизма; 6 — червяк; 7 — картер рулевого механизма; 8 — сошка; 9 — гайка крепления сошки; 10 — пружинная шайба; 11 — сальник вала сошки; 12 — втулка; 13 — вал сошки; 14 — ролик вала сошки; 15 — вал червяка; 16, 17 — подшипники червяка; 18 — регулировочные прокладки; 19 — нижняя крышка картера; 20 — ось ролика; 21 — подшипник ролика; 22 — сальник вала червяка; В, С — метки

После проверки и устранения люфтов в деталях рулевого привода (в случае обнаружения повышенного люфта в рулевом механизме) проводят регулировку зазоров зацепления ролика с червяком. Для этого ослабляют контргайку 3 регулировочного винта 2 и, приподняв пружинную шайбу 10, завертывают регулировочный винт до установления зазора (не рекомендуется слишком затягивать регулировочный винт). Затем, придерживая регулировочный винт отверткой, затягивают контргайку. Убедившись в том, что рулевой механизм имеет допустимый люфт, проверяют усилие поворота рулевого колеса. Если оно выше 200 Н, ослабляют регулировочный винт.

Регулировку зазоров в рулевых механизмах реечного типа производят при повышенном значении люфта рулевого управления (рис. 13). В процессе эксплуатации в конструкциях рулевых механизмов реечного типа повышенный люфт может возникать из-за увеличенного зазора между рейкой и шестерней, поэтому предприятия-изготовители рекомендуют производить затяжку регулировочного винта или гайки для устранения люфта. Устранить люфт можно и регулировочным винтом, заворачивая его на 20°.

Рис. 13. Рулевое управление реечного типа автомобиля Audi: 1 — регулировочный винт; 2 — нижний вал колонки рулевого управления; 3 — хомут; 4 — крышка

В настоящее время, учитывая повышенные требования к рулевому управлению, производится не восстановление отдельных его деталей, а замена шарниров деталей рулевого управления.

Для замены шарниров рулевых тяг используют специальные съемники (рис. 14). Гайки крепления шаровых пальцев боковой и средних тяг к сошке отвертывают и выпрессовывают шаровые пальцы из отверстий сошки и рычага.

Рис. 14. Внешний вид универсального съемника для выпрессовки шаровых пальцев

Для установки нового шарнира следует очистить внутреннюю поверхность гнезда тяги под корпус шарнира и запрессовать новый шарнир в отверстие тяги до упора. Заложить в новый колпак 6…10 г смазки «Литол-24». Напрессовать колпак на шарнир с помощью универсального съемника и зафиксировать колпак на пальце стопорным кольцом.

Снимая картер рулевого механизма, отмечают количество и размещение шайб между лонжероном и картером (если они имеются), чтобы поставить их на прежнее место при установке картера. Это необходимо для сохранения соосности вала рулевого управления и вала червяка.

Смена масла в гидросистеме руля КамАЗ

Перед сменой масла следует отсоединить продольную тягу и снять крышку бачка насоса гидроусилителя.

Затем повернуть рулевое колесо влево до упора и открыть сливное отверстие, вывернув пробку с магнитом из картера рулевого механизма, и слить масло (пока не прекратится течь его из сливного отверстия картера рулевого механизма). После слива нужно промыть насос, трубопроводы и гидроусилитель, предварительно вывернув фильтр из коллектора, удалить из бачка насоса гидроусилителя остаток загрязненного масла и убедиться, не остались ли в бачке волокна использованного обтирочного материала. Затем надо промыть снятые детали, очистив их от грязи, после чего поставить их на место и завернуть фильтр в коллектор. Потом через воронку с двойной сеткой залить в бачок насоса 2 л чистого (промывочного) масла и слить его через сливное отверстие картера рулевого механизма, поворачивая рулевое колесо от упора до упора.

Для того чтобы залить чистое масло, нужно сделать следующее:

1. Ввернуть пробку с магнитом и уплотнительной шайбой в сливное отверстие картера рулевого механизма.
2. Установить крышку бачка насоса.
3. Снять крышку заливной горловины.
4. Снять резиновый колпачок с перепускного клапана рулевого механизма и на его сферическую головку надеть резиновый шланг, открытый конец которого опустить в стеклянный сосуд емкостью не менее 0,5 л. Сосуд должен быть заполнен маслом до половины его высоты.
5. Отвернуть на 1/2 — 3/4 оборота перепускной клапан рулевого механизма.
6. Повернуть рулевое колесо до начала сжатия центрирующих пружин, которое определяется возрастанием усилия на рулевом колесе (поворачивать рулевое колесо до упора запрещается). Пустить двигатель и при работе его в режиме холостого хода проследить, пока не прекратится выделение пузырьков воздуха из шланга. Одновременно надо доливать масло в бачок насоса, не допуская снижения его уровня. Завернуть перепускной клапан.
7. Повернуть рулевое колесо вправо до начала сжатия центрирующих пружин (начало возрастания усилия на рулевом колесе) и снова вернуть его в левое положение. Удерживая рулевое колесо в левом положении, отвернуть на 1/2 — 3/4 оборота перепускной клапан и снова проследить, пока не прекратится выделение пузырьков воздуха из шланга. Завернуть перепускной клапан.
8. Повторить операции, перечисленные в п. 7, не менее двух раз, после чего из перепускного клапана должно идти чистое масло — без пузырьков воздуха; если они появляются, надо повторить операции п. 7 еще 1—2 раза. При выполнении указанных в п. 7 операций необходимо следить за уровнем масла в бачке насоса: подливая масло, добиваться того, чтобы он был между метками на указателе уровня.
9. Остановить двигатель.
10. Снять шланг со сферической головки перепускного клапана и надеть на нее резиновый колпачок.
11. Соединить продольную рулевую тягу с сошкой рулевого механизма.
12. Проверить уровень масла в бачке насоса и, если нужно, долить его. Установить крышку заливной горловины бачка.

Устройство гидроусилителя руля

Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:

1. Насоса.
2. Распределительного устройства.
3. Гидроцилиндра.
4. Бачка.
5. Шлангов высокого и низкого давления.

Насос

Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.

Распределитель

Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма.  Существует два вида распределителя:

• осевой – если золотник совершает поступательные движения;
• роторный – если совершает вращательные движения.

Гидроцилиндр

Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.

Бачок

Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.

Шланги высокого и низкого давления

Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:

• шланг высокого давления;
• шланг низкого давления.

Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос

Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

• в условиях форс-мажора — если разгерметизировалась система;
• планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

• вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
• если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

Источник статьи: http://autosteering.ru/blog/vizzhit-gudit-zovet-na-pomosh-kogda-slomalsya-nasos-gur-111

Причина неисправности (Способ устранения)

Неустойчивое движение автомобиля:

— Повышенный свободный ход рулевого колеса

Отрегулировать свободный ход колеса

— Изношены детали винтовой пары рулевого механизма

Заменить комплект шарико-винтовой пары

— Заедание золотника или реактивных плунже­ров в корпусе клапана управления

Промыть детали, устранить заедание

— Ослабла затяжка гайки упорных подшипников винта рулевого механизма

Снять переднюю крышку и затянуть гайку

Рулевое колесо поворачивается с большим усилием:

— Недостаточный уровень масла в бачке

Долить масло до нормального уровня

— Наличие воздуха в системе, появление пены, мутное масло

Удалить воздух из гидравлической системы

— Повышенная внутренняя утечка масла в узлах и агрегатах

Устранить утечку подтяжкой или заменой уп­лотнений, заменить поврежденные или изношен­ные детали

— Нарушена регулировка рулевого механизма и привода

Проверить и отрегулировать рулевой механизм и схождение управляемых колес

— Нарушена регулировка предохранительного клапана, его негерметичность

Проверить и отрегулировать предохранитель­ный клапан, устранить негерметичность

Проверить, отремонтировать или заменить насос

— Ослаблена затяжка подшипников винта руле­вого механизма

Проверить затяжку и стопорение гайки

— Отсутствует зазор в зубчатом зацеплении ру­левого механизма

Установить нормальный зазор регулировоч­ным винтом

Повышенный шум при работе насоса:

Недостаточность уровня масла

Долить масло до нормального уровня. Промыть или заменить фильтр

Избыток масла в бачке насоса:

— Засорен или поврежден сетчатый фильтр

Довести уровень масла до нормы. Промыть или заменить фильтр

Стуки в рулевом механизме:

— Нарушена регулировка или повреждены дета­ли рулевого механизма

Провести регулировку зацепления, заменить изношенные или поврежденные детали

Удары на рулевом колесе при движении на повышенных скоростях:

— Нарушена балансировка колес

Проверить и устранить дисбаланс колес

Источник статьи: http://autoruk.ru/kamaz/rulevoe-upravlenie/neispravnosti-rulevogo-upravleniya-kamaz

Основные причины и решения проблемы

1. Отсутствие правильного питания водителя и персонала грузовика.

Одной из основных причин, по которой гур закусывает на Камазе, является отсутствие правильного питания водителя и персонала грузовика. Длительные периоды времени, проведенные за рулем, часто приводят к неправильному питанию, потреблению несбалансированных или неудовлетворительных по качеству продуктов. Употребление неправильной пищи может вызывать перенапряжение желудка и других органов пищеварения, что, в свою очередь, может приводить к проблемам с желудочно-кишечным трактом и дискомфорту в области гур.

Решением этой проблемы может быть регулярное и правильное питание водителя и персонала грузовика

Важно употреблять сбалансированную пищу, богатую витаминами и минералами, чтобы поддерживать здоровье органов пищеварения и позволить гур функционировать должным образом

2. Неправильная установка или неисправность гидроусилителя руля.

Еще одной причиной, по которой гур закусывает на Камазе, может быть неправильная установка или неисправность гидроусилителя руля. Дефекты и неправильная работа этой системы могут приводить к затруднениям при перемещении руля и создавать дополнительную нагрузку на гур.

Решением этой проблемы может быть проверка и исправление любых дефектов гидроусилителя руля. В случае необходимости, замените неисправные детали или выполните регулировку системы, чтобы обеспечить правильное функционирование гур.

3. Повреждение или износ рулевых механизмов и компонентов.

Еще одной возможной причиной проблем с гур на Камазе может быть повреждение или износ рулевых механизмов и компонентов. Длительная эксплуатация, агрессивные дорожные условия и несоблюдение правил технического обслуживания могут привести к износу или поломке частей, отвечающих за рулевую систему.

Решением этой проблемы может быть замена поврежденных или изношенных деталей рулевой системы. Регулярное техническое обслуживание и замена компонентов согласно рекомендациям производителя помогут сохранить гур в хорошем состоянии и предотвратить его закусывание.

4. Неправильная эксплуатация грузовика и недостаточное техническое обслуживание.

Необходимо отметить, что неправильная эксплуатация грузовика и недостаточное техническое обслуживание также могут быть причиной проблем с гуром на Камазе. Неправильные маневры, перегрузка автомобиля и неправильное обращение с рулевой системой могут привести к износу и деформации деталей гур, что создаст проблемы с его работой.

Для предотвращения таких проблем необходимо соблюдать правила эксплуатации грузовика и регулярно проходить техническое обслуживание. Это поможет обнаружить и устранить дефекты и повреждения гур, а также поддерживать его в хорошем состоянии.

Важно помнить, что проведение ремонтных работ или внесение изменений в гидроусилитель руля и другие системы гур должно производиться специалистами в соответствии с рекомендациями производителя и соблюдением всех безопасных рабочих условий

Устройство

Гидроусилитель руля КамАЗ включает следующие компоненты:

1. Распределительный механизм. Применяется для направления потоков рабочих сред, в том числе, масла гидросистемы, в узлы и отсеки системы ГУР.
2. Гидравлический цилиндр. Используется в качестве преобразователя гидравлического давления в механические импульсы, необходимые для движения поршней и штоков.
3. Гидравлическая жидкость. Это рабочая среда, передающая усилие от насосной установки гидроцилиндру. Жидкость выполняет смазывание соприкасающихся элементов и узлов.
4. Насос гидроусилителя руля КамАЗ. Поддерживает требуемое для корректной работы системы давление. Также насос ГУР КамАЗ осуществляет циркуляцию рабочей жидкости.
5. Элементы соединения узлов или магистрали. Необходимы для объединения в единый механизм всех частей системы.
6. Фильтрующий механизм.
7. Устройство управления или электронный модуль. Используется для направления и регулировки работы.

Устройство

Гидроусилитель руля КамАЗ включает следующие компоненты:

1. Распределительный механизм. Применяется для направления потоков рабочих сред, в том числе, масла гидросистемы, в узлы и отсеки системы ГУР.
2. Гидравлический цилиндр. Используется в качестве преобразователя гидравлического давления в механические импульсы, необходимые для движения поршней и штоков.
3. Гидравлическая жидкость. Это рабочая среда, передающая усилие от насосной установки гидроцилиндру. Жидкость выполняет смазывание соприкасающихся элементов и узлов.
4. Насос гидроусилителя руля КамАЗ. Поддерживает требуемое для корректной работы системы давление. Также насос ГУР КамАЗ осуществляет циркуляцию рабочей жидкости.
5. Элементы соединения узлов или магистрали. Необходимы для объединения в единый механизм всех частей системы.
6. Фильтрующий механизм.
7. Устройство управления или электронный модуль. Используется для направления и регулировки работы.

Характеристика ГУР

• Рулевой механизм – имеет гидроусилитель, установленный в том же картере, что и рулевой механизм. Устройство предусматривает наличие винта с гайкой на вращающихся валах и поршня, который соприкасается с зубчатой частью вала сошки.
• Передаточное число – 20
• Клапан управления – золотниковый, выполнен с предохранительным и перепускным клапанами.
• Насос – роторный механизм с лопастями и шестеренчатым приводом, передаточное число 1,25.
• Привод руля и гидравлического усилителя – карданный вал, соединенный скользящим шлицем, угловая передача оснащена шестеренками конической формы.
• Радиатор – алюминиевая конструкция с оребрением, установленная перед радиатором охлаждающей системы.
• Привод руля – имеет две тяги (поперечного и продольного типов) с шавровыми шарнирами без возможности регулировки.

Общую схему ГУР КамАЗ Вы можете посмотреть на картинке в начале раздела.

Как прокачать ГУР

Как залить масло и прокачать ГУР

Процедура замены жидкости и прокачки ГУР выполняется в строгом соответствии с существующим алгоритмом. Некоторые автопроизводители могут вносить в него свои особенности. Если у вас есть мануал к вашему автомобилю, рекомендуем ознакомиться с соответствующим разделом. В общих же чертах шаги необходимо выполнять в такой последовательности:

• Полностью поднимите автомобиль на подъемнике или вывесите его передние колеса.
• При необходимости выполните слив старой жидкости из расширительного бака. Для этого следует снять возвратный шланг (идущий в систему ГУРа) с расширительного бачка и поставить на него заглушку, чтобы жидкость из шланга не выливалась. К освобожденному кранику на бачке присоединяют шланг, идущий к пустой бутылке, куда предполагается сливать старую гидравлическую жидкость.
• Основной объем жидкости удобнее всего откачивать шприцом и сливать в отдельную бутылку. Когда жидкости останется совсем мало переходим к следующему пункту.
• Провести заливку рабочей жидкости в расширительный бак до верха.
• Далее следует покрутить рулевым колесом из стороны в сторону (от упора до упора) несколько раз с тем, чтобы через шланг вытекла оставшаяся в системе старая жидкость. Поскольку новая жидкость вытесняет старую, не забываем следить за уровнем масла в бачке, чтобы в шланг не попал воздух.
• При падении уровня жидкости вновь доливаем ее.
• Запустите двигатель на 2-3 секунды и заглушите. Это делается для того, чтобы жидкость начала распространяться по системе.

Важно помнить, что если вы завоздушили систему ГУР, то воздух можно выгнать с помощью прокачки путем вращения руля из стороны в сторону. Однако ни в коем случае не запускайте двигатель, поскольку воздух в системе критичен для насоса ГУР и может стать причиной его выхода из строя

Откачка масла шприцом

• Далее следует долить рабочую жидкость в бачок до уровня отметки MAX и повторить процедуру с запуском двигателя. Этот цикл повторить 3-5 раз.
• Сигналом к прекращению прокачки является тот факт, что в сливную бутылку перестает попадать воздух из возвратного шланга. Это означает, что в гидравлической системе воздуха больше не осталось, а бачок попадает свежая чистая жидкость.
• После этого нужно установить на место возвратный шланг (подсоединить к расширительному бачку, где он был изначально установлен).
• Вновь наполнить бачок до уровня MAX, после чего запустить двигатель.
• Для прокачивания гидроусилителя необходимо 4-5 раз медленно покрутить рулем от левого до правого упора. В местах упоров делать паузы на 2-3 секунды. Если воздух остался, он должен выйти в расширительный бак. В процессе проверки следим за тем, чтобы насос не издавал посторонних шумов.
• Сигнализатором того, что прокачка закончилась, будет отсутствие на поверхности жидкости в бачке воздушных пузырьков.
• После этого плотно закройте расширительный бак.

Прокачка системы ГУР

Прокачку системы также можно осуществлять без запуска двигателя, “на холодную”. Для этого достаточно вращать рулем от левого до правого упоров. При этом старая жидкость и воздух выходят из системы. Однако большинство автопроизводителей все же советуют прокачивать систему с запущенным двигателем.

Уровень жидкости в бачке должен находиться между отметками MIN и MAX. Помните, что при нагреве жидкость расширяется, поэтому не следует наливать ее сверх имеющейся отметки.

Назначение гидравлического рулевого усилителя

Назначение усилителя руля, по возможности максимально снизить прикладываемую силу пользователя к рулю. Кроме того, работа ГУР КамАЗ влияет на устойчивость при езде на малых скоростях. При быстром передвижении, что бы избежать возникновения аварийной ситуации, усилитель создает дополнительное сопротивление на руле. Это стабилизирует поездку по дороге и держит заданный курс.

Особенность усилителя руля на автомобиле КамАЗ-4310 и других моделях в том, что при поломке или выходе из строя механизма, управление машиной не теряется, а остаётся в рабочем состоянии. Единственный недостаток, пользователь вынужден крутить руль с большей силой при повороте транспортного средства.

Гидравлический усилитель руля КамАЗ-760:

Характеристика ГУР

Для начала давайте разберемся в основных характеристиках гидроусилителя руля на КАМАЗе 6520 или любой другой модели. Начнем с предназначения и устройства.

Предназначение

Главной целью системы ГУР является максимальное облегчение усилия, использующегося для поворота рулевого колеса при управлении, а также выполнения множества маневров при движении на невысокой скорости. Помимо этого, благодаря системе ГУР воздействие на рулевое колесо будет более ощутимым, если автомобиль движется на большой скорости. Если ГУР по каким-то причинам выходит из строя, это приведет к тому, что водителю придется прикладывать значительно больше усилий для поворота руля.

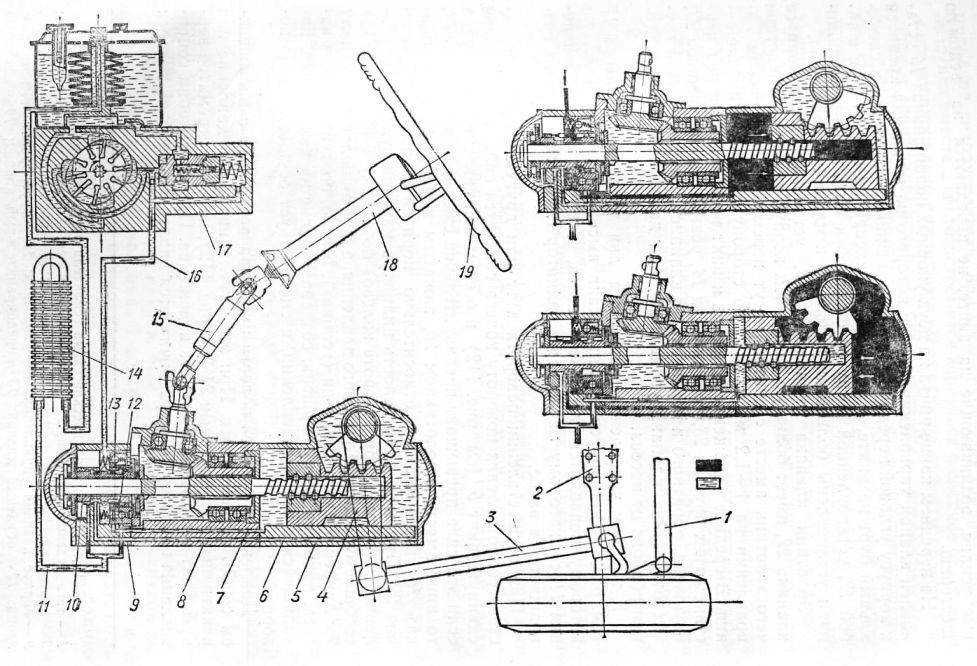

Общая схема работы рулевого управления КАМАЗа

Устройство

Теперь вкратце рассмотрим устройство ГУРа.

Данная система состоит из следующих элементов:

1. Распределительное устройство. Этот компонент используется для направления потоков рабочих жидкостей, в частности, гидравлического масла, в магистрали и полости системы.
2. Гидроцилиндра. Данное устройство осуществляет функцию преобразования гидравлического давления в механическую работу поршней, а также штоков.
3. Рабочим материалом в данном случае выступает гидравлическая жидкость. С ее помощью осуществляется передача усилия от насоса на гидравлический цилиндр. Кроме того, благодаря жидкости смазываются все трущиеся компоненты и узлы системы.
4. Насос ГУР КАМАЗ. Благодаря этому устройству в системе постоянно поддерживается нужное для ее нормальной работы давление. Также этот элемент применяется для циркуляции рабочей жидкости.
5. Соединительные элементы или магистрали. Они используются для того, чтобы объединить воедино все рабочие компоненты системы.
6. Управляющее устройство или электронный блок. С его помощью осуществляется направление, а также регулировка работы усилителя.

Особенности работы насоса

Насосное устройство устанавливается в развале БЦ. В отечественных грузовиках используется привод шестереночного топа, но само устройство относится к лопастному виду. В соответствии с технической документацией, этот узел характеризуется двойным действием, то есть за один поворот рулевого колеса он осуществляет два цикла всасывания и нагнетания.

Рассмотрим вкратце принцип работы. При повороте колеса начинают вращаться лопасти ротора, которые, в свою очередь, прижимаются к статорному устройству. В те лопасти, которые при прижимании совпали с отверстиями на корпусе, начинает поступать рабочая жидкость. Далее, благодаря тем же лопастям, расходный материал попадает в более узкие отверстия, которые имеются между статором и ротором.

В тот момент, когда рабочие поверхности смогут совпасть с отверстиями на распределительном диске, расходный материал будет выходить за него. Далее, масло пройдет по нижнему клапану, для этого в системе формируется высокое давление.

Рабочая жидкость, выходя из полости за распределительным диском, будет поступать на лопасти ротора, в результате чего они еще сильнее прижмутся к плоскости статора. Процесс закачки вещества, а также его всасывания, осуществляется одновременно в двух местах. При повышении количества оборотов роторного устройства жидкость из поверхности за диском не будет проходить через калибровочное отверстие. Посредством образования давления в системе производится открытие перепускного клапана, а часть расходного материала, через коллектор, опять подается на всасывающую поверхность (автор видео о замене гидроусилителя на КАМАЗе  — Матур Малай).

Неисправности ГУР КамАЗ

Достоинство изделия в том, что неисправности ГУР КамАЗ проявляются из-за нарушений эксплуатации и ухода. Ремонт механизма, явление редкое, если же поломки случаются, то происходит при минусовых температурах.

Поскольку в усилителе задействована механика, взаимодействующая между устройствами, посредством гидравлики, неисправности делятся:

• Механический тип;
• Гидравлический тип.

Замена сальника ГУР КамАЗ:

Температурные перепады негативно воздействуют на гидравлику механизма. Минусовые значения делают рабочую жидкость густой, что увеличивает нагрузки на сальники и уплотнения сочленений автомобиля КамАЗ-65222 и др. Воздействие повышенного напора приводит к утечкам масла.

Нарушение правил эксплуатации негативно влияют на узлы и механизмы усилителя. Что бы продлить срок службы гидроусилителя надо грамотно подходить к эксплуатации. Так, оставляя автомобиль на стоянке, колеса транспортного средства выставляются в ровное положение. В противном случае, неравномерная нагрузка на сальник приведёт к повреждению.

В тёплый период опасность представляет грязь и пыль. Попадание частиц абразива внутрь механизма КамАЗ-65117 и др. моделей, приводят к повышенному трению и износу поверхностей деталей. Воздействие влечёт за собой разгерметизацию системы, износ втулок, штоков и других узлов.

В образовавшиеся зазоры просачивается влага, вызывая ржавчину на незащищенных деталях и провоцируя повышенный износ. Эксплуатация усилителя с подобными проблемами, приводит к стуку в рулевой рейке, после поможет только замена ГУР КамАЗ. Дабы не доводить до крайности, надо вовремя настраивать усилитель. Проводимые процедуры — регулировка и прокачка устройства.

Причина неисправности (Способ устранения)

Неустойчивое движение автомобиля:

— Повышенный свободный ход рулевого колеса

Отрегулировать свободный ход колеса

— Изношены детали винтовой пары рулевого механизма

Заменить комплект шарико-винтовой пары

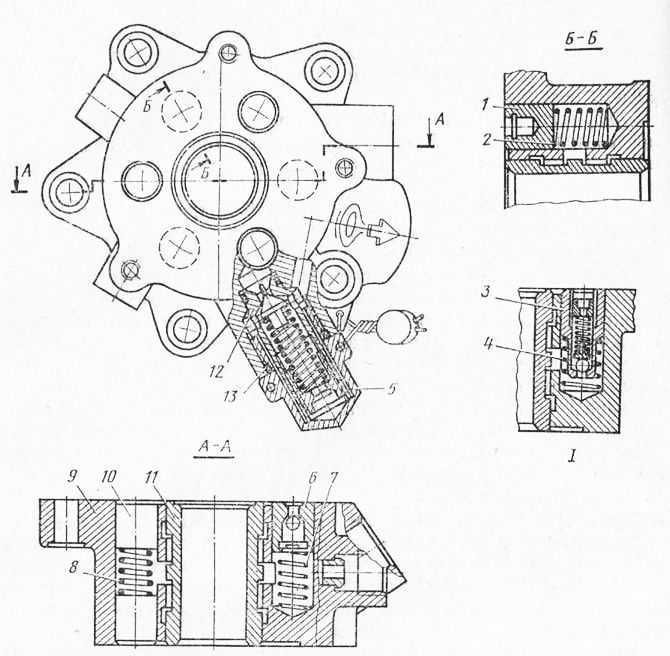

— Заедание золотника или реактивных плунже­ров в корпусе клапана управления

Промыть детали, устранить заедание

— Ослабла затяжка гайки упорных подшипников винта рулевого механизма

Снять переднюю крышку и затянуть гайку

Рулевое колесо поворачивается с большим усилием:

— Недостаточный уровень масла в бачке

Долить масло до нормального уровня

— Наличие воздуха в системе, появление пены, мутное масло

Удалить воздух из гидравлической системы

— Повышенная внутренняя утечка масла в узлах и агрегатах

Устранить утечку подтяжкой или заменой уп­лотнений, заменить поврежденные или изношен­ные детали

— Нарушена регулировка рулевого механизма и привода

Проверить и отрегулировать рулевой механизм и схождение управляемых колес

— Нарушена регулировка предохранительного клапана, его негерметичность

Проверить и отрегулировать предохранитель­ный клапан, устранить негерметичность

Проверить, отремонтировать или заменить насос

— Ослаблена затяжка подшипников винта руле­вого механизма

Проверить затяжку и стопорение гайки

— Отсутствует зазор в зубчатом зацеплении ру­левого механизма

Установить нормальный зазор регулировоч­ным винтом

Повышенный шум при работе насоса:

Недостаточность уровня масла

Долить масло до нормального уровня. Промыть или заменить фильтр

Избыток масла в бачке насоса:

— Засорен или поврежден сетчатый фильтр

Довести уровень масла до нормы. Промыть или заменить фильтр

Стуки в рулевом механизме:

— Нарушена регулировка или повреждены дета­ли рулевого механизма

Провести регулировку зацепления, заменить изношенные или поврежденные детали

Удары на рулевом колесе при движении на повышенных скоростях:

— Нарушена балансировка колес

Проверить и устранить дисбаланс колес

Источник статьи: http://autoruk.ru/kamaz/rulevoe-upravlenie/neispravnosti-rulevogo-upravleniya-kamaz

Неисправности рулевого управления КамАЗ

Неустойчивое движение автомобиля (для поддержания заданного направления движения требуется постояннаяработа рулевым колесом)

Чрезмерно увеличен свободный ход рулевого колеса

Выяснить причину и устранить ее

Изношены детали винтовой пары рулевого механизма

Заменить комплект шариковинтовой пары

Ослабла затяжка упорных подшипников винта рулевого механизма

Гидроусилитель не обеспечивает достаточного усилия или работает неравномерно, с повышенным шумом

Понижен уровень масла в бачке насоса гидроусилителя

Восстановить уровень масла

Наличие воздуха в гидросистеменасоса гидроусилителя

Стук в рулевом механизме

Чрезмерно увеличен зазор в зубчатом зацеплении рулевого механизма или не затянуты крепежные детали

Отрегулировать зазоры, проверить и затянуть крепежные детали (в первую очередь сошки и вилок карданного вала колонки)

Вспенивание или выбрасывание масла черезпредохранительный клапан бачка насоса гидроусилителя

Засорен фильтр насоса гидроусилителя

Чрезмерное количество масла в бачке

Слить излишки масла

Наличие воздуха в системе

Затянуть соединения трубопроводов (особенно магистрали низкого давления) и места стыков деталей, прокачать систему

Источник статьи: http://www.bashtehavto.ru/neisprul.html
