Схема для изготовления
Стандартная схема нагрузочной вилки выглядит так:
- V — вольтметр;
- R — резистор (сопротивление, нагрузка);
- S — ключ;
- стрелочки — контактные ножки.
К вольтметру параллельно подсоединён резистор с подключённым к нему последовательно ключом. Когда ключ разомкнут, вольтметр показывает напряжение на АКБ без нагрузки. При замыкании цепи ключом на АКБ подается нагрузка, и с вольтметра снимаются данные под нагрузкой.
Знаете ли вы? Запечатанная автомобильная батарея, не требующая заправки, была изобретена в 1971 году.
Как видим, нагрузочная вилка очень проста в использовании и имеет незамысловатую конструкцию. Её легко можно сделать самостоятельно. Этот прибор всегда должен быть под рукой у каждого автовладельца.
В качестве заключения
Информация о том, какое должно быть напряжение на аккумуляторе, поможет без лишних сложностей выявить проблемы с запуском двигателя и функционированием различных приборов. Если показатели в норме, то причины следует искать не в системе питания.
Производить измерения желательно с помощью вышеупомянутых приборов. Использовать для этих целей бортовой ПК нельзя, так как погрешность будет слишком высокой. Это в первую очередь связано с особенностями подключения приспособления непосредственно к сети.
Осуществлять проверку АКБ следует регулярно. Если автомобиль не эксплуатировался на протяжении нескольких дней, а измерительное устройство показывает существенное снижение напряжения, то источник питания практически выработал свой ресурс.
Напряжение и емкость — два главных параметра любого автомобильного аккумулятора. Качество работы батареи зависит именно от них, поэтому водитель должен уметь проверить, насколько высокое в данный момент напряжение у аккумулятора, и является ли оно допустимым. В рамках данной статьи рассмотрим, какое напряжение должно быть у аккумулятора в рабочем состоянии, в том числе и под нагрузкой.
Чем и в чём измеряется напряжение
Так же, как и электродвижущая сила, аккумуляторное напряжение принято считать в вольтах. Согласно электрофизической формуле, величина ЭДС есть сумма напряжения и произведения тока в цепи на внутреннее сопротивление аккумуляторной батареи. Проще говоря, нормальное напряжение аккумулятора вкупе с током внешней нагрузки и составляют его электродвижущую силу.
Для того чтобы определить, сколько вольт должен показывать заряженный аккумулятор, пригодятся такие приборы, как тестер-мультиметр или совсем простой вольтметр.

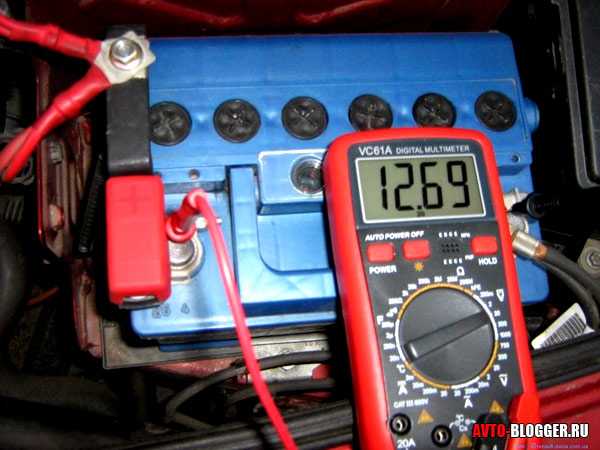

Чтобы проверить заряд аккумулятора с помощью мультиметра, он должен быть выставлен в режим контроля напряжения. Его щупы-манипуляторы соприкасаются с:
- положительным выводом – щуп красного цвета;
- отрицательным выводом – щуп черного цвета.
Важно!
Не стоит бояться перепутать выводы, в таком случае просто показатели аккумулятора по напряжению выйдут отрицательными, а это невозможно
Обратите внимание!
Предварительно следует разомкнуть электрическую цепь автомобиля, т. е
попросту снять аккумуляторную батарею (или убрать клеммы), чтобы АКБ работал без нагрузки. Значение напряжения будет высвечиваться на дисплее мультиметра.
При нежелательности или невозможности разрыва цепи в авто можно использовать специальные накладные датчики с эффектом изменчивости напряжения магнитного поля, если по ним пропускается электроток заданной величины. Такие измерения будут более точными.
На станциях техобслуживания профессионалы применяют для контроля напряжения, которое способен выдавать аккумулятор, так называемую нагрузочную вилку – некоторое количество шунтов с определенным сопротивлением, которые присоединяются к батарее. В такой вилке уже есть внутренний вольтметр. Для измерения напряжения этим прибором также не требуется размыкать цепь. Показатели, полученные с помощью нагрузочной вилки, дают возможность оценить, какой уровень напряжения показывает аккумулятор при запуске двигателя.
Как проверить норму напряжения аккумулятора
Можно выделить три основных вида напряжения автомобильного аккумулятора: номинальное, нормальное (фактическое) и напряжение под нагрузкой.
Номинальное напряжение — это то, которое можно встретить в различной технической литературе, связанной с автомобилями. Каждый водитель знает, что напряжение аккумуляторной батареи — 12 Вольт. Это и есть номинальное напряжение, то есть некое абстрактное значение.
Нормальное рабочее напряжение аккумулятора, как уже рассмотрели выше, находится на уровне от 12,2 до 12,7 Вольт. Это показатель напряжения аккумуляторной батареи без нагрузки.
Напряжение под нагрузкой — один из важнейших параметров, который позволяет диагностировать аккумуляторную батарею на ее работоспособность. Проверка проходит следующим образом:
- Потребуется сам испытуемый аккумулятор (его необходимо ) и “нагрузочная вилка”;
- Далее на аккумулятор при помощи нагрузочной вилки подают нагрузку, которая в два раза превышает емкость батареи. Пример: Если батарея имеет емкость в 65 Ам/ч, то подать на нее нужно нагрузка в 130 Ампер;
- Нагрузка подается примерно на 3-5 секунд, и в это время нужно следить за показателем вольтметра. Если напряжение не опускается ниже 9 Вольт, это говорит о том, что с батареей все нормально, и она заряжена. При падении напряжения до 5-6 Вольт, можно сказать, что такой батареи требуется зарядка. Если после зарядки вновь напряжение при тестировании опускается до 5-6 Вольт, это указывает на неработоспособность батареи.
Важно: После поданной “нагрузочной вилкой” напряжения через 3-5 секунд напряжение должно восстановиться до нормального значения (от 12,2 до 12,7 Вольт).
Стоит отметить, что напряжение в аккумуляторной батареи зависит от плотности электролита, который в ней находится. В процессе разрядки аккумулятора расходуется кислота, которой в электролите около 35-36% от общего объема. Из-за расхода кислоты снижается уровень плотности. В процессе заряда аккумуляторной батареи происходит восстановление процента кислоты.
Обратите внимание: При снижении плотности электролита снижается напряжение. Можно выделить следующую условную пропорцию: при напряжении аккумулятора в 12,7 Вольт плотность электролита в нем равна 1,27 г/см3.
Применение в различных областях
- Электротранспорт: Номинальное напряжение 12В широко используется в электротранспорте, включая электрические автомобили, велосипеды с электроприводом и электроскутеры. Это напряжение обычно используется для питания различных компонентов электротранспорта, таких как фары, сигнальные лампы и электронные системы управления.
- Солнечные батареи: Солнечные батареи, которые преобразуют солнечную энергию в электрическую энергию, часто имеют номинальное напряжение 12В. Это напряжение обычно используется для хранения электроэнергии, чтобы она могла быть использована в течение ночи или в периоды недостатка солнечной энергии.
- Морская и автомобильная промышленность: Номинальное напряжение 12В широко используется в морской и автомобильной промышленности. Это напряжение питает различные системы и устройства, такие как аккумуляторы, электроника, освещение и системы коммуникации в автомобилях и яхтах.
- Домашнее использование и электроустановки: Номинальное напряжение 12В может использоваться в домашних электроустановках для питания освещения, датчиков безопасности, систем видеонаблюдения и других электрических устройств. Это напряжение также широко используется в системах электропитания для кемпингов и автодомов.
- Робототехника и электроника: В робототехнике и электронике номинальное напряжение 12В используется для питания моторов, сенсоров и других компонентов в различных робототехнических системах. Это напряжение часто используется для создания мобильных роботов и автономных устройств.
Каким должно быть напряжение аккумулятора
Нет точного ответа на вопрос, какое напряжение аккумулятора можно считать идеальным. Обычно специалисты ориентируются на показатель необходимого напряжения для пуска двигателя. У заряженной новой аккумуляторной батареи напряжение для старта мотора должно быть на уровне около 12,6 или 12,7 Вольт.
Но не всегда, когда данный показатель выше, это является проблемой. Например, специалисты отмечают, что сразу после заряда аккумуляторной батареи ее напряжение при замере на 0,3-0,5 Вольт больше, чем реальное. При этом напряжение в 13-13,2 Вольт можно назвать допустимым, и даже на некоторых моделях новых батарей можно встретить подобный показатель, заявленный производителем.
Обратите внимание: Если вы хотите узнать реальное напряжение аккумулятора, не производите замер напряжения сразу после зарядки. Наиболее близкие к реальным значения батарея покажет через час-два после зарядки.. Нежелательным для аккумуляторной батареи считается напряжение ниже, чем 12,1 Вольт.
Если батарея имеет напряжение ниже данного показателя, необходимо срочно зарядить ее
При эксплуатации батареи с низким напряжением велик риск развития , от чего в будущем будет довольно сложно, и аккумулятор придется менять на новый
Нежелательным для аккумуляторной батареи считается напряжение ниже, чем 12,1 Вольт.
Если батарея имеет напряжение ниже данного показателя, необходимо срочно зарядить ее. При эксплуатации батареи с низким напряжением велик риск развития , от чего в будущем будет довольно сложно, и аккумулятор придется менять на новый.
Стоит отметить, что даже с напряжением в 12,1 Вольт можно произвести старт двигателя.
Критическим можно назвать для аккумуляторной автомобильной батареи напряжение в 11,6 Вольт или ниже.
Такая батарея не позволит стартовать двигателю, и ее можно считать полностью разряженной.
Важно: Выше приведены цифры, на которые следует ориентироваться. Если говорить о реальном положении дел, то на большинстве автомобилей, которые активно эксплуатируются, напряжение аккумулятора находится на уровне в 12,2-12,5 Вольт
Это вполне допустимые значения для грамотной работы мотора.
Как зависит плотность электролита и напряжение АКБ от температуры окружающей среды
От автовладельцев часто приходится слышать, что напряжение аккумулятора автомобиля зимой может существенно снижаться. Оставишь, мол, машину на несколько дней на морозе, и все, потом не заведешь. Именно поэтому некоторые из них снимают и забирают АКБ домой.
Что же происходит внутри батареи при низких температурах и к чему это может привести? На самом деле напряжение аккумулятора автомобиля зимой не падает. Да, плотность электролита меняется, но у заряженной батареи она растет, а у разряженной – падает. Иными словами, если АКБ разряжена, ее нужно либо зарядить, либо же носить с собой. В противном случае она не только не сможет запустить двигатель в мороз, в ней может замерзнуть электролит, что приведет к разрыву корпуса.
Заряженному аккумулятору ничего подобного не грозит. Да, иногда возникают проблемы со стартом двигателя, но только из-за того, что при низких температурах химические процессы протекают гораздо медленнее, поэтому АКБ может не выдавать требуемой для запуска мощности. Но достаточно внести ее в тепло и немножко выдержать, и она опять будет готова работать как раньше. Поэтому нормальное напряжение аккумулятора автомобиля для зимнего периода ничем не отличается от показателей для лета.
Принцип работы электролита АКБ и его роль в разное время года
Немаловажно знать и основную суть химических процессов, протекающих внутри свинцово-кислотной аккумуляторной батареи для того, чтобы ориентироваться в тех ситуациях, когда уровень ее напряжения изменяется. Показатель U АКБ напрямую зависит от уровня плотности кислоты, который в ней содержится
Плотность электролита меняется, когда батарею заряжают, либо она разряжается. Также плотность аккумулятора может резко возрасти зимой, и на напряжение это влияет очень сильно.
Чем больше разряжается батарея в процессе эксплуатации автомобиля, тем быстрее расходуется кислотная среда внутри нее, что обеспечивает быстрое снижение плотности электролитического состава. Когда же батарея заряжается, при расходе воды кислота, наоборот, начинает образовываться, и плотность электролита становится больше. В норме при заряженной батарее (12,7 В) плотность электролита должна составлять 1,27 гр/см3. Этот показатель можно измерить ареометром — принцип работы этого прибора предельно прост.

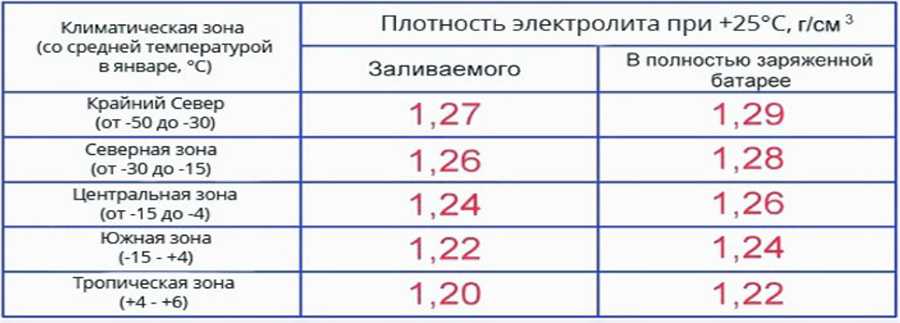

Что касается традиционного снижения U батареи автомобиля в зимнее время, эту проблему можно решить, регулярно контролируя все ее показатели, о которых уже говорилось выше. Такой контроль поможет, прежде всего, определить, нуждается ли АКБ в зарядке. Если зимой производить обслуживание аккумулятор вовремя и следить за тем, чтобы напряжение и фактическая работоспособность не падали ниже нормы, в сильные морозы аккумулятор сохранит достаточное количество плотности электролита для наиболее продуктивной работы.
Итак, напряжение заряженного автомобильного аккумулятора зависит от очень многих показателей. Ведущую роль здесь играет внимательность автолюбителя и умение проводить необходимые своевременные манипуляции с аккумулятором для того, чтобы АКБ работала долго и исправно, не требуя ремонта.
Как вам статья?
Мне нравится1Не нравится
Норма заряда АКБ
Итак, какое напряжение должно быть на аккумуляторе, когда он полностью зарядится?
Нормой для АКБ из шести элементов является от 12,6 до 12,9 вольт. Это напряжение, выдаваемое в полностью заряженном состоянии, т. е. на одну «банку» приходится 2,1-2,15 вольта. Если измерения приносят меньшие цифры, аккумулятор разрядился или сломан, это чревато более медленным вращением стартера и плохой работой двигателя.
Напряжение на клеммах аккумулятора, которое измеряется в момент заведения мотора от стартера, должно быть не ниже 9,5 вольт (оптимально 13,5-14 вольт). Если значение опускается ниже нормы, это повод считать стартер неисправным (чем дольше он используется, тем более это вероятно). Если же показатели превышают норму (могут достигать 14,5 вольт), значит, аккумуляторная батарея очень сильно разряжена, и генератор это компенсирует повышенной выработкой тока.
Напряжение АКБ зависит и от плотности, и температуры электролитической жидкости в ней. Чем выше плотность, чем выше уровень напряжения батареи. Существует специальная таблица, показывающая зависимость процента заряженности аккумулятора, плотности и температуры электролита. Например, при 100-%ном уровне заряда напряжение составит 12,7 вольт, плотность электролита – 1,265 грамм/см3, а температура замерзания – 60 градусов. При половинном (50%) заряде напряжение – 12,20 вольт, плотность – 1,19 грамм/см3, а температура – 24 градуса.
Общие моменты
Электродвижущая сила отвечает за нормальное прохождение тока по цепочке, дает запрограммированную разность выводных частей источника питания – то есть АКБ. Искомая величина рассчитываться будет как разница потенциалов.
Электродвижущая сила равна расходуемой на перенос заряда между выводами энергии. Значения токовых сил, напряжений связаны друг с другом неразрывным образом. Когда внутри батареи данная сила не возникает, отсутствует ток и на выводящих частях.
Также важно понимать, что при ЭДС вольты есть и без прохождений тока по цепи.
Когда цепные связи размыкаются, ток отсутствует, но в аккумуляторе начинает возбуждаться электродвижущая сила, в зоне выводов появляется движение.
Для измерения обеих величин используются вольты. Электродвижущая общая сила в автоаккумуляторе развивается в результате электрических и химических процессов, протекающих внутри него. ЭДС всегда больше напряжения в аккумуляторе на величину, равную падению внутреннего напряжения.
Для замеров применяются вольтметры с мультиметрами. В аккумуляторе для авто размеры ЭДС будут зависеть от плотности, температурных значений электролита.
В случае роста плотности электролитного вещества растет и показатель тока, ЭДС.
Точных сведений по вопросу того, какое значение для батареи питания идеальное, нет
Специалисты во внимание принимают оптимальные показатели пуска для старта моторного механизма. Если АКБ новый, заряженный, данное значение должно быть 12,6–12,7 вольта. Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы
Если напряжение заряженного аккумулятора автомобиля без нагрузки выше, это еще не указывает на наличие проблемы.
Например, сразу после зарядки АКБ ее ток при замерах будет выше на 0,5 вольта реального, и при итоговых подсчетах это нужно учитывать. 13,0–13,2 вольта – цифра, которая превышает допустимые значения напряжения, но для некоторых моделей батарей она является нормальной.
Близкие к рекомендованным значениям данные батарея показывает спустя пару часов после зарядки.
Критическим для АКБ считается 12 вольт и менее. Если значение меньше этой цифры, нужна срочная зарядка. Использовать элемент питания на ресурсном пределе нельзя, поскольку в данном случае запустится процесс сульфатации пластин. В будущем от последствий сульфатации избавиться проблематично, и придется покупать новую батарею.
При этом 12,1 вольта достаточно для старта мотора, проблемы возникают на 11,6 вольта и ниже. Это все цифры, о которых нужно знать и учитывать их во время работы. В большинстве случаев значение напряжения заряженного аккумулятора автомобиля находится на отметке в 12,2–12,5 вольта.

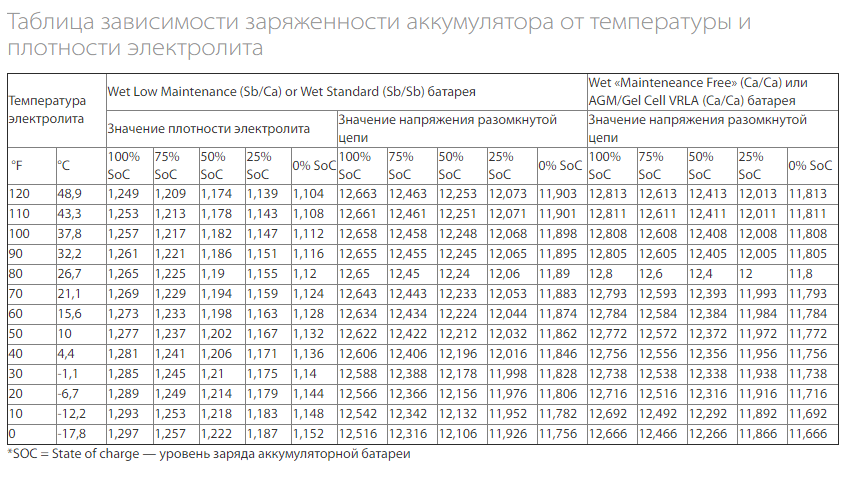

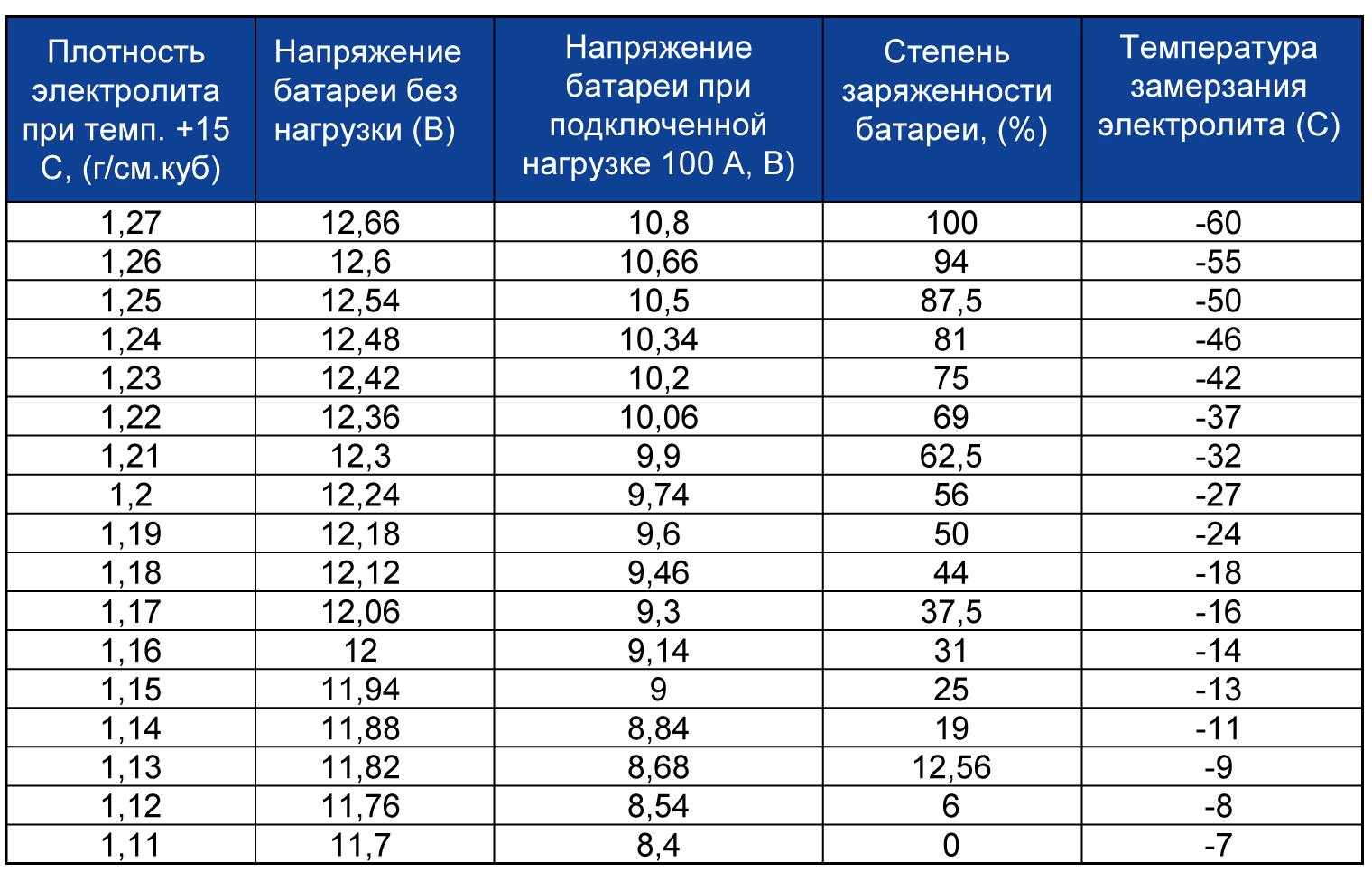

Таблица заряда
Чтобы не упустить момент, когда заряд батареи упадет до предельно критического уровня, используйте таблицу заряда АКБ. Если измерить U на клеммах, можно рассчитать общий заряд.

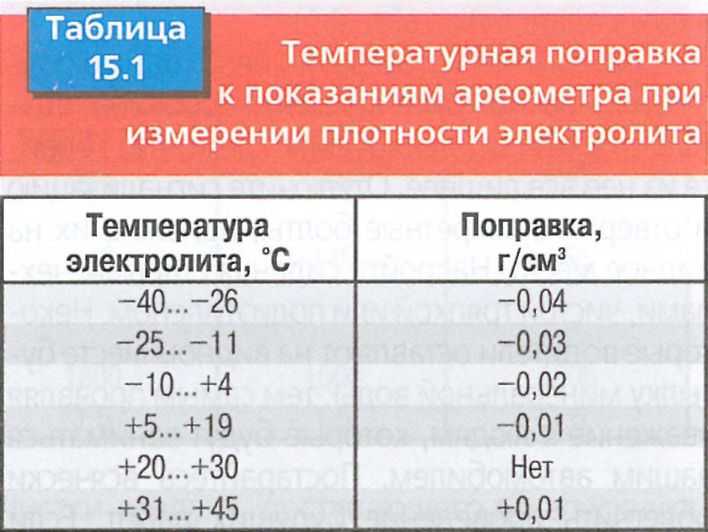

Также в таблице вы найдете значения плотности электролита, температурных значений, при которых он может замерзать зимой. Ознакомиться с основными значениями можно в таблице заряда аккумулятора автомобиля по напряжению.
Напряжение АКБ
Для начала разберемся со значением термина «напряжение». По сути, это “давление” заряженных электронов, создаваемое источником тока, через контур (провод). Электроны выполняют полезную работу (питание лампочек, агрегатов и т.д.). Измеряют напряжение в Вольтах.
Измерение напряжение АКБ
Для измерения напряжения аккумулятора можно использовать мультиметр. Контактные щупы прибора прикладываются к клеммам АКБ. Формально считается нормой напряжение в 12В. Фактическое напряжение аккумулятора должно быть в пределах 12,6В -12,7В. Такие показатели у полностью заряженной батареи.
Эти показатели могут меняться в зависимости от условий окружающей среды и времени проверки. Сразу после зарядки прибор может показать 13В – 13,2В. Хотя такие значения также считаются приемлемыми. Чтобы получить правильные данные, нужно подождать час-два после зарядки.
Если напряжение падает ниже 12 Вольт, то это говорит о разряде батареи. Значение напряжения и уровень заряда можно сопоставить по следующей таблице.
| Напряжение, Вольт | Степень заряда, % |
| 12,6 + | 100 |
| 12,5 | 90 |
| 12,42 | 80 |
| 12,32 | 70 |
| 12,20 | 60 |
| 12,06 | 50 |
| 11,9 | 40 |
| 11,75 | 30 |
| 11,58 | 20 |
| 11,31 | 10 |
| 10,5 |
Как видно из таблицы, напряжение ниже 12В говорит о 50% разряде АКБ. Аккумулятор нуждается в срочной подзарядке. Следует знать, что в процессе разряда происходит процесс сульфатации пластин. Плотность электролита падает. Серная кислота распадается, участвуя в химической реакции. На пластинах образуется сульфат свинца. Своевременная зарядка запускает этот процесс в обратном направлении. Если допустить глубокий разряд, то батарею уже будет трудно реанимировать. Она либо полностью выйдет из строя, либо значительно потеряет в емкости.
БАРН состоит из:
- вольтодобавочных автотрансформаторов;
- низковольтных шкафов контроля и управления на базе микропроцессорных устройств;
- соединительных кабелей;
- ограничителей перенапряжений нелинейных (ОПН);
- разъединителей (по заказу);
- монтажного комплекта для установки элементов БАРН;
- программного обеспечения.
Вольтодобавочный автотрансформатор (далее АТ) выполнен на базе однофазного масляного автотрансформатора наружной установки, имеющем общую и последовательную обмотки. Последовательная обмотка имеет 32 ступени для регулирования напряжения в диапазоне ±10%. Регулирование осуществляет переключатель ступеней. Регулирование осуществляется под нагрузкой. АТ оснащен встроенными измерительными трансформаторами тока и напряжения. В составе БАРН может быть два или три АТ.
Управление переключателем ступеней осуществляется от микропроцессорного устройства контроля и управления.
Разъединители используются для осуществления непрерывности электроснабжения при проведении ремонтных или профилактических работ с элементами БАРН, а также обеспечивают видимый разрыв для выполнения безопасных методов работы персоналом.
Ограничители перенапряжений служат (далее ОПН) для защиты обмоток БАРН от возможных перенапряжений.
Принцип действия
Принцип действия аналогичен принципу действия автотрансформатора.
Регулирование напряжения осуществляется путем геометрического сложения напряжения общей и последовательной обмоток. Во всех режимах работы автотрансформатора электромагнитная взаимосвязь между двумя обмотками сохраняется. Понижение или повышение выходного напряжения относительно входного осуществляется благодаря изменением полярности последовательной обмотки. Для режима с понижением выходного напряжения полярность на обеих обмотках совпадает. В режиме повышения выходного напряжения происходит смена полярности на последовательной обмотке. Смена полярности напряжения на последовательной обмотке производится реверсивным переключателем
В процессе работы ШУ производит измерение напряжения со стороны нагрузки и сравнивает его с заданным напряжением. Если фактическое напряжение отличается от заданного, ШУ подает команду на электропривод, который перемещает переключатель на соответствующую ступень для повышения (или понижения) напряжения.
Принципиальная электрическая схема.
· S – высоковольтный ввод со стороны источника;
· L – высоковольтный ввод со стороны нагрузки;
· SL – высоковольтный ввод общей точки.
Технические данные
БАРН применяются для работы в сетях на класс напряжения 6 и 10 кВ и частотой 50 Гц.
Основные параметры БАРН соответствуют данным, приведенным в таблице.
| Номинальный ток, А | Номинальное напряжение, кВ | Диапазон регулирования |
|---|---|---|
|
100 |
6, 10 |
+/-10% +/-15% |
|
200 |
6, 10 |
+/-10% +/-15% |
|
300 |
6, 10 |
+/-10% +/-15% |
|
600 |
6, 10 |
+/-10% +/-15% |
Условия эксплуатации
БАРН предназначен для эксплуатации в районах с умеренным климатом в условиях, предусмотренных для климатического исполнения У и категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1 при верхнем рабочем значении температуры окружающей среды + 40°С и при нижнем рабочем значении температуры окружающей среды — 40°С.
БАРН, установленный в утепленное блочно-модульное здание, предназначен для эксплуатации в районах с холодным климатом в условиях, предусмотренных для климатического исполнения ХЛ и категории размещения 1 по ГОСТ 15150 и ГОСТ 15543.1 при верхнем рабочем значении температуры окружающей среды + 40°С и при нижнем рабочем значении температуры окружающей среды — 60°С.
Каким должно быть U АКБ в норме
Сразу стоит отметить, что сверхточных показателей здесь нет. Практика показывает, что запустить двигатель возможно даже тогда, когда уровень напряжения снижается больше, чем на 50%. Однако, для того чтобы не «посадить» батарею и не быть застигнутым врасплох тем, что аккумулятор «внезапно разрядился», водителю обязательно нужно регулярно контролировать батарею, периодически делая замеры на ее клеммах.
Если речь идет о понятии выходного напряжения, на АКБ оно может быть указано цифрой в 12 В. Однако на практике амплитуда этого показателя может колебаться в большую или меньшую сторону. Это зависит от интенсивности эксплуатации АКБ и состояния ее внутренних химических составляющих.
Владельцу автомобиля следует запомнить несколько цифр, которые без преувеличения можно назвать показателями первостепенной важности:
- Напряжение от 12,4 до 12,8 В — нормальные фактические показатели, состояние АКБ рабочее, разрядка минимальна.
- Ниже 12 В — батарея разряжена более, чем на 50%. Ездить можно, но аккумулятор скоро будет нуждаться в зарядке.
- Ниже 11,6 В — критическое снижение показателя, батарея разряжена почти или полностью, ей срочно требуется зарядка.
Итак, правильный ответ на вопрос о том, какое напряжение должно быть у автомобильной АКБ в норме, — цифры 12,4-12,8 В. Иногда начинающие автомобилисты спрашивают, какое U имеет полностью заряженная батарея. Если есть желание снять показатель в скором времени после того, как аккумулятор зарядился, не рекомендуется делать это сразу же после окончания процесса зарядки. Лучше подождать некоторое время и измерить напряжение позже, когда оно немного опустится — например, после нескольких коротких поездок.
Практика показывает, что «полная» батарея, которая заряжалась недавно, имеет U 12,7 В. Если АКБ уже подразрядилась, число уменьшается, начиная от 12,3 В и ниже.
Зависимость зарядки аккумулятора от напряжения
Каждый вид аккумуляторов заряжается на основании характеристик видов использованный конструкций. Самое низкое напряжение зарядки имеют обслуживаемые, гелевые и литиевые аккумуляторы. Причины вскипание, разрушение состава, пожароопасность. Если обслуживаемый аккумулятор можно зарядить простейшим ЗУ, литиевые и гелевые системы требуют соблюдения 2 ступенчатого комбинированного режима накопления энергии.
Все системы рассчитаны на предотвращение перезаряда, снабжены автоматическим отключением питания при достижении напряжения, какое требуется для автомобильного аккумулятора. При зарядке происходит постепенное снижение силы тока из-за повышения сопротивления, напряжение остается стабильным. После зарядки процесс электрохимической реакции продолжается, в виде незначительного саморазряда.
Важно, чтобы напряжение зарядки всегда превышало параметры, нужные для эксплуатации прибора. Чтобы ток перетекал, нужен уклон, которым является разность напряжения между ЗУ и батареей
Новости компании
подробнее →
22.11.2023 2КТПНУ-МЧМКК-2500/10/0,4Подстанция двухтрансформаторная комплектная мощностью 2500 кВА на напряжение 10/0,4 была изготовлена…
подробнее →
22.11.2023 2КТП-1000/6/0,4Отгрузка двухтрансформаторной подстанции 6/0,4 мощностью 1000 кВА
подробнее →
19.11.2023 г. Чемпионат Чувашской республики 1 лига.19.11.2023 г. Чемпионат Чувашской республики 1 лига. Встречались прошлогодние финалисты команды ЧЭМЗ…
подробнее →
17.11.2023 Разъединитель РГП-1-35/1000-10 шт.10 комплектов разъединителей РГП-1-35/1000 на напряжение 35кВ в комплекте с приводами отгружены зака…
Влияние на работу устройств
Номинальное напряжение 12В имеет важное значение для работы различных устройств. Оно обеспечивает необходимый уровень энергии для их функционирования и может оказывать влияние на их производительность и надежность
Питание устройств:
Множество устройств, таких как автомобильные фонари, мобильные телефоны и ноутбуки, работают от напряжения 12В. Это напряжение обеспечивает стабильное питание для работы этих устройств и позволяет им функционировать правильно.
Совместимость:
Некоторые устройства, такие как аккумуляторы автомобилей, зарядные устройства и солнечные панели, разработаны для работы с номинальным напряжением 12В. Использование неправильного напряжения может привести к несовместимости и неправильной работе устройств.
Защита от повреждений:
Некоторые устройства имеют встроенные схемы защиты, которые могут быть активированы, если напряжение падает ниже номинального значения или превышает его. Номинальное напряжение 12В обычно является безопасным и оптимальным для работы устройств, предотвращая их повреждение.
Производительность:
Номинальное напряжение 12В может влиять на производительность некоторых устройств. Например, низкое напряжение может привести к уменьшению скорости работы электронных компонентов или ослаблению яркости светодиодных индикаторов. Высокое напряжение, напротив, может вызвать перегрев устройств и снижение эффективности их работы.
Энергоэффективность:
Устройства, работающие от 12В, могут быть энергоэффективнее, чем аналогичные устройства, работающие от более высокого напряжения. Это связано с тем, что напряжение 12В позволяет устройствам потреблять меньше энергии для выполнения своих задач, что приводит к сокращению затрат на электроэнергию и экономии ресурсов.
Напряжение аккумулятора
Напряжение автомобильного аккумулятора делится на 2 типа: номинальное, фактическое и под нагрузкой. Номинальное напряжение легкового автомобильного аккумулятора равняется 12 вольт. Фактическое напряжение у полностью заряженного аккумулятора колеблется в пределах от 12,4В до 12,8В. Напряжение под нагрузкой (200А) должно быть не менее 9,5В, но как правило оно составляет у новой АКБ 10,3-10,7В. Оно при нагрузке в течении 10 секунд не должно упасть ниже минимума. Напряжение под нагрузкой измеряется для получения информации способности АКБ «держать» напряжение при запуске двигателя, то есть при потреблении стартером. Допустимым для эксплуатации является напряжение 12,5 В, что является 82% зарядки аккумуляторной батареи. Более подробно о зависимости степени зарядки АКБ от процента заряженности приведено на рисунке.
Какое напряжение выставлять при зарядке аккумулятора
Определение степени заряженности аккумулятора.
Параметр при зарядке всегда задается превосходящий заряженность аккумулятора. Чем более выражена разница, тем скорее батарея зарядится до нужного уровня.
Влияет это различие и на полноту зарядки, при этом соотношение выглядит так:
- для зарядки АКБ на 12 В потребуется поставить уровень в 16-16,5 В (тогда батарея зарядится до конца);
- при использовании величины 15 В батарею можно заполнить до 85-88%;
- параметр в 14,5 В дает 77-80% заряда.
Когда показатель на зажимах АКБ достигнет 14,5 В, устройство оповестит сигналом о завершении зарядки. Поскольку этот уровень не провоцирует выделения газов при подпитке аккумулятора и после ее завершения, по истечении некоторого времени эксплуатации машины генератор ограничит показатель до данной цифры.
Максимальное напряжение зарядки аккумулятора
Наибольший показатель, используемый на зарядном устройстве при подпитке аккумулятора, равен 16,5 В. Его установка позволит батарее быстро набрать предельную емкость. Однако применять такое напряжение целесообразно не для всех АКБ. Под него заточены кальциевые необслуживаемые продукты, способные выдержать интенсивную запитку с сопутствующим кипением электролита.
Напряжение аккумулятора в конце зарядки
Когда процесс зарядки закончится, через некоторое время электролит начинает диссоциироваться, заполнять поры пластинок и подстраиваться под температуру среды, из-за чего уровень заряда немного меняется. В жаркую погоду он повышается, при температуре воздуха ниже нуля – падает.
Чтобы узнать итоговое напряжение, нужно измерить его на клеммах при включенном моторе. Если показатель на заведенной машине после зарядки стал резко падать, надо провести диагностику состояния генератора или заменить батарейку.
Норма для основных свойств аккумулятора
Каким минимальным это значение должно быть, чтобы можно было запустить двигатель? Точного показателя здесь нет. В стандартном состоянии это свойство у полностью заряженной батареи должно составлять в среднем 12,6-12,7 вольт.
Зависимо от конкретных условий этот показатель может незначительно изменяться, и в этом нет ничего плохого. Так например, некоторые производители, заверяют что у их продукции напряжение около 13 – 13,2 В, это допустимо, однако сразу хочу вас предупредить.
Но оно может гулять и в другую сторону, когда падает ниже 12 вольт – это свидетельствует о том, АКБ разряжена на 50%.
В таком случае устройству понадобиться срочная зарядка, поскольку ее эксплуатация в таком состоянии гарантировано приводит к сульфатации пластин свинца. Это снижает и работоспособность АКБ, и продолжительность ее эксплуатации.
Но даже в случае такого низкого напряжения запустить мотор легкового транспорта вполне возможно. Если аккумулятор находится в рабочем состоянии, ему не требуется ремонт и генератор при работе двигателя обеспечивает зарядку батареи, устройство даже в таком состоянии можно смело использовать.
В том же случае, когда данный электрический параметр аккумулятора надает ниже 11,6 В, батарея практически полностью разряженная, дальнейшее ее использование в таком состоянии без подзарядки и проверки на работоспособность невозможно.
Однако на практике это встречается очень редко. Чаще всего для легковых автомашин составляет 12,2-12,49 вольта, что свидетельствует о неполном заряде.
Но в этом нет ничего плохого: снижение работоспособности и качество устройства начинается в том случае, если происходит снижение до 11,9 вольт или ниже.
