Главные проблемы
У омывателя лобовушки все существующие неисправности можно разделить на два основных типа, у которых есть свои подпроблемы, скажем так. Предлагаем вам ознакомиться с ними в таблице.
Тип неисправности
Варианты поломок
Опустел бачок с омывающей жидкостью
Слетел шланг с насоса
Но каждая из этих неисправностей заслуживает более детального рассмотрения.
Механические поломки
Именно с механическими неисправностями омывателя чаще всего сталкиваются владельцы ВАЗ 2110. Это если сравнивать с регулярностью возникновения проблем электрического характера.
- Опустел бак с омывающим веществом . Неопытные водители часто начинают грешить на неисправный насос, хотя на практике просто забывают проверить уровень незамерзайки в бачке. Отсюда и неоправданные затраты на услуги станций технического обслуживания. Не забывайте проверять уровень жидкости, а в зимний период обязательно сливайте обычное омывающее вещество, а на его место заливайте незамерзайку. Обычная вода при отрицательных температурах превратится в лед, а потому принимать участие в очищении лобового стекла не сможет. Если вы все же забыли слить, и вода замерла, прогрейте машину некоторое время, чтобы лед растаял, после чего сливайте и заливайте подходящую жидкость.
- Слетел шланг . От бачка к лобовому стеклу незамерзайка поступает с помощью насоса и специальных шлангов. Если эти самые шланги начнут соскакивать со своих мест, жидкость не сможет поступать к форсункам. Как результат, омыватель не функционирует. Постарайтесь лучше закрепить их. А если они износились, просто замените старые шланга на новые. При нормальном креплении вода все равно может не поступать к форсункам. В данном случае проверьте, не пережаты ли шланги.
- Забиты форсунки . Незамерзайка, подаваемая насосом и идущая по шлангам, далее выходит на лобовое стекло с помощью форсунок. Это те самые маленькие девайсы, из которых поступают струйки воды. Если они загрязнили, отключите шланги от форсунок, проверьте их состояние. Не редко проблема заключается в жиклерах. Они легко очищаются, но в некоторых ситуациях может потребоваться их замена.
Устройство и ремонт дворников на ВАЗ 2107

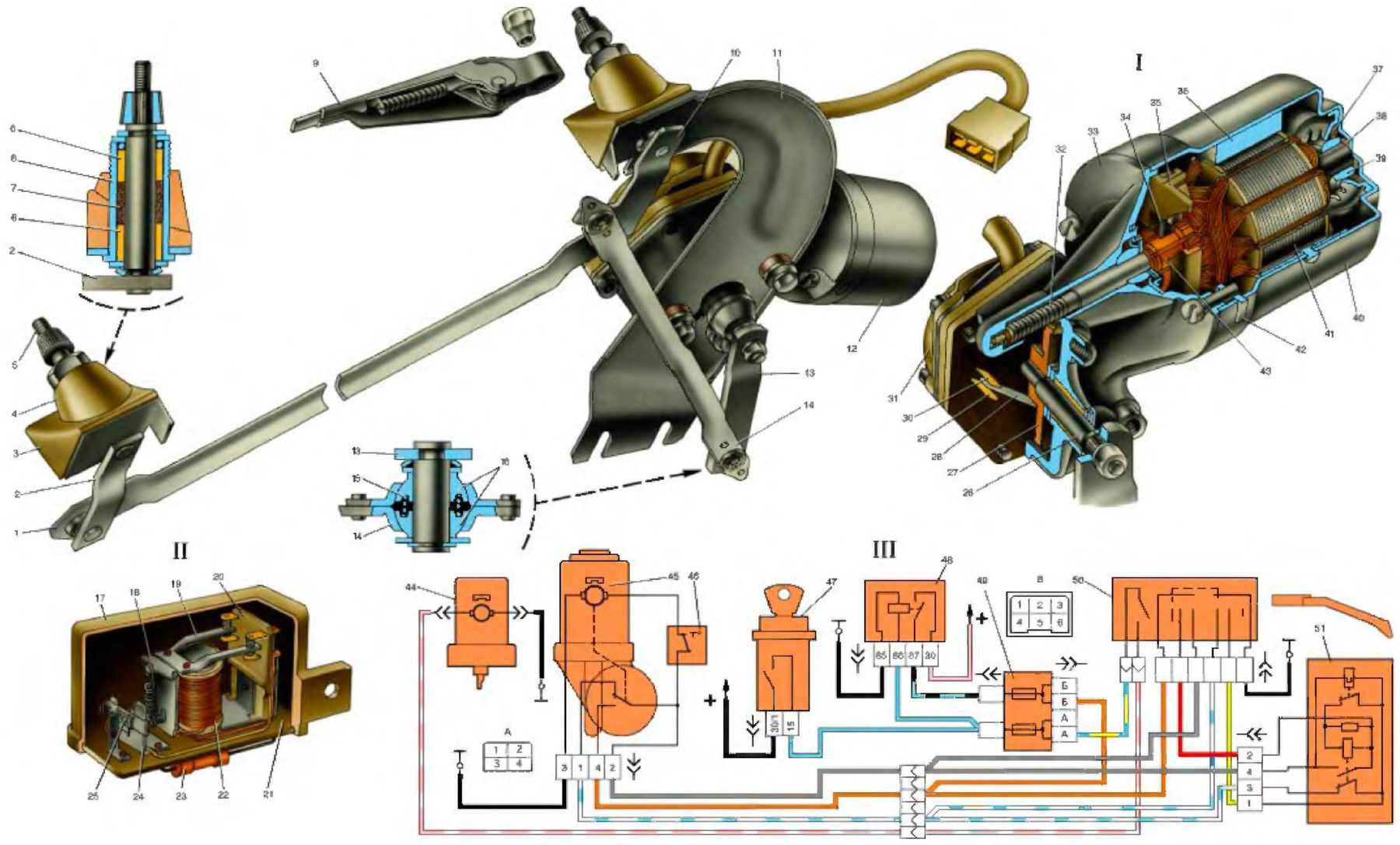

Устройство очистителя лобового стекла, или в просторечии, исправно работающие «дворники» — очень важное звено обеспечения безопасности дорожного движения. При неисправности дворников вы не пройдёте техосмотр, эксплуатация транспортного средства при этом запрещена. Знать, как производится замена, регулировка или ремонт этого устройства, нужно каждому
Знать, как производится замена, регулировка или ремонт этого устройства, нужно каждому.

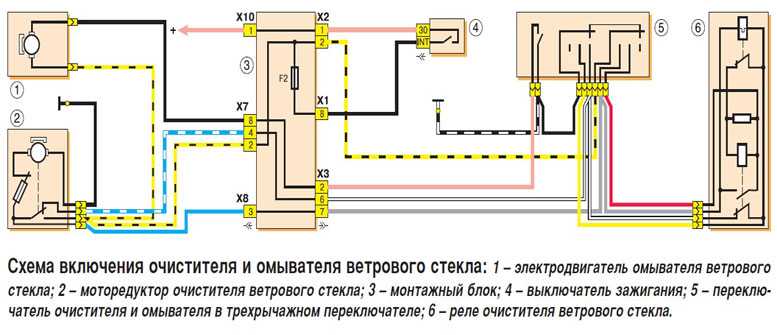

Принципиальная схема очистителя стекла на ВАЗ 2107
- предохранитель;
- электродвигатель очистителя;
- двигатель омывателя лобового стекла;
- блок реле и предохранителей;
- выключатель омывателя (подача воды на стекло);
- трехрычажный переключатель скорости очистки;
- реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов; замок зажигания;
Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет
При смене предохранителя обращайте внимание на размер и цвет
Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.
Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?
Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.
Какие причины выводят моторедуктор чаще всего из строя?
Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.
При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.
Рассмотрим, как это выполняется на ВАЗ 2107.
Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./
с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:

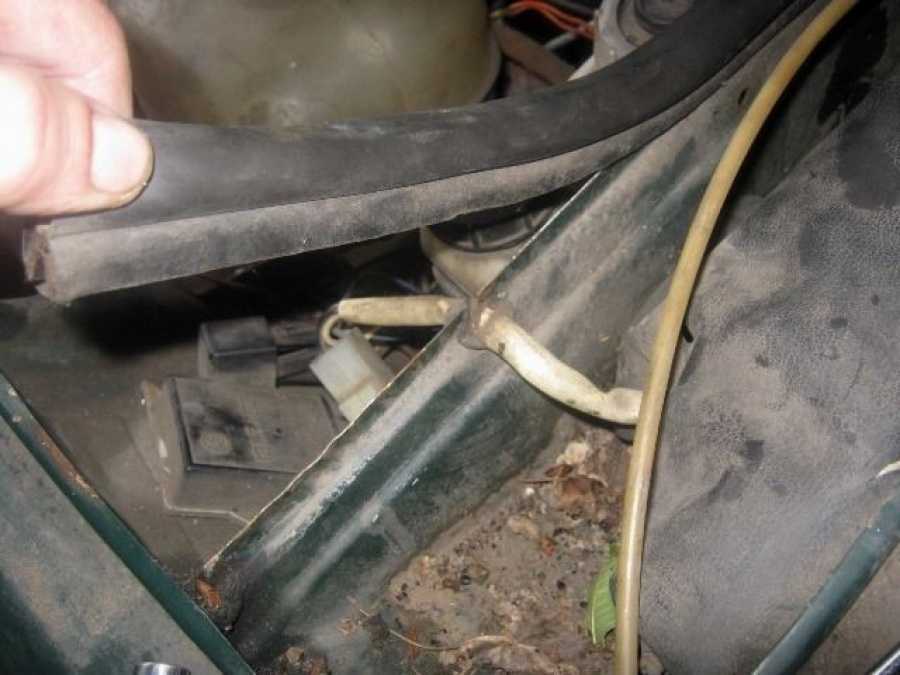

после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:

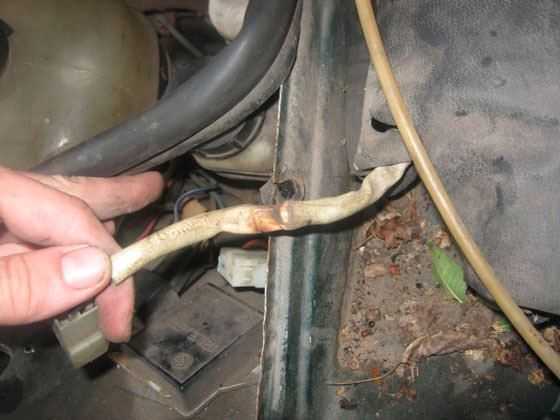

затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…
и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:
теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь
Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!
остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.
В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Как снять моторчик дворников ваз 2107
Принцип действия
На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.
Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!
Куда какой провод идет, или просто схема

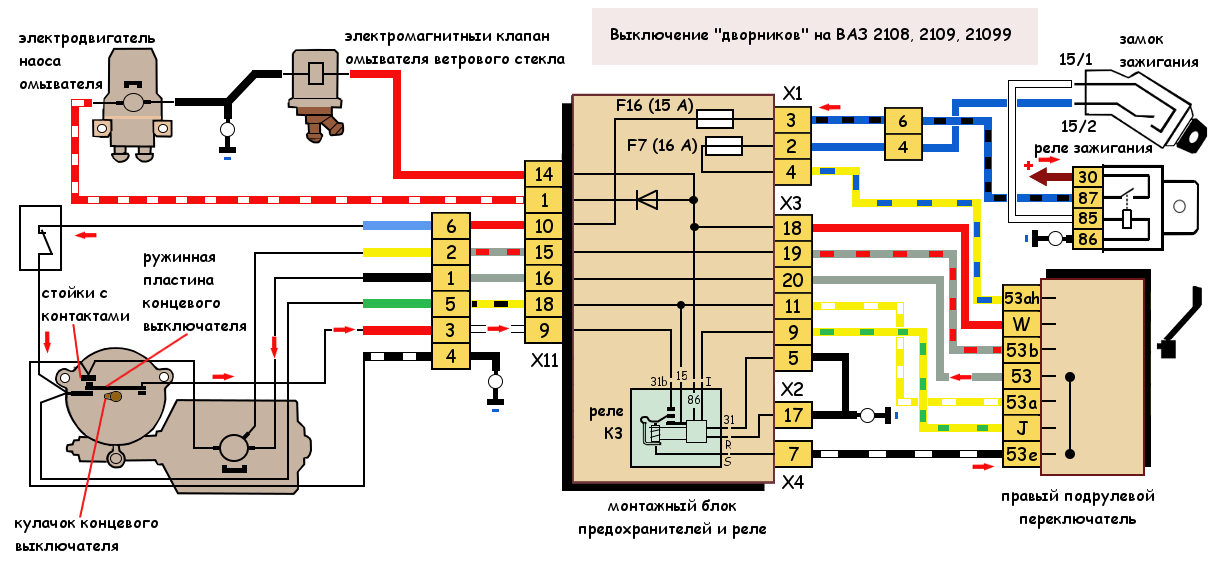

Подключение «дворников» и омывателя

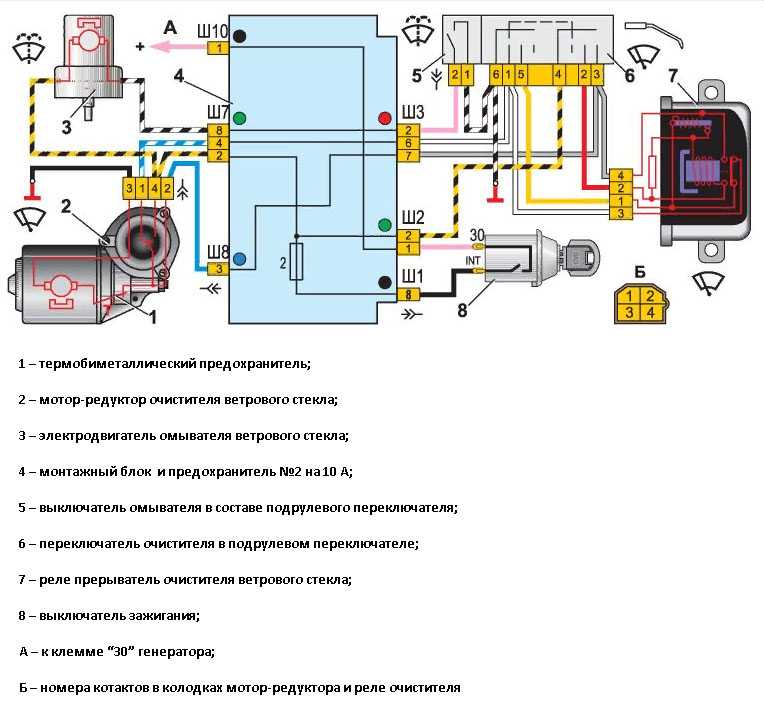

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.
На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.
Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.
Видео о том, как работает стеклоочиститель
Основные узлы дворников:
- трапеция;
- мотор-редуктор;
- реле;
- щетки.
Если не работают дворники, то причину нужно искать в любом элементе.
Видео- поиск неисправности в электрической части
Неисправности дворников ВАЗ 2107
Замена сгоревшего моторчика
В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.
Расположение предохранителя очистителя и омывателя стекла в монтажном блоке
В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:
- Открутить гайки крепления;
- отогнуть рычаг, снять его с посадочного места;
- ключом на 22 открутить крепления трапеции с двух сторон;
- снять пластиковые вставки;
- снять уплотнительную резинку капота;
- убрать питание от моторчика стеклоочистителя;
- вынуть его с приводом из отверстия в кузове;
- защитный чехол отогнуть, открутить гайки крепления;
- надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.
Видеоинструкция по замене трапеции дворников
После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.
По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.
Неполадки трапеции
Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:
- установить моторчик в начальное положение;
- параллельно друг другу расположить кривошип и короткую тягу;
- после этого к трапеции закрепить моторчик.
Если дворники перестали включаться
Когда стеклоочиститель ВАЗ 2107 перестал работать в обоих положениях переключателя режимов, начинать искать неисправность следует с предохранителя дворников. Он устанавливается в электрическую сеть для ее защиты от перегрузок, возникающих при неисправностях, замыканиях или повышенной нагрузке на двигатель стеклоочистителя. Если предохранитель исправен, следует проверить его контакты. Нередко они оказываются сильно окислены и препятствуют прохождению тока. Очистить контакты просто — необходимо вынуть предохранитель и почистить контакты ножом, отверткой или наждачной бумагой. Обычно этих действий достаточно, но иногда причина кроется в неисправностях реле, переключателя или двигателя. Но об этом ниже.
Где находится реле дворников в автомобиле ВАЗ-2107
Владельцам ВАЗ-2107 предстоит переоборудовать и модернизировать автомобиль на собственный лад, если, конечно, есть желание усовершенствовать «железку» до возможного идеала. Это касается и дворников, которые показывают медленную цикличность движения. Стеклоочиститель создан для тщательной чистки поверхности лобового стекла, поэтому если он работает неэффективно, заедает и тормозит, дорога впереди в дождь или метель становится трудно просматриваемой.
Функции дворников основаны на поступлении соответствующего питания и бесперебойной работе регулятора. Последняя деталь незаменима в конструкции дворников, поэтому каждому водителю ВАЗ-2107 желательно знать, где находится реле, чтобы устранить неполадки в нем можно было в любое удобное время.
Осуществляем ремонт устройства
В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.
Ремонтируем переключатель
Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.
Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.
Распространенные неисправности и методы устранения
Причины, почему не работают дворники на автомобилях, независимо УАЗ это или семерка, в основном одинаковые. Ниже приведены неисправности и методы их устранения.
| Неисправность | Способ устранения |
| Дворники не работают в обоих режимах. | В этом случае следует проверить предохранители. Если они перегорели, нужно заменить новыми. Если окислились лишь контакты, нужно несколько раз вытянуть предохранители и поставить на место. Может потребоваться замена трапеции дворников Ваз. |
| Щетки не работают только в прерывистом режиме. | В этом случае сначала нужно проверить поступление электропитания. Если напряжение есть, то причина поломки в реле. |
| Неисправен переключатель очистителя | Поменять трехрычажный переключатель |
| Дворники работают, но при отключении они остаются в произвольном положении. Причина может быть в поломке редуктора, так как в нем находится концевой выключатель. | Необходимо зачистить контакты или подогнуть пластину выключателя. При необходимости следует заменить редуктор. |
| Не работает электродвиигатель. | В этом случае нужно демонтировать электродвигатетель, проверить состояние обмотки и щеток. |
| Щетки не движутся при работающем редукторе. | Поломаны зубья шестерни, требуется ее замена. Может быть слабо закреплен кривошип на шестерне, нужно затянуть гайку крепления. |
В основном проблема механическая — разбивается трапеция. При ремонте дворников многие меняют штатные изделия на бескаркасные. Они имеют привлекательный внешний вид, лучше прижимаются к стеклу, не имеют шарнирных соединений, поэтому на них не влияют загрязнение и обледенение.
Безкаркасные щетки для авто
Конструкция очистителя стекла представляет собой сложный механизм, состоящий из большого количества деталей. Отказать может любая из них, что повлечет либо полный отказ работы механизма, либо будет некачественное очищение стекла.
Основные причины отказов дополнительного оборудования
Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:
- поломка нагнетающего насоса;
- перегорание предохранителя;
- перегиб или передавливание подающего шланга;
- поломка подрулевого переключателя;
- замерзание воды в трубопроводах или иных устройствах;
- потеря контакта в электрической сети.
Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.
Скорее всех понадобится замена вышедших из строя оборудования.
Схема электрооборудования ВАЗ 2107, 21074
На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).
Для увеличения изображения схемы проводки кликните на картинку ниже.
Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701
Пояснения обозначений:
- блок-фары
- боковые указатели поворота
- аккумуляторная батарея
- реле включения стартера
- электропневмоклапан карбюратора
- микровыключатель карбюратора
- генератор 37.3701
- моторедукторы очистителей фар *
- датчик включения электродвигателя вентилятора
- электродвигатель вентилятора системы охлаждения двигателя
- звуковые сигналы
- распределитель зажигания
- свечи зажигания
- стартер
- датчик указателя температуры охлаждающей жидкости
- подкапотная лампа
- датчик сигнализатора недостаточного давления масла
- датчик сигнализатора недостаточного уровня тормозной жидкости
- моторедуктор очистителя ветрового стекла
- блок управления электропневмоклапаном карбюратора
- катушка зажигания
- электродвигатель насоса омывателя фар *
- электродвигатель насоса омывателя ветрового стекла
- монтажный блок
- реле очистителя ветрового стекла
- реле аварийной сигнализации и указателей поворота
- выключатель сигнала торможения
- выключатель света заднего хода
- реле зажигания
- выключатель зажигания
- трехрычажный переключатель
- выключатель аварийной сигнализации
- штепсельная розетка для переносной лампы **
- переключатель вентилятора отопителя (печки)
- дополнительный резистор электродвигателя отопителя (печки)
- лампа сигнализатора включения обогрева заднего стекла
- лампа сигнализатора недостаточного уровня тормозной жидкости
- блок сигнализаторов
- электродвигатель вентилятора отопителя (печки)
- лампа освещения вещевого ящика
- выключатели плафонов на стойках передних дверей
- выключатели фонарей сигнализации открытых передних дверей ***
- фонари сигнализации открытых передних дверей ***
- соединительная колодка
- прикуриватель
- часы
- выключатель освещения приборов
- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
- указатель уровня топлива
- лампа сигнализатора резерва топлива
- спидометр
- лампа сигнализатора включения указателей поворота
- лампа сигнализатора прикрытия воздушной заслонки карбюратора
- лампа сигнализатора заряда аккумуляторной батареи
- выключатель сигнализатора прикрытия воздушной заслонки карбюратора
- комбинация приборов
- эконометр
- выключатели плафона на стойках задних дверей
- указатель температуры охлаждающей жидкости
- тахометр
- лампа сигнализатора включения стояночного тормоза («ручника»)
- лампа сигнализатора недостаточного давления масла
- лампа сигнализатора включения дальнего света фар
- лампа сигнализатора включения наружного освещения
- вольтметр
- выключатель сигнализатора включения стояночного тормоза («ручника»)
- выключатель наружного освещения
- выключатель обогрева заднего стекла с лампой подсветки
- выключатель заднего противотуманного света с сигнализатором включения *
- предохранитель цепи противотуманного света
- плафон ****
- задние фонари
- датчик указателя уровня и резерва топлива
- колодки для подключения к элементу обогрева заднего стекла *
- фонари освещения номерного знака
Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).
Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.
Порядок условной нумерации штекеров в колодках:
- a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
- б — монтажного блока и трехрычажного переключателя
- в — реле аварийной сигнализации и указателей поворота
- г — задних фонарей (нумерация выводов по порядку от края платы)
- д — выключателя аварийной сигнализации
Дополнительная информация «звездочки»:
* — Устанавливаются на части выпускаемых автомобилей.
** — С 2000 г. не устанавливается.
*** — С 1998 г. не устанавливаются.
**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.
Не работает омыватель ваз 2107
Принцип действия
На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.
Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!
Куда какой провод идет, или просто схема
Подключение «дворников» и омывателя
«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.
На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.
Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.
Особенности устройства и схема стеклоочистителя
Схема системы очистки стекла для Приоры Система стеклоочистки состоит из таких элементов:
- Электродвигатель или привод стеклоочистителя. Это устройство обеспечивает нормальную работу системы, способствуя перемещению дворников по переднему, а также заднему (для универсалов и хэтчбеков) стеклу. Если редуктор стеклоочистителя выходит из строя, это приведет к неработоспособности очистителей. Привод заднего стеклоочистителя также устанавливается только в автомобили в кузове хэтчбек или универсал.
- Держатель щетки стеклоочистителя, он же поводок стеклоочистителя, он же рычаг стеклоочистителя — щеткодержатель. На этом устройстве фиксируется само лезвие очистителя, которое перемещается по стеклу.
- Щетка с резиновым или силиконовым лезвием. Когда она изнашивается, качество очищения лобового стекла значительно снижается.
- Крепление щеток стеклоочистителя — конструктивный элемент самих дворников.
- Расширительный бачок — в него заливается жидкость, которая впоследствии при включении дворников через форсунки по шлангам передается на стекло.
- Форсунки — эти элементы монтируются на капоте, они выполняют функцию распыления воды по стеклу.
- Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается расходный материал.
- В зависимости от авто, может использовать блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в соответствии с действиями водителя определяет частоту перемещения щеток по заданным временным интервалам. Что касается блока, то он позволяет водителю самостоятельно выставить необходимый интервал.
- Мотор омывателя, который осуществляет подачу воды или омывающей жидкости на стекла.
- Переключатель стеклоочистителя. Подрулевой переключатель располагается в салоне автомобиля, под рулевым колесом. С его помощью водитель может установить скорость работы дворников, а также при необходимости подать воду на стекло.
- Тяга, которая соединяет две щетки. Благодаря ей эти элементы могут двигаться синхронно.
Где находится реле дворников на ВАЗ 2107?
ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Одной из немногих его проблем является нередко выходящее из строя реле дворников.
ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.
Как работают дворники и зачем они нужны?
Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.
Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.
Принципиальное устройство
Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:
- электромагнитная катушка;
- резистор и конденсатор;
- микроконтроллер ХП37.
Снятие электродвигателя стеклоочистителя
Чтобы произвести ремонт моторчика стеклоочистителя, необходимо демонтировать его. Для выполнения этой операции потребуются рожковый или торцовый ключ на 10 и на 22. Все действия производятся в следующем алгоритме:
- откручиваются крепёжные гайки дворников при помощи ключа на 10;
- демонтируются стеклоочистители;
- откручиваются крепления кронштейны дворников ключом на 22 и снимаются пластмассовые вставки;
- из подкапотного пространства вынимаются резиновые уплотнители;
- разъединяются клеммы питания;
- из отверстий в кузове извлекаются провода;
- разворачивается кожух на моторчике;
- откручиваются крепёжные гайки при помощи ключа на 10;
- редуктор извлекается вместе с кронштейнами;
- откручиваются крепёжные гайки трапеции;
- извлекается двигатель стеклоочистителей.
По завершению ремонта стеклоочистителя все процедуры производятся в обратном порядке.
Не работает стеклоомыватель ваз 2107
В состав системы очистки стекол, фар автомобилей входят: резервуар с жидкостью, насос, форсунки, трубки, электропроводка и кнопка включения. Чаще всего причина, из-за которой не работает омыватель лобового стекла, в неисправном моторчике или перегоревшем предохранителе. Принцип работы стеклоомывателя довольно архаичен, поэтому простейшую диагностику и несложный ремонт можно выполнить едва не у порога ближайшего магазина автозапчастей.
Неисправности, принцип работы ручных и ножных стеклоомывателей, которые устанавливались на некоторые модели ВАЗ, АЗЛК, заслуживают отдельной темы и в этой статье рассмотрены не будут.
Причины поломки
Перегорел предохранитель насоса стеклоомывателя. Производители на внутренней части крышки блока реле и предохранителей графическими символами маркируют потребители, которые защищены плавкими вставками. Если маркировка неясна или нужная вставка не обозначена, подробную схему расположения предохранителей можно найти в руководстве по ремонту и эксплуатации вашего авто
Внимание! Установка предохранителя большего номинала может привести к возгоранию автомобиля. Если новая плавкая вставка сразу после установки перегорела, в цепи присутствует короткое замыкание.
Моторчик стеклоомывателя сгорел или закис
Невысокая стоимость насоса делает его разборку и ремонт нецелесообразными, поэтому просто замените его на новый.

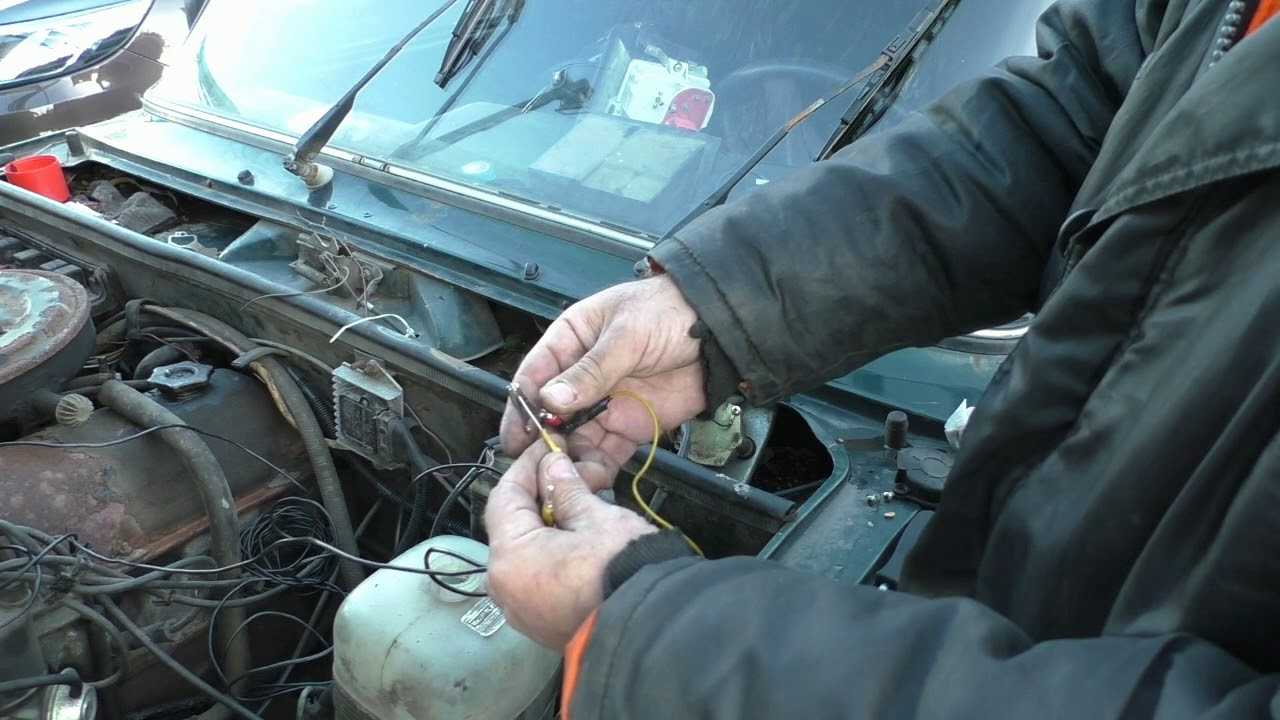

Окислились контакты на разъемах, перетерлись либо обломались провода питания. В полевых условиях окислы с клемм можно содрать острым предметом. При этом не повредите и не согните клеммы, чтобы не нарушить качество контакта в разъеме.
Забился фильтр грубой очистки перед насосом стеклоомывателя (устанавливается не на всех авто). Фильтр прикреплен к уплотнительному кольцу, которое герметизирует место установки насоса. Если неприятность застала вас в пути и очистить фильтрующий элемент не получается, временно удалите его из магистрали.
Слетел или порвался шланг от насоса к форсункам.
Забились форсунки. В зимнее время инжекторы могут закупориться не только сором и налетом, но и льдом. После применения стеклоочистителя на соплах остается омывающая жидкость, из которой со временем испаряется спирт. Оставшаяся вблизи сопла вода замерзает, из-за чего и не работает омыватель лобового стекла. Пробить инжекторы можно тонкой иголкой.
Замерзла жидкость в бачке омывателя.
Очиститель и омыватель ветрового стекла ВАЗ 2106
Схема включения очистителя и омывателя ветрового стекла
 |
|
|
1 – электродвигатель омывателя; |
5 – блок предохранителей; |
Порядок выполнения
Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.
Для проверки состояния контактов
моторедуктора снятие стеклоочистителя не требуется.
Снимаем чехол, открывая доступ к редуктору.
Отворачиваем винты…
…и снимаем крышку.
Отворачиваем винт скобы крепления жгута проводов…
…и снимаем панель с прокладкой.
Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.
Для снятия стеклоочистителя разъединяем соединительную колодку…
…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.
Ключом «на 10» отворачиваем гайку крепления рычага щетки.
Ключом «на 17» стягиваем рычаг со шлицев оси.
Ключом «на 22» отворачиваем гайку…
…и снимаем втулку с резиновой прокладкой.
Так же разбираем привод второй щетки.
Ключом «на 10» отворачиваем две гайки крепления стеклоочистителя к кузову.
Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.
Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.
Ключом «на 10» отворачиваем гайку и снимаем кривошип.
Ключом «на 10» отворачиваем три болта…
…и снимаем кронштейн очистителя.
Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).
Поддев отверткой, снимаем стопорное кольцо,…
…защитный колпачок, стальную и текстолитовую шайбы.

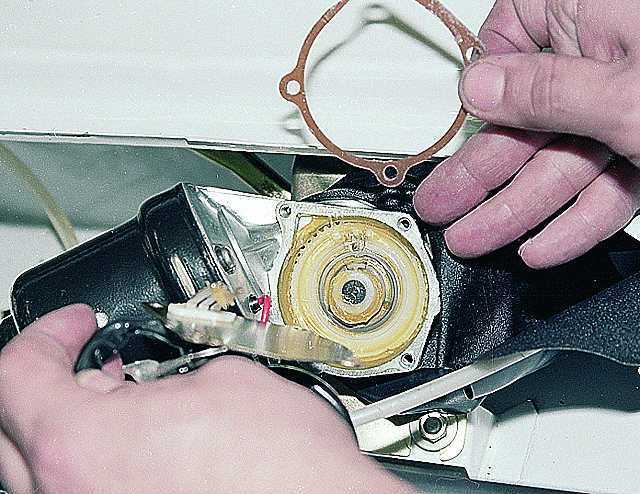

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.
Снимаем с ее оси текстолитовую и стальную шайбы.
Отверткой отворачиваем два винта крепления редуктора,…
…вынимаем пластины…
…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.
Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.
В крышке остаются пружина и подпятник, установленные в торце канала.
Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином
Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…
…тонкой отверткой отгибаем торцевые стенки щеткодержателей…
…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.
Устанавливаем в крышку якорь.
С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей.
Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.
ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):
…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем.
Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку.
Кривошип устанавливаем параллельно короткой тяге привода.
Видео про «Очиститель и омыватель ветрового стекла» для ВАЗ 2106
Все неисправности омывателя ВАЗ классики и способы устранения
не работает стекло омыватель (стекло очиститиель) — одна из причин
Ремонт омывателя лобового стекла ваз 2107
