Замена замка задней двери

Закрепляем актуатор внутри двери

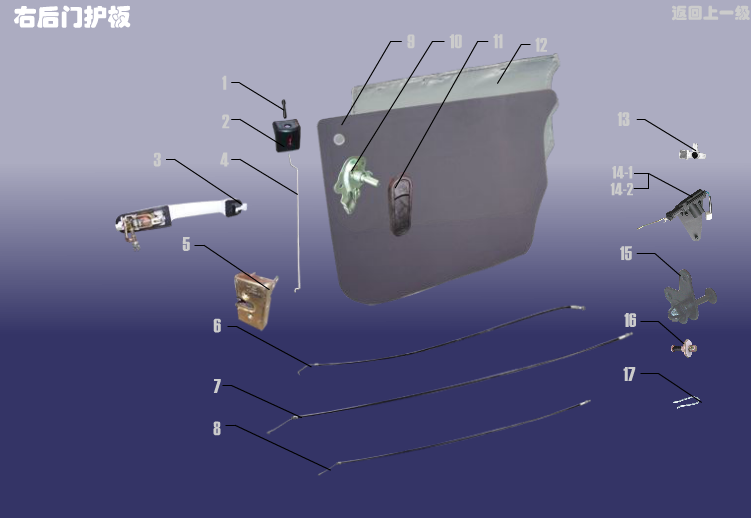

Как самостоятельно снять обшивку

Все действия, перечисленные ниже, иллюстрируются одним фото.

Демонтируем стопор и розетку

1. Накидным гаечным ключом отворачивают два винта, крепящих стопор.
2. Плоской отвёрткой выкручивают саморезы, удерживающие розетку внутренней ручки.
3. Демонтируют стопор и розетку.
4. Поддевая круглые накладки отвёрткой, их полностью демонтируют, а затем снимают обшивку.

Результат всех стараний будет выглядеть так:

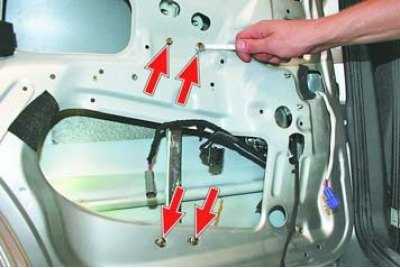

Дверь без защитной обшивки

Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность

Демонтаж основного механизма замка

Дальше показан единственный чертёж, имеющий в данном обзоре значение.

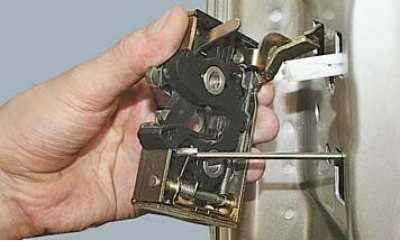

Схема механизма дверного замка

Замок крепится двумя винтами

Основные причины

Газель – это автомобиль, который в основном приобретается для бизнеса. В России его используют в качестве маршрутного такси для личных целей или перевозки большого количества людей в виде частного извоза. Чтобы открыть конструкцию без повреждения полотна, когда направляющая боковой двери Газель заклинило, нужно выбрать подходящий способ процедуры. Он вычисляется в зависимости от ситуации и характера неисправности. Причины:

1. Поломка фурнитуры. Дверь может заесть. Иногда слетает собачка, которая создает плавный ход каретки.
2. Западает средний или задний штырь, отвечающий за фиксацию полотна во время открытия.
3. Перегорел один из электронов пассажирской дверцы. Он может замкнуть из-за частой мойки транспорта или климатических условий.
4. Неаккуратное обращение с конструкцией. Пассажиры часто с силой хлопают дверью, когда покидают салон транспорта.
5. Отсутствие ухода за сдвижным полотном. Дверца может заклинивать. Регулярно следует проводить диагностику, профилактику, смазочные и регулировочные работы.

Регулировка и установка боковой двери ГАЗ 2705

Регулировки установки боковой двери предназначены для надежной работы ее механизмов, обеспечивающих перемещение, закрывание — открывание и надежное запирание двери.

Рис. 10.14. Установка двери: 1 — дверь; 2 — боковина

Правильная установка двери определяется зазорами двери (в закрытом положении) относительно боковины (см.

Рис. 10.15. Механизмы перемещения боковой двери: 1 — средняя направляющая; 2 — верхний механизм; 3 — ось верхней каретки; 4 — ролик с кареткой верхнего механизма; 5 — верхняя направляющая; 6 — опора верхней направляющей; 7 — внутренняя ручка; 8 — буфер; 9 — нижняя направляющая; 10 — нижний механизм; 11 — рычаг нижнего механизма; 12 — опора нижнего механизма; 13 — средний механизм

Меры по предотвращению блокировки

Чтобы дверца могла закрываться правильно даже после длительной эксплуатации, важно вовремя проводить регулировку отдельных элементов и ухаживать за автомобилем. Основные правила и действия:

1. Открывать дверцу Газели следует аккуратно, исключить хлопанья.
2. Проводить смазочные действия, дополнительно применять антикоррозийное вещество.
3. Хорошо просушивать Газель после мойки в зимний период.
4. Регулировать дверцу, замок, ручку с помощью специальных болтов на стойке.
5. Периодически проверять работу привода.

Также стоит не забывать вовремя менять фурнитуру, которая износилась. Цена комплекта для сдвижного полотна составляет 1000 – 2000 рублей, в зависимости от производителя.

Пошаговая инструкция по демонтажу замка задней правой (левой) двери на Ладе Гранте

Работы проводим модульно: демонтаж карты, снятие внутренней начинки, ручки, замка.

1. Повторяем предыдущие действия.
2. Отверткой с крестообразной битой выкручиваем крепление промежуточного рычага тяги блокировки, сдвигаем основание рычага.

3. Выводим лапку фиксатора из штатного отверстия.

4. С торца двери выкручиваем три винта, фиксирующих замок у основания.
5. Извлекаем замок в сборе с электрическим приводом через специальное технологическое окно.
6. По бокам нажимаем на фиксаторы, отсоединяем колодку с проводами от изделия.
7. По мере необходимости снимаем тягу, отжимаем пластиковый фиксатор, проворачиваем вокруг оси.

Смазываем подвижные механизмы, устанавливаем новый замок, собираем детали в обратной последовательности.

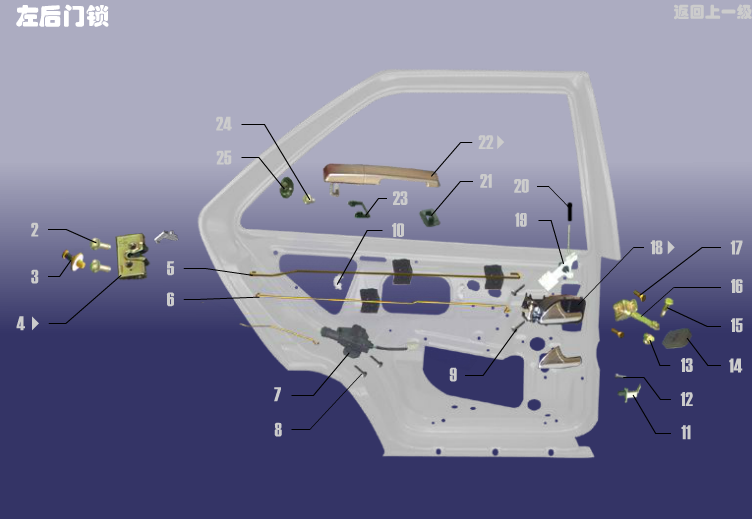

Устройство замка задней двери

Обзор цен производителей

Наименование / артикул	Цена (Руб.)
Замок задней двери 21900-6205013-10	От 2000
21900-6205012-10	–/–
21900-6205013-00	От 650
Палец фиксатора 11180-6105228-00	От 150
Винт 21080-6105268-00	–/–
Втулка 11180-6105276-00	От 100

*цены актуальны состоянием на 28.11.2018 года.

Как снять обшивку

Тонкой отверткой поддеваем 2 заглушки ручки.
Головкой или трубчатым ключом на 10 отворачиваем 2 болта и снимаем ручку.
Отворачиваем винт крепления розетки ручки замка.
Снимая розетку, ручку оттягиваем на себя.
Отжав резиновую розетку ручки стеклоподъемника, иглой выдавливают и вынимают из отверстия стопорный штифт.
Снимается ручка с розеткой.
Поддев отверткой, снимают 8 пластиковых фиксаторов обивки.
Снимается обивка двери.
Осторожно снимается шумоизолирующая прокладка, которая приклеена на герметик.

Можно заменить старую обшивку на такую же, как и обшивка двери у ГАЗель Некст.

Снятие замка сдвижной двери

Вынимаем выключатель с наружной стороны двери.

Отверткой отворачиваем два винта крепления ручки.

Снимаем ручку вместе с тягой.

Рукой отворачиваем кнопку блокировки замка.

Отверткой отворачиваем два винта крепления механизма выключения замка с рычагами.

Вынимаем механизм выключения с тягой блокировки.

Снимаем наружную ручку замка.

Отверткой отворачиваем два винта крепления запорного механизма замка.

Снимаем запорный механизм.

Вынимаем замок из внутренней полости двери.

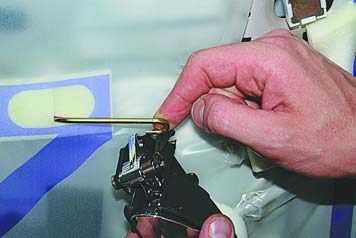

Отсоединяем от замка механизм ручки и тягу выключателя

Отмечаем положение фиксатора на кузове.

Снимаем фиксатор вместе с пластиной и шайбой.

Снимаем шипы фиксатора

Тем же ключом отворачиваем по два болта крепления верхнего и нижнего корпусов фиксатора и снимаем их со стойки.

Устанавливаем замок в обратной последовательности, смазав трущиеся соединения моторным маслом.

После установки проверяем работу замка и при необходимости регулируем его путем изменения длины тяг и перемещения фиксатора в пределах прорези.

Аналогично регулируем положение шипов и корпусов фиксаторов передней части двери.
