Требуемые для замены колодок инструменты
Для того, чтобы поменять задние тормозные колодки на Шевроле Круз своими руками потребуются инструменты, приведенные в таблице ниже.
| Домкрат | Не требуется при наличии подъемника |
| Ключ | «на 10», «на 13», «на 19» |
| Отвертка | С плоским и крестовым лезвием |
| Ключ от угловой шлифовальной машинки | Ключ от «болгарки» не потребуется при наличии специального инструмента для вдавливания тормозного цилиндра |
| Металлическая щетка | Для очистки загрязнений |
Также для замены тормозных колодок потребуется проникающая смазка, например, WD-40.
Отводим суппорт от направляющей колодок, не отсоединяя от него шланг тормозного механизма и трос стояночного тормоза.
Располагаем суппорт на проставке для крепления направляющей колодок.
Замена колодок ручника
Бывает так, что регулировка ручника и замена тросиков не приводит к нужным результатам. Ручной тормоз всё равно не тормозит или подклинивает. В этом случае нужно снять тормозной диск и проверить состояние колодок ручника. Если они выработались, это сразу видно. Устанавливаются колодки очень просто, главное запомнить, в каком положении стояли старые. Можно для надёжность сфотографировать изначальное положение старых колодок.
При замене колодок можно приобрести специальных ремкомплект, который включает в себя пружины и штифты. При установке новых колодок ручника, нужно добиться, чтобы диск не тёрся о них при полностью опущенном рычаге стояночного тормоза. После того, как новые детали остановлены и отрегулированы, можно собирать всё обратно.
(Сначала немного лирики) …бороздил я просторы инета(инфа лишней не бывает)))) ) облазил кучу форумов как подтянуть ручник на “Крузе” и вы знаете каждый реальный чувак там пишет, что мол гадом буду ручник на “Крузе” подтягивается автоматически и все пальцы прям загинают, что мол это именно так, я даже не поленился и поехал к ОД и там мне ОД Авто-Мир Саратов сказал, что внимание! : автоматически(я в шоке.что они нихера не знают сами), да в какой то степени это так, НО подтягивается он лишь на 10-15% от общей растяжки и изтирания накладок, короче давайте ближе к теме)))…купил новый “Круз” было 5ть щелчков, проехал несколько тыщ и стало 7! почти в небо ручка стояночного тормоза смотрела))) я имевший все виды ВАЗов в своем прошлом и некоторые иномарки и не один час пролежавший под машинами, так как сам люблю всё делать…короче ручник у меня щас исполняет лишь 4! щелчка(ну я так захотел), а держит в горку уже на 2ом щелчке, а на 3ем уже не тронешься(естественно вывешивал машину и проверял руками вращение задних колес, ну что не пережаты колодками в опущенном положении) и так господа приступаем: (простите фото не делал)Понадобятся следующие инструменты и 5-10 мин. времени)1)Пластиковая отвертка(чтоб не повредить пластик при демонтаже) или что то похожее…2)Штырь длиной 30-40 см (я использовал круглый напильник)3)И самая главная штука) это кусочек доски размером чуть меньше спичечного коробка…всё!Ставим авто на ровную поверхность и подкладываем противооткатные башмаки))) (кирпичи)И так, на задней стороне центрального тоннеля между задними пассажирами есть розетка прикуривателя и она находится в квадратной рамке которую нужно вытащить из тоннеля вместе с самим прикуривателем для этого используем пластиковую отвертку, вытащили легко и не отсоединяя силовые провода убираем в сторону, мешать не будет
Перед нами открылось рабочее место, тянем ручник до конца и видим как коромысло с подходящими к нему тросиками двигается вперед в направлении двигателя, дальше ложем тот самый кусочек доски (тут главное, чтоб он был нужного размера, мне попался нужный, но если велик, то легко можно сточить ножом, …ну руки есть у всех иначе вы бы не полезли делать))) ) ложем его туда откуда уехало коромысло(увидите поймете), и отпускаете ручник потихоньку обратно, глядя постоянно туда, там на центральном штыре есть резьба и язычок стальной, вот в тот момент когда вы будете обратно опускать ручник, этот самый язычок по резьбе будет с небольшим треском соскакивать обратно ЭТИМ САМЫМ И БУДЕТ ПРОИЗВЕДЕНА ПОДТЯЖКА!, если вдруг он не скидывается обратно, то поднимаете снова ручник оставляя досочку на месте и перед тем как опускать его упираете на круглый напильник или кусочек трубы в язычок, уперли в язычок и опускаем, главное сразу не отпускайте ручник на всё, а то перетяните и будет на 1ом щелчке уже держать, а это плохо…, если такое случилось, то нифига страшного, опускаете ручник тада до конца и (круглым напильником) давите на язычок и он с треском проскакивает на старое место и ручник снова расслаблен))))…Вот собсна и всё, если помогло кому-то, я оч рад))) Кто чё не понял, пишите, поясню)
-
Как покрасить капот автомобиля своими руками
-
Регулировка фар своими руками уаз 469
-
Как сделать белый экран на айфоне 7 чтобы проверить пиксели
-
Как сделать документы на самодельный прицеп для легкового автомобиля
- Ремонт двигателя приора 16 клапанов своими руками капитальный
Возможные осложнения
Дисковые тормоза довольно просты в обслуживании и особых проблем при работе с ними не возникает, но есть пара нюансов:
- Не вжимается тормозной цилиндр. В этом случае откройте крышку бачка с тормозной жидкостью, чтобы снизить давление в системе.
- Когда откроете крышку, то желательно откачать часть жидкости большим шприцем (хотя бы 50–100 мл). При вдавливании цилиндра «тормозуха» может подняться выше максимальной отметки и вытечь из бачка.
- Если вы заметите повреждение какого-либо пыльника системы торможения, его нужно обязательно заменить. Попадание небольшого количества пыли или грязи в механизм очень быстро приводят к выходу элемента из строя.
Изучите инструкцию и закрепите материал просмотром видео. С такой подготовкой у вас не возникнет сложностей с заменой. Выполните все шаги тщательно и без спешки. Крайне рекомендуется не пропускать пункт с использованием керамической смазки. Денежные и временные затраты минимальны, зато полезный эффект ощутимый.
Почему стучат суппорта на Chevrolet Cruze
Проблема возникновение стуков кроется в небольшом люфте направляющих, именно недостающие 0.2 – 0.3 мм позволяют суппорту болтаться. Решением данной проблемы может быть изготовление новых направляющих с недостающим размером либо их смазка, однако последнее решает проблему не более чем на месяц.
Также можно попробовать выточить канавки на старых направляющих или из направляющих от автомобиля Газель под резиновые маслостойкие кольца, но при этом есть большая вероятность их заклинивания при неправильных размерах выполняемой доработки. Гарантированный результат может быть при покупке заводских направляющих для тормозных суппортов Chevrolet Cruze с резиновыми манжетами, правда стоимость одного направляющего составляет примерно $ 15, что не совсем доступно для автовладельцев, если учесть что их нужно 4 на передние колеса.
Существует еще один вариант избавления от стука тормозных суппортов Chevrolet Cruze, это установка распорных пружин, которые сжимают суппорт и скобу, таким образом, убирается существующий люфт. На представленном фото показано, как осуществить данную доработку и убрать стук суппортов с помощью пружин от старой раскладушки. Как говорится, дешево и сердито, но в тоже время достаточно эффективно.
Есть еще способ эффективного решения проблемы дребезжания суппортов на Chevrolet Cruze. Покупаем распорную пружину от Opel Astra H, каталожный номер 0542535 стоимость ее 5 баксов за штуку и запихиваем ее в суппорт, таким образом, как показано на фото.
Открутилось крепление
Такое случается, но довольно редко. Частой причиной являются поездки по некачественным дорогам. От вибрации болты могут ослабляться и выкручиваться. Обычно, такое происходит вскоре после ремонта, затрагивавшего суппорт. При этом, вы или мастер просто недотянули болты. Для профилактики всегда при сборке протягивайте крепеж с определенным моментом силы.
Это избавит вас от проблем. Для устранения такого стука, просто затяните болты. Если один из них потерян, то убедитесь, что его не обломило, и закрутите новый. Выломленный болт придется высверливать.
. Возле колес имеется довольно большое количество различных механизмов. Они периодически выходят из строя. Поэтому, вопрос, что делать, если стучат суппорта, не является редкостью. Во многих случаях, это конструктивная особенность, устранить ее будет довольно проблематично. Но, все же это вполне возможно.
Порой сижу и думаю, писать о простых мелочах в бж или нет? С одной стороны вроде мелочь, почти каждый, кто может поменять сам колесо или колодки, разберется с этим без проблем, с другой стороны, некоторые не дружат с тех.составляющей и им проще посмотреть на картинки, чтобы понять решение задачи.
Почему все же пишу тут? Все очень просто, когда я захожу на фф клуб у моих глаз начинаются критические дни…
Я понимаю, что нет денег сделать форум, экономят на всем, но черт возьми, движок стоит не так много. Порой приходится ломать глаза, чтобы найти среди сплошного текста полезную фразу. Уж лучше фокусовод по запросу ФОРД ФОКУС 2 СТУЧАТ КОЛОДКИ найдет мой пост с картинками через яндекс, чем тему на фф клубе и застрелится!
Ладно, это все лирика. Гремят (стучат) колодки в суппорте
Зимой это было не слышно, а вот ближе к лету, когда на небольшой скорости стал ездить с открытым окном, стук привлек мое внимание. Проезд неровностей — стук, как будто ложкой стучат по тормозному диску
На один щелчок поднимаешь ручник — стука нет, сразу вывод, это не подвеска.
Детали и расходники:
Снимите с направляющей колодок нижнюю и верхнюю фиксирующие пружины. Для того чтобы уменьшить вибрацию тормозных колодок при вращении колес, в пазах направляющей колодок установлены удерживающие пластины.
При замене колодок заменяйте их новыми. Утопите поршень в рабочий цилиндр с помощью раздвижных пассатижей. При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца, а также перемещение суппорта относительно направляющей колодок.
Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Для этого извлеките направляющий палец, смажьте его консистентной смазкой, а затем смажьте смазкой защитный чехол пальца. Аналогично смажьте второй направляющий палец и его чехол.
Установите направляющие пальцы в порядке, обратном снятию. Установите фиксирующие пружины, тормозные колодки в направляющие и остальные детали в порядки, обратном снятию.
Для исключения самоотворачивания болта крепления направляющего пальца суппорта смажьте его резьбу перед установкой анаэробным фиксатором резьбы. Аналогично замените тормозные колодки тормозного механизма левого переднего колеса. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра. Замена суппорта тормозного механизма переднего колеса Снимите переднее колесо со стороны заменяемого суппорта.
Выверните болт-штуцер и отсоедините от суппорта тормозной шланг. Выверните болты крепления направляющей колодок к поворотному кулаку Шевроле Круз Снимите суппорт в сборе. Установите суппорт в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы.
При установке тормозного шланга используйте только новые медные шайбы.
Нюансы профессионального ремонта переднего и заднего суппорта
Так на обоих суппортах. С правой стороны сточено почти в 0 в верхней части. Возможности для проверки технического состояния Многие автомобилисты интересуются, как можно успешно и оперативно устранить стук суппортов Шевроле Круз. Для этого существуют различные способы: Разборка суппорта с дальнейшей смазкой всех направляющих. Однако после выполнения такого мероприятия проблему удается решить примерно на месяц.
Изготовление утолщенных направляющих тормозного суппорта. Нужно понимать, что даже после выполнения подобной процедуры остается риск того, что проблема в дальнейшем возникнет повторно. Создание проточки направляющих, которые будут ориентированы под резиновые колеса.
В этом случае предусматривается необходимость подбора маслостойких колец, создаваемых из высококачественной резины. Нужно понимать, что нарушение технологии процедуры приведет к тому, что направляющие будут заклинивать.
При необходимости можно заказать комплект направляющих, для одного из которых будет предложен резиновый манжет. Однако такая комплектация будет отличаться достаточно высокой стоимостью. Нужно отметить, что один комплект обладает только одним направляющим с резинкой, но при этом для успешной работы механизма потребуется четыре подобных изделия. Приблизительная цена одного комплекта составляет рублей. Таким образом для того чтобы успешно решить проблему, которая связана с техническими нюансами Шевроле Круз и беспроблемными поездками, потребуется проявить ответственный подход.
Многие водители Шевроле Круз подтверждают, что примерно после двадцати тысяч километров пробега оказываются заметными технические стуки.
Однако понять причину таких звуков далеко не всегда оказывается настолько просто, насколько этого хотелось бы
Как понять, в каком состоянии пребывает суппорт Шевроле Круз: Изначально рекомендуется внимательно осмотреть тормозные колодки и обратить внимание на износ. Если отметился износ колодок примерно наполовину, можно быть уверенными в том, что стук исходит именно от суппортов
При езде на небольшой скорости по ямам и другим неровностям дороги желательно нажать на педаль тормоза. Если звучание пройдет, можно быть уверенными в том, что суппорт издает неприятный стук. Однако от последних сомнений все-таки нужно избавиться. Для этого рекомендуется снять переднее колесо автомобиля и раскачать суппорт поперек положения. Люфт должен быть меньше 1—1,5 миллиметров. В противном случае сомнения будут подтверждены.
Эксперты отмечают, что задний суппорт Шевроле Круз целесообразно ремонтировать только после того, как удалось окончательно убедиться в причинах нарушения работы технического оснащения автомобиля.

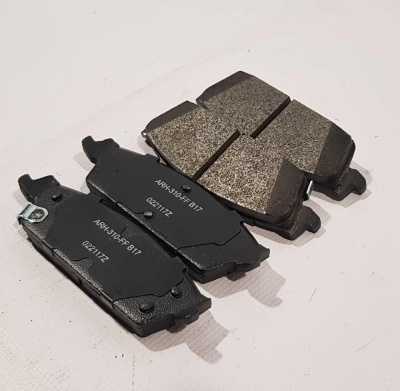

Какие задние колодки выбрать для замены на Cruze
В разных комплектациях Chevrolet Cruze комплектуется разными тормозными дисками размера R15 и R16. Оригинальные артикулы для этих двух типов разные, однако по своему размеру задние колодки ни чем не отличаются друг от друга, в отличии от передних.
- Для Круза с R15 артикулы задних колодок: 13300867 и 13411380
- Для R16 подойдут колодки 13319294 или 13411383
Еще раз повторю, что колодки одинаковые по размерам и подойдут на оба варианта тормозных дисков. Не путать с передними колодками, которые как раз таки отличаются размерами.
Оригинальные колодки стоят не дешево, однако на их замену можно выбрать более дешевые аналоги по приемлемым ценам. Оригинал General Motors 95516192 стоит от 2500 руб. комплект.
Аналоги:
- Ashika 51-0W-W05 от 700 руб
- Brembo P 59 080 от 2300 руб
- Ferodo FDB 4265 от 2200 руб
- Markon 43302162 от 600 руб
- Sangsin Brake SP1363 от 1060 руб
- UBS B1104012 от 900 руб
При покупке колодок аналогов, желательно уточнить по каталогу, подходят ли колодки для вашего автомобиля или нет.
Тормозные колодки..
У меня пробег 40 тыс км, сегодня менял резину на зимнюю и проверил состояние тормозных колодок. Остаточная толщина передних колодок около мм.
Скоро нужна будет замена. Так вот оригинальные колодки которые продаются в коробке GM 13 стоят около 6 тыс руб, внутри будут колодки фирмы Galfer. Так же народ активно покупает колодки фирмы ATE Так вот зачем переплачивать разным упаковщикам если можно купить оригинальный итальянский Galfer B1.
Задние тормозные колодки Шевроле Круз, Орландо, Опель Астра J
Стоимость колодок составляет примерно рублей. Задние тормозные колодки Galfer B1.
Умеренный Вообще желание поменять передние тормозные колодки возникло сразу после покупки автомобиля. Скрипели они сильно, но останавливало то что колодки визуально были в хорошем состоянии, и я решил подождать пока они не закончатся.
Тормозные колодки на Шевроле Круз выпускает завод Дженерал Моторс и они имеют каталожные номера для передних колодок и для задних. На оригинальные тормозные колодки Шевроле Круз цена составляет примерно рублей. Также колодки выпускает еще несколько компаний.
Ниже приводятся данные о компании-производителе, которая выпускает подобные детали, средняя стоимость изделия, а также особенности эксплуатации неоригинальных колодок. Поэтому вы сами сможете определить, какие тормозные колодки лучше на Шевроле Круз. В числе продукции этой корейской компании и передние тормозные колодки на Шевроле Круз цена на которые существенно ниже, чем у оригинальных запчастей.
Для сравнения — стоимость оригинальных колодок порядка рублей за комплект, в то время как колодки SANGSIN обойдутся рублей в зависимости от типа и модели.
Продукция этого производителя отличается высоким качеством и комплекта колодок хватает на тысяч км в зависимости от манеры езды. Но нужно быть внимательными — существует множество подделок этой марки, поэтому можно купить некачественную деталь. Цена на них колеблется от до рублей.
Как следствие — невысокое качество. К достоинствам следует отнести увеличенную тормозную площадь, но вместе с тем тормозная лента имеет гладкую поверхность без рисунка, что снижает тормозные качества.
ATE Хорошие польские колодки, которые обладают улучшенными тормозными свойствами и по своим качествам даже лучше, чем оригиналы. Они не скрипят и не пылят, так как в качестве покрытия применяются материалы на основе стекловолокна.
Но и цена на такие колодки выше — купить задние тормозные колодки на Шевроле Круз от этого производителя вы сможете примерно за рублей.
Цена за обычные колодки составляет рублей, за модель Премиум — рублей. Поддомкрачиваем заднее колесо, предварительно сорвав гайки, и устанавливаем подставку для страховки. Снимаем крышку с бачка тормозной жидкости.
Аналоги тормозных колодок для Шевроле Круз – из чего выбрать?
Отсоединяем крышку бачка с тормозной жидкостью. Если на суппорте установлен антивибрационный балансир, снимаем его, откручивая ключом на 13, а ключом на 18 при этом удерживаем направляющий палец. С помощью ключа на 13 снимаем антивибрационный груз.
Этим же ключом на 18 удерживаем верхний палец и откручиваем болт фиксации суппорта.
Откручиваем болт удерживающий суппорт. Ослабляем узел крепления тормозного шланга, вынимаем шланг из вилки, чтобы можно было отвести суппорт подальше, не снимая шланг.
Снимаем суппорт и подвешиваем его на амортизаторную стойку. Отводим суппорт в сторону от направляющих.
Прижимаем удерживающую пластину отвёрткой с плоским жалом и снимаем наружную колодку. Вытаскиваем из направляющих тормозные колодки. Таким же образом извлекаем внутреннюю колодку. Вынимаем обе прижимных пластины. Тщательно очищаем направляющие от грязи, при этом помним о том, что ни бензином, ни соляркой чистить тормозной механизм нельзя. Устанавливаем прижимные пластины на место. На внутренней колодке должен быть акустический индикатор износа, он должен быть направлен вверх.
Перед установкой суппорта максимально утапливаем поршень рабочего цилиндра.
Нюансы профессионального ремонта переднего и заднего суппорта
Проведение ремонта переднего и заднего суппорта отличается, поэтому желательно принимать во внимание основные нюансы предстоящих мероприятий. От этого во многом зависит, насколько успешными будут ремонтные мероприятия и удастся ли улучшить технические характеристики автомобиля

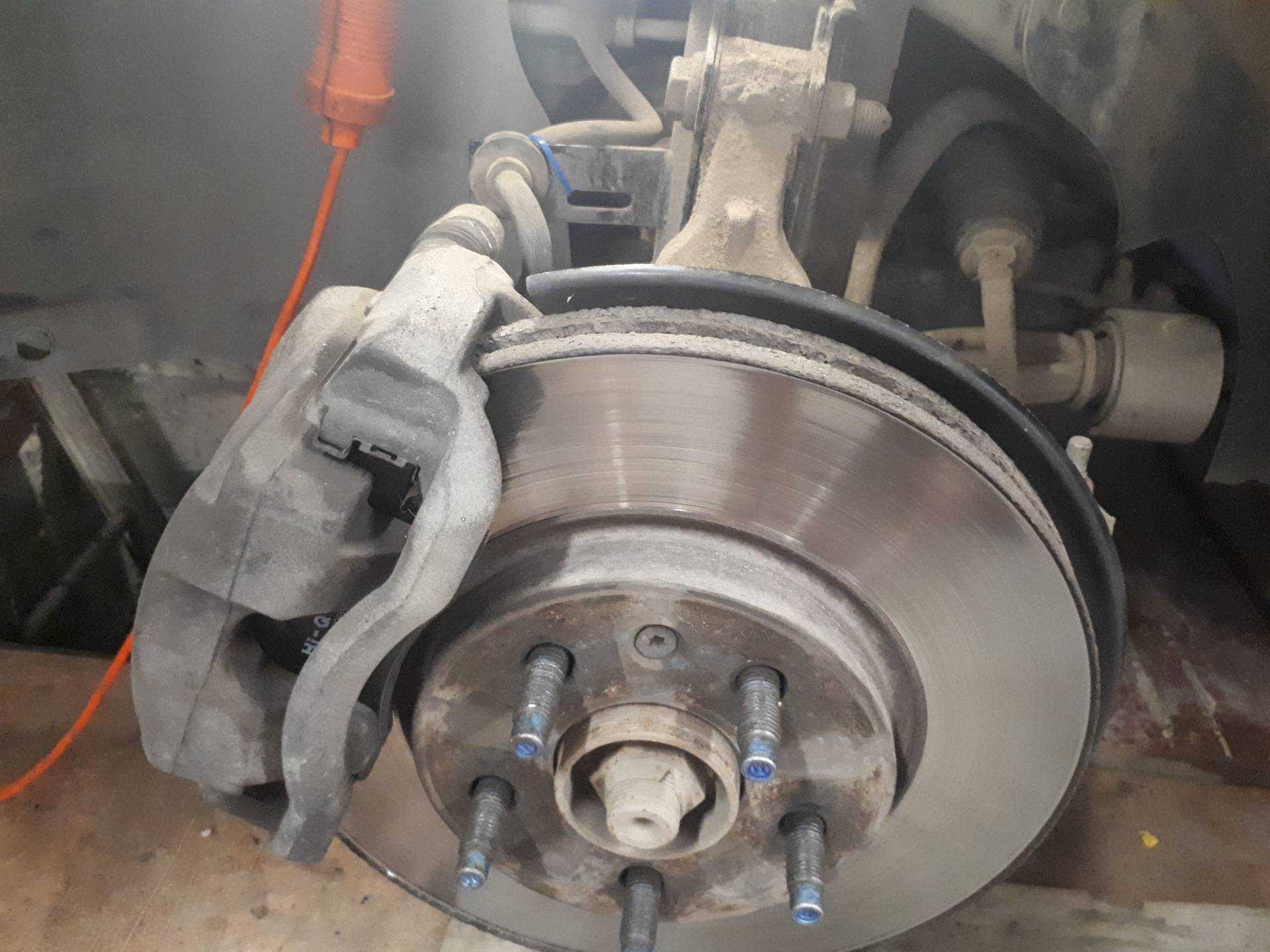

Особенности ремонта переднего суппорта
Нужно отметить, что для качественного функционирования Шевроле Круз, потребуется регулярно менять используемую техническую жидкость (желательно проводить замену, по крайней мере, раз в 2 года). Правильное техническое обслуживание гарантирует сохранение работоспособности переднего суппорта и надежность технической системы.
Ремонтные мероприятия желательно проводить только у профессионалов. Предстоящие ремонтные мероприятия предполагают обязательный учет многочисленных нюансов, последовательное выполнение поставленных задач, использование высококачественных комплектующих. Только при правильном проведении ремонта можно рассчитывать на то, что передний суппорт Шевроле Круз все-таки будет работать правильно.
Особенности ремонта заднего суппорта
В этом случае также рекомендуется профессиональный ремонт, так как предварительно проводится диагностика для точного определения причины неисправности. Нужно понимать, что одни и те же признаки могут свидетельствовать о проблемах с передним и задним суппортом. Только специалисты могут понять, в чем на самом деле кроется причина.
Для того чтобы успешно отремонтировать суппорт тормозной задний Шевроле Круз, рекомендуется соблюдать всю последовательность запланированных мероприятий и действовать в соответствии с регламентом производителя. Рекомендуется использовать специальные инструменты, фирменные комплектующие для успешного ремонта заднего суппорта.
Специалисты отмечают, что ремонтные мероприятия могут оказаться крайне затруднительными, если запчасти являются сильно изношенными или деформированными. В этом случае вместо ремонта становится возможной только проведение замены суппорта, так как в противном случае, после проведенных ремонтных мероприятий система торможения, спустя несколько сотен километров вновь начнет давать серьезные сбои.
Замена задних тормозных колодок Шевроле Круз инструкция с фото

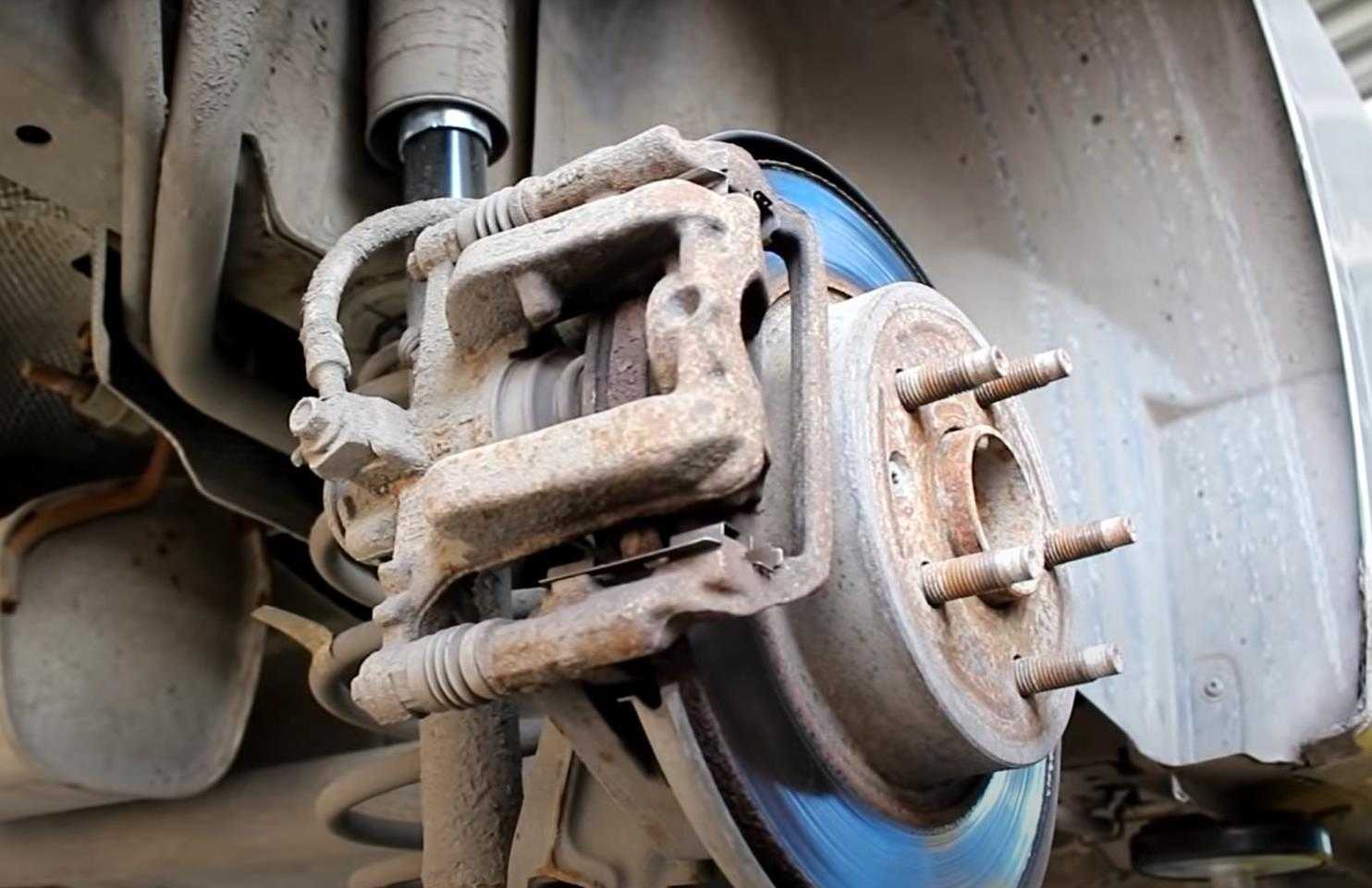

Замена задних тормозных колодок Шевроле Круз несложная операция. Как и спереди, сзади на Chevrolet Cruze стоит дисковый механизм тормозов с плавающей скобой. Но при всей схожести конструкции здесь необходимо учесть наличие дополнительного тросика ручника и тормозной поршень, который не так просто утопить в цилиндр суппорта. Но обо всем подробнее в нашей статье.
Снимаем заднее колесо и устанавливаем Шевроле Круз на прочную подставку. Ключом «на 13» вращаем против часовой стрелки за шестигранник антивибрационный груз тормозного механизма, удерживая нижний направляющий палец суппорта ключом «на 18».
Снимаем антивибрационный груз. Накидным ключом «на 10» отворачиваем болт крепления суппорта к верхнему направляющему пальцу, удерживая палец за шестигранник ключом «на 18».

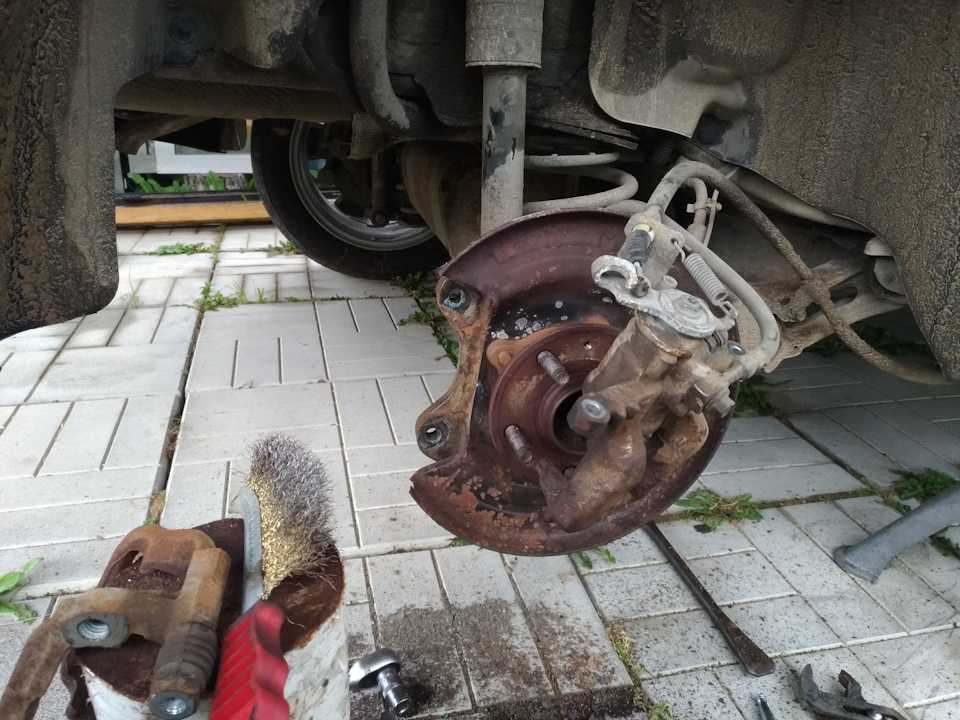

Отводим суппорт от направляющей колодок, не отсоединяя от него шланг тормозного механизма и трос стояночного тормоза. Располагаем суппорт на проставке для крепления направляющей колодок.

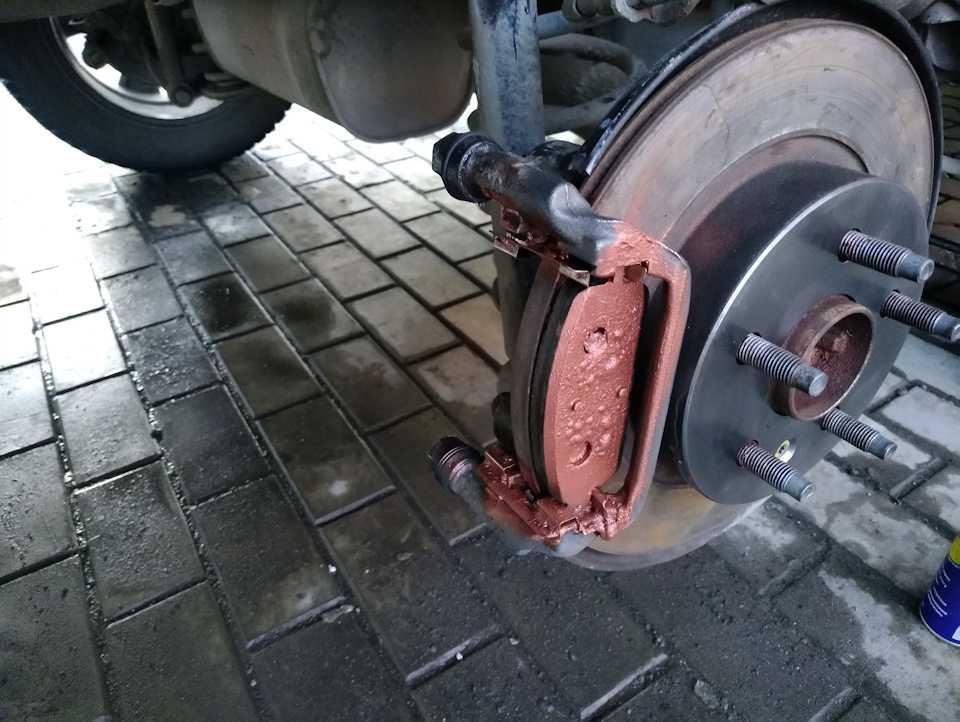

Лезвием отвертки «утапливаем» на нижней прижимной пластине колодок фиксатор. Вынимаем наружную тормозную колодку из направляющей колодок. Аналогично вынимаем из направляющей колодок внутреннюю тормозную колодку.
Перед установкой новых колодок вынимаем из направляющей колодок верхнюю и нижнюю прижимную пластины. Очищаем от грязи и коррозии детали тормозного механизма, особенно прижимные пластины тормозных колодок и их посадочные места в направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. Вставив в направляющую колодок прижимные пластины, устанавливаем новые тормозные колодки. При установке внутренней колодки ее необходимо ориентировать так, чтобы акустический индикатор износа располагался в верхней части колодки. Перед монтажом суппорта Шевроле Круз необходимо максимально переместить поршень внутрь цилиндра.
Для этого вставляем пассатижи c узкими губками в гнезда поршня и поворачиваем его по часовой стрелке, одновременно надавливая на поршень. Наша задача вкрутить поршень в цилиндр максимально глубоко, что бы не возникла проблема с установкой новых колодок Chevrolet Cruze, которые гораздо толще изношенных.
Осматриваем пыльник поршня, при повреждении пыльника — заменяем его. Перед установкой суппорта необходимо также проверить состояние направляющих пальцев и их защитных чехлов. Вынимаем из отверстия направляющей колодок верхний направляющий палец суппорта.
Снимаем с пальца резиновый гофрированный чехол. Аналогично вынимаем из отверстия направляющей колодок нижний направляющий палец (с пластмассовой противоскрипной втулкой на стержне пальца) и снимаем с него резиновый гофрированный чехол.
Осматриваем резиновые чехлы направляющих пальцев и при повреждении чехлов — трещины, разрывы, потеря эластичности резины — заменяем новыми. Установив новые защитные чехлы пальцев, наносим на стержни пальцев слой пластичной термостойкой смазки. Вставляем пальцы в отверстия направляющей колодок и устанавливаем суппорт. Болт крепления суппорта и антивибрационный груз затягиваем моментом 28 Нм.
Аналогично заменяем тормозные колодки тормозного механизма правого заднего колеса. После замены колодок несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доводим его до нормы. Естественно меняем сразу весь комплект колодок 4 штуки. А после сборки механизма обязательно проверяем работу ручного тормоза.
