Втулки педалей велосипеда: разборка, смазка и ремонт

Ликбез по педалям

Подшипники: в педалях Shimano SPD до сих пор используются разборные радиально-упорные подшипники качения без сепаратора. Это доставляет некоторые трудности во время их обслуживания, но при достаточной внимательности данный процесс займет не больше времени, чем при работе с педалями, где применяются втулки или катриджи.

Каркас: каркас педалей обычно изготавливается из сплава, но некоторые модели педалей Shimano имеют пластмассовые каркасы. Особо не беспокойтесь о косметических повреждениях, которым они подвержены: опыт показывает, что педали почти невозможно сломать под действием ударов.

Пружины: именно спиралевидным стальным пружинам педали Shimano SPD обязаны своей особенностью: громкий щелчок, который при вставке шипа свидетельствует об открытии защелки, раздается до того, как она захлопнется

При производстве осей педалей Shimano больше уделяет внимание прочности, надежности и улучшению эксплуатационных характеристик, достигаемых применением стальных подшипников, нежели использованию легких металлов, таких как титан. Все педали Shimano SPD прикручиваются к шатунам и откручиваются от них при помощи шестигранных ключей на 6 и 8

Регулировочные болты: не всем нравится или требуется степень жесткости пружин на педалях, установленная по умолчанию. Если колени изношенные или усталые, то предпочтительна меньшая степень жесткости, а продвинутым райдерам или во время езды по пересеченным трассам может понадобиться большая жесткость. Воспользовавшись шестигранным ключом на 3, данные потребности можно с легкостью удовлетворить.

Втулка с резьбой: важная деталь, которая удерживает ось на каркасе педали. В недорогих моделях на конце, противоположном втулке, имеется нейлоновая втулка, под которой спрятана гайка, фиксирующая подшипник.

Как проверить педали перед поездкой?

Перед ездой надо проверять общее состояние велосипеда и, в частности, педалей.

А именно:

1. Крепость зажима. То есть качество затяжки составляющих. Возможно, не лишним будет подтянуть ключом гайки.
2. Отсутствие люфта. Возможно, между соединениями детали образовался зазор, который необходимо обязательно устранить.
3. Состояние самого корпуса. Он должен быть целым, без трещин и сколов.

Проверка производится так: на педаль велосипеда надо стать ногой, после – сделать несколько оборотов. Визуально и на слух определить качество прокрутки на оси. Можно совершать поездку только тогда, когда от велосипеда не слышно лишнего подозрительного звука и не видно биения.

Каждый велосипедист должен помнить: выкрученная или сломанная деталь во время передвижения – большая вероятность получения травмы не только владельца велосипеда, но иногда и окружающих участников движения

Вот почему так важно проверять велосипед перед поездкой

Ремонт и обслуживание велосипеда не такое уж слишком сложное занятие, как может показаться. Но заниматься этим необходимо. Не повредит и профилактика, проверка перед каждым выездом.

Поэтому желательно иметь представление о конструкции велосипеда, его устройстве, чтобы в любую минуту можно было разобрать и собрать хотя бы те части, которые легко поддаются снятию и установке.

Обычно они крепятся с помощью болтов, гаек и прочих небольших деталей. Для этого просто следует ознакомиться с пошаговой инструкцией и иметь при себе набор ключей.

В каких случаях нужен демонтаж?

Вы можете столкнуться с демонтажем либо заменой этой детали, если:

• Произошло механическое повреждение. Если вам необходимо разобрать, смазать, промыть, отрегулировать кареточный механизм — для доступа к ней нужно открепить шатун.
• В соединительный механизм попал песок (вы это поймёте по характерному скрипу). Для устранения этой неполадки нужно разобрать и почистить посадочное место.
• Вы решили заменить неразборный блок звёзд на конструкцию, в которой соединение рычага и звёзд разъёмное. В бюджетных представителях байков встречаются именно неразборные блоки. На практике такие блоки непрактичны и неудобны.

Итак, появилась необходимость демонтажа и первый вопрос который возникает — как снять шатуны с велосипеда? Для этого необходимая определённая сноровка, поэтому рассмотрим для начала способ демонтажа с инструментом.

Смазываем педали без их полной разборки

Если вы обнаружили, что педали стали туго вращаться, а возможности их разобрать в данный момент, нет, то временным решением может стать смазка без полной разборки. Для этого можно применять практически любые жидкие масла. В моем случае я использовал жидкое масло для швейных машинок И-20. Но сразу уточним, что это лишь временное решение, в дальнейшем следует выполнить полную замену смазки.

И так, приступим:

1. Кладем велосипед набок чтобы педаль, которую необходимо будет смазать, «смотрела» своим торцом строго вверх.
2. Снимаем заглушку в торце при помощи отвертки (или других подручных средств).
3. Медленно заливаем жидкое масло для швейных машинок (примерно 2 мл.) внутрь педали (при этом ее можно медленно вращать).
4. Устанавливаем заглушку и, не поднимая велосипед, быстро вращаем педаль секунд 10.
5. Ставим байк на колеса и несколько раз вращаем педаль. Она должна легко и долго крутиться.

На этом процесс смазывания велосипедной педали без полной разборки завершен. Со временем жидкое масло все равно вытечет из ее полостей, и проблема вернется. Поэтому, как появится свободное время, всё-таки следует произвести разборку и замену смазки в подшипниках.

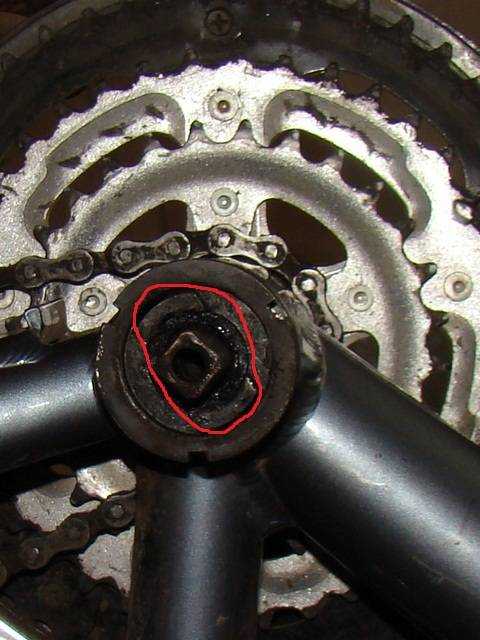

Как разобрать каретку

Первым делом, если ремонт осуществляется не посреди дороги, необходимо как следует вымыть все детали велосипеда, чтобы выполнить обслуживание было удобнее.

Для предотвращения риска получения травмы, требуется надёжно закрепить раму велосипеда.

Перед тем как открутить каретку, необходимо подготовить рабочее пространство: убрать лишние предметы, очистить поверхности и инструменты от пыли и грязи.

Демонтаж каретки поэтапно:

Затягивающие болты освобождают от пластиковых заглушек, слегка поддевая их отвёрткой с плоским наконечником. Они расположены на конечной части вала каретки. Используя ключ, развинчивают эти болты. Гайку, с помощью которой шатун крепится к каретке, откручивают подходящим по размеру гаечным ключом. Если такого нет – подойдёт разводной

Затем шатун отделяют от конструкции с помощью выжимки
Здесь важно действовать осторожно, без применения грубых усилий, которые могут привести к срыву резьбы. С кареточной оси снимают шатун
То место, где он крепился, тщательно протирают чистой ветошью, избавляясь от нанесённой ранее смазки и скопившейся за время использования грязи

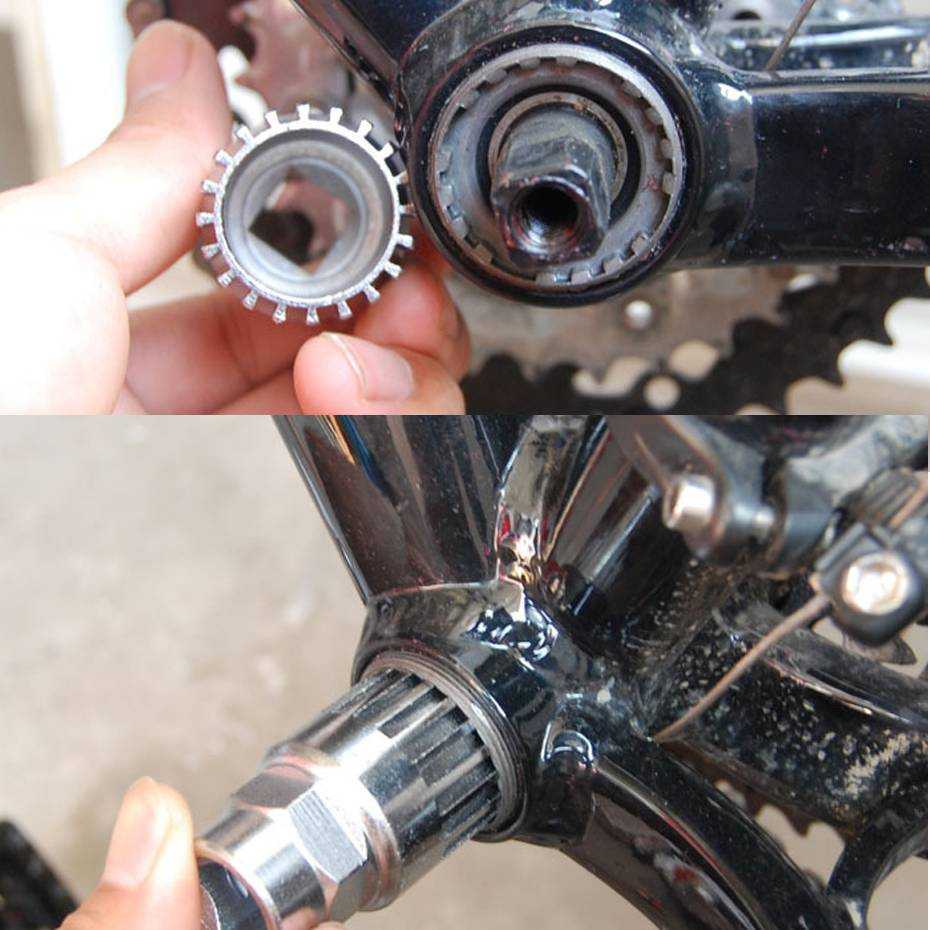

Теперь понадобится съёмник каретки, чтобы извлечь всю конструкцию. Снимается деталь с левой стороны. Когда происходит снятие кареточного механизма, очень важно отслеживать, чтобы не было перекашивания съёмника в ходе откручивания чашек, иначе можно повредить и инструмент, и элементы конструкции. Далее из детали нужно извлечь подшипники – их поддевают плоской отвёрткой. Используя съёмник, извлекают кареточный вал.

Дополнительная информация: если велосипед укомплектован алюминиевой рамой, разборка каретки может вызвать сложности. Чтобы открутить чашки, нужно приложить большое усилие.

Одновременно с этим надо следить, чтобы не возникало чрезмерного нажима, иначе ключ может соскочить и нанести травму человеку или ущерб деталям.

В этом случае целесообразнее и безопаснее воспользоваться ключом с длинной рукояткой.

Особенности конструкции сцепления Chevrolet Cruze

Рис. 6.1. Сцепление: 1 — маховик; 2 — ведомый диск; 3 — кожух сцепления с нажимным диском; А — диафрагменная пружина

Подшипник 8 (рис. 6.2) выключения сцепле­ния конструктивно объединен с рабочим ци­линдром 6 привода выключения сцепления, прикрепленным тремя болтами к картеру 1 сцепления.

Рис. 6.2. Подшипник и рабочий цилиндр гидропривода выключения сцепления: 1 — картер сцепления; 2, 4, 7 — бол­ты крепления рабочего цилиндра гидропривода выключения сцепления; 3 — первичный вал коробки передач; 5 — про­межуточная трубка гидропривода выключения сцепления; 6 — рабочий цилиндр гидропривода выключения сцепления; 8 — подшипник выключения сцепления

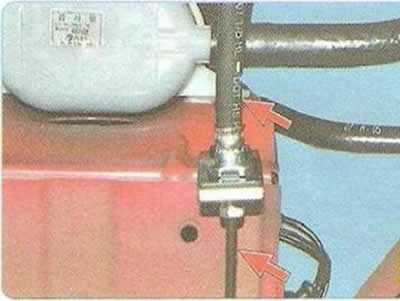

Гидравлический привод выключения сцеп­ления состоит из следующих элементов.

. главного цилиндра, установленного в мо­торном отсеке. . рабочего цилиндра б (см. рис. 6.2), объе­диненного с подшипником выключения сцеп­ления.

. трубопровода, состоящего из трубки и шланга (для наглядности трубопровод пока­зан снизу автомобиля).

. и педали сцепления, кронштейн которой прикреплен гайками к щиту передка кузова. В исходное положение педаль возвращается пружиной А.

Шток В главного цилиндра привода выключения сцепления соединен с педалью А пальцем Б, вставленным в отверстия педали и вилки штока и закрепленным от осевого перемещения пружинным фиксатором. Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (бачок общий для обоих главных цилиндров), В гидроприводе выключения сцепления используется тормозная жидкость, Предусмотрена регулировка привода выключения сцепления в эксплуатации.

Полезные советы: Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя и немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается.

По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.

Пробуксовку сцепления легко можно определить по тахометру. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.

Видео про «Особенности конструкции сцепления» для Chevrolet Cruze

https://youtube.com/watch?v=N66hiseSoDs

• Свежие записи
  • Какими устройствами можно включить аукс на опель астра
  • Какой стартер лучше на ниву шевроле
  • Где находится термостат на шевроле лачетти
  • Какой расход топлива у нивы шевроле
  • Как снять заднее сиденье шевроле круз
  • Опель
  • Шевроле

Распространённые поломки ВУТ ВАЗ 2106 и их признаки

Поскольку усилитель тормозов вакуумного типа имеет простую механическую конструкцию, ломается он довольно редко. Но когда это происходит, с ремонтом лучше не затягивать, так как движение с неисправной тормозной системой небезопасно.

Поломки

Чаще всего «вакуумник» приходит в негодность вследствие:

• нарушения герметичности шланга, соединяющего впускную трубу коллектора и ВУТ;
• пропускания обратного клапана;
• разрыва манжеты диафрагмы;
• неправильной регулировки выступания штока.

Признаки неисправного ВУТ

Симптомами того, что усилитель сломался, могут быть:

• провалы или слишком тугой ход тормозной педали;
• самостоятельное торможение автомобиля;
• шипение со стороны корпуса усилителя;
• снижение оборотов двигателя при торможении.

Провалы или затруднённый ход педали тормоза

Тормозная педаль при заглушённом двигателе и рабочем усилителе должна выжиматься с большим усилием, а после 5–7 нажатий останавливаться в верхнем положении. Это свидетельствует о том, что ВУТ полностью герметичен и все клапана, а также диафрагма находятся в рабочем состоянии. При запуске двигателя и нажатии на педаль она должна смещаться вниз с небольшим усилием. Если же при неработающем силовом агрегате она проваливается, а при работающем не выжимается — усилитель негерметичен, а, следовательно, неисправен.

Самопроизвольное торможение автомобиля

При разгерметизации ВУТ может наблюдаться произвольное торможение машины. Педаль тормоза при этом находится в верхнем положении и выжимается с большим усилием. Подобные симптомы возникают и при неправильно отрегулированном выступании штока. Получается так, что из-за большей длины он постоянно давит на поршень главного тормозного цилиндра, вызывая произвольное торможение.

Шипение

Шипящий «вакуумник» является свидетельством разрыва манжеты диафрагмы или неисправности обратного клапана. В случае образования в резиновой манжете трещины или отслоения её от пластикового основания воздух из атмосферной камеры просачивается в вакуумную. Это и вызывает характерный шипящий звук. Эффективность торможения при этом резко снижается, а педаль проваливается вниз.

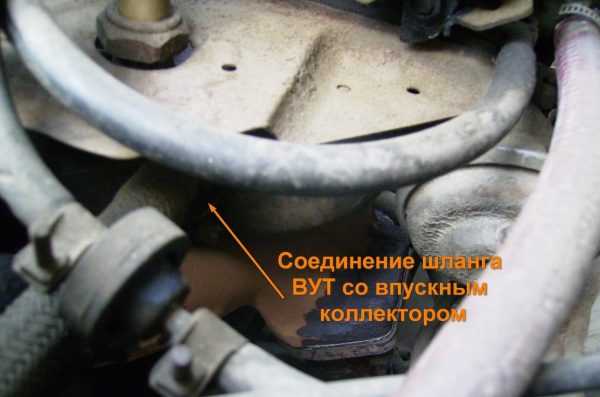

Шипение возникает и при образовании трещин в шланге, соединяющем усилитель с приёмной трубой коллектора, а также при выходе из строя обратного клапана, который функционально призван поддерживать разрежение в вакуумной камере.

Снижение оборотов двигателя

Неисправность вакуумного усилителя, а именно его разгерметизация, влияет не только на эффективность работы тормозной системы, но и на работу силовой установки. Если в системе имеет место подсос воздуха (через шланг, обратный клапан или диафрагму), он будет поступать во впускной коллектор, обедняя топливно-воздушную смесь. В результате этого во время нажатия на педаль тормоза двигатель может резко терять обороты и даже глохнуть.

Разборка вакуумного усилителя 2109

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

• зажимаем «вакуумник» в тисках;
• отверткой на корпусе отгибаем пазы, с помощью которых держатся между собой две половинки;
• когда почти все заклепки будут разогнуты, необходимо придерживать наружную часть корпуса – внутри устройства установлена пружина, и она может выстрелить. Если старая диафрагма вновь будет устанавливаться на место, далеко отвертку внутрь заводить не нужно, можно поранить резиновый уплотнитель;
• снимаем резиновые чехлы с креплений (2 шт.);
• демонтируем пластмассовый кожух вместе диафрагмой и толкателем в сборе;

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

Как снять педали с велосипеда

Педали нужно снимать когда:

• Велосипед нужно упаковать в чехол;
• Педаль скрипит, хрустит и поэтому её необходимо почистить;
• Педали пока не скрипят, но вы проводите регулярное техническое обслуживание (если всё в порядке, то педали достаточно чистить, смазывать и настраивать раз в год-два);
• Вы меняете педаль на новую;
• Есть необходимость настроить новую педаль.

Чтобы сделать это, вам понадобится специальный педальный ключ (его может заменить рожковый ключ на 15 или торцевой на 6 или 8 мм), ветошь и смазка.

Как снять педали с велосипеда

Поставьте велосипед на колёса (использование специального стенда, который держит велосипед на весу, конкретно для этого случая — не лучший вариант, потому что при откручивании педалей приходится прикладывать очень большое усилие, которое может гаситься конструкцией стенда).

Обратите внимание, что резьба у левой и правой педали разные! Это сделано для того, чтобы левая педаль не выкручивалась самопроизвольно, когда вы будете ехать на велосипеде. Таким образом, правую педаль (с той стороны, где находятся звёзды) вы откручиваете как обычно, против часовой стрелки; а вот чтобы ослабить левую педаль, вам нужно крутить ключом по часовой стрелке

Это очень важно запомнить, чтобы не затянуть левую педаль ещё сильнее!

Это очень важно запомнить, чтобы не затянуть левую педаль ещё сильнее!

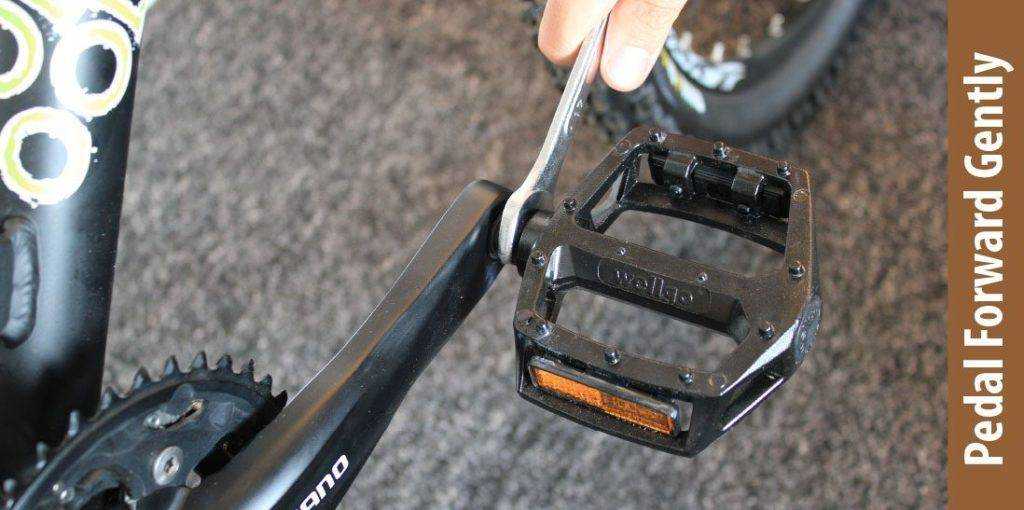

Если вам нужно снять обе педали, то начните с правой. Установите шатун параллельно земле, направив его вперёд. Так вам будет удобнее раскрутить гайку, давя своим весом на ключ; а ещё вы с меньшей вероятностью ударитесь о перья рамы в районе заднего колеса. Будьте осторожны, не повредите пальцы о передние звёзды! После того как ослабите педаль, открутите её совсем, следя при этом за тем, чтобы никуда не укатились шайбы, которые могут там быть.

Чтобы открутить левую педаль, точно так же сориентируйте шатун. Снова напоминаем: здесь откручивать нужно по часовой стрелке!

После того как вы сняли педаль, первым делом, чтобы не забыть, протрите резьбу в шатунах — удалите остатки смазки и грязь.

Как разобрать, отрегулировать и собрать педпль

Теперь приступайте к разборке самой педали. Удерживая ось с того конца, что вкручивался в шатун, ослабьте шестигранником или другим ключом гайку на её другом конце. Если вы не видите со второй стороны оси гайку или паз для шестигранника, посмотрите, возможно, там есть накладка — подденьте её ножом и снимите. Выкрутив все гайки, извлеките ось и все подшипники.

Промойте все детали в бензине или керосине, вытрите насухо. После этого можно приступить к сборке.

Нанесите густую смазку на подшипники и уложите их так, чтобы шарики были направлены внутрь педали. Теперь — надевайте ось, накручивайте конус и контргайку (если были шайбы, то тоже располагайте их там, где они были).

Перед тем как прикрутить педаль к велосипеду, нужно отрегулировать её. Возьмите её за ось и крутаните. Педаль должна вращаться максимально легко, при этом не должно быть люфта — ну разве только самый минимальный. Регулировка осуществляется следующим образом: откручивая или затягивая контргайку, добивайтесь, чтобы педаль вращалась с достаточной лёгкостью. Как только получите устраивающий эффект, можно приворачивать педали к шатунам (нанесите некоторое количество смазки на резьбу).

При этом помните, что затягивать их нужно в сторону, обратную откручиванию: правую, как обычно, по часовой стрелке, а левую — против. Начинайте закручивать педали сперва руками, чтобы насадить их максимально верно, не сорвав резьбу.

Автор статьи Алексей Желудков

Видео меняем педали на велосипеде:

Перейти в каталог велопедалей >>>

Если вы никогда ранее не снимали колёса с велосипеда, то тоже можете опасаться, что не справитесь, особенно с задним колесом (ведь там цепь, куча звёздочек и этот хитрый переклюк!). Но мы сейчас всё расскажем об этой простой операции.

В этой статье ответим не только на вопрос «почему скрипит велосипед», но и расскажем обо всех посторонних звуках, которые могут появляться во время катания: скрип, скрежет, хруст, шорох, свист, треск, стуканье.

Итак, продолжаем цикл статей о разборке отдельных узлов велосипеда. Педали мы с вами уже откручивали, сегодня расскажем о том, как снять шатуны.

Иногда возникает необходимость разобрать велосипед. Как правило, это делается для его транспортировки, хранения или для того, чтобы заменить какие-то его узлы.

Лето уже не за горами, если ты ещё не успел подготовить байк к новому сезону, сейчас самое время!

Случаи, когда может потребовать полностью открутить педали на велосипеде

• Во время осуществления технического осмотра. Бывают такие случаи, когда появляется хруст или другой звук и элементы транспорта необходимо произвести чистку, замену или даже снятие;
• При замене устаревших или старых педалей на современные или новые, а также при смене шатунов;
• При транспортировке колесного транспорта или помещение его в чехол, чтобы уменьшить занимаемое место;
• При подготовки транспортного средства для хранения на время зимы, чтобы уменьшить занимаемое место;
• Чтобы уменьшить случаи угона. Снятие педалей – один из эффективных способов. Но в таком случае, снятие педалей не должно занимать много времени и сил

Открутить педаль на велосипеде очень просто. Достаточно применить одно простое правило: против часовой стрелки нужно откручивать только педаль на правой стороне, а вот педаль на левой стороне только по часовой. Чтобы установить педали на велосипед нужно действовать аналогично.

Как установить педаль на велосипед

Если со снятием педали у велосипедистов практически никогда не возникает проблем, то установка педалей на велосипед часто возникает затруднения. Пошаговая инструкция установки педали:

1. Обязательная проверка смазывающего средства на резьбе. Если смазки не оказалось, то рекомендовано ее нанести. Так можно защитить педаль от коррозии и от прилипания резьбы к шатуну, также будет проще снять педаль. Возможно применение различных смазкок, например, литол, солидол и другие смазывающие средства, устойчивые к воде.
2. Рекомендовано закручивать педаль только ручным способом, в перпендикулярную сторону к оси шатуна. За счет этого снижается возможность повреждения шатуна.
3. При установке педали все шаги похожи на действия при откручивании, но закручивать их необходимо наоборот, т.е. в другую сторону.
4. Если в оси предусмотрен шлиц под ключ с шестью гранями, то педаль можно закрутить с использованием шестигранника. Но такой ключ не способен дать сильный упор, поэтому надолго и накрепко закрутить педаль не получится. Именно поэтому следует сначала использовать ключ с шестью гранями, но потом сильнее закрутить педаль при помощи рожкового ключа
5. Вкручивать ось в шатун необходимо аккуратно, но в то же время сильно. Сорвать или повредить резьбу практически невозможно, но сильно закрученную резьбу будет потом очень сложно раскрутить.
6. После установки педали необходимо убрать лишние следы смазки, которая осталась вокруг шатуна. В противном случае на шатуне будет собираться разная пыль и грязь

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапана;
• металлического корпуса;
• диафрагмы;
• поршня;
• штока;
• мощной возвратной пружины;
• толкателя, который соединяется с тормозной педалью;
• защитного чехла;
• фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

• неисправен обратный клапан «вакуума»;
• идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
• нет компрессии в том цилиндре ДВС, откуда берется разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

Как проверить вакуумный усилитель

В случае проявления перечисленных выше симптомов, «вакуумник» необходимо проверить. Определить работоспособность устройства можно без снятия его с автомобиля. Для диагностики нам понадобится резиновая груша от ареометра и отвёртка (шлицевая или крестовая в зависимости от типа хомутов).

Проверочные работы выполняем в таком порядке:

1. Включаем стояночный тормоз.
2. Садимся в салон и 5–6 раз нажимаем на тормозную педаль, не запуская двигателя. На последнем нажатии оставляем педаль на средине её хода.
3. Убираем ногу с педали, запускаем силовую установку. При рабочем «вакуумнике» педаль сместится на небольшое расстояние вниз.
4. Если этого не случилось, глушим двигатель, переходим к моторному отсеку. Находим там корпус усилителя, осматриваем фланец обратного клапана и конец соединительного шланга. Если на них есть видимые разрывы или трещины, готовимся к замене повреждённых деталей.

Какой инструмент понадобится

Качественный велобайк подразумевает надежное крепление всех деталей и узлов. Для демонтажа любых компонентов требуется наличие специального инструмента и приложения определенных усилий. Чтобы без повреждений снять оба шатуна с каретки, необходимо воспользоваться универсальным съемником. Накрученная на большой винт головка позволяет без особых усилий произвести демонтаж болта, даже если велосипед периодически эксплуатировался в неблагоприятных погодных условиях, а песок и грязь забились в места непосредственного соединения шатуна и вала. Если велосипед не чистился и не смазывался очень долго, снять рычаг, скорее всего, будет проблематично. В таких ситуациях опытные велосипедисты предлагают использовать для облегчения процесса разборки специальную жидкость WD-40, которая способна справиться даже с самой застарелой коррозией и помочь снять любые модификации кривошипов. Игнорирование этого совета может привести к тому, что резьба окажется сорванной, а сам двухколесный конь поврежден.

Как снять и разобрать педали велосипеда

Снять педали с велика, например, для их замены или же ремонта (обслуживания) не сложная задача, если знаешь, как правильно это сделать. Главная хитрость здесь заключается в том, что левая и правая педали откручиваются по-разному.

Правая откручивается классически – против часовой стрелки, а левая, наоборот – по часовой (имеет левую резьбу). Это сделано для того, чтобы педали самопроизвольно не открутились от шатунов во время езды.

Снять велопедали можно при помощи разводного ключа, рожкового на 15, так называемого ключа-попугайчика или же специализированного, для демонтажа педалей велосипеда. Следует учесть, что зазор между педалей и шатуном составляет 12 мм, поэтому необходимо выбирать инструмент, который влезет между этими деталями. Для дальнейшей полной разборки нам так же необходим набор торцевых ключей.

После того, как мы открутили педаль от шатуна, можно приступать к ее разборке. Для этого выполним следующие шаги:

1. Снимаем заглушку в торце педали. Для этого поддеваем ее отверткой или другим тонким, острым предметом.
2. При помощи торцевого ключа откручиваем фиксирующую контргайку и снимаем шайбу.
3. Аккуратно выкручиваем конус подшипника. Следим за тем, чтобы во время данной процедуры у вас не выпали и не потерялись шарики. После того как вы его снимете с оси, старайтесь не переворачивать педаль. Плюс ко всему придерживайте саму ось, она может выпасть из корпуса.
4. Извлекаем шарики первого подшипника и откладываем в сторону. Желательно их сразу же пересчитать (в моем случае их 13 штук), чтобы во время сборки можно было проверить все ли на месте.
5. Не спеша достаем ось из корпуса. Делать это нужно над столом, так как в этот момент могут высыпаться и потеряться оставшиеся шарики второго подшипника.
6. Извлекаем и пересчитываем шарики второго подшипника (количество должно совпадать с первым). Следует сложить их в другое место, чтобы они не попутались с теми, которые мы извлекли до этого. Нельзя их смешивать и устанавливать шарики второго подшипника на первый (и наоборот). Это обусловлено тем, что детали (конуса, чашки и шарики) уже притерлись между собой во время эксплуатации.
7. Очищаем от старой смазки все поверхности педали: чашки, шарики, конус, ось и т.д. Это можно сделать при помощи ветоши, а при сильном загрязнении рекомендуется применять WD-40 (после ее использования все поверхности протереть тряпкой).
8. Осматриваем все детали на предмет неисправности. Например, при сильной затяжке и отсутствия смазки может «выесть» канавку на конусах подшипников. На этом этап разборки завершен. Далее мы поговорим, чем можно смазывать велосипедную педаль, а потом рассмотрим процесс сборки и установки.

Как смазать педали на велосипеде

После проделанных манипуляций все детали необходимо тщательно протереть чистой тряпкой. Чтоб облегчить задачу можно поместить все узлы педали в керосин, затем протереть. Это позволит максимально очистить от старой смазки, песка и прочего. Обязательно проверьте состояние шариков, чтоб все были одинаковой формы и размера.

Затем смазать все части густой консистентной смазкой, рекомендуется смазывать водостойкой смазкой и затем собрать педаль в обратном порядке. Не забудьте перед установкой педали резьбу оси протереть на чисто и смазать смазкой, что позволит плавно поставить педаль на место. Причем в следующий раз педали будут откручиваться легко.

Снимаем педаль с велосипеда: пошаговая инструкция

Для того, чтобы быстро и без лишних усилий произвести техническое обслуживание велосипеда и заменить детали, нужно знать пошаговую инструкцию работы.

Алгоритм снятия педали:

1. Ось крепления имеет несколько граней. Эта закономерность позволяет очень быстро демонтировать изделие;
2. В торце педали находится специальная заглушка. Велосипедист, с помощью отвёртки должен снять её;
3. Ось придерживается ключом и одновременно снимает контргайка;
4. Стопорная шайба снимается;
5. Откручивается конус;
6. Вынимаются подшипники;

1. С оси снимается корпус педали.

После этого осуществляются все необходимые процедуры: чистка педали и оси крепления, монтаж нового элемента, смазывание всех частей педали.

Съемник трещотки

При вращении педалей предается довольно большой момент через цепь к оси колеса, в частности, при езде под горку. Точно с такой же силой затягивается внутренняя часть трещоточного механизма по резьбе к втулке заднего колеса.

Всегда, чтобы открутить давно установленный «орех», требуется приличное усилие, которое возможно передать только с помощью подготовленных инструментов. Такими инструментами являются съемник, похожий на втулку со шлицами, и большой гаечный ключ.

Велосипедные съемники: для трещотки — слева и два разной конструкции, но взаимозаменяемые, для кассеты — справа

Съемник трещотки нельзя заменить похожим, но предназначенным для кассеты приспособлением. Их нельзя путать, так как они имеют абсолютно не совместимые шлицы.

В каких случаях может понадобиться снимать педали?

Снятие педалей необходимо в нескольких случаях:

1. Для того чтобы поменять на новые либо замены шатунов.
2. При транспортировке байка данные детали снимают для уменьшения объема.
3. Во время ТО. Возникает необходимость чистки, смазки. Бывает, появляется скрип или другие подозрительные звуки во время езды, требующие проверки, а педали – обслуживания.
4. Для уменьшения пространства при длительном хранении, в том числе – зимнем.
5. Чтобы велосипед невозможно было угнать. Довольно действенный способ. Но в таком варианте педали должны сниматься быстро. Поэтому возникает нужда носить инструменты, а также пакет для хранения постоянно с собой.
