Пгу камаз 5320: устройсво, неисправности, схема

Принцип работы реле для компрессоров

С учетом величины давления в пневматической системе, реле размыкает или замыкает цепь напряжения, запуская, таким образом, компрессор при недостаточном давлении, и отключая при достижении заданного значения. Это обычный принцип работы, который основан на установке в схеме нормально замкнутого контура для управления электродвигателем.

Также бывают модели с обратным принципом работы, то есть, при достижении минимального показателя давления в схеме, реле будет отключать электрический двигатель, при максимальном – включать. Эта система собирается с нормально разомкнутым электрическим контуром.

Рабочей системой являются пружины с разным уровнем жесткости, реагирующими на изменение в системе воздушного давления. Во время работы сравниваются силы, которые появляются в результате силы упругой деформации пружин и давления сжатого установкой воздуха. Во время изменения давления включается пружинный механизм, и реле подключает или выключает электрическую цепь.

Комплектующие реле

Реле воздушного давления может быть дополнительно оборудовано:

• Клапаном разгрузки, который располагается между обратным клапаном на компрессоре и камерой сжатия установки. Если двигатель останавливается, то срабатывает разгрузочный клапан и выводит лишнее давление из поршневого блока. При дальнейшем разгоне или запуске электродвигателя клапан закрывается создаваемым давлением, существенно облегчая этим запуск установки из отключенного положения. Также бывает клапан разгрузки с отложенным включением. Он помогает дополнительно двигателю во время запуска, оставаясь в открытом состоянии до достижения заданного параметра (примерно 2 атмосферы) в системе. Этого времени хватает, чтобы электродвигатель набрал максимальный крутящий момент и обороты.
• Механическим переключателем. Необходим для включения и отключения функции автоматической работы системы. Переключатель, как правило, имеет два положения: «ВКЛ» и «ОТКЛ». В режиме «ВКЛ» компрессор автоматически подсоединяется к сети и выключается в соответствии с указанными параметрами минимального и максимального воздушного давления в системе. В положении «ОТКЛ» не подается питание на электрический привод.
• Тепловым реле для защиты электрического двигателя. Оно ограничивает такой показатель, как сила подающегося тока, чтобы не допустить выгорание обмоток мотора. Необходимое значение силы тока можно установить при помощи специального регулятора. При превышении данного показателя двигатель будет срезу же отключен от сети.
• Предохранительным клапаном. Это устройство защитит систему при неправильной работе реле. Когда давление увеличится выше допустимого показателя, а реле не включится, то срабатывает предохранительный клапан, он сбросит давление. Это даст возможность избежать нежелательных последствий и серьезных аварий в случае поломки схемы управления.

Cited By (6)

* Cited by examiner, † Cited by third party

Publication number	Priority date	Publication date	Assignee	Title
RU2630631C2 (ru) *	2012-06-28	2017-09-11	Фривэлв Аб	Способ и узел датчика положения для определения взаимного положения между первым объектом и вторым объектом
RU2664601C2 (ru) *	2013-10-16	2018-08-21	Фривэлв Аб	Двигатель внутреннего сгорания и газораспределительная система для пневматического управления приводом клапана
RU2677020C2 (ru) *	2013-10-16	2019-01-15	Фривэлв Аб	Двигатель внутреннего сгорания
US10648357B2 (en)	2015-10-02	2020-05-12	Elliott Company	Pneumatic trip valve partial stroking arrangement
RU2722289C2 (ru) *	2015-10-02	2020-05-28	Эллиотт Компани	Пневматическая система аварийного отключения для турбины, приводной узел для пневматической системы аварийного отключения и способ проверки отсечного клапана пневматической системы аварийного отключения
RU2625415C2 (ru) *	2015-11-11	2017-07-13	Закрытое акционерное общество «Научно-производственное объединение «Аркон»	Механизм газораспределения поршневого двигателя внутреннего сгорания

Электрогидроусилитель

Электрогидроусилитель лишен большинства недостатков «чистой» гидравлики. Такие устройства устанавливаются, например, на «Ford Focus» второго поколения. По конструкции электрогидравлический усилитель аналогичен гидравлическому, но только давление в нем создает насос, приводимый не двигателем машины, а собственным электромотором. Его работой руководит электроника. Иногда водитель даже сам может выбрать режим работы. Например, «городской» (руль работает легче) или «движение по трассе» (руль становится «тяжелее», что повышает точность управления на высоких скоростях). Производительность электрогидроусилителя не зависит от оборотов мотора, его мощность теряется только на привод генератора, но масса системы в целом и ее сложность остаются на прежнем уровне. Таким образом, электрогидроусилитель – переходный вариант от гидравлики к электроусилителю.

Прокачка сцепления

Многие владельцы МАЗов хорошо знают о проблемах, которые могут возникнуть в процессе эксплуатации автомобиля. Среди таких проблем довольно распространенной является попадание воздуха внутрь гидравлического элемента узла сцепления.

Среди причин, приводящих к такой неприятности, выделяют:

• повреждение труб;
• слабую затяжку определенных частей.

Существует последовательность действий, с помощью которой удается прокачать сцепление МАЗа и восстановить или даже улучшить работоспособность целого узла.

Материалы и инструменты

Перед тем, как приступать к работе, следует подготовить необходимые инструменты и материалы. К основному оборудованию, которое может потребоваться во время ремонта, можно отнести:

1. Тормозную жидкость. Рекомендуется быть максимально аккуратными с использованием этой жидкости, так как ее состав ядовит.
2. Набор инструментов, который есть у каждого водителя.
3. Емкость, в которой потребуется вылить тормозную жидкость.
4. Шланг. Диаметр шланга должен совпадать с диаметром сливного отверстия.

Также потребуется найти помощника, так как в одиночку справиться с задачей будет практически невозможно. К тому же прокачивать сцепление вдвоем или даже втроем будет намного удобнее. Если найти помощника не удалось, то рекомендуется подыскать подходящее устройство, с помощью которого удастся зафиксировать педаль сцепления. Таким устройством может стать рейка или, например, палка из дерева или металла.

Неисправности ПГУ КамАЗ

Осмотр и проверка работоспособности ГПУ проводятся совместно с механизмом сцепления. Регламент проведения манипуляций расписан в документации к каждому автомобилю. Усилитель проверяют на утечки масла, воздуха, контролируют усилия затяжек креплений. Регулируют ход ножного рычага посредством положения сферической гайки, проверяют уровень жидкости в гидравлическом бачке. В случае серьёзных поломок, меняют или делают ремонт ПГУ КамАЗ.

Замена сопровождается манипуляциями:

• Открыть перепускной клапан для выхода воздушных масс;
• Снять пружинный механизм, прижимающий рычаг вала вилки деактивации сцепления;
• Удалить смазку из гидравлического контура;
• Отсоединить патрубки пневматики и гидравлики;
• Снять ПГУ.

Демонтированный ПГУ КамАЗ:

После демонтажа проверяют техническое состояние деталей и узлов ПГУ

Внимание уделяют уплотнениям и зеркалу цилиндра – поверхность без следов механического воздействия. Кроме того, проводится замер внутреннего поперечника на соответствие установленным допускам и посадкам

Отремонтированный или вновь приобретённый усилитель монтируют на место, выполняя действия в обратном порядке. После монтажа проверяют герметичность гидравлики и пневматики. Для этого заполняют контур жидкостью в необходимом объёме.

Как правило, усилитель работает без проблем от пяти до десяти лет. В случае поломок, целесообразней заменить изделие новым. ПГУ ремонтируют при лёгких или несерьёзных дефектах. Причины отказа ПГУ КамАЗ, возможные неисправности и их устранение выполняются на оборудовании, работниками сервиса.

Часто наблюдаемые поломки:

• Под воздействием масла разбухли резиновые уплотнители, как следствие, заклинило поршень ПГУ;
• Клапан выпуска не пропускает, либо пропускает в недостаточном объёме воздушные массы;
• Наличие в контуре гидравлики пузырьков воздуха, как следствие, провалы в работе ножного рычага.

Info

Publication number

RU2439339C2

RU2439339C2
RU2009137410A
RU2009137410A
RU2439339C2
RU 2439339 C2
RU2439339 C2
RU 2439339C2
RU 2009137410 A
RU2009137410 A
RU 2009137410A
RU 2009137410 A
RU2009137410 A
RU 2009137410A
RU 2439339 C2
RU2439339 C2
RU 2439339C2

Authority
RU
Russia

Prior art keywords
actuator
pneumatic
force
cylinder
valve

Prior art date
2007-04-16

Application number
RU2009137410A
Other languages

English (en)

Other versions

RU2009137410A
(ru

Inventor
Чжэн ЛОУ (US)
Чжэн ЛОУ
Original Assignee
СКАДЕРИ ГРУП, ЭлЭлСи
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
2007-04-16
Filing date
2007-10-04
Publication date
2012-01-10

2007-10-04Application filed by СКАДЕРИ ГРУП, ЭлЭлСи
filed
Critical

СКАДЕРИ ГРУП, ЭлЭлСи

2011-05-27Publication of RU2009137410A
publication
Critical

patent/RU2009137410A/ru

2012-01-10Application granted
granted
Critical

2012-01-10Publication of RU2439339C2
publication
Critical

patent/RU2439339C2/ru

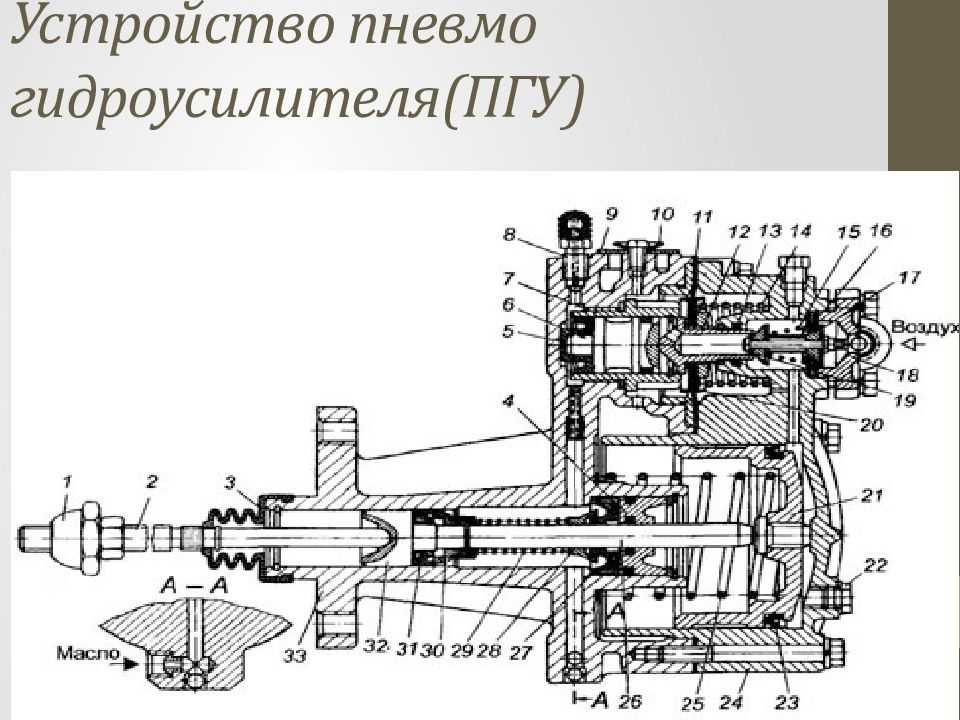

Устройство и особенности ПГУ КамАЗ

Большинство машин КамАЗ, как старого, так и последнего выпуска используют в конструкции трансмиссии усилитель, основанный на принципах пневматики и гидравлики. Узел устанавливается на машинах КамАЗ: 4310, 55111, 65115 и др. Применение обусловлено усилием, развиваемым пружинами для функционирования сцепления с таким большим весом

Среднестатистический человек не в состоянии в течение рабочего дня эксплуатировать автомобиль КамАЗ без усилителя, не потеряв бдительность и внимание. Работа ПГУ КамАЗ облегчает выполнение поставленной задачи, изделие встраивается в механизм сцепления, за счёт чего утомляемость и работоспособность водителя остаётся на требуемом уровне

Особенность некоторых автомобилей КамАЗ, одновременное использование ПГУ с делителем коробки передач. Как правило, усилитель – составная часть коробки, располагающаяся между коробкой и делителем. Переключение скоростей сопровождается отключением делителя, за это отвечает пневматика машины. Процесс возможен благодаря клапану, который приводится в действие штоком ПГУ. Это означает, что срабатывание и отключение делителя происходит синхронно, посредством наложения и снятия напора с ножного рычага сцепления.

ПГУ КамАЗ:

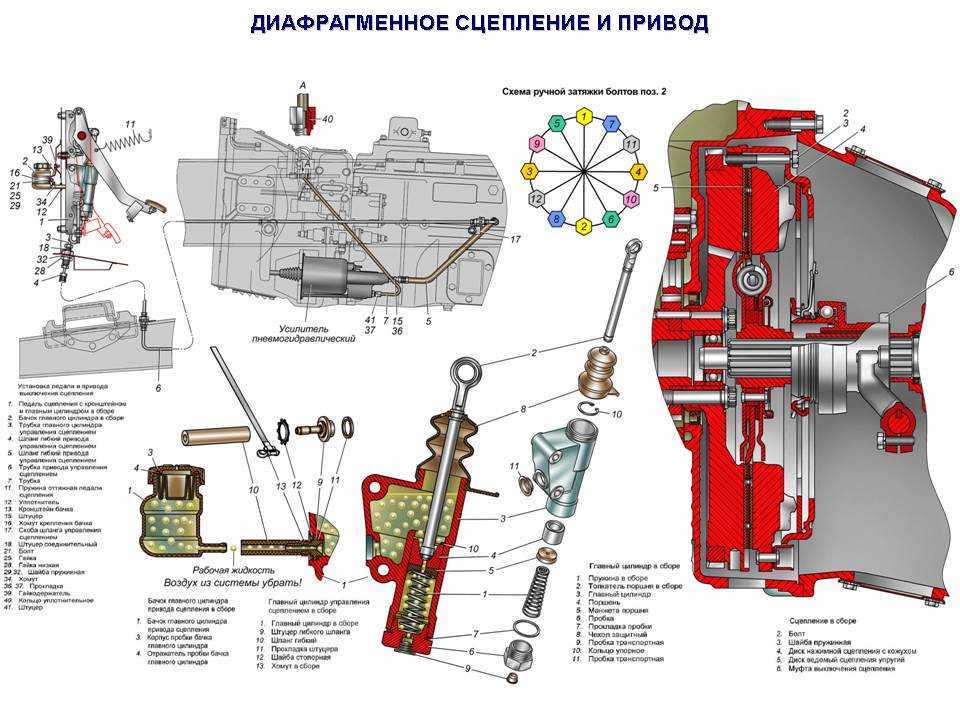

Осмотр и техобслуживание сцепления

Прежде всего, стоит рассмотреть, из чего состоит привод сцепления. Конструкция данного элемента включает следующие детали:

• педаль;
• пружину;
• основной и рабочий цилиндры.

Последний при этом оборудован пневматическим усилителем. Дополнительно конструкцией предусмотрены различные трубы и шланги. Они используются для транспортировки рабочей жидкости. Жидкость при этом поступает от главного цилиндра. Через специальный шланг осуществляется ее передача в пневматический усилитель и компенсационный бак.

Любые действия по настройке или прокачке ПГУ МАЗ требуют проведения полного осмотра системы привода автомобиля. Чтобы это сделать, потребуется:

Проверить герметичность элемента. Выполняется это посредством нажатия на педаль около двух-трех раз. Обнаружить утечку воздуха можно на слух. Если утечка слабая, и никаких посторонних звуков не слышно, то проверяется она визуально с помощью мыльного или другого раствора. При обнаружении поломки выполняется подтяжка или полная замена вышедших из строя элементов.
Проверить состояние жидкости и ее уровень внутри бачка компенсатора. Оптимальный объем жидкости должен находиться на 15-20 мм ниже кромки горловины емкости. Если уровень снижен, то необходимо долить ее до нужного объема

При этом важно использовать жидкости одной марки, иначе могут возникнуть проблемы при эксплуатации.
Проверить работоспособность оттяжных пружин, которые закреплены за педалью сцепления и рычага вала вилки. Если обнаружена неисправность, ее необходимо устранить путем замены элементов.

Дополнительно во время осмотра следует проверить, насколько затянуты болты крепления, отвечающие за фиксацию пневматического усилителя, а также слить испорченный конденсат, который находится внутри усилителя.

Гидравлический усилитель руля

Поэтому в середине столетия воздух сменила жидкость. Гидравлические усилители лишены недостатков предшественника. Приводимый двигателем насос создает необходимое давление. Распределитель, связанный с рулевым валом, отслеживает угол поворота «баранки» и сопротивление на ней, дозируя количество масла, направляемого в дополнительное устройство, которое и поворачивает колеса. Оно может стоять отдельно от рулевого механизма или составлять с ним единое целое. В последнем случае гидроусилитель называют интегральным. Его-то в основном и применяют на легковых автомобилях — от «Лады» до «Мерседеса».

Гидроусилитель еще и сглаживает толчки от неровностей дороги, приходящие на «баранку». При этом «гидравлика» настолько эффективна, что позволяет удержать машину на дороге, даже если вдруг лопнет покрышка и сопротивление на рулевом колесе резко многократно возрастет. Улучшается маневренность — от упора до упора «баранку» крутить надо меньше.

Минусы гидроусилителя вытекают из его сложности. В нем необходимо контролировать уровень жидкости, следить за герметичностью магистралей, менять масло и т.п. Насос усилителя работает постоянно, независимо от того, поворачивает водитель руль или нет. Значит, двигатель теряет впустую ни много ни мало около 7% мощности (для городской микролитражки — существенная цифра). Давление в системе напрямую зависит от оборотов коленвала. Поэтому при маневрах на малых скоростях или при быстром вращении «баранки» производительности насоса не хватает. Руль, как говорится, «закусывает». А на трассе он, наоборот, становится «пустым», теряется «чувство дороги» — ведь при высоких оборотах мотора усилитель работает по максимуму, чтобы решить эту проблему применяют специальные устройства (насос с переменной производительностью, различные клапаны, модуляторы и т.д.), усложняя и удорожая и без того сложный механизм. Кроме того, вся система очень тяжелая. Покупателю это не принципиально, а вот конструктор для сохранения заданных параметров автомобиля (ресурс, максимальная скорость и т.д.) вынужден увеличивать мощность двигателя, усиливать другие элементы, что в свою очередь удорожает машину.

Как максимально продлить срок службы узла?

Чтобы грузовик Зил 130 как можно реже нуждался в ремонте, необходимо эксплуатировать его с соблюдением нескольких несложных правил. Трогаться с места можно как на первой, так и на второй передаче. Педаль сцепления необходимо стараться отпускать максимально плавно. Во время стоянки с работающим двигателем ногу на педали держать не следует. Кроме того, во время движения нельзя оставлять педель частично нажатой. Это приводит к преждевременному износу и раннему выходу из строя всего узла. Не следует осуществлять движение и переключать передачи на повышенных оборотах двигателя. Периодически необходимо проводить описанные выше регулировки. Соблюдение этих простых правил поможет как можно дольше сохранить работоспособность узла, а также исключить непредвиденные поломки.

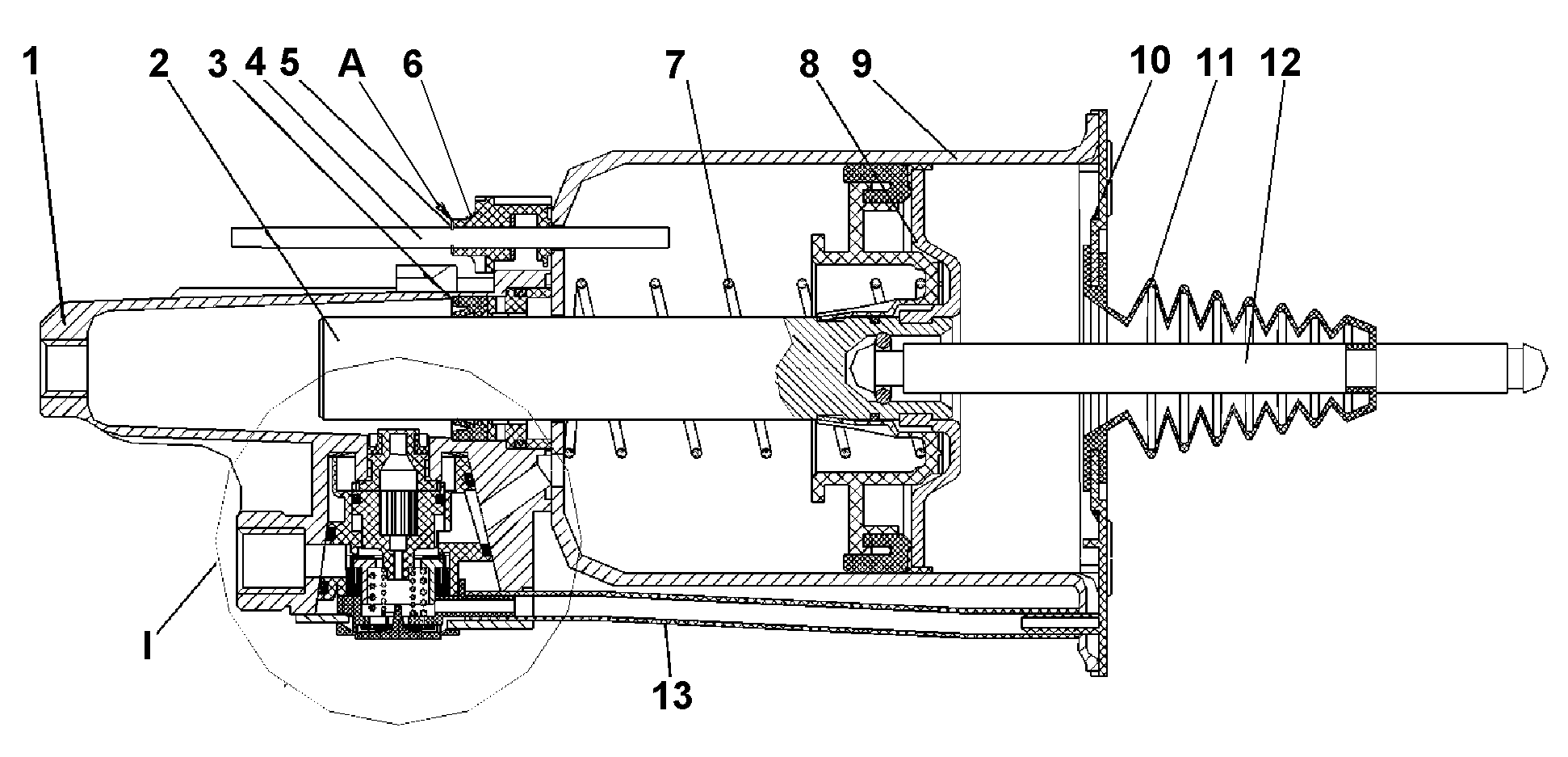

Общее устройство и принцип работы ПГУ

В настоящее время на автомобилях КАМАЗ используется несколько типов ПГУ, однако все они имеют принципиально одинаковое устройство и принцип работы. Усилитель имеет две взаимосвязанных системы, объединенных в общем корпусе:

• Следящее устройство;
• Исполнительный пневматический цилиндр.

Следящее устройство необходимо для управления усилителем, оно отслеживает силу нажатия водителем на педаль сцепления и в нужные моменты осуществляет поступление воздуха под давлением в исполнительный цилиндр. Следящее устройство состоит из диафрагмы (в некоторых ПГУ она одновременно выступает и в роли прокладки между деталями корпуса) и поршня, которые входят в гидравлический контур педали сцепления, и двух связанных с ним пневматических клапанов (впускной и выпускной), составляющих часть пневматического контура. Поэтому к усилителю подводится трубка для подачи тормозной жидкости и трубка для подачи сжатого воздуха от пневмосистемы автомобиля.

Исполнительный пневмоцилиндр служит непосредственно для привода сцепления. Этот узел состоит из корпуса, играющего роль цилиндра, в котором устнаовлен поршень большого диаметра и пружина. Поршень жестко соединен с толкателем, который через систему уплотнителей выходит из корпуса ПГУ — с его помощью и осуществляется отключение и включение сцепления. В ряде моделей на толкатель также устанавливается упор, посредством которого осуществляется управление клапаном выключения делителя КПП.

ПГУ КАМАЗ представляет собой компактный узел, который обычно монтируется непосредственно на картер сцепления. Толкатель усилителя при этом упирается в специально выведенный рычаг вала вилки выключения сцепления. Обычно толкатель не имеет жесткого соединения с рычагом вала вилки, а упирается в нее через сферическую гайку. Такое решение защищает ПГУ от поломок, а также позволяет производить регулировки посредством изменения положения гайки на толкателе.

Работает ПГУ КАМАЗ следующим образом. При отжатой педали следящее устройство держит впускной пневматический клапан закрытым, поэтому воздух из пневмосистемы не поступает в исполнительный цилиндр и под действием пружины его поршень отведен в крайнее положение — в этом случае сцепление под действием своих пружин включено. При нажатии на педаль сцепления давление рабочей жидкости в следящем устройстве повышается, его поршень движется и открывает впускной пневматический клапан — сжатый воздух поступает в исполнительный цилиндр, преодолевает силу сжатия пружины и двигает поршень — толкатель также движется и выключает сцепление. При отпускании педали происходят обратные процессы — впускной пневматический клапан постепенно закрывается, а выпускной открывается, давление в исполнительном цилиндре падает, и сцепление вновь включается.

Важно отметить, что степень открытия следящего устройства зависит от силы нажатия на педаль сцепления, поэтому у водителя есть возможность регулировать процесс включения и выключения сцепления в зависимости от режима движения автомобиля

Прокачка и регулировка ПГУ и ГУРа на грузовых автомобилях КамАЗ

ПГУ КамАЗ — устройство, предназначенное для снижения уровня давления, которое оказывается водителем на педаль сцепления.

ПГУ — гидравлический усилитель руля пневматического типа сцепления КамАЗа.

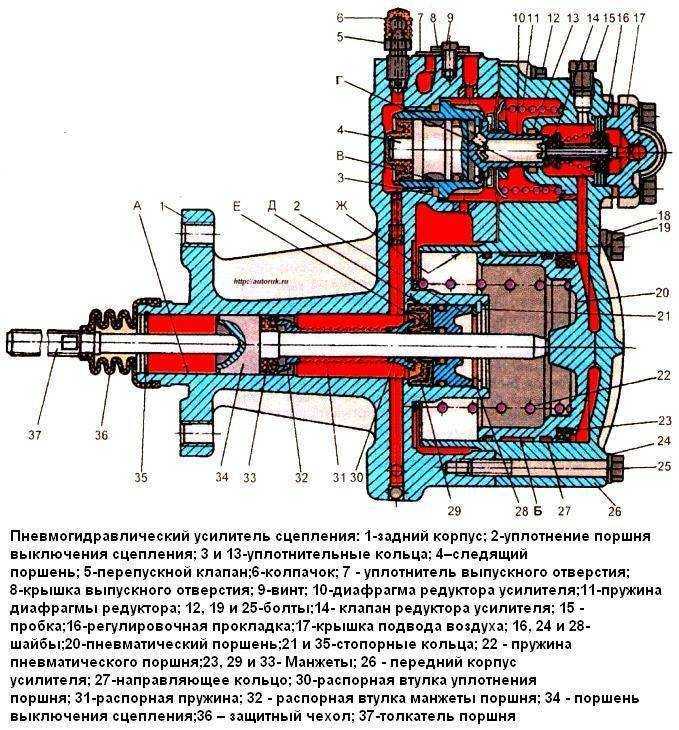

Устройство и принцип работы
