Снятие головки блока цилиндров: правильный демонтаж гбц

Гидравлические толкатели

Приводятся в движение клапаны при помощи кулачков на распределительных валах и гидротолкателями. Эти элементы находятся внутри направляющих отверстий. При помощи гидротолкателей получается автоматически устранить зазоры в механизме клапанов. Поэтому при эксплуатации автомобиля не требуется проводить настройку тепловых зазоров клапанов.

Чтобы гидротолкатели работали в нормальном режиме, из системы смазки поступает к ним масло. Оно подается по специальным каналам в блоке ДВС и ГБЦ. Масло проходит по этим каналам и для смазки шеек на распределительных валах. В канале имеется клапан, с помощью которого масло не сливается сверху после того, как двигатель глушится. Это позволяет поддерживать работу системы в нормальном режиме до полной остановки.

Неисправности, когда требуется снятие и установка ГБЦ

Существует ряд неисправностей, по причине которых ГБЦ ВАЗовской «шестёрки» приходится демонтировать с автомобиля для дальнейшей диагностики или ремонта. Остановимся на них детальнее.

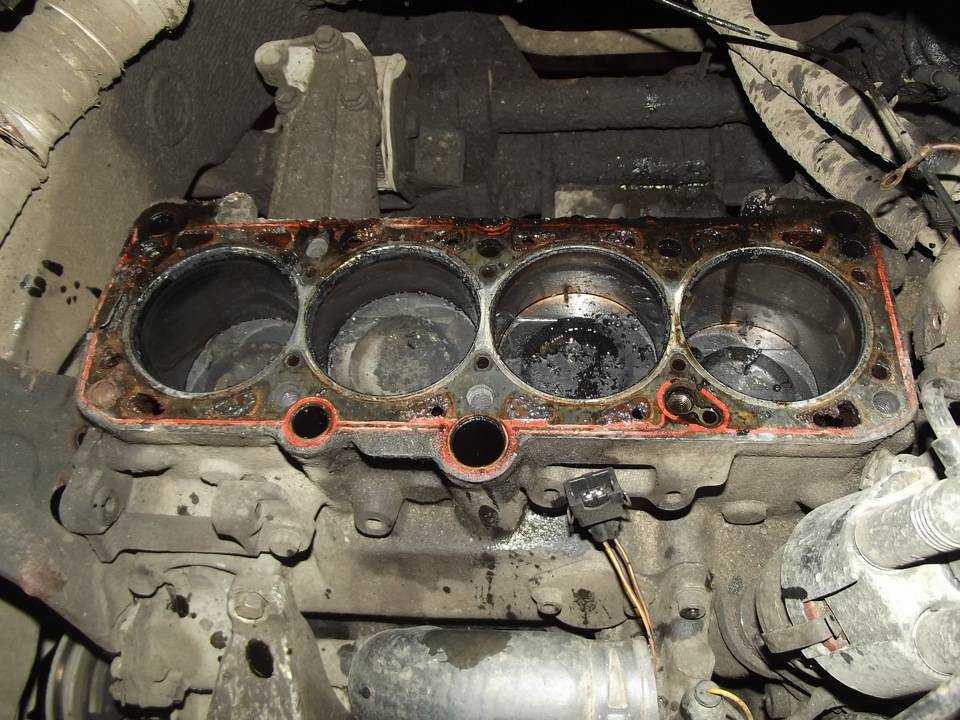

Прогорела прокладка

О том, что прокладка ГБЦ вышла из строя (прогорела или её пробило), свидетельствуют следующие признаки:

• появление подтёков или прорыв газов на стыке между блоком двигателя и головкой. При таком явлении в работе силовой установки появляются посторонние шумы. При разрыве внешней оболочки уплотнителя могут появляться следы смазки или охлаждающей жидкости (ОЖ);

• образование эмульсии в моторном масле. Происходит такое при попадании охлаждающей жидкости через прокладку в масло либо при образовании трещины в БЦ;

• появление белого дыма из системы выхлопа. Белый выхлоп возникает при попадании ОЖ в камеру сгорания мотора. В такой ситуации уровень жидкости в расширительном бачке постепенно снижается. Несвоевременный ремонт может привести к гидроудару. Гидроудар — неисправность, которая вызвана резким повышением давления в подпоршневом пространстве;

• попадание смазки и/или отработавших газов в систему охлаждения двигателя. Выявить попадание смазки в ОЖ можно по наличию масляных пятен на поверхности жидкости в расширительном бачке. Кроме этого, когда нарушается герметичность прокладки, в бачке могут появиться пузыри, свидетельствующие о проникновении в систему охлаждения отработавших газов.

Видео: повреждение прокладки ГБЦ

Повреждение привалочной плоскости ГБЦ

К образованию дефектов привалочной поверхности головки блока могут приводить такие причины:

• продолжительная работа силового агрегата;
• перегрев мотора;
• некачественная охлаждающая жидкость.

Дефекты такого рода устраняются путём обработки плоскости, с предварительным демонтажем головки.

Повреждение привалочной плоскости на примере ГБЦ «Калины»

Трещины в головке блока

Основными причинами, которые приводят к появлению трещин в ГБЦ, являются перегрев мотора, а также неправильная затяжка крепёжных болтов при монтаже. В зависимости от характера повреждений головку можно отремонтировать с помощью аргоновой сварки. При серьёзных дефектах ГБЦ придётся заменить.

Перегрев мотора может привести к появлению трещины на ГБЦ

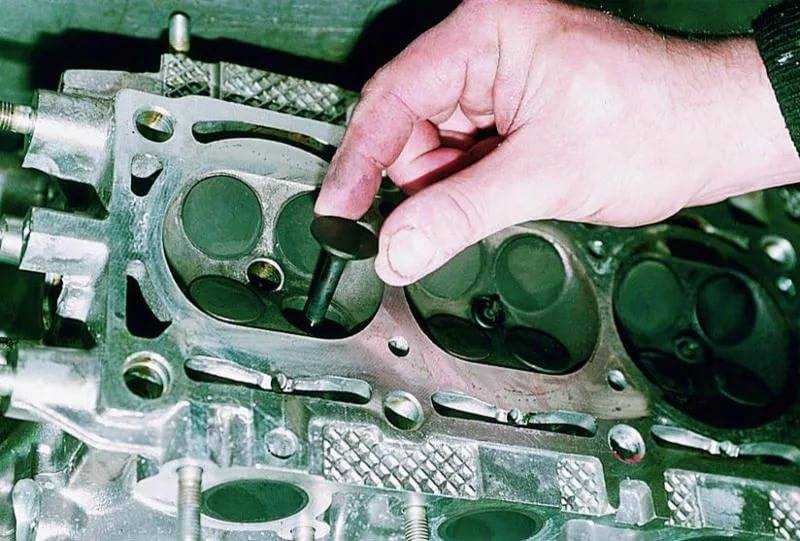

Износ направляющих втулок

При большом пробеге двигателя или применении некачественного моторного масла, направляющие втулки клапанов изнашиваются, что приводит к нарушению герметичности между седлом и тарелкой клапана. Основным признаком такой неисправности является повышенный расход масла, а также появление сизого дыма из выхлопной трубы. Проблема устраняется путём замены направляющих втулок.

Износ сёдел клапанов

Сёдла клапанов могут изнашиваться по нескольким причинам:

• использование низкокачественного топлива;
• большой пробег двигателя;
• неправильная установка зажигания.

Неисправность решается правкой либо заменой сёдел. Кроме этого, в обязательном порядке проверяется система зажигания.

Дефекты седла приводят к неплотному прилеганию клапана и потере герметичности камеры сгорания

Облом свечи зажигания

Довольно редко, но бывает, что в результате чрезмерной затяжки свечи, деталь обламывается на резьбе в свечном отверстии. Чтобы извлечь остатки свечного элемента ГБЦ, требуется демонтировать и подручными инструментами выкручивать резьбовую часть.

Неисправности ЦПГ

При неполадках цилиндропоршневой группы двигателя, головку блока также приходится снимать. К наиболее распространённым поломкам ЦПГ относятся:

• повышенный износ цилиндров, колец и поршней;
• повреждение поршня;
• залегание колец.

При чрезмерном износе цилиндров двигатель полностью разбирают для замены поршневой группы, а также для расточки внутренней полости цилиндров на станке. Что касается повреждения самих поршней, то они хоть и нечасто, но прогорают. Всё это приводит к необходимости демонтажа ГБЦ и замены неисправных деталей. При залегании колец нормальная работа цилиндра и двигателя в целом становится невозможной.

При залегании колец нормальная работа двигателя нарушается

Профессиональные услуги по снятию ГБЦ

Вполне возможно, что с такой проблемой, как ремонт ГБЦ, владелец грузового авто никогда не столкнется. Тем не менее, если неприятность все же произошла, не рекомендуется выполнять ремонт механизма кустарными методами.

Наличие современного оборудования и высококачественных расходных материалов спасут автозапчасть, которую неопытные мастера отправят в утиль.

Наш автосервис, расположенный в городе Санкт-Петербурге, предоставляет квалифицированные услуги разной специфики для грузовых автомобилей.

Наши преимущества:

• индивидуальный подход;

• высокий сервис обслуживания;

• предоставление гарантии;

• гибкое ценообразование.

Использование передовых технологий, наличие большого опыта и профессионализма дают нам возможность выполнять ремонт любой сложности оперативно и качественно.

Замена прокладки ГБЦ на ВАЗ 2101-2107

Если вы разбирали двигатель на автомобиле ВАЗ 2101-2107, то в любом случае прокладку ГБЦ необходимо будет заменить, так как она не предназначена для повторной установки. Также, есть и другие случаи, когда она подлежит замене. Самым распространенной причиной, по которой приходится ее менять, является ее прогорание или повреждение при установке.

Если вы заметили такие симптомы на своем автомобиле, как бурление в расширительном бачке, а также появление тосола или антифриза на стыке головки и блока цилиндров, то это говорит о повреждении прокладки. В таком случае двигатель долго не проходит, будет постоянно перегреваться, а охлаждающая жидкость все время будет уходить через негерметичные соединения.

На моделях Жигулей «классика», таких как ВАЗ 2101-2107, для того, чтобы снять головку блока цилиндров, необходимо снимать распредвал, так как по-другому добраться до болтов крепления невозможно.

Итак, для выполнения этой работы, нам понадобится:

• Ключ на 10, желательно головка с воротком или трещоткой
• Головка на 13, 17 и 19
• Отвертки плоская и крестовая
• Удлинители
• Воротки и трещоточные рукоятки
• Динамометрический ключ — основной инструмент, который обязателен для выполнения этой работы

Пошаговое руководство с фотографиями по замене прокладки ГБЦ

Сразу скажу, на тех фотографиях, которые представлены в этой статье, показан процесс с полным снятием карбюратора, впускного и выпускного коллектора. Но на самом деле, можно обойтись и без снятия всех этих узлов. Можно полностью демонтировать ГБЦ с установленным на ней карбюратором и коллекторами.

Итак, сначала ознакомьтесь с инструкцией по снятию распредвала на ВАЗ 2107. После этого откручиваем трубки подвода охлаждающей жидкости:

И после этого отводим ее в сторону:

Также, не забываем отсоединить провода от датчика давления масла:

Проверяем,все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее:

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ:

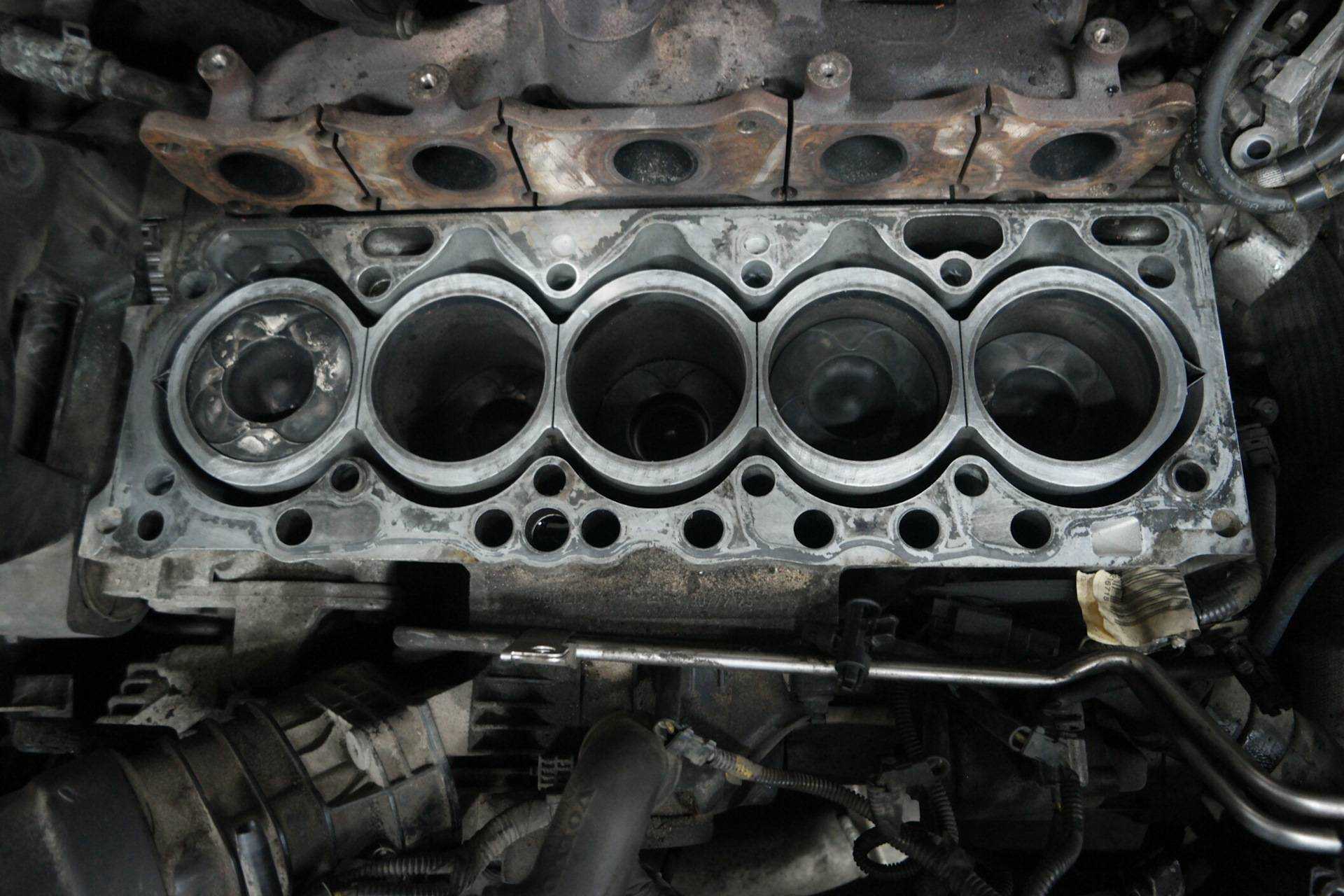

И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии:

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

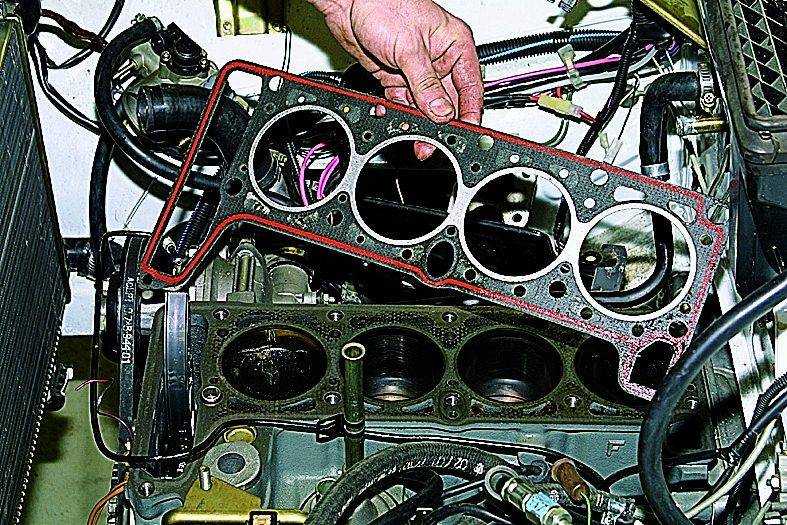

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности:

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

• первый этап — закручиваем с моментом 33-41 Нм
• второй (окончательный) от 95 до 118 Нм.

На фото выше представлен не сам процесс сборки, так что прошу особо не обращать внимание на условия ремонта. Просто показано наглядно, как все это делается. В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель

В идеале, все должно быть чисто , чтобы никакого мусора не попало в двигатель.

После того, как все болты окончательно затянуты, можно устанавливать все снятые детали в обратной последовательности. Цена прокладки составляет в пределах 120 рублей. Герметиком пользоваться не нужно!

Особенности и нюансы процедуры

Если установлено, что ГБЦ нуждается в ремонте, деталь нужно снимать. Главное требование при выполнении ремонтных работ – осуществление процедуры в соответствии с инструкцией, поскольку для каждого мотора предусмотрен индивидуальный спектр действий.

Перед демонтажными работами проверяется расположение распределительного и коленчатого вала, сопоставляются все надлежащие метки. Для отечественных моторов выполнение подобных действий необязательно, в то время как для двигателей зарубежного производства характерен довольно сложный монтаж газораспределительных фаз.

Обычно технологический процесс снятия ГБЦ подробно описан в руководстве по ремонту грузовых автомобилей. Тем не менее, имеются общие приемы, которые должен знать каждый владелец автотранспорта. Например, во время откручивания фиксирующих болтов головки сначала их нужно немного ослабить и лишь затем полностью вывернуть. Это позволит избежать коробления механизма из-за усилий разного характера.

У многих грузовых авто зарубежного производства к ГБЦ присоединены вакуумные устройства в большом количестве. Когда отсутствует схема соединений, все вакуумные магистрали отмечаются, поскольку малейшее несоответствие может повлечь за собой серьезные проблемы.

Специалисты нашего автосервиса компетентны в данных вопросах, поэтому проблем подобного рода не возникает.

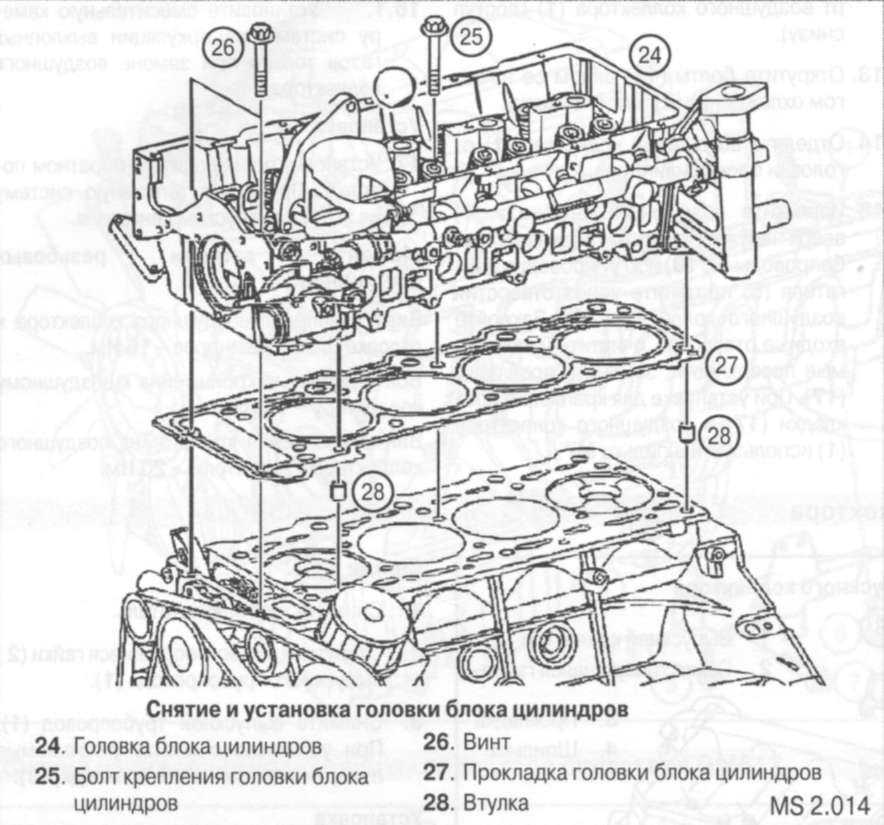

Снятие головки блока цилиндров

Сливаем охлаждающую жидкость(см. Замена охлаждающей жидкости).
Снимаем карбюратор (см. Снятие карбюратора).
Снимаем промежуточный рычаг с тягами управления карбюратора, отсоединяем шланг вакуумного усилителя тормозов (см. Снятие впускного трубопровода и выпускного коллектора).
Отсоединяем приемную трубу от выпускного коллектора (см. Замена приемной трубы).

Отсоединяем шланг от крана отопителя.

Снимаем наконечники высоковольтных проводов со свечей зажигания.
Снимаем со шкива насоса ГУР ремень привода (см. Замена и регулировка натяжения ремней привода).
Ключом «на 13» отворачиваем гайку заднего крепления кронштейна насоса ГУР…

…и ключом «на 17» две гайки переднего крепления.

Снимаем кронштейн вместе с насосом.

Отсоединяем наконечник провода от датчика указателя температуры (см. Замена датчиков указателя температуры и сигнализатора перегрева охлаждающей жидкости).
Снимаем верхний шланг радиатора (см. Снятие радиатора и жалюзи).
Отсоединяем шланги от корпуса термостата.

Снимаем ось коромысел и вынимаем штанги (см. Снятие оси коромысел и замена штанг толкателей).
Головкой «на 17» равномерно, в последовательности обратной затяжке, отворачиваем гайки крепления головки блока.

Снимаем со шпилек кронштейн крепления корпуса воздушного фильтра…

…и монтажную проушину.

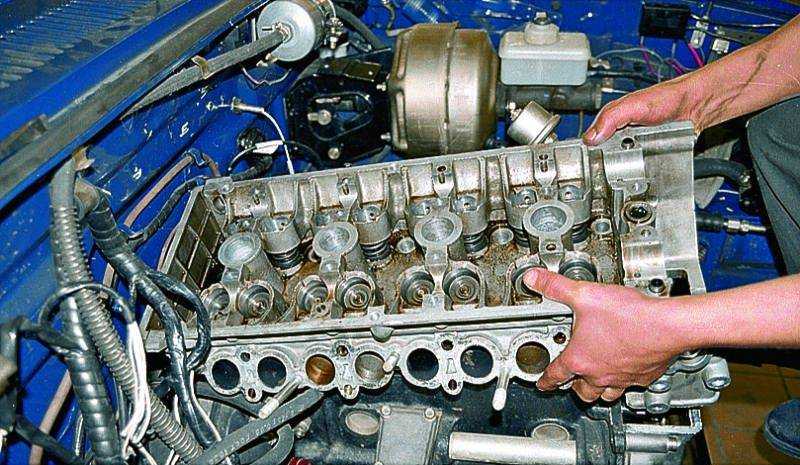

Снимаем головку блока цилиндров.

Снимаем прокладку головки блока.

Для проверки плоскостности головки блока прикладываем слесарную линейку к тщательно очищенной плоскости головки в двух направлениях по диагоналям. Зазор при измерении щупом должен составлять не более 0,1 мм.

В противном случае головка подлежит шлифованию или замене.
При установке головки обязательно ставим новую прокладку, натерев ее с обеих сторон графитным порошком (мягким карандашом).
Резьбу шпилек смазываем графитной смазкой или ШРУС-4, после чего равномерно заворачиваем головкой «на 17» десять гаек крепления головки блока в порядке согласно рисунку.
Моменты затяжки гаек указаны в подразделе Моменты затяжки основных резьбовых соединений.
Порядок затяжки гаек крепления головки блока цилиндров.
