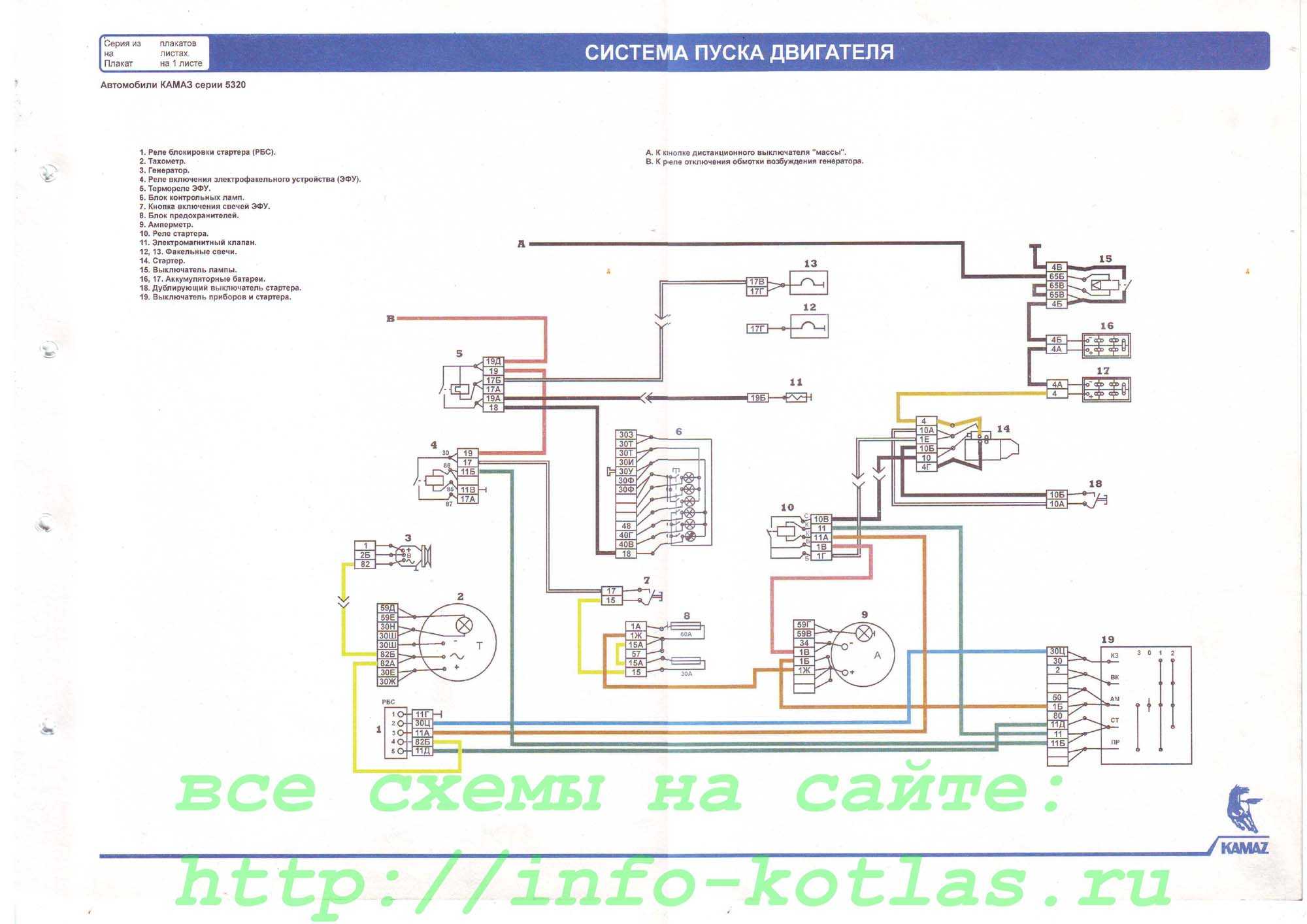

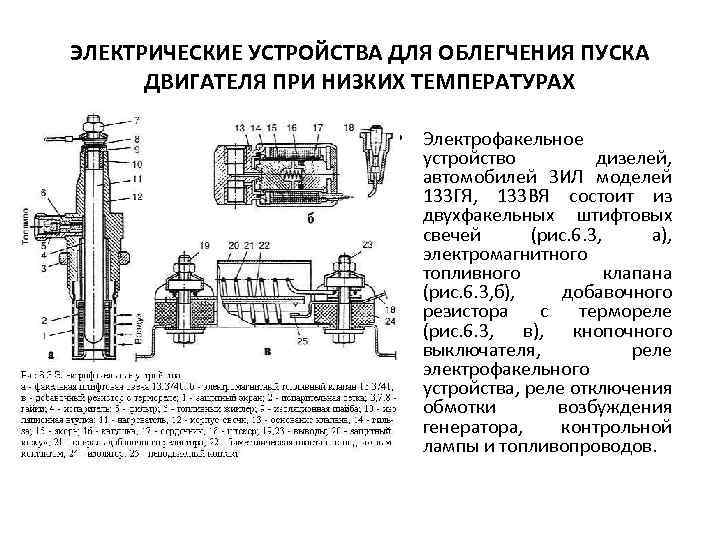

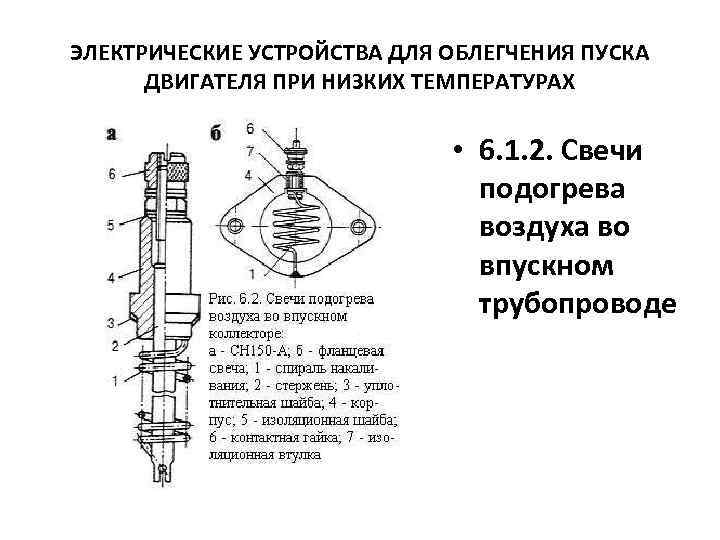

Система пуска и облегчения холодного двигателя камаз-5320

Что такое ПЖД на Камазе

ПЖД – это предпусковой подогреватель двигателя жидкостной дизельный. Если говорить об автомобилях Камаз, то на них чаще всего ставят ПЖД-30, но т.к. конструкция камазовских двигателей постоянно совершенствуется и стали ставить на автомобили силовые установки Cummins, требования к мощности предпусковых подогревателей снизились и сейчас уже появились более новые модели, менее мощные и менее энергозатратные, это ПЖД-16-01СТ, ПЖД-14ТС и ПЖД-12Б. Цифры в названии модели указывают на их номинальную тепропроизводительность.

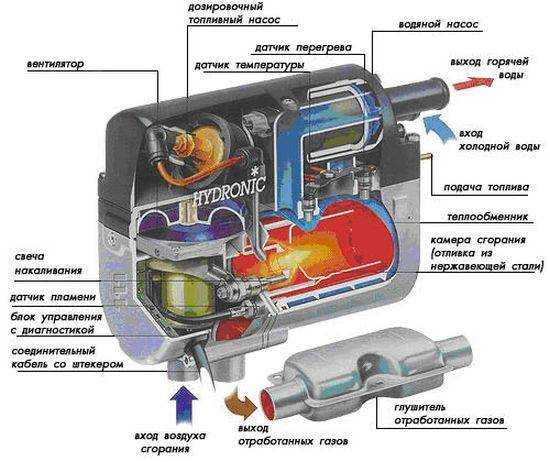

Устройство ПЖД

Любой жидкостный дизельный подогреватель двигателя состоит из следующих элементов (на примере ПЖД-14ТС):

Помпа.
Топливный насос.
Камера сгорания в корпусе.
Свеча.
Теплообменник.
Нагнетатель воздуха.
Воздухозаборник.
Блок управления под крышкой.
Датчик температуры и датчик перегрева.
Система выхлопа отработанных газов.
Индикатор пламени.
Входной и выходной канал для жидкости.
Жгут проводов питания.
Пульт управления с терморегулятором.

Принцип работы

ПЖД подключается к системе охлаждения дизельного двигателя. Система должна быть полностью в рабочем состоянии и заполнена жидкостью в необходимом объеме. При включении ПЖД в его камеру сгорания подается топливо через помпу и топливный насос и воздух, топливо-воздушная смесь воспламеняется и начинает нагревать жидкость системы охлаждения двигателя, которая циркулирует вокруг корпуса камеры сгорания. Отработанные выхлопные газы отводятся через собственную выхлопную систему. Спустя несколько минут температур в системе охлаждения двигателя доходит до приемлемой для пуска.

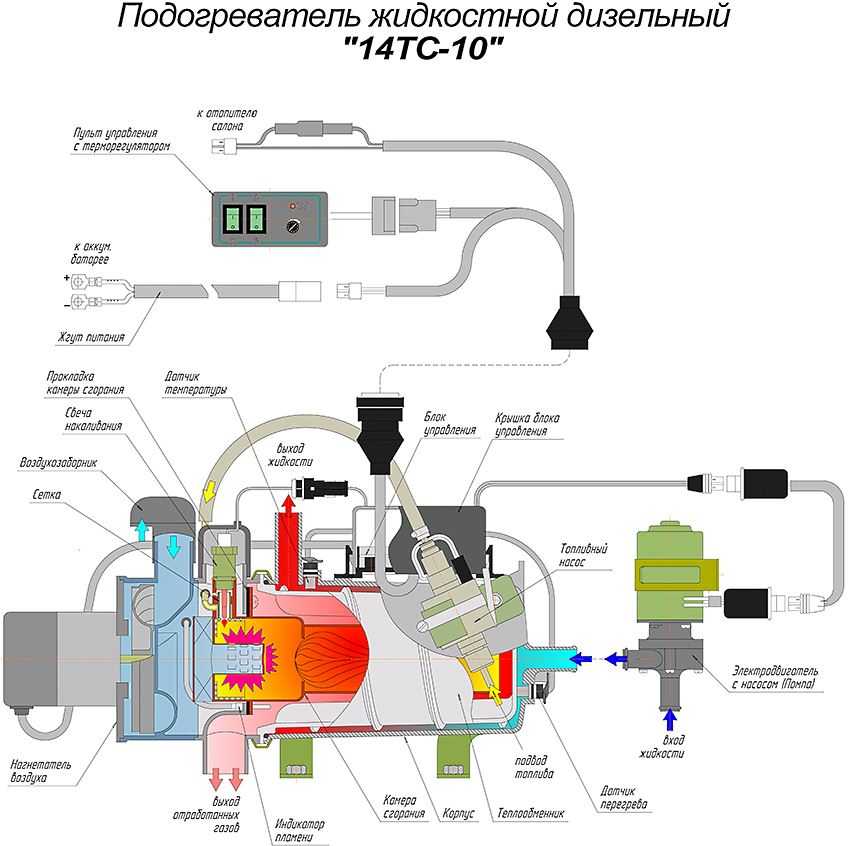

Коды ошибок и возможные неисправности ПЖД-14ТС

Коды ошибок завязаны на мигании светодиода. По количеству миганий можно определить ошибку:

Перегрев теплообменника или большая разница температур, которые дают датчики температуры и перегрева.
Слишком много пусков двигателя.
Перерывы в горении топлива в камере сгорания ПЖД.
Неисправна свеча зажигания или нагнетатель воздуха.
Неисправен индикатор пламени.
Неисправен один из датчиков температуры или перегрева.
Неисправен топливный насос.
Нет связи между блоком управления и пультом управления.
Неисправность в электропитании.
Время на вентиляцию превышено.

Технические характеристики

ПЖД-30

Номинальная теплопроизводительность: 30 кВт.
Расход топлива: 4,2 кг/час.
Номинальное напряжение: 24В.
Рабочее напряжение: 20-30В.
Сила тока на свече: 5А.
Потребляемая мощность: 340 Вт.
Температура газов на выходе: 500 С.
Масса: 17 кг.
Ресурс работы: 500 час.
Размеры: 210*520*266 мм.
Цена: 30000 руб.

ПЖД-16-01СТ

Номинальная теплопроизводительность: 16 кВт.
Расход топлива: 2 л/час.
Номинальное напряжение: 24В.
Рабочее напряжение: 20-30В.
Сила тока на свече: 10А.
Потребляемая мощность: 132 Вт.
Температура газов на выходе: 500 С.
Масса: 10 кг.
Ресурс работы: 500 час.
Цена: 23000 руб.

ПЖД-14ТС

Номинальная теплопроизводительность: 15,5 кВт.
Расход топлива: 2 л/час.
Номинальное напряжение: 24В.
Рабочее напряжение: 20-30В.
Потребляемая мощность: 132 Вт.
Масса: 20 кг.
Размеры упаковки: 300*800*300 мм.
Цена: 24000 руб.

ПЖД-12Б

Номинальная теплопроизводительность: 12 кВт.
Расход топлива: 1,6 л/час.
Номинальное напряжение: 24В.
Рабочее напряжение: 20-30В.
Сила тока на свече: 11А.
Потребляемая мощность: 116 Вт.
Температура газов на выходе: 300 С.
Масса: 9 кг.
Ресурс работы: 3000 час.
Размеры: 387*206*231 мм.
Цена: 26000 руб.

1 — радиатор системы охлаждения автомобиля; 2 — терморегулятор охлаждающей жидкости; 3 — водяной насос автомобиля; 4 — теплообменник системы отопления; 5 — АКБ; 6 — вентилятор системы отопления; 7 — выключатель вентилятора; 8 — блок предохранителей; 9 — подогреватель; 10 — электродвигатель с насосом; 11 -топливопровод; 12 — электромагнитный топливный насос; 13 — топливный фильтр; 14 — таймер — регулятор; 15 -блок управления работой подогревателя; 16 — реле управления работой вентилятора системы отопления; 18 — топливный бак автомобиля; 19 — бачок топливный; 20 — кран питания подогревателя топливом.

Другие электрические подогреватели

На рынке можно приобрести котлы для подогрева мотора других известных марок, например:

Старт-М;
Северс-М.

Как работают подобные электрокотлы?

При подключении устройства к розетке в 220в охлаждающая жидкость нагревается в его корпусе и при помощи клапана, из-за разности давления, получается направленная циркуляция антифриза (тосола) через подогрев и систему охлаждения транспортного средства.

Устройство подогревателя

А терморегулятор призван для предотвращения перегрева самого прибора и жидкости охлаждения.

Как установить подогрев своими руками?

В приобретенном комплекте есть руководство по монтажу, которое поможет вам установить предпусковой электро котёл самостоятельно.

Все инструкции разные в зависимости от модели устройства, но принцип установки обычно такой:

слить охлаждающую жидкость;
закрепить электроприбор на блок цилиндров;
вместо датчика температуры, поставить штуцер-тройник и в него уже вкрутить термодатчик, и поставить отвод для шланга, по которому пойдет нагретая жидкость;
вместо сливной пробки (крана) на блоке цилиндров, поставить отвод для шланга для холодной жидкости, которая пойдет в подогрев;
затянуть хомуты на шлангах;
залить тосол (антифриз).

Полезное видео, подогрев двигателя 220V, принцип работы и установка на ВАЗ 2110:

Способы подогрева дизельного двигателя в зимний период и какой тип подогревателя выбрать?

На рынке есть хорошее оборудование для подогрева дизельного двигателя зимой. В основном производятся виды электрических нагревателей, работающих от сети автомобиля для подогрева топливной системы дизельного двигателя.

Какие типы бывают:

подогреватели для фильтров тонкой очистки, устанавливаются во внутрь фильтра;
проточные нагреватели, монтируются в топливную магистраль;
бандажные нагреватели, одеваются на корпус фильтра;
нагреватели позисторного типа, устанавливаются в топливозаборник в топливном баке;
автономные подогревы двигателя (жидкостные), монтируются в любые автомобили.

Посмотрите видео, фильтр сепаратор с подогревом:

Видео-обзор подогревателей дизельного топлива Номакон:

Обратите внимание на электрические подогреватели от сети 220В. Электрический вариант выигрышный для дизельного двигателя. Они отличаются недорогой ценой

Особенно они актуальны в тех случаях, когда автомобиль располагается в гараже или дома

Они отличаются недорогой ценой. Особенно они актуальны в тех случаях, когда автомобиль располагается в гараже или дома.

Можно приобрести с целью экономии бюджета модели Северс, Электростарт или Defa.

Эффективность подогрева двигателя с помощью использования системы Webasto

Кто не стеснен в средствах, может воспользоваться подогревом двигателя Вебасто, так как он позволяет избавиться от целого ряда неприятных моментов в зимний период. Это система производится немецкими производителями в двух разновидностях.

В целом устройство представляет собой небольшую камеру сгорания. Она монтируется в подкапотную зону и соединяется с системой охлаждения. При подогреве антифриза происходит нагревание двигателя. По системе охлаждения, жидкость перемещается через радиатор печки за счет работы автономного насоса.

Жидкостной предпусковой подогреватель — устройство и принцип работы

Однако, если вы попробуете сопоставить возможность длительного прогрева двигателя при отсутствии системы подогрева, то такой расход компенсируется. При этом водитель получает максимум комфорта и удобства, так как придется забыть о такой проблеме, как холодный руль и сиденья.

Посмотрите видео по теме, как работает автоподогреватель Webasto:

Установить систему можно своими руками или воспользоваться услугами специалистов. Чтобы установить устройство самостоятельно необходимо выбрать место для отопителя в максимально низкой точке. Выполнить небольшую врезку в охлаждающую систему и систему отопления

После чего важно осуществить подключение электрических цепей и систему управления

P.S. Надеюсь, теперь вы сможете определится с выбором электроотопителя. Удачи!

Порядок пуска и отключения подогревателя

Для пуска подогревателя необходимо:

проверить наличие низкозамерзающей жидкости в системе путем кратковременного открытия сливных краников системы охлаждения;
проверить наличие топлива в баке, открыть кран подачи топлива к подогревателю и прокачать топливную систему ручным топливоподкачивающим насосом;
включить выключатель «массы»;
на щитке управления подогревателем (рис. 2.10) включить электродвигатель насосного агрегата, для чего перевести переключатель 1 в верхнее положение на 10-15 секунд, затем выключить. Переключатель 2 электромагнитного клапана при этом должен быть все время в нижнем положении, т.е. выключен;
нажать кнопку 3 нагревателя топлива и удерживать ее следующее время в зависимости от температуры окружающего воздуха:

20 секунд……….до минус 20°С 30 секунд……….до минус 30°С 60 секунд……….до минус 40°С 90 секунд……….до минус 50 °С

по истечении вышеуказанного времени перевести переключатели 2 и 1 электромагнитного клапана и насосного агрегата из нижнего положения в верхнее, т.е. включить;
включить свечу зажигания поворотом ручки выключателя 4 влево в подпружиненное положение и удерживать ее в этом положении до появления характерного гула, указывающего на то, что топливо в горелке воспламенилось;
отпустить ручку выключателя свечи, ручка автоматически возвратится в исходное положение, свеча зажигания выключается. Продолжающийся ровный гул в котле указывает на устойчивую работу подогревателя.

Если после включения свечи зажигания подогреватель не начал работать в течение 20-30 с, то необходимо:

отпустить ручку выключателя свечи;
отключить подогреватель (см. ниже);
через 1 мин повторить пуск по п. 4 — п.8

Если после двух попыток подогреватель пустить не удается, то необходимо найти и устранить неисправность. Продолжительность работы подогревателя, необходимая для разогрева двигателя, зависит от температуры окружающего воздуха. Для отключения подогревателя необходимо:

перевести переключатель 2 электромагнитного клапана в нижнее положение. Происходит продувка камеры сгорания и газохода. Это делается для удаления остатков продуктов сгорания и исключения возможного хлопка газов при следующем пуске;
через 15-20 с после вышеуказанного выключить электродвигатель насосного агрегата, переведя переключатель 1 в нижнее положение;
закрыть кран подачи топлива к подогревателю.

Подогрев топливного фильтра тонкой очистки дизельного двигателя

Изготавливаемый подогреватель топливного фильтра является несъемным и должен собираться на фильтре, который будет непосредственно установлен на автомобиль.

ПОЛЕЗНО ЗНАТЬ

При отсутствии необходимых знаний и навыков следует доверить подключение топливного подогревателя профессиональному электрику. Некорректное внесение изменений в электрическую схему автомобиля может стать причиной пожара.

Первый способ

Основная цель данного способа заключается в создании нагревательного поля вокруг наружного контура фильтрующего устройства.

Что понадобится?

Для выполнения задачи потребуется:

от 7 до 10 метров медной проволоки с сечением до 1 мм (можно использовать нихромовый материал);
четырехпиновое реле;
предохранительное устройство на 10 ампер;
термостойкий герметик либо стеклоткань;
две стяжки либо сантехнические хомуты;
кнопка активации и отключения устройства;
соединительные электроцепи соответствующей длины;
элементы для пайки кабелей — канифоль, олово и паяльник.

Алгоритм действий

Самостоятельная работа по установке и подсоединению жидкостного нагревателя производится так:

На первом этапе нужно смазать стеклоткань герметиком, после чего приклеить материал к наружной стороне корпуса фильтрующего устройства.
Затем данная конструкция просушивается на протяжении 24 часов.
Корпусный элемент обматывается с применением проволоки, а концы фиксируются посредством хомутов.
Затем сделанная катушка, промазанная герметиком, обматывается стеклотканью.
Полученная конструкция просушивается.
На концы проволоки припаиваются клеммные зажимы для подключения электролиний.
Производится сборка устройства в соответствии с приведенной схемой.

Второй способ

Основное отличие по сравнению с первым способом заключается в том, что в данном случае применяется готовое подогревательное оборудование. В качестве такого устройства используется система обогрева боковых зеркал либо специальный гибкий нагреватель.

Что понадобится?

Для выполнения задачи потребуются:

изоляция;
проводники соответствующей длины;
кнопка для активации и отключения оборудования;
четырехпиновое реле;
фольгированная теплоизоляция толщиной 0,5 мм;
плавкое предохранительное устройство на 10 ампер;
сантехнические или пластиковые хомуты либо кусок проволоки.

Алгоритм действий

Установка электрического нагревателя топливного фильтра производится так:

Нагревательная нить или специальный материал наматывается на фильтрующее устройство. Выполняется фиксация с применением изоляции.
Производится подключение и укладка проводки.
Выполняется крепление термоизоляционного материала поверх нагревательного устройства.
Производится фиксация получившейся конструкции посредством хомутов либо проволоки.
Полученное устройство подключается к аккумулятору.

Источник — https://kodobd.top/podogrev-dvigatelya-svoimi-rukami/

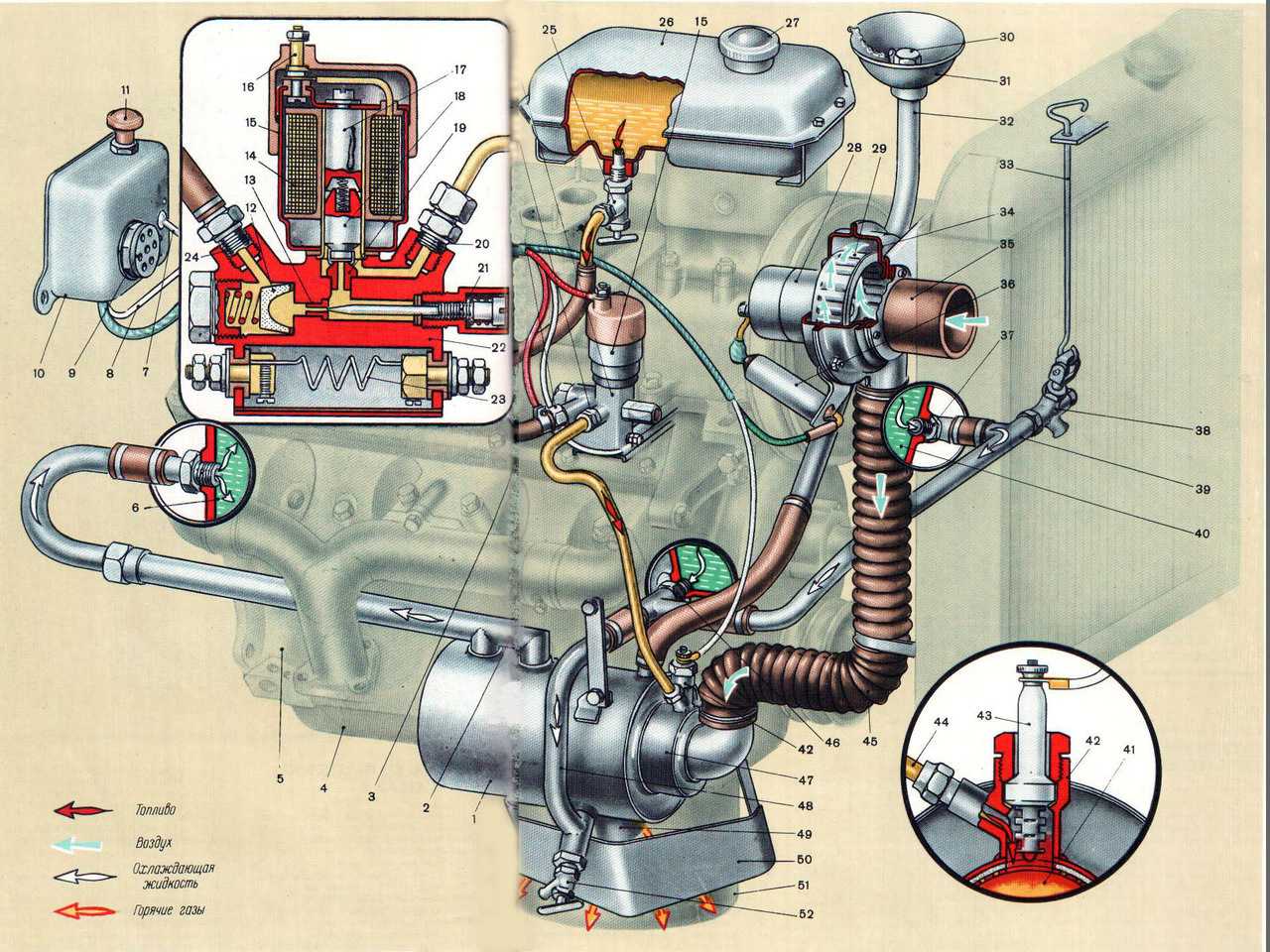

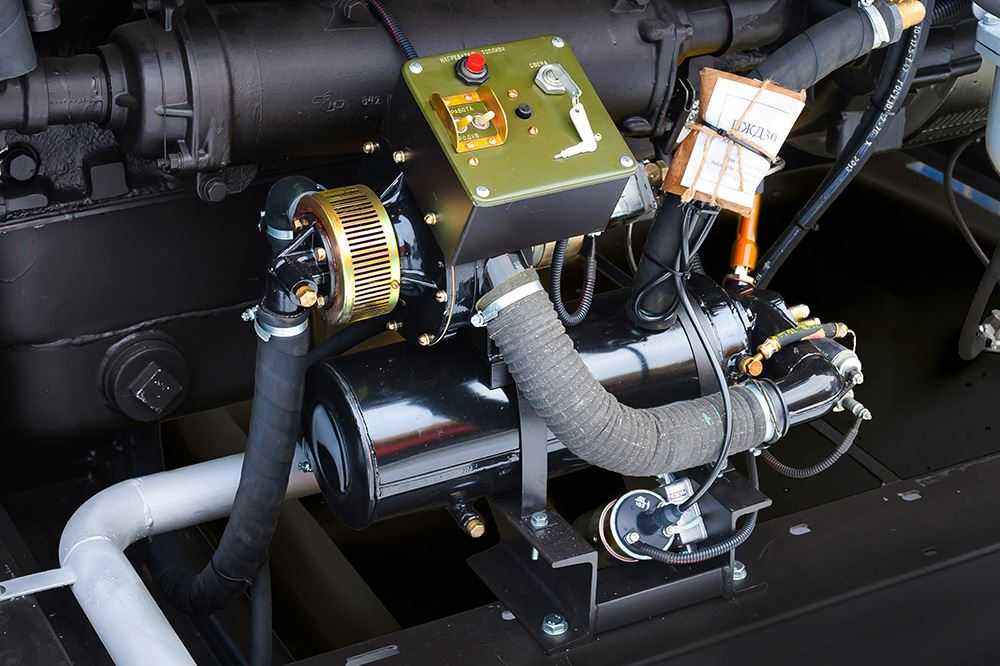

Основы работы ПЖД КамАЗа

Жидкостный подогреватель КамАЗа работает совместно с отопительным оборудованием автомобиля. При этом, для полноценной работы подогревателя обязательно должно быть в наличии охладитель. В противном случае ПЖД не сможет функционировать.

Устройство получает питание напрямую от грузового автомобиля. Как только подогреватель включается, происходит отправка определенного количества горючего. Сначала включается электромагнитный насос, а затем в дело вступает свеча. Воздух соприкасается с горючим посредством патрубка, после чего раскаленная свеча провоцирует возгорание. Как только это происходит, свеча отключается.

Горение поддерживается благодаря постоянному контакту воздуха с горючим веществом. Пары раскаленного вещества контактируют со стенками теплообменника. Выхлопные газы безопасно выводятся по выхлопной трубе за пределы транспортного средства.

Принцип работы

Агрегат насосный подогревателя: «сердце» и «легкие» дизельного предпускового подогревателя

Несмотря на обилие зарубежных предпусковых подогревателей, на многих отечественных грузовиках все еще используются подогреватели ПЖД

Важной частью данных устройств являются насосные агрегаты — об их конструкции и функционировании, об особенностях технического обслуживания и ремонта читайте в статье

Назначение насосного агрегата предпускового подогревателя

Грузовые автомобили, тракторы и спецтехника в России в массе своей комплектуются предпусковыми подогревателями — это необходимое условие для успешного пуска дизеля в холодное время года, продление его ресурса и сокращение средств на ремонт. И несмотря на то, что сегодня рынок предлагает огромное количество зарубежных подогревателей известных брендов, не теряют своей актуальности и подогреватели отечественного производства. А в последние два-три года в связи с резким ростом цен на зарубежную продукцию, российские подогреватели стали еще более востребованными.

Наибольшее распространение еще с 80-х годов прошлого века получили подогреватели серии ПЖД (подогреватель жидкостный, с дизельным питанием) трех серий:

— ПЖД-30 — применяется на автомобилях КАМАЗ; — ПЖД-44 — применяется на автомобилях МАЗ, КрАЗ и некоторые другие;

— ПЖД-70 — устанавливаются на мощных самосвалах БелАЗ.

Данные подогреватели имеют схожее техническое устройство и оснащаются одинаковыми агрегатами. Наиболее унифицированы насосные агрегаты данных подогревателей. Эти агрегаты содержат в себе все необходимые для функционирования подогревателя насосы и нагнетатели, и выполняет три функции:

— Нагнетание воздуха в горелку подогревателя.

Насосный агрегат полностью обеспечивает функционирование предпускового подогревателя. Многофункциональность агрегата обеспечивается его конструктивными особенностями, которые следует рассмотреть подробнее.

Коды ошибок

Коды ошибок ПДЖ 14ТС:

Если светодиод мигает 1 раз, то поломка может быть связана с перегревом теплообменника или разницей температур, которые выдают датчики перегрева и температуры.
Если светодиодный элемент мигает 2 раза, то ошибка может быть вызвана исчерпанным количеством запусков двигателя.
Трижды мигающий светодиод — это неисправность предпускового подогревателя, связанная с прерыванием пламени.
Когда светодиод мигает 4 раза, то проблема может быть связана с неисправностью свечей зажиганий или мотором нагнетателя воздушного потока.
5 раз — это поломка индикатора пламени.
6 раз — это ошибки в работе датчиков перегрева и температуры.
Когда светодиод мигает 7 раз, то рекомендуется проверить целостность циркуляционного насоса, топливного элемента, реле управления и отопителя.
Если светодиод мигает 8 раз, значит, пропала связь между пультом управления и блоком управления.
9 раз — напряжение было отключено или понижено.
10 раз — превышение времени, отведенного на вентиляцию.

Пжд камаз: предпусковой подогревател, подключение, ошибки, схема

Приборы электрооборудования предпускового подогревателя предназначены для выполнения следующих функций: индукционная катушка 2 (рисунок) с транзисторным коммутатором вырабатывает ток высокого напряжения

и создает искру в свече 3 зажигания: кнопка 6 включает нагреватель топлива в цепь питания; нагреватель 5 подогревает топливо, поступающее в форсунку; электромагнитный топливный клапан 4 включает и отключает подачу топлива к форсунке; электродвигатель 1 приводит в работу насосный агрегат.

Питание электродвигателя 1 насосного агрегата, потребляющего большой ток, осуществляется через контактор 8. Это позволяет применить слаботочный переключатель 7, имеющий относительно небольшие габаритные размеры.

Рис.1 Схема электрооборудования предпускового подогревателя:1 — электродвигатель, 2 — индукционная катушка зажигания, 3 — искровая свеча, 4 — электромагнитный клапан, 5 — электронагреватель топлива, 6 — кнопка, 7 — переключатель управления подогревателем, 8 — контактор; I — к аккумуляторным батареям

Пускают подогреватель в такой последовательности: включают аккумуляторные батареи в сеть, нажав кнопку дистанционного выключения массы, затем рукоятку переключателя 7 переводят в положение III и нажимают кнопку 6. При этом включается электродвигатель 1 (режим продувки) и подается питание на электронагреватель 5 топлива.

Питание от аккумуляторных батарей на контактор подается по цепи: «-)-» аккумуляторных батарей—клеммы AM и ВК переключателя 7—обмотка контактора 8— «—» аккумуляторных батарей.

При этом срабатывает контактор 8, обеспечивая прохождение тока через обмотки электродвигателя 1, по цепи: «+» аккумуляторных батарей — клемма AM переключателя 7— замкнутые контакты контактора 8 — обмотки электродвигателя 1 — «—» аккумуляторных батарей.

Включенный электродвигатель обеспечивает продувку котла подогревателя воздухом.

Питание на электронагреватель 5 подается по цепи: «+» аккумуляторных батарей — клемма AM переключателя 7 — замкнутые контакты контактора 8 — замкнутые контакты кнопки 6 — нагреватель 5 — «—» аккумуляторных батарей.

Кнопку 6 держат нажатой в зависимости от температуры окружающего воздуха: в течение 30 с при —30 °С, 60 с при —40 °С и до 90 с при —50 °С.

Затем рукоятку переключателя переводят в положение I (режим пуска). При этом будут включены электродвигатель 1, электромагнитный топливный клапан 4, транзисторный коммутатор 2 и свеча 3 зажигания.

Цепь питания клапана 4: «+» аккумуляторных батарей — клеммы AM и КЗ переключателя 7 — обмотка клапана 4 — « —» аккумуляторных батарей.

Клапан 4 открывается и пропускает топливо к форсунке.

Цепь питания транзисторного коммутатора 2: «+» аккумуляторных батарей — клеммы AM и СТ переключателя 7 — коммутатор 2 — «—» аккумуляторных батарей.

Коммутатор вырабатывает ток высокого напряжения, который поступает на свечу 3. В свече образуются искры

Топливный насос нагнетает топливо через открытый клапан 4 в форсунку.

Распыленное топливо смешивается с воздухом, поступающим в горелку через завихритель, и воспламеняется от свечи.

При горении топлива слышится гул.

Рукоятку переключателя 7 удерживают в положении I не более 30 с.

Как только появится в котле гул, ее отпускают и она автоматически займет положение II — основной режим работы подогревателя.

При этом будут включены электродвигатель / и клапан 4, электрические цепи которых были рассмотрены ранее.

Воспламенение горючей смеси при положении II рукоятки переключателя 7 происходит от факела пламени.

Схема электрооборудования подогревателя

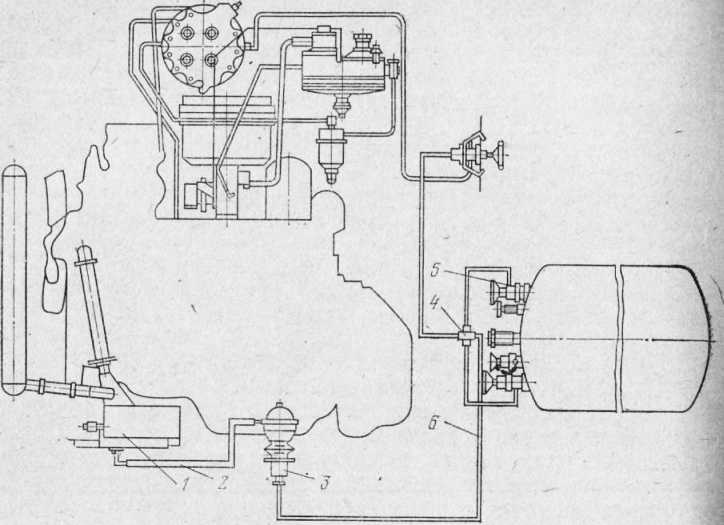

Схема работы предпускового подогревателя

Техническая характеристика подогревателя

Теплопроизводительность, кДж/ч (ккал/ч): 108857(26000)

Топливо: применяемое для двигателя

Расход топлива, кг/ч: 4,5

Воспламенение топлива: электроискровой свечой от транзисторного коммутатора с катушкой зажигания ТК107

Время работы свечи, с: 30

Предпусковой нагреватель топлива: штифтовая электрическая свеча мощностью 200 Вт

Свеча высоковольтная: СН-423, электроискровая

Коммутатор высокого напряжения: ТК 107, транзисторный

Электромагнитный клапан: МКТ-4

Электродвигатель подогревателя: МЭ 252, мощностью 180 Вт

Контактор цепи электродвигателя: КТ 127

Реле нагревателя топлива: 11.3704.000

Переключатель режимов работы: ВК354

Предохранитель: один на 30 А, ПРЗ термобиметаллический. Защищает цепи питания электрооборудования предпускового подогревателя

Запуск двигателя при помощи котла подогрева
