Устройство двери автомобиля газель

Как снять обшивку

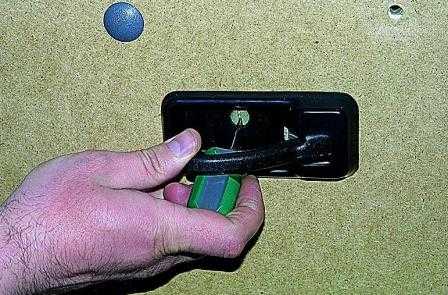

Тонкой отверткой поддеваем 2 заглушки ручки.

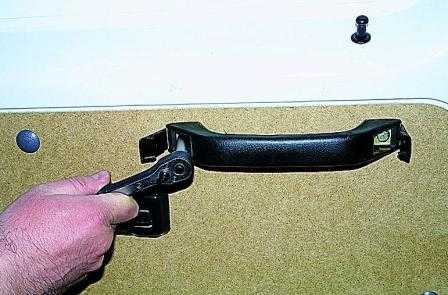

Головкой или трубчатым ключом на 10 отворачиваем 2 болта и снимаем ручку.

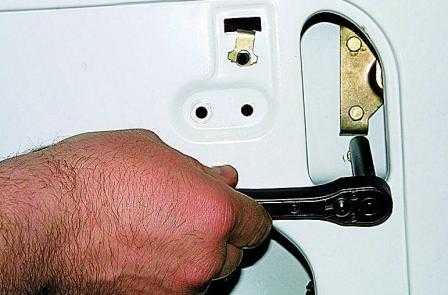

Отворачиваем винт крепления розетки ручки замка.
Снимая розетку, ручку оттягиваем на себя.
Отжав резиновую розетку ручки стеклоподъемника, иглой выдавливают и вынимают из отверстия стопорный штифт.
Снимается ручка с розеткой.
Поддев отверткой, снимают 8 пластиковых фиксаторов обивки.
Снимается обивка двери.
Осторожно снимается шумоизолирующая прокладка, которая приклеена на герметик.

Можно заменить старую обшивку на такую же, как и обшивка двери у ГАЗель Некст.

Как открыть газель без ключа?

Открыть Газель можно при помощи следующих методов:

Чтобы использовать этот метод вам клин (деревянный) длиной не больше двадцати пяти сантиметров и толщиной до четырех сантиметров, а еще металлический прут с крюком на конце.

Используя клин нужно отогнуть край двери в верхнем углу, с этой целью его нужно аккуратно вбить между рамкой и стойкой

Если вы не будете действовать осторожно, то скорее всего, испортите дверной уплотнитель и снимите клином часть краски

В щель, возникшую после вбивания клина нужно вставить прут и при помощи крючка повернуть блокиратор. Если у вас нет клина, можно попробовать обойтись и без него, для этого нужно руками надавить на стекло и попытаться его опустить.

Если у вас получиться, нужно будет вставить в щель отвертку и расширить ее

Работайте очень осторожно, поскольку можно испортить окно. Далее все повторяется, как в вышеописанном примере

Этот метод хорош тем, что позволяет быстро попасть в машину, но он далеко не всегда выгоден, поскольку после этого придется менять замок. Суть метода заключается в высверливании электродрелью сердцевины замка, что позволяет легко открыть дверь.

Это интересно: Причины стука клапанов на холодном двигателе и как их устранить

Нужно взять кусок гибкой, но жесткой проволоки длиной в восемьдесят сантиметров и сформировать крюк на одно конце. Длина крюка после изгиба должна составлять примерно десять сантиметров.

Когда крюк будет готов, нужно со стороны ручки двери отогнуть уплотнитель и просунуть проволоку. Далее нужно зацепить тягу двери, на которой находится кнопка-блокиратор. Как только вы зацепите тягу, можно тянуть крючок вверх и открывать дверь.

Отвертка и уплотнитель

Если заклинило зимой боковую дверь на новой Газели, то открыть полотно без ключа все же можно попробовать, для этого нужно:

1. С помощью плоской отвертки поддеть уплотнитель стекла.
2. Вручную опустить элемент.
3. Попасть в машину через пассажирскую дверцу рядом с водителем.

С помощью отвертки можно открутить отбойник боковой двери, круглые крепежи на Газели скрываются под пластмассовыми заглушками.

Если под рукой есть крепкая деревянная палка или железный прут с крюком на конце, то можно попробовать с их помощью отпереть механизм. Клином требуется упереться между рамкой и стойкой

Важно действовать аккуратно, чтобы не повредить лакокрасочное покрытие. Когда появится щель между стеклом и уплотнителем, можно опустить форточку или нажать на блокиратор

Петля

Чтобы попасть в Газель Некст при заклинивании сдвижной двери используют проволоку. Ее длина должна позволять достать до блокировочной кнопки. На конце металлического шнура требуется сделать петельку. По размерам она должна быть чуть больше кнопки открывания. Немного опустив стекло, проволока опускается в цель и одевается на кнопку блокиратора.

Ручной метод

1. Опустить ногу на подножку.
2. Упереться коленом в дверцу.
3. Потянуть ручку на себя и толкнуть. Створка двери должна отъехать наружу.

Принцип работы центрального замка

Механические дверные замки снабжаются так называемой «собачкой» или кнопкой. От кнопки к главному механизму идёт тяга, она выполнена в виде стержня из проволоки. Если эту тягу перемещать двигателем, можно управлять состоянием замка (открыто/заперто). Что и делается на практике, если установить актуатор:

Для сдвижной двери, как легко понять, задача усложняется: провода к электродвигателю подвести будет непросто. Обычно, используют разъёмный контакт, который предназначен специально для автобусов.

Отображённый на рисунке комплект стоит порядка 300 рублей.

Теперь можно поговорить о том, какие бывают актуаторы. Контакты на двери подключаются к двум проводам, значит, установить вы сможете только двухпроводной актуатор, а не какой-либо ещё. Подобное устройство, разумеется, внутри содержит электродвигатель. Согласно отзывам, для сдвижной двери «Газели» подходит не самый мощный электропривод. Усилие 6 кг, развиваемое им, можно считать достаточным. Сила тока для таких устройств не превышает 4-х Ампер. Можно купить и трёхамперные актуаторы, развивающие меньшее усилие (4-5 кг).

Снятие сдвижной двери и разборка механизма ее перемещения

Работаем вдвоем или втроем, так как дверь тяжелая.

1. Ключом или головкой «на 14» отворачиваем два болта крепления механизма открывания двери средней направляющей. Снимаем болты вместе с пластиной.

2. Удерживая дверь на весу, вынимаем из нее средний механизм открывания двери.

3. Шестигранным ключом «на 6» отворачиваем два болта крепления двери к верхней опоре.

4. Немного опустив дверь (на 2–3 см), выводим рычаг нижнего механизма открывания двери из зацепления с нижней направляющей

6. Ключом «на 14» отворачиваем три болта крепления рычага

7. Снимаем рычаг нижнего механизма с двери.

Устанавливаем дверь в следующей последовательности.

Сначала закрепляем на двери верхнюю опору.

Затем устанавливаем на дверь механизм средней направляющей.

Устанавливаем на дверь рычаг нижнего механизма, предварительно заведя ролик рычага в зацепление с нижней направляющей.

После установки регулируем положение двери.

Регулировка

После монтажа конструкции потребуется настроить механизм. Самостоятельная регулировка провисшей сдвижной двери на Газели потребует наличие того же комплекта инструментов и одного помощника. Необходимость регулировки возникает сразу после установки и в случае, когда требуется исправление дефектов. Алгоритм действий:

Иногда автолюбители дополнительно подкладывают шайбу под крепежные винты, которые удерживают опору вверху или внизу.

Чтобы заменить все полотно, проводится съем старой конструкции и установка новой. После проверяется исправность закрывания, положение приводов и шипов фиксатора.

Закрепляем актуатор внутри двери

Как самостоятельно снять обшивку

Все действия, перечисленные ниже, иллюстрируются одним фото.

Демонтируем стопор и розетку

1. Накидным гаечным ключом отворачивают два винта, крепящих стопор.
2. Плоской отвёрткой выкручивают саморезы, удерживающие розетку внутренней ручки.
3. Демонтируют стопор и розетку.
4. Поддевая круглые накладки отвёрткой, их полностью демонтируют, а затем снимают обшивку.

Результат всех стараний будет выглядеть так:

Дверь без защитной обшивки

Теплоизоляцию нужно снимать отдельно, соблюдая при этом осторожность

Демонтаж основного механизма замка

Дальше показан единственный чертёж, имеющий в данном обзоре значение.

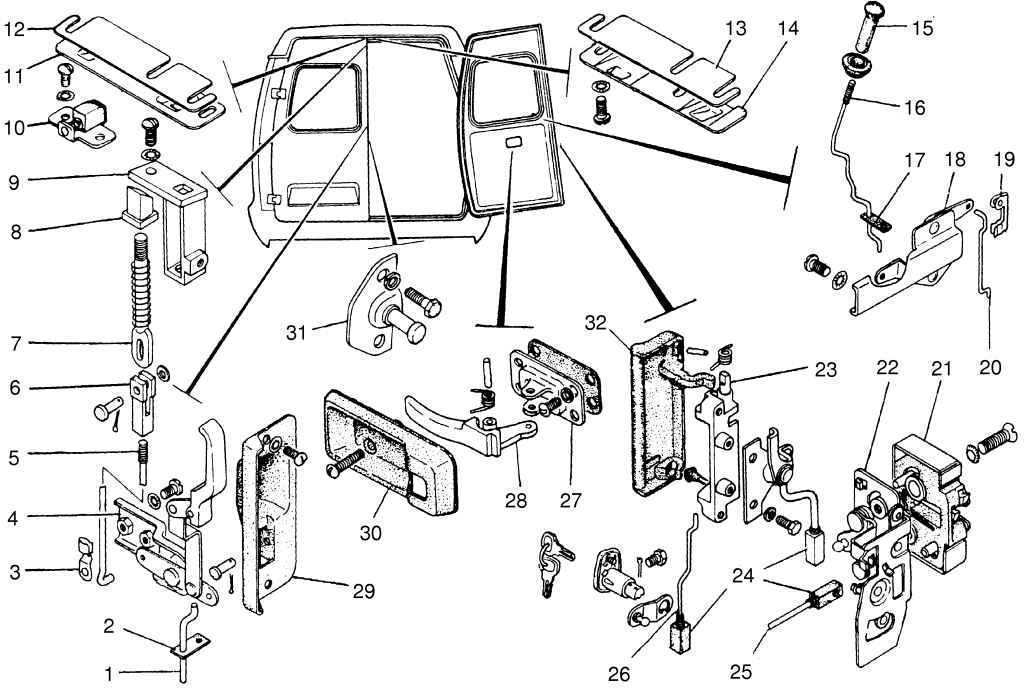

Схема механизма дверного замка

Замок крепится двумя винтами

Все способы установки актуатора

Дополнительный механизм дверных замков

Отметим, что для лучшего срабатывания электрических приводов нужно удалить или ослабить пружину (она показана на фото). Затем, можно просверлить центр сдвигаемой пластины. А можно ничего не сверлить, но тогда, вам понадобится больше деталей, которыми соединяют два стержня:

Крепёж тяг друг к другу

С актуатором в стандартном наборе идёт одна такая деталь.

Регулировка сдвижной двери

Работать удобнее вдвоем. Регулировку двери проводим, если дверь снималась, а также в случае нарушения ее правильного положения в процессе эксплуатации. Регулировку удобнее проводить со снятыми фиксаторами замка.

Регулировка положения двери по высоте

1. Ключом «на 17» ослабляем затяжку контргайки

2. Вращая регулировочный болт верхней опоры, ключом «на 14», поднимаем либо опускаем переднюю кромку двери, добиваясь равномерного зазора между ней и средней стойкой

Выставив дверь в требуемое положение, затягиваем контргайку регулировочного болта.

3. Ключом «на 14», ослабив два болта крепления механизма открывания двери средней направляющей, поднимаем или опускаем заднюю кромку двери, добиваясь равномерного зазора между дверью и боковиной кузова. Удерживая дверь в требуемом положении, затягиваем болты крепления механизма.

Регулировка положения двери «по глубине»

Ослабив контргайку регулировочного болта верхней опоры двери и перемещая опору в пределах регулировочной прорези, сдвигаем верхнюю кромку в горизонтальной плоскости, после чего затягиваем контргайку.

Ослабив ключом «на 12» два болта крепления нижнего рычага с роликом и перемещая рычаг в пределах прорези, регулируем положение нижней кромки двери в горизонтальной плоскости, после чего затягиваем болты.

Если описанных регулировок недостаточно, производим дополнительные регулировки.

Ключом «на 14», ослабив три болта крепления нижней опоры к двери, перемещаем опору в пределах прорезей вдоль двери, регулируем положение нижней кромки двери в горизонтальной плоскости.

Кроме того, допускается подкладывание шайб под болты крепления опоры верхней направляющей, либо между верхней направляющей и ее опорой.

Снятие передней двери

Дверь можно снять в собранном или разобранном виде. Снимаем наружное зеркало заднего вида, обивку двери, замок, стеклоподъемник и оба стекла (см. 9.1.2. Снятие и замена стекол и стеклоподъёмников кузова).

Тонкими плоскогубцами расшплинтовываем палец ограничителя двери.

Вынимаем палец.

Головкой «на 10» отворачиваем два болта крепления ограничителя.

Вынимаем ограничитель из внутренней полости двери.

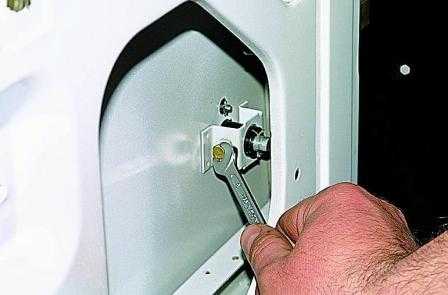

Ключом или головкой «на 12» отворачиваем четыре болта крепления петель.

. и снимаем дверь. Устанавливаем дверь в обратной последовательности, смазав детали ограничителя любой пластичной смазкой, а петли – трансмиссионным маслом.

Снятие сдвижной двери и разборка механизма ее перемещения

Работаем вдвоем или втроем, так как дверь тяжелая.

1. Ключом или головкой «на 14» отворачиваем два болта крепления механизма открывания двери средней направляющей. Снимаем болты вместе с пластиной.

2. Удерживая дверь на весу, вынимаем из нее средний механизм открывания двери.

3. Шестигранным ключом «на 6» отворачиваем два болта крепления двери к верхней опоре.

4. Немного опустив дверь (на 2–3 см), выводим рычаг нижнего механизма открывания двери из зацепления с нижней направляющей

5. Снимаем дверь

6. Ключом «на 14» отворачиваем три болта крепления рычага

7. Снимаем рычаг нижнего механизма с двери.

Устанавливаем дверь в следующей последовательности.

Сначала закрепляем на двери верхнюю опору.

Затем устанавливаем на дверь механизм средней направляющей.

Устанавливаем на дверь рычаг нижнего механизма, предварительно заведя ролик рычага в зацепление с нижней направляющей.

После установки регулируем положение двери.

Меры по предотвращению блокировки

Чтобы дверца могла закрываться правильно даже после длительной эксплуатации, важно вовремя проводить регулировку отдельных элементов и ухаживать за автомобилем. Основные правила и действия:

1. Открывать дверцу Газели следует аккуратно, исключить хлопанья.
2. Проводить смазочные действия, дополнительно применять антикоррозийное вещество.
3. Хорошо просушивать Газель после мойки в зимний период.
4. Регулировать дверцу, замок, ручку с помощью специальных болтов на стойке.
5. Периодически проверять работу привода.

Также стоит не забывать вовремя менять фурнитуру, которая износилась. Цена комплекта для сдвижного полотна составляет 1000 – 2000 рублей, в зависимости от производителя.

Автоматическая дверь на газель своими руками

За годы работы на рынке производства и поставок комплектующих для автобусов и микроавтобусов, компания BusDop зарекомендовала себя, как одну из самых успешных и надежных в данной области.

Что мы предлагаем

Электропривод одномоторный BOSCH в сборе MF01200M.

8 500 руб.

Электропривод двухмоторный BOSCH в сборе MF01400M.

12 000 руб.

Самые качественные и надежные шестеренки для всех приводов.

800 руб.

Контроллер управления приводом боковой сдвижной двери.

2 700 руб.

В наличии моторы всех модификаций BOSCH и не только.

от 2 500 руб.

Аварийное открывание двери.

Компания СКС Рус с 2011 года занимается оптовой и розничной продажей электроприводов дверей на микроавтобусы самых распространенных марок: ГАЗель Некст, Соболь, Форд Транзит, Mercedes Viano, Спринтер, Пежо Боксер,VolkswagenТ4, Т5,Крафтер и т.д. Мы работаем с проверенным поставщиками оборудования и предлагаем качественную продукцию по доступным ценам.

Контроль поездки

Установка электропривода двери автомат позволяет водителю контролировать процесс посадки и высадки пассажиров и исключает возможность выхода в неположенном месте

Безопасность

Электропривод двери, установленный на микроавтобусе, повышает безопасность пассажирских перевозок. Если при закрытии двери возникает препятствие, механизм останавливается и снова открывается, предотвращая защемление

Бесперебойность Работы

Даже если электропривод дверей микроавтобусов выйдет из строя, автомобиль сможет продолжить движение по маршруту. В этом случае водитель в течение нескольких минут переводит автоматический привод двери в ручной режим.

http://autoruk.ru/index.php?option=com_content&view=article&id=4260&catid=549&Itemid=823http://autolocked.ru/zamki/ustanovka-centralnogo-zamka-na-gazelhttp://stopdver.ru/

Регулировка сдвижной двери

Работать удобнее вдвоем. Регулировку двери проводим, если дверь снималась, а также в случае нарушения ее правильного положения в процессе эксплуатации. Регулировку удобнее проводить со снятыми фиксаторами замка.

Регулировка положения двери по высоте

1. Ключом «на 17» ослабляем затяжку контргайки

2. Вращая регулировочный болт верхней опоры, ключом «на 14», поднимаем либо опускаем переднюю кромку двери, добиваясь равномерного зазора между ней и средней стойкой

Выставив дверь в требуемое положение, затягиваем контргайку регулировочного болта.

3. Ключом «на 14», ослабив два болта крепления механизма открывания двери средней направляющей, поднимаем или опускаем заднюю кромку двери, добиваясь равномерного зазора между дверью и боковиной кузова. Удерживая дверь в требуемом положении, затягиваем болты крепления механизма.

Регулировка положения двери «по глубине»

Ослабив контргайку регулировочного болта верхней опоры двери и перемещая опору в пределах регулировочной прорези, сдвигаем верхнюю кромку в горизонтальной плоскости, после чего затягиваем контргайку.

Ослабив ключом «на 12» два болта крепления нижнего рычага с роликом и перемещая рычаг в пределах прорези, регулируем положение нижней кромки двери в горизонтальной плоскости, после чего затягиваем болты.

Если описанных регулировок недостаточно, производим дополнительные регулировки.

Ключом «на 14», ослабив три болта крепления нижней опоры к двери, перемещаем опору в пределах прорезей вдоль двери, регулируем положение нижней кромки двери в горизонтальной плоскости.

Кроме того, допускается подкладывание шайб под болты крепления опоры верхней направляющей, либо между верхней направляющей и ее опорой.

Основные причины заклинивания

Газель – это автомобиль, который в основном приобретается для бизнеса. В России его используют в качестве маршрутного такси для личных целей или перевозки большого количества людей в виде частного извоза. Чтобы открыть конструкцию без повреждения полотна, когда направляющая боковой двери Газель заклинило, нужно выбрать подходящий способ процедуры. Он вычисляется в зависимости от ситуации и характера неисправности. Причины:

1. Поломка фурнитуры. Дверь может заесть. Иногда слетает собачка, которая создает плавный ход каретки.
2. Западает средний или задний штырь, отвечающий за фиксацию полотна во время открытия.
3. Перегорел один из электронов пассажирской дверцы. Он может замкнуть из-за частой мойки транспорта или климатических условий.
4. Неаккуратное обращение с конструкцией. Пассажиры часто с силой хлопают дверью, когда покидают салон транспорта.
5. Отсутствие ухода за сдвижным полотном. Дверца может заклинивать. Регулярно следует проводить диагностику, профилактику, смазочные и регулировочные работы.

Рекомендуется обратить внимание на положение двери: наличие деформации, размер зазора между полотном и кузовом, свисание или перекос. Деформация может произойти, если Газель принимала участие в ДТП

В таком случае сначала конструкцию рихтуют, затем ремонтируют механизмы.

Как заменить замки задней двери автомобиля Соболь

Снятие и установка замков задней двери автомобиля Соболь особого труда не составляет

Нужно перед этой работой запастись запасными клипсами, на случай их поломки.

Снятие правого замка задней двери

Отверткой поддеваем и открываем заглушки ручки двери.

Головкой «на 10» отворачиваем два болта крепления ручки и снимаем ее.

Тем же ключом отворачиваем болт крепления зажима ограничителя и снимаем его.

Тем же ключом отворачиваем два болта крепления кронштейна ограничителя и снимаем его вместе с ограничителем

Отверткой отворачиваем винт крепления розетки внутренней ручки

Поддевая отверткой, снимаем восемь пластмассовых фиксаторов обивки двери.

Поддев отверткой, отсоединяем тягу выключателя замка от поводка выключателя.

Плоскогубцами с тонкими губками вынимаем шплинт крепления поводка и снимаем поводок с выключателя (поводок можно снять с выключателя и вместе с тягой)

Ключом «на 8» отворачиваем на 2–3 оборота болт крепления выключателя замка и вынимаем выключатель.

Отверткой поддеваем и отсоединяем тягу внутренней ручки.

Отверткой отворачиваем два винта

снимаем внутреннюю ручку вместе с тягой.

Отворачиваем кнопку блокировки замка.

Отверткой отворачиваем два винта крепления кронштейна рычага.

Отводим кронштейн с рычагом в сторону и через проем отверткой поддеваем зажим тяги замка.

Отсоединяем тягу от рычага и снимаем рычаг с кронштейном и тягой кнопки блокировки замка.

Большой отверткой отворачиваем два винта крепления запорного механизма и снимаем механизм.

Торцевым ключом или головкой «на 8» отворачиваем два болта крепления привода наружной ручки.

Снимаем привод вместе с замком.

Головкой «на 8» отворачиваем два болта крепления наружной ручки.

Головкой «на 12» отворачиваем фиксатор замка правой двери (на левой двери)

Ключом «на 8» отворачиваем два болта крепления

снимаем верхний и нижний ограничители вертикального перемещения двери

Собираем правый замок задней двери в обратной последовательности, смазав все трущиеся соединения моторным или трансмиссионным маслом

Снятие левого замка задней двери

Снимаем упор, обивку, верхний и нижний ограничители вертикального перемещения двери.

Головкой или ключом «на 8» отворачиваем верхний болт крепления корпуса верхнего стопора

отворачиваем нижний болт крепления корпуса верхнего стопора замка.

Тем же ключом отворачиваем два болта крепления привода замка

Откручиваем два болта крепления основания стопора.

Отводим основание стопора наружу и плоскогубцами с тонкими губками вынимаем шплинт оси ручки замка стопора.

Снимаем основание стопора.

Через образовавшийся проем, надавив пальцем или поддев отверткой, отсоединяем пружинный зажим

снимаем пружинный зажим верхней тяги стопора (для наглядности показано на снятом замке)

Вынимаем верхний корпус стопора вместе со стопором и тягой из двери

Ключом «на 8» отворачиваем два болта крепления корпуса нижнего стопора, аналогичные креплениям корпуса верхнего стопора.

Развернув, утапливаем нижний стопор внутрь двери и вынимаем его вместе с тягой и приводом замка стопора.

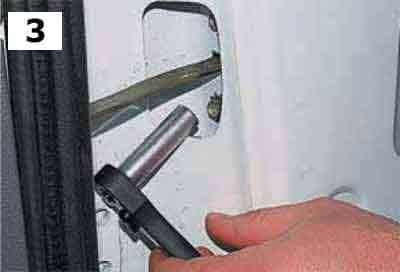

Ключом «на 8» отворачиваем по два болта крепления двух нижних защелок стопоров левой и правой частей двери

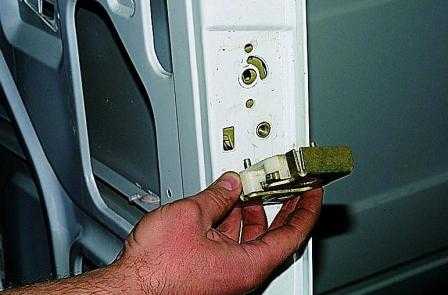

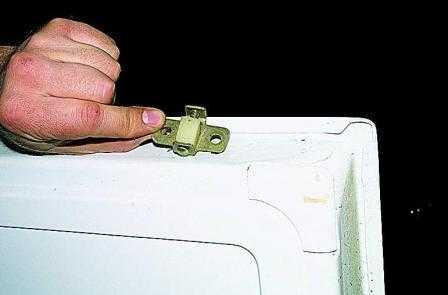

Снимаем защелки. Аналогично снимаем верхние защелки стопоров

Собираем замок в обратной последовательности, смазав все трущиеся соединения моторным маслом.

настройка автоматической двери газель

Со временем после покупки или установки конструкции, требуется регулировка боковой двери Газель. Самостоятельный ремонт требует подробного изучения схемы и соответствующей подготовки. Полотно тяжелое, поэтому во время работы потребуется помощь одного-двух человек и комплект инвентаря. Если неаккуратно выполнить эту процедуру, то может возникнуть риск поломки внутренних механизмов, сбой регулировки, проседание или отход створки от кузовной части, поэтому стоит ответственно подойти к процедуре.

Устройство и инструменты для работы

Регулировка передних дверей Газель показана после их установки. Чтобы выполнить все правильно, следует изучить принцип работы полотна. У большинства Газелей установлена сдвижная дверь, рассмотрим подробнее устройство конструкции:

• створка открывается в сторону, параллельно кузову;
• выезжать помогают специальные крепления;
• за счет фиксаторов, подшипников и ходовой ленте движение происходит плавное;
• во время закрывания полотно надежно фиксирует замыкающее устройство;
• подвижные ручки позволяют открывать дверь изнутри или снаружи, если створка не закрыта на замок.

Для самостоятельного ремонта понадобится ключ №6, 14, 17.

Съем и установка боковой двери

Имея под рукой необходимый инвентарь, помощников и помещение для работы, съем конструкции происходит в несколько этапов:

1. Демонтаж средней направляющей – снимается облицовочная панель. Для этого потребуется ключом на 14 снять винты, затем удерживающие пластины.
2. Чтобы извлечь средний механизм, дверь удерживается на весу.
3. Шестигранником откручиваются верхние болты, которые соединяют створку с основной опорой.
4. Дверца немного опускается. Это позволяет вывести рычаг механизма, который расположен в нижней части.
5. Проводится съем полотна после откручивания и снятия трех винтов на рычажном крепеже.

Обратная установка выполняется в обратном порядке. Следует учесть, что в этом процессе сначала крепится верхняя опора, а потом нижняя.

Регулировка

После монтажа конструкции потребуется настроить механизм. Самостоятельная регулировка провисшей сдвижной двери на Газели потребует наличие того же комплекта инструментов и одного помощника. Необходимость регулировки возникает сразу после установки и в случае, когда требуется исправление дефектов. Алгоритм действий:

Снимаются фиксирующие элементы с замка. Ослабляется затяжка контргайки инструментом на 17. Болты верха ослабляются 14 ключом. Теперь дверь подвижна и возможна регулировка. Для этого полотно приподнимается или опускается, в зависимости от характера неисправности

Важно добиться равномерного зазора. После того как дверь выставлена правильно, все крепления хорошо затягиваются

Если пренебречь этим правилом, то створка может слететь с петель или самостоятельно открыться во время движения. Регулировка верхней части проводится аналогичным способом, только ослабляются винты опоры внизу. Если требуется регулировка «по глубине», то после ослабления механизмов требуется перемещать опору, сдвигая кромку вверх в горизонтальной плоскости. Для сдвига вниз откручивают крепления нижнего рычага с роликом.

Иногда автолюбители дополнительно подкладывают шайбу под крепежные винты, которые удерживают опору вверху или внизу.

Чтобы заменить все полотно, проводится съем старой конструкции и установка новой. После проверяется исправность закрывания, положение приводов и шипов фиксатора.

При деформации кузова отрегулировать дверь вряд ли удастся, потребуется рихтовка.
