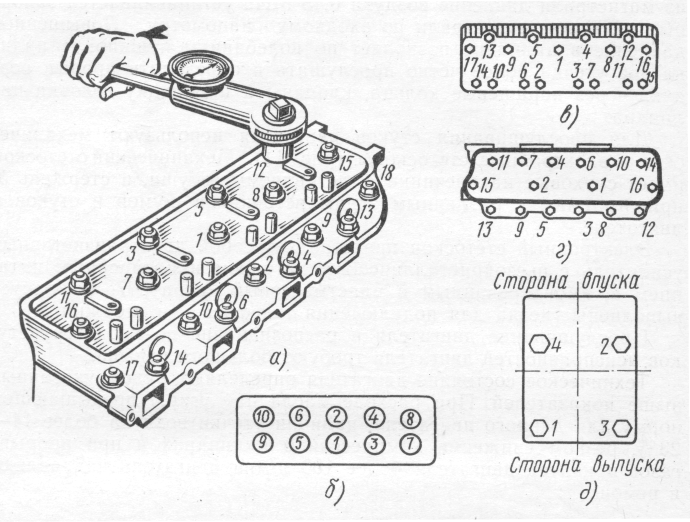

Схема протяжки головки двигателя газ 53

Блок цилиндров (рис.1)

Блок цилиндров 4 составляет одно целое с верхней частью картера. Он отлит под давлением из высокопрочного алюминиевого сплава. Блок цилиндров разделен на две части горизонтальной перегородкой, в которой сделаны четыре отверстия для установки гильз цилиндров. Верхняя часть образует общую для всех цилиндров охлаждающую рубашку. По контуру рубашки имеется десять бобышек для шпилек крепления головки цилиндров. Нижняя (картерная) часть блока разделена на четыре отсека поперечными перегородками, в которые устанавливаются коренные подшипники коленчатого вала.

Коленчатый вал 55 установлен на пяти коренных подшипниках. Крышки 2 подшипников изготовлены из ковкого чугуна; каждая крышка крепится к блоку двумя шпильками диаметром 12 мм. В первой крышке торцы обработаны совместно с блоком для установки шайб 53 и 54 упорного подшипника. Все крышки имеют шипы, плотно входящие в пазы блока. Такая конструкция крышек подшипников и изготовление их из чугуна (коэффициент линейного расширения алюминиевого сплава вдвое больше, чем у чугуна) обеспечивают малое изменение рабочих зазоров в подшипниках при нагревании и охлаждении двигателя. Крышки подшипников растачиваются в сборе с блоком pи поэтому при ремонте их надо устанавливать на свои места. Для облегчения установки на всех крышках, кроме первой и пятой, выбиты их порядковые номера. Гайки шпилек крепления крышек затягиваются динамометрическим ключом с усилением 11-12 кгс-м.

Гнезда для подшипников распределительного вала 40 расположены в верхней левой части поперечных перегородок блока. Третья и четвертая перегородки имеют снизу наклонные плоскости для крепления масляного насоса.
В средней горизонтальной перегородке (с левой стороны) просверлены восемь отверстий для толкателей 39 штанг клапанов: четыре отверстия, выполненные в отливке, соединяют полости клапанной камеры и камеры толкателей с масляным картером.

Камера толкателей закрыта штампованной из листовой стали крышкой. Крышка по контуру уплотняется пробковой прокладкой и крепится к блоку двумя шпильками, под гайки которых поставлены фибровые уплотняющие прокладки.
С левой стороны блока отлиты приливы для установки масляного фильтра, бензинового насоса, привода распределителя и бобышка для указателя уровня масла. С правой стороны (в верхней картерной части стенки блока) расположен прилив, через который проходит продольный масляный канал.
Бобышки для крепления кронштейнов двигателя расположены в передней части блока с правой и левой сторон. На правой стороне спереди предусмотрены две бобышки для крепления генератора. Нижний фланец блока снабжен шпильками диаметром 8 мм для крепления масляного картера.

К передней стенке блока на паронитовой прокладке крепится отлитая из алюминиевого сплава крышка 43 распределительных шестерен. В отверстие в крышке для выхода носка коленчатого вала запрессована обойма с самоподтягивающимся резиновым сальником 44.

К заднему торцу блока шестью болтами крепится отлитый также из алюминиевого сплава картер сцепления. Точное расположение картера сцепления, необходимое для правильной работы коробки передач, обеспечивается двумя установочными штифтами диаметром 13 мм. Задний торец картера сцепления и отверстие в нем для установки коробки передач для обеспечения соосности первичного вала коробки передач с коленчатым валом обрабатываются в сборе с блоком 4, и поэтому картеры сцепления не взаимозаменяемы.
Цилиндры двигателя выполнены в виде легкосъемных мокрых гильз 6, отлитых из серого чугуна. Для повышения износостойкости гильза в верхней части снабжена вставкой из коррозионностойкого чугуна. Длина вставки 50 мм, толщина ее стенки 2 мм.

Гильза вставляется в гнездо блока нижней частью, диаметр которой равен 100 мм. В плоскости нижнего стыка гильза уплотнена прокладкой 5 из мягкой меди толщиной 0,3 мм, а по верхнему торцу — прокладкой головки цилиндров. Для надлежащего уплотнения верхний торец гильзы выступает над плоскостью блока на 0,034-0,089 мм. При этом красномедная прокладка должна быть обжата. Для надежного уплотнения необходимо, чтобы разница в выступании гильз над плоскостью блока на одном двигателе была в пределах 0,025 мм. Это достигается (на заводе) сортировкой гильз цилиндров по высоте (от нижнего стыка до верхнего торца) и блоков по p pглубине проточки под гильзу (от его верхнего торца) на две группы. При смене гильз у цилиндров равномерность выступания можно обеспечить подбором красномедных прокладок соответствующей толщины.

О двигателе ЗМЗ-53

Как и сам автомобиль, его двигатель является не менее легендарным. Этот движок выполнен по схеме V8. Его рабочий объём составляет 4.25 литров, а максимальная мощность 115 л. с. Конечно, по современным меркам соотношение мощности и объёма далеко не выдающееся, однако, для начала 60-х, а также для карбюраторного силового агрегата вполне приличное. Этих моторов было выпущено намного больше, чем грузовиков ГАЗ-53, кроме Газонов они устанавливались ещё на ГАЗ-3307, ГАЗ-3308 и ПАЗ-3205. А ЗМЗ-66, которым оснащались легендарные «Шишиги» — ГАЗ-66, это всё тот же ЗМЗ-53, адаптированный для полноприводного армейского грузовика. Истоки данного силового агрегата уходят в 50-е годы, когда в Заволжске для первой Волги ГАЗ-21 и для Чайки был разработан двигатель ЗМЗ-13. В своё время двигатель произвёл фурор в мире из-за широкого применения алюминия в его конструкции. В то время он считался самым современным. Используя наработки по ЗМЗ-13, путём уменьшения объёма, был получен ЗМЗ-53. Другими словами, ЗМЗ-53 по конструкции был точно таким же, как ЗМЗ-13, только меньшего объёма. И многие детали у обоих моторов абсолютно идентичны и взаимозаменяемы. У движка ЗМЗ-53 стали меньше поршни, их диаметр уменьшили со 100 до 92 мм, также стал меньше ход поршня — с 88 до 80 мм. На протяжении всей своей истории происходила модернизация двигателя ЗМЗ-53, направленная на увеличение надёжности и снижение расхода топлива. И автомобилисты это оценили. Несмотря на то, что стандартом для грузовых машин считаются дизельные моторы, до сих пор Газоны с этими силовыми агрегатами являются популярными. А повышенные эксплуатационные расходы сумели нивелировать установкой газового оборудования.

Когда необходимо делать затяжку?

Не каждый автолюбитель осознает важность этого нюанса. И не все водители понимают, что нужно соблюдать порядок затяжки штифтов

Этот момент важен, и пренебрегать им не рекомендуется. Если являетесь владельцем ГАЗ 53 и неправильно затянули винты ГБЦ, это может стать причиной появления других неисправностей. Соответственно, ремонт двигателя повлечет множество денежных затрат.

Грузовой автомобиль ГАЗ 53

Десять лет назад процедура в транспортном средстве осуществлялась специалистами при ТО авто. В законодательство были внесены поправки, согласно которым эта процедура была отменена. Теперь затягивать винты — головная боль владельцев машин. В каких случаях ее выполнять?

• Если заметили, что из-под ГБЦ протекает расходный материал, а именно моторное масло. В некоторых случаях это может стать последствием механических повреждений прокладки головки. Либо прокладка могла просто износиться. Но иногда утечка масла происходит в результате ослабления винтов ГБЦ.
• Если разбирали двигатель своего ГАЗ 53. При сборке и установке головки блока цилиндров момент и порядок затяжки винтов необходимо соблюдать в любом случае. Если это не сделать, то при долгой эксплуатации ГБЦ может произойти ее деформация.

Если увидели, что болты можно подтянуть, то этим нужно заняться. Винты головки блока цилиндров могут ослабляться произвольно, во время эксплуатации транспортного средства. Поэтому производить диагностику натяжения необходимо раз в 3 тысяч километров пробега.

 Загрузка …

Назначение и строение ГБЦ

Современные автомобили в подавляющем большинстве используют различные виды топлива для совершения работы за счет его сгорания. Воспламенение воздушно-топливной смеси происходит в двигателе внутреннего сгорания.

При детонации топлива в камере сгорания происходит «взрыв» смеси и при этом выделяется газы, которые и толкают поршень к нижней мертвой точке. Чтобы работа двигателя была корректна, все отработавшие газы через выпускной коллектор выводятся в атмосферу. Для этого в конструкции двигателя предусмотрена система газораспределения

Наиболее важной составляющей этого механизма является головка блока цилиндров

Головка блока цилиндров механизма газораспределения предназначена для обеспечения герметичности между поршнем и поверхностью камеры сгорания двигателя.

В зависимости от конструкции автомобильного двигателя, головки блока цилиндров могут изготавливаться из чугуна или более легкого алюминия. Форму ГБЦ обычно придают путем литья. Конструктивные особенности могут быть различны, но в основном головка содержит такие части, как:

• камеры сгорания;
• клапана (различают впускные и выпускные, в соответствие с их назначением – впускные открывают доступ рабочей смеси из топлива и воздуха в цилиндр, выпускные – осуществляют вентиляцию цилиндра за счет выталкивания поршнем отработавших газов в выпускной коллектор);
• участок газораспределительного механизма;
• рубашка охлаждения;
• отливка для форсунок или свечей зажигания;
• масляные каналы.

Между блоком цилиндров и головкой обычно устанавливается прокладка, которая не допускает прорыва газов из-под камеры сгорания, а также масла и охлаждающей жидкости из каналов, соединяющие ГБЦ и сам блок.

О силах, действующих на ГБЦ во время работы мотора

При работе мотора автомобиля, головка подвергается воздействию высокого давления (за счет такта сжатия в камере сгорания давление может достигать до 15 атмосфер), высокой температуры сгорания смеси (около 550-600 ºС), вибрации со стороны кривошипно-шатунного механизма.

Между блоком цилиндров и головкой устанавливается прокладка, которая имеет определенную толщину – при затягивании болтов крепления головки, эта толщина уменьшается (дает усадку) и ГБЦ плотно прилегает к корпусу двигателя. Но во время затяжки, головка имеет свойство деформироваться на тысячные доли миллиметра, поэтому болты всегда заворачивают в определенном порядке.

Силы, действующие на ГБЦ во время затягивания болтов

В процессе затягивания болтов в местах их крепления давление на поверхность значительно повышается, что в свою очередь приводит к V- образной деформации «подошвы». При не соблюдении порядка затягивания, а также с не регламентированным моментом (усилием), монтаж головки может привести к прогоранию прокладки в следствии прорыва газов, что поведет за собой более серьезные последствия.

Профилактика и обслуживание двигателя

Двигатели внутреннего сгорания семейства ЗМЗ 53 обладают неплохим ресурсом и довольно выносливы, но чтобы этот ресурс не сокращался, не мешает проводить регулярное техническое обслуживание ДВС. К мерам профилактики и обслуживания относится:

Для того чтобы как можно дольше мотор автомобиля ГАЗ 53 обходился без капитального ремонта, необходимо регулярно диагностировать неисправности и поддерживать должное состояние двигателя, незамедлительно ликвидировать все неполадки, которые имеют отношение к изнашиванию деталей мотора, а также использовать рекомендуемое производителями топливо и моторное масло.

По возможности нужно предохранять поршни и поверхность камер сгорания от нагара.

Систематическая диагностика двигателя

В систематической проверке нуждаются крепления головок цилиндров к блоку цилиндров. Если крепление ослабло, то гайки необходимо подтянуть. Перед этим желательно слить из системы охлаждающую жидкость, после этого нужно ослабить крепление впускной трубы к головкам цилиндров, дабы избежать влияния подтяжки головки одного цилиндра на другую.

на фото устройство двигателя грузовика ГАЗ-53

Только после этого гайки крепления подтягивают при помощи динамометрического ключа. Такую подтяжку рекомендуют делать при первых трёх технических обслуживаниях автомобиля. Потом подтяжку делают немного реже — каждое ТО-2.

Как говорилось выше, при использовании рекомендуемого топлива и смазочных материалов, ремонта двигателя вполне можно избежать, нагар на поршнях и камерах внутреннего сгорания будет небольшим и никаким образом не повлияет на работу мотора. Но если пренебрегать рекомендациями производителей, то отложения нагара будет значительными, а это в свою очередь приведёт к детонации, снижению мощности и повышению расхода горюче-смазочных материалов.

схема устройства двигателя автомобиля ГАЗ-53

Как удалить нагар

Для того чтобы избавиться от нагара, необходимо хорошо очистить днища поршней и стенки камер внутреннего сгорания. В нагаре содержится большое количество ядовитых веществ, и нужно хорошо следить за тем, чтобы они не попали в дыхательные пути. Для этого нагар хорошо смазывают керосином.

Замена деталей коленчатого вала

Для увеличения потенциала двигателя на ГАЗ-53, необходимо регулярно производить замену поршневых колец и коренных вкладышей коленчатого вала. Вкладыши заменяют при значительном падении давления моторного масла. По мере надобности следует заменять и шатунные вкладыши.

Также нужно проводить тщательную очистку полостей шатунных шеек коленчатого вала. Если их очистка произведена некачественно, то это приведёт к быстрому изнашиванию шатунных вкладышей.

Замена поршневых колец

Если расход масла начал превышать 400 г на 100 км пробега, то значит пришло время сменить поршневые кольца. Нужно устанавливать комплект колец, который состоит из компрессионного чугунного кольца и набора стальных дисков.

Периодической проверки требует и газораспределительный механизм. При необходимости нужно регулировать зазоры клапанов и очищать их от нагара. Зазоры нужно проверять только на холостом двигателе, при полностью опущенном толкателе.

Процесс и порядок

Наш ресурс советует начинающим автомобилистам подумать перед тем, как осуществлять натяжку штифтов ГБЦ своими руками. На практике начинающие автолюбители, не имея опыта, приступают к выполнению процедуры не понимая, насколько печально она может обернуться. Разумеется, в случае неправильных действий. Рассмотрим эту процедуру для автомобиля ГАЗ 53. Помните, что каждый отдельный двигатель имеет свои нюансы в работе.

Необходимые инструменты

Если уже установили головку блока цилиндров на место, то целый набор инструментов не понадобится. Для затяжки необходимо подготовить один инструмент — динамометрический ключ. Он нужен для выполнения работ, поскольку правильно определить момент можно только с помощью него. Дома такой инструмент мало у кого есть, т. к. у него — определенная специфика работы. Можно попробовать попросить его у мастеров на СТО, но, не бесплатно. Если решили приобрести такой ключ для себя, учтите, что его стоимость не менее 1 200 рублей или 350 гривен.

Динамометрический ключ

Еще один совет. Иногда мало понимающие «авто-эксперты» советуют не пользоваться динамометрическим ключом, а использовать обычный, гаечный. Они мотивируют это тем, что винты нужно затянуть до максимума, а покупка динамометрического инструмента — это бесполезная трата денег. Можно сказать, что они не осознают серьезность ситуации. Поэтому, если хотите, чтобы процесс ремонта прошел правильно, запаситесь динамометрическим ключом.

Поэтапная инструкция

Ели вы владелец ГАЗ 53, рекомендуем воспользоваться сервисным мануалом к авто. Возможно, двигатель вашего ГАЗ 53 имеет определенные нюансы в работе или свою специфику. Инструкция ниже актуальна для всех ГАЗов 53. Если готовы к выполнению этих работ, можете приступать. Если меняли уплотнительную прокладку или делали ремонт мотора, то соберите его и установите новый уплотнитель.

Осмотрите болты головки блока цилиндров. Они должны быть в идеальном состоянии. Если на винтах замечены механические повреждения или следы деформации, нужно их заменить. Повторное использование болтов не рекомендуется, но если их состояние — идеальное или близкое к нему, то эксплуатация штифтов допускается

Обратите внимание на резьбу — она должна быть чистой. Гнезда для штифтов — тоже. Если заметили грязь или металлическую стружку на элементах, их нужно очистить металлической щеткой.
Штифты перед затяжкой следует смазать, для этого подойдет моторная жидкость.

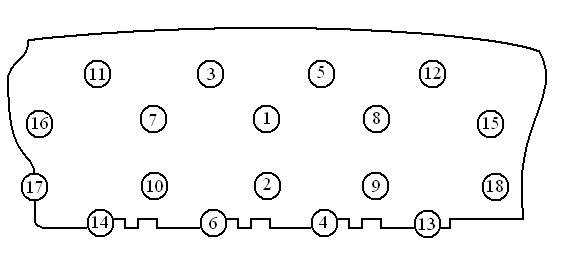

Вставьте винты в отверстия и затяните их согласно порядку на схеме

Используя динамометрический ключ, все штифты нужно затянуть моментом 7,3 — 7,8 кГм. Соблюдайте при этом порядок. Если температура в помещении, где проводите ремонт, минусовая (ниже -5 градусов), то момент натяжения ГБЦ должен составлять 7,3 кГм. Если составляет 20 градусов, то момент натяжки должен соответствовать нижнему пределу.

Если заметили грязь или металлическую стружку на элементах, их нужно очистить металлической щеткой.
Штифты перед затяжкой следует смазать, для этого подойдет моторная жидкость.
Вставьте винты в отверстия и затяните их согласно порядку на схеме. Используя динамометрический ключ, все штифты нужно затянуть моментом 7,3 — 7,8 кГм. Соблюдайте при этом порядок. Если температура в помещении, где проводите ремонт, минусовая (ниже -5 градусов), то момент натяжения ГБЦ должен составлять 7,3 кГм. Если составляет 20 градусов, то момент натяжки должен соответствовать нижнему пределу.

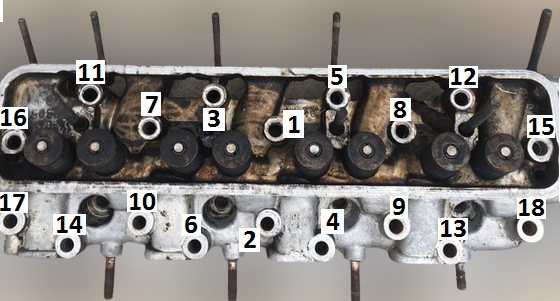

Затяните винты головки блока ГАЗ 53

Соблюдая при этом порядок, указанный на схеме После этого по ремонту процесс натяжки винтов ГБЦ можно считать оконченным. Напомним, что во время проведения такого ремонта нужно быть внимательным, несоблюдение нюансов приведет к отрицательному результату. Чрезмерно перетянув штифты, можно спровоцировать появление микротрещин на корпусе двигателя. Как можно догадаться, это выльется в недешевый ремонт. Потребуется заваривать трещины либо менять саму ГБЦ.

Не забывайте, что штифты должны быть хорошего качества

Отсутствие трещин, металлической пыли, деформации — обязательное условие, которого важно придерживаться во время подобных работ. Если не можете ответить самому себе точно, сможете ли все сделать правильно, не беритесь за протяжку

Неисправности двигателя

У мотора ГАЗ 53 встречаются такие же поломки, как и на другом бензиновом силовом агрегате. Но просто так они не появляются, причина обязательно должна быть. Рассмотрим поломки и их причины:

• Стук шатунных вкладышей (шеек) коленчатого вала. Одна из самых неприятных и серьезных неисправностей в ДВС. Причиной является недостаточный уровень масла в картере, низкое давление (или полное его отсутствие) в системе, общий износ всех коренных и шатунных шеек;
• Большой расход масла. Масло может расходоваться через поршневые кольца (угар) или течь через соединения или сальники. Масло может вытекать в случае, если отсутствует вентиляция картера, забивается сапун;
• Стук поршней или верхних втулок в шатунах. У поршней могут лопаться юбки или перегородки между поршневыми кольцами, прогорать днище. Как правило, многие неполадки в поршневой группе происходят из-за перегрева двигателя;
• Прогорание прокладок ГБЦ. Также наиболее частой причиной является перегрев. Еще при перегреве часто коробит поверхности самих головок, и при замене прокладок неплохо бы проверить поверхности ГБ на кривизну. При необходимости поверхности фрезеруют или производят замену деталей;
• Прогорание выпускных клапанов. Впускные клапана не прогорают, но вот износ направляющих втулок не является редкостью. Клапана прогорают чаще всего по трем причинам – из-за некачественного бензина, из-за попадания на клапана масла (плохая поршневая группа), из-за отсутствия зазора в клапанах.

Поломки и причины можно перечислять долго, поэтому для примера взяты самые типичные.

Процесс и порядок

Наш ресурс советует начинающим автомобилистам подумать перед тем, как осуществлять натяжку штифтов ГБЦ своими руками. На практике начинающие автолюбители, не имея опыта, приступают к выполнению процедуры не понимая, насколько печально она может обернуться. Разумеется, в случае неправильных действий. Рассмотрим эту процедуру для автомобиля ГАЗ 53. Помните, что каждый отдельный двигатель имеет свои нюансы в работе.

Необходимые инструменты

Если уже установили головку блока цилиндров на место, то целый набор инструментов не понадобится. Для затяжки необходимо подготовить один инструмент — динамометрический ключ. Он нужен для выполнения работ, поскольку правильно определить момент можно только с помощью него. Дома такой инструмент мало у кого есть, т. к. у него — определенная специфика работы. Можно попробовать попросить его у мастеров на СТО, но, не бесплатно. Если решили приобрести такой ключ для себя, учтите, что его стоимость не менее 1 200 рублей или 350 гривен.

Динамометрический ключ

Еще один совет. Иногда мало понимающие «авто-эксперты» советуют не пользоваться динамометрическим ключом, а использовать обычный, гаечный. Они мотивируют это тем, что винты нужно затянуть до максимума, а покупка динамометрического инструмента — это бесполезная трата денег. Можно сказать, что они не осознают серьезность ситуации. Поэтому, если хотите, чтобы процесс ремонта прошел правильно, запаситесь динамометрическим ключом.

Поэтапная инструкция

Ели вы владелец ГАЗ 53, рекомендуем воспользоваться сервисным мануалом к авто. Возможно, двигатель вашего ГАЗ 53 имеет определенные нюансы в работе или свою специфику. Инструкция ниже актуальна для всех ГАЗов 53. Если готовы к выполнению этих работ, можете приступать. Если меняли уплотнительную прокладку или делали ремонт мотора, то соберите его и установите новый уплотнитель.

Осмотрите болты головки блока цилиндров. Они должны быть в идеальном состоянии. Если на винтах замечены механические повреждения или следы деформации, нужно их заменить. Повторное использование болтов не рекомендуется, но если их состояние — идеальное или близкое к нему, то эксплуатация штифтов допускается

Обратите внимание на резьбу — она должна быть чистой. Гнезда для штифтов — тоже

Если заметили грязь или металлическую стружку на элементах, их нужно очистить металлической щеткой.
Штифты перед затяжкой следует смазать, для этого подойдет моторная жидкость.
Вставьте винты в отверстия и затяните их согласно порядку на схеме. Используя динамометрический ключ, все штифты нужно затянуть моментом 7,3 — 7,8 кГм. Соблюдайте при этом порядок. Если температура в помещении, где проводите ремонт, минусовая (ниже -5 градусов), то момент натяжения ГБЦ должен составлять 7,3 кГм. Если составляет 20 градусов, то момент натяжки должен соответствовать нижнему пределу.

После этого по ремонту процесс натяжки винтов ГБЦ можно считать оконченным. Напомним, что во время проведения такого ремонта нужно быть внимательным, несоблюдение нюансов приведет к отрицательному результату. Чрезмерно перетянув штифты, можно спровоцировать появление микротрещин на корпусе двигателя. Как можно догадаться, это выльется в недешевый ремонт. Потребуется заваривать трещины либо менять саму ГБЦ.

Не забывайте, что штифты должны быть хорошего качества

Отсутствие трещин, металлической пыли, деформации — обязательное условие, которого важно придерживаться во время подобных работ. Если не можете ответить самому себе точно, сможете ли все сделать правильно, не беритесь за протяжку

Как протянуть головку на ГАЗ 53

1. Первую затяжку рекомендуется проводить без особых усилий. Предварительно выровнять плоскость головки блока цилиндров относительно блока цилиндров.
2. После того, как голова будет правильно установлена. Затяжку можно повторить, но с помощью динамометрического ключа. Даже приложив немного усилий. Прижмите головку к прокладке и совместите втулки.
3. Теперь момент затяжки можно увеличить до половины максимального момента затяжки
4. Затяжку головки ГАЗ 53 окончательно проводят с моментом затяжки 77-82 Нм
5. Через некоторое время проверяем установленный момент затяжки. И делаем контрольную протяжку с максимальным усилием.
6. Тем более равномерным будет усилие на каждом штифте. Тем меньше вероятность обрыва проводов в блоке цилиндров. Проблема с выходом провода из блока. Актуальнее становится с каждой последующей переборкой двигателя.

Необходимые инструменты

Если вы уже установили головку блока цилиндров на место, вам не понадобится целый набор инструментов. Для затяжки необходимо подготовить один инструмент — динамометрический ключ. Работу проводить необходимо, так как только с ее помощью можно правильно определить момент. В домашних условиях такой инструмент есть мало у кого, так как он имеет определенную специфику работы. Можно попробовать спросить у мастеров АЗС, но не бесплатно. Если вы решили приобрести себе такой ключ, учтите, что его стоимость составляет не менее 1200 рублей или 350 гривен.

Еще один совет. Иногда непонятливые «автомобильные эксперты» советуют не использовать динамометрический ключ, а использовать обычный гаечный ключ. Мотивируют это тем, что винты нужно затягивать по максимуму, а покупка динамометрического инструмента — пустая трата денег. Можно сказать, что они не осознают серьезность ситуации. Поэтому, если вы хотите, чтобы процесс ремонта прошел хорошо, запаситесь динамометрическим ключом.

Поэтапная инструкция

Если вы владелец ГАЗ 53, рекомендуем воспользоваться руководством по ремонту автомобиля. Возможно, двигатель вашего ГАЗ 53 имеет какие-то нюансы в работе или технических характеристиках. Следующая инструкция актуальна для всех ГАЗ 53. Если вы готовы выполнять эти работы, можно приступать. Если вы меняли прокладку или ремонтировали двигатель, соберите его и установите новую прокладку.

Осмотрите болты крепления головки блока цилиндров. Они должны быть в идеальном состоянии. Если на винтах имеются механические повреждения или следы деформации, их необходимо заменить. Повторное использование болтов не рекомендуется, но если их состояние идеальное или близкое, работа штифтов разрешена
Обратите внимание на резьбу — она ​​должна быть чистой. То же самое и с гнездами для штифтов
Если вы заметили на элементах грязь или металлическую стружку, их нужно очистить металлической щеткой.
Штифты перед затяжкой необходимо смазать; для этого подходит моторная жидкость.
Вставьте винты в отверстия и затяните их в соответствии с порядком, указанным на схеме. Все пальцы необходимо затянуть динамометрическим ключом с моментом 7,3–7,8 кгм. При этом соблюдайте порядок. Если температура в помещении, где проводится ремонт, отрицательная (ниже -5 градусов), напряженный момент ГБЦ должен составлять 7,3 кгм. Если он составляет 20 градусов, момент затяжки должен быть на нижнем пределе.
Затяните болты с головками ГАЗ 53
После этого процесс ремонта закручивания саморезов с головкой можно считать завершенным

Помните, что во время такого ремонта нужно соблюдать осторожность, несоблюдение оттенков приведет к отрицательному результату. Излишнее затягивание штифтов может вызвать появление микротрещин на корпусе двигателя

Как вы понимаете, это обернется дорогим ремонтом. Потребуется заварить трещины или поменять саму ГБЦ.

Помните, что булавки должны быть хорошего качества

Отсутствие трещин, металлической пыли, деформации — обязательное условие, которого важно придерживаться при таких работах. Если вы не можете точно ответить себе, можете ли вы все сделать правильно, не берите булавку

Особенности ремонта ГБЦ

Как проверить степень сжатия?

На снятой ГБЦ необходимо выполнить последовательность действий:

• Закрепить, используя водоотталкивающую смазку, над камерой с клапаном оргстекло с небольшим отверстием.
• Заполнить камеру через отверстие водой, учитывая объем заливаемой жидкости.
• Используя стандартные формулы, рассчитать степень сжатия, исходя из объема влитой воды.

Как увеличить степень сжатия?

Для этого необходимо произвести фрезерование поверхности головки блока на величину не более 2,2 мм.

Снятие большего слоя снижает прочность самой головки, делает ее менее устойчивой к деформации, связанной, в частности, со случайным перегревом двигателя.

Как проверить ГБЦ на микротрещины?

Появление трещин, как правило, вследствие длительной эксплуатации двигателя может привести как к потере мощности автомобиля, так и полному выходу двигателя из строй. Поэтому своевременная диагностика позволит решить этот вопрос на раннем этапе.

Проверка осуществляется методом, сходным с проверкой автокамер, путем погружения головки в воду с предварительным накачиванием в нее воздуха и герметизацией отверстий.

Надо заметить, что ремонт головки блока цилиндров является технически сложным процессом, требующим соответствующей квалификации, знаний, а также специального оборудования и инструмента.

Выполнение работ собственными силами целесообразно только при наличии опыта подобных ремонтов, поскольку любое нарушение технологии может спровоцировать выход из строя всего силового агрегата.

В большинстве случаев обращение в профессиональный сервис является более оправданным решением вопроса восстановления ГБЦ.

Таким образом, ГБЦ ГА3-53 в составе двигателя автомобиля имеет несложное устройство, однако требует к себе пристального внимания, поскольку от ее неисправности может пострадать силовой агрегат в целом. Своевременное техническое обслуживание увеличит срок эксплуатации двигателя, а также позволит исключить внезапный выход автомобиля из строя.

Основные неисправности ГБЦ и методы устранения

В процессе эксплуатации автомобиля неизбежен износ его деталей, так как любой металл рано или поздно подвергается коррозии. Алюминий, из которого сделана ГБЦ, не исключение.

Неисправная ГБЦ ГАЗ 53

Воздействие высоких температур при перегреве двигателя, попадание влаги, использование некачественного бензина также негативно сказываются на деталях двигателя, вызывая преждевременное старение.

Среди основных неисправностей ГБЦ наиболее типичными являются следующие:

• Тип неисправности Причина Ремонт
• Изменение конфигурации головы
• Длительная продолжительность
• Значительный перегрев двигателя
• Применение некачественной охлаждающей жидкости
• необходимо произвести механическое выравнивание поверхности на фрезерном станке с последующей проверкой работы системы охлаждения
• Внешний вид на внутренней поверхности гильз
• Длительная эксплуатация
• Систематическое попадание влаги
• Сварка присадочного алюминия в проблемных местах с последующим выравниванием фрезой
• Трещины в компонентах
• или по основной части
• Длительная эксплуатация
• Неправильная затяжка крепежных гаек при установке

• Двигатель работает с перегревом Эксплуатация возможна только с небольшими трещинами, в других случаях КП или поврежденную деталь необходимо заменить
• Изношены направляющие втулки клапана
• Большой пробег двигателя
• Использование некачественного масла
• Потеря топливной смеси в масле
• Замена втулок с последующей обязательной проверкой масла и работы системы охлаждения, а также заменой жидкостей при необходимости

https://youtube.com/watch?v=L1nsg66pL_E

• Износ седла клапана
• Заправка некачественным топливом
• Длительная эксплуатация
• Нарушения угла опережения зажигания
• Замена сиденья с дальнейшим контролем и регулировкой угла опережения зажигания и питания
• Разрушение резьбы в отверстиях ГБЦ

• Свечи слишком тугие
• Неправильная затяжка
• Частый перегрев двигателя
• необходимо просверлить старую резьбу, нарезать новое резьбовое соединение большего диаметра для подгонки фурнитуры.

В нашем блоге вы прочитаете про цилиндры блока Газ 53.
