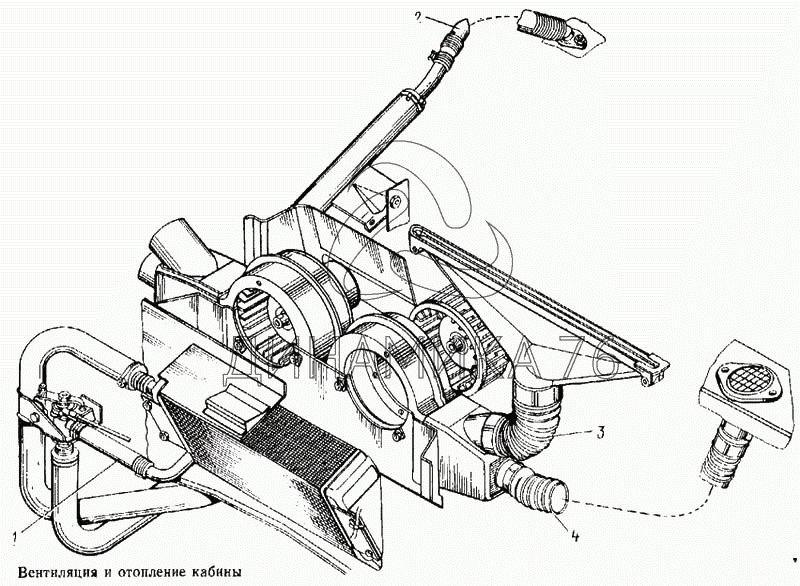

Отопитель кабины КамАЗ

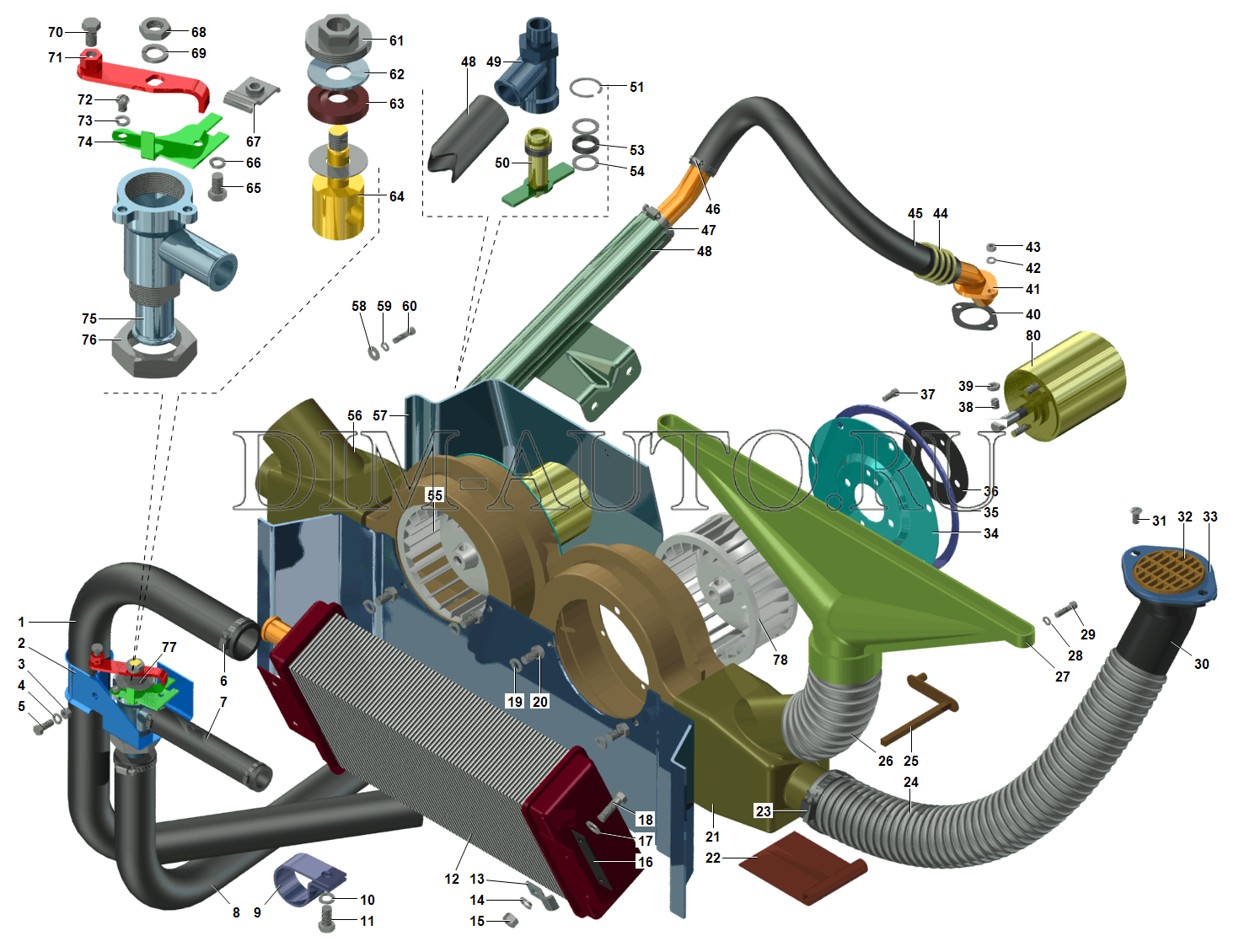

Отопитель кабины КамАЗ (рис. 252) — водяной, от системы охлаждения двигателя, с принудительной подачей воздуха к ветровым стеклам, стеклам дверей, ногам и лицу водителя и пассажиров. Радиатор 8 отопителя помещен в нише панели передка с внешней стороны кабины КамАЗ, а два вентилятора с воздухораспределителями размещены на панели передка с внутренней стороны и закрыты пластмассовым кожухом.

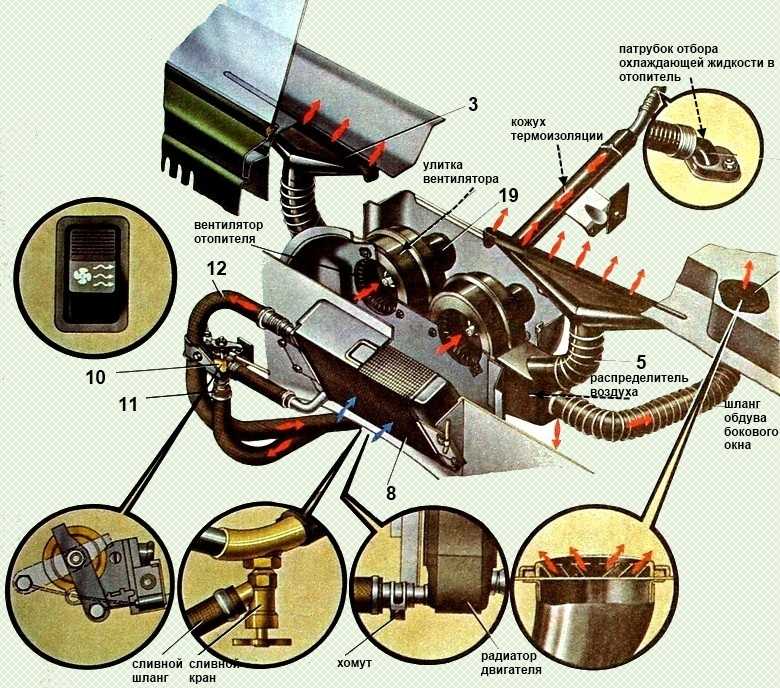

Рис. 252. Система отопления и вентиляции кабины: 1 — распределитель горячего воздуха; 2 — привод управления отоплением; 3 — сопло обдува ветрового стекла; 4 — шланг обдува бокового стекла; 5 — шланг обдува ветрового стекла; 6 — трос управления левой заслонкой распределителя; 7 — трос управления правой заслонкой распределителя; 8 — радиатор отопителя; 9 — трос крана отопителя; 10 — кран отопителя; 11 — шланг передний подводящий отопителя; 12 — шланг отводящий отопителя; 13 — шланг сливной; 14 — радиатор двигателя; 15 — кран сливной; 16 — труба подводящая отопителя; 17 — шланг средний подводящий отопителя; 18 — патрубок отбора воды; 19 — электродвигатели; 20 — люк вентиляционный
Радиатор отопителя КамАЗ включен в систему охлаждения двигателя. Горячая жидкость поступает в радиатор отопителя из головки блока цилиндров по подводящим патрубкам и шлангам 11, 16, 17 через кран 10 отопителя, расположенный на передней панели рядом с радиатором. По подводящему шлангу 11 жидкость поступает в нижнюю часть радиатора, и по сливному шлангу 12 из верхней части радиатора поступает во всасывающую полость водяного насоса. Кран 10 отопителя регулирует количество поступающей в радиатор жидкости из системы охлаждения двигателя и приводится в действие гибким тросиком от верхнего рычажка на щитке привода под панелью приборов слева от водителя. При крайнем левом положении рычажка — кран полностью перекрыт. Жидкость из системы охлаждения двигателя не поступает в радиатор отопителя — отопление выключено. Перемещая рычажок в крайнее правое положение, плавно увеличиваем количество подаваемой в радиатор жидкости, тем самым увеличиваем интенсивность отопления.
Нельзя полностью перекрывать кран отопителя при отрицательных температурах окружающего воздуха зимой во избежание замерзания радиатора, а при более низких температурах кран отопителя рекомендуется полностью открыть.
Отопитель кабины КамАЗ эффективно работает в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. При температуре жидкости ниже плюс 75°С эффективность отопителя резко падает.
Наружный воздух через решетку облицовочной панели поступает к радиатору 8 отопителя, нагревается и вентиляторами через воздухораспределители подается по шлангам 4, 5 к соплам 3 обдува ветрового стекла, к вращающимся воздухораспределителям 1 на панели приборов и при поднятой заслонке распределителя к ногам водителя и пассажиров. Воздухонаправляющие воздухораспределители на панели приборов могут поворачиваться в горизонтальной плоскости на угол 360°, что позволяет направлять воздушный поток на окна дверей, на водителя и пассажиров или дополнительно на ветровое стекло.
Система отопления
Система отопления предназначена для поддержания оптимального температурного режима в кабине при снижении температуры окружающего воздуха.
Электродвигатели 1 (рис. 327)
1 — электродвигатель отопителя; 2 — переключатель электродвигателей отопителя; 3 — стеклоочиститель; 4 — реле электродвигателей отопителя; 5 — предохранитель 13.3722 (7,5 А); 6 — предохранитель ПР 310 (10 А); 7 — переключатель стеклоомывателя; 8 — стеклоомыватель, 9 — переключатель стеклоочистителя; 10 — переключатель света комбинированный; 11 — сигнал звуковой (зуммер); 12 — сигналы тональные; 13 — реле звуковых сигналов; I — к выводу AM выключателя приборов и стартера; II — к выводу КЗ выключателя приборов и стартера; III — к реле сигналов торможения; IV — к блоку сигнализаторов
READ Как подключить flash player в internet explorer
нагнетают воздух, проходящий через радиатор отопителя кабины.
При установке электродвигателей обращать внимание на направление вращения их валов. В системе применяется реверсивный электродвигатель МЭ 250
При подсоединении положительного полюса источника напряжения к красному проводу электродвигателя включается правое вращение, а отрицательного полюса — левое вращение
В системе применяется реверсивный электродвигатель МЭ 250. При подсоединении положительного полюса источника напряжения к красному проводу электродвигателя включается правое вращение, а отрицательного полюса — левое вращение.
Электродвигатели соединены параллельно или последовательно и могут работать в двух режимах.

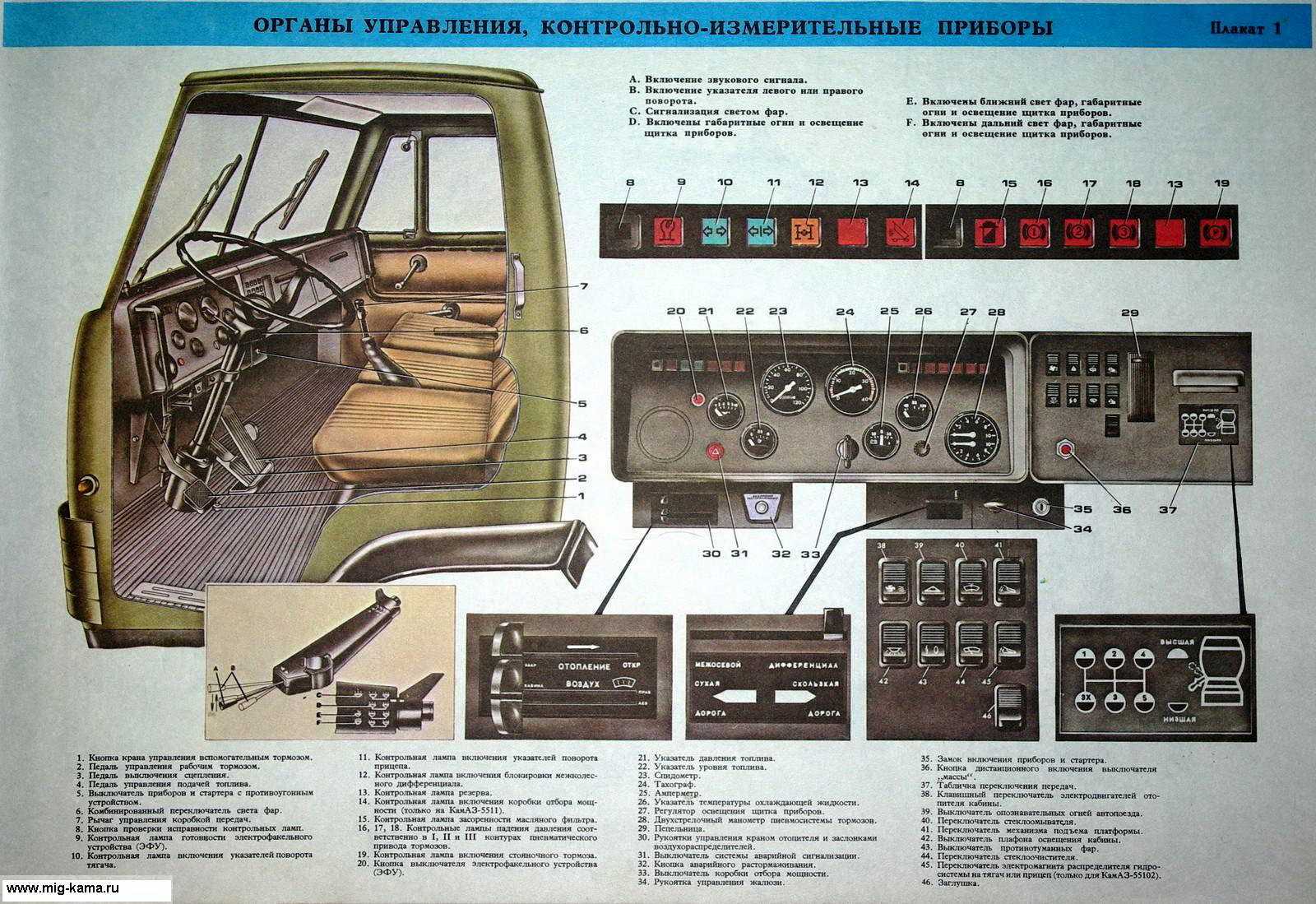

Управление режима осуществляется с помощью клавишного переключателя, расположенного в кабине.
КамАЗ 43118 — технические характеристики
КамАЗ-43118 представляет собой полноприводный грузовик с колёсной формулой 6 × 6. Эта машина, обладая высокой проходимостью, стала просто незаменимой в труднодоступных районах России. Также, обладая грузоподъёмностью в 10 тонн, машина стала базой для большого количества различной спецтехники и прежде всего автокранов.
КамАЗ-43118 имеет следующие габаритные размеры (в миллиметрах):
- Длина – 8580;
- Ширина – 2500;
- Высота – 3455;
- Клиренс – 385;
- Колёсная база – 3960+1320.
На автомобиле установлен дизельный двигатель КамАЗ-740.30-260 удовлетворяющий экологическим нормам Евро-2. Этот силовой агрегат выполнен по формуле V8. Он имеет рабочий объём 10,85 литра, оснащён турбонаддувом и развивает мощность 260 л. с.
Этот силовой агрегат позволяет автомобилю развивать максимальную скорость 90 км/час.
Масса пустого грузовика составляет 10400 кг. Масса полностью загруженной машины может составить 20700 кг.
Замена вентилятора
- Освободите правую часть панели приборов, открутив восемь винтов, затем панель необходимо приподнять.
- После необходимо отодвинуть штатную шумоизоляцию щита двигателя.
- Далее потребуется в салоне занять расположение, чтобы плечи упирались на коврик, именно так дотянуться до вентилятора проще всего.
Извлечь вентилятор довольно таки просто. Достаточно иметь необходимый инструмент и немного времени. Путём откручивания трёх саморезов крышки кожуха и снятия каркаса уплотнителя патрубков радиатора, можно извлечь устройство. Но, прежде чем менять деталь, необходимо определить работает ли она или нет.
Ведь часто бывает, что демонтированный вентилятор крутится и нормально функционирует, но стоит его поставить на место, то он сразу же перестаёт выполнять свои прямые обязанности. Тому причиной чаще всего являются скопившиеся мелкие частицы, которые препятствует нормально контакту в механизме.
В статье: 1 видео (посмотреть) и
инструкция, 14ТС-10, неисправности, не запускается, ошибки
Как работает
Подогреватель является автономным источником тепла и работает независимо от двигателя автомобиля. В состав устройства входит:
Принцип действия отопителя 14ТС-10 основан на передаче тепла сгоревшего топлива охлаждающей жидкости, прокачиваемой через теплообменник. Устройство располагается под капотом и соединено с системой охлаждения двигателя.
Розжиг топливной смеси происходит после продувки камеры сгорания воздухом. В качестве источника огня применяется свеча накаливания, которая остается в работе до устойчивого горения факела. Солярка подается в камеру сгорания электромагнитным топливным насосом из своей емкости или бака автомобиля. После передачи тепла стенкам теплообменника отработанные газы выбрасываются под автомобиль.
Автоматика обеспечивает безопасную эксплуатацию устройства и отключает его в следующих случаях:
Неисправности и их устранение
Организация поиска дефектов описана в инструкции по эксплуатации устройства. Неисправности, возникшие в процессе эксплуатации и требующие полной или частичной разборки подогревателя, должны выполняться специалистами ремонтных организаций. Все поломки, кроме невозможности включения отопителя, отображаются миганием светодиода на панели пульта управления.
READ Как подключить мониторы на сцене
Коды ошибок
Подогреватель оборудован системой контроля за исправной работой узлов и отдельных элементов. При возникновении дефекта автоматика классифицирует его и количеством миганий светодиода оповещает водителя. Перечень возможных неисправностей сведен в таблицу с указанием необходимых действий, выполняемых для восстановления работоспособности устройства. Коды ошибок соответствуют количеству миганий индикатора.
Неисправности собраны в 10 групп по принципу одинаковых причин возникновения и методов устранения дефектов. Таблица приведена в руководстве по эксплуатации отопителя.
Почему не запускается
Если при попытке включения подогревателя LED-индикатор не светится, и пуск не произошел, то в этой ситуации причин может быть несколько, но все они связаны с отсутствием питания:
При наличии питания на ПУ причиной неисправности может быть дефект любого из контролируемых элементов. В этом случае код дефекта покажет мигающий индикатор.
Ремонт
Несмотря на то что производитель рекомендует проводить ремонт поломок, связанных с разборкой автономного отопителя, в специализированных мастерских, многие водители и владельцы автомобилей предпочитают устранять неисправности самостоятельно. К такому решению их подталкивает достаточно высокая цена на работы.
Чаще всего выходит из строя датчик пламени, и засоряется топливопровод. Работы простые и не требуют использование специального инструмента.
Уменьшить количество дефектов поможет регулярное проведение плановых ТО.
Для данного типа подогревателей предусмотрено 2 вида обслуживания: ежедневное и сезонное. Объемы, сроки проведения и перечень выполняемых работ приведены в технической документации на устройство.
Как установить
Подогреватель 14ТС-10 устанавливается на поперечине рамы под капотом перед радиатором. Крепление устройства стандартное: болтовое. Котел патрубками врезается в штатную систему охлаждения. Подвод топлива возможен от собственного бачка, установленного вне моторного отсека, или от топливной системы. Отвод отработанных газов организовывают через гофрированный металлический рукав под днище автомобиля между кабиной и кузовом (прицепом).
Такое размещение автономки позволяет максимально удалить от кабины отработанные газы, свести до минимума длину патрубков системы охлаждения и получить дополнительный источник тепла в моторном отсеке.
