Система смазки двигателя: назначение, устройство и принцип работы

Виды автомобильных масляных насосов

Масляные насосы в зависимости от конструкции бывают следующих видов:

шестеренчатые;
роторные;
шиберные (пластинчатые);
лопастные;
электронасосы.

Устройство и схема работы первой разновидности описана выше. Здесь же стоит остановиться на ее преимуществах и недостатках. Главный плюс подобной конструкции – простота устройства и высокая надежность. Минусов два. Во-первых, такой тип устройств работает от коленвала, поэтому забирает часть энергии двигателя машины. Во-вторых, давление в системе смазки (то есть производительность узла) напрямую зависит от оборотов двигателя, поэтому иногда его повышение происходит не вовремя.

Роторные приборы схожи по конструкции с шестереночными. Однако в них двигается только один элемент (собственно ротор). Второй (статор) – постоянно в одном и том же положении. Такой тип узлов делится на нерегулируемые и регулируемые. Первые посредством привода подсоединяются к коленчатому валу. В результате этого напор, образуемый ими, напрямую зависит от оборотов ДВС. Вторые подразумевают наличие подвижного статора и особой пружины. В них статор может перемещаться под ее действием. В результате изменяется объем рабочей камеры, а вместе с ним — давление.

Шиберные насосы представляют собой разновидность роторных. Однако, в отличие от последних, они оснащены особыми пластинами (отсюда и второе название этой разновидности маслозакачивающего насоса – пластинчатый). Под действием вращения они выдвигаются из пазов, в которых находятся в состоянии покоя, и образуют дополнительные области повышения давления. Когда оно достигает высоких значений, пластины слегка раздвигаются, увеличивая объем таких областей. Напор масла изменяется в меньшую сторону. Главное достоинство этого типа узла – автоматическая регулировка и отсутствие зависимости от оборотов двигателя.

Лопастной маслонасос использует для обеспечения движения жидкости крыльчатку с несколькими лопастями. Вращается она за счет привода, которому, в свою очередь, передает вращение коленчатый вал.

Также маслонасос может быть электрическим . В таком случае он работает от бортовой сети транспортного средства и регулируется ЭБУ на основе показаний датчиков. Этот тип масляных насосов обеспечивает наиболее стабильную работу и поддержание постоянного уровня давления вне зависимости от работы других деталей и узлов транспортного средства.

В зависимости от количества секций маслонасосы бывают:

односекционные;
двухсекционные.

Первые имеют одну секцию и единственную вращающуюся часть (или комплекс таких частей). У вторых – 2 объединенные между собой секции и 2 вращающиеся части (например, две группы ротор-статор для роторных вариантов). При этом одна работает на впуск, а другая на выпуск масла. Оборудование такой конструкции чаще всего устанавливают на мощные дизельные двигатели (в частности, оно используется на автомобилях КАМАЗ).

В зависимости от того, где находится устройство, оно может быть:

штатным;
выносным.

Штатный маслонасос установлен в месте, изначально предусмотренном конструкцией транспортного средства. Выносной ставят на другом участке системы для обеспечения дополнительного давления.

Что такое масляный насос в автомобиле

Работа автомобильного двигателя сопряжена с высокими нагрузками. Один из главных факторов, способствующих быстрому износу деталей и узлов – повышенное трение. Полностью его исключить невозможно. Однако можно свести к минимуму, что позволит существенно снизить интенсивность взаимодействующих друг с другом деталей и узлов. Для этого используют масло. Но для того, чтобы его применение было эффективным, необходимо равномерное его распределение.

Под воздействием естественное силы тяжести масло не может достичь элементов двигателя, которые необходимо смазать. Поэтому конструкция автомобиля предусматривает наличие такого узла, как масляный насос. Он создает повышенное давление, благодаря которому масло достигает своей цели.

Таким образом, главная задача устройства – обеспечение прокачки масла под достаточным напором по всей смазочной системе автомобильного двигателя.

Уровень масла в системе

Ни в коем случае нельзя позволять маслу превышать определенный заданный уровень в поддоне картера, ведь это может привести к различным неисправностям и поломкам, в частности выходу из строя накачивающего агрегата. Для этого предусмотрен отдельный элемент, именуемый масляным щупом.

На нем имеется две отметки, одна отвечает за минимум масла в поддоне, другая за допустимый максимум, который позволяет содержать система. Естественно, оптимальным считается промежуточный показатель. Если же масляная жидкость находится на нижней отметке, детали смазываются недостаточно, если на верхней, система быстро загрязняется, а расход жидкостей, в том числе топлива, увеличивается.

Особенности эксплуатации и неисправности маслонасосов

В системах смазки с мокрым картером (масло находится в поддоне двигателя) маслонасос располагается между маслоприемником и фильтром в передней части двигателя. Для систем с сухим картером (резерв смазки находится в специальном баке) насос находится между масляным баком и очищающим фильтром. В некоторых моделях авто он также может находиться возле дополнительного масляного радиатора системы воздушного охлаждения. Его легко найти, ориентируясь на передачу привода масляного насоса, соединенную с коленвалом.

Наиболее распространенными проблемами являются:

Износ зубьев шестерен или поверхности роторов.
Увеличение зазоров между основными рабочими элементами и корпусом.
Коррозия поверхностей.
Поломка редукционного клапана (заклинивание, несвоевременное срабатывание).
Неисправности привода масляного насоса.

Поломки масляного насоса приводят к нарушению режимов подачи смазки к основным узлам двигателя. При этом негативными для мотора являются как слишком высокое, так и низкое давление. В случае обнаружения неисправностей в маслонасосе в большинстве случаев его полностью меняют на новый.

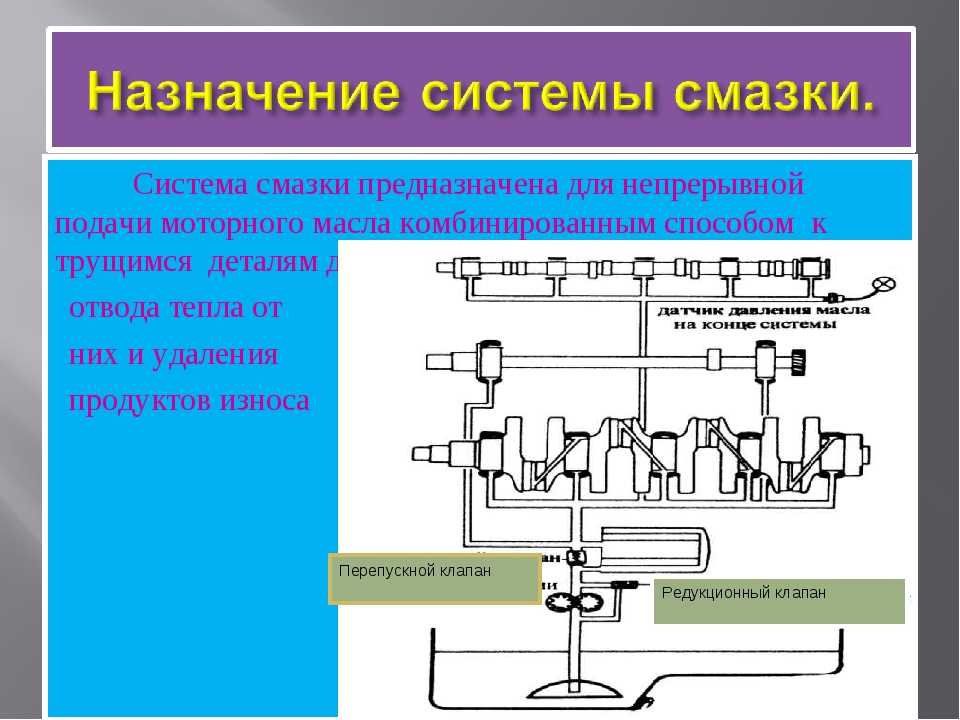

Назначение системы смазки двигателя

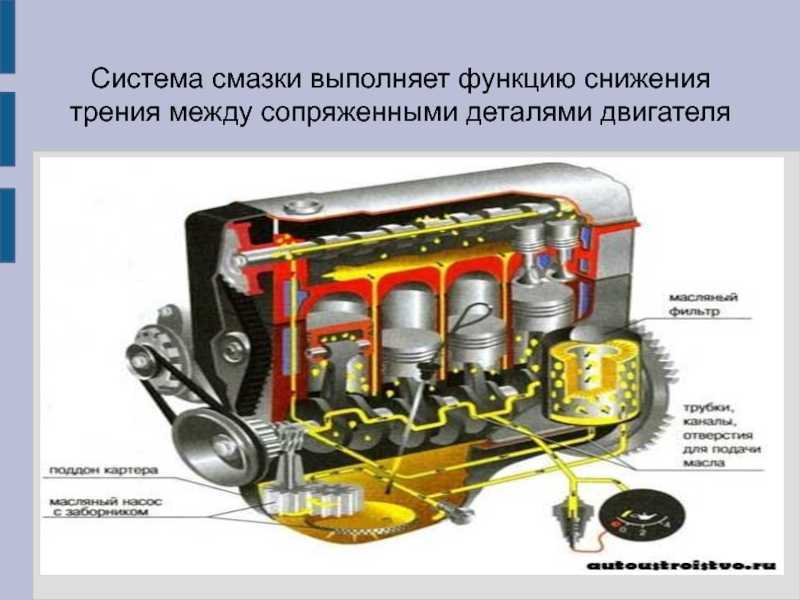

Любой двигатель внутреннего сгорания состоит из сотен деталей, большинство из которых (главным образом — детали КШМ и ГРМ) находится в постоянном движении друг относительно друга, а поэтому подвержены трению и износу.

Силы трения приводят к бесполезной затрате мощности двигателя, а в ряде случаев делают работу двигателя и вовсе невозможной — при трении детали нагреваются и расширяются, зазоры между ними уменьшаются и заполняются продуктами износа, и в результате происходит заклинивание.

Решает эти проблемы система смазки двигателя. Главное, что выполняет система смазки — заменяет «сухое» трение на «мокрое», в результате трение между трущимися деталями снижается на порядок, и двигатель может нормально работать.

Современная система смазки двигателя выполняет несколько функций:

— Снижение сил трения между деталями;
— Охлаждение деталей;
— Удаление из зазоров продуктов износа деталей и частиц нагара;

— Защита поверхностей деталей от коррозии;

— Функции управления.

Функции охлаждения и удаления продуктов износа обеспечиваются тем, что масло в современных двигателях циркулирует, находится в постоянном движении, при этом очищается и охлаждается.

Антикоррозийные свойства обеспечиваются масляной пленкой, которая постоянно покрывает детали, а также разнообразными присадками, которые содержатся в моторных маслах.

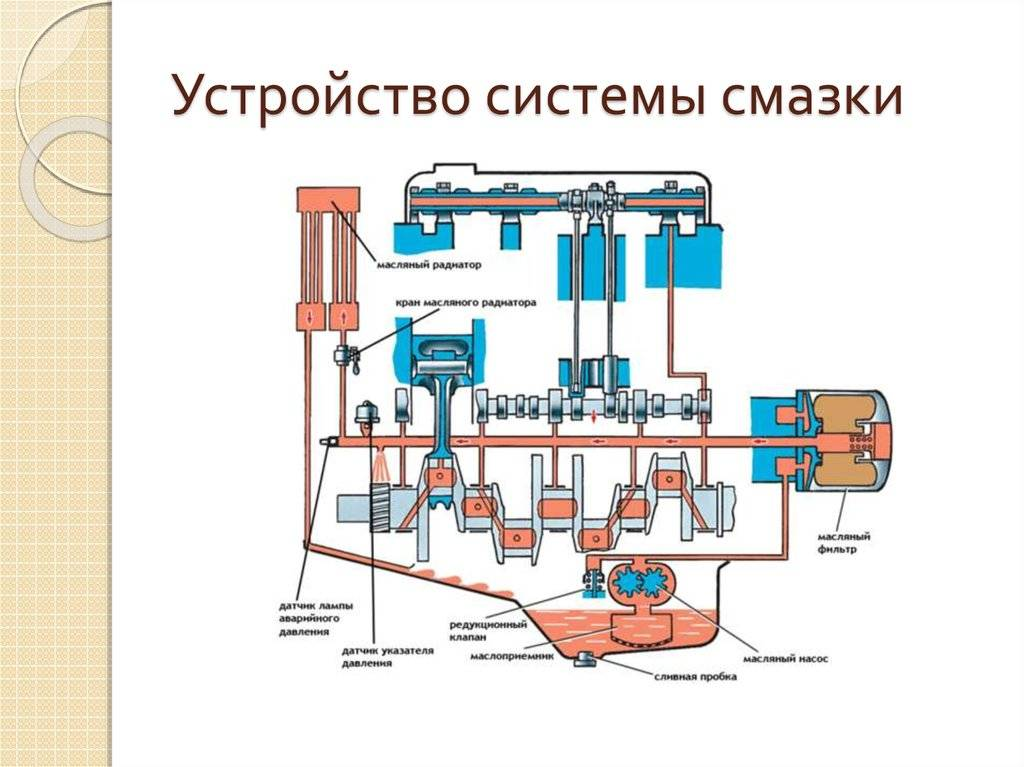

Система смазки двигателя содержит несколько основных компонентов:

-Масляный поддон картера;

-Масляный насос;

— Масляный фильтр;

— Масляный радиатор ;

— Датчики давления и температуры масла;

— Редукционные клапаны;

— Масляная магистраль и масляные каналы.

Принцип работы смазочной системы выстроен таким образом, чтобы обеспечить подачу масла ко всем трущимся деталям на всех режимах работы двигателя.

Масло хранится в поддоне картера, откуда при запуске двигателя насосом нагнетается в масляный фильтр, а от него под давлением через главную магистраль и каналы в блоке цилиндров поступает к наиболее трущимся и нагруженным деталям — коренным и шатунным подшипникам коленчатого вала, опорным подшипникам и кулачкам распределительного вала ГРМ.

Из переднего коренного подшипника коленвала масло поступает на привод ГРМ и в головку блока цилиндров, где образует масляную ванну — так осуществляется смазка коромысел, толкателей, клапанов и других деталей. Из ГБЦ масло по сливным каналам стекает в поддон картера.

Одновременно масло поступает в каналы в шатунах, и через специальные отверстия или форсунки разбрызгивается на стенки цилиндров и внутренние поверхности поршней — так обеспечивается снижение трения поршневых колец о стенки цилиндра, а также охлаждение поршней и цилиндров. Во многих двигателях такой схемы смазки не предусмотрено — в них смазка поршневых пальцев и цилиндров осуществляется масляным туманом.

По стенкам цилиндров масло стекает в картер, капли масла разбиваются движущимися деталями КШМ — так в картере образуется масляный туман. Вклад в образование тумана делает и масло, выдавливаемое из-под шатунных подшипников.

Масляный туман обеспечивает смазку шатунных пальцев, цилиндров, внутренних поверхностей поршней и других деталей.

В двигателях с турбонаддувом предусмотрена возможность подачи масла к валу турбокомпрессора, которая имея большую скорость вращения, без смазки быстро выйдет из строя.

1. Патрубок маслоналивной; 2. Насос топливный;
3. Трубка маслоподводящая; 4. Трубка маслоотводящая;
5. Фильтр центробежной очистки масла; 6. Фильтр масляный;
7. Указатель давления масла;
8. Клапан перепускной масляного фильтра; 9. Кран радиатора;
10. Радиаторы; 11. Клапан дефференциальный;
12. Клапан предохранительный радиаторной секции;
13. Картер масляный; 14. Труба всасывающая с заборником;
15. Секция радиаторная масляного насоса;
16. Секция нагнетающая масляного насоса;
17. Клапан редукционный нагнетающей секции;
18. Полость дополнительной центробежной очистки масла

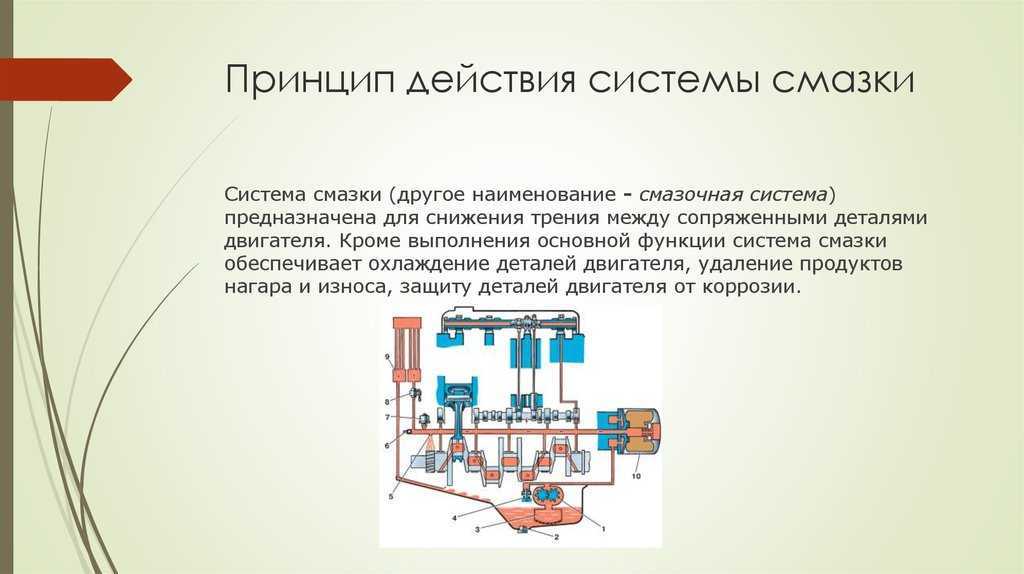

Принцип работы

Так как отдельные детали двигателя работают в неодинаковых условиях, то смазка их также должна быть неодинакова. К наиболее нагруженным деталям масло подается под давлением, а к менее нагруженным – самотеком или разбрызгиванием. Системы, в которых смазка деталей производится разными способами, называются комбинированными.

При работе двигателя масляный насос обеспечивает непрерывную циркуляцию масла по системе. Под давлением оно поступает в масляный фильтр, а далее к коренным и шатунным подшипникам коленвала, поршневым пальцам, опорам и кулачкам распредвала, оси коромысел привода клапанов. В зависимости от конструкции мотора масло подается под давлением к валу турбокомпрессора, на внутреннюю поверхность поршней для их охлаждения, в гидротолкатели клапанов и исполнительные механизмы систем фазовращения.

На поверхности цилиндров масло попадает путем разбрызгивания через отверстия в нижней головке шатуна или форсунки в нижней части блока цилиндров. Попадая на стенки цилиндров, оно снижает трение при движении поршня и обеспечивает свободу перемещения компрессионных и маслосъемных колец.

Со смазанных под давлением деталей капли масла падают в поддон. Попадая на вращающиеся части кривошипно-шатунного механизма, они разбрызгиваются, создавая в картере так называемый масляный туман. Оседая на деталях двигателя, он обеспечивает их смазку. Осажденное масло затем стекает в поддон картера, и цикл повторяется вновь.

ГАЗ 31 Белый Теплоход › Бортжурнал › Замена родного масло насоса ЗМЗ-406 на насос от ЗМЗ-514.

Способов поднять давление масла множество. Это установка жиклеров в местах смазки пар трения. Заглушка канала на охлаждение масла, капитальный ремонт это когда уже ничего не помогло.Но самый лучший замена маслонасоса на более производительный. Лучший вариант насоса от родного брата ЗМЗ-406 это насос от ЗМЗ-514. Точно такой-же по размеру но имеет увеличенные шестерни по сравнению с насосом ЗМЗ-406.В интернете много статей по переходу на более производительный насос есть даже самоделки из двух старых насосов от 406. Есть подобные и на драйве2. Только одна статья более ясно определила точное название моего нового насоса Пекар 514-1011010-30 он подходит без переделок. С большой помощью знакомого приобрел новый насос за 4500 рублей и силиконовую прокладку. Очень благодарен ему.Так как работу я уже проводил все прошло достаточно гладко. Снял трапецию в общем не зря смазки в пальцах было мало и пыльники порвались. Слил масло. Двигатель поднимал домкратом, упирал его в поддон картера через толстую широкую фанеру, подкладывал полоски фанеры между подушками двигателя и площадкой ее опоры на балке.Насос подошел без переделок встал на место как родной.

После сборки залил новое масло 10W40 Mobil поменял фильтр. Запустил по ощущениям стал работать тише, может просто кажется. Давление при запуске не превышало 4,5 бара на холодном держалось примерно 4 бара. После прогрева до 92 градусов и включения вентилятора манометр показывал давление в 1,7-1,9 бара обороты были в районе 820-850 по бортовому компьютеру.

В системе смазки ЗМЗ-406 есть нюанс, масло сразу после насоса проходит мимо редукционного клапана и если он неисправен как в моем случае большое количество масла протекает мимо системы смазки. Основная неисправность редукционного клапана заключается в потере упругости пружины клапана в моем случае он открывался примерно при 0,4-0,5 бара что очень мало. Заводская настройка 0,9 бара или кг/см2 мне проще бары, писать меньше. Так как стоит он перед фильтром а любой фильтр это сопротивление движению. Подкладкой стальных шайб под пружину я поднял давление открытия до 1,2 бара. Это очень много шайб примерно 14 мм. Теперь понятно почему те кто заглушил его увидели значительное увеличение давления. Это было сделано еще до замены насоса тем самым я поднял давление до 1,4 бара.

Виды систем смазок

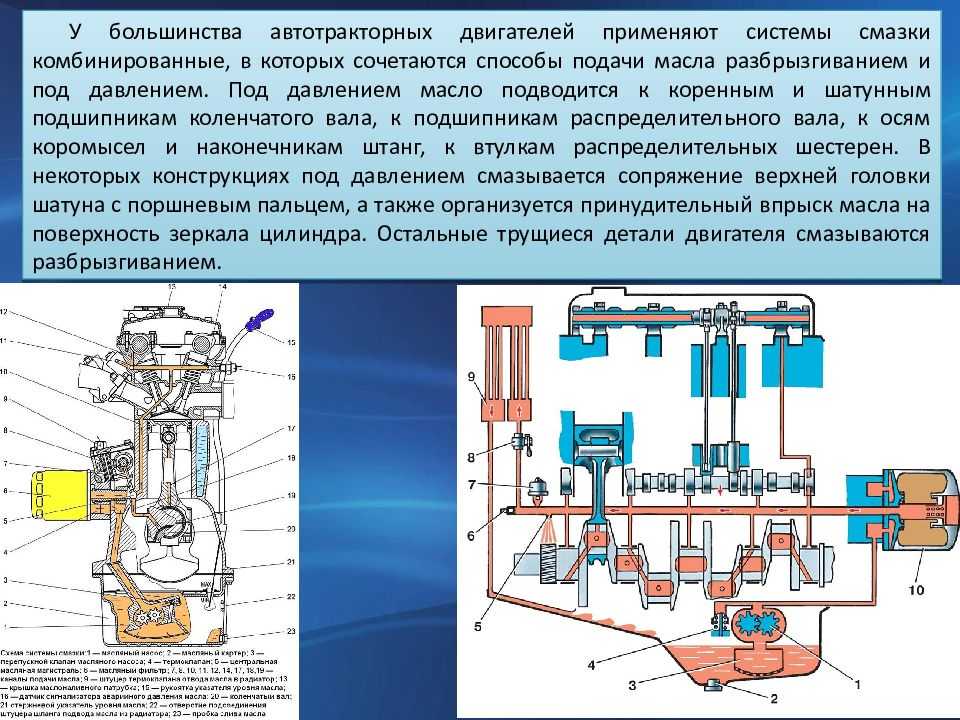

Несмотря на то, что все приборы системы смазки выполняют одни и те же функции, она может быть трех видов:

система с разбрызгивающей подачей масла,
система с подачей жидкости под давлением,
комбинированная система.

Первый вид имеет достаточно простое устройство: здесь масло попадает на рабочие детали благодаря специальным черпакам, установленным на кривошипных головках шатунов. Захватываемая из поддона жидкость рассеивается по рабочей зоне в виде масляного тумана.

Недостаток такого метода распределения масла связан с неравномерным смазыванием конструктивных элементов из-за периодического изменения его уровня в нижней емкости двигателя — поддоне.

Второй вид системы подразумевает непрерывную подачу моторного масла на все элементы установки. Смазочный состав собирается в картере установки, а затем по специальным каналам подается на рабочий узел. После выполнения поставленных целей масло стекает в поддон картера. Если в первом типе системы отрегулировать количество масла не получается, то во втором такая регулировка вполне возможна. Несмотря на то, что система обеспечивает экономное и рациональное распределение технической жидкости, широкого распространения она не получила – слишком затратное и трудоемкое производство она предполагает.

Моторное масло в двигателе

Объединив технологии разбрызгивания и подачи масла под давлением, инженерам удалось создать комбинированный тип распределения смазки: на основные узлы конструкции, максимально подверженные износу, защитная жидкость подается под давлением, в то время, как остальная часть механизмов, эксплуатируемая в более спокойных условиях, орошается маслом путем разбрызгивания.

Комбинированная система предполагает применение мокрого и сухого картера. Под мокрым картером подразумевается его постоянное заполнение рабочей жидкостью. Простота и надежность принципа позволили ему получить массовое распространение: практически все стандартные автомобили оснащены подобной системой. Тем не менее, в ней присутствуют не совсем приятные недостатки: в случае попадания в картер воздуха или топливной смеси, масляный состав начинает пениться и терять смазочные свойства. В результате, двс остается без должного уровня защиты. Чтобы не допустить подобный неблагоприятный эффект, диагностика системы автомобиля на предмет ее разгерметизации должна проводиться регулярно.

Сухой картер обеспечивается благодаря наличию в силовой установке специального бачка, куда стекает вся отработанная жидкость. Здесь ее смешивание с воздухом и топливной смесью попросту невозможно. К преимуществам такой системы следует отнести стабильность ее работы в условиях прохождения транспортным средством препятствий с большим углом наклона. Принцип сухого картера применяется на гоночных, спортивных автомобилях и некоторых внедорожниках.

Классификация масел

Что означают цифры обозначения вязкости масла на этикетке?

После аббревиатуры SAE мы видим несколько чисел, разделенных буквой W и тире, например 5W-30 (для всесезонного масла, которое, как правило и используют все автолюбители). Не вдаваясь в физику и сложную терминологию (это есть ниже), расшифровать эту надпись можно так:

5W – это низкотемпературная вязкость, которая означает, что холодный запуск двигателя возможен при температуре не ниже -35°С (т.е. от цифры перед W нужно отнять 40). Это та минимальная температура этого автомасла, при которой масляный насос двигателя сможет прокачать масло по системе, не допустив при этом сухого трения внутренних деталей. На работу прогретого двигателя этот параметр никак не влияет.

Если отнять от этой же цифры 35 (в данном случае – это -30°С), то мы получимминимальную температуру «проворачиваемости» двигателя

Очевидно, что с понижением температуры масло становится гуще и стартеру все сложнее становится провернуть мотор при холодном запуске. Но это усредненный параметр, реальная картина очень сильно зависит от самого двигателя, а потому очень важно при выборе вязкости не отступать от рекомендаций производителя Вашего авто

Все, больше первая цифра перед W ровным счетом ничего не означает, и на работу прогретого двигателя ровным счетом никак не влияет. Так что если Вы живете в регионе, где температура воздуха зимой редко опускается ниже -20°С – Вам по этому параметру подойдет практически любое масло из продающихся на рынке. Другой вопрос, в каком состоянии Ваши стартер и аккумулятор, если они уже слегка подуставшие, им безусловно легче будет завести мотор при -20°С на масле 0W-30, чем если это будет 15W-40.

Гораздо интереснее второе число в обозначении – высокотемпературная вязкость (в данном случае это 30). Его нельзя так просто, как первое, перевести на понятный автолюбителю язык, ибо это сборный показатель, указывающий на минимальную и максимальную вязкость масла при рабочих температурах 100-150°С. Чем больше это число, тем выше вязкость моторного масла при высоких температурах. Хорошо это, или плохо именно для Вашего мотора – знает только производитель автомобиля.

Более подробно советую прочитать на сайте http://avtomaslo.info , откуда и был взят данный текст.

Мне кажется, на этом система смазки нам понятна и можно перейти к рассмотрению другой системы.

Признаки неисправности масляного насоса

Существует несколько типовых симптомов неисправности масляного насоса. К ним относится:

Снижение давления масла в двигателе. Об этом будет сигнализировать лампочка масленки на приборной панели.
Повышение давления масла в двигателе. Моторное масло выдавливает из различных уплотнений и мест стыка в системе. Например, сальников, прокладок, места соединения масляного фильтра. В более редких случаях из-за избыточного давления в масляной системе машина вообще отказывается заводиться. Это происходит потому, что гидрокомпенсаторы перестанут выполнять свои функции, и соответственно, плохо функционируют клапана.
Увеличение расхода масла. Возникает из-за утечки либо угара.

При этом необходимо понимать, что некоторые из них могут указывать и на выход из строя других элементов масляной системы. Поэтому проверку желательно проводить в комплексе.

Система смазки

Для уменьшения изнашиваемости соприкасающихся друг с другом деталей автомобиля, к ним подается масло при помощи системы смазки. Система смазки также служит для частичного охлаждения этих деталей и удаления продуктов износа.

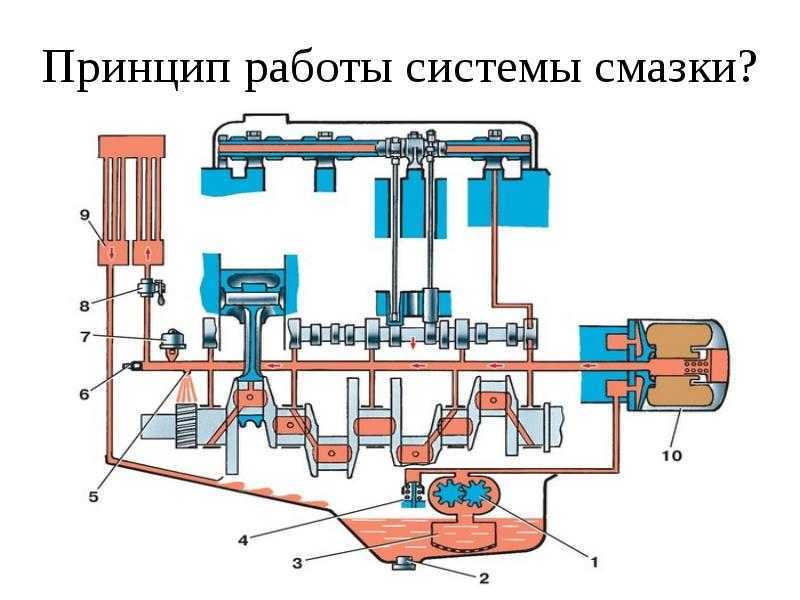

Рис. 8.1. Схема системы смазки двигателя
1 — канал подачи масла к газораспределительному механизму; 2 — главная масляная магистраль; 3 — канал подачи масла к подшипникам коленчатого вала; 4 — картер двигателя; 5 — фильтрующий элемент; 6 — корпус масляного фильтра; 7 — масляный насос;
8 — маслоприемник с сетчатым фильтром; 9 — поддон картера; 10 — пробка для слива масла

Система смазки состоит из следующих деталей (рисунок 8.1.):
поддона картера,
масляного насоса с маслоприемником,
масляного фильтра,
каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

Поддон картера – это емкость для хранения масла.

Масляный насос (рисунок 8.2) – это устройство, непосредственно участвующее в подаче масла к деталям. Масло подается под давлением через фильтр и каналы. Насос представляет собой две шестеренки. При их вращении зубья захватывают масло и подают его в главную масляную магистраль.

Рис. 8.2. Схема работы масляного насоса
1 — шестерни масляного насоса; 2 — редукционный клапан; 3 — пружина

Редукционный клапан ограничивает давление в системе масляных каналов. Если давление избыточно, то пружина сжимается, и часть масла поступает обратно.

Масляный фильтр очищает масло от примесей.

Рис. 8.3. Схема вентиляции картера двигателя 1 — корпус воздушного фильтра; 2 — фильтрующий элемент; 3 — всасывающий коллектор вентиляции картера; 4 — карбюратор; 5 — впускной трубопровод; 6 — впускной клапан; 7 — шланг вентиляции картера; 8 — маслоотделитель; 9 — сливная трубка маслоотделителя; 10 — картер двигателя; 11 — поддон картера

Вентиляция картера двигателя (рисунок 8.3). Во время такта сжатия и рабочего хода пары бензина и газы могут попадать в картер и способствовать разжижению масла. Для того, чтобы этого не происходило, вентилятор обеспечивает отсос из картера и отвод во впускной трубопровод паров бензина и выхлопных газов.

Основные неисправности системы смазки.

Протекание масла. Причина: слабо затянута сливная пробка в поддоне картера, повреждены уплотнительные прокладки и наружные маслопроводы, износ сальников. Способы устранения: восстановление герметичности соединений, замена поврежденных деталей (т.е.изношенных прокладок и сальников).

Низкое давление в системе смазки. Причина: недостаточное количество масла, некачественное масло, износ подшипников коленчатого вала или деталей масляного насоса. Способ устранения: проверьте уровень масла (если нужно, долейте), замените изношенные механизмы. При эксплуатации придерживайтесь рекомендациям завода-изготовителя по использованию определенной марки масла.

Принцип действия масляного насоса

Работа узла происходит следующим образом:

с помощью шкива привода смазочного насоса коленвал вращает одну из шестерен, она начинает при этом вращать другую;
под воздействием разницы давления, создаваемого движением зубьев шестерен, в корпус всасывается смазка (для этого используется канал, который так и называется – всасывающий);
под давлением зубьев масло сжимается, напор жидкости повышается, и она начинает выталкивается во второй канал (его называют нагнетательным);
в результате масло циркулирует по системе смазки и омывает нужные детали и узлы двигателя.

Что касается клапана, то он необходим на случай резкого повышения давления. Когда оно происходит, он срабатывает и выбрасывает часть масла в участок системы, расположенные перед всасывающим клапаном. В результате давление снижается.

Возможные неполадки в работе системы и способы их устранения

Некоторые моторные неполадки в системе смазки могут возникнуть неожиданно, даже если вы не так давно осуществляли ремонт автомобиля или проводили его техническое обслуживание. Перечислим основные проблемы и разберемся со способами их решения:

Вид неисправности	Причина	Устранение
Датчик давления масла не горит при включении зажигания	1. Индикатор перегорел	1. Замените лампочку датчика в приборной панели
	2. Повреждение провода, окисление разъема	2. Осмотрите место соединения и при необходимости произведите замену провода
	3. Выход из строя датчика давления масла	3. Замените датчик на новый
Индикатор давления масла горит на холостому ходу, при повышении оборотов отключается	Низкое давление масла из-за его перегрева. Система охлаждения работает неправильно	«Погоняйте» автомобиль на повышенных оборотах в течение 15-20 минут, чтобы охладить двигатель; проведите диагностическое обследование работоспособности охлаждающей системы
Индикатор на приборной панели горит при повышенных оборотах мотора	Неисправен редукционный клапан	С помощью щупа проверьте уровень моторного масла в автомобиле, при необходимости замените редукционный клапан
Индикатор горит постоянно	1. Слишком низкое количество масляной жидкости	1. Проверьте уровень масла и долейте его при необходимости
	2. Насос не работает, канал масляного насоса загрязнен	2. Прочистите или замените насос
Большой расход масла	Износ цилиндров, поршневых колец, маслосъемных колпачков, уплотнительных элементов	Произведите осмотр двигательной системы и устраните причину утечки

И напоследок

Система смазки двигательной установки защищает автомобиль от ежедневных перегревов и значительно повышает его ресурс

Поэтому важно держать ее в исправном состоянии. Для этого водитель должен своевременно проводить техническое обслуживание транспортного средства и устранять мелкие неисправности, которые в дальнейшем могут привести к дорогостоящему ремонту

Работа смазочной системы

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль.
Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов.
В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно.
При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр.
Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

неполнопроточного (параллельного) фильтра тонкой очистки масла;
смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор.
К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины

Инженерная графика
МДК.01.01. «Устройство автомобилей»
Общее устройство автомобиля
Автомобильный двигатель
Трансмиссия автомобиля
Рулевое управление
Тормозная система
Подвеска
Колеса
Кузов
Электрооборудование автомобиля
Основы теории автомобиля
Основы технической диагностики
Основы гидравлики и теплотехники
Метрология и стандартизация
Сельскохозяйственные машины
Основы агрономии
Перевозка опасных грузов
Материаловедение
Менеджмент
Техническая механика
Советы дипломнику

Олимпиады и тесты

«Инженерная графика»
«Техническая механика»
«Двигатель и его системы»
«Шасси автомобиля»
«Электрооборудование автомобиля»

Основные неисправности системы смазки

Внешними признаками неисправности системы смазки являются пониженное или повышенное давление масла в системе и ухудшение качества масла вследствие загрязнения.

Понижение давления возможно в результате недостаточного уровня масла, разжижения его, подтекания через неплотности в соединениях, загрязнения сетчатого фильтра маслоприемника, износа деталей масляного насоса, заедания редукционного клапана в открытом положении и вследствие износа подшипников коленчатого и распределительного валов.

Проверять уровень масла следует на прогретом двигателе, но не сразу после его остановки, а через 3-5 минут с тем, чтобы масло успело стечь. Если уровень ниже нормы, необходимо долить масло в поддон картера, предварительно выявив и устранив причину. Внешним осмотром выявляются течи масла из-под крышки привода распределительного вала, крышки клапанного механизма, блока цилиндров, масляного фильтра, а также из пробки заливной горловины, через штуцер датчика давления масла, из-под крышки маслоотделителя
системы вентиляции картера и через уплотнитель маслоизмерительного щупа.
Уровень масла может падать вследствие износа сальников стержней клапанов, износа и закоксовывания поршневых колец или их поломки, износа поршней и их канавок, износа цилиндров двигателя, износа стержней клапанов и их направляющих втулок, а также закоксовывания прорезей маслосъемных колец или заполнение их масляными отложениями. Эти неисправности приводят к повышенному расходу масла и, соответственно, падению давления в системе.

Повышение давления в системе смазки возможно вследствие применения масла с повышенной вязкостью, заедания редукционного клапана в закрытом положении и засорения маслопроводов.

Так как коленвал совершает вращательное движение, то под действием центробежных сил на стенках его масляных каналов откладываются продукты износа двигателя. Со временем проходное сечение этих каналов уменьшается настолько, что шатунный подшипник начинает испытывать масляное голодание. Усиленному загрязнению каналов способствует применение некачественного или не соответствующего двигателю масла, регулярная эксплуатации мотора в интенсивных режимах и несвоевременная замена масла.

Каналы подвода масла к гидрокомпенсаторам со временем также могут закоксовываться, и тогда гидрокомпенсатор перестает работать. Если его заклинит при открытом клапане, это приведет к выбиванию клапана поршнем. При этом разрушается сам гидрокомпенсатор и возможны повреждения распредвала, поршней, шатунов и появление трещин в головке блока цилиндров. Вероятны масляные проблемы и с гидронатяжителями, обеспечивающими натяжку ремней и цепей привода распредвалов. Их каналы также забиваются, что может стать причиной поломки ГРМ и разрушения головки блока цилиндров. При наличии в ГРМ механизма изменения фаз газораспределения грязь может спровоцировать отказ или нарушение его работы.

При эксплуатации автомобиля возможны случаи, когда может быть неисправен указатель давления масла. Для проверки правильности действия указателя давления вместо датчика ввертывают штуцер контрольного манометра и, сравнивая показания с проверяемым прибором, судят о его работе.

Масляный насос двигателя: устройство, принцип работы, схема, ремонт

Масляный насос является основным элементом, обеспечивающим надежную и гарантированную работу двигателя внутреннего сгорания. Он обеспечивает бесперебойную смазку всех подвижных элементов системы, подавая ее посредством постоянного давления и обеспечивая циркуляцию масла.

При качественной работе масляного насоса, прокачка смазочного материала происходит регулярно и стабильно. Давление в системе не превышает критических точек и не приближается, как к максимальной отметке, так и к минимальной.

Назначение и виды масляных насосов
Принцип работы
Где находится
Устройство
Ремонт и замена

Степень точности работы масляного насоса напрямую влияет на долговечность и износоустойчивость мотора, а также на оптимальный расход топливного материала и уровень вредных атмосферных выбросов.

Устройство масляного насоса не отличается большой сложностью. При желании и постоянном контроле, можно всегда заметить необычную работу двигателя и предотвратить сложные последствия, приняв своевременные меры по устранению неполадок.
