Как сделать прерывистый режим дворников на камаз

Способы крепления щеток

Несмотря на относительную простоту стеклоочистителей ветрового стекла, без них сложно представить современную машину. Водители могут прямо из салона управлять работой дворников, удалять грязь и улучшать видимость дорожной ситуации. А электронные системы и вовсе автоматически следят за чистотой стекла, увеличивая комфорт и безопасность вождения без участия человека.

Задача системы очистки ветрового и заднего стекол и фар — обеспечение водителю доста­точной видимости в автомобиле. Вот о том, что представляет современная система очистки стекла автомобиля, мы и поговорим в этой статье.

Использу­ются следующие типы систем:

• Системы стеклоочистителей ветрового стекла;
• Системы стеклоочистителей заднего стекла;
• Системы омывателей в сочетании с систе­мами очистителей;
• Системы стеклоомывателей фар.

Ваз 2105 — замена насоса омывателя ветрового стекла

Снятие насоса омывателя ветрового стекла на автомобиле Ваз 2105 производят для его замены в случае выхода из строя. Для выполнения ремонтных работ подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

• В первую очередь необходимо слить жидкость с бачка в заранее подготовленную пустую емкость.
• Далее обесточиваем автомобиль, для этого отключаем клемму минус от аккумуляторной батареи.
• Движением руки вверх, снимаем бачок с кронштейнов кузова.
• Отсоединяем от насоса две клеммы питающих проводов.

• Отсоедините от штуцера насоса трубку для жидкости.
• После чего поддеваем насос плоской отверткой и снимаем его с бачка.

На этом ремонтные работы по снятию насоса омывателя ветрового стекла на автомобиле Ваз 2105 завершены. Произведите его замену или какой-либо другой ремонт, после чего последующую сборку и установку выполните в обратной последовательности. Если производилась замена кронштейна крепления бачка, то перед установкой, рекомендуется обработать его фаски крупно зернистой наждачной бумагой, чтобы при посадке самого бачка его не повредить.

Источник статьи: http://remont-vaz2106.ru/vaz-2105-zamena-nasosa-omyvatelya-vetrovogo-stekla

Реле дворников камаз 5320

Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).

Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).

Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)

Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»

Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле

Таблица применяемых реле

Для двигателей КАМАЗ с электронной системой управления подачей топлива

Реле блокировки стартера

Реле стояночного тормоза

Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов

Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):

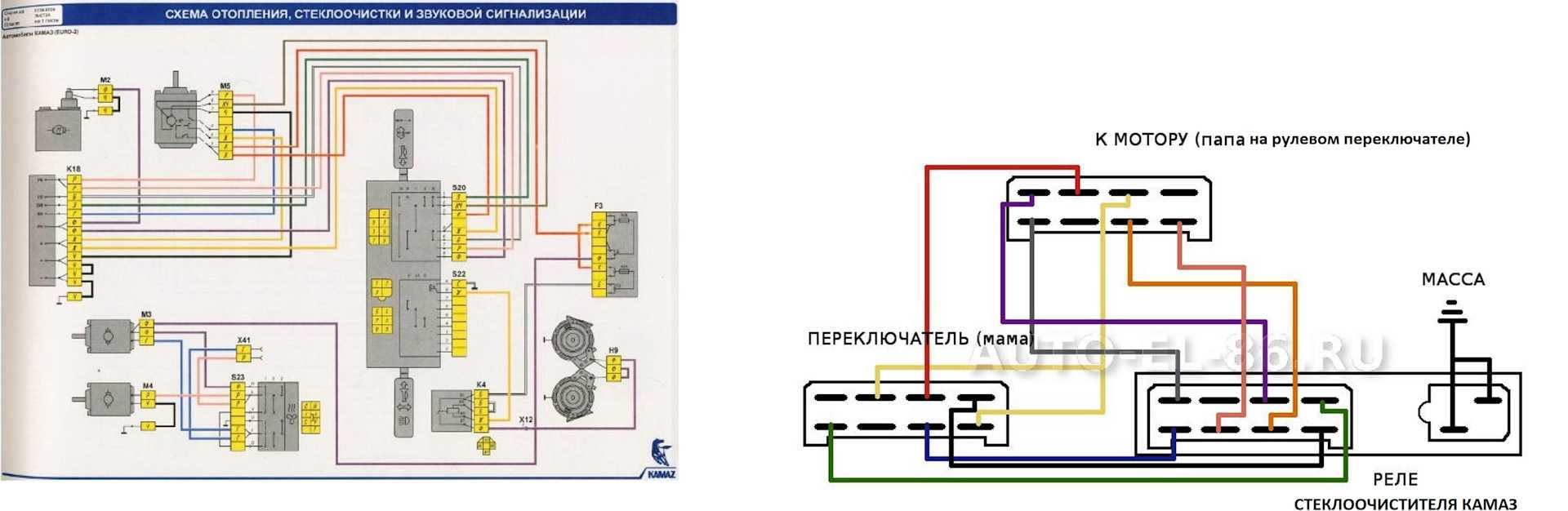

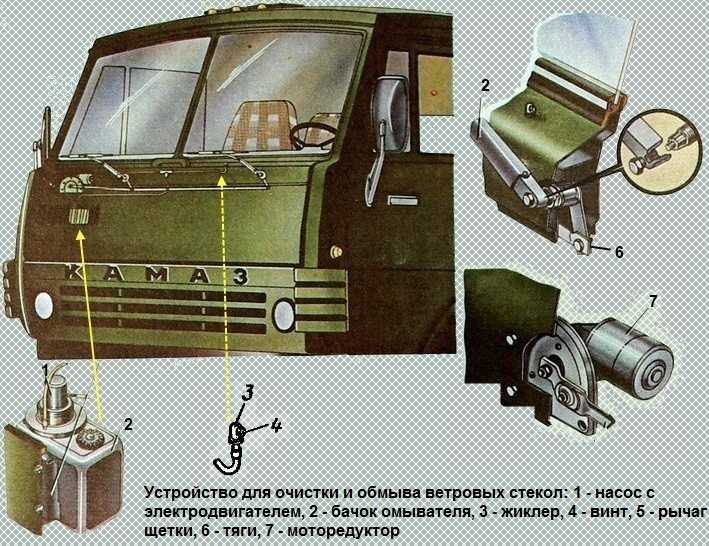

Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.

Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.

Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.

Питание насоса осуществляется через предохранитель на силу тока 10А.

Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.

Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.

Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.

При включении переключателя омывателя через электродвигатель насоса проходит ток.

“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.

Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.

Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.

При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.

Порядок работы стеклоочистителя следующий:

— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;

— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;

— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;

Система омывателей фар

Система омывателей фар законодательно предписана в Германии для ксеноновых фар во избежание ослепления встречного транс­порта из-за рассеяния света.

Очищающий эффект

Очищающий эффект в основном опреде­ляется импульсной подачей водяных струй на поверхность рассеивателя. Здесь ре­шающими факторами являются расстояние между форсунками и фарой, размер, угол падения капель омывающей жидкости и их скорость при касании фар, а также объем омывающей жидкости.

Сопла должны рас­полагаться так, чтобы струи воды охватывали фары при любых скоростях движения.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Эта статья размещена в главе Кузова автомобилей и называется Очистка стекла автомобиля. Добавьте в закладки ссылку.

• Государственные и муниципальные заимствования реферат



• Реферат преступления в педагогической сфере



• Антиоксиданты в спорте реферат



• Издержки производства и себестоимость продукции реферат



• Реферат на тему гинекологические заболевания

Библиография

	ECE/TRANS/WP.29/78/Rev.2/Amend.3	Сводная резолюция о конструкции транспортных средств (СР.3)
	E/ECE/324/Rev.2/… E/ECE/TRANS/505/Rev.2/… E/ECE/324/Rev.2/Add.42/…- E/ECE/TRANS/505/Rev.3/Add.42/…	Единообразные предписания, касающиеся официального утверждения безопасных стекловых материалов и их установки на транспортном средстве (Правила ООН N 43)

УДК 629.114.011.673:006.354	МКС 43.040.60
Ключевые слова: автомобили легковые, ветровое стекло, обледенение, запотевание, очистка, климатическая камера, генератор пара, испытания

Электронный текст документа

и сверен по:

, 2017

Предохранитель F5

Предохранитель F5 установлен на панели передка кабины.

Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.

Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.

Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.

Питание насоса осуществляется через предохранитель на силу тока 10А.

Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.

Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.

При включении переключателя омывателя через электродвигатель насоса проходит ток.

“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.

Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.

Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.

При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.

Конструкция и замена стеклоочистителя описана в статье: Конструкция и замена стеклоочистителя автомобиля КАМАЗ

Порядок работы стеклоочистителя следующий:

— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;

— при выключении стеклоочистителя возврат щеток в исходное положение осуществляется с помощью концевого выключателя S1 моторедуктора. Состояние контактов выключателя (см. рис. 2) показано для исходного состояния.

При движении щеток контакты переключаются в другое положение. Поэтому при установке переключателя стеклоочистителя в нейтральное положение движение щеток продолжается до исходного положения, так как в этом случае напряжение на электродвигатель моторедуктора подается следующим образом;

— вывод 110 моторедуктора —► предохранитель F1 —► замкнутые (нижние) контакты концевого выключателя —► выводы 111Б моторедуктора и переключателя —► выводы 111 переключателя —► вывод 1114 переключателя —► выводы 111 переключателя и моторедуктора —► плюсовая щетка моторедуктора (верхняя).

Когда щетки стеклоочистителя доходят до исходного состояния (низ ветрового стекла), контакты концевого выключателя возвращаются в исходное состояние, размыкают цепь питания моторедуктора и щетки стеклоочистителя останавливаются.

• Где находится номер двигателя на ваз 21099 инжектор 2003г



• Ваз 2111 пахнет машина бензином с наружи



• Как выгнать воздух из топливной системы ваз 2114



• Штраф за отсутствие бампера на авто в россии 2021



• Кинематическая схема кпп уаз 3303

Система наружного и внутреннего освещения КамАЗ-43118

Кроме внешнего освещения эта система отвечает ещё и за освещение внутри кабины машины. К ней относятся следующие приборы:

• фары головного света;
• противотуманные фары;
• передние фонари;
• задние фонари;
• подкапотная лампа;
• лампа освещения вещевого ящика и спального места;
• лампа освещения приборов;
• лампа освещения кабины;
• переносная лампа.

Она имеет следующую схему:

1. фара противотуманная правая
2. фара противотуманная левая;
3. фара головного света правая
4. лампа вещевого ящика;
5. выключатель плафонов;
6. фонари автопоезда;
7. выключатель фонарей автопоезда;
8. реле электродвигателей отопителя;
9. левый фонарь кабины;
10. правый фонарь кабины;
11. фара головного света левая;
12. выключатель противотуманок;
13. реле сигналов торможения;
14. выключатель электромагнитного клапана прицепа;
15. фонарь задний правый
16. фонарь задний левый;
17. фонарь передний правый
18. фонарь передний левый;
19. переключатель света комбинированный;
20. предохранитель 13.3722 (7,5 А);
21. предохранитель ПР 310 (10 А);
22. выключатель освещения приборов;
23. лампа подкапотная;
24. выключатель аварийной световой сигнализации;
25. розетка переносной лампы;
26. розетка семиконтактная;
27. указатель давления масла;
28. указатель уровня топлива;
29. спидометр;
30. тахометр;
31. указатель температуры охлаждающей жидкости;
32. амперметр;
33. манометр;

I. к выключателю приборов и стартера

Все приборы, кроме лампы освещения бардачка, соединены по однопроводной схеме. Что касается лампы освещения вещевого ящика, то её минусовый контакт соединён с блоком предохранителей.

Что касается ближнего и дальнего света (цифры 3,11), габаритов, противотуманных фар (1,2), то их включение и выключение производится комбинированным выключателем (19), подключённым через амперметр.

Для предохранения фар ближнего света, а также противотуманок, от короткого замыкания они запитаны через термобиметаллические предохранители ПР310. Для дальнего света присутствуют свои предохранители.

Цепи габаритов и лампы освещения приборов также защищены от короткого замыкания термобиметаллическими предохранителями типа 13.3722.

Устройство приборов

Конструкция омывателя для ветрового стекла на ВАЗ 2101 состоит из моторедуктора, работающего от поступающего тока, который приводит в движение омыватели, выключателя, переключателя, реле для включения прерывистого режима, дополнительного реле и др.

Устройство очистителя стекла

1. Трапеции стеклоочистителя: с ее помощью моторчик передает движение. Она быстро изнашивается, поэтому порой необходим ремонт трапеции.
2. Электромотор осуществляет движение дворников ВАЗ 2110. Если моторчик перегорит, то весь агрегат выйдет из строя.
3. Насос стеклоочистителя нагнетает очистительную жидкость. Если электронасос сломается, то, несмотря на работу очистителей, лобовое стекло не будет очищаться.
4. Назначение бачка очевидно – в него заливается очистительная жидкость для окон.

Благодаря электродвигателю дворники на ВАЗ 2110 могут работать в трех режимах:

1. Прерывистом. Рычаг переключателя находится в положении II и III.
2. Постоянном – с небольшой скоростью движения щеток. Рычаг переключателя занимает положение IV.
3. Постоянном – с быстрым движением дворников. В этом случае рычаг переключения стоит в положении V.

Трапеция

Потенциально работа дворников в одном режиме может быть связана с трапецией. Хотя чаще всего при её поломках щётки вообще не ходят по стеклу машины.

Трапеция является довольно сложным компонентом системы очистки лобового стекла. Поэтому никто из производителей гарантию на её длительный срок службы не даёт. Трапеция может заклинить, чрезмерно давить на стекло, некорректно срабатывать.

Для восстановления работоспособности трапеции можно прибегнуть к следующим мерам.

• Покупка и замена трапеции. В случае с отечественными автомобилями это лучший вариант. Цена трапеции составит 1-1,5 тысячи рублей. Для иномарок такие детали значительно дороже. Поэтому часто рассматривают другой вариант.
• Замена втулок и наконечников. Распространённая неисправность для трапеции дворников. Эти элементы зачастую делают из пластика, а он не переносит сильный мороз. В итоге материал трескается и разрушается. Заменить их можно путём покупки ремкомплекта.

Если же ремонт не дал желаемого результата и устройство продолжает работать некорректно, издавать посторонние звуки, то тут единственным правильным решением будет полная замена трапеции. В противном случае могут пострадать и другие узлы.

Расположение предохранителей, плавких вставок и реле и их замена Chery Tiggo

Рис. 10.1. Обозначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве.

Рис. 10.2. Обозначения предохранителей и реле в монтажном блоке, расположенном в салоне.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве. В подкапотном пространстве монтажный блок предохранителей и реле (рис. 10.1) установлен с правой стороны по направлению движения автомобиля. В табл. 10.1 указано назначение предохранителей, плавких вставок и реле (их номера даны на рисунке), но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать. В салоне монтажный блок предохранителей и реле (рис. 10.2) расположен в левой части панели приборов под ящиком для мелких предметов. Назначение предохранителей и реле указано в табл. 10.2.

1. Для получения доступа к предохранителям монтажного блока, расположенного в подкапотном пространстве, откройте капот и выверните винты фиксаторов крепления крышки отсека монтажного блока. Примечание.

Так расположены винты фиксаторов крепления крышки отсека монтажного блока.

2. Утопите отвёрткой сердечник фиксатора…

3….и извлеките фиксатор из отверстия в крышке.

4. Преодолевая усилие фиксаторов, отсоедините от крышки отсека монтажного блока резиновый уплотнитель короба воздухопритока…

5….после чего снимите крышку отсека монтажного блока.

6. Отожмите фиксатор…

7….и снимите крышку монтажного блока. 8. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель. Примечание.

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Здесь же находятся запасные предохранители различных номиналов. Предупреждение. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

9. Достаньте из гнезда монтажного блока специальный пластмассовый пинцет…

10….и с его помощью извлеките заменяемый предохранитель.

11. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

12. При необходимости извлеките реле…

13….или плавкую вставку, покачивая их из стороны в сторону. 14. Установите детали в порядке, обратном снятию.

15. Для получения доступа к предохранителям монтажного блока, расположенного в салоне, откройте ящик для мелких предметов…

16….потяните ящик вверх и извлеките его из панели приборов, отсоединив пружину. 17. Выясните причину перегорания предохранителя (плавкой вставки) и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель. 18. Замените перегоревший предохранитель, плавкую вставку или реле таким же способом, как и в монтажном блоке, расположенном в подкапотном пространстве (см. пп. 9–13). Примечание.

В специальных гнездах монтажного блока расположены запасные предохранители А различных номиналов и специальный пинцет Б для замены предохранителей. 19. Установите детали в порядке, обратном снятию.

Реле дворников камаз 5320

Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).

Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).

Установка блока предохранителей и реле 1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)

Предохранитель F5 1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»

Установка реле за панелью выключателей 1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле

Таблица применяемых реле

Для двигателей КАМАЗ с электронной системой управления подачей топлива

Реле блокировки стартера

Реле стояночного тормоза

Установка реле за крышкой отсека панели приборов 1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов

Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):

Система стеклоочистки предназначена для омывания и очистки ветровых стекол с целью обеспечения безопасности движения автомобиля.

Она включает в себя электрические стеклоочистители 27.5205 и омыватели ветрового стекла 1112.5208—01.

Электрический омыватель ветрового стекла управляется клавишным переключателем и имеет встроенный в бачок омывателя электрический насос.

Питание насоса осуществляется через предохранитель на силу тока 10А.

Электрический стеклоочиститель обеспечивает работу щеток в двух режимах и их остановку в исходном положении. Он включает в себя моторедуктор, щетки с приводом и трехпозиционный переключатель.

Напряжение на моторедуктор подается через реле электродвигателей отопителя, поэтому стеклоочиститель можно включить при включенном в положение «1» выключателе приборов и стартера.

Клавишные переключатели омывателя и стеклоочистителя расположены справа от рулевой колонки на пульте переключателей.

При включении переключателя омывателя через электродвигатель насоса проходит ток.

“+“ аккумуляторных батарей, клемма стартера, вывод Б реле стартера —► амперметр, вывод 1Ж разъема, выводы 1Ж и 57 блока предохранителей на силу тока 60 и 30 А —► предохранитель на силу тока 10 А —► размыкающие контакты переключателя —► электродвигатель омывателя —► корпус —► выключатель “массы” — “—“ аккумуляторной батареи. Электродвигатель приводит в действие насос, который по гибким трубкам подает омывающую жидкость к двум одноструйным жиклерам и далее на ветровое стекло.

Электродвигатель моторедуктора стеклоочистителя имеет три щетки: одну минусовую и две плюсовых.

Минусовая щетка соединяется с корпусом автомобиля, а на плюсовые щетки подается напряжение бортовой сети через переключатель стеклоочистителя.

При подаче напряжения на разные плюсовые щетки обеспечиваются разные частоты вращения якоря электродвигателя и соответственно разные режимы работы щеток стеклоочистителя.

Порядок работы стеклоочистителя следующий:

— при установлении выключателя приборов и стартера в положение «1» срабатывает реле электродвигателей отопителя, так как на его обмотку с вывода КЗ выключателя приборов и стартера через предохранитель на силу тока 7,5 А подается напряжение;

— при срабатывании реле напряжение с его вывода 30 подается на вывод 87 и далее через предохранитель тока 10 А на вывод 110 разъема моторедуктора, предохранитель моторедуктора, вывод 110А моторедуктора, вывод 110А переключателя;

— при положении «1» переключателя стеклоочистителя напряжение с его вывода 110А подается на вывод 111 и далее на одну из плюсовых щеток моторедуктора (на рисунке верхняя). При этом через электродвигатель начинает протекать ток, так как его минусовая щетка (на рисунке нижняя) постоянно соединена с корпусом автомобиля; электродвигатель через редуктор и привод обеспечивает возвратно-поступательное движение щеток с определенной частотой;

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

1. Сначала нужно отсоединить отрицательную клемму на АКБ.
2. Затем нужно крепление отклонить на себя и снять щетку.
3. При наличии декоративной накладки ее необходимо демонтировать.
4. Открутив болт, можно демонтировать старую щетку.
5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
6. Установка нового комплекта осуществляется в обратном порядке.

Источник статьи: http://avto-lover.ru/drugoe/sistema-omyvatelya-zadnego-stekla-2.html

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Рекомендации

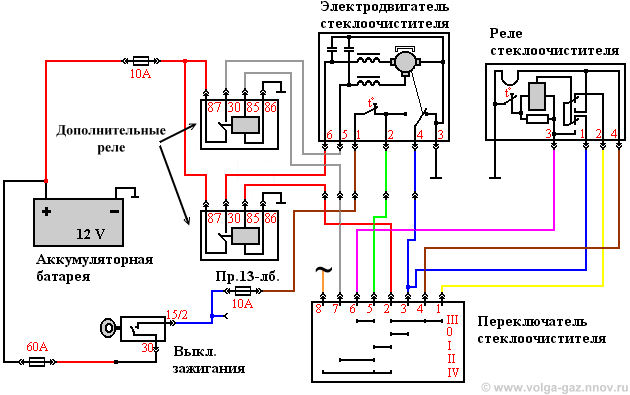

Если автомобиль оборудован двухскоростным устройством движения щеток, такой прерыватель устанавливать нельзя, а следует воспользоваться другим (рис. б). При замыканий контактов выключателя S1 восстанавливается обычная схема стеклоочистителя.

Замена одного резистора в зарядной цепи конденсатора С1 двумя, из которых один — переменный (R2), позволяет регулировать время паузы между взмахами щеток в зависимости от погодных условии. При указанных на схеме номиналах резисторов это время можно изменить в пределах 3 — 10 с.

Электродвигатели стеклоочистителей в момент пуска потребляют значительный, ток. Поэтому цепь нагрузки тринистора Y1 следует монтировать проводами достаточно большого сечения, подключая их непосредственно к выводам тринистора, а не к печатным дорожкам платы. Выключатель S1 должен быть рассчитан на ток не менее 6 А.

• Проблема отечественных реле — их шумность. Чтобы не одолевали щелчки реле в салоне, было принято решение изготовить шумоизоляцию реле. Для этого из бумаги при помощи обычного степлера была изготовлена вот такая формочка:

• вставил в реле провода, и аккуратно поместил все это дело в формочку с герметиком.

• Когда герметик застыл, неровности были срезаны обычными ножницами, а само реле в шумоизоляции тематически раскрашено*)

• плюсовая отвертка, кусачки, канцелярский нож, и изолента.

При выполнении работ с проводкой, обычно рекомендуют снимать клему с аккумулятора. Однако когда на улице -13 особо в заглушеной машине не посидишь, я все проделал не глуша двигатель автомобиля, однако делал все аккуратно и неспешно.

• снимаем ее. С правой стороны руля колодка на 10 разъемов. вынимаем ее из штекера.

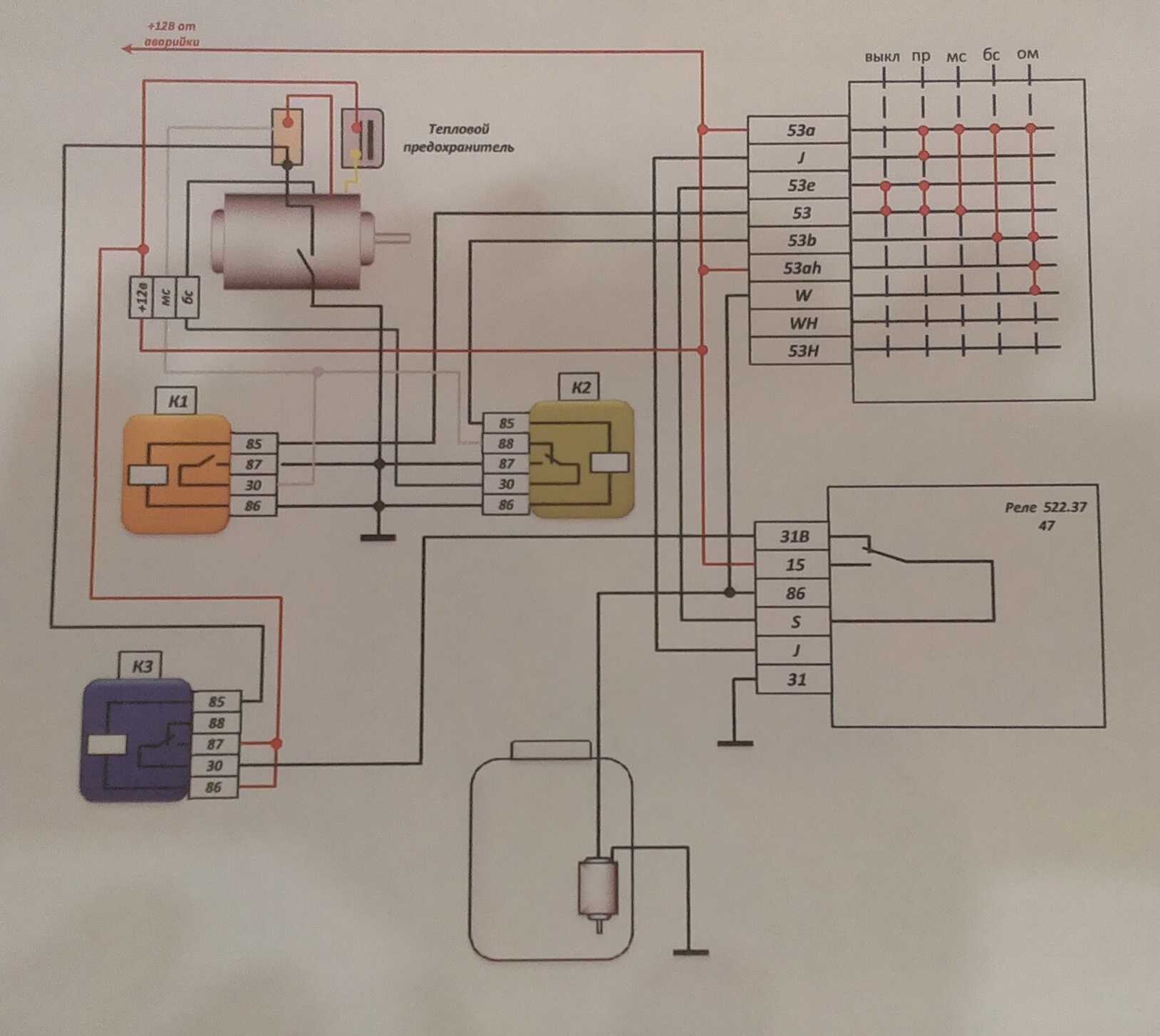

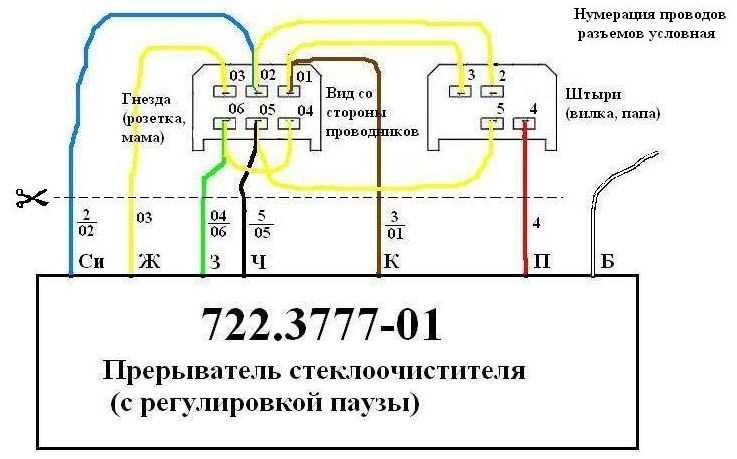

• Десятый серый провод разрезаем 10-контакт с серым обрезанным проводом из колодки, к нему — J контакт. 10-контакт с серым обрезанным проводом из жгута — к нему S контакт дополнительного реле.

• Провода не забываем изолировать. В итоге получаем вот такую конструкцию

• Колодку вставляем на место справа под руль, а реле засовываем между жгутами проводов под рулевой колонкой

• Завинчиваем обратно пластиковую декоративную накладочку под руль нашего Геши и ценим как работает.

• Пауза устанавливается так. Включаем режим заднего дворника, выключаем, выжидаем паузу. Включаем дворник, дворник начинает работать с заданной паузой. Непрерывного режима нет. Минимальная пауза 1 секунда. Максимальная 45 секунд. Паузу реле помнит. Щелчков реле после шумоизоляции практически не слышно.

Режим омывателя работает так — включаем, струйка воды, три непрерывных взмаха дворником, дальше опять с паузой.

• Как сделать спираль из мастики



• Как сделать масштабную линейку в архикаде



• Как сделать фрею напарником



• Как сделать пунш как в макдональдсе



• Как сделать объект неактивным unity

Причины отказа

Теперь к вопросу о том, почему дворники на машине не работают в прерывистом режиме, то есть при включении первого положения на переключателе под рулём авто.

Столкнувшись с тем, что дворники работают только в быстром режиме, на 1-2 скорости, а прерывисто перемещаться не хотят, либо же произошёл полный отказ устройства, нужно найти причину.

Если говорить конкретно про перемещение стеклоочистителей с паузой в несколько секунд, то тут потенциальных причин несколько:

• подрулевой переключатель;
• реле стеклоочистителя;
• электродвигатель дворников.

Потенциальным виновником может оказаться и трапеция стеклоочистителей.

Схема электрического БН

Устройство электрического бензонасоса (далее – ЭБН) на отечественном автомобиле ВАЗ-2110 по своей структуре очень простое. Оно представляет собой электродвигатель с питанием в 12 вольт. Данное устройство обеспечивает защиту корпуса наноса от поступления туда частичек грязи и пыли, что выполняет функцию предохранения его от вероятной поломки и загрязнения.

В ЭБН автомобиля ВАЗ-2110 находятся такие элементы:

• замок зажигания;
• предохранители;
• реле;
• электрическая проводка;
• блок управления двигателем.

Когда ключ зажигания поворачивается, питание подается на клеммы БН через реле автомобиля, и насос качает бензин. После заполнения входной магистрали топливопровода горючей жидкостью, электрическим блоком управления дается команда на выключение напряжения. Таким образом, топливная система готовится к запуску двигателя автомобиля. Необходимо всего лишь прокрутить при пом ощи стартера мотор.

Реле БН на ВАЗ-2110

Функцией реле в любой электросхеме является замыкание и размыкание цепи в целях защиты элементов всей схемы от высокого пускового тока. Во время запуска двигателя ток, который необходим для того, чтобы стартер прокрутился, доходит до 80-300 Ампер. В том случае, если реле отсутствует, любой элемент электросхемы может выйти из строя.

Реле БН отечественной «десятки» имеет внутри корпуса из пластмассы электромагнитную катушку с сердечником. Когда происходит подача напряжения контакты сразу же замыкаются. Реле на данный автомобиль является четырехконтактным.

Как проверить реле

Если электробензонасос при включении зажигания не подает никаких признаков жизни, это вовсе не означает, что именно он сгорел. Причиной неисправности также может быть реле. Самый простой способ проверки РБ на слух – при включении зажигания реле должно щелкать. Если щелчка не слышно, большая вероятность того, что «релюшка» неисправна.

Но не все так просто – неполадка может быть «хитрой», например, автомобиль запускается не с первого раза. Причина неисправности может скрываться в подгоревших контактах реле. Проверить работоспособность самого насоса здесь достаточно просто, поступаем следующим образом:

• снимаем защитный кожух, под которым находится колодка с реле и предохранителями;
• отворачиваем крепления колодки, извлекаем ее, она остается держаться на проводах;
• выдергиваем РБ из колодки, ставим перемычку между двумя противоположными контактами, таким обра;
• образом, подаем напрямую питание на БН
• если при таком соединении электромотор насоса начинает шуметь, значит, сам БН рабочий, скорее всего, неисправность скрывается в реле.

В случае, если на колодке РБ нет напряжения ни на одном из контактов, следует искать обрыв в проводке, еще может быть плохой контакт в месте крепления провода с клеммой.

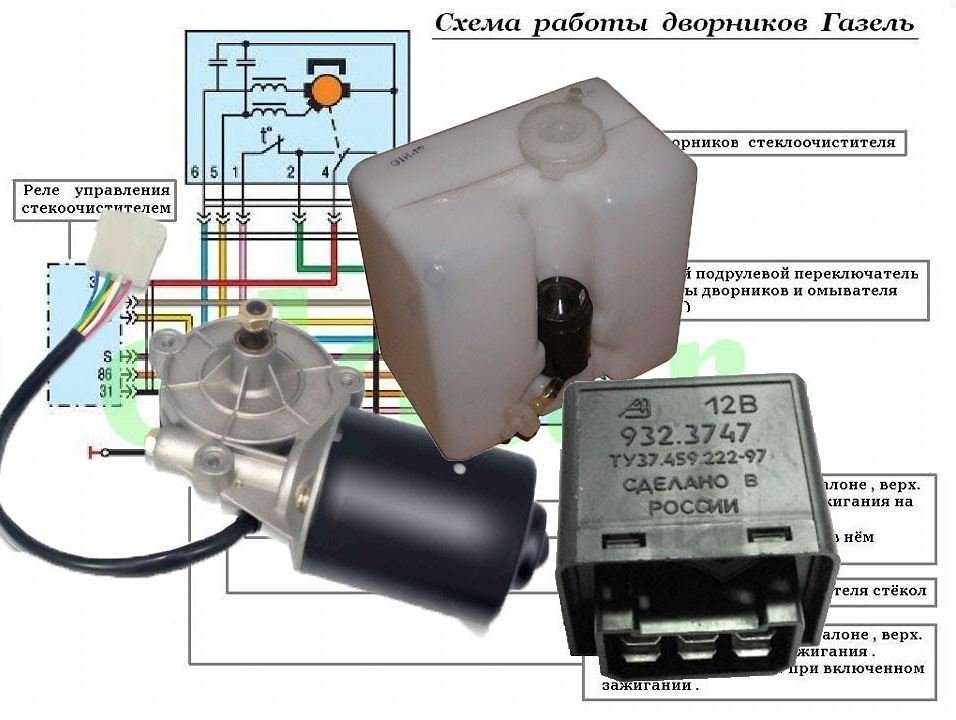

Реле стеклоочистителя

Проблемы с реле считаются наиболее вероятными и распространёнными при отказе в работе прерывистого режима стеклоочистителей.

Когда щётки не возвращаются в своё исходное положение, практически наверняка можно говорить о том, что причина в неисправном реле. Если параллельно дворники срабатывают в других положениях переключателя, то виновник 100% найден. Это реле.

Важно понимать, что другие режимы щёток стеклоочистителя на автомобиле работают и подключаются в обход используемого в схеме реле-прерывателя. То есть подключение идёт непосредственно на контакты выключателя

В том случае, если главным подозреваемым стало реле, его потребуется заменить. Пытаться восстановить элемент бессмысленно.

Здесь требуется такой порядок действий:

• найти место расположения реле-прерывателя на своём автомобиле;
• демонтировать неисправный элемент;
• точно переписать номер устройства или взять его с собой;
• приобрести аналогичную деталь, ориентируясь по номеру элемента;
• убедиться в том, что новое реле подойдёт вашей машине;
• установить реле-прерыватель на место, действуя в последовательности, обратной демонтажу;
• провести работу обязательно при условии, что зажигание и подрулевой переключатель выключены;
• провернуть ключ зажигания, не запуская двигатель;
• проверить стеклоочиститель на предмет работоспособности в прерывистом режиме.

На этом работа завершена. Если всё теперь функционирует нормально, вам удалось найти причину и устранить её.
