Предохранители и реле Honda Accord 8

Рассмотрены автомобили Honda Accord 8 2008. 2009, 2010, 2011, 2012 года выпуска.

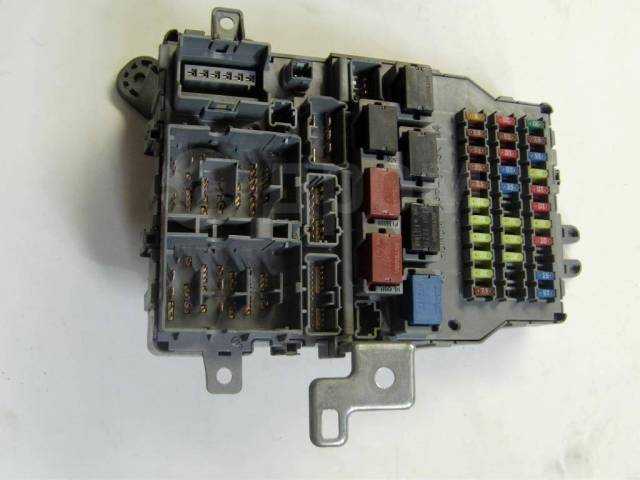

Блок предохранителей в салоне.

Расположение. Один блок находится под панелью приборов со стороны водителя.

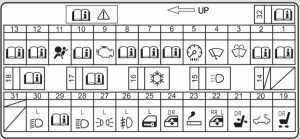

Наклейка с указанием расположения предохранителей расположена на боковой панели.

Назначение предохранителей:

No.	Защищаемая цепь
1	(ЕРТ)*
2	(Корректор угла наклона (Фар)*
3	Омыватель ветрового стекла
4	Стеклоочистители ветрового стекла
5	Комбинация приборов
6	ABS/VSA
7	Генератор переменного тока
8	Не используется
9	Топливный насос
10	(VB SOL)*
11	Дополнительная система пассивной безопасности (SRS)
12	ODS (Система обнаружения пасса­жиров на сиденьях)
13	(IG1)*
14	Не используется
15	Система дневного освещения*
16	Кондиционер
17	Блокировка ключа зажигания АСС
18	Дополнительное оборудование
19	(Функции электрической регули­ровки продольного перемещения сиденья водителя)*
20	(Люк)*
21	(Функция электрической регули­ровки наклона спинки сиденья водителя)*
22	Электрический стеклоподъемник задней двери со стороны водителя
23	Предохранитель прикуривателя хонда аккорд 8.
24	Электрический стеклоподъемник водительской двери
25	Электрический замок водительской двери
26	(Передняя противотуманная фара со стороны водителя)*
27	Маломощная лампа со стороны водителя (наружные приборы освещения)
28	Лампа дальнего света со стороны водителя
29	Не используется
30	Лампа ближнего света со стороны водителя
31	Не используется
32	Датчик уровня моторного масла

Второй блок салона расположен снизу на боковой панели со стороны переднего пассажира.

Для получения доступа к блоку предохранителей, необходимо вставить палец в прорезь крышки и слегка потянуть ее вверх, а затем на себя. Откройте крышку, а затем выньте ее из шарниров.

Схема расположения предохранителей в блоке.

Расшифровка:

No.	Назначение
1	Лампа дальнего света со стороны переднего пассажира
2	Маломощная лампа со стороны переднего пассажира (наружные приборы освещения)
3	(Передняя противотуманная фара со стороны переднего пассажира)*
4	Лампа ближнего света со стороны переднего пассажира
5	Не используется
6	Лампы освещения салона
7	Не используется
8	(Функция электрической регулировки наклона спинки сиденья переднего пассажира)*
9	(Функции электрической регулировки продольного перемещения сиденья переднего пассажира)*
10	Электрический замок двери переднего пассажира
11	Электрический стеклоподъемник задней двери со стороны переднего пассажира
12	Разъем для подключения аудиооборудования в центральной консоли
13	Электрический стеклоподъемник двери переднего пассажира
14	Не используется
15	(Premium АМР)*
16	Не используется
17	(Задний противотуманный фонарь)
18	Не используется
19	(Обогреватели сидений)*
20	(EPT-R)*
21	(EPT-L)*
22	(Не используется)

Блок предохранителей в моторном отсеке

Расположен слева в дальней части моторного отсека. Для того чтобы открыть крышку коробки предохранителей, нажмите на лапки фиксаторов.

Источник

Сброс ошибки EPS

1) Замкнуть разъем самодиагностики 4 и 9 как на фото выше.
2) Выворачиваем рулевое колесо до упора в левое положение и удерживаем до окончание сброса ошибки
3) Включить зажигание и ждем пока лампа EPS не погаснет
4) Как погаснет сразу возвращаем руль в среднее положение и отпускаем его, EPS загорается вновь
5) Как только лампа EPS загорелась сразу же выворачиваем руль до упора в левое положение и удерживаем, после чего EPS гаснет вновь
6) Как погаснет сразу возвращаем руль в среднее положение и отпускаем, если все сделали правильно EPS моргнет 2 раза
7) Выключить зажигание
Убирать провод из разъема

Точки подключения автосигнализации на Honda Accord 1990

+12 – в коробке предохранителей к кабелю, идущему от батареи

повороты – зелёный с жёлтым с серебряным и зелёный с синим с серебряным провода в 20-ти контактном синем разъеме справа под рулевой колонкой

блокировка двигателя – разрезать чёрный с жёлтым с серебряным провод (+15) в 8-ми контактном разъеме над коробкой предохранителей за торпедой (реле топливного насоса и реле зажигания)

концевик дверей – подсоединиться к чёрному с белым с серебряным проводу в 12-ти контактном коричневом разъеме слева под рулевой колонкойконцевик багажника – подсоединиться к зелёному с чёрным с серебряным проводу в 16-ти контактном зеленом разъеме слева под рулевой колонкой

Стеклоподъёмникиподъем левого окна – разрезать красный с синим с серебряным провод (плюс при закрывании)подъем правого окна – разрезать синий с жёлтым с серебряным провод (плюс при закрывании)Эти провода надо взять на разъеме кнопок в двери.Для автоматизации подъема задних стекол используйте еще один блок управления, обеспечив раздельное питание устройств.подъем заднего левого окна – разрезать зелёный с жёлтым с серебряным провод (плюс при закрывании).подъем заднего правого окна – разрезать жёлтый провод (плюс при закрывании).Эти провода нужно взять в ногах водителя в жгуте, идущем в заднюю часть водителя.

Блоки под капотом

Общая схема расположения блоков

Назначение

1. Блок реле
2. Блок предохранителей и реле
3. Реле стеклоочистителя

Схема

Расшифровка

R1	Насос ABS
R2	TCS или VSA
Подогрев сидений
R3	ABS Fail-Safe

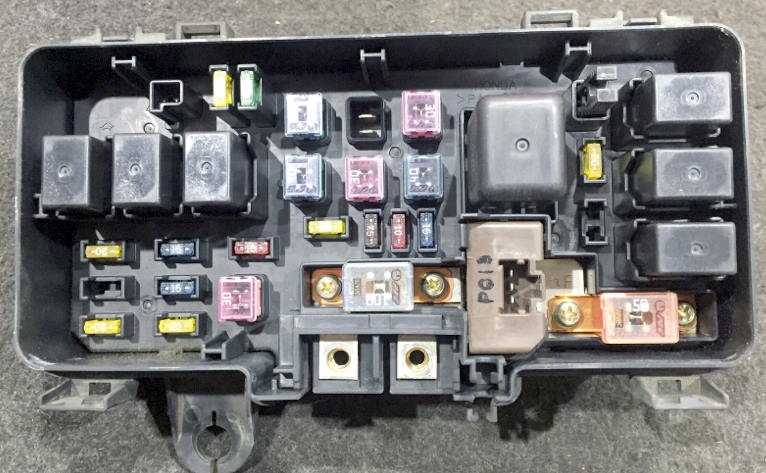

Блок предохранителей и реле

Главный блок с предохранителями и реле находится, под капотом с правой стороны.

Фотография

Схема

Описание

41	100A Аккумуляторная батарея
42	50A Замок зажигания
43	20A Правая фара (дальний/ ближний свет), блок управления дневными ходовыми огнями (DRL)
44	–
45	20A Левая фара (дальний/ ближний свет), блок управления дневными ходовыми огнями (DRL), реле прерывания дальнего света, индикатор дальнего света
46	15A Диагностический разъем (DLC), реле блока управления двигателем PGM-FI
47	20A Лампы стоп-сигнала, блок управления ABS/VSA, блок управления круиз-контролем, реле звукового сигнала, подсветка замка зажигания, соленоид блокировки ключа зажигания (A/T), блок управления двигателем (ECM/PCM)
15A Лампы стоп-сигнала, блок управления ABS, дополнительный стоп-сигнал, реле звукового сигнала, подсветка замка зажигания, соленоид блокировки ключа зажигания (A/T), блок управления двигателем (ECM/PCM), датчик низкого уровня тормозной жидкости, блок кузовной электроники со стороны водителя (MICU)
48	20A Блок управления ABS или ABS/TCS или VSA
49	15A Реле аварийной сигнализации и указателей поворота
10A Реле аварийной сигнализации и указателей поворота
50	30A Реле насоса ABS, предохранитель (блок предохранителей в салоне №2): 14
51	40A Реле стеклоподъемников, предохранитель (блок предохранителей в салоне №2): 1, 7, 8, 15, 16
52	20A Реле TCS
53	40A Реле обогрева заднего стекла
30A Реле обогрева заднего стекла
54	40A Предохранители (блок предохранителей в салоне №2): No. 9, 10, 11, 12, 13
55	40A Предохранители (блок предохранителей в салоне №2): No. 2, 3, 4, 5, 6
30A Предохранители (блок предохранителей в салоне №2): No. 3, 5
56	40A Реле отопителя
57	20A Вентилятор системы охлаждения двигателя
58	20A Муфта компрессора кондиционера, вентилятор кондиционера, блок управления вентилятором системы охлаждения двигателя (V6)
59	20A Подогрев сидений
20A VSA
Реле
R1	Фара №1
R2	Фара №2
R3	Звуковой сигнал
R4	Вентилятор кондиционера
R5	Отопитель
R6	Вентилятор системы охлаждения двигателя
R7	Муфта компрессора кондиционера

Есть что добавить – пишите в комментарии.

Engine compartment

Layout

Designation

1. Relay box
2. Fuse and relay box
3. Wiper relay

Diagram

Allocation

R1	ABS pump
R2	TCS or VSA
Heated seats
R3	ABS Fail-Safe

The main fuse and relay box is located under the hood on the right side.


Diagram

Appointment

41	100A Battery
42	50A Ignition switch
43	20A Right headlight (high/low beam), daytime running light (DRL) control unit
44	–
45	20A Left Headlight (High/Low Beam), Daytime Running Light (DRL) Control Module, High Beam Interrupt Relay, High Beam Indicator
46	15A Diagnostic Connector (DLC), PGM-FI Engine Control Module Relay
47	20A Stop Lamps, ABS/VSA Control Module, Cruise Control Module, Horn Relay, Ignition Light, Key Interlock Solenoid (A/T), Engine Control Module (ECM/PCM)
15A Stop Lamps, ABS Control Module, Secondary Stop Lamp, Horn Relay, Ignition Light, Key Interlock Solenoid (A/T), Engine Control Module (ECM/PCM), Low Brake Fluid Sensor, Body Module driver’s side electronics (MICU)
48	20A ABS or ABS/TCS or VSA control unit
49	15A Alarm and turn signal relay
10A Hazard and turn signal relay
50	30A ABS pump relay, fuse (cabin fuse box #2): 14
51	40A Power Window Relay, Fuse (Passenger Compartment #2): 1, 7, 8, 15, 16
52	20A TCS relay
53	40A Heated rear window relay
30A Heated rear window relay
54	40A Fuses (Passenger Compartment #2): No. 9, 10, 11, 12, 13
55	40A Fuses (Passenger Compartment #2): No. 2, 3, 4, 5, 6
30A Fuses (Passenger Compartment #2): No. 3, 5
56	40A Heater relay
57	20A Engine cooling fan
58	20A A/C compressor clutch, A/C fan, engine cooling fan control unit (V6)
59	20A Seat heating
20A VSA
Relay
R1	Headlight No. 1
R2	Headlight No. 2
R3	Sound signal
R4	Air conditioner fan
R5	Heater
R6	Engine cooling fan
R7	A/C Compressor Clutch

There is something to add – write in the comments.

Предохранители и блоки реле для Honda Accord (1994-1997) со схемами и описанием

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Honda Accord Mk5 (CD) DX, EX, LX и EX-R (1994, 1995, 1996, 1997).

Проверка и замена предохранителей

Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.

Уведомление

• Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
• Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
• Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя.
• Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Блок предохранителей в салоне

1. Блок предохранителей
2. Блок круиз-контроля
3. Дверной замок без ключа / блок управления безопасностью
4. Контроллер яркости Dash Lights
5. Реле закрытия люка
6. Реле открытого люка

№	А	Защищенный компонент
1	—	—
2	10	Датчик в сборе, фонари заднего хода, часы, датчик скорости автомобиля (VSS), соленоид блокировки переключения передач (A / T), встроенный блок управления, блокировка дверей без ключа / блок управления безопасностью
3	15	PGM-FI Главное реле, блок дополнительной удерживающей системы (SRS)
4	10	Блок дополнительной удерживающей системы (SRS)
5	—	—
6	—	—
7	7,5	Генератор, модуль управления трансмиссией (PCM), датчик электрической нагрузки (ELD), модуль управления вентилятором радиатора, система круиз-контроля, модуль управления коробкой передач (TCM — V6)
8	10	Универсал: электродвигатель очистителя заднего стекла, электродвигатель омывателя заднего стекла
9	30	Электродвигатель стеклоочистителя, реле нерегулируемого действия стеклоочистителя, электродвигатель омывателя лобового стекла
10	—	—
11	—	—
12	7,5	Разъем для проверки АБС, Блок управления АБС, Реле двигателя насоса АБС, Приводы зеркал с электроприводом
13	7,5	Электродвигатель рециркуляции, Панель управления обогревателем, Индикатор обогрева заднего стекла, Электродвигатель управления режимами, Модуль управления вентилятором радиатора, Реле муфты компрессора кондиционера, Термостат кондиционера, Реле обогревателя заднего стекла, Реле электродвигателя вентилятора
14	7,5	Главное реле PGM-FI, модуль управления двигателем / трансмиссией (ECM / PCM), датчик (цепь проверки тормозов)
15	7,5	Блок управления дневными ходовыми огнями
16	10	Реле прикуривателя
17	7,5	Дверной замок без ключа / блок управления безопасностью
18	7,5	Реле указателя поворота / аварийной сигнализации
Реле
R1	Указатель поворота / Опасность
R2	Двигатель вентилятора
R3	Обогрев заднего стекла

Honda Accord 8. Расположение разъемов блока реле и предохранителей под передней панелью (водителя)

содержание   ..   331  332  333  334  335   ..

Блок реле/предохранителей под панелью приборов со стороны водителя

Гнездо Обозначение Клемма Соединяется с Примечания A
1
———
Не используется
B
2
2
Жгут проводов панели приборов
C
3
5
Жгут проводов панели приборов
Реле прикуривателя
4
4
D
11
16
Жгут проводов с левой стороны
E
10
20
Жгут проводов с левой стороны
F
9
33
Левый жгут проводов моторного отсека
G
8
13
Левый жгут проводов моторного отсека
Н (выборочный разъем)
7
12
Не используется
К (разъем проверки функционирования MICU)
6
3
М
13
4
Жгут проводов панели приборов
N
14
16
Жгут проводов панели приборов
P
15
20
Жгут проводов панели приборов
главное реле 2 модуля PGM-FI (FUEL PUMP)
12
4
Q
17
20
Жгут проводов панели приборов
R
16
24
Жгут проводов панели приборов
Реле прерывания подачи тока к стартеру
5
4

Блок реле и предохранителей под панелью приборов со стороны пассажира

Гнездо Обозначение Клемма Соединяется с Примечания A
1
38
Жгут проводов панели приборов
B
8
1
Жгут проводов панели приборов

C
7
12
Жгут проводов панели приборов *
D
2
28
Жгут проводов аудиосистемы
E
6
18
Жгут проводов моторного отсека с правой стороны
F
5
2
Жгут проводов моторного отсека с правой стороны
G
3
16
Не используется
H
4
38
Жгут проводов с правой стороны

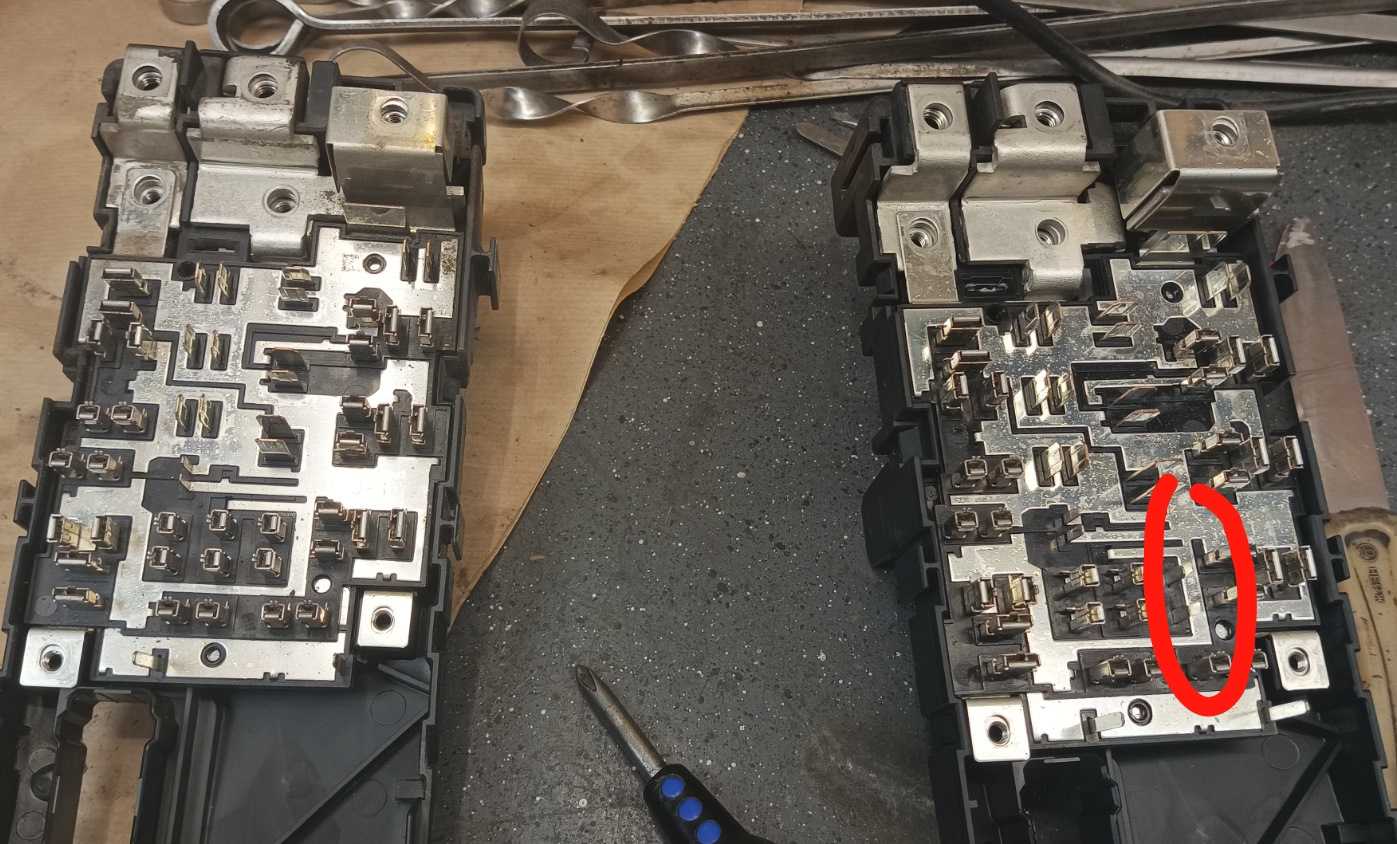

Honda Accord 8. Удаление и установка блока реле и предохранителей моторного отсека

ПРИМЕЧАНИЕ: Блок реле/предохранителей моторного отсека является частью жгута проводов моторного отсека с левой стороны, и его нельзя заменить отдельно. Снятие
Отсоедините клеммы аккумулятора.
Откройте крышку (А), открутите винты (В), чтобы снять клеммы провода генератора и аккумулятора.
Открутите гайку (С), снимите нижнюю крышку (D) с блока реле и предохранителей моторного отсека.
Отсоедините разъемы (Е) от блока предохранителей и реле моторного отсека.
Снимите электрическую схему реле (F) с блока реле/предохранителей в моторном отсеке

Снимите реле, осторожно поддев их снизу. ПРИМЕЧАНИЕ: Не пользуйтесь плоскогубцами

Плоскогубцы могут повредить реле, что может вызвать остановку или отказ в работе двигателя.

Установка Установите реле и присоедините колодки к разъемам блока предохранителей и реле и установите блок предохранителей и реле моторного отсека, выполняя операции в порядке, обратном снятию. Устанавливайте снятые элементы, выполняя операции в обратном порядке. Отсоедините клеммы аккумулятора. Убедитесь, что все системы работают нормально.

Honda Accord 8. Расположение разъемов блока реле и предохранителей моторного отсека

Блок реле и предохранителей в моторном отсеке

Гнездо Обозначение Клемма Соединяется с Примечания A (определитель электрической нагрузки)
11
3
Левый жгут проводов моторного отсека
Реле муфты сцепления кондиционера
12
4
B
14
14
Левый жгут проводов моторного отсека
Реле электродвигателя вентилятора салона
1
4
C
13
5
Левый жгут проводов моторного отсека
Реле управления электронной системой управления дроссельной заслонкой (ETCS).
6
4
Реле звукового сигнала
2
4
Реле катушки зажигания
5
4
Главное реле 1 модуля PGM-FI «FI MAIN».
3
4
Дополнительное реле PGM-FI
4
4
Реле вентилятора радиатора
7
4
Реле обогревателя заднего стекла
8
4
Т101
9
———
Жгут проводов двигателя *1 или дополнительный жгут проводов стартера *2
Т102
10
———
Жгут проводов двигателя *1 или дополнительный жгут проводов стартера *2

*1:	Двигатель R20A3
*2:	Двигатель K24Z3

содержание   ..   331  332  333  334  335   ..

Сброс ошибки VSA

Работать так же предстоит с диагностическим разъемом на 16-pin и контактами 4 и 9.

1) Замкнуть разъем самодиагностики 4 и 9.
2) Ручной тормоз переводим в нижнее положение
3) Нажать и не отпускать педаль тормоза пока сброс ошибки VSA не закончится!
3) Включить зажигание
4) Как только лампа ABS погаснет, необходимо нажав кнопку ручника вытянуть его в крайнее верхнее положение, и сразу не отпуская кнопки переводим ручник в нижнее положение, все так же не отпуская кнопки переводим ручник в верхнее положение
5) Ждём когда лампочка (!) моргнёт 2 раза. Если всё сделали правильно она моргает сразу после установки рычага в последнем приёме в вытянутом положении
6) Выключить зажигание
7) Убрать провод из  разъема

Схемы предохранителей: расположение блоков

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ.

Случайная статья узнай что то новое

Блок предохранителей под рулевой колонкой

Салонный блок предохранителей находится в салоне Honda Civic, ниже рулевой колонки. Блок предохранителей закрыт пластиковой крышкой — лючком размером 14 см на 5 см. В нем 33 предохранителя разных номиналов.

Так же, посадочные места под номерами 34,35,36,37,38 содержат запасные предохранители. Тип предохранителя Honda Civic в салоне — мини. Если предохранитель имеет разрыв в проводнике или не прозванивается — следует заменить предохранитель. Каждый номинал предохранителя имеет цвет.

Таблица номиналов и цветов предохранителей Honda Civic представлена ниже.

• Оранжевый — 7.5 Ампер.
• Красный — 10 Ампер.
• Синий — 15 Ампер.
• Желтый — 20 Ампер.
• Зеленый — 25 Ампер.

• Предохранитель 1 — Питание приводов регулировки сиденья. 00.
• Предохранитель 2 — Питание приводов регулировки сиденья, подогрев сиденья. 00.
• Предохранитель 3 — Не используется. 10.
• Предохранитель 4 — Дальний свет, правая фара. 10.
• Предохранитель 5 — Дальний свет, левая фара. 10.
• Предохранитель 6 — Электрический омыватель фар. 00.
• Предохранитель 7 — Электирический стеклоподъемник задней двери, левого стекла. 20.
• Предохранитель 8 — Электирический стеклоподъемник задней двери, правого стекла. 20.
• Предохранитель 9 — Катушка зажигания распределителя. 15.
• Предохранитель 10 — Питание электроподъемника переднего левого стекла. 20.
• Предохранитель 11 — Питание электроподъемника переднего правого стекла. 20.
• Предохранитель 12 — Лампы повторитель, указатели поворота. 7.5.
• Предохранитель 13 — Электрический топливный насос, или дополнительный блок SRS. 15.
• Предохранитель 14 — Не используется.7.5.
• Предохранитель 15 — Датчик скорости, ACG (IG). 7.5.
• Предохранитель 16 — Реле электрообогревателя заднего стекла. 7.5.
• Предохранитель 17 — Реле отопителя кондиционера воздуха, электроприводы боковых зеркал. 7.5.
• Предохранитель 18 — Реле дневного света. 00.
• Предохранитель 19 — Фонарь заднего хода. 7.5.
• Предохранитель 20 — Дневной свет, задние противотуманные фонари. 7.5.
• Предохранитель 21 — Ближний свет, правая фара. 10.
• Предохранитель 22 — Ближний свет, левая фара. 10.
• Предохранитель 23 — SRS блок подушек системы безопасности. 10.
• Предохранитель 24 — Реле питания электрических стеклоподъемников, реле люка. 7.5.
• Предохранитель 25 — Спидометр, тахометр. 00.
• Предохранитель 26 — Стеклоомыватель и стеклоочиститель. 20.
• Предохранитель 27 — Прикуриватель. 10.
• Предохранитель 28 — Часы, радио, магнитола. 00.
• Предохранитель 29 — Задние противотуманные фонари. 7.5.
• Предохранитель 30 — Подсветка приборной доски панели. 7.5.
• Предохранитель 31 — Цепь включения стартера. 7.5.
• Предохранитель 32 — Фонари освещения номеров, задние габаритные огни. 7.5.
• Предохранитель 33 — Блокировочное устройство. 7.5.
• Предохранитель 34 — Запасной блок. 00.
• Предохранитель 35 — Запасной блок. 00.
• Предохранитель 36 — Запасной блок. 00.
• Предохранитель 37 — Запасной блок. 00.
• Предохранитель 38 — Запасной блок. 00.

Под капотоный блок предохранителей в моторном отсеке

• Предохранитель 41 — Распределение электрического питания 80
• Предохранитель 42 — Выключение зажигания 40
• Предохранитель 43 — Освещение салона, разъем канала передачи данных ? 7.5
• Предохранитель 44 — Реле впрыска топлива 15
• Предохранитель 45 — —
• Предохранитель 46 — Электропривод стеклоподъемников окон 40
• Предохранитель 47 — Радио, АКПП, часы, мозг ECU 7.5
• Предохранитель 48 — Коробка плавких предохранителей в салоне 30
• Предохранитель 49 — —
• Предохранитель 50 — Обогрев заднего стекла 30
• Предохранитель 51 — Центральный замок, люк крыши 20
• Предохранитель 52 — Звуковой сигнал, АБС 15
• Предохранитель 53 — Указатели поворота
• Предохранитель 54 — Коробка плавких предохранителей в салоне 40
• Предохранитель 55 — Электровентилятор 40
• Предохранитель 56 — Кондиционер 20
• Предохранитель 57 — Электровентилятор радиатора 20

Блок предохранителей ABS, если установлен

• Предохранитель 61 — Насос АБС 40
• Предохранитель 62 — Модуль управления АБС 7.5
• Предохранитель 63 — Модуль управления АБС 20

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

• Главная страница
• Соц. Сети
• Календарь событий

• Автоэкзотика — 1 мая
• Jap Days — 22 Июня
• JAP CAR FEST — 19-21 июля

Клубные встречи

• Москва
• Санкт-Петербург
• Минск
• Уфа

Партнеры EJ9.Ru

Зачем заменять предохранитель габаритного света на Хонда Аккорд?

.Итак, начнем нашу статью о расположении предохранителя габаритного света вашего Honda Accord благодаря его изменению. У вас может сложиться впечатление, что у вас перегорел предохранитель, но вы не уверены. Если вы больше не можете использовать ночное освещение вашего автомобиля, вполне возможно, что причиной является предохранитель

Важно знать, что предохранитель функционирует как блок безопасности для предотвращения перенапряжения на вашем Honda Accord. Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным

Отсюда факт Чтобы они были прозрачными, вы можете проверить их и убедиться, что нить не повреждена, с помощью очень простой визуальной проверки. Вообще говоря, хочется замените предохранитель стояночных огней Honda Accord, если они больше не работают без причины . Если аккумулятор работает правильно, возможно, проблема связана с предохранителем.

Сброс ошибки ABS для автомобилей Honda

Для того что бы сбросить ошибку ABS нужно найти диагностический разъем на 16-pin если таковой имеется если у вас разъем не на 16-pin смотрите раздел распиновки диагностических разъемов и следуйте схеме — распиновка разъемов

Замыкаем контакты 4 и 9Расшифровка и расположение контактов для obd 2 16 pin на автомобилях Honda

После того как вы нашли разъем, убедитесь что зажигание выключено, замкните контакты 4 и 9.

После того как замкнули следуйте инструкции.

1) Нажать педаль тормоза
2) Не отпуская педали тормоза, повернуть ключ в положение зажигания. Лампочка ABS должна погаснуть через 2 секунды.
3) После как лампочка ABS погасла, отпустить педаль тормоза. Лампочка ABS должна вновь загореться через 4 секунды.
4) После того как Лампочка ABS повторно загорелась, нажать педаль тормоза еще раз. Удерживать ее в нажатом состоянии 4 секунды пока Лампочка ABS не погаснет.
5) Когда Лампочка ABS погасла, отпустить педаль тормоза.
6) Через 4 секунды Лампочка ABS должен коротко мигнуть 2 раза, что собственно означает все ошибки из памяти были удалены.
7) Выключить зажигание.
Убрать провод из разъема диагностики.

Сброс ошибки на этом закончен.

Основные принципы подключения реле

Подключение майн реле Хонда Аккорд 6 является важной задачей при установке дополнительного оборудования на автомобиль. Основная функция реле — это управление электрическими цепями, основанное на сигнале от другого источника

Основные принципы подключения реле следующие:

Определите требования к подключаемому устройству

Важно знать максимальный ток и напряжение, которые должно обрабатывать реле. Это позволит выбрать подходящее реле и выполнить его правильное подключение.
Изучите диаграмму распиновки майн реле Хонда Аккорд 6

В ней указаны контакты, которые используются для подключения майн реле
Обратите внимание на контакты, отвечающие за питание, входной сигнал и выходные контакты, которые будут управлять подключенным устройством.
Подготовьте необходимые инструменты и материалы. Для подключения реле вам может потребоваться проводка, разъемы, клеммы, паяльная станция и другие инструменты
Убедитесь, что вы имеете все необходимое перед началом работы.
Проведите соединение проводов. Правильное соединение проводов с контактами реле очень важно для его надежной работы. Выполняйте соединение в соответствии с инструкциями, указанными в диаграмме распиновки или на корпусе реле.
Проверьте подключение. После завершения работы убедитесь, что все провода правильно соединены и надежно закреплены. Проверьте работу реле с помощью подключенного устройства.

Подключение майн реле Хонда Аккорд 6 требует аккуратности и внимательности. Следуйте инструкциям и диаграмме распиновки, чтобы обеспечить правильное подключение реле и надежную работу вашего устройства.
