Подготовка к работе
Перед началом ремонта коробки передач Лада Гранта с тросовым приводом важно подготовиться к работе. В первую очередь необходимо выбрать подходящее место для работы
Помещение должно быть просторным и хорошо освещенным, чтобы вы смогли свободно работать и увидеть все детали. Также нужно обеспечить доступ к необходимому инструменту и запасным частям.
Перед началом работы рекомендуется прочитать инструкцию по ремонту данного автомобиля, чтобы понимать, какие именно детали и элементы коробки передач должны быть заменены или отремонтированы.
Наконец, перед началом работы необходимо убедиться, что автомобиль находится в надлежащем положении: он должен быть на плоской и устойчивой поверхности, а коробка передач должна быть освобождена от всей внешней компоненты и находиться в самом нижнем положении.

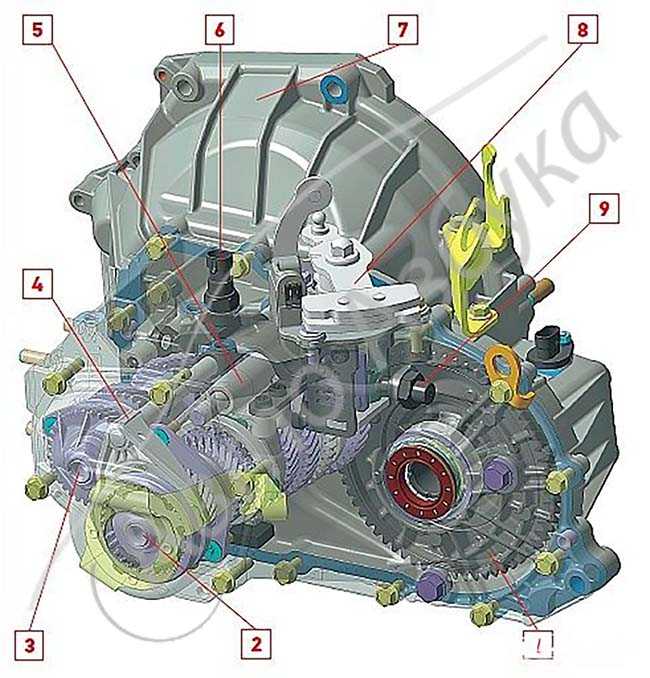

Конструкция тросовой коробки передач на «Лада Гранта»
Из новшеств:
- Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
- Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
- Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.
Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.
Принцип работы
По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:
- Тросы при переключении глушат колебания.
- Рычаг втыкается мягко, без щелчков и стуков.
- За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
- Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
- Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).
Тросовая КПП «Лады Гранты»
Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.
Объем и тип масла, периодичность замены
Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.
С завода масло в КПП «Гранты» с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:
- 80W-90;
- 80W-85;
- 75W-90;
- 75W-85;
- 75W-80.
Компания рекомендует заливать марки масел «Лукойл» ТМ-4, «Шелл Трансэксл», «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.
Вкратце о порядке замены кулисы
Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.
Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):
- ослабить хомут крепления карданчика под днищем автомобиля;
- снять защитный чехол рычага КПП в салоне автомобиля;
- демонтаж воздушного туннеля пола;
- собственно, демонтаж кулисы и ее замена.
Можно ознакомиться со схематическим фото агрегата. Хотя, в целом, процесс не сложнее сборки-разборки конструктора и интуитивно понятен, потому дополнительных пояснений не требует.
Ремкомплект кулисы ВАЗ 2110
Теперь можно изучить механизм старой кулисы на предмет неисправностей. Очень часто проблемы с рычагом возникают в следствие износа обоймы шаровой опоры. Не менее подвержены физическому старению прочие подвижные элементы конструкции, механизм шарнира и его защитный пыльник. После установки новой кулисы в обязательном порядке не забудьте произвести ее регулировку.
На этом все. Желаем вам только комфортной езды на дороге, надежной работы всех силовых агрегатов и успехов в ремонте. Заботьтесь о своем железном коне и он вас обязательно отблагодарит своей стабильной работой.
Сборка и тестирование коробки передач
Сборка коробки передач
Сборка коробки передач начинается с установки внутренних деталей, таких как шестерни и подшипники. Затем следует установка механизма переключения передач и рычага управления коробкой
Важно правильно установить каждый элемент и закрепить его на месте, чтобы избежать люфтов и повреждений при движении автомобиля
После установки всех деталей необходимо смазать их моторным маслом, чтобы обеспечить надежность и длительность работы коробки передач.
Тестирование коробки передач
После сборки коробку передач необходимо протестировать перед использованием. Для этого проводятся различные проверки, в том числе проверка нагрузки, проверка на наличие люфтов, проверка сцепления и тормозной системы.
Проверка нагрузки проводится с использованием специальных устройств, чтобы убедиться, что коробка передач работает надежно и не перегружается при использовании автомобиля.
Проверка на наличие люфтов позволяет установить, что все элементы коробки передач надежно закреплены на своих местах и не отдают никаких дополнительных звуков в процессе работы автомобиля.
Проверка сцепления и тормозной системы необходимы для того, чтобы убедиться, что во время езды все эти системы работают правильно и обеспечивают безопасность на дороге.
Основные неисправности коробки передач «Лады-Гранта»
Чтобы самому определить причину неисправности КПП, необходимо привести автомобиль в движение. К частым неисправностям можно отнести:
- нет переключения передач;
- автомобиль двигается рыками;
- наличие соответствующей световой индикации;
- уходит масло из трансмиссии.
Все эти причины говорят о том, что КПП требует незамедлительного ремонта, а в некоторых случаях может потребоваться замена коробки передач «Лады-Гранта». Перечисленные неисправности АКПП относятся и к роботу. Он представляет собой средний вариант между механикой и автоматом, а значит, поломки у него тоже будут похожими.
Интересные факты
Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:
- КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
- Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
- Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
- Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.
Варианты доставки товара
Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата»
С подробной информацией можно ознакомиться на странице «Доставка и оплата».
Посылка Почтой России
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки – от 5 до 12 дней.
Посылка Почтой России 1 класс
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг
Экспресс-посылка EMS
Доступные способы оплаты:
- Наложенный платеж (оплата при получении)
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.
Транспортные компании
Доступные способы оплаты:
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.
Курьерская доставка по г. Тольятти
Доступные способы оплаты:
- Наличными при получении
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Срок доставки от 1 до 12 часов.
Самовывоз с нашего склада
Доступные способы оплаты:
- Наличными при получении
- Кредит, рассрочка
- С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
- Яндекс.Деньги
- QIWI
- ROBOKASSA
Время забора должно совпадать с режимом работы магазина.
| Признак | Причина и устранение |
| Неполное включение сцепления (буксует) | Замена дисков, очистка фрикционов |
| Неполное выключение (ведет) | Профилактика механизма сцепления |
| Периодические рывки | Износ тросика сцепления, замена фрикционов |
| Вибрация, биение при переходе на повышенные передачи | Искривление маховика, износ зубьев захвата. Замена маховика,смежных расходных материалов |
| Шум, скрип, скрежет при активации | Износ пружины демпфера, замена новой, смазка привода |
| Свободный ход педали увеличен, превышает 2 -3 мм | Натяжение тросика, замена новым |
| Слышен запах горелых фрикционных накладок | Демонтаж блока сцепления, замена изношенных элементов |
| Повышенный расход горючего | Изношен маховик, повреждены зубья |
| Сниженная динамика разгона | Замена фрикционов |
Периодические щелчки при нажатии педали свидетельствуют о недостаточном натяжении троса, либо его чрезмерном натяжении.
Устранить щелчки просто. Для этого нужно вытянуть наконечник натяжителя из посадочного места вилки, замерить фактическое расстояние, оно должно быть равно 27 мм. Увеличить или уменьшить напряжение по мере необходимости (ключ на «10»).
Чаще всего источником скрипа служит:
- полимерная втулка педали: нанесение смазки, замена новой;
- натяжитель: заливаем трансмиссионное масло в полость между металлическим тросом и оплеткой;
- поводок троса сцепления: наносим графитную смазку на место соприкосновения вилки и полимерной гайки троса;
- первичный вал механической коробки передач: отсутствие или недостаточное количество смазки на прижимном подшипнике вилки сцепления. Устранить скрип можно распылением аэрозольного баллончика, наполненного графитной смазкой.
Предварительно демонтируем корпус воздушного фильтра, патрубки. Также снимаем пыльник рычага вилки, распыляем смазку.
Смазка троса сцепления Лада Гранта
- трансмиссионное масло;
- ветошь;
- дополнительное освещение;
- ключ на «10».
- Помещаем машину на ровную платформу (площадку), обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
- Открываем капот, снимаем корпус воздушного фильтра, воздуховоды.
- Ключом на «10» отвинчиваем гайку, извлекаем наконечник троса из проушины.
- Заправляем тавотницу маслом, заливаем жидкость в полость между металлическим тросом и оплеткой.
- Устанавливаем натяжитель на штатное место, фиксируем крепление.
Амт 2182
Стремясь сделать свой «автомат» и при этом не выбиваться из рамок не высокого бюджета АвтоВАЗ запустил в серию автоматизированную механическую трансмиссию. Образно говоря – это механическая коробка передач, роль переключения передач в которой отдана исполнительному механизму. Но так ли все просто, давайте разберемся.
Основные узлы и агрегаты были взяты от модернизированной механической КПП о которой мы говорили ранее, ее характеристики полностью подходят под те задачи, которые АвтоВАЗ ставит перед своими автомобилями. Механизм переключения разрабатывала компания ZF, которая славится своими качественными решениями в мире разработке трансмиссий.
По заверениям производителя срок службы узла переключений составляет минимум десять лет, вся проводка, клеммы и плата управления надежна защищена от попадания пыли, влаги и воздействий низких температур, что позволило расширить температурный диапазон использования коробки передач.
С первого взгляда кажется, что подобное решение имеет точно такие же свойства, как и классический гидромеханический автомат, о котором мы поговорим позднее. У автомобиля две педали, акселератор и тормоз, рычаг КПП имеет режимы N – нейтраль, А- автоматическое переключение, R – режим движения задним ходом и M – мануальный или ручной режим.
Однако эксплуатация роботизированной коробки имеет свои отличия и преимущества. Основным отличием для водителя является то, что роботизированную КПП нельзя долго держать на тормозе в автоматическом режиме, это чревато перегревом сцепления, о чем сообщит индикатор на приборной панели.
В затяжных пробках лучше переводить селектор КПП в положение нейтрали. РКПП так же не имеет «ползущего» режима, когда при отпускании педали тормоза автомобиль самостоятельно катится вперед. Инженеры АвтоВАЗа не предусмотрели подобную функцию, чтобы продлить срок службы для сцепления, поскольку режим, когда автомобиль начинает трогаться при отпускании педали сцепления, пагубным образом влияет на механизм.
Кроме этих особенностей все остальное является преимуществом роботизированных КПП – они проще и дешевле в обслуживании, помогают экономить топливо в виду отсутствия потерь в гидромеханическом исполнительном механизме, их можно перемещать на буксире и выезжать из затруднительных мест применяя раскачку вперед и назад.
Помимо прочего конструкторами и инженерами принимавшими участие в разработке новой конструкции была заложена программа обучения. Автомобиль, анализируя стиль езды владельца, подстраивает работу роботизированной коробки передач. Всего в блоке управления заложено двенадцать различных программ управления, достаточных для обеспечения комфорта эксплуатации в любых режимах работы: в городском или спортивном.
В перспективе все узлы и агрегаты новой коробки передач должны иметь больший срок службы, в отличие от механического собрата. Причина тому – электрические механизмы включения передач, которые проделывают все операции плавно и всегда максимально точно и корректно под имеющиеся задачи.
Новая коробка от АвтоВАЗа будет отличным выбором для водителя новичка, она значительно упросит процесс управления автомобилем за счет отсутствия необходимости выжимать сцепление и переключать передачи, при этом автомобиль с АМТ изначально дешевле, чем аналогичный с автоматом и в случае ремонта он будет не значительно дороже обычной механической трансмиссии.
