Как снять приводы передних колес ваз 2121 нива 2131

Замена ШРУСа на ВАЗ 2114 и других ВАЗах с передним приводом

…и чехол шарнира.

Важно! Полная замена механизма требуется только в том случае, если стерлись его внутренние детали. Но чаще всего в ШРУС просто попала грязь или смазка требует замены

Потому не нужно спешить покупать новую деталь, ведь ремонт зачастую может обойтись намного дешевле.

Для начала следует приподнять автомобиль на домкрате и посмотреть, не треснул ли пыльник. Если в нем имеются видимые повреждения, то наверняка внутри собралось большое количество грязи, которая и будет вызывать неприятный хруст при поворотах и стартах с повернутыми колесами.

Как правило, в этом случае достаточно прочистить и промыть бензином внутренние детали, смазать их, и снова собрать воедино. Кроме смазки нужно будет еще поменять пыльники на новые. Но если долго эксплуатировать авто с грязью внутри ШРУСов, это может привести к их полному выходу из строя, именно поэтому при малейшем хрусте нужно сразу бить тревогу.

Как диагностировать износ шарниров

Важно! Замена ШРУСА на ВАЗ 2109 или любой другой модели переднеприводного авто – это не самая дорогостоящая процедура. Если долго ездить с изношенными подшипниками, могут выйти из строя другие, более важные и дорогие составляющие ходовой части автомобиля

Пара советов, которые помогут предотвратить износ ШРУСА

Несмотря на то, что многие автолюбители даже не подозревают о наличие подобной детали в их машине, как правило, они сами и являются виновниками ее поломки.

Нужно помнить, что агрессивная манера езды – это первая причина выхода шарниров из строя. В частности – это постоянные резкие старты с вывернутыми колесами и езда задним ходом при таком же положении руля. К тому же нужно помнить, по каким дорогам нам часто приходится ездить.

Как уже было сказано, все шарниры для ВАЗов имеют одно устройство и практически ничем не отличаются. Замена данной детали будет производиться по одной и той же схеме.

Она включает в себя демонтаж и установку новой. Далее будет предоставлена подробная инструкция по замене внутреннего и внешнего ШРУСа.

1. Пока машина еще стоит на колесах, нужно ослабить и сорвать гайку ступицы. Чтоб это было легче сделать, оказывается, надо чтоб кто-то давил на педаль тормоза.
2. Поднимаем автомобиль при помощи домкрата. Это делается для того, чтоб добраться до нижней шаровой опоры.
3. Сбиваем все болты крепления нижней шаровой.
4. При помощи зубила (можно и молотка), освобождаем ШРУС от ступицы, для этого придется приложить некоторое усилие.
5. Далее нужно освободить деталь от пыльника, открутив гайки обоих хомутов, которые его держат.
6. Вынимаем ШРУС вместе с приводом в сборе.

После этого привод нужно зажать в тисках, чтоб можно было освободить от него шарнир. Далее выполняем следующие действия:

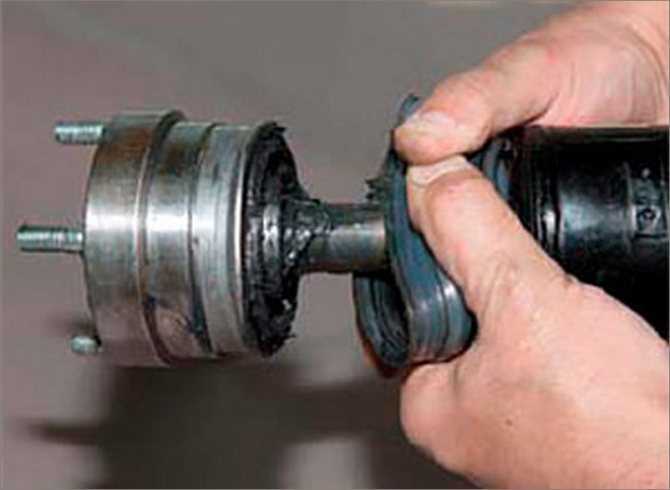

1. Выворачиваем пыльник наизнанку или до упора отодвигаем его в сторону.
2. Молотком бьем по обойме, ни в коем случае не затрагивая при этом сепаратор, иначе можно повредить внутренние детали шарниров.
3. После этого ШРУС остается у вас в руках.

Если говорить о других моделях переднеприводных авто, даже от зарубежных производителей, то замена данной детали будет выглядеть практически без изменений, за исключением незначительных нюансов при разборке.

Внимание! Замена внутреннего ШРУСа производится по той же схеме, что и замена наружного ШРУСа ВАЗ 2110 или любого другого автомобиля ВАЗ с передним приводом. В данной ситуации самое сложное – это демонтировать привод вместе с шарнирами, чтоб произвести последующую замену наружного ШРУСа или внутреннего, в зависимости от состояния обеих деталей

В данной ситуации самое сложное – это демонтировать привод вместе с шарнирами, чтоб произвести последующую замену наружного ШРУСа или внутреннего, в зависимости от состояния обеих деталей.

Новый или промытый шарнир со свежей смазкой монтируется в обратном порядке с использованием все тех же инструментов и приспособлений.

К примеру, замена подшипника ШРУСа на Чери Тиго не будет отличаться порядком действий от того же процесса, выполняемого на НИВЕ.

Все эти действия можно произвести, не имея большого опыта в ремонте автомобилей. Главное – следовать инструкции и любить свой автомобиль.

• Как сделать дровокол винтовой с лифановским двигателем



• Как сделать так чтобы роблокс работал без интернета на телефоне



• Sim800l телефон своими руками



• Ниссан сентра замена мотора печки своими руками



• Ремонт двигателя м20 своими руками

Замена гранат (шруса) ваз 21214, поэтапно

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

• характерный хруст при движении с вывернутыми колесами;
• рывки при разгоне;
• увеличенная вибрация на ходу;
• постукивания при преодолении неровностей.

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности.

Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Устройство ШРУСа ВАЗ 2121

Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.

• чашеобразный корпус с ведомым валом;
• «кулак» в форме сферы с ведущим валом, образующий обойму ШРУСа;
• стальные шарики, расположенные в специальных канавках обоймы и сделанные из особых сортов металла.

Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.

Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.

Основные симптомы неисправности ШРУСов на Ниве

Первый признак – появление во время движения характерного хруста со стороны одного, реже обоих колес. Неприятный звук появляется при повороте и в момент набора скорости. Особенно отчетливо хруст слышно при резком старте. И еще один симптом – рывки при разгоне. Поняв, что замена ШРУСа на Ниве нужна в самое ближайшее время, необходимо определить, что именно вышло из строя.

Сделать это можно двумя способами:

1. На стоящей машине. Потребуется руками пошевелить, подергать вал, соединяющий шарниры — люфта быть не должно. Его наличие говорит о необходимости замены узла. Для проверки внутреннего ШРУса вывесите одно из колес и включите первую скорость — неисправный узел при вращении колеса обязательно захрустит.
2. При движении. Нужно проехать по ровной дороге, поочередно выворачивая руль то в одну, то в другую сторону. Хруст раздастся с той стороны, где наружный узел неисправен. Для проверки внутренних шарниров потребуется преодолеть небольшие ямы, ухабы на невысокой скорости, чтобы колесо опускалось как можно ниже. Откуда раздастся хруст, там и требуется замена внутреннего ШРУСа на Ниве.

Надо отметить: хруст в шарнирах говорит о том, что замена внутреннего ШРУСа Нивы 2121 или наружного неизбежна. Шарнир еще можно спасти, если вовремя это заметить.

К первичным признакам относится:

• разрыв пыльника;
• появление смазки на внутренней поверхности колесного диска из-за порванного чехла-пыльника;
• свист, напоминающий трение о металл;
• слабые рывки при съезжании с места (канавки «гранаты» начинают разбиваться), иногда – слабые щелчки (2-5).

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г

их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.

• Pilenga;
• СТК;
• Hofer;
• Пекар;
• GKN.

ШРУС от АвтоВАЗа

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» – операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Наружный шарнир можно заменить, не вынимая полуось.

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Продлить срок службы шарниров равных угловых скоростей удастся, если следить за состоянием защитных чехлов на «гранатах», избегать плохих дорог и использовать только качественные запасные части.

http://lada-niva.ru/niva/16-3.htmlhttp://etlib.ru/blog/418-zamena-shrusa-na-nivehttp://razborkadonskoe.ru/zamena/zamena-shrusa-na-nive-2121-svoimi-rukami-instruktsiya-kak-pomenyat-vnutrennij-i-naruzhnyj-shrus-avtomobilya-niva-4h4.htmlhttp://swapmotor.ru/tehnicheskoe-obsluzhivanie/shrus-niva.htmlhttp://ddcar.ru/blog/remont/zamena-shrusa-niva-shevrole

голоса

Рейтинг статьи

Автомобиль 4×4.

Снятие приводов передних колес проводим при демонтаже коробки передач и раздаточной коробки, при замене самих приводов, замене грязезащитных чехлов внутренних и наружных шарниров.
Приводы колес снимаем также при замене сальников приводов.
Работу выполняем на смотровой канаве или эстакаде.
Основные операции по снятию показаны на приводе левого колеса.
Отворачиваем болты крепления колеса и снимаем его.

С внутренней стороны диска колеса рукояткой молотка выталкиваем декоративную заглушку диска колеса…

…и снимаем ее.
Чтобы отвернуть гайку крепления подшипника ступицы колеса, устанавливаем колесо на место и крепим его как минимум двумя болтами.
Опускаем автомобиль на колеса и включаем стояночный тормоз.

Головкой «на 30» ослабляем гайку крепления подшипника ступицы колеса.
Вывешиваем и снимаем колесо.

Вставив отвертку в вентиляционное отверстие тормозного диска и оперев её на направляющую тормозных колодок, окончательно отворачиваем гайку крепления подшипника ступицы колеса.
Самоконтрящаяся гайка крепления подшипника ступицы колеса – одноразовая, при последующей сборке ее необходимо заменить новой.
При отсутствии новой гайки временно можно использовать старую гайку…

…но перед ее установкой следует обжать лепестки буртика гайки в тисках.
Снимаем колесо и устанавливаем автомобиль на подставку заводского изготовления.

Выводим резиновые муфты жгута проводов датчика скорости вращения переднего колеса и тормозного шланга из кронштейна амортизаторной стойки.

Отсоединяем стойку стабилизатора поперечной устойчивости от кронштейна амортизаторной стойки (см. Снятие стойки стабилизатора поперечной устойчивости).

Отворачиваем гайки болтов крепления рычага передней подвески к подрамнику и вынимаем болты (см. Снятие рычага и шаровой опоры).

Как вариант, можно (вместо отсоединения рычага от подрамника) отсоединить палец шаровой опоры от поворотного кулака (см. Снятие рычага и шаровой опоры).

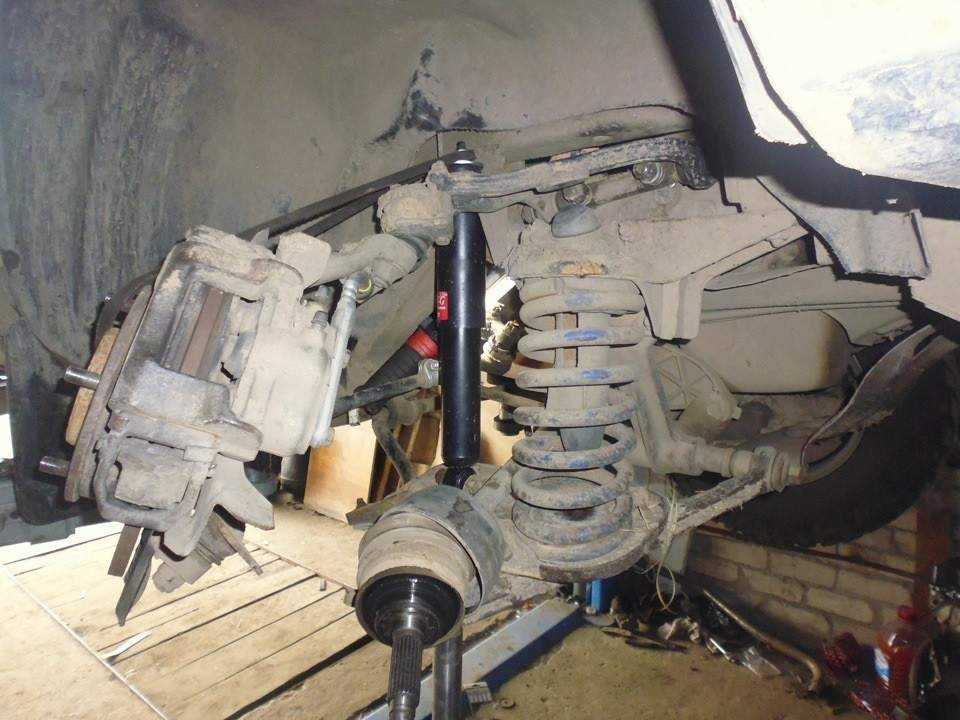

Отводим поворотный кулак с амортизаторной стойкой в сторону и выводим шлицевой хвостовик корпуса наружного шарнира из ступицы колеса.

При этом следует удерживать вал привода колеса от осевого перемещения, чтобы не произошел выход подшипников трехшиповика из корпуса внутреннего шарнира.

Опираясь монтажной лопаткой на картер коробки передач, выталкиваем корпус внутреннего шарнира из коробки передач…

…и снимаем привод левого переднего колеса.

В соединении шлицов ступичной части корпуса внутреннего шарнира привода правого колеса и проходного вала раздаточной коробки стопорное кольцо отсутствует, при этом шлицевое соединение имеет плотную посадку.

При снятии привода правого колеса монтажную лопатку опираем на трубку, надетую на головку болта, и, приложив необходимое усилие, сдвигаем корпус внутреннего шарнира со шлицов проходного вала раздаточной коробки.

Снимаем привод правого колеса.
Устанавливаем приводы передних колес в обратной последовательности.
При установке привода правого переднего колеса шлицы проходного вала раздаточной коробки следует смазать пластичной смазкой.

Уплотнительное кольцо, надетое на проходной вал раздаточной коробки, следует заменить, если оно повреждено или потеряло эластичность.

Как Заменить Шрус На Ниве ~ SIS26.RU

Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена у нивы переднего левого шруса наружного и внутреннего.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

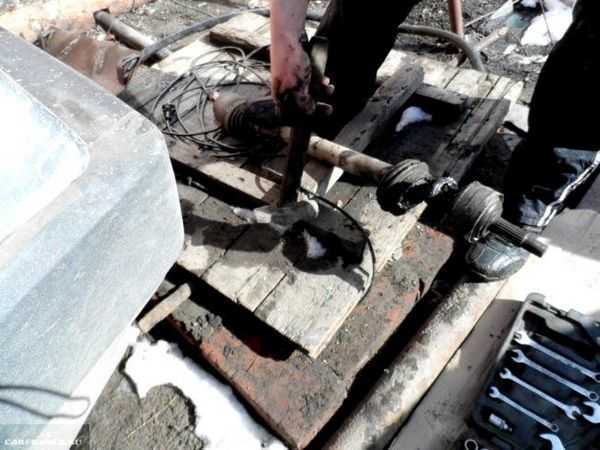

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.
2. Снять старый пыльник.

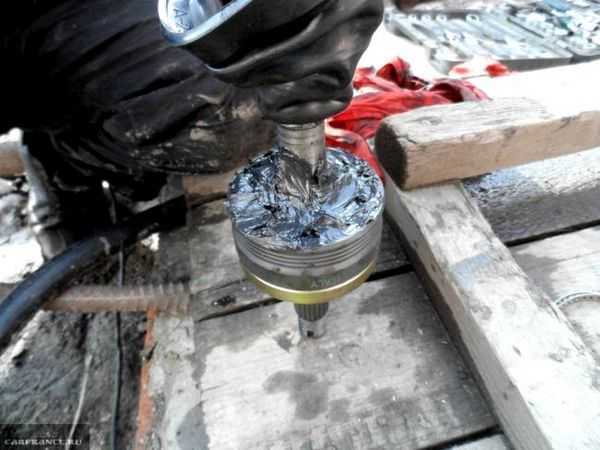

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Очень познавательная статья, но хотел бы добавить, что причиной износа становятся наши любимые дороги с ямами. на внутренний шрус можно надеть и штатный пару часов в кислоте и как ниве 32 года. Все. Кстати вчера какой то чувак промчал через лежачего полицейского на скорости где то 60км\ч на шевролюшке и я ясно видел, что то у него отвалилось из поддона)

Да лучше сразу менять два шарнира, вот летом по чему то изнашиваются больше чем зимой весной и осенью, может и жара как то влияет.

Ремонт приводов переднего привода ВАЗ-2121

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес». В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-2121.

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

1. Пассатижами или клещами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.	2. Точно так же снимаем большой хомут. Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.
3. Сдвигаем защитный пластиковый и резиновый чехол по валу. Очищаем и протираем торцовую часть шарнира от старой смазки.	4. С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы. Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения. Это в том случае, если нужно будет поставить этот шарнир вновь на вал.
5. Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.	6. Стопорное кольцо обычно продается в комплекте с шарниром. Поддеваем стопорное кольцо тонкой отверткой

7. Снимаем стопорное кольцо	8. Разъединяем защитные чехлы
9. Снимаем резиновый чехол	10. Снимаем пластиковый кожух
11. Если нужно заменить упорное кольцо, то снимаем его щипцами	Устанавливаем шарнир в обратной последовательности. Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол. Устанавливаем на вал новое стопорное кольцо. Вкладываем в полость шарнира 60 см3 смазки ШРУС-4. С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты. Перед затяжкой хомутов нужно выпустить избыточный воздух из резинового чехла, поддев отверткой посадочный поясок чехла.

Замена гранат (шруса) ваз 21214, поэтапно

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

• Характерный хруст при движении с вывернутыми колесами;
• Рывки при разгоне;
• Увеличенная вибрация на ходу;
• Постукивания при преодолении неровностей.

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности. Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги. В зависимости от степени износа будет варьироваться интенсивность звуков и других проявлений.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Причины поломки

Увеличение скорости износа происходит из-за особенностей вождения (частые и интенсивные разгоны при вывернутом руле), а также попадания песка и грязи через поврежденные пыльники к подшипникам.

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.

Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.
Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga.

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

• Домкрата;
• Чурбака;
• Балонного ключа;
• Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
• Шлицевые отвертки;
• Выколотка;
• Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
• Пыльники;
• Хомуты;
• Ступичная гайка;
• Смазка ШРУС-4М;
• Ветошь для вытирания смазки;
• Керосин.

1. На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.
2. Вывешивается колесо и демонтируется.
3. Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Разборка и обслуживание внутреннего ШРУСа

• Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.
• Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.
• С помощью съемника или доработанных клещей стаскивается упорное колечко.

Разборка и обслуживание наружного ШРУСа

1. Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.
2. Следом с вала снимается стопорное кольцо.
3. И упорное колечко.
4. Все элементы промываются в керосине, очищаются железной щеткой.

Установка

После того, как все детали дефектованы, заменены на новые и помыты, установлены на свои места (кроме пыльников), осуществляется обработка пластичной смазкой ШРУС-4м. Средний расход для наружного – 60 см3, внутреннего – 150 см3.

Рекомендации

Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.
