Как снять и какой можно поставить руль на ваз 2107

Снятие подушки безопасности водителя Lada Granta

Инструменты:

• Открытый гаечный ключ 10 мм
• Маленькая крестовая отвертка или шестигранный ключ
• Маленькая плоская отвертка

Примечания:

Выполняйте работы при замене подушки безопасности и при снятии рулевого колеса.

Перед снятием подушки безопасности отсоедините клемму кабеля от отрицательной клеммы аккумулятора. Затем подождите не менее 10 минут, чтобы разрядить конденсатор активатора подушки безопасности.

Подушка безопасности крепится к рулевому колесу с помощью двух пластиковых зажимов 1 и двух пластиковых зажимов 2, которые зацепляются за два пружинных зажима соответственно, а зажимы подушки безопасности входят в выемки на рулевом колесе.

1 Переведите рулевое колесо в положение «прямо вперед» и зафиксируйте это положение, вынув ключ из замка зажигания.

2 С помощью тонкой отвертки или шестигранного ключа сделайте отверстие в месте, отмеченном на рулевом колесе.

3 Проделайте аналогичное отверстие с другой стороны рулевого колеса.

4 Проденьте пружинные фиксаторы через отверстия с помощью двух отверток (для наглядности показано со снятой подушкой), потяните подушку на себя и отсоедините фиксаторы подушки от фиксаторов на рулевом колесе.

5. потяните подушку на себя, а затем вытолкните ее из выемок рулевого колеса, преодолевая сопротивление пластиковых креплений подушки.

6. отсоедините концы обоих проводов от клемм выключателя звукового сигнала и с помощью отвертки приподнимите маленький желтый зажим на оранжевом разъеме подушки (отмечен стрелкой на фото) — он сдвинется вперед. Теперь вы можете отсоединить жгут проводов от разъема подушки безопасности.

7. снимите подушку безопасности с рулевого колеса.

8. храните снятую подушку безопасности в месте, защищенном от влаги и избыточного тепла, расположив ее крышкой вверх.

Осторожно:

Не снимайте и не ремонтируйте подушку безопасности самостоятельно.

9. подсоедините жгут проводов к разъему подушки безопасности, вставьте кронштейн в жгут проводов. Подключите кабельные наконечники к клеммам сигнального выключателя. Установите подушку на рулевое колесо так, чтобы ручки подушки вошли в углубления рулевого колеса, а крючки подушки вошли в соответствующие отверстия в рулевом колесе. Нажимайте на подушку внутрь, пока крючки подушки безопасности не войдут в зацепление с фиксаторами рулевого колеса.

Снятие и установка руля на автомобиле Лада Гранта

Рассмотрим снятие рулевого колеса с подушкой безопасности, так как без подушки безопасности снятие не представляет особой сложности и выполняется так же, как и на моделях 2108-2110.Для выполнения задачи вам понадобится специальный съемник подушки безопасности и новая гайка крепления рулевого колеса.

Если у вас нет съемника, вы можете сделать его из старой шлицевой отвертки с лезвием шириной 5 мм, для этого вам нужно будет выфрезеровать небольшой паз в центре лезвия.

1 Снимите зажим с отрицательной клеммы аккумулятора.

На автомобилях, оборудованных подушкой безопасности, во избежание срабатывания подушки безопасности подождите не менее пяти минут после отсоединения аккумулятора перед выполнением дальнейших работ.

Подушка безопасности водителя крепится к рулевому колесу двумя пластиковыми крючками 2 и 4, рисунок 1, и двумя позиционирующими крючками 8.

Крючки подушки безопасности входят в отверстия в позиционирующем кронштейне 2 и фиксируются подпружиненными защелками. Крючки подушки входят в углубления 3 на рулевом колесе.

Поверните рулевое колесо в положение «вертикально» и зафиксируйте его в этом положении, вынув ключ из замка зажигания.

Тонкой плоской отверткой проткните отверстие, отмеченное на рулевом колесе.

Также проколите отверстие с другой стороны рулевого колеса.

Сожмите пружинные защелки (на фото со снятой подушкой) через отверстия с помощью двух отверток. Потяните подушку на себя, чтобы вывести крючки подушки из зацепов на рулевом колесе.

Потяните подушку на себя, чтобы извлечь ее из выемок рулевого колеса.

Извлеките подушку безопасности из рулевого колеса.

Отсоедините штекеры проводов акустического сигнала.

Открутите отверткой, извлеките штекер из жгута проводов

Отсоедините жгут проводов от разъема подушки безопасности

Снимите подушку безопасности

• Храните снятую подушку безопасности в месте, защищенном от влаги и избыточного тепла, крышкой вверх.
• Установите подушку безопасности в обратном порядке.
• Подсоедините жгут проводов к разъему подушки безопасности, вставьте кронштейн в жгут проводов.
• Подключите кабельные наконечники к клеммам сигнального выключателя.
• Установите подушку безопасности на рулевое колесо так, чтобы фиксаторы подушки безопасности вошли в углубление в рулевом колесе, а проушины подушки безопасности вошли в соответствующие отверстия в рулевом колесе.
• Нажимайте на подушку внутрь, пока выступы подушки не войдут в зацепление с фиксаторами рулевого колеса.
• Пластиковые клинья для удаления подушек безопасности (рис. 10) используются в автосервисе или на заводе.
• Также имеются приспособления для снятия подушек безопасности (Рисунок 11).
• Положите снятый модуль подушки безопасности вниз и в сторону.
• Установите передние колеса автомобиля в положение прямолинейного движения.
• Открутите гайку рулевого колеса с помощью отвертки 24×8.
• Отметьте положение рулевого колеса по отношению к валу, нанеся метку на валу против треугольной метки на рулевом колесе
• Затяните гайку крепления рулевого колеса на несколько оборотов, чтобы избежать травм при резком отпускании рулевого колеса.
• Потяните рулевое колесо на себя и снимите его со шлицов вала.
• Открутите гайку крепления рулевого колеса и заблокируйте тормозной барабан от вращения.
• Снимите стопорную пластину с крепления руля.
• Вставьте стопорную пластину через отверстие в ступице рулевого колеса в паз в поворотных кулаках до упора.
• И снимите рулевое колесо, пропустив кабель и рожковые шайбы через отверстие в ступице рулевого колеса.

Какой руль можно поставить

Вариантов рулевых колес, которые можно установить на ВАЗ-2113, 2114, 2115, множество. Главное, правильно подобрать крепление к центральному валу.

При выборе руля следует обращать внимание на:

• размерность, форму;
• тип крепления, материал изделия;
• дополнительные возможности, которые можно подключить.

Спортивные модели

Любители тюнинга желают сделать свой автомобиль максимально индивидуальным, в связи с чем спешат установить на него декоративные накладки, поменять обвесы и бамперы, закрепить руль от известных брендов гоночных машин. В результате получается модное авто, притягивающее взгляды прохожих. За счет уменьшения диаметра «баранки» маневренность автомобиля увеличивается, пространства внутри машины хватает для комфортной посадки.

Пример спортивной модели руля

Однако в установке спортивного рулевого колеса есть свои минусы:

• в конструкции не предусмотрена подушка безопасности;
• для крепления необходимы специальные фиксаторы или переходники.

Переходник для крепления спортивного руля

Рули от других моделей автомобилей ВАЗ

Для моделей 2113, 2114, 2115 подойдут экземпляры от более современных представителей отечественного производителя: «Приора», «Калина», «Гранта». Они удобнее и имеют эстетически привлекательный внешний вид. Установка таких изделий требует замены подрулевой колонки. «Штурвал» от модели 2110 подходит идеально.

Что следует знать при выборе рулевого колеса

Меняя руль на автомашинах марки ВАЗ-2114 и 2115, подбирать надо аналогичный товар с идентичной контактной группой. Диаметр управляющего элемента влияет на качество управления транспортным средством. Чем меньше размер, тем больших усилий потребуется при вождении.

Выбор нужного руля — не простая задача. В случаях с неоригинальными изделиями процесс установки может занять некоторое время, учитывая подбор соответствующих комплектующих. Все зависит от желания и возможностей самого автовладельца.

Советы по снятию руля без повреждений

При снятии руля с автомобиля необходимо следовать определенной последовательности действий и применять некоторые советы, чтобы избежать возможных повреждений.

1. Перед началом работы обязательно отключите зажигание и выньте ключ из замка зажигания. Это предотвратит нежелательное включение электрооборудования и активацию подушек безопасности.

2. Используйте специальные съемники или адаптеры для снятия руля. Данные инструменты позволяют равномерно распределить силу при снятии и предотвратить возможные повреждения на рулевой колонке.

3. Перед использованием съемника или адаптера, обязательно изучите инструкцию по их применению. Это позволит правильно установить инструмент на рулевую колонку и избежать ошибок.

4. При установке съемника или адаптера, следуйте рекомендациям производителя. Обычно они указывают на необходимость применения определенных крутящих моментов и последовательности действий.

5. Не используйте силу при снятии руля. Если разворот не идет плавно, не пытайтесь применить большую силу, иначе вы можете повредить рулевую колонку или другие элементы автомобиля.

6

При снятии руля, обратите внимание на порядок снятия кнопок, переключателей и других элементов управления. Прежде чем их снять, отключите их от проводки, чтобы избежать повреждения электрооборудования

7. При установке руля на место, обязательно проверьте, что он зафиксирован надежно и не имеет люфта. Это поможет предотвратить возможные проблемы при управлении автомобилем.

8. Если у вас возникли сомнения или проблемы при снятии или установке руля, лучше обратиться к специалисту в автосервисе. Некорректная работа может привести к серьезным последствиям и повреждениям автомобиля.

Следуя этим советам, вы сможете снять руль с автомобиля без повреждений и сохранить его в исправности для последующей установки.

Как заменить рулевое колесо

Весь процесс делится на несколько этапов:

1. Подготовительный:

Отключить аккумуляторную батарею, сняв «минусовую» клемму. Если этого не сделать, при откручивании центральной гайки отверткой сработает сигнал.

Снимаем «минусовую» клемму аккумулятора

• Ключ зажигания вынуть из замка.
• Легким поворотом «штурвала» блокировать рулевую колонку.
• Установить две метки: одну на «баранке», другую — на приборной доске, чтобы совпадали по направлению.

2. Снятие.
3. Установка.

Демонтаж

Чтобы снять руль на автомобиле ВАЗ-2113, 2114, 2115, надо:

1. При помощи плоской отвертки поддеть пластиковую накладку, которая установлена на крышке руля. Достаточно отжать фиксаторы. Действовать аккуратно, чтобы не сломать.

Снимаем декоративную накладку

2. Крестовой отверткой вывентить два винта.

Откручиваем винты крепления крышки руля

3. Снять крышку.

Снимаем крышку

4. Торцевую головку 24 надеть на вороток и освободить центральную гайку.

Освобождаем центральную гайку

5. Удерживая руками руль и покачивая в стороны, снять его с центрального вала.

Снимаем рулевое колесо

6. Бывает, что сразу разобрать «баранку» не получается. На помощь приходит молоток и выколотка. Кусок металла прислонить к торцу центрального вала, затем резкими и несильными ударами молотка по выколотке сдвинуть руль.

Снятие руля с центрального вала с использованием молотка

Установка

После снятия старой «баранки» надо установить новую деталь.

Чтобы установить руль, необходимо:

• на новый экземпляр перенести метку, отмеченную на съемном образце;
• насадить руль на центральный вал, чтобы метки совпали;

Установка нового руля по меткам

закрутить гайку.

Закручиваем гайку

При выборе товара надо внимательно смотреть на соответствие приобретаемого экземляра требованиям завода-изготовителя.

Как заменить руль, оно же рулевое колесо на ВАЗ 2104-ВАЗ 2107?

Замена руля:

Снятие:
1) В начале поставьте руль таким образом, чтобы передние колёса у автомобиля были направлены строго вперёд.

Примечание!
Во время работы старайтесь не менять положение колёс, а иначе чуть изменив его, более точно новый руль поставить будет уже проблемно!

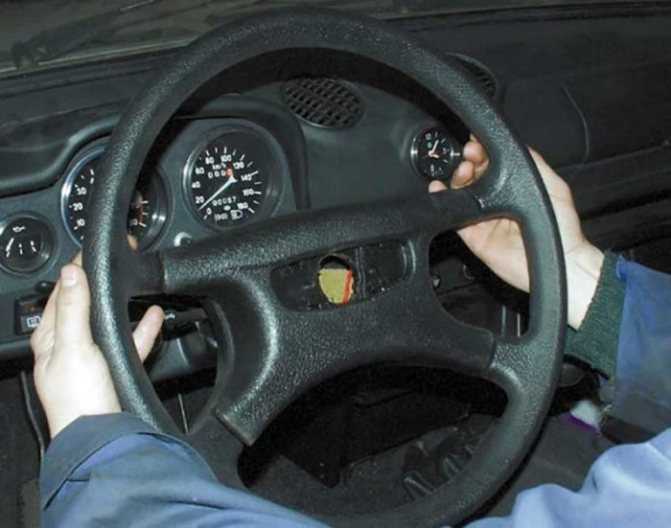

2) Далее воспользовавшись руками и помощью отвёртки, аккуратно подденьте декоративную накладку руля и после чего снимите её с рулевого колеса автомобиля.

Примечание!

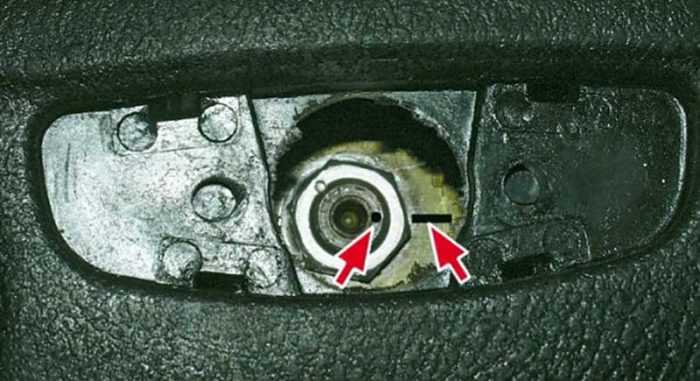

Если вы снимаете руль в связи с проведением каких либо работ, не связанных с заменой рулевого колеса, то в таком случае с помощью маркера нанесите две метки на рулевой вал и ступицу и при установке руля совместите их между собой!

3) Теперь ослабьте центральную гайку которая крепит рулевое колесо до такого состояния, чтобы она совпала с кончиком рулевого вала.

Примечание!
Гайку по сути можно и полностью отвернуть, но только при снятии руля она может резко соскочить и нанести травму, поэтому на первом этапе её рекомендуется лишь только ослабить до максимально возможного состояния!

4) Затем аккуратно покачивая руль из стороны в сторону, снимите его со шлицев вала.

Примечание!
Если не получится, тогда руками пару раз резко ударьте рулевое колесо по задней части его обода!

5) Следом когда рулевое колесо уже сойдёт со шлицев вала, при помощи удлинителя с накидной головкой окончательно отверните центральную гайку которая крепит руль.

6) И в завершение снимите руль с рулевого вала.

Установка:
Установку нового рулевого колеса производите в обратном порядке.

Примечание!
После установки руля проверьте правильно ли он у вас расположен, потому что при неправильном расположении рулевого колеса боковые поворотники будут нечетко выключаться!

Замена крышки руля:

1) Сперва для снятия крышки, отвёрткой отверните шесть винтов с обратной стороны которые её крепят.

Примечание!
У двух средних винтов будут располагаться изолирующие втулки, поэтому после отворачивания винтов извлеките их!

2) Далее аккуратно снимите крышку и после чего отсоедините провода от вывода контактного кольца.

3) Следом снимите четыре пружины с крышки и по необходимости замените их на новые, или же перекиньте на крышку нового рулевого колеса если их там нет.

Примечание!
Установка крышки руля осуществляется в обратном порядке!

Замена контактного кольца звукового сигнала руля:

1) Для замены, сперва отверните три винта которые крепят контактное кольцо сигнала и после чего снимите его.

Примечание!
Замените контактное кольцо на новое, и произведите установку нового кольца в обратной последовательности!

Дополнительный видео-ролик:
Есть ещё один способ по которому можно заменить рулевое колесо на автомобиле. Данный способ подробно показан на видео-ролике который расположен чуть ниже:

https://www.youtube.com/watch?v=lUbWLkGRzzU

Инструкция по демонтажу руля с Лады Гранта

1. Прежде всего, отсоедините клемму со знаком «минус» от аккумулятора. Затем подождите не менее десяти минут, пока конденсатор активатора подушки безопасности полностью не разрядится.

Примечание: необходимо подождать не менее десяти минут, иначе есть вероятность «удариться головой» при срабатывании подушки безопасности.

1. Второй шаг — отсоединить подушку безопасности, освободив два зажима на пружинных фиксаторах, которые удерживают ее на месте. Два отверстия по обе стороны руля используются для их сжатия (если руль снимается впервые, они будут «закрыты» пробкой).
2. Затем, если таковые имеются, тщательно проткните их, например, крестовой отверткой.
3. Затем снова вставьте плоскую отвертку в отверстие в уплотнении и нащупайте подпружиненный упор.
4. Затем сожмите ручку одной рукой, а другой рукой потяните подушку безопасности на себя, пока не услышите щелчок. Теперь можно отпустить отвертку, и если подушка безопасности не вернется в исходное положение, это означает, что защелка отсоединилась.
5. Теперь таким же образом вытяните его с другой стороны, поддерживая противоположную, отсоединенную сторону, чтобы она не защелкнулась обратно.
6. Затем удаляются дополнительные крепления подушки в нижней части. Они прочно удерживаются на месте, поэтому их можно снять, только крепко ухватившись за подушку и потянув ее на себя снизу.

Обратите внимание: трос подушки безопасности на Lanta короткий, и если потянуть его слишком сильно, он растянется и порвется, повредив сиденье подушки безопасности. А это очень хрупкая деталь, любое неверное движение может разбить ее на мелкие кусочки

Внутри AirBag (воздушной подушки), помимо зажимов, находится дроссель. Его нельзя приобрести отдельно, только в сборе с лепестковым переключателем. Поэтому рассчитывайте свои усилия соответствующим образом и не спешите никуда, чтобы избежать ненужных проблем.

1. После отсоединения подрулевого переключателя от креплений его можно отодвинуть от рулевого колеса.
2. Затем отсоедините 2 провода звукового сигнала и, используя нож или плоскую отвертку, пережмите маленький резистивный элемент (желтый), расположенный на оранжевом разъеме подушки, после чего он слегка «отпружинит».
3. Теперь отсоедините разъем и отложите подушку в сторону.
4. Также не забудьте правильно расположить рулевое колесо при его сборке. Для этого с помощью маркера или цветного карандаша сделайте отметку прямо напротив стрелки на валу.

Следующие действия должны выполняться четко и в строгом порядке, чтобы не повредить механизм блокировки выключателя рулевой колонки или саму рулевую колонку.

1. Гайку рулевого колеса следует ослабить отверткой на 24, но не нужно откручивать ее полностью, пусть она останется прикрученной на несколько винтов.
2. Затем отсоедините рулевое колесо, потянув его на себя. При этом он должен упираться в гайку.
3. Теперь выровняйте колеса Гранта и установите рулевое колесо прямо.
4. Затем извлеките зажимной элемент из специального углубления и, совместив метки, вставьте его в узел лепесткового переключателя.
5. Только после того, как рулевое колесо будет надежно зафиксировано, можно полностью ослабить гайку.

Примечание: будьте осторожны, не двигайте рулевое колесо красным крючком, иначе он открутит его от корней блока подрулевых переключателей.

1. Затем снимите рулевое колесо, одновременно протаскивая жгут проводов через паз.

Выполните сборку в обратном порядке, соблюдая последовательность.
