Снимаем обивку передней двери автомобиля рено логан

Снятие обшивки двери рено дастер видео

Для снятия обшивки задней двери на Рено Дастер не понадобится прилагать много усилий, да и времени много это не займет. Все просто делается своими руками с минимум инструментов.

Как снять обшивку двери на Дастере

Открыть дверь и снять все лишнее: ручку стеклоподъемника, сеточку и сам динамик (крепится 4 саморезами, которые также держат обшивку). Также понадобится снять ручку открывания двери, открутив саморез крепления. Еще один саморез находится в подлокотнике.

Дальше остается поддеть и снять обшивку с пистонов. Как происходит снятие обшивки двери Дастер можно посмотреть на этой видео-инструкции.

Привет друзья.Ну вот и я наконец решился на долгую кропотливую, но полезную работу — сделать шумо-виброизоляцию автомобиля. Решил делать самостоятельно и начать с водительской двери. Да, жаль немного опоздал со временем (теплые летние деньки уже ушли), но спешить мне некуда — буду клеить потихоньку.

Пед началом работ еще не одну неделю изучал суть вопроса и какие материалы использовать, общался с бывалыми в этой теме, прочитал множество отчетов и советов StP. Ключевыми особенностями выбора были: эффективность в широком диапазоне, инновационность и небольшой вес (вот тут самое главное не переборщить). В итоге для проведения работ решил использовать линейку StP Premium, чего уж там мелочиться, для премиального авто не жалко

Технология оклейки в 4-ре слоя (на все двери):1. StP Aero, 8 листов (первоначально заказывал 6, но вижу, что не хватит).2. StP Акцент Premium, 2 листа (немного не хватает, придется брать 3-й лист).3. StP Aero, см. выше.4. StP Бипласт Premium, 2 листра (немного не хватает, придется брать 3-й лист).

Снимем дверную карту (пластиковую обшивку) по методике ниже:

Файлы
Двигатель

В данной статье описан процесс снятия дверной обшивки на примере передней двери на Рено Дастер, а также: как снять блок стеклоподъемника, как снять динамик.

Процесс снятия задних дверных обшивок – аналогичен. Фото расположение пистонов смотрите ниже.

Для справки: иное название дверной обшивки – «дверная карта».

Снять дверную обшивку требуется, например, для снятия наружного зеркала или для доработки дверей Дастера шумоизоляцией или для борьбы со скрипами и сверчками. Смотрите отдельную статью Хит-парад по скрипам Рено Дастер

Описание процесса демонтажа на примере передней левой двери Рено Дастер

Начинаем снятия с отстегивания блока управления ЭСП (электростеклоподъемники). Можно использовать пластиковую карту или плоскую отвертку. Блок «сидит» на фиксаторах по бокам.

Предварительно отключив зажигание. Снимаем блок ЭСП из обшивки двери Дастера и отключаем разъемы. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

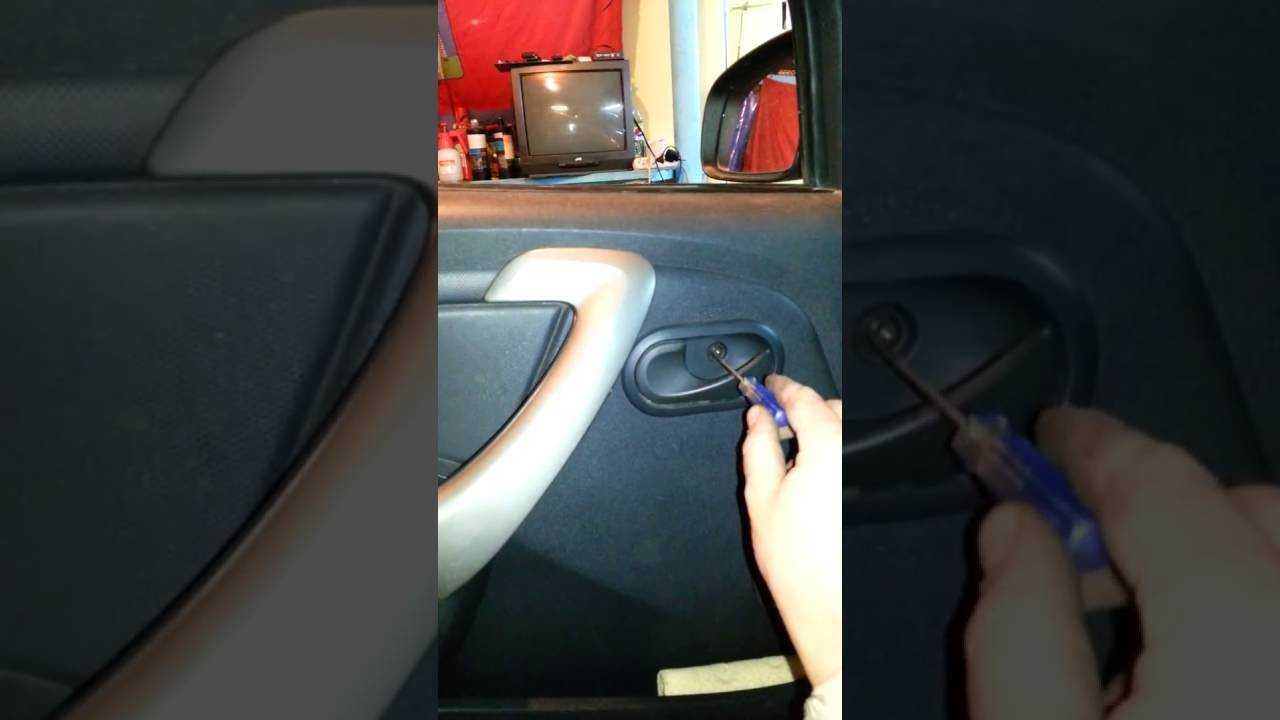

Продолжаем разборку передней обшивки. Откручиваем винт крепления ручки (торкс т-30). После снятия винта, ручка остается держаться на металлическом приводе-тяге замка. Снимаем ручку с этой тяги и вынимаем.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Ключом Torx Т-20 откручиваем винт крепления.

Ключом Torx Т-20 откручиваем винт с торца обшивки. Далее аккуратно поддеваем декоративную часть дверной ручки и снимаем её, предварительно можно обернуть отвертку тканью.

Снимаем накладку на ручке Дастера – держится на пистонах. Ключом торкс-30 откручиваем вторую часть дверной ручки.

Шлицевой отверткой поддеваем кожух динамика и снимаем его.

Далее снимаем динамик в передней двери Дастер. К слову, динамики во всех дверях штатного размера – 13 дюймов.

Держится динамик на 4 саморезах.

Снимаем фишку с колонки, нажав на кнопку-фиксатор. Далее открывается доступ к винтам – откручиваем обшивку от двери.

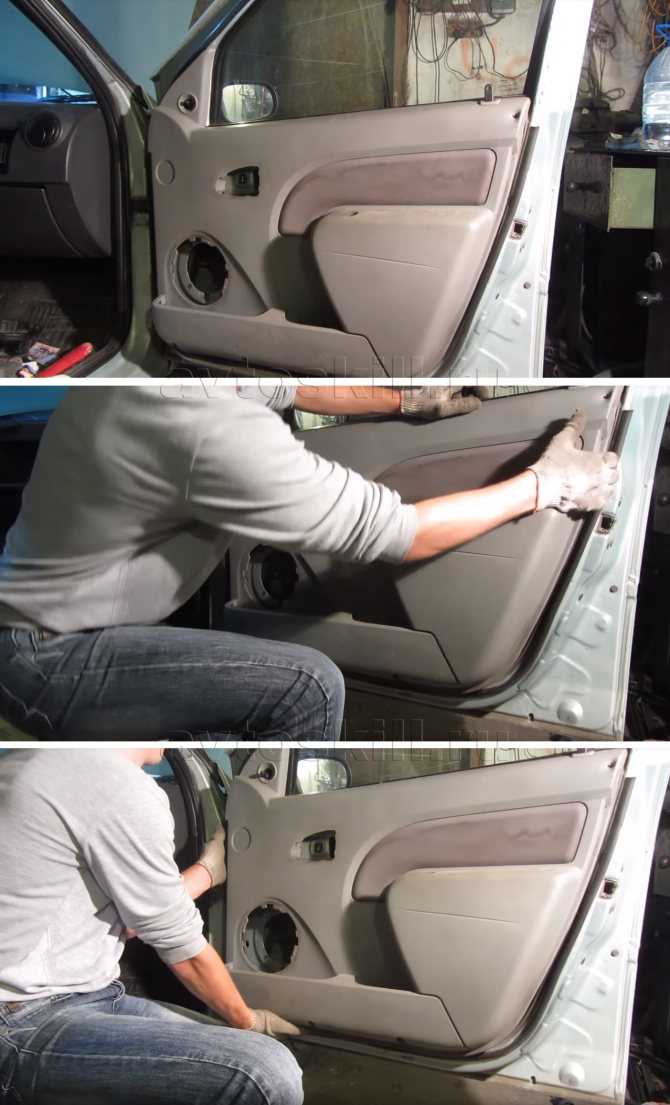

Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки (их расположение ниже на фото), а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери. Приподняв обшивку отводим кнопку блокировки замка двери. Вытаскиваем жгуты проводов и обшивка свободна.

Фото клипс-пистонов на обратной стороне дверной обшивки Renault Duster

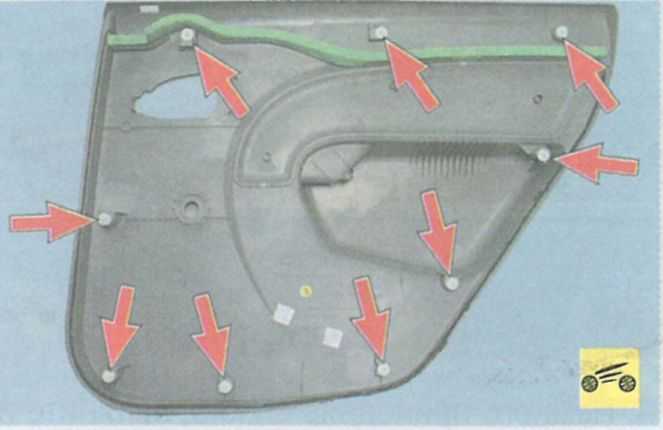

Расположение пистонов на обшивке задней двери

Сборка двери в обратном порядке.

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Процедура снятия

Как правило, обшивка двери передней левой фиксируется надёжными крепёжными болтами. Однако изготавливаются они из пластика. При демонтаже можно случайно сломать клипсы, поэтому перед тем, как что-то делать нужно позаботиться о том, чтобы под рукой находились запасные детали. Особенно ответственно стоит отнестись к этому, если обшивка двери передней левой демонтируется в мороз. Дело в том, что пластмасса в такой ситуации становится наиболее хрупкой.

Перед началом работы нужно приготовить две отвертки, а именно плоскую и крестовую.

Ни в коем случае нельзя забывать, что от аккумулятора следует отсоединить провод с минусом. При работе нужно держать инструменты поближе к болтам и держателям иначе есть риск, что обшивка двери передней левой будет повреждена. Ещё нужно обмотать крестец отвёртки изолентой. Если этого не сделать, то можно случайно повредить лакокрасочное покрытие в верхней части двери. Чтобы правильно проделать всю процедуру необходимо чётко следовать алгоритму:

Надо выкрутить все винты, которые располагаются около дверной ручки. Ещё нельзя забывать про болты, выполняющие роль фиксаторов модуля стеклоподъёмника.
Далее, нужно демонтировать модуль, отвечающий за подъём стёкол.
Нужно отсоединить провода, соединённые с системой питания. Сделать это нужно путём демонтажа фиксатора.
После того как все провода отключены можно приступать к демонтажу держателей обшивки ручки.
Потом следует отвинтить фиксирующие болты и демонтировать обивку. Обшивка двери передней левой фиксируется посредством трёх шурупов, расположенных снизу. Их откручивание обязательно.
Следующим шагом надо демонтировать специальную кнопку, отвечающую за блокировку двери.
Далее, снимите элемент внешней отделки, а именно облицовку. Обшивка двери передней левой должна аккуратно приподниматься при помощи плоской отвертки, после чего надо аккуратно извлечь держатели из пластмассы, фиксирующие элемент кузова.

Когда все процедуры выполнены без повреждения деталей, то можно считать основную часть работы сделанной.

Снятие обшивки входной двери

С течением времени теряется вид обшивки входной двери– в таком случае она либо реставрируется, либо полностью заменяется. В любом случае вначале придется удалить все элементы фурнитуры, которые выходят за пределы плоскости двери. Это может быть замок, дверная ручка, глазок и пр.После этого приступают к демонтажу старого отделочного материала.

Когда, например, обшивка уже не представляет собой ценность, то применяется длинная отвертка и молоток. Если демонтируются MDF накладки, которые имеют перспективу вторичного использования, предварительно удаляются контурные уплотнители. Затем в том же районе изнутри откручиваются короткие винты; с клея с разумной силой удаляется внешняя панель.

С течением времени теряется вид обшивки входной двери в таком случае она либо реставрируется либо полностью заменяется

Далее демонтируется плита внутренняя – отвинчиваются метизы в направлении извне в середину. В результате стальное полотно становится «оголенным» – в перспективе нужно будет только очистить поверхность, обезжирить ее уайт-спиритом, отделать новым материалом.

Советуем почитать: Чем можно покрасить межкомнатные двери

Инструкция по снятию обшивки задней двери на Приоре

Если возникла необходимость демонтажа дверных карт на Приоре сзади, тогда процедура практически идентична, и даже несколько легче. Выполняется снятие обшивки задней двери на Приоре в следующем порядке:

Выкрутить саморез крепления декоративной накладки ручки открывания дверей.
Извлечь накладку, поддев ее желательно пластиковой лопаткой. Можно это сделать при помощи отвертки, но чтобы не повредить поверхности, ее рекомендуется замотать изолентой.
Выкрутить верхнюю часть блокиратора дверей — флажок.
Выкрутить два самореза отверткой с наконечником TORX.
Поддеть и извлечь пластиковую ванночку вместе с консолью управления стеклоподъемниками.
Не забываем отсоединить фишку питания.
Если на автомобиле стоят ручные стеклоподъемники, тогда нужно их демонтировать следующим образом: сначала слегка надавить на обшивку в месте расположения ручки поднятия/опускания стекла, а второй рукой при этом необходимо извлечь пластиковое кольцо. После снятия кольца, можно вытащить ручку.
Теперь можно поддеть карту при помощи пластиковой лопатки в одном месте, а затем вручную отщелкнуть все остальные клипсы, на которых крепится обшивка. Пластиковый треугольник в верхней части снимать, как и в случае с передней дверью, нет необходимости.

На этом процесс снятия задней обшивки дверей на Приоре завершен. Остается выполнить необходимые работы внутри проема или заменить обшивку, после чего установить ее на место в порядке обратном снятию

При этом важно также предварительно проверить целостность всех клипс, а неисправные пистоны сразу же заменить. Учитывайте, что на задних картах используется 10 пистонов

Ниже традиционно места их расположения.

Ниже представлен видеоролик с подробным обзором процесса демонтажа задних дверных карт на Приоре.

Выполнить работы самостоятельно вовсе не сложно, и к тому же конструкция довольно проста, и сломать что-либо просто невозможно (кроме пистонов). Зачастую манипуляции по снятию дверных карт на Приоре проводят с целью нанесения шумоизоляционных материалов, но это уже совсем другая история. Экспертное описание поможет вам не только выполнить манипуляции правильно, но и быстро.

Как снять обшивку современного авто

Если в дверях машины установлены электро стеклоподъемники, есть встроенные динамики, сбоку есть габаритный рассеиватель, то обшивку в этому случае демонтировать легче, но приходится снимать внешние накладки.

Порядок снятия обшивки передних и задних дверей авто:

Опустить стекло вниз.
Решетку динамика надо сдвинуть к дверным петлям и вытащить из пазов.
Плоской отверткой или клипсодером поддеть по центру рассеиватель габаритов и снять его.
Снять защитную накладку с блока управления (БУ) стеклоподъемниками и зеркалами.
Крепление-заглушку провернуть на 90 градусов и снять всю панель.
Вытаскиваем 3 клипсы внизу и тянем обшивку вниз. Скрытых саморезов и других удерживающих устройств в данной конструкции нет.

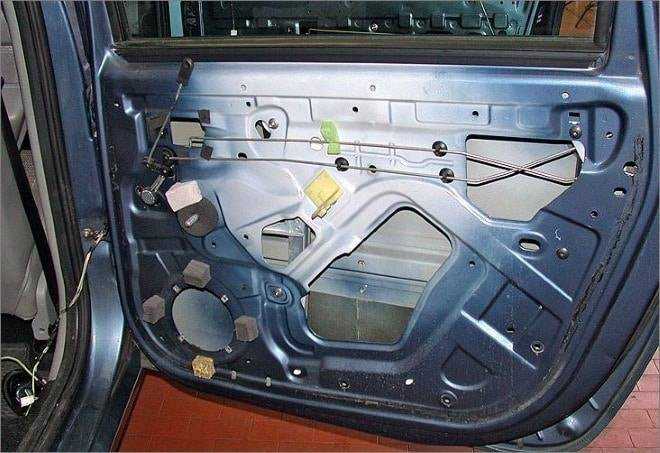

Обшивка снята.

Инструкция по снятию обшивки передней двери (дверные карты) на Лада Приора

Перед проведением работ рекомендуется отсоединить клемму «минус» от аккумулятора. Это позволит исключить вероятность возникновения короткого замыкания в процессе. После этого вооружаемся вышеописанным набором инструментов, и осуществляем следующие действия:

Для начала нужно выкрутить верхнюю часть блокиратора дверей автомобиля — флажок.
Вытащить коврик из ванночки, поддев его пластиковой монтировкой из набора.
Выкрутить отверткой с наконечником TORX два самореза, которые крепят пластиковую ванночку (со стороны водителя с консолью управления стеклоподъемниками и регулировкой положения боковых зеркал).
В нижней части обшивки выкрутить три самореза крестовой отверткой.
Декоративная накладка ручки открывания дверей крепится саморезом с крестовой формой головки. Выкручиваем саморез.
Поддеть декоративную панель ручки открывания дверей пластиковой фомкой из набора, после чего извлечь ее. Поддевать ее нужно с передней стороны (здесь имеется защелка в виде язычка), причем делать это нужно аккуратно, чтобы не повредить обшивку. На фото показано, как мастер поддевает отверткой, но так делать не рекомендуется, так как можно пластиковую поцарапать обшивку. Если и пользовать отверткой, то рекомендуется предварительно ее наконечник заизолировать изолентой.
Извлекаем накладку.
Извлекать консоль управления стеклоподъемниками с дверной карты не обязательно, если не планируется менять обшивку. Однако после отделения карты от двери, нужно не забыть разъединить фишку питающего провода

Если предпочитаете демонтировать консоль, то ее нужно поддеть пластиковой лопаткой.
Используя пластиковую лопатку из набора, следует просунуть ее между картой и металлической частью двери, после чего аккуратно отщелкивать обшивку по периметру.
Чтобы демонтировать переднюю обшивку дверей на Приоре, не обязательно снимать треугольный декоративный элемент бокового зеркала заднего вида.
Отсоединить клемму питания электропривода блокировки замков.
Снимаем карту, и если автомобиль в люксовой комплектации, то важно не забыть отсоединить провод питания подсветки зоны выхода из автомобиля.

После выполнения необходимых операций с внутренней частью дверей или обшивкой, возвращаем карту на место. Сборка производится в порядке обратном снятию

При этом важно учитывать некоторые важные моменты:

перед установкой обшивки на место, проверьте состояние всех клипс (всего их 8 штук на передних картах). Изделия с поврежденными ножками или шляпкой подлежат замене. Лучше сразу их заменить, чем потом повторно производить демонтажные работы по причине появления скрипов в дверях;
подсоединить колодку к плафону подсветки;
вывести провод питания консоли, если она извлечена. Если нет, тогда также подсоединить фишку к разъему консоли с обратной стороны;
завести блокиратор дверей в отверстие карты, после чего выполнить установку путем надавливания на обшивку в местах расположения пистонов.

Только после того, как все клипсы будут соединены с дверью (войдут в зацепление с посадочными отверстиями), можно продолжить выполнение процедуры установки демонтированных деталей, а в завершении завинтить саморезы.

На этом процесс демонтажа передних дверей на Приоре завершен. Ниже на видео подробно показана процедура демонтажа изделий для правой и левой двери соответственно.

https://youtube.com/watch?v=k7Tap2_sC_w

Как снять обшивку входной двери для замены замка

Далеко не все изготовители предусматривают возможность смены замков в своей продукции. Чтобы поставить новый механизм порою приходиться полностью разобрать дверь. Определенные сложности вызывает замена замка в системе (ригельной системы трех- или четырехстороннего запирания).

В крабовом замке идущие в различные стороны тяги соединены с замком внутри полотна. Поэтому для извлечения подобного замочного механизма приходится снимать обшивку. А поскольку любая обшивка приклеена сильным составом снять ее без повреждений практически невозможно. Именно поэтому, замена замка в подобном случае сопровождаться сменой обшивки с наружной или внутренней стороны дверей.

Далее удаляется обшивочный материал и при необходимости – старый поролон

Так как снять обшивку не всегда получается только клещами, можете использовать гвоздодер, но действуйте очень осторожно, чтобы не повредить дверное полотно. Если на вашей двери вместо поролона был приклеен фанерный лист и он всё еще находится в хорошем состоянии, не снимайте его, а используйте как основание

Если ваша дверь металлическая, после удаления клея могут остаться повреждения. Если все-таки фанера уже непригодна для дальнейшего использования, то очень аккуратно снимите ее, ни в коем случае не используйте для удаления остатков клея растворители, они плохо влияют на структуру полотна. Лучше оставьте клей в таком состоянии.

Советуем почитать: Ремонт металлических дверей

Когда нужно снимать обшивку дверей на Приоре

Существует целый ряд причин, по которым у владельца возникает необходимость демонтажа дверных карт на Приоре. К ним относятся:

необходимость нанесения шумо- и виброизоляционных материалов на внутреннюю часть дверей для повышения уровня шумо- и виброизоляции;
замена стекол;
ремонт механизма поднятия стекол или замена составных частей, в том числе, и электропривода;
ремонт запорного механизма или его замена;
снятие динамиков;
для выдавливания вмятин;
снятие, ремонт или замена ручки открытия дверей;
устранение скрипов дверной карты;
замена обшивки (тюнинг) или дверной карты;
ревизия с целью проверки состояния дверных вентканалов, а также обработка внутренней части с целью повышения устойчивости к возникновению коррозионных процессов.

Причин необходимости снятия обшивки дверей на Приоре достаточно много, и поэтому, вопросу проведения демонтажных работ следует уделить особое внимание

Почему важно придерживаться инструкции? Чтобы исключить вероятность повреждения, как самой дверной карты, так и конструктивных элементов двери автомобиля. Собственно поэтому рассмотрим, как снять обшивку двери Лада Приора

Собственно поэтому рассмотрим, как снять обшивку двери Лада Приора.

Снятие обшивки задней двери

Последовательность действий по демонтажу, или как снять обшивку задней двери на ваз 2114 и смонтировать её обратно.

Плоской отверткой отжимаем декоративный молдинг дверной ручки и снимаем его.
Снимаем дверную ручку.
Плоской отверткой отжимаем и снимаем накладку дверной ручки.
Вывинтив винты крепления, снимаем внутреннюю часть ручки.
Отжав плоской отверткой, снимаем накладку ручки дверного замка.
Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
Плоской отверткой отсоединяем 10 шипов крепления обшивки двери.
Аккуратно снимаем обшивку, равномерно отводя ее в сторону от двери.

Установка обшивки происходит в обратной последовательности.

После снятия обшивки рекомендуется провести антикоррозийную обработку и проверить состояние внутренних полостей двери.

Снятие обшивки

Иногда нужно снять обшивку с двери, когда ее заклинило. В таком случае в салоне освобождают место под детали обшивки и проводят работы изнутри.

Чтобы улучшить звуко- и теплоизоляцию, внутрь обшивки устанавливают фольгированный поролон. Выкройку делают по лекалу старой обшивки. Раскраивают материал с запасом в несколько сантиметров, чтобы его можно было подогнуть. В раскрое вырезают отверстие под ручку. Оно должно быть немного меньше самой ручки по размеру. Клей для изоляции подбирают в зависимости от типа материала.

Иногда, сняв обшивку, заменяют декоративные вставки. Обычно для замены используют кожзаменитель, алькантар, карлет и гобеленовые ткани.

Информация о том, как снять дверь ваз 2114 или обшивку двери, требуется не только для смены декоративных панелей или установки шумоизоляции, но и для замены электростеклоподъемника или стекол.

Как снять обшивку входной металлической двери

Сначала нужно подготовить дверное полотно. Его снимают с петель и кладут в горизонтальном положении на несколько табуреток. После этого с него откручивается вся фурнитура: глазок, замки, ручки, петли. Удаляется старая отделка, поверхность двери зачищается.

Сначала нужно подготовить дверное полотно

Порядок снятия старой обшивки:

демонтированное полотно укладывают горизонтально на стол или пару табуреток;
снимают все элементы фурнитуры;
монтировкой убирают гвозди, применяемые для фиксации декоративной тесьмы, если она есть;
затем удаляют крепёжные элементы со всей рабочей поверхности и снимают обшивку.

Снятие задней обшивки двери

Процесс снятия обшивки с задней двери Лады Гранты несколько усложнен. Установлены дополнительные крепления ручки для закрытия двери. Она крепится к кузову автомобиля при помощи двух болтов на «10».

Аккуратно поддеваем пластиковую крышку дверной ручки.
Сделать это лучше полимерным материалом, пластиковой картой. Категорически запрещено использовать металлические предметы, так как повредится кромка.
Крестообразной отверткой выкручиваем два болта, фиксирующие ручку, снимаем ее.
Скручиваем флажок защелки.
По периметру карты отстегиваем пластиковые клипсы.
В полости проема отсоединяем колодки с проводами, следующие к акустической колонке.
Заменяем дверную карту, проводим профилактику, подключаем электрическую проводку. По мере необходимости устанавливаем новое вспомогательное оборудование.
Сборка конструкции проводится в обратной последовательности.

По аналогии снимаем обшивку с задней двери с противоположной стороны.

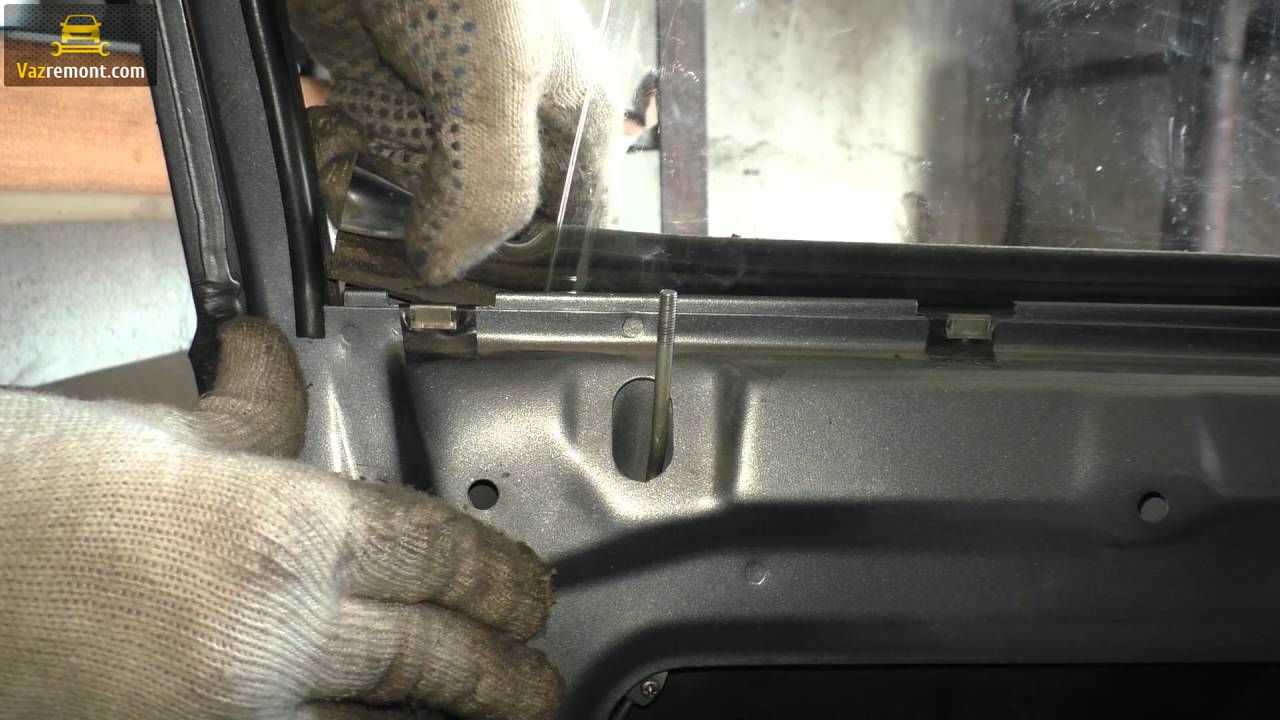

Замена стекол

Лучше для замены покупать стекло и обойму стекла в комплекте.

Для замены нужны удлинитель, вороток, головка на 8 и 10 мм и помощник.

Боковое стекло блокируется отверткой, чтобы не выпало. Снимается обшивка двери. Фломастером размечаются места крепления обоймы стекла к двери на обойме и на двери. Выворачиваются болты, прикрепляющие обойму стекла к стеклоподъемнику.

Планка стеклоподъемника должна быть полностью поднята. Демонтируется трос на ролике снизу стекла. Затем аккуратно снимаются уплотнители (бархотки).

Стекло в это время придерживают, чтобы оно не выпало. После снятия уплотнителей стекло опускают вниз примерно на 10 см, наклоняют вбок и извлекают из паза.

Замена стекла двери ваз 2114

Новое стекло монтируют в обратной последовательности. На обойму стекла наносят WD-40 или аналогичную смазку, вставляют стекло и оставляют высыхать. После того как смазка высохла, стекло устанавливают в дверь. Новое стекло устанавливают в уплотнители.

Если уплотнители пришли в негодность, из резины вырезаются новые, при этом старые используются как лекала.

Стекло с уплотнителями вставляют в паз, выравнивают и опускают в ограничитель. Ручку стеклоподъемника опускают до крайнего нижнего состояния. Стекло фиксируют болтами и устанавливают трос на прежнее место.

Работу стеклоподъемника проверяют и при необходимости изменяют натяжение троса и положение уплотнителей.

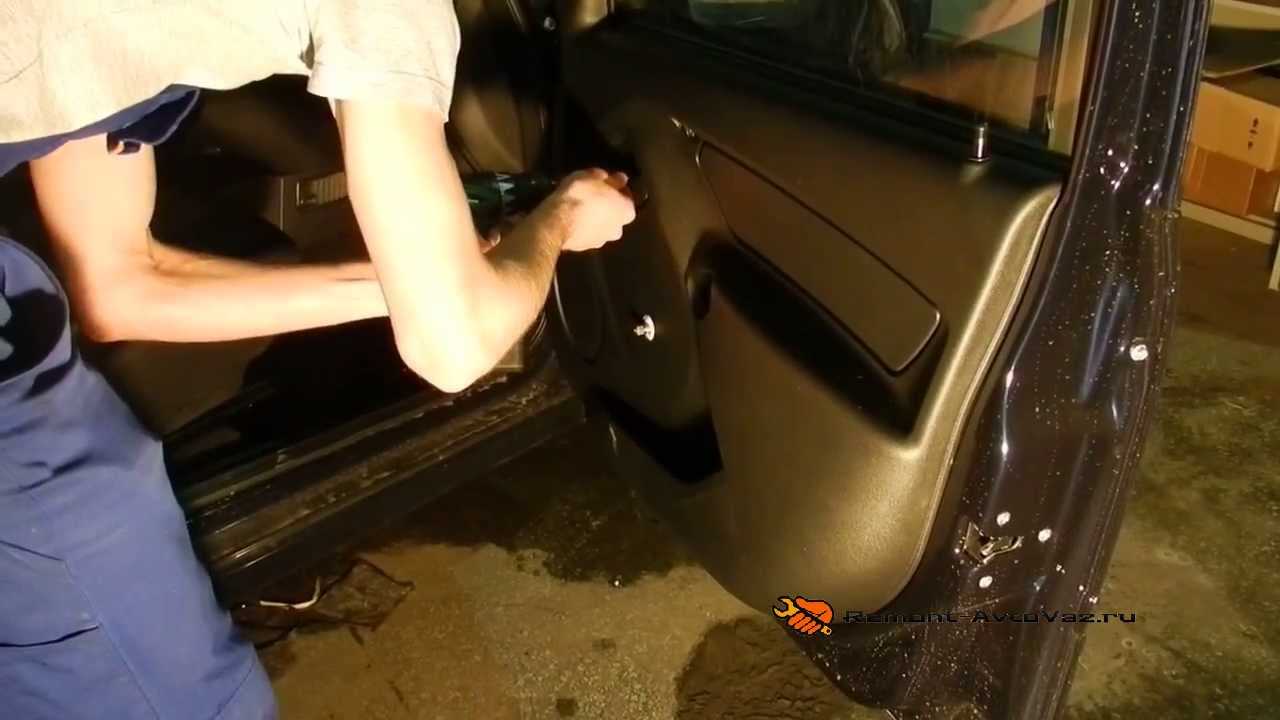

Как снять обшивку передней водительской двери на Лада Гранта

Начать работу надо с выбора тонкой отвёртки для извлечения обшивки. Жало отвёртки лучше обернуть изолентой или скотчем, чтобы не было царапин на пластике или металле. Лучше, конечно, если имеется специальный набор инструментов — работать с ними легче, а клипсы снимаются преимущественно без повреждений.

Работать с водительской дверью чуть сложнее, чем с остальными за счет наличия электроподъемников, однако даже с их наличием весь процесс займет 10-15 минут и будет довольно прост в исполнении. Дверь нужно зафиксировать в одном положении, чтобы движение не мешало работе и не подвергало риску всех задействованных в процедуре. Далее надо работать в такой последовательности:

Против часовой стрелки выкручивается колпачок дверного замка.
В центральной части двери имеется круглая декоративная накладка, которую нужно аккуратно извлечь любым плоским предметом (например, отверткой или не очень острым ножом). Под накладкой будет болт, который выкручивается крестовой отверткой.
В углублении ручки водительской двери выкручивается еще один болт.
Совет!

В углублении внутренней ручки двери также есть болт, который можно открутить. Однако для снятия обшивки в этом нет необходимости — ручка просто останется на скелете двери.
Снизу обшивки выкручиваются два болта.
Больше никакие болты не удерживают обшивку — остались только клипсы по периметру двери. Рекомендуется начинать снятие снизу кверху. Удобно снимать обшивку с угла, где находится карман. Специальным инструментом или отверткой, обмотанной изолентой, поддевается обшивка и аккуратно тянется на себя до тех пор, пока не будет слышен щелчок клипсы. Затем инструмент перемещается к следующей клипсе и процесс повторяется.
Расположение клипс на обшивке передней двери Лады Гранты
Когда несколько пистонов будет снято, можно продолжать действовать руками, обхватывая обшивку и подергивая ее на себя. При этом понадобится вывести тягу блокировки замка из соответствующего отверстия в обивке.
От обшивки будут выходить провода электростеклоподъемников, поэтому сразу ее не получится отставить. Для начала нужно будет отсоединить колодки жгутов проводки, которые подключены к внутренней стороне обшивки — они просто вынимаются.
На этом процесс снятия обшивки передней водительской двери на Ладе Гранте завершен!

Дальше можно проводить запланированные работы. Рекомендуется обезжирить и очистить внутреннюю часть двери для наиболее надёжной фиксации утепляющих/звукоизолирующих материалов.
