Замена главного тормозного цилиндра ваз 2107

Простая пошаговая инструкция по установке задних дисковых тормозов

Шаг 1

Ослабьте тросы и снимите задние колодки, затем с помощью гаечного ключа на 12 мм ослабьте направляющие штифты. Очистите посадочное место металлической щеткой и слегка постучите по тормозному барабану. Я рекомендую использовать резиновый молоток, чтобы ничего не повредить. Настоящий супертюнинг автомобиля ВАЗ 2114 требует терпения и сил. С помощью отвертки подденьте пружину, стягивающую колодки, и снимите ее.

Снимите распорную планку и снимите верхнюю стяжную пружину. Затем снимите тормозную колодку, предварительно опустив рычаг ручного тормоза.

Шаг 2

После удаления всех старых деталей можно приступать к установке ЭЛТ. Решите, где будет установлен суппорт — на задней или передней оси. Эффективность тормозов от этой операции никак не изменится. Я установил суппорты в задней части оси. Он более симметричен, а вес тормозного механизма поможет при торможении. Теперь необходимо состыковать концентратор и лицевую панель. К этой операции следует отнестись серьезно.

Полезно будет посмотреть видео на эту тему, в котором отечественные мастера демонстрируют свой тюнинг российских автомобилей, делятся опытом и показывают некоторые тонкости выполнения этой работы. Процесс центрирования должен выполняться очень тщательно.

Шаг 3

Теперь углы балки можно выпрямить, прежде чем втулка, соединенная с лицевой панелью, будет установлена на балку. Это нужно сделать так, чтобы углы не мешали зажиму. Я лично расплющивал их молотком. Вы также можете выполнить эту работу с помощью болтореза. Не делайте канавку под левый болт ступицы, иначе вам придется снова работать со шлифовальной машинкой и обрабатывать головку болта напильником. На него может опираться кронштейн тормозного суппорта.

Шаг 4

Теперь об основах. Установите кронштейн на лицевую панель и установите тормозной диск на ступицу. Установите распорки в местах соединения. Это следует сделать в местах соединения. Иногда шайбы могут быть разных размеров, поэтому их нужно покупать для конкретного автомобиля, в нашем случае это модель Tuning 14.

Затяните шайбы и разъем кронштейна (я рекомендую делать это с моментом затяжки 3-4 Н.м.). Прикрутите шланг к суппорту, вставьте колодки и можете закрыть линию, загерметизировав ее. Теперь загерметизируйте тормозную магистраль. Проверьте герметичность линии, накачивая давление педалью. Если все работает как надо, можно приступать к установке КТ с другой стороны.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Как поменять тормозной цилиндр (поршень) на дисковых тормозах

Если в процессе замены тормозных колодок были обнаружены потеки тормозной жидкости вокруг цилиндра или разрывы резинового пыльника, то обязательно меняем пыльник и резиновое уплотнительное кольцо, которое сидит в канавке внутри суппорта.

Прежде чем выполнять данную операцию нужно обязательно запастись всеми необходимыми резиновыми деталями. В продаже можно найти специальные ремкомплекты для тормозной системы. Также понадобится тормозная жидкость.

Чтобы вытащить поршень из суппорта, нужно просто надавить на педаль тормоза несколько раз, в результате он выйдет полностью. Перед выполнением этой операции желательно долить до краев тормозную жидкость в бачок. Это необходимо сделать, чтобы в тормозную систему не попал воздух, иначе придется ее всю прокачивать. Операцию по извлечению тормозного цилиндра лучше выполнять с помощником. Один давит на педаль, а второй смотрит за выходом поршня и говорит, когда необходимо остановиться. Но при необходимости все это можно сделать одному, только придется после каждого нажатия на педаль идти и смотреть выпал цилиндр из своего гнезда или нет.

Вынули тормозной цилиндр

Когда цилиндр выйдет из своего гнезда, выльется небольшое количество тормозной жидкости, соответственно в бачке уровень жидкости просядет, придется опять долить его до краев. Пережимать тормозной шланг чем-либо не рекомендуется во избежание его повреждения и растрескивания.

Так как по факту внутри суппорта останется открытым отверстие для подачи тормозной жидкости, то она будет все время подкапывать. Это не критично, главное следить за ее уровнем в бачке. Если бачок с тормозной жидкостью опустеет, то придется прокачивать всю систему.

Вынимаем пыльник и уплотнительное резиновое кольцо.

На фото хорошо видно поврежденный пыльник тормозного цилиндра.
Вытаскиваем резиновое уплотнительное кольцо.

Хорошо очищаем все канавки, где стоят резиновые кольца и пыльник. Суппорт внутри протираем чистой тряпкой.

Устанавливаем новое резиновое кольцо внутрь суппорта, это сделать довольно легко.

После установки смачиваем его тормозной жидкостью, чтобы наш цилиндр хорошо скользил по этому кольцу.

Теперь одеваем новый пыльник на цилиндр. Одевать пыльник нужно со стороны канавки на цилиндре. Так он станет в нужное нам положение.

Стаскиваем пыльник через канавку на другую сторону тормозного цилиндра, на его самый край. Должно получиться как на фото. Цилиндр не стоит смазывать тормозной жидкостью так как он станет скользким, и пыльник будет соскакивать с него.

На фото видно тормозной цилиндр, подготовленный к установке.

Перед установкой тормозного цилиндра на место необходимо выкрутить тавотницу из суппорта, через которую осуществляется прокачка тормозной жидкости. Это необходимо сделать, чтобы воздуху было куда выходить иначе цилиндр не получится установить на место.

Теперь засовываем кромку пыльника в канавку на суппорте. Это довольно сложно, но возможно

Можно помогать себе неострой плоской отверткой, только это нужно делать осторожно, чтобы не повредить краем отвёртки пыльник

Вставляем кромку пыльника одной стороной в канавку суппорта.
Теперь пробуем вставить другую сторону пыльника. Помогаем себе плоской не острой отверткой.
Вставили пыльник.
Вдавливаем цилиндр внутрь.
Вдавливаем цилиндр практически полностью, при этом край резинового пыльника должен зайти в канавку на поршне.

После установки цилиндра внутри тормозного суппорта образуется воздушная пробка, ее обязательно необходимо выгнать. Поэтому закручиваем тавотницу на место, одеваем на нее трубочку от медицинской капельницы и прокачиваем тормоза. Конец трубочки опускаем в любую небольшую ёмкость. Во время прокачки следим за уровнем тормозной жидкости в бачке и при необходимости подливаем ее и таким образом не даем воздуху попасть в тормозную систему. Педаль тормоза нажимаем до тех пор, пока трубочка не заполниться тормозной жидкостью без пузырей. Перекрываем тавотницу и снимаем трубочку.

Теперь нужно проверить качество произведенных работ.

Для этого нажимаем на тормоз и проверяем как выходит поршень, если потеков тормозной жидкости вокруг поршня нет, то значит все резинки стали на свои места. Если же появились потеки жидкости или пыльник начал вылазить, то придётся все переделывать. Здесь главное не переусердствовать и не выдавит поршень совсем из своего места.

Замена

Для работы по замене передних тормозных колодок на ВАЗ 2114 вам понадобится:

Баллонный ключ;
Домкрат;
Набор ключей;
Опорная стойка;
Плоская отвертка;
Новые тормозные колодки;
Средство WD40.

Теперь приступаем непосредственно к самой процедуре по замене колодок.

Поставьте автомобиль на ровную площадку, установите под колеса опоры, чтобы предотвратить смещение машины, а также обязательно включите ручной тормоз.
На колесных дисках ослабьте крепление, поднимите авто на домкрате, подставьте опорную стойку. Это позволит предотвратить падение машины в том случае, если домкрат случайно слетит.
Снимите колесо с автомобиля.
Тормозной механизм необходимо тщательно очистить, удалить все скопившиеся на нем загрязнения. Если имеются следы масла, воспользуйтесь теплой водой и моющими средствами.
Когда очистка закончится, подождите некоторое время, чтобы вся влага высохла.
Промывать бензином или другими едкими веществами ни в коем случае нельзя. Это приведет к тому, что уплотнители и прокладки разрушатся, их придется менять. А это дело не самое простое. Не создавайте сами себе проблемы.
Извлеките из кронштейна тормозной шланг. Он закреплен на стойке амортизатора.
Проверьте, на каком уровне находится тормозная жидкость в бачке. Если бак заполнен полностью, с помощью шприца удалите часть жидкости.
Воспользовавшись плоской отверткой, отведите тормозные колодки от диска торможения. Для этого вам пригодится смотровое окошко.
С другой стороны суппорта расположен болт, соединяющий суппорт со скобой. Вам необходимо будет отогнуть стопорную пластину и демонтировать болт при помощи ключа на 13 миллиметров. Одновременно с этим обязательно удерживайте штифт, чтобы тот не проворачивался. Держать элемент нужно за шестигранную головку.
Поднимите суппорт вверх и зафиксируйте его в этом положении.
Избавьтесь от старых передних тормозных колодок.
Перед заменой обязательно замерьте толщину самого тормозного диска. Рабочий показатель толщины должен составлять от 10,8 миллиметров и более. Если толщина оказалась меньше рекомендуемой, придется менять и сам диск.
Если же с диском все нормально, приступайте к зачистке посадочных мест. Это необходимо для того, чтобы не допустить малейшие перекосы и неровности при установке новых тормозных колодок. Если этого не сделать, колоды будут вырабатываться неравномерно.
Перед установкой на место суппорта, изучите состояние крепления. В некоторых случаях он может потребовать замены. Даже если состояние хорошее, обязательно смажьте элемент.
Проверьте ход штока поршня. Если ход максимальный, это свидетельствует об износе элемента.
Верните шток на место, только аккуратно. Если предварительно вы не откачаете тормозную жидкость, она начнет идти в бачок. Будем надеяться, вы соблюдали последовательность замены.
Поставьте на свои места новые эффективные тормозные колодки, верните обратно суппорт и выполните сборку узла в обратной последовательности.
Проведите аналогичную процедуру со вторым колесом. Менять колодки только на одном из передних тормозов категорически нельзя. От этого система будет работать неравномерно. Всегда колодки меняются одновременно на двух колесах, вне зависимости от степени износа одной из них.

https://youtube.com/watch?v=1M8iKMFVM0k

Выполнить замену передних тормозных колод на ВАЗ 2114 вполне реально. Соблюдайте инструкцию и приобретайте только качественные запчасти.

Загрузка …

Пошаговая инструкция по демонтажу суппорта ВАЗ 2106

Сначала необходимо поднять автомобиль домкратом и снять переднее колесо. Затем побрызгать на все крепящие гайки и болты проникающей смазкой, так как они обычно очень плохо откручиваются.

Далее отгибаем отверткой фиксирующую пластину, которая прижата к болту тормозного шланга. Наглядно можно посмотреть эту операцию на фото:

Отгибаем ее вверх, чтобы можно было свободно накинуть ключ и открутить болт тормозного шланга:

И после этого свободно снимаем шланг и отводим его в сторону, чтобы в дальнейшем он не мешался:

Следующим шагом будет отворачивание двух болтов крепления суппорта, один из которых находится внизу, и наглядно показан на картинке:

Сначала срываем болт головкой с воротком, так как усилие придется приложить немалое, а после лучше всего воспользоваться трещоточной рукояткой, чтобы сделать все максимально быстро и удобно:

И второй болт, который находится вверху, также необходимо отвернуть вышеописанным способом:

Так как больше никаких креплений суппорта тормозов нет, то теперь можно свободно снимать его со своего места, как показано на фото:

Вот и все готово, думаю, теперь не останется ни у кого вопросов о том, как снять суппорт с автомобиля. Если вы решили заменить эту деталь, то цена ее новой составляет около 1500 рублей. Установка проходит в обратной последовательности.

Суппорт переднего тормозного механизма снимают при необходимости его замены, а также при выполнении работ, связанных с заменой тормозного диска или рабочих цилиндров. Все работы будет удобнее проводить, если вывесить автомобиль на подъёмнике. Для выполнения работы понадобится всего три инструмента, а именно: отвёртка и пара гаечных ключей на 14 и 17.

Порядок работы:

Колесо снимают и затем отворачивают болт, крепящий к суппорту кронштейн тормозного шланга, после чего снимают кронштейн и пружинную шайбу.

Отворачивают болт крепления и снимают тормозной шланг и специальную уплотнительную шайбу. На суппорте останется вторая шайба, которую также следует снять. Вывернув шланг, следует заглушить отверстие, через которое может вытечь тормозная жидкость, резиновой пробкой.

Снимают тормозные колодки и отгибают стопорные пластины, фиксирующие болты крепления суппорта, болты отворачивают и снимают вместе с пластинами, после чего снимают сам суппорт.

Суппорт переднего тормозного механизма снят, остаётся заменить его новым изделием и произвести сборку в порядке, обратном снятию.

Тормозной суппорт ваз 2107 представляет из себя прочную металлическую кострукцию, служащая для крепления тормозных цилиндров. Сам по себе суппорт не поддается ремонту и его снятие выполняют в основном для замены заклинивших тормозных цилиндров или при выполнение какого-либо другого ремонта, при котором его наличие будет мешать работать.

Разберем процесс разборки тормозного суппорта на примере замены рабочих цилиндров. Для выполнения ремонта потребуется молоток, плоская отвертка и пассатижи, а так же специальный ключ на десять для отворачивания штуцеров тормозных трубок. При наличие всего необходимого можно приступать к ремонту.

Разобрав тормозной механизм переднего колеса и сняв суппорт, его необходимо закрепить в тисках.
Специальным гаечным ключом отверните два штуцера соединительной тормозной трубки и снимите ее.
Далее необходимо отжать фиксатор, удерживающий тормозной цилиндр, тонкой плоской отверткой и одновременно с этим выбить тормозной цилиндр из посадочного места.

На этом работы по разборке тормозного суппорта ваз 2107 завершены. Произведите замену тормозных цилиндров на новые. При установке незабывайте, что тормозные цилиндры не взаимозаменяемы и каждый устанавливается на свое место. Установку производите в обратном порядке, устанавливая тормозной цилиндр, так же предварительно отожмите пружинный фиксатор. Как только цилиндр станет на свое место, тут же сработает его фиксатор. Очень часто бывает, что новые цилиндры очень туго лезут на свое место, как правило это связано с наличием на их поверхности заводских шероховатостей, чтобы такого не происходило, обработайте грубым напильником края цилиндра и смажьте направляющие суппорта литолом, после чего аккуратно подбивайте цилиндр молотком. После сборки всей тормозной системы прокачайте тормоза. На этом ремонтные работы завершены.

Источники

http://vaz2106-remont.ru/snyatie-supporta-perednego-kolesa/
http://rem-vaz.ru/remont-vaz-2106/tormoz-sistema/kak-snyat-i-ustanovit-support-perednego-tormoznogo-mexanizma-vaz-2106-2103.html
http://remont-vaz2106.ru/razborka-tormoznogo-supporta-vaz-2107

Инструкция по ремонту и замене

Неполадки главного гидроцилиндра устраняются двумя путями:

Разборка, чистка агрегата и установка новых уплотнителей из ремкомплекта.
Замена ГТЦ.

Как правило, владельцы «Жигулей» избирают второй путь. Причины — низкое качество новых манжет и выработка внутренних стенок цилиндра, отчего неисправность повторяется через 2—3 недели после замены колец. Вероятность отказа ГТЦ с деталями из ремонтного комплекта составляет примерно 50%, в остальных случаях ремонт заканчивается успешно.

На своём автомобиле ВАЗ 2106, где стоит идентичный гидроцилиндр, я неоднократно пытался поменять манжеты с целью экономии. Результат неутешительный — в первый раз педаль провалилась через 3 недели, во второй — спустя 4 месяца. Если приплюсовать потери жидкости и затраченное время, выйдет полноценная замена ГТЦ.

Инструменты и приспособления

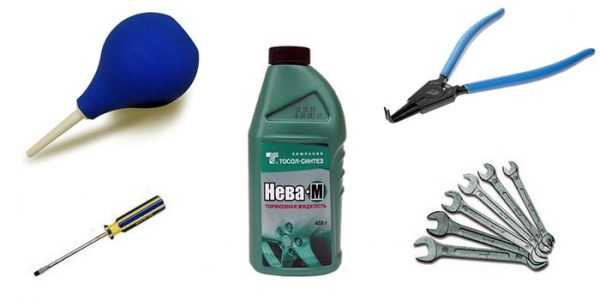

Чтобы снять основной гидроцилиндр в собственном гараже, понадобится обычный набор инструмента:

рожковые и накидные ключи размером 10—13 и 22 мм;
небольшая отвёртка с плоским концом;
пассатижи для стопорных колец;
шприц либо медицинская груша;
много ветоши.

Рекомендуется заранее подготовить заглушки для трубок тормозной системы — после отсоединения из них неизбежно потечёт жидкость. Ветошь стоит подложить снизу ГТЦ, поскольку небольшая часть содержимого все равно прольётся.

За ремонтом тормозной системы всегда следует прокачка, для которой нужно подготовить соответствующие приспособления:

накидной ключ, подходящий к штуцерам рабочих цилиндров (7 или 8 мм);
запас жидкости подходящей марки;
инструменты для снятия колёс — домкрат, баллонный ключ;
бутылка и прозрачная пластиковая трубка, надевающаяся на штуцеры РЦ.

Если планируется замена уплотнителей, ремкомплект следует подбирать по бренду самого ГТЦ. Например, манжеты производителя Fenox не подойдут к главному цилиндру фирмы ATE, поскольку отличаются формой. Чтобы не ошибиться, берите детали одного производителя. Для ремонта оригинального агрегата приобретайте комплект резинотехнических изделий балаковского завода.

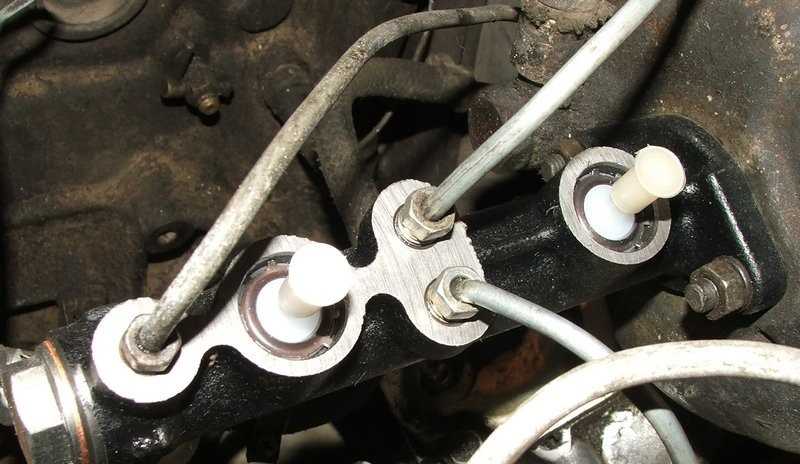

Демонтаж и установка ГТЦ

Снятие гидроцилиндра ведётся в такой последовательности:

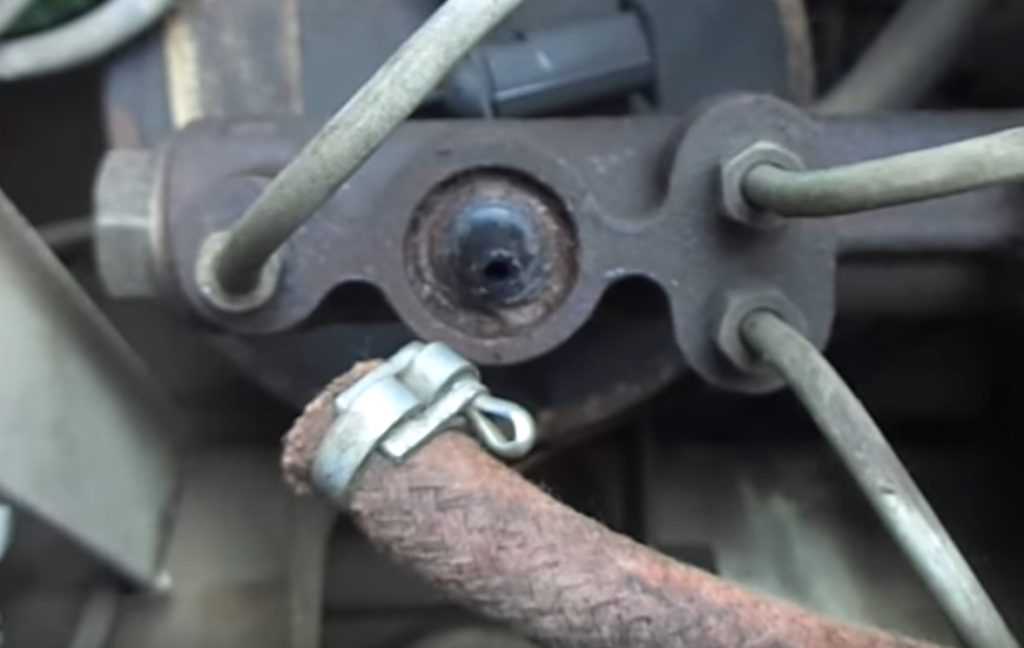

С помощью шприца или груши максимально опорожните расширительную ёмкость. Ослабив хомуты, отсоедините патрубки от штуцеров ГТЦ, направьте их в обрезанную пластиковую бутылку.

Если производится замена гидроцилиндра, отложите старую деталь и наденьте на шпильки новую. Выполняйте сборку в обратном порядке, муфты трубок затягивайте аккуратно, дабы не сорвать резьбу. Дойдя до заполнения ГТЦ, действуйте в таком порядке:

Залейте в бачок свежую жидкость до максимального уровня, крышку не надевайте.
Поочерёдно ослабьте муфты магистралей, позволяя жидкости вытеснить воздух. Следите за уровнем в ёмкости.

Если ранее в систему не попал воздух, а заглушки не дали жидкости вытечь из трубок, прокачки главного цилиндра вполне достаточно. В противном случае выгоняйте воздушные пузыри из каждого контура, как описывается ниже.

Помогая знакомому прокачивать новый гидроцилиндр на «семёрке», я умудрился перетянуть муфту заднего контура тормозов. Пришлось покупать новую трубку, устанавливать на машину и выгонять воздух из всей системы.

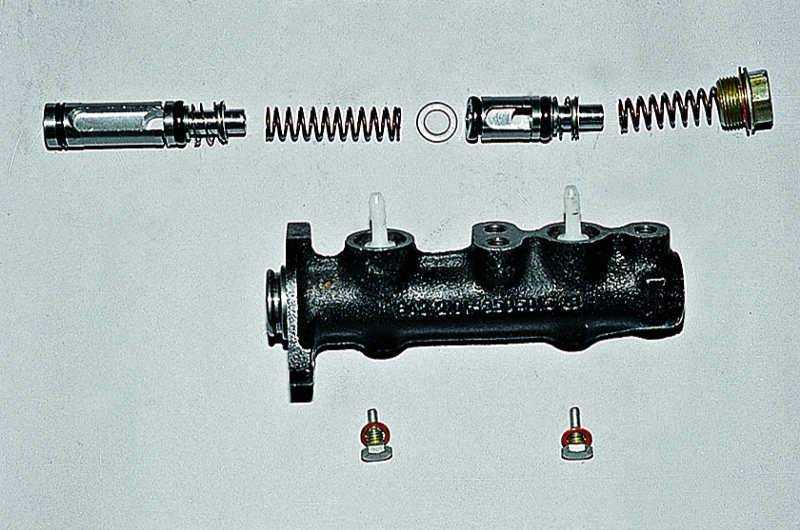

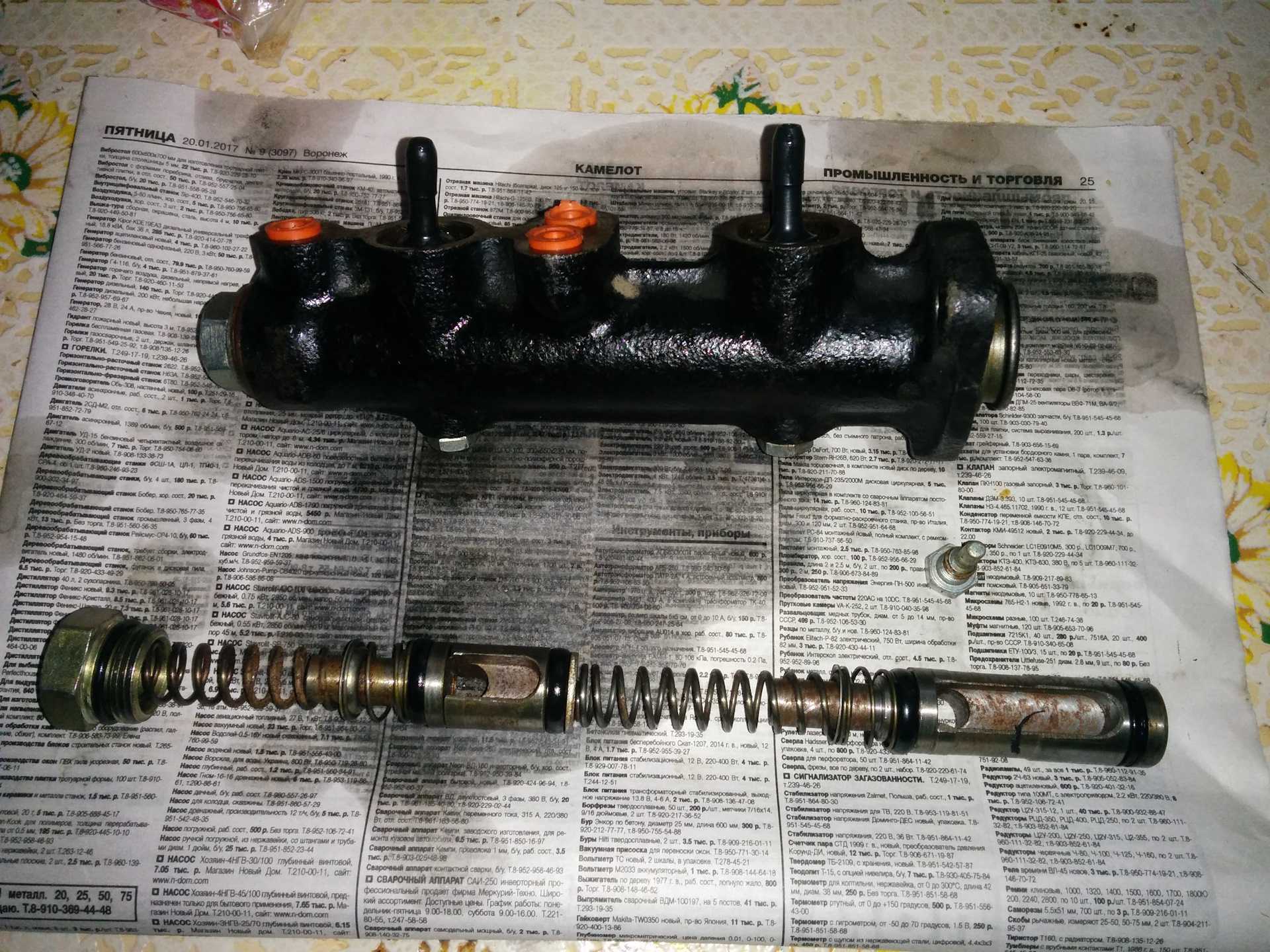

Порядок замены манжет

Перед разборкой слейте из гидроцилиндра остатки рабочего вещества и оботрите корпус ветошью. Внутренности агрегата вынимаются так:

С помощью отвёртки извлеките резиновый пыльник, установленный внутри ГТЦ со стороны фланца.
Закрепите цилиндр в тисках, ключами 12 и 22 мм ослабьте торцевую заглушку и 2 ограничительных болта.

Собранный цилиндр установите на машину, заполните рабочим веществом и прокачайте согласно представленной выше инструкции.

Замена тормозного цилиндра 2107

Если операция по замене на ВАЗ-классике производится не на автоподъемнике, удобнее делать работу последовательно – сначала на одной, затем на другой стороне заднего колеса. Для выполнения работ транспортное средство необходимо поставить на ровную площадку, далее поступаем следующим образом:

глушим мотор, ставим авто на скорость, под передние колеса подкладываем упоры. Не забываем до конца ослабить ручник;
ослабляем колесные гайки заднего колеса, домкратим машину и снимаем колесо;
чтобы авто никуда не уехал, желательно поставить «козелок» рядом с домкратом;
снимаем тормозной барабан – комбинированным ключом на 12 откручиваем две направляющих;
барабан обычно сходит туго, поэтому его следует обстучать сзади молотком через деревяшку. Бить железным молотком по детали нельзя, барабан можно расколоть;
откручиваем сзади цилиндра тормозную трубку, также 2 болта на десять крепления самого РТЦ;

вытягиваем цилиндрик, освобождая его от колодок;

ставим подготовленную на замену деталь (важно попасть колодками в прорези на поршнях РТЦ, крепим все снятые детали по своим местам;

После произведенной работы необходимо долить в бачок системы ТЖ и прокачать тормоза.
