Техническое обслуживание ходовой части автомобиля

Уход за рессорами

Износ деталей подвески во многом зависит от условий эксплуатации автомобилей. Так, при усиленном загрязнении, износ пальцев рессор увеличивается в среднем на 24 — 33%. Значительно снижается долговечность рессор вследствие коррозии, появляющейся при их загрязнении и отсутствии смазки. Поломка рессор возможна при движении с большой скоростью по плохой дороге. При слабой затяжке стопорных болтов пальцев рессор разрушаются отверстия в кронштейнах и серьгах подвески.

Подтяжку креплений деталей рессорной подвески надо производить равномерно, с учетом рекомендуемых заводами моментов затяжки. Так, на автомобилях ЗИЛ, гайки стремянок рессор надо затягивать, прикладывая момент 166…294,2 н·м (25…30 кГм), а затяжку гаек стремянок крепления накладных ушков с моментом 32…98 н·м (5…10 кГм), на автомобилях ГАЗ момент затяжки гаек стремянок задних рессор должен находиться в пределах 8…9 н·м (7…9 кГм).

При разрушении резиновых опор в подвеске грузовых автомобилей ГАЗ их необходимо заменить. Для устранения зазора между упорной резиновой подушкой и чашками передних концов рессор можно наклеить на изношенную упорную подушку резиновую пластину.

В случае появления скрипа листов рессор во время движения автомобиля, а также коррозии на листах не реже одного раза в год необходимо промывать листы рессоры керосином и смазывать графитной смазкой УСсА или смесью, состоящей из 30% солидола, 30% графитного порошка и 40% масла трансмиссионного автомобильного летнего. Чтобы ввести смазку между листами без разборки рессоры, следует отпустить хомутики и разгрузить рессоры, приподняв переднюю или заднюю часть рамы автомобиля до отрыва колес от пола, предварительно отсоединив стойки амортизаторов. Смазку вводят специальной струбцинкой, а при ее отсутствии листы следует разжимать с помощью отвертки или другого инструмента.

На легковых автомобилях для смазки рессор, заключенных в чехлы, следует развязать и отогнуть чехлы на половину их длины с каждого конца рессор поочередно

Разжимать концы листов следует осторожно во избежание повреждения прокладок. Поврежденные прокладки необходимо заменить

Для смазки пальцев рессор применяют солидол С или пресс-солидол С. Смазку нагнетают через пресс-масленки с помощью солидолонагнетателя до тех пор, пока из зазоров не выдавится вся загрязненная смазка и не покажется свежая. Засорившиеся смазочные каналы прочищают с помощью гидропрсбойника.

Рессоры разбирают и собирают с помощью специальных приспособлений или в тисках. Рессорные листы с трещинами или с местным износом, превышающим допустимое значение, выбраковывают. Подкоренные и коренные листы с обломанными концами переделывают на короткие.

Стрелу прогиба листа определяют по шаблону. При небольшом изменении прогиба лист правят в холодном состоянии вручную ударами молотка со стороны вогнутой поверхности на подставке с выемкой необходимого радиуса или на специальном стенде. Рессорные листы, утратившие форму в значительной степени, нагревают до температуры 700-800°С и правят по шаблону. После правки листы нагревают до температуры 850-880°С и закаливают в масле, нагретом до температуры 60°С, а затем подвергают отпуску при температуре 450-500°С. Рекомендуется для повышения усталостной прочности и срока службы рессорные листы подвергать дробеструйной обработке или прокатывать на специальном стенде.

Выбракованные листы заменяют новыми или изготовленными из рессорной ленты.

Изношенные рессорные втулки, центральные болты и стремянки заменяют новыми.

Подготовленные к сборке листы сжимают винтовым или гидравлическим приспособлением, предварительно пропустив через них стержень-оправку (рисунок 3). После сжатия листов вместо оправки устанавливают центральный болт и затягивают гайку. Сборка рессоры выполнена правильно, если концы листов соприкасаются без зазора. Отремонтированные рессоры подвергают осадке и испытывают. У автомобильных рессор контролируют стрелу прогиба в свободном состоянии.

Рисунок 3 — Запрессовка шарниров в ушко рессоры с помощью специальных оправок и проверка прогиба стрелы рессоры

Билет №25. Вопрос №1. Назначение, устройство и работа рессор. Обслуживание рессор, основные их неисправности.

Назначение:

Рессоры — упругий элемент подвески предназначеный для смягчения толчков при наезде на неровности на дороге.

Устройство:

Каждая рессора набрана из 15 листов разной длины, изготовленных из упругой стали. Верхний самый длинный лист называется коренным, он имеет прямоугольное сечение, остальные — Т-образное. В каждом листе выполнена выдавка, которая входит в углубление нижележащего листа, тем самым листы фиксируются от продольных смещений. От поперечных смешений листы удерживаются хомутиками.

В среднем части рессора с помощью двух стремянок крепится к балке моста. Между рессорами и мостом устанавливаются проставки.

На переднем конце коренного листа крепится ушко, в которое запрессована втулка . С помощью пальца передний конец рессоры закреплен в кронштейне рамы. Трущиеся поверхности втулки и пальца смазываются через пресс-масленку.

Задний конец рессоры скользкий, опирается на кронштейн через наклепанную на коренной лист накладку. В кронштейне установлен сменный сухарь и боковые вкладыши, закрепленные стяжным болтом, на который надета втулка. Конец второго листа рессоры изогнут, тем самым он удерживает рессору от выпадения из кронштейна при провисании моста.

Работа рессор:

При наезде колеса на препятствие рессора выпрямляется и удли­няется, при этом накладка коренного листа скользит по сухарю заднего кронштейна. Энергия удара поглощается рессорой и не передается на раму. При больших прогибах рессора сначала касается дополнительного буфера, а затем упирается в основной буфер. Дополнительный буфер ограничивает прогиб заднего конца рессоры и уменьшает поворот переднего моста вверх при торможении автомобиля. После съезда колеса с препятствия рессора принимает первоначальную форму, рама с закрепленными на ней агрегатами и кузовом совершает колебания, которые гасятся амортизаторами. Толкающий тормозные усилия передаются от моста на раму через рессору и детали ее крепления.

Обслуживание рессор:

В целях сохранения рессор и недопущения и поломки, периодически необходимо проводить обслуживание данного компонента. Очистка рессор должна производиться не реже 1 раза в 10 000 км. Она подразумевает демонтаж узла, чистку каждой рессоры наждачной бумагой с последующей их промывкой керосином. Далее рессоры следует покрасить краской (быстросохнущего типа), а затем смазать составом из графита и тавота, после чего смонтировать обратно.

Для сохранения рессор, необходимо каждые 2 дня инспектировать их на предмет затяжки их стремянок, за счет которых рессоры и фиксируются к мосту и передней оси

Важное условие – стремянки всегда обязаны быть затянуты

Смазка рессорных пальцев, а также серег,производится раз в 2 дня. Для проведения работ необходимо использовать тавотонагнетатель, а закачивается смазка через специальные ниппели, которыми оборудованы серьги и пальцы. Стоит помнить, что рессорные пальцы достаточно хрупкие, что исключает использование молотка во время проведения работ. Нужно затягивать болты с предельной аккуратностью, дабы не повредить указанные пальцы.

При эксплуатации машины в тяжелых условиях, целесообразной будет обмотка их шпагатом (просмоленным), после чего узел зачехляется чехлом из брезента, наполненным тавотом.

Неисправности рессор:

1. Поломка листов;

2. потеря упругости;

3. срезание центрового болта;

4. износ пальцев и втулок в ушках рессор и кронштейнах;

5. износ кронштей­нов под торцами ушков рессоры.

Для устране­ния дефектов снятую рессору разбирают, ли­сты промывают в щелочном растворе и подвер­гают контролю и сортировке. Сломанные лис­ты и листы, имеющие трещины, заменяют но­выми.

Изношенные втулки в ушках рессор и крон­штейнах выпрессовывают и заменяют. Гладкие рессорные пальцы при небольшом износе шли­фуют под ремонтный размер. При износе более 1,5 мм пальцы заменяют новыми.

Износ кронштейнов под торцами ушков рессоры устраняется шайбами, которые уста­навливают на палец крепления рессоры.

Собранные рессоры должны быть испытаны на стенде. Перед испытанием осуществляют осадку рессоры под определенной нагрузкой.

Собранную рессору устанавливают на прессе и шпинделем нажимают на середину до полно­го выпрямления рессоры (стрела прогиба рав­на нулю). Затем рессору постепенно освобож­дают, измеряют стрелу прогиба и еще раз на­жимают на нее до выпрямления. Повторная осадка рессоры той же нагрузкой не должна из­менить стрелу прогиба. При уменьшении стре­лы прогиба рессора непригодна к эксплуата­ции. Величина нагрузки стрелы прогиба указа­на в технических условиях на ремонт, сборку и испытание агрегатов и автомобилей.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Ремонт автомобилей КАмаЗ

Публикация:

   Ремонт передней и задней подвесок автомобиля КАмаЗ

Читать далее:

   Ремонт передней оси и рулевого привода автомобиля КАмаЗ

Ремонт передней и задней подвесок автомобиля КАмаЗ

Передняя подвеска автомобиля КамАЭ-5320, КамАЗ-5410, КамАЗ-5511 состоит из двух полуэллиптических рессор, работающих совместно с двумя телескопическими амортизаторами и двумя полыми резиновыми буферами сжатия. Основные части передней подвески автомобиля показаны на рис. 1.

Передняя подвеска автомобилей КамАЭ-53212 и КамАЗ-54112 имеет стабилизатор поперечной устойчивости, который увеличивает угловую жесткость подвески, уменьшая угол крена автомобиля.

Задняя подвеска автомобилей балансирная, на двух продольных полуэллиптических рессорах. Каждая рессора средней частью прикреплена стремянками к башмаку оси балан-сирного устройства. Конлы рессор установлены в опорах мостов. При прогибе рессор их концы скользят по этим опорам.

Дополнительные материалы по теме:

Ход мостов вверх ограничивается резиновыми буферами. Буферы смягчают удары рессор о раму. Толкающие усилия и реактивные моменты передаются на раму шестью реактивными штангами.

Для обнаружения дефектов и ремонта переднюю и заднюю подвески автомобиля снимают, моют и разбирают.

Для снятия передней рессоры отворачивают гайку стяжного болта заднего кронштейна рессоры, снимают пружинную шайбу, болт и распорную втулку и отсоединяют от нижней опоры амортизатор.

Переднюю часть автомобиля поднимают таким образом, чтобы в заднем кронштейне рессоры был обеспечен зазор 40—80 мм между накладкой коренного листа и вкладышем. После этого отворачивают гайки стяжных болтов переднего кронштейна рессоры, снимают пружинные шайбы и болты, выбивают пальцы и рессоры закрепляют в подъемном приспособлении. После этого отвинчивают гайки стремянок, снимают накладки рессор и подъемным механизмом рессоры снимают с передней оси.

Рис. 1. Подвески автомобиля

Для снятия задних рессор у автомобилей К.амАЗ-5410, КамАЭ-5320 ослабляют гайки стяжных шпилек щек башмаков рессоры, расшплинтовывают пальцы опор рессор, снимают шайбы и пальцы выбивают. У автомобилей КамАЭ-53212, КамАЗ-54112 и КамАЗ-5511 задние рессоры снимают следующим образом. Отворачивают ограничители качания мостов, автомобиль поднимают за раму на 25—30 мм для обеспечения зазора между концами рессор и опорами, после этого отворачивают стремянки и рессоры снимают. Заднюю подвеску и рессоры разбирают, листы рессор и детали подвески подвергают мойке и выполняют дефектацию.

Передняя подвеска автомобилей может иметь следующие дефекты: трещины или обломы на листах рессор, деформацию листов рессор, ослабление посадки заклепок крепления хомутов, выкрашивание цементированного слоя на шаровой поверхности пальцев; износ шаровой головки по диаметру; срыв или износ резьбы под гайку.

Задняя подвеска автомобиля может иметь следующие дефекты: износ втулок башмаков, шеек осей под втулки башмаков рессор, конусных отверстий кронштейнов, трещины и обломы кронштейнов.

Ремонт подвески заключается в замене негодных деталей и при необходимости в рихтовке рессор. После этого рессоры собирают и устанавливают на подвеску. Перед сборкой рессорные листы смазывают графитовой смазкой.

Амортизаторы автомобиля могут иметь дефекты: погнутость корпуса, не поддающуюся правке, срыв или износ резьбы под гайку, риски или задиры на рабочей поверхности цилиндра, износ цилиндра под поршень, трещины или износ крышки цилиндра, износ отверстия втулки крышки под шток, трещины или обломы поршня, износ поршня по наружному диаметру, риски или задиры на конусной поверхности поршня, трещины или обломы штока амортизатора, погнутость штока и кожуха, срыв или износ резьбы в головке под шток, нарушение целостности сварочного шва или точечной сварки, усадку пружины амортизатора.

Детали амортизатора, имеющие дефекты, заменяют на новые.

Сборка и проверка работы амортизаторов. Сборку амортизатора производят в следующей последовательности. Шток с поршнем вставляют в рабочий цилиндр, устанавливают направляющую штока в цилиндр и сальник резервуара. По штоку его детали опускают в крайнее положение, затягивают гайку резервуара моментом силы 180—200 Н • м. После этого шток с поршнем опускают в нижнее положение и амортизатор устанавливают на подвеску автомобиля.

После сборки амортизаторы испытывают на стенде.

Рекламные предложения:

Читать далее: Ремонт передней оси и рулевого привода автомобиля КАмаЗ

Категория: —
Ремонт автомобилей КАмаЗ

Комментарий

Лучше пол из салона вскрыть и закладную гайку ключиком придержать!
Там тонкое железо, обычным зубилом легко вырубаешь, и попадаешь внутрь
лонжерона. И коренной остается целым(про запас) и лишних дырок не
делаешь….
Главное при замене рессор на совершеннолетних Jeep Cherokee, это выкрутить
передний болт рессоры. После пробных подходов был изготовлен специальный
ключ, из головки на 21 и куска трубы. Головка вваривается в трубу, а с
другой стороны делаются отверстия для воротка. Труба длиной сантиметров 30
выступает из под машины и позволяет использовать удлинители и прикладывать
значительные усилия. Мы смогли стронуть болт 2-х метровой
трубой-удлинителем, после чего провернулась закладная гайка в лонжероне.
Чтобы добраться до гайки пришлось вырубить отверстие в полу салона.
Отгибается ковер у заднего дивана, намечается место и пробивается зубилом
или стамеской. Рубится легко. Болгарку использовать не удается из-за
перегородки, за которой прячется штатный домкрат. Теперь гайка доступна для
отмачивания, и откручивания.
Вторая проблема возникла с самим болтом. Он бодро выкрутился на пару
сантиметров и застрял в сайлент-блоке рессоры. Все попытки постучать,
погреть, побрызгать, провалились. Пришлось отгибать внешнее ухо кронштейна и
резать болт болгаркой.
При последующем изучении, выяснилось, что резьбовая часть болта толще, и
потому, выкрутить его из ржавой металической втулки сайлент-блока не вышло.
С задними болтами серег не было трудностей. Только нужно запасти рожковый
ключ на 21, придерживать гайку. Эти болты доступны для смачивания и
выбивания.
Остальные операции не прдставляют сложности. При замене листов рессоры,
рекомендую использовать в качестве цетрального, подходящий болт с внутренним
шестигранником.
После установки рессор, гайка в лонжероне приваривается электродом, через
вырубленое отверстие. Все обрабатывается антикором и пол заваривается.


Реклама

Электронный документооборот автошкола электронный документооборот ВУС версия 2.4

«В более узком смысле мощность равна отношению работы, выполняемой за некоторый промежуток времени, к этому промежутку времени.»

Даже если учесть, что в зимнем виде меньшее содержание парафина (применяется депарафинизация), это не дает значительного прироста температуры горения = повышению выполняемой работы в единицу времени.

Крутящий момент коленчатого вала через шестерни привода предается на распределительный (кулачковый) вал газораспределительного механизма. Кулачек распределительного вала через толкатель — штангу — коромысло воздействует на клапан. Клапан открывается и соединяет камеру сгорания с впускным трактом (впускной клапан) или с выпускным трактом (выпускной клапан). Проворачиваясь далее кулачек престаёт воздействовать на толкатель — штангу — коромысло и клапан под действием пружины (пружин) возвращается в исходное состояния разобщая камеру сгорания от впускного или выпускного тракта. Моменты открытия и закрытия клапанов строго согласованны с работой двигателя и называются фазами газораспределения.

23 января ДОСААФ России исполнилось 94 года. На протяжении всей своей истории оборонное общество несколько раз меняло название, но суть оставалась неизменной – оно всегда отражало патриотические интересы народа, смогло мобилизовать молодежь на подготовку к защите Отечества в 1941-1945 годы. Через эту школу мужества гражданского, патриотического и физического воспитания прошли десятки миллионов людей, они спасли мир от фашистской чумы, с честью выполняли свой долг и в послевоенное время.

Зимний период характеризуется низкими температурами -воздуха, достигающими в некоторых районах минус 50° и ниже,, а также тяжелыми дорожными условиями (снежными заносами, гололедицей, метелями). Тяжелые условия зимней эксплуатации обусловливают ряд особенностей использования, технического обслуживания и хранения автомобилей.

Категория «Д» нужна для того чтобы водить автобусы. И даже если вы собираетесь водить маршрутное такси, например обычную ГАЗЕЛЬ или ГАЗЕЛЬ NEXT автобус, то вам однозначно нужно получать категорию Д, иначе вам просто запрещено водить такой вид транспорта.

1.1. Настоящую инструкцию по оказанию первой помощи пострадавшим в ДОУ (сотрудникам или воспитанникам) должны знать все сотрудники ДОУ и руководствоваться ею для сохранения здоровья и спасения жизни человека.

Рессора – это часть подвески автомобиля, которая отвечает за смягчение ударов и толчков, которые передаются на кузов с колес. В результате обеспечивается плавность хода и комфорт при езде.

Мы выполним изделия аналогичные заводским оригиналам российского или зарубежного производства или тюнингованные экземпляры для улучшения ездовых характеристик автомобиля. Работы проводятся опытной командой мастеров в цехах, оснащенных современной металлообрабатывающей техникой.

Мы изготавливаем такие рессоры:

• Задние. Многолистовые. Определяют поведение автомобиля на дороге, его ходовые качества и грузоподъемность.
• Передние. Преимущественно монолистовые. Определяют эргономичность управления автомобилем и плавность хода.

Цена изготовления рессоры на заказ зависит от грузоподъемности автомобиля, назначения (легковой или грузовой), сложности изделия и т.д.

Рессорная подвеска: принцип работы и виды

Рессорная подвеска – одна из разновидностей подвески автомобиля. В качестве основных упругих элементов используются рессоры –металлические листы различной длинны, уложенные в несколько рядов и скрепленные при помощи специальных хомутов, стремянок. Рессора (от фр. resort – пружина), как правило, имеет форму половинки эллипса.

Назначение

На некоторых моделях автомобилей устанавливается подвеска рессорного типа, чаще всего это грузовые автомобили, или серьезные машины для эксплуатации вне дорог, которая предназначена для решения следующих задач:

• Повышение плавности движения
• Обеспечение преодоления сложных участков дороги
• Снижение нагрузки на трансмиссию
• Увеличение грузоподъёмности, по сравнению с другими типами подвески

Конструкция рессорной подвески обеспечивает:

• Гашение колебаний обеспечивают амортизаторы, они нужны для обеспечения постоянного сцепление шин с дорожным полотном, уменьшая продольное раскачивание автомобиля .
• Соединение кузова с подвеской. Достигается благодаря использованию системы рычагов, связывающую ходовую часть и раму или кузов автомобиля.

Концы рессоры крепятся к кузову при помощи специальной серьги (стальная качающаяся скоба), или шарнирного соединения. Благодаря такому типу соединения листовая рессора надежно фиксируется по отношению к кузову автомобиля и, одновременно, может перемещаться в продольном направлении. К средней части рессоры крепится мост, чаще всего задний, для этого используются детали под названием стремянки.

Сфера применения

В современных легковых авто рессорная подвеска почти не встречается. Чаще ее можно увидеть у техники с большой грузоподъемностью – грузовых транспортных средств, трейлеров и т. п.

Некоторые производители современных авто используют однолистовые рессоры, работающие в паре с амортизатором и позволяющие снижать интенсивность колебаний кузова во время движения транспортного средства.

У данного типа подвески уровень комфортности во время езды существенно ниже по сравнению с другими типами подвесками. Кроме того, из-за конструктивных особенностей подвески ограничивается ход рулевой рейки (основной элемент системы рулевого управления), что снижает точность и четкость управления автомобилем.

Разновидности используемых рессор

Для современных авто серийного производства используются следующие типы упругих элементов рессорной подвески:

Много листовые, одно листовые и совмещенные, состоящие из нескольких блоков ,они чаще всего применяются на грузовиках, пока нет нагрузки работает только один блок рессор.

Также встречается торсионный тип, который представляет собой упругий стальной стержень, работающий на скручивание.

Для изготовления рессор применяется специальная конструкционная листовая сталь следующих марок:

• 50ХГА;
• 50 ХГФА;
• 55С2А;
• 65СГВА;
• 70.

Использование вышеперечисленных марок стали повышает механическую износостойкость готовых изделий.

Преимущества и недостатки

К плюсам использования рессор в подвеске автомобиля можно отнести:

• Простоту изготовления деталей
• Низкую стоимость листов
• Высокую надежность, которая обеспечивается толстым слоем металла
• Доступность использования на дорогах с разным качеством поверхности

Из недостатков выделяют следующие:

• Большой вес системы
• Необходимость постоянного ухода, частого обслуживанияи переборки

Как продлить эксплуатационный ресурс

Чтобы рессорная подвеска эффективно работала в течение длительного времени, необходимо обеспечить правильную эксплуатацию автомобиля и уделять внимание вопросам технического обслуживания. Периодические осмотры состояния рессор и своевременные чистки предотвратят преждевременный износ листов. В процессе повседневной эксплуатации автомобиля желательно выбирать ровные асфальтированные дороги с качественным покрытием

А при перевозке грузов не следует превышать допустимый тоннаж

В процессе повседневной эксплуатации автомобиля желательно выбирать ровные асфальтированные дороги с качественным покрытием. А при перевозке грузов не следует превышать допустимый тоннаж.

На износ рессор также влияет качество управления автомобилем. Не следует допускать резких разгонов и торможения, рванного темпа езды. При появлении скрипа в нижней части кузова рекомендуется проверить наличие смазки в соприкасающихся поверхностях, а также подтянутьстремянки.

Правильная эксплуатация автомобилей с рессорной подвеской – гарантия длительной, безупречной службы как рессор, так и самого ТС.

Повышение комфорта езды при замене рессор КамАЗ

Основными причинами для замены рессор на КамАЗ могут быть износ, коррозия, повреждения и потеря упругости

При выборе новых рессор рекомендуется обращать внимание на материал, из которого они изготовлены. Современные рессоры из высокопрочной стали обладают лучшей амортизацией и долговечностью

Также следует учитывать геометрию рессор и их конструкцию, так как это влияет на характеристики подвески и комфорт езды.

Однако замена рессоры – это необходимость, и при этом можно получить не только технические, но и эргономические преимущества. Комфорт езды можно повысить, установив дополнительные амортизаторы, пружины или пневматические баллоны. Они позволяют дополнительно смягчить удары и вибрации, что особенно актуально при работе на неровных дорогах и перевозке грузов на большие расстояния.

Также при замене рессор рекомендуется обратить внимание на возможность установки антирезонансных элементов. Они значительно снижают вероятность возникновения нежелательных колебаний ирегулярностей движения автомобиля

Это позволяет существенно повысить комфорт и снизить утомляемость водителя и пассажиров.

Один из важных моментов при замене рессор – это правильная установка и крепление. Все работы по замене рессоры необходимо проводить с соблюдением правил техники безопасности и рекомендаций производителя. Плохо установленная рессора может привести к повреждению кузова или деталей подвески, а также снизить эффективность ее работы и комфорт езды.

Преимущества замены рессоры на КамАЗ:
Повышение комфорта езды за счет улучшения амортизации
Улучшение управляемости и стабильности на дороге
Снижение нагрузки на водителя и пассажиров
Увеличение долговечности подвески
Снижение вероятности повреждений и износа других элементов подвески
Повышение безопасности движения

В результате замены рессор на КамАЗ можно значительно улучшить комфорт езды и сделать ее более плавной и мягкой, вне зависимости от состояния дороги

Важно помнить, что замена рессоры – это серьезное техническое мероприятие, которое влияет на работу всей подвески автомобиля. Поэтому рекомендуется проводить замену в официальных сервисных центрах или обратиться к опытным специалистам, чтобы гарантировать правильную установку и получить максимальный комфорт от процесса вождения

Виды поломок

Чаще всего выходят из строя элементы передней подвески, поскольку они больше нагружены из-за неровной поверхности дорог. Ломаться могут листы или пальцы рессоры, бывает просадка, срыв болтов стремянок. В случае если лопнула рессора, её требуется обязательно заменить, если прогнулась, то кузов автомобиля отклоняется набок, что нельзя допускать, деформация устраняется правкой по шаблону. Чтобы знать, как отремонтировать рессору, для начала нужно её осмотреть, что даст вам представление о том, какая из деталей вышла из строя.

При поломке в пути пальца рессоры следует вместо него расположить что-то наподобие отвертки или стержня, который следует закрепить проволокой, при поломке пластины на неё сверху и снизу кладутся длинные гаечные ключи, которые также следует плотно зафиксировать проволокой, в таком состоянии аккуратно добирайтесь до ближайшей мастерской.

Если вы обнаружили повреждения, то производится или полная замена рессор, или же замена её части.

Подвески грузовиков

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.

голоса

Рейтинг статьи

Рессора как направляющее устройство задней подвески

Преимущество рессоры в простоте конструкции и следующей отсюда дешевизне т.к. она одновременно является и упругим элементом и направляющим устроством подвески (устройством, задающим положение моста относительно шасси автомобиля и кинематику подвески).

Так же податливость рессоры обеспечивает отсутствие разсогласований кинематики подвески при разноименных ходах.

В гаражной среде бытует мнение что если рессора выпрямилась то значит она просела. Для не наклоненной, расположенной над мостом рессоры это не так. В статическом положении подвески она должна быть прямой или даже наоборот выгнутой в сторону большего прогиба. Вот изображение задней подвески УАЗа Хантер или Патриот:

Как видно на рисунке, рессора абсолютно прямая. Это необходимое условие того чтобы при крене в повороте задняя ось подвески не разворачивалась в сторону избыточной поворачиваемости, не усугубляла избуточную поворачиваемость, к которой и без того склонен заднеприводный автомобиль.

Рис. Рессора, сжатая не до прямого состояния над мостом при крене доворачивает мост в сторону, противоположную повороту, усугубляя избыточную поворачиваемость

Рис. Если рессора прямая, то при крене кузова мост при крене чуть сдвигается в базу но не доворачивается. (Для получения эффекта компенсации избыточной поворачиваемости рессору можно наклонить вперед)

Если рессора ещё более выгнута в сторону сжатия, или наклонена вперед, то она может даже компенсировать избыточную поворачиваемость разворачивая мост в сторону поворота (в сторону недостаточной поворачиваемости).

Рессора может быть установлена как над балкой моста, так и под. Преимущество распложения рессоры под мостом в меньшей подверженности к S-образному изгибу т.к. мост непосредственно прижат к коренному листу и плечо силы, изгибающей рессору меньше. Т.е. Можно использовать более мягкую рессору без применения дополнительных средств предотрващения S-образного изгиба (реактивных тяг). Недостаток в более низком ценре крена подвески и соответственно большем плече крена. Рессора, установленная под мостом может быть выгнута не до прямого состояния при статической подвеске (отсюда возможно и пошла гаражная легенда о «прямых рессорах»). Дело в том что кинематика такой подвески отличается от кинематики подвески с рессорой над мостом. Во-первых рессора как правило наклонена, во-вторых ось моста как правило либо на одном уровне, либо выше передней оси рессоры. Получем тот же необходимый эффект разворота оси в сторону поворота.

Рис. Кинематика подвески с не прямой рессорой, но наклонной и под мостом.

Для уменьшения склонности мягкой рессоры к S-образному изгибу возможно применение специальных реактивных тяг. Один конец тяги крепится к мосту жестко, второй на раму/шасси через серьгу для того чтобы тяга оказывала минимально возможное влияние на кинематику подвески.

Рис. Реактивная тяга

Вид на подрамник:

Обновлено ( 24.09.2008 17:44 )

Преимущества и недостатки

Чаще всего зависимую подвеску устанавливают на грузовые автомобили и прицепы. Делается это потому, что рессорный тип подвески почти не провисает как пружинная, благодаря чему можно загрузить большое количество груза. Такая схема стоит дешевле, и установить ее гораздо проще. Безусловным плюсом можно считать то, что рессоры хорошо удерживают автомобиль при торможении, разгоне и на поворотах. Подвеска работает без дополнительных устройств, таких как: рычаги, втулки и прочие вспомогательные приборы. Стоит отметить, что простота конструкции рессорной подвески меняется в зависимости типа подвески (зависимая, независимая).

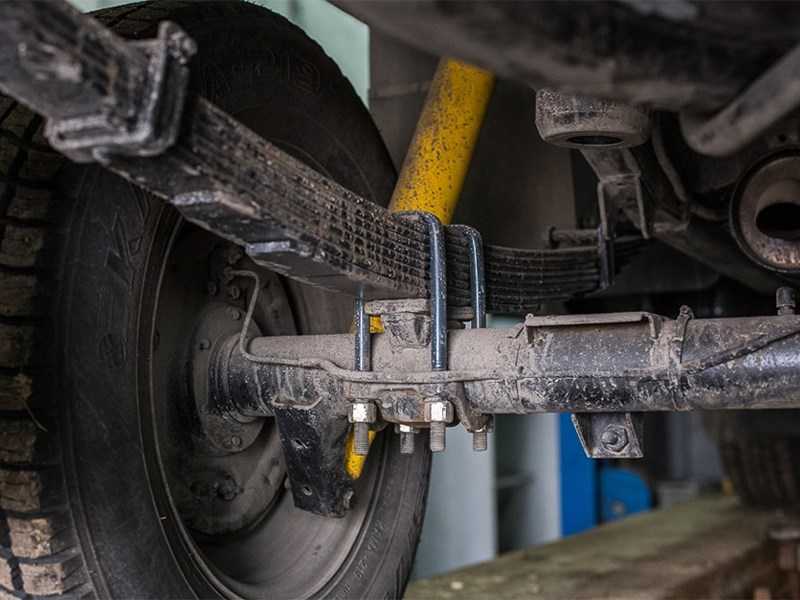

Есть у такой схемы и минусы.

• Главным минусом считается то, что такая подвеска недолговечна и часто скрипит, избавиться от скрипа в ней можно с помощью смазки пластин и замены прокладок. Стоит отметить, что пневматическая система хоть и дороже, сложнее, конструктивно она обходится дешевле в уходе, чем рессоры.
• Вторым минусом считается жесткость зависимой подвески, но это устраняется, если поставить рессоры длиннее. Мягкой плавности хода на «Чайке» и «ЗИЛ» добились именно этим способом.
• Третьим минусом считается быстрое проседание, если на автомобиле перевозятся грузы постоянно. Четвертым минусом считает ухудшенная управляемость на дороге на высокой скорости. Здесь следует выделить то, что управляемость теряется только на зависимой схеме, на которой нет дополнительных рычагов, на зависимой подвеске с рычагами этого недостатка нет.
